Смесительный узел для отопления теплого пола своими руками: все о принципах работы, устройстве конструкции и схеме настройки

Каким образом можно своими руками соорудить смесительный узел

Стоимость оборудования данного типа зачастую достаточно высокая, поэтому некоторые пользователи пытаются соорудить смесительный узел для теплого пола своими руками. К тому же не всегда удается приобрести терморегулятор с нужным числом входов. В данном случае просто дополнительно докупаются гребенки, которые вполне можно поставить своими руками для включения недостающих требуемых контуров.

Схема: подключение системы теплого пола

Для сборки смесительного узла не обойтись без:

смесительного (предохранительного) 2-ходового или 3-ходового клапана

• накидных гаек;
• ручного воздухоотводчика;
• ниппелей;
• циркулярного насоса;
• термометров;
• обратного клапана;
• шарового крана;
• тройников и пр.

В целом, технология сводится к монтажу термометров, которые устанавливаются в подающий, а также в возвратный клапан. Их задача контролировать температуру воды, транспортирующейся при подаче жидкости и ее последующем возврате. Предохранительный клапан играет роль терморегулятора — он включит смешивание при условии, если градусы превысят установленную норму.

Схема: устройство клапанов

Насос будет выполнять функцию стабильного поддержания в трубопроводе равномерного прогрева воды за счет ее циркуляции и увеличения давления. Установка байпаса обеспечит регулировку имеющейся в данный момент температуры, защитив систему обогрева от перегрузок. Клапан наполнения водного слива сделает невозможным разрыв проходящих труб в случае превышения давления воды сверх установленной владельцем дома нормы.

После того, как выполнена сборка агрегата своими руками, следует подключить его к контурам при помощи фитингов. Перед запуском необходимо произвести балансировку, чтобы температура была равномерной по всей подложке теплого пола.

Схема подключения

Теплый пол к котлу подключается по схеме в зависимости типа системы отопления — одно или двухтрубная. К примеру, в однотрубной отопительной системе требуется, чтобы байпас был открыт постоянно, в то время как в двухтрубной этом нет необходимости.

Полная схема подключения смесителя для теплого водяного пола

Схема может быть как самой простой, так и с применением некоторых дополнительных элементов. В любом случае для каждой отдельно взятой группы коллекторов устанавливаются термостаты, а также клапаны и расходомеры. При этом само смешивание может осуществляться до коллекторов либо на каждом отдельном отводе конкретной коллекторной группы.

Тип № 1

Основную функцию этой модели выполняет трехходовой клапан, он смешивает новый теплоноситель, поступающий из котла, с тем, который имеет более низкую температуру. Его дросселя чаще всего имеют сервопривод, который необходим для управления работой термостата и погодозависящих датчиков.

Этот тип можно назвать самым оптимальным вариантом смесителя для теплого водяного пола, хотя нельзя не учитывать его недостатки. Во-первых, сигнал терморегулятора может привести к полному открытию клапана. В результате этого в трубопровод поступит большое количество воды, нагретой до температуры 85-90 градусов. Такие перепады чаще всего провоцируют разрыв теплоносителя в результате сильного повышения давления.

Во-вторых, регуляционная установка имеет повышенную пропускную способность. Это делает затруднительным процесс регулирования температурных условий, следовательно, обогрев помещений будет малоэффективным.

Несмотря на эти недостатки, теплый пол со смесительным узлом такого типа эффективно обогревает помещения, имеющие достаточно большую площадь.

Значение основных параметров смесительного узла

Если вы решили монтировать смесительный узел для теплого пола своими руками, при выборе нужных комплектующих рекомендуется отслеживать их параметры, которые должны соответствовать показателям системы. Здесь имеются в виду не диаметры и монтажные размеры комплектующих, а показатели производительности основных элементов. Выполнить необходимые расчеты способен специалист, но и вы сможете справиться с этой задачей самостоятельно.

Производительность

Данный параметр одинаково важен и для насосной установки, и для клапана термостата. Считается, что насос выполняет функции активного элемента, обеспечивающего перекачивание необходимых объемов, а клапан должен обладать достаточной пропускной способностью.

Чтобы определить производительность системы, потребуются следующие данные:

• теплоноситель не зря имеет такое название – чем больше его перекачивается в единицу времени, тем больше тепла подается от котла к контурам. Получается, что одним из исходников для определения необходимого минимума производительности будет площадь обогреваемого помещения. Здесь допускаются различия по количеству тепловой энергии, ведь система теплого пола может использоваться в качестве основного или второстепенного теплового источника;
• теплоемкость теплового носителя и температурный перепад в подаче и обратке. Как правило, он не более десяти градусов, при этом для полного комфорта уровень нагрева может быть не выше тридцати градусов;
• некоторые в качестве теплового носителя использую не воду, а специальную незамерзающую жидкость. Для более точных расчетов необходимо уточнить ее плотность и тепловую емкость.

Монтировать смесительный узел для теплого пола своими руками достаточно трудно

Напор циркуляционного насоса

Кроме узла подмеса, для системы теплого пола предусматривается монтаж насосной установки, отвечающей за оптимальный напор горячей и холодной воды в контуре, которая после смешивания перемещается по трубам, установленным под напольным покрытием. Именно на него возлагаются основные надежды по созданию требуемого напора, потому что циркуляционный насосный агрегат, имеющийся в общей отопительной сети, полностью перекрывает свой клапан.

Итак, как определить напор для насосной установки, своими руками установленной в систему теплого пола, имеющую смесительный узел?

К узлу смешения подсоединяется коллектор, от которого отводятся контуры системы. Как следует из законов гидравлики, создаваемое насосом давление на коллекторе окажется одинаковым для каждого подключенного контура, и чтобы выполнить более точную настройку, для каждого монтируют устройство для балансировки. Но такие клапаны помогают немного понизить избыток давления в контурах, не отличающихся большой протяженностью, а расчеты ведутся именно по максимальной длине труб, потому что именно здесь создается максимальная гидравлическая сопротивляемость.

Гидравлическое сопротивление будет зависеть от диаметра труб, так что этот параметр тоже придется уточнить. Кроме труб, сопротивление может создаваться фитингами и клапанами.

Приобретая насос, рекомендуется изучить его техпаспорт. Как правило, производитель указывает в нем оптимальные соотношения производительности и образующегося напора на различных рабочих режимах.

Монтаж и подсоединение трехходового клапана к теплому полу

Подключать трёхходовой клапан на тёплый пол несложно, это под силу сделать своими руками. Главное выполнять действия согласно приложенной инструкции.

Все входы и выходы обозначены буквами:

• A — вход для нагретого теплоносителя;
• С — входное отверстие для охлаждённой воды;
• AB — выходное отверстие.

Прежде чем подключать прибор, следует учитывать, что возможно потребуется его демонтаж, поэтому необходимо иметь беспрепятственный подход к узлу.

Материалы и инструменты

Перед установкой клапана требуется запастись необходимым инструментом. Потребуются гаечные ключи (2 шт), пассатижи, гайки-американки с прокладками накидного типа, лента ФУМ.

Ход работ

Подключение теплого пола к системе отопления. Трёхходовой смесительный клапан.

Смотрите это видео на YouTube

Для этого на регуляторе выставляется минимальный показатель, затем пускается через клапан горячая вода. Если устройство функционирует правильно, то заслонка должно сразу закрыться.

Монтаж крана необходимо производить совместно с установкой коллекторной группы и до заливки стяжки.

При применении любой схемы, установка клапана осуществляется с использованием накидных гаек- американок.

Работа выглядит так:

1. Очищаются фитинги расположенные с торцов труб от загрязнений и заусенец.
2. Та же процедура проделывается с патрубками клапана.
3. Производится проверка на наличие прокладок в гайке.
4. Затем накручиваются гайки на патрубки и затягиваются — но не сильно. В этой процедуре участвуют два ключа — один для закручивания гайки, второй для придерживания вентиля.
5. Перед клапаном устанавливается механический фильтр.

Следует отслеживать правильность подсоединения выходов вентиля: к А — горячая вода, к B байпас идущей от обратки, к AB коллектор с отводами для пола.

Для обеспечения герметичности стыков рекомендовано накручивать сантехническую ленту или ленту ФУМ.

Проверка системы

Помимо правильной установки смесительного крана, требуется его проверка в работе. Тестирование системы проводится при нагретом теплоносителе до 25 градусов. Время проведения опрессовки составляет сутки.

Принцип работы насосно-смесительного узла простыми словами

Как правило, для отопления загородного дома выбирают: водяные теплые полы – для первого этажа, радиаторы – для второго. Температурные режимы этих двух видов источников тепла – разные. Теплый пол работает при температуре – до 45 градусов, радиаторы – до 70 Сº.

Так как котел нам может «выдать» только одну температуру, необходимо использовать насосные группы. Есть два варианта развития событий:

1. Использовать насосно-смесительный узел, который устанавливается на коллектор.
2. Использовать полноценные насосно-смесительные группы.

Первый вариант – заведомо проигрышный

Отсутствие возможности регулирования температуры в автоматическом режиме.

Так как насосно-смесительный узел, который устанавливается на коллектор, управляется с помощью термоголовки – при желании изменить температуру, будет необходимо производить настройку в ручном режиме.

Попеременность нагрева

В котле стоит насос, который «толкает» теплоноситель. В насосных группах тоже стоит насос, который «движет» теплоноситель по трубам теплого пола. В момент того, как теплый пол «выходит» на нагрев и термоголовка полностью открыта — весь теплоноситель, который выходит с котла, «уходит» в теплый пол. Радиатор в это время остывает, дожидаясь своего череда.

Это будет происходить до того момента, пока теплый пол не прогреется и смесительный узел на теплый пол не закроется, чтобы в котле осталось избыточное давление, которое будет распределяться на радиаторы.

Рассуждаем дальше. Чтобы этого избежать, нужно ставить два насоса. Один – для радиаторов. Другой – для теплого пола. Но, даже в этом случае будет не совсем правильная ситуация, т.к. в котле установлен всего один насос, который и толкает теплоноситель. Чтобы уровнять эти потоки, необходимо ставить гидрострелку.

В данной насосно-смесительной группе Meibes уже есть:

• Насос для радиаторов – прямой контур;
• Насос для теплого пола – смесительный контур;
• Электронный смеситель;
• Насосная балка, которая по совместительству является гидрострелкой.

Преимущества насосно-смесительной группы

• Уравновешены все потоки – необходимое количество теплоносителя поступает в радиаторы и теплый пол. Котел работает в стандартном режиме.
• При установленной погодозависимой автоматике, температура подач теплоносителя в теплый пол – происходит в автоматическом режиме. Достаточно «запросить» желаемую температуру на датчике внутри помещения, как в автономном режиме действие будет выполнено. Причем, постоянно поддерживая заданные показатели.

Особенно актуально в межсезонье, когда в дневные часы на улице «плюсовая» температура, а ночью – «хороший минус».

Отсутствуют перепады температур, даже при изменении погоды на улице.

Как происходит работа насосно-смесительного узла

1. Исходя из погодных условий на улице, автоматика для отопления просчитывает, какую температуру необходимо подать в радиаторы и теплый пол.

К примеру, в радиаторы необходимо подать 50 Сº, а в трубы теплого пола – 30 Сº.

1. В этом случае, котел «выходит» на максимальный температурный режим – 50 Сº. Затем, теплоноситель поступает в прямой контур и выходит на радиаторы.
2. Смесительный контур делает «подмес». Берется температура «обратки», смешивается с «подачей». Достигается температура, необходимая для прогрева теплого пола.

Готовая система и её особенности

Если собирать узел своими руками и потеть над схемами вы не хотите, то можете собрать систему отопления в готовом виде в любом строительном супермаркете.

Конечно же, дешёвыми они не будут, но вы убережёте себя от возможных последствий, если вы собрали узел своими руками, сделав неправильный подсчёт или не разобравшись в назначении каждого элемента.

Один из наиболее известных брендов – это смесительный узел для тёплого пола с насосом Valtec (Италия). Его стоимость – порядка 15 тысяч рублей. Примерно столько же стоит американский его аналог марки Watts Isotherm. Если не хотите тратить такие деньги, то соберите нужные детали и соберите узел своими руками.

Помните, что после самостоятельной сборки конструкции, её следует подключить к контурам при помощи фитингов для крепления. Далее, произведите балансировку узла и только потом можно запускать его в работу.

Как вы смогли убедиться, сборка смесительного узла достаточно сложная и лучше доверить её профессионалам своего дела, если вы в чем-то не разбираетесь или неуверены в том, что такая работа вам будет под силу.

Принцип работы системы отопления тёплого пола

Стоит отметить, что смесительный узел для тёплых полов можно использовать лишь в паре с водной системой подогрева и только так. Система отопления, работающая при помощи узла подмеса тёплого пола, включает в себя такие элементы:

• качественный гидроизоляционный слой;
• основание водяного пола, в качестве которого выступает бетонная плита;
• нагревательный котёл;
• нагревающий теплоноситель;
• высокотемпературный контур для радиатора;
• контуры для тёплых полов.

Согласно санитарным нормам, температура поверхности тёплого пола не должна превышать отметку в 31 градусов, а котёл способен перегревать влагу почти до 100 градусов.

Но если вы учтёте толщину стяжки и покрытия, то температура в трубе не превысит показатель порядка 30 градусов. С этой целью контуры тёплых полов подключаются не напрямую к источнику нагревания, а посредством смесительного узла.

Устанавливать узел подмеса нет необходимости, если источник тепла не слишком перегревает воду, а вы не применяете контуры с высокой температурой. Во всех остальных случаях подмес тёплого пола установить желательно, приобретя его в готовом виде или сделав своими руками.

Схемы смесительных узлов разных типов

Схемы узлов зависят от группы коллекторов, в каждом случае нужно разное количество элементов, да и сами элементы могут быть разными в схемах. Например, схема подключения одного контура пола будет включать в себя такие приспособления:

1. Клапан.
2. Переходник.
3. Циркуляционный насос с гайками.
4. Шаровые краны.
5. Соединитель с внутренней резьбой.
6. Футорка.
7. Бочонок.
8. Тройник.

А для подключения с авторегулировкой вам потребуются:

• смесительный клапан;
• футорка;
• «американка»;
• металлопластиковая труба;
• соединитель с внутренней резьбой;
• ниппель;
• термоголовка;
• накидные гайки для насоса;
• циркуляционный насос;
• удлинитель;
• колено;
• термоголовковый датчик.

Чтобы подключить сразу несколько контуров, смесительный узел должен состоять из таких компонентов, как:

• Термоголовка с датчиком.
• Клапан.
• Футорка.
• Ниппель.
• Насос.
• Коллектор с вентилями.
• Заглушка, оснащённая наружной резьбой.
• Коллектор с шаровыми кранами.
• Фитинг для подключения коллектора к трубе.
• Датчик.
• Накидные гайки.

Схема коллекторного шкафа состоит из самого узла подмеса, коллекторной группы, наноса и евроконуса. Также в него могут входить вспомогательные элементы.

Балансировочный клапан для второго корпуса, который регулирует соотношение подачи холодной и горячей воды из обратки. Вентиль поворачивается при помощи шестигранника и чтобы случайно его не сместить, его крепят зажимными винтами.

Запорный клапан контура радиатора служит связующим звеном между смесительным узлом и другими частями системы. Поворачивается также при помощи шестигранника;

Перепускной клапан – играет роль предохранителя, защищающего насос от такого режима, где нет протока жидкости сквозь него. Срабатывает клапан при снижении давления до нужного уровня.

Также схема узлов может быть разной в зависимости от вида отопления. При однотрубной отопительной системе байпас должен быть постоянно открытым для того, чтобы горячая вода частично проходила к радиаторам. А в двухтрубной системе он должен быть все время закрытым.

Обустройство насосно-смесительного узла

Каждый производитель предлагает свои конструктивные решения смесителей для тёплых полов. Однако готовые узлы, особенно импортные, достаточно дорогие, тогда как собрать такое устройство можно самостоятельно из отдельных элементов. Как сделать такой бюджетный вариант, мы расскажем далее, взяв за основу вариант с трёхходовым клапаном.

Элементы для сборки

Приобретаете все компоненты, необходимые для сборки узла.

Что требуется для сборки смесительного узла

Основные детали для контура в помещении площадью 20 м кв.:

• циркуляционный насос мощностью 15/4;
• два терморегулируемых коллектора;
• смесительный клапан;
• два обратных клапана;
• фитинги с накидной гайкой (обычно 16х2);
• муфты с переходом на наружный и внутренний радиус;
• сантехнический лён для уплотнения соединений;
• силиконовый герметик Unipak.

Коллектор теплого пола

Размеры соединительной арматуры подбираются в соответствии с мощностью системы и диаметра трубопровода.

Таблица. Пошаговая инструкция по сборке.

Шаги, фото
Описание действий

Шаг 1

На смесительном клапане есть стрелка, которая показывает направление движения теплоносителя. С той стороны, где она красная, должен быть вход трубы с горячей водой.

Шаг 2

Снизу находится вход обратки.

Шаг 3

Берёте переходную муфту, отделяете небольшую прядь льна и наматываете его на резьбу насухую. Форма намотки значения не имеет, попадать по шагу резьбы необязательно.

Шаг 4

Затем выдавливаете поверх льна немного герметика и пальцем распределяете его по всей окружности резьбы. Старайтесь это делать аккуратно, чтобы герметик не попал внутрь муфты.

Шаг 5

Прикручиваете переходник к смесительному клапану с той стороны, откуда будет выходить вода для контура пола.

Шаг 6

Чтобы затянуть соединение, можно воспользоваться вставленными внутрь втулки пассатижами. Выдавленные при этом излишки герметика следует убрать салфеткой.

Шаг 7

Аналогично с противоположной стороны (откуда будет заходить горячая вода) с помощью переходника с двухсторонней резьбой к смесительному тройнику присоединяется обратный клапан. Соединение хорошо затягиваете разводным ключом и снова протираете насухо.

Шаг 8

После того как втулка будет хорошо затянута, прикручиваете сам клапан

Его очень важно правильно поставить. Ориентируйтесь по стрелочке на корпусе, которая показывает направление движения воды.

Шаг 9

Обратный клапан будет стоять в нижней части смесителя – там, где в него будет заходить остывшая вода из обратного трубопровода.

Шаг 10

К обратному клапану присоединяется тройник с вентилем, через который коллектор будет сообщаться со смесителем.

Шаг 11

Сам смесительный узел уже собран

Теперь нужно присоединить к нему остальное. Сначала насос, предварительно установив на соединение резиновую прокладку.

Шаг 12

Насос будет находиться слева, на выходе из смесителя.

Шаг 13

Снизу к тройнику через угловой переходник присоединяется коллектор.

Шаг 14

На выходное отверстие насоса навинчивается фитинг. В данном случае он полипропиленовый, но может быть и любой другой. Главное – качественно выполнить соединение.

Шаг 15

Для того чтобы потом можно было закрепить узел на стене и обеспечить коллектору отступ для прохождения под ним трубы обратки, воспользуйтесь сантехническим хомутом. Обычно он крепится на шпильку, но в данном случае мастер отрезал 2 см от пропиленовой трубы, чтобы воспользоваться ею как подставкой.

Шаг 16

Гайка хомута как раз идеально входит в отверстие трубки.

Шаг 17

Устанавливаете хомуты. В данном случае их будет три: под коллектором обратки, под полипропиленовым фитингом слева от насоса и справа, под вентилем на входе горячей воды.

Шаг 18

Когда вы покупаете узел в сборе от производителя, в комплекте есть специальный экран, на который он устанавливается. Так как мы собираем его сами, в качестве экрана можно использовать кусок листа OSB, вырезанного по нужному размеру. Поставьте на него собранный узел, подложите в нужных местах хомуты с подставками и обрисуйте их контуры, чтобы было видно, где выполнять крепления.

Шаг 19

Теперь коллектор нужно снять и закрепить хомуты к панели.

Шаг 20

Для этого в них по центру нужно просверлить тонкие отверстия, и саморезами прикрутить к плите.

Шаг 21

Когда смесительный узел будет установлен на штатное место и зафиксированным хомутами, останется только присоединить к нему со стороны насоса коллектор тёплого пола.Примечание! В данном случае мастер собирает эту часть конструкции из полипропилена, но так как у вас наверняка нет для него специального паяльника, можно использовать соединительную арматуру из латуни.

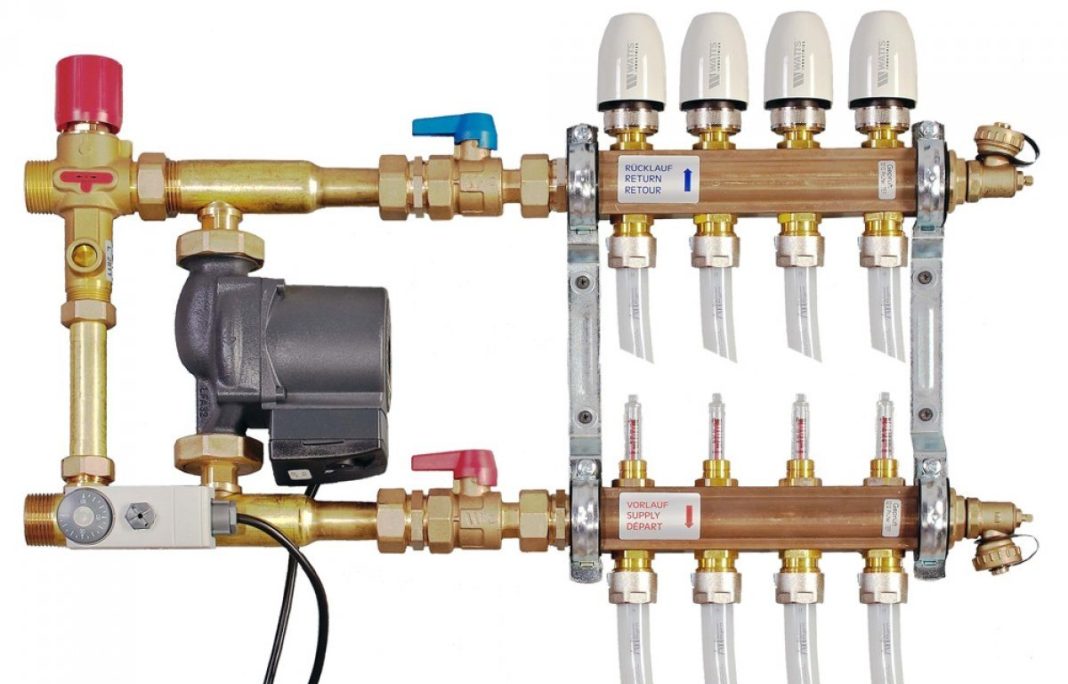

Как выглядит собранный смесительный узел

В конечном итоге смесительный узел ручной сборки будет выглядеть так, как показано на фото, и мы очень надеемся, что у вас всё получилось.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.

На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.

В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.

В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.

Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.

Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.

Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.

Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.

Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.

Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.

Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.

Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.

Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.

Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.
