Выбираем трехходовой клапан для теплого пола

Датчики термостатов водяного пола

До того, как пользоваться регулирующим устройством, необходимо узнать, как регулировать температуру теплого пола и из каких элементов состоит система.

Датчики терморегуляторов отслеживают температуру:

• пола с обогревом;
• воздуха в помещении.

Дело в том, что при монтаже термостата необходимо соблюдать ряд условий:

• в непосредственной близости от прибора не должны находиться источники холодного или теплого воздуха;
• на него не может падать солнечный свет;
• отсутствие сквозняков;
• его нужно разместить так, чтобы устройство могло максимально достоверно отображать температуру в данном помещении, а значит, оно должно быть установлено на высоте от 1 до 1,5 метра от напольной поверхности.

Выносной датчик температуры пола — это небольшой приборчик, прикрепленный к концу длинного кабеля. Данное устройство необходимо закреплять на полу на расстоянии не меньше, чем 50 сантиметров от стен. Оно должно быть установлено на равном расстоянии по отношению к ближайшим трубам с носителем тепла. Противоположный конец кабеля подводят к терморегулятору и подсоединяют к нужным клеммам (прочитайте: «Правильная установка терморегулятора теплого пола и условия эксплуатации»).

Монтируют датчик пола перед заливкой стяжки при укладке отопительного контура. Но поскольку приборы могут ломаться, для обеспечения возможности замены их желательно помещать в специальный гофрированный рукав. Конец находящегося в стяжке рукава следует заизолировать, иначе в него может попасть цементный раствор

Второй конец укладывают в штробу на стене и заводят на монтажную коробку прибора. Такая последовательность монтажа датчиков водяного пола является непростым делом, но при поломке устройства менять его можно будет быстро и легко.

В том случае, когда использовалась настильная система обустройства теплого пола, способ монтажа применяется аналогичный. В этом случае гофрированный рукав необходимо прикрепить к системе и не допускать его пережима.

Схема тёплого пола с трёхходовым клапаном

Трёхходовой вентиль может устанавливаться совместно со смесительно-распределительным узлом, или как отдельное устройство.

Трехходовой клапан. Устанавливаем правильно.

Смотрите это видео на YouTube

Схема с отдельно установленным клапаном

Если клапан монтируется отдельно, то он берёт на себя все функции коллектора. Данная схема предназначена для маленьких комнат, не более 25 м2. Настройка температурного уровня производится специальным приспособлением и термостатом, они размещаются в клапане.

Минус применения клапана по такой схеме — нет возможности дозировать потоки.

Система выглядит так:

• на трубе подачи горячего теплоносителя осуществляется установка трёхходового крана;
• за ним крепится температурный датчик;
• далее производится монтаж циркуляционного насоса, он будет доставлять воду с нужным градусом нагрева в половой трубопровод.

Схема без смесительного узла

Клапан со смесительным узлом

Он обеспечит бесперебойную работу полового  отопительного устройства, а вода поступающая в магистраль пола будет нужной температуры и необходимого объёма.

Схема подключения следующая:

• на трубу подачи производится установка насоса, он будет качать нагретый теплоноситель от источника;
• затем осуществляется монтаж температурного датчика, он будет контролировать степень нагрева;
• на следующем этапе крепится трёхходовой вентиль — он смешивает теплоноситель до заданного градуса;
• на обратном контуре размещается кран, через который будет поступать в трёхходовый прибор охлаждённая вода.

Схема со смесительным узлом

То есть, в трубы тёплого пола будет подаваться теплоноситель нагретый до требуемой температуры.

Схемы подключения в зависимости от конструкции

Кроме того, схемы подсоединения различаются конструкцией и направлением теплоносителя в приборе, бывают:

1. L-образные — изделие оборудовано двумя отверстиями с боку и одним круглым снизу корпуса. Нагретая жидкость подаётся в боковой вход, а охлаждённая — в нижний. После смешивания, вода перемещается в ветки пола через другое боковое отверстие.
2.  T-образные — оба потока, холодный и горячий, попадают в смеситель через боковые входы. Смешанный теплоноситель отправляется в пол по центральному нижнему выходу.

Определяясь со схемой для монтажа трёхпозиционного клапана, следует учитывать — как она впишется в обвязку магистрали.

Классификация клапанов

Без длительных введений отметим, что устройство может быть двух типов по принципу функционирования. Оно может быть:

• разделительным;
• смесительным.

Особенности действия каждого типа ясны уже из их названия. Смесительное устройство состоит из двух выходов и входа. Другими словами, оно необходимо для смешивания потоков жидкости, что может потребоваться в целях снижения ее температуры. К слову, это наиболее оптимальный вариант для того, чтобы задавать нужный режим в «теплом полу».

Сама процедура регулировки температурного режима предельно проста. Нужно лишь знать о текущих показателях температуры входящих потоков жидкости, с точностью просчитать требуемые пропорции каждого из них так, чтобы на выходе получить нужные показатели. Кстати, данное устройство при условии грамотного монтажа и регулировки способно функционировать и на разделение потока.

А вот разделительный клапан разделяет один поток надвое, следовательно, он оснащен одним входом и двумя выходами. Данное устройство применяется преимущественно для того, чтобы разделять поток горячей воды в системах ГВС. Хотя достаточно часто он встречается и в обвязке воздухонагревателей.

Внешне оба варианта практически идентичны. Но если ознакомиться с их чертежом в разрезе, то их основное отличие видно сразу. Шток, который установлен в устройстве смесительного типа, имеет один шаровой кран. Он располагается по центру и перекрывает основной проход.

Что же касается разделительных приборов, то в них шток имеет два таких клапана, которые устанавливаются на выходах. Они функционируют по следующему принципу: один из них придавливается к седлу, закрывая проход, а другой параллельно с этим открывает проход №2.

По методу управления современные модели могут быть:

• электрическими;
• ручными.

В большинстве случаев используется ручной прибор, который внешне напоминает обыкновенный шаровой кран, но оснащен тремя выходными патрубками. А вот электрические модели, имеющие автоматическое управление, применяются преимущественно в частных домах, а именно для того, чтобы распределять тепло. Например, пользователь может настроить температурный режим по комнатам, а рабочая жидкость будет поступать в соответствии с удаленностью комнаты от отопительного прибора. Как вариант – можно совместить его с «теплым полом».

Видео – Прибор в бойлерной группе

Трехходовые клапаны, равно как другие приборы, определяются в соответствии с давлением в системе и диаметром подвода. Все это регламентируется ГОСТом. И если требования последнего не будут соблюдаться, это будет расценено как грубое нарушение, в особенности, если речь идет о показателе давления в магистрали.

Латунные фитинги и трубопроводы из полиэтилена низкого давления

Советуем вам ознакомиться с нашим руководством по выбору и монтажу латунных фитингов для ПНД труб, все

Общие принципы регулировки

Смесительные трехходовые клапаны в зависимости от вида механизма управления разделяют на несколько типов:

1. Стандартные. Регулировка в таких устройствах осуществляется за счет расширения теплоносителя в трубопроводе. Жидкость в системе нагревается до максимальных показателей и происходит давление на запорную часть в клапане преграждающую доступ холодной воды. В результате створка открывается, и охлажденный поток смешивается с горячим теплоносителем.  Точность рабочего процесса у таких изделий не высокая.
2. С термоголовкой. В конструкцию трехходового вентиля входит термическая головка, которая оснащена специальным чувствительным элементом, который реагирует не только на температуру жидкости в системе а и на показатели нагрева воздушных масс.
3. Электрические. В клапанах с электроприводом команды подаются контролером, который приводит в действие термодатчики без дополнительных приспособлений.
4. Электронные. Регулировка температурного режима таким клапаном выполняется благодаря встроенному электромотору и контролирующему устройству, оснащенному термометрами.

Наиболее распространенными являются смесительные клапаны с термической головкой. Они оснащены датчиком и не требуют дополнительного подключения к электрической сети. При этом устройство отличается точностью и износостойкостью. Стандартные вентили устанавливаются в случае подачи воды в систему с постоянным температурным режимом.

Установка трехходового вентиля требует аккуратного подхода. Неправильное подключение смесительного устройства может стать причиной не только снижения эффективности рабочего процесса теплого пола, а и привести к аварийным сбоям всего отопительного оборудования. Поэтому при отсутствии навыков самостоятельный монтаж клапана проводить не рекомендуется.

Установка трехходового клапана в системе отопления

Термостатический смеситель устанавливают в систему отопления в смесительном узле при одно – или многоконтурном распределении тепла. Таких контуров может быть несколько. Принципиальная схема не изменится. Добавятся лишь новые элементы.

Например, смесительный узел. Наличие дополнительного контура распределения теплоносителя является его главной отличительной особенностью. Зачем он нужен? Для подключения дополнительных теплопотребителей. Например, теплого пола.

Во время врезания клапана нужно следить, чтобы в него не попали отходы сварки (шлак, капли расплавленного металла). Так же необходимо предусмотреть возможность легкого снятия клапана в процессе его эксплуатации. Такое действие понадобится при периодической проверке его работоспособности.

Выбор трехходового клапана для отопления

Чтобы правильно выбрать клапан нужно учитывать очень много различных нюансов.

• В первую очередь:
• количество контуров в отопительной системе;
• конструктивная особенность управления клапаном;
• диаметр входного патрубка;
• пропускная способность трубопроводов системы отопления;
• материал, из которого изготовлен клапан.

С количеством контуров системы отопления легко разобраться самостоятельно. С остальными моментами выбора все обстоит намного сложнее. Чтобы узнать, как устроен и работает трехходовой клапан, достаточно вникнуть в этот вопрос.

А для того, чтобы правильно определить даже его размеры, необходимо иметь понятие в термодинамике.

Вентили с подобной задачей справиться не в состоянии, что говорит о необходимости наличия трехходового клапана в системе отопления. Используя клапан в системе отпадает необходимость придумывать какой-то выносной пульт управления ею. Все делается без участия человека.

Устройство трехходового клапана

Конструктивно он представляет два соединенных двухходовых крана в одном корпусе. Но в отличие от них полностью водяной поток горячей воды не перекрывается, а регулируется интенсивность его прохождения. За счет этого меняется температура горячей воды.

• Основные детали клапана:
• корпус;
• шток с запорной шайбой или металлический шарик;
• гайки крепления (муфты).

Клапаны со штоком позволяют автоматизировать управление посредством электромеханического привода. Это позволяет автоматически регулировать температуру воды. Шариковый клапан по принципу действия можно сравнить со смесителем на кухне. Они используются только в клапанах с ручным управлением.

Примите к сведению: выбирая кран, следует обратить внимание на материал, из которого сделан корпус. Латунный более легкий и долговечный в сравнении с чугунным

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему.

Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

Виды термостатических смесительных клапанов

1. Они различаются по способу управления. Условно можно поделить на клапаны:
2. с ручным управлением;
3. с термоголовкой;
4. с электроприводом;
5. гидравлические;
6. пневматические.

В частном доме наиболее приемлемым будет клапан с электроприводом. Установленные внутри датчики выдают команду через контроллер на привод, если изменяются контролируемые параметры воды.

В результате становится теплее, или наоборот, прохладнее. Термосмесительный эффект происходит автоматически

При этом не важно, какой котел установлен в системе – газовый или твердотопливный

Если нет возможности в системе отопления установить регулируемый клапан, то лучшим решением в этом случае станет клапан с термоголовкой.

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

1. Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
2. С постоянным гидравлическим режимом.
3. С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов по принципу работы

• По принципу действия этот вид делится на два подвида:
• Смесительные.
• Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

1. Современный трехходовой кран делится на два типа по способу управления:
2. Ручной.
3. Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Особенности установки

Трехходовой клапан чаще всего входит в смесительную группу, которая помимо вентиля включает в себя:

• обратный клапан;
• насос циркуляционный;
• датчик температуры.

Согласно данной схеме установка выполняется в таком порядке:

• на подачу устанавливается насос, который закачивает горячую воду нагретую котлом;
• после него идет температурный датчик, определяющий уровень нагрева теплоносителя;
• затем монтируется трехходовой вентиль, осуществляющий смешивания потоков до заданной температуры.
• на обратном контуре фиксируется клапан с выходом и подключается к охлажденному теплоносителю, поступающему в смесительный трехходовой вентиль.

В результате в трубопровод водяного теплого пола поступает теплоноситель с необходимым для равномерного и эффективного обогрева температурным режимом.

Если предполагается монтаж системы обогрева половых покрытий в небольших помещениях, то установку трехходового клапана проводят без смесительного узла. Последовательность монтажа смесительного прибора в такой схеме несколько иная:

• на подаче горячей жидкости от котла крепится трехходовой клапан;
• после него устанавливается датчик температуры;
• затем монтируется циркуляционный насос доставляющий воду с отрегулированной температурой в контур теплого пола.

Трехходовые клапаны могут иметь различное расположение отверстий. Конструктивные особенности изделия зависят от направления теплоносителя. Согласно этому различают две основных модели смесительных вентилей:

1. L- образный. Устройство имеет два боковых отверстия и один проем с круглым сечением в нижней части корпуса. В процессе функционирования системы горячий теплоноситель поступает с боку и смешивается с охлажденной жидкостью, подающейся снизу. Вода нужной температуры походит в контур через второй боковой проем.
2. Т-образный. Согласно такой схеме горячий и холодный теплоноситель заходит в клапан в отверстия расположенные по бокам корпуса. После смешивания горячего и холодного потоков жидкость поступает в трубопровод теплого пола через центральный выходной проем.

Трехходовой клапан для теплого пола Т-образный

В процессе работы отопительной системы в трехходовой клапан подается нагретая до 80 градусов жидкость. После смешивания водяной  контур заполняется теплоносителем с оптимальными для теплого пола показателями температуры – 40 градусов.

Наиболее эффективной считается установка трехходового крана со смесительным узлом. Такая схема обеспечивает бесперебойный и полностью равномерный прогрев всей поверхности пола.

Трехходовой кран для отопления

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране.
При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления

Иными словами, система отопления с трехходовым клапаном никогда не разморозится

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

Устройство и принцип работы

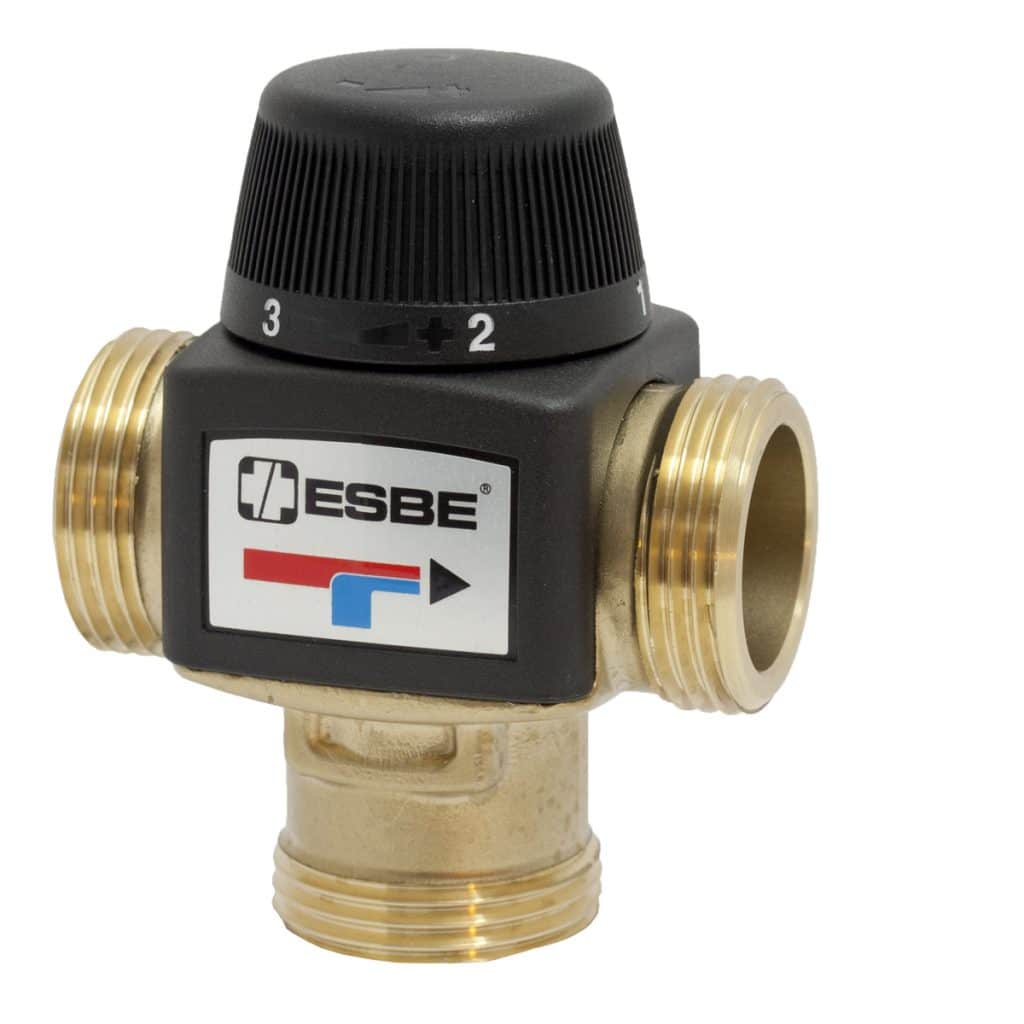

Клапан подмеса — устройство для смешивания и регулирования потоков воды, оно имеет три отверстия: два входных и одно выходное. В промежутке между входными отверстиями находится термочувствительная заслонка, она отвечает за регулировку движения жидкости — охлаждённой и нагретой. Современные устройства оснащены термоголовкой или регулирующим вентилем.

Функционирование клапана нагревательного пола осуществляется непрерывно. Пошаговый процесс выглядит следующим образом:

• в первый вход подаётся нагретая вода — в клапане определяется его температура;
• если градус нагрева воды превышает требуемый для тёплых полов, то открывается подачи охлаждённой жидкости из обратки через второе отверстие;
• внутри клапана смешиваются нагретая жидкость с охлаждённой;
• после получения нужной температуры, обратка перекрывается;
• теплоноситель через выход подаётся в трубы тёплого пола.

Чтобы термоклапан работал эффективно, требуется поддержание постоянного давления в магистрали.

При работе автоматического термосмесительного крана обустроенного сервоприводом, нагрев осуществляется за 3 минуты, при наличии термоголовки жидкость нагревается за 15 минут.
