Почему растет давление в закрытой системе отопления

Причины роста и падения в системе

Перепады давления сигнализируют о проблемах в теплосети.

Если напор снизился, проверить причину можно следующим способом. Нужно остановить насос и проверить, достаточен ли напор статичной жидкости. Если он не упал, значит, проблема в насосах, которые недостаточно сильно толкают теплоноситель.

В том случае, если статическое давление тоже падает, скорее всего, в трубах или котле возникла утечка. В котле могли возникнуть микротрещины.

Их необходимо запаять. Накипь и поломка расширительного бачка также могут вызвать падение напора. Предотвратить образование накипи можно при помощи специальных добавок. Определить место, где нарушилась герметичность, можно путем поочередного отключения элементов теплосети. Если напор нормализуется, значит, утечка именно в отключенной зоне. Внимательный осмотр системы также может помочь выявить место разгерметизации.

Наличие пятен, капель, луж, ржавчины говорят об утечках воды. Чаще всего такого рода проблемы возникают в местах соединения элементов оборудования. Если трубы не стальные, найти следы на месте, где просочилась вода, очень сложно. В этом случае, а также если трубы скрытые, лучше обратиться к специалисту. Он спустит жидкость, при помощи воздуха обнаружит утечку и устранит проблему.

Увеличение давления случается реже и является, как правило, следствием остановки движения теплоносителя. В трех случаях из четырех проблема в регуляторе. Он с целью снизить температуру носителя может закрыть клапаны, прекратив его подачу. Еще одна возможная причина – ошибочная непрерывная подпитка. Такая неисправность может быть как автоматической, так и вызванной чьим-то небрежным вмешательством.

При нормальной работе техники повышение напора может быть вызвано перекрытием задвижки или крана. Причиной увеличения напора теплоносителя может быть также воздушная пробка, закупоривание фильтра или грязевика.

Следует также контролировать изменение разницы напора жидкости между подающей и обратной трубами. Если эта разница возросла, значит, замедлилась циркуляция теплоносителя. И в этом случае возможной причиной может быть воздушная пробка.

Если разница в давлении между трубами приближается к нулю, проблема связана с нарушением движения жидкости или возникла неисправность регулятора отопления.

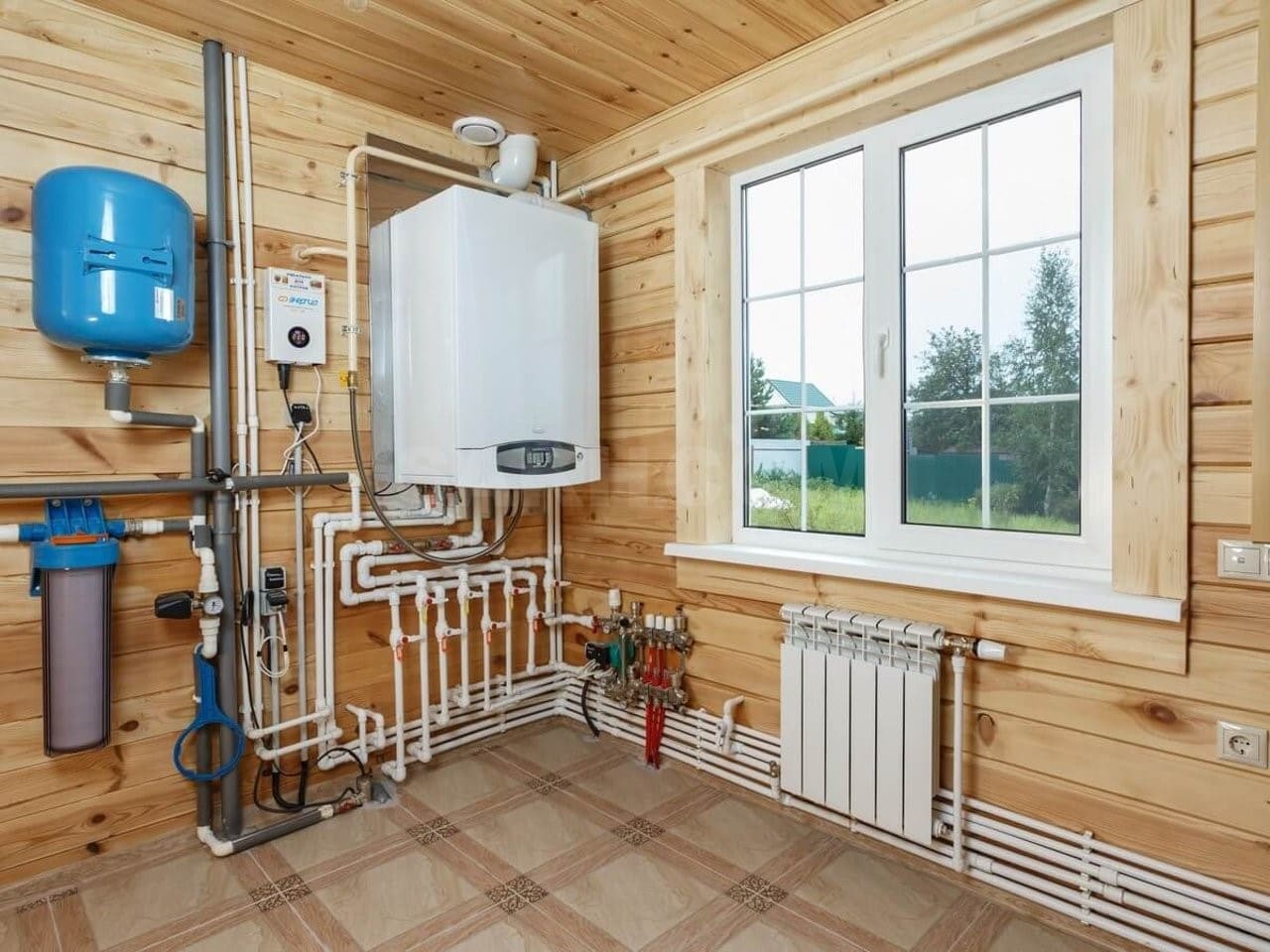

Особенности автономного отопления

Нормальный показатель для замкнутого контура 1,5 -2,0 бара, что намного отличается от давления в трубах центрального отопления. Причиной понижения может быть:

разгерметизация – при появлении течи или микротрещин, через которые может убегать вода. Визуально это может быть незаметно, так как незначительное количество воды успевает испариться;
уменьшение температуры теплоносителя. Чем меньше температура воды, тем меньше ее расширение;
наличие автономных регуляторов давления, которые стравливают воздух. Они устанавливаются для удаления воздушных пробок. Часто подтекают;
изменение радиуса условного прохода труб. Пластиковые трубы при нагревании могут менять свою геометрию – они становятся шире.

От показателя давления в системе отопления зависит не только циркуляция теплоносителя, а и исправность оборудования. Чтобы предотвратить понижение и повышение давления на любом участке системы, устанавливается расширительный бачок. Это металлическая емкость с резиновой мембраной внутри. Мембрана делит бачок на две камеры: с водой и воздухом. Вверху есть клапан, через который выходит воздух при экстремальном повышении давления. Оно может произойти за счет чрезмерного подогрева жидкости. После того как вода остынет и уменьшиться в объёме, давления в системе будет недостаточно, ведь воздух вышел. Расчет объёма расширительного бака осуществляется исходя из общего объёма теплоносителя в системе.

Зачем поднимать давление

Напор в подающей магистрали выше, чем в обратной линии. Этот перепад характеризует эффективность работы отопления следующим образом:

Небольшой перепад между подачей и обраткой дает понять, что теплоноситель успешно преодолевает все сопротивления и отдает расчетное количество энергии помещениям.
Повышенный перепад давления указывает на увеличенное сопротивление участка, снижение скорости течения и чрезмерное охлаждение. То есть, наблюдается недостаточный расход воды и теплоотдача в комнаты.

Чтобы избежать высокого перепада на длинных ветвях теплоснабжения с большим количеством батарей, оснащенных термостатическими вентилями, в начале магистрали устанавливается автоматический регулятор расхода, как показано на схеме.

Итак, избыточное давление в закрытой отопительной сети создается по таким причинам:

для обеспечения принудительного движения теплоносителя с нужной скоростью и расходом;
чтобы контролировать состояние системы по манометру и вовремя ее подпитывать либо ремонтировать;
теплоноситель под давлением разогревается быстрее, а в случае аварийного перегрева закипает при более высокой температуре.

Нас интересует пункт второй списка – показания манометра как характеристика исправности и работоспособности системы отопления. Именно они интересуют домовладельцев и хозяев квартир, занимающихся самостоятельным обслуживанием домашних коммуникаций и оборудования.

Факторы, влияющие на величину рабочего давления

Величина давления теплоносителя в многоэтажках зависит от множества обстоятельств, которые прямо или косвенно способствуют отклонению от номинального значения, предписанного нормами.

К ним можно отнести:

степень изношенности оборудования котельной;
удаление жилого дома от котельной;
расположение квартиры, на каком этаже и как далеко от стояка она находится. В квартире, находящейся даже рядом со стояком, в угловой комнате давление будет ниже, так как там чаще всего находится крайняя точка отопительного трубопровода;
размеры труб, самовольно установленных жильцами. Например, при установке в квартире трубы диаметром больше, чем у входного патрубка, общее давление в системе понизится, а при монтаже труб меньшего диаметра — повысится;
степень износа батарей отопления.

Полезные рекомендации по монтажу

К проектированию и монтажу автономной отопительной системы следует подходить ответственно и рационально: даже незначительные погрешности могут существенно снизить её эффективность. Тем, кто сомневается в своих силах, лучше воспользоваться услугами профессиональных монтажников. Если мастер уверен, что справится с работой, ему помогут несколько рекомендаций опытных монтажников:

Натяжные фитинговые соединения нельзя укладывать в пол и стены. Если без этого обойтись нельзя, оставляют свободные зоны для их размещения.
Ширина радиаторов должна быть в пределах 70% от протяжённости оконного проёма. Чтобы соблюсти это условие, изменяют толщину отопительного прибора, подбирая его теплопроизводительность.
Дымоход газового котла не должен проходить через помещения, в которых возможно длительное пребывание людей. Кроме того, дымовую трубу, проложенную снаружи здания, следует размещать не ближе 80 см к окнам.
Если в качестве теплоносителя используют незамерзающую жидкость, не рекомендуется использование секционных радиаторов. Низкая вязкость антифриза приведёт к появлению утечек.
Чтобы сэкономить энергоресурсы, можно установить программируемый комнатный терморегулятор. Прибор позволяет снизить до 40% энергии, расходуемой на отопление.

Для измерения давления устанавливают манометры на подачу и «обратку». Такая конфигурация позволят эффективно настроить систему и убережёт её от повреждения. Кроме того, по перепаду давления можно будет судить о степени засорённости водяного фильтра и всего отопительного контура в целом.

Почему падает

Проблемы такого типа достаточно часто возникают на фоне различного рода причин.

Утечка с трещинами и без

Поводами её образования бывают:

появление нарушения в структуре расширительного бака из-за образования трещин в его мембране;
Справка! Выявление проблемы производится путём зажатия золотника пальцем. Если проблема есть — из него потечёт теплоноситель.
теплоноситель выходит через змеевик или теплообменник контура ГВС, нормализации системы можно достигнуть только путём замены этих элементов;
возникновение микротрещин и неплотной фиксации приборов отопительной системы, такие утечки легко обнаружить при визуальном осмотре и несложно ликвидировать самостоятельно.

Если нет всех вышеуказанных причин, возможно стандартное закипание жидкости в котле, и её выход через предохранительный клапан.

Выделение воздуха из теплоносителя

Проблема такого типа возникает сразу же после того, как система наполняется жидкостью.

Во избежание образования воздушных пробок такой процесс должен производиться из её нижней части.

Внимание! Для этой процедуры требуется исключительно холодная вода. Воздушные массы, растворённые в теплоносителе, могли появиться в процессе нагрева

Воздушные массы, растворённые в теплоносителе, могли появиться в процессе нагрева.

Для нормализации работы системы применяется деаэрация с использованием крана Маевского.

Присутствие алюминиевого радиатора

Батареи из этого материала имеют неприятную особенность: теплоноситель вступает в реакцию с алюминием после их наполнения. Образуется кислород и водород.

Первый создаёт оксидную плёнку изнутри радиатора, а водопровод удаляется кранами Маевского.

Важно! Образование оксидной плёнки способствует дальнейшему сохранению системы и проблема исчезает через пару дней

Общие причины

К ним относятся 2 основных случая:

Поломка циркуляционного насоса. Если остановить его и автомат регуляции, то сохранение устойчивых значений манометра указывают именно на эту причину.

При снижении показаний манометра необходимо искать протечку теплоносителя.
Дефект регулятора. При его проверке на исправность и последующем выявлении поломок требуется замена такого прибора.

Требования к месту расположения котла

В инструкции по монтажу производители обычно указывают минимально необходимые зазоры и расстояния, необходимые для нормального обслуживания или ремонта котлоагрегата. Например, такие требования предъявлены в паспорте известного Buderus Logamax U072-18K (см. фото ниже).

Требования к расстояниям в инструкции газового настенного Buderus Logamax U072-18K.

Минимальные расстояния часто отличаются в зависимости от модели, но в среднем необходимо рассчитывать:

зазор между котлом и стеной в 2 см (обычно обеспечивается стандартным креплением);
свободное пространство в 1 метр перед лицевой панелью котла;
свободное пространство в 80-150 см слева и справа от котла;
расстояние в не менее, чем 150 см до потолка;
деревянная стена должна быть изолирована негорючим материалом или металлическим листом толщиной не менее 3 мм;
стена должна выдерживать нагрузку от 35-70 кг (в зависимости от модели), в противном случае ее необходимо укрепить.

Какое давление в системе отопления – начинаем с азов

Владельцу частного дома или квартиры с автономной системой отопления необходимо знать несколько основных понятий:

Давление указывают в атмосферах, барах или мегапаскалях.
В сети есть статическое давление, которое создает вода или другой теплоноситель. Этот вид давления существует даже при неработающем котле.
Сила, двигающая воду по контуру отопления, создает динамическое давление. Оно, в свою очередь, воздействует на все элементы сети изнутри.
Существует понятие предельно допустимого давления. Если давление слишком повышается, может наступить аварийная ситуация.
Наиболее уязвимым звеном при скачках давления будет радиатор внутри котла. В зависимости от модели, он способен он выдержать примерно три атмосферы. Трубы и батареи менее хрупкие и могут справиться с гораздо более высокими показателями. Впрочем, от материала, из которого они изготовлены, тоже многое зависит. Поэтому заранее поинтересуйтесь, какие батареи отопления подойдут именно вам.

Так что же конкретно считать рабочим давлением? Еще одно важное для понимания обстоятельство. На этот показатель непосредственно влияют длина трубопровода, этажность здания, число радиаторов в системе

Поэтому его величина должна быть рассчитана еще на этапе проекта с учетом всех особенностей оборудования и материалов.

Для двух-трехэтажных домов оптимальным показателем является 1,5-2 атмосферы. Для жилья большей этажности допустимо рабочее давление в 2-4 атмосферы, при этом желательно устанавливать на этажах дополнительные манометры, чтобы контролировать показатели.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

Отсутствует парный трубопровод под потолком и над уровнем пола.
Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

Подача и обратка проходят по разным трубам.
Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

Равномерное распределение тепла.
Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
Проще выполнить регулировку системы.
Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Профилактика перепадов в системе отопления

Своевременное исполнение профилактических осмотров и работ предупредит появление перепадов давления в отопительных трубах многоэтажного дома.

Комплекс мероприятий заключается в следующем:

установке предохранительного клапана на оборудовании, для сброса лишнего напора;
проверка натиска за диффузором расширительной емкости и подкачка воды, если давление бачка не соответствует расчетной норме – 1,5 атм;
промывка фильтров, удерживающих загрязнения, ржавчину, накипь.

Отслеживание исправного состояния запорной и регулировочной арматуры представлено таким же обязательным условием.

Зачем нужно давление и его виды

При отсутствии давления система просто не будет работать. Чрезмерное давление может привести к аварии, поэтому заранее рассчитывается оптимальные его значения. Значение давления в системе отопления является результатом сложения двух величин:

Статическое давление – значение, зависящие от высоты столба воды в отопительной системе. Расчет давления производится с повышением в одну атмосферу на каждые десять метров высоты. На статическое давление значение изменения температуры не влияет, поэтому оно постоянно для теплоносителя независимо от его температуры, являясь следствием гравитационного воздействия.
Динамическое – создаваемое насосами для обеспечения принудительной циркуляции теплоносителя в общей сети, а также конвективным течением воды при нагреве. При этом в расчет берутся не только заявленные характеристики насосов, подключенных в общую магистраль. На значение динамической величины влияет работа регулятора отопления, отвечающего за распределение теплоносителя. Также к схеме регулятора часто добавляют систему элеваторов и повышающих насосов.

В расчет берется значение допустимого рабочего напора воды в системе. Максимальный напор рассчитывают согласно СНиПу, исходя из рабочих возможностей оборудования. Уровень допустимого рабочего напора является максимально возможным для всех отопительных элементов, при котором их работа будет безаварийной. В открытых системах работает только статическое давление с естественной циркуляцией, которое сложно поддается регулированию, поэтому мы подробней рассмотрим систему закрытого типа.

Читать также: Давление в расширительном бачке отопления: какое должно быть и как проверить.

Как исправить ситуацию

При обнаружении повышения или снижения напора жидкости, прежде всего, необходимо определить, выходят ли отклонения за границы нормы. Если стрелка на манометре находится в зеленой зоне, все в порядке, в белой зоне – давление занижено, а в красной – завышено. Большинство отклонений можно устранить самостоятельно.

Система оснащена двумя клапанами. Один служит для нагнетания теплоносителя, то есть повышения напора, а второй имеет обратное действие и нужен для стравливания жидкости. Прежде всего, стоит воспользоваться одним из этих клапанов в зависимости от типа проблемы. При этом если нужно уменьшить напор теплоносителя, понадобится емкость, в которую будет сливаться лишняя вода.

Для нормализации напора жидкости в каждой закрытой теплосети должен устанавливаться расширительный бак. Это непроницаемая конструкция из стали, состоящая из двух емкостей, одна из которых подключена к системе отопления, а вторая содержит воздух. Разделяет камеры между собой резиновая мембрана, которая при повышении напора смещается в сторону емкости с воздухом, уменьшая тем самым натиск воды.

Более эффективно бороться с перепадами давления можно, если установить предохранительный клапан, воздухоотводчик и манометр. Выполняя каждый свою функцию, эти приборы совместно дают гарантию надежной работы системы.

Манометр демонстрирует, нет ли отклонений от нормы. Воздухоотводчик предотвращает появление воздушных пробок.

Предохранительный клапан при достижении предельных показателей напора воды удаляет из системы ее излишки, направляя их в канализацию или специальный резервуар.

Кроме выше перечисленных методов стабилизации теплосети, существуют приборы, которые полностью автоматизируют контроль и настройку всех параметров системы. Но они имеют высокую стоимость, что делает целесообразность их покупки для установки в частном доме сомнительной.

Рабочие характеристики батарей

Обилие различных радиаторов отопления, наводнивших современный рынок сантехники, буквально провоцирует потребителей на замену устаревшей морально чугунной теплотехники.

Критериями их выбора, в первую очередь, являются:

материал,
рабочее давление,
паспортная тепловая мощность,
внешний вид.

При этом совершенно не учитываются возможные сложности эксплуатации приобретаемого обогревательного устройства в составе непредсказуемой отечественной системы центрального отопления. Зарубежные производители красивых радиаторов из алюминия или стали совершенно не подстраховываются от гидравлических ударов, когда давление в батареях отопления подскакивает до 20−30 атм. коррозии внутренних полостей при выпущенной на полгода воде, от газообразования в алюминиевых радиаторах при протекании теплоносителя с примесями меди и резких перепадов температур. У них этих проблем просто нет, чего нельзя сказать о системах отопления наших многоэтажек.

Характеристики чугунных радиаторов

инертность к плохому качеству теплоносителя;
рабочее давление — 9 атм. опрессовочное — 15 атм.;
выдерживают температуру теплоносителя 120 0 С;
недостатки — боится гидроударов.

Характеристики стальных радиаторов

рабочее — до 10 атм.;
температура теплоносителя — до 120 0 С;
хорошо регулируется термовентилем;
недостаток — коррозионно неустойчивы.

Характеристики алюминиевых радиаторов

рабочее — до 6 атм. но для усиленных конструкций — до 10 атм.;
хорошо регулируются термовентилем;
недостаток — подверженность электрохимической коррозии и газообразованию, что приводит к образованию воздушных пробок.

Характеристики биметаллических радиаторов

рабочее — до 20 атм. для усиленных конструкций — до 35 атм.;
неплохая коррозионностойкость;
температура теплоносителя — свыше 120 0 С.

Это важно! Собираясь приобретать новые радиаторы, не стесняйтесь обращаться в свою структуру ЖКХ, чтобы точно узнать значения рабочего и испытательного давлений в вашем доме. Раз в год оно подается, более высокое, чем рабочее, для выяснения слабых мест в системе. Оно может оказаться выше разрешенного для вашего нового радиатора

Оно может оказаться выше разрешенного для вашего нового радиатора.

Надоели водонагреватели-бочонки? Купите плоский бойлер!
Краткий обзор некоторых моделей водяных полотенцесушителей
Производители трубчатых батарей отопления
Немного об алюминиевых батареях отопления

Почему важна настройка газового котла и что она даст

Котел сам по себе довольно прост в устройстве, но тем не менее часть электрических узлов способна проработать только определённое количество циклов включения/выключения.

Если неправильно настроить мощность, котёл будет постоянно включаться через очень короткие промежутки времени, сокращая тем самым тот жизненный путь, что и так не очень щедрой рукой отмерил ему производитель. Запланированное устаревание – оно такое…

У меня, к примеру, пока ещё не стоят межкомнатные двери и входная дверь в доме — от городской квартиры. Все надеюсь выиграть в лотерею и купить все необходимое для переселения.

А пока я уповаю на удачу и вторую зиму топлю дом вхолостую, котёл довольно часто включается, т. к. без нормальных дверей тепло, конечно, потихоньку убегает.

Как гласит слоган .

Вторым ключевым моментом для котлов с контуром горячего водоснабжения является плавность хода газового клапана, который регулирует интенсивность пламени горелки.

Отсюда комфорт банно-ванных процедур. Для того чтобы не свариться и не замерзнуть от контрастного душа – настройки котла должны быть правильными.

На своей шкуре я в прямом и переносном смысле ощутил, каково это, если розжиг не настроен плавно. В квартире, где я дожидаюсь новоселья, по стечению обстоятельств, тоже стоит газовый котёл.

Первоначально пламя розжига настроили по принципу «лишь бы горело», поэтому воду кидало то в жар, то в холод. Пока грамотный специалист все не исправил настройками розжига.

Эти кольца используются, если длина дымохода около метра или меньше. Говорят, тоже помогают сэкономить 4-5 % газа за счёт того, что меньше тепла улетит в «трубу».

Ну и как же без финансового вопроса. Нельзя забывать про экономию газа. Помимо настройки, можно использовать термостаты и кольцо, ограничивающее потери тепла через выпускную трубу.

Лучше, конечно, применять их в тандеме для более эффективного расхода газа. Ходят слухи, по крайней мере мне рассказывали это работники местного райгаза, что датчик и кольцо дымохода могут сохранить от 5 до 40 % ваших денег.

Общие сведения об электрических котлах

Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей. Производители электрических котлов предлагают следующие виды оборудования:

ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.

При работе последнего устройства возникают вихревые токи, и образуется тепловая энергия.

Контроль давления в котле

Если система работает стабильно, то нет необходимости постоянно проверять состояние давления в котле. Специалисты говорят, что в этом случае достаточно будет осмотра отопительной конструкции только 1 раз в месяц. Однако бывают случаи, когда это нужно сделать дополнительно:

В начале отопительного сезона. Перед началом зимы следует еще раз проверить работу всей системы, поскольку в холодное время года оно играет важную роль для жизнеобеспечения жильцов.
После прокачки радиаторов. Если вам пришлось их дополнительно прокачивать, то нужно контролировать стабильность давления в котле – стрелка не должна сместиться слишком низко.

Если же система работает и стабильно, и нет подозрений на появление неполадок, то достаточно контролировать этот показатель манометром в обычном режиме.

Центральное отопление

Трасса

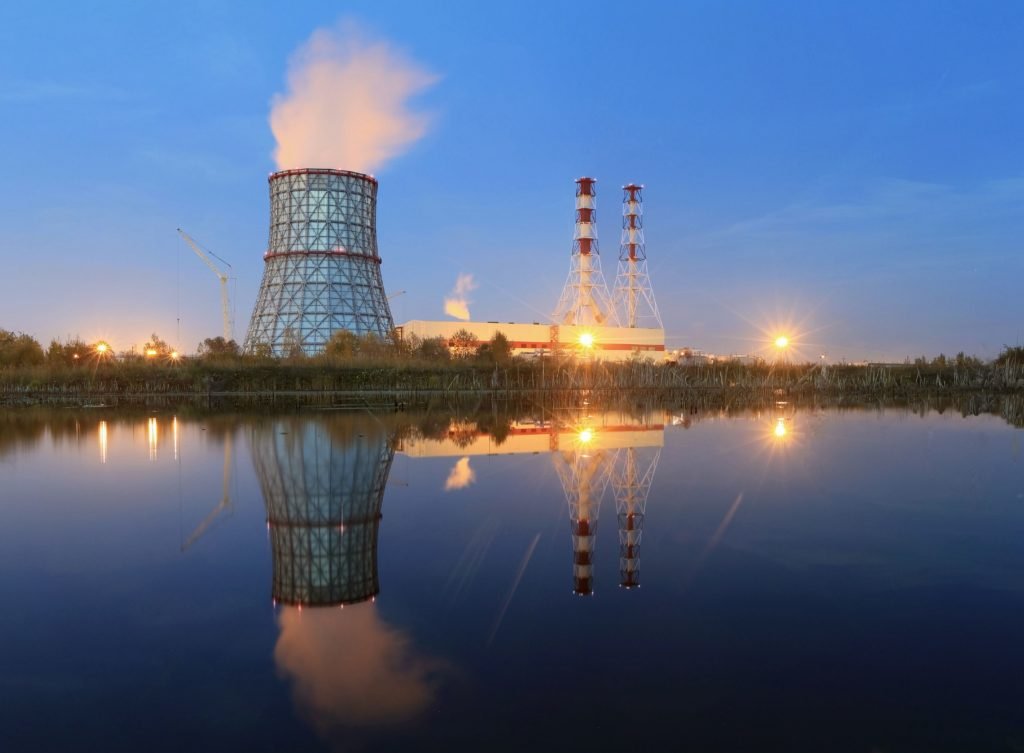

На выходе из ТЭЦ давление на подающей нитке теплотрассы достигает 7-8 кгс/см2, на обратной — примерно 3 кгс/см2. Благодаря гидравлическим потерям и большому количеству подключенных между нитками потребителей при замере на конечных домах давление на подаче уменьшится до 5,5 — 6 кгс/см2, а на обратке — поднимется до 4 кгс/см2;

В отопительный сезон слесаря Теплосетей проводят периодические замеры давления в тепловых колодцах. Для этой цели в них установлены сбросники диаметров ДУ15 — ДУ25;
Манометры в тепловых колодцах не устанавливают стационарно, а вкручивают при каждом замере. Тем самым исключается кража приборов и «залипание» их стрелок при неизменных в течение длительного времени показаниях;

Раз в год, после окончания отопительного сезона, проводятся испытания трассы на плотность. При этом давление в обеих нитках поднимается до 10 — 12 кгс/см2. Таким образом выявляются все слабые места трассы, нуждающиеся в замене или ремонте: труба, которая не держит соответствующего давления, просто-напросто рвется. Во избежание несчастных случаев и для уменьшения затрат трасса во время испытаний заполняется холодной водой.

Элеватор

Перепад давлений, обеспечивающий циркуляцию в системе отопления многоквартирного дома, составляет всего 0,1 — 0,2 кгс/см, что соответствует напору в 1 — 2 метра. Перепад в 2 — 3 атмосферы на входе лишь обеспечивает работу водоструйного элеватора: сопло впрыскивает горячую воду с более высоким давлением в воду с обратки, вовлекая часть ее объема в повторный цикл циркуляции.

Таким образом обеспечивается минимальный разброс температур между первыми и последними по ходу теплоносителя радиаторами;

Регулируя диаметр сопла, можно менять давление смеси (теплоносителя, поступающего в отопительный контур) и, соответственно, температуру обратки. Традиционно регулировка выполняется расточкой или рассверливанием сопла; при необходимости оно предварительно заваривается для уменьшения рабочего диаметра.

В последние годы стали применяться элеваторы с регулируемыми соплами, позволяющими обойтись без демонтажа элеватора и остановки циркуляции. Увы, я не видел их в деле и не могу описать их возможности из первых рук;

Уменьшить температуру обратки при ее отклонениях от температурного графика в большую сторону можно своими руками, с помощью запорно-регулирующей арматуры. Для этого достаточно частично прикрыть входную задвижку на обратке с контролем перепада по манометру.

При этом задвижка вначале полностью закрывается, а затем открывается до получения нужного значения перепада. Если просто закрыть ее, щечки в дальнейшем могут соскользнуть вниз по штоку и полностью остановить циркуляцию. Цена такой ошибки — гарантированная разморозка подъездного отопления;

Повысить температуру в доме можно, полностью сняв сопло и заглушив подсос элеватора стальным блином, установленным между фланцами. Это практикуется в сильные холода при большом количестве жалоб на холод в квартирах;

На фланцах элеваторных узлов с циркуляционными врезками ГВС (как минимум по две врезки на подаче и обратке) между врезками ставятся подпорные шайбы, обеспечивающие циркуляцию при запитке ГВС с одной нитки. Диаметр такой шайбы обычно на 1 мм больше диаметра сопла. Шайба создает перепад в пределах полуметра (0,05 атмосферы).

Внутриквартирная разводка

Давление в стояках, подводках и радиаторах на нижнем этаже дома по понятным причинам равно давлению смеси или обратки и составляет 3 — 4 кгс/см. С каждым этажом оно уменьшается примерно на 0,3 атмосферы (избыточное давление в 1 атмосферу поднимает водяной столб на 10 метров).

Гидроудары

Гидроудар — это кратковременное повышение давления на фронте воды при резкой остановке потока. Оно является практическим следствием того, что вода почти несжимаема и обладает определенной инерцией. Гидроудар может возникнуть при быстром заполнении сброшенного контура с небольшим количеством воздуха в нем или при резком закрытии запорной арматуры во время циркуляции.
Давление при гидроударе может достигать значений в 25 — 30 атмосфер. Именно на эти значения лучше ориентироваться при проектировании систем, подключенных к центральному отоплению
.
