Воздух в системе отопления: причины появления, как развоздушить систему?

3 Другие методы

Существуют и другие способы, позволяющие удалить воздушную пробку из радиаторов. Система разделяется на два типа:

1. Естественная циркуляция. Чтобы вывести воздух используют расширительный бак, который установлен на самой высокой точке. Как правило, больший процент уходит самостоятельно в процессе нагрева теплоносителя. В случае если пробка остается, то необходимо увеличить объем жидкости, но перед этим требуется открыть воздухоотводчики. Таким образом, теплоноситель автоматически выводит пузыри наружу.
2. Принудительная циркуляция. Трубы и батареи всегда располагаются ровно, без какого-либо наклона. Чтобы вывести из них воздух, применяют воздухоотводчики, они всегда устанавливаются на изгибе и на самых высоких точках. Это связано с тем, что именно в таких местах образуются пробки.

Источники попадания воздуха в систему

Основные причины завоздушивания:

Замена различных элементов отопления;
Ремонтные работы на стояках и отопительных приборах;
Дренаж теплоносителя;
Конструктивные и эксплутационные ошибки отопительной системы;
Низкое давление;
Засорение труб;
Разгерметизация системы по причине деформации;
Отсутствие или неисправность воздухоотводчиков.

Читать также: Почему журчит вода в системе отопления: гул и стук стояков

Особенное внимание следует уделять процессу заправки отопительного контура теплоносителем. При неправильном подходе к делу, при слишком быстром наполнении системы, жидкость воздушит

Кислород растворяется в воде, наполняя ее пузырьками. Через некоторый промежуток времени, воздух собирается в отдельных местах, создавая пустоты, блокирующие нормальное функционирование приборов отопления.

Вода как самостоятельный виновник газообразования

Не только искусственные причины влияют на появление кислорода. Система воздушится также от физического свойства горячей воды выделять воздух. В отопительный контур попадает растворенная в жидкости газовая смесь.

Количество последней определяется видом используемого теплоносителя, который берется при наполнении и подбавке. В холодной жидкости содержится воздух от 30 г на тонну. Водопроводная вода объемом в 7 м3 выделит при увеличении температуры с 10 до 95 °С около 0,20 м3 газа. Этого количества хватит, чтобы закупорить трубопровод диаметром 0,5 см на расстояние более 100 м. Такая воздушная подушка приведет к полной блокировке системы отопления, почему и требует заблаговременного предупреждения.

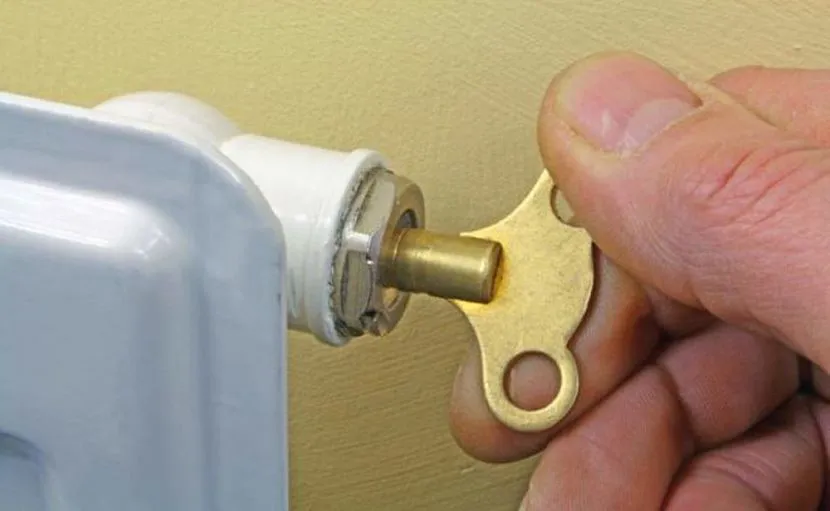

Кран Маевского

Конструкция крана Маевского

Он предназначен для устранения воздушной пробки в батарее отопления. Несмотря на небольшой размер, кран Маевского способствует эффективному удалению скопившегося пара не только в радиаторах, но и в трубах.

Конструктивно он представляет собой игольчатый клапан, заключенный в металлическом корпусе. Как удалить воздушную пробку из системы отопления с его помощью? Сначала нужно определиться с моделью устройства.

Ручные краны

После установки в верхний патрубок радиатора выпуск воздуха осуществляется после поворота накидной гайки на кране. Удаление воздушной пробки из системы отопления с помощью ручного крана Маевского выполняется по следующей схеме:

Заполнение системы теплоносителем. Краны на радиаторах при этом находятся в закрытом состоянии;
По достижении максимального уровня подача воды прекращается;
Установив в устройствах требуемый зазор игольчатого ограничителя, открываются краны;
Одновременно с этим возобновляется подача теплоносителя.

Вода добавляется в систему до тех пор, пока из всех кранов Маевского не начинает идти жидкость. Обязательно проверяется отсутствие воздушной струи. Такой метод эффективен для удаления воздушной пробки в радиаторах отопления при первом запуске системы, перед сезоном или при появлении завоздушенности во время эксплуатации.

Ручные модели эффективно устранят воздушную пробку в радиаторе как для автономного, так и для центрального отопления. Главное, – правильно подобрать монтажную резьбу. В большинстве случаев она равна 1/2”, но есть модели и с нестандартным размером 3/4”.

Автоматические краны

Автоматический кран Маевского

В отличие от вышеописанной модели в их конструкции на торец игольчатого клапана устанавливается седло с определенной площадью поверхности. В сочетании с обратной пружиной, степень прижатия которой определяет критическое значение давления, при котором кран открывается. Подробное устройство предназначено для автоматического пробития пробки в отоплении при превышении критического значения температуры и как следствие — давления.

Однако, перед монтажом следует ознакомиться со спецификой работы этой модели:

Для предотвращения попадания воды на пол в конструкции должен быть предусмотрен патрубок для слива избыточного количества воды в канализацию;
При долгом застое седло клапана может покрыться известковым налетом, который затруднит его открытие. Поэтому рекомендуют 1 раз в 2-3 месяца открывать кран вручную. Этапы процедуры нужно сделать перед первым запуском отопления;
Устанавливаемое максимальное давление открытия не должно превышать критическое всей системы. Для того чтобы убрать воздушную пробку из отопления в автоматическом режиме значение давления на кране должно быть меньше максимального на 5-10%.

Что лучше установить: автоматический или ручной кран Маевского? Если работа системы не предусматривает резких скачков давления — на радиаторы можно поставить ручные модели. Для автономного отопления отдают предпочтение автоматическим.

Лучше всего выбирать модели, изготовленные из латуни. Во время выгона воздушной пробки из отопления они могут выдержать не только критическое значение давления, но и температуры. Стальной корпус подвержен разрушению и ржавлению.

О ловушках воздуха в системе отопления

В системе может присутствовать горб на подающей магистрали. Пузырь легко зайдет в этот горб, но выйти ему будет крайне трудно. Порою вообще невозможно. Тут мы имеем самый трудный случай. В зависимости от крутизны горба мы этот воздух вообще можем из системы не вынуть никогда. Только если распилить трубу в самой верхней части и врезать клапан для стравливания воздуха.

Существуют сложные приборы в системе отопления, из которых воздух не может выйти в принципе. Это, например, радиатор. Если у радиатора вход и выход с одной стороны (например, слева), а вторая сторона (правая) имеет заглушки сверху и снизу, то этот радиатор будет собирать воздух справа и сам он оттуда никогда не уйдет. И мы никакими манипуляциями этот пузырь оттуда выгнать не сможем. Другой популярный случай, когда вода входит в радиатор снизу и выходит снизу. Тогда вверху радиатора может образоваться пузырь и его тоже через низ радиатора не выгонишь.

Радиатор — ловушка воздуха

Спуск воздуха из отопительной сети

Теперь разберемся, как убрать завоздушенность системы отопления. Чтобы можно было спускать воздух из отопительной сети, на этапе монтажа устанавливаются специальные приспособления и краны.

Воздушный сепаратор

Сепаратор предназначен не для спуска воздуха, а для выделения из теплоносителя растворенного кислорода. При нагревании воды кислород образует мелкие пузырьки. Сепаратор можно установить в любой точке сети. При прохождении теплового носителя через это приспособление растворенный кислород преобразуется в мелкие пузырьки, которые собираются и выводятся из контура.

Воздушный сепаратор является составным элементом сепараторного узла. Он монтируется в подвале многоэтажного дома. Усовершенствованные сепараторы выводят из теплоносителя воздух и очищают его от различных примесей и загрязняющих частиц. Эти приспособления чаще устанавливаются в домах с централизованными отопительными сетями.

Кран Маевского

Арматура устанавливается на отопительные приборы специально для развоздушивания контура. Достаточно просто открыть кран и стравить воздух.

Краны Маевского имеют штуцер. При его открывании обеспечивается доступ в отопительные сети. Поскольку пробки собираются в верхней точки сети или радиатора, этот кран устанавливается только на верхний патрубок. В многоэтажках краны Маевского монтируют на приборы, установленные в квартирах на последнем этаже.

Чаще эту разновидность арматуры используют в системах открытого типа с естественной циркуляцией, но и контуры с принудительным током теплоносителя не застрахованы от образования воздушных пробок. Краны защищают от снижения эффективности обогрева многоквартирного дома.

Для использования устройства не нужно привлекать специалистов. Чтобы провести спуск воздуха, под кран на пол подставляют ведро или таз. Вместо этого можно надеть на кран шланг подходящей длины и опустить один его конец в раковину или ванную. Это делают потому, что вместе с воздушными пробками выходит некоторое количество теплового носителя.

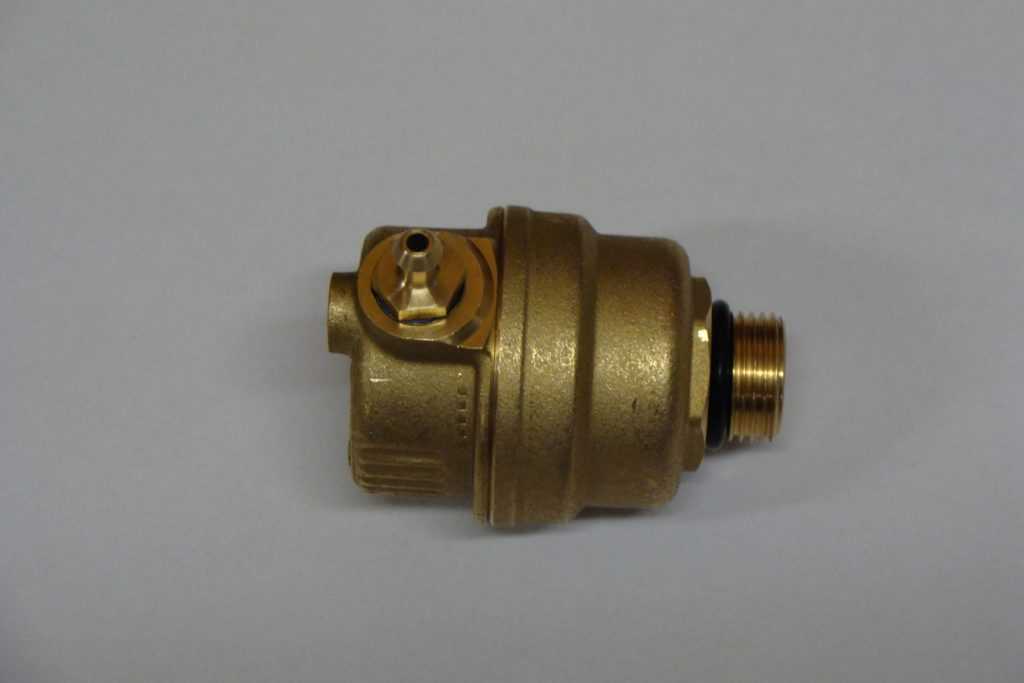

Автоматический воздухоотводчик

Эти устройства предназначены для спуска воздуха в автоматическом режиме (без участия человека).

Принцип работы автоматического воздухоотводчика следующий:

Внутри прибора есть специальный поплавок, соединенный со штоком. Последнее устройство поджимается специальной пружиной.
При заполнении корпуса воздухоотводчика теплоносителем поплавок оказывает давление на шток, перекрывающий поступление воздуха в отопительные сети. То есть при прохождении теплоносителем поплавка исключено завоздушивание системы.
Если в корпус попадает воздушная пробка, которая движется по сети вместе с жидкостью, то шток открывает отверстие, и воздух выходит из контура.

Подобный принцип работы используется во всех автоматических воздухоотводчиках. При условии правильного монтажа устройство долго и исправно работает.

Но иногда даже такие простые и надежные конструкции дают сбой в работе:

Если в сети циркулирует тепловой носитель низкого качества, то на штоке откладывается солевой налет. Из-за этого устройство неплотно закрывает проход, что вызывает протечки. Для решения проблемы достаточно снять крышку и тщательно очистить шток от налета.
Иногда наблюдается подтекание теплоносителя в месте крепления крышки к корпусу. Такое бывает, если резиновая прокладка износилась. Для устранения течи просто замените прокладку.

Теперь вы знаете, как устранить завоздушивание системы отопления с помощью специальных приспособлений. Но иногда бывают такие ситуации, когда выявить место формирования воздушной пробки невозможно.

В этом случае воздух стравливают в процессе эксплуатации сети следующим образом:

Если повысить температуру воды и давление в сети, то воздушные пробки перемещаются к месту, где их проще обнаружить и стравить с помощью специальных приспособлений.
Сантехники с опытом работы могут ударами по трубопроводам выгнать пробку. Но этот способ могут использовать только опытные специалисты, потому что необходимо знать, где и как ударить по трубе. Более того, эта методика не всегда помогает решить проблему.

https://youtube.com/watch?v=vN0NJYtmgqU

Если автономный отопительный контур часто завоздушивается, то проблему можно решить установкой автоматического воздухоотводчика. Некоторые разновидности систем нуждаются в обязательном монтаже кранов Маевского на каждый радиатор. Благодаря регулярному стравливанию воздуха отопительная система будет эффективно и бесперебойно работать.

Признаки завоздушивания

Снижение давления в системе

К признакам завоздушивания можно отнести:

Появление шума в радиаторах. При возникновении булькающих звуков можно быть уверенным, что в радиаторе появился воздух. Неравномерность прогрева батареи

Обратив внимание на теплоотдачу радиатора следует понять, что именно стало причиной. Одной из них и является завоздушивание

Но неравномерная теплоотдача также может быть следствием наличия в радиаторе грязи. Чаще всего при завоздушивании трубы являются горячими, а радиатор имеет меньшую температуру. Снижение давления в системе. Воздух попадает в систему при ее разгерметизации, поэтому пари завоздушивании часто появляются протечки. При снижении давления следует внимательно осмотреть трубопровод и радиаторы и подтанять все соединения. Если они надежно закручены, стоит проверить целостность труб.

Описанных признаков достаточно для того, чтобы определить, что произошло завоздушивание системы.

Как завоздушивание влияет на систему отопления

Одной из наиболее серьезных проблем является значительное снижение теплоотдачи. Также при наличии большого количества воздуха циркуляция теплоносителя может прекратиться. Также завоздушивание системы отопления становится причиной и других проблем:

увеличение трат на отопление,
появление ржавчину внутри труб и радиаторов,
появление протечек.

Также во время образования воздушных пробок может появляться достаточно громкий шум в квартире. Во время движения воздуха появляется вибрация, которая может стать причиной ослабления резьбовых соединений.

Применение крана Маевского

Краном Маевского называется небольшое устройство, имеющее специальный штуцер, при откручивании которого открывается доступ в отопительную систему. Так как воздушные пузыри скапливаются в верхней части батарей отопления, устройство устанавливается в верхний патрубок.

Кран стоит устанавливать и в городских квартирах, так как даже в системе с принудительной циркуляцией теплоносителя воздух является серьезной помехой, способствующей снижению эффективности работы системы. Это означает, что спускать воздух придется в любом случае.

Так как воздух скапливается вверху, устанавливать кран Маевского следует в верхней квартире многоэтажного дома. Благодаря такому приспособлению спускать воздух можно самостоятельно, не вызывая сантехников. Сделать это очень легко даже не обладая опытом.

Применение сепаратора воздуха

Отличие сепаратора от крана Маевского состоит в том, что такое устройство предназначено не для удаления воздушной пробки, а для устранения воздуха, растворенного в воде. Это позволяет произвести установку данного устройства в любое место отопительной системы.

Удаление воздуха происходит методом ее преобразования в пузырьки, их сбором и выводом наружу. Данный прибор можно назвать частью сепараторного узла, устанавливаемого в подвале многоэтажного дома.

В настоящее время появляются новые устройства, которые отвечают не только за сбор воздуха, но еще и за удаление из системы отопления мусора. Устанавливаются такие приборы в зданиях, где используется центральная отопительная сеть.

Автоматические воздухоотводчики

Такие устройства способствуют устранения воздуха в автоматическом режиме и не требуют участия человека. Они работают следующим образом:

Теплоноситель проходит внутри воздухоотводчика, в котором установлен поплавок.
Данный элемент устройства связан со штоком, на который давит пружина
Во время заполнения корпуса устройства водой поплавок начинает давить на шток, в результате чего происходит перекрытие доступа воздуха в систему.
В случае, когда теплоносителя внутри устройства нет и появляется воздушная пробка, шток открывает проход.

По такому принципу работают практически все автоматические воздухоотводчики. При правильной установке такие устройства могут работать длительное время без поломок. Но проблемы все же могут появиться в нескольких случаях:

Если теплоноситель имеет низкое качество, на штоке со временем происходит образование солевого налета. Это становится причиной недостаточно плотного перекрытия прохода, из-за чего и возникают протечки. Чтобы устранить данную проблему, достаточно открыть крышку устройства и почистить иглу.
Также в процессе эксплуатации системы может происходить подтекание теплоносителя в месте, где крышка соединяется с корпусом устройства. Причина проблемы достаточно проста – появление дефектов на резиновой прокладке. Для устранения протечек достаточно поменять ее на новую.

Рассмотрев способы устранения завоздушивания можно легко подобрать подходящее устройство.

Когда нужно стравливать воздух из батарей

Любой газ намного легче воды, и поэтому, попадая в радиатор, он начинает скапливаться в верхней точке. Если процесс будет продолжаться, то воздух начинает расширяться и опускать уровень воды. В результате 50% объёма радиатора и более может оставаться без воды. Отопительный прибор практически перестаёт функционировать. Поэтому стравливать воздух из батарей нужно обязательно в любом случае.

Чтобы знать, когда нужно спустить воздух из радиатора отопления в квартире многоэтажного дома, надо понимать, когда чаще всего он туда попадает. Это происходит при следующих обстоятельствах.

По окончании отопительного сезона в летний период службы теплоснабжения осуществляют профилактические мероприятия, в течение которых теплоноситель сливают из системы, как частично, так и полностью. Перед началом холодов в систему заливают новую воду. Вместе с ней в радиаторы попадают газовые смеси.
Владельцы частных домов летом часто сами занимаются ремонтом автономной системой отопления. В результате неумелых действий в систему обогрева заходит воздух.
В многоквартирных домах с чугунными батареями в летний период специально спускают воду. Это делают, чтобы избежать работ по замене прокладок между регистрами. Если в системе оставлять теплоноситель, то старые радиаторы могут потечь (узнайте, что делать если потек радиатор) в местах соединений секций из-за охлаждения воды и падения давления. Когда придётся запускать систему отопления снова, в неё зайдёт большое количество воздуха.
За летний период объём теплоносителя заметно уменьшается в объёме. При открытии запорной арматуры из-за отрицательного давления заливаемая вода всасывает в себя газы и заполняет ими все стояки.

Устройство автоматического отведения воздуха

С помощью этого полезного механизма воздух автоматически удаляется из системы, не требуя вмешательства хозяина.

Работает устройство по следующему принципу:

В корпус со встроенным пластмассовым поплавком подается теплоноситель.
С помощью флажка на поплавке происходит давление на шток с пружинкой.
В результате открывается доступ воздуха к атмосфере, поэтому он выходит.
После заполнения корпуса водой поплавок начинает давить на шток, при этом отверстие для выхода воздуха перекрывается.

Подобные устройства отличаются надежностью и долговечностью, однако встречаются ситуации, когда механизмы выходят из строя. Основной причиной этого является следующее:

Обрастание внутренних элементов солями жесткости. При прохождении через механизм теплоносителя низкого качества на игле образуются наросты, которые снижают эффективность ее работы. Решить проблему подобного типа можно самостоятельно, достаточно открутить крышку и почистить внутренние части устройства.
Разрушение уплотнительного кольца. Результатом этой ситуации становится образование протечек под крышкой. Чтобы решить проблему, необходимо заменить уплотнительное кольцо или намотать паклю на резьбу.

Таким образом, образование воздуха в отопительной системе является неизбежностью, но оставлять без внимания эту проблему нельзя. Необходимо регулярно удалять воздух из отопительного контура, очень ответственно подходя к процессу.

Решать проблемы подобного типа можно несколькими способами, о которых было рассказано выше. Выбирать вариант решения этого вопроса нужно в зависимости от причин завоздушивания системы отопления, поэтому рекомендуется обратиться за советом к профессиональным мастерам.

Спуск воздуха через заглушку

В случае если на отопительных приборах отсутствуют какие-либо краны, такая проблема, как воздушная пробка в системе отопления дома, усложняется многократно. Потребуется раскрутить одну из заглушек.

Для этих целей следует подготовить большой разводной гаечный ключ. Под заглушку необходимо подставить емкость.
Далее ключом захватывается заглушка и очень аккуратно проворачивается.
Недопустимо полностью выкручивать заглушку, так как в отопительной системе может быть высокое давление, теплоноситель большим напором отправится прямиком в помещение, и справиться со сложившейся ситуацией будет проблематично

Именно поэтому заглушку следует проворачивать с особой осторожностью.
Желательно предварительно выключить в помещении всю имеющуюся технику, закрыть плотно оконные и дверные проемы. В процессе проворачивания заглушки необходимо прислушиваться. При появлении небольшого шипения дальше проворачивать заглушку не следует.
В этот момент нужно остановиться и отложить в сторону ключ

Теперь следует дождаться, когда излишки воздуха из отопительного прибора понемногу, но полностью покинут систему. Определить, что пробка в системе отопления вышла, очень просто – из-под заглушки начнет подтекать жидкость.
Затем при помощи большого разводного ключа необходимо плавно и аккуратно вернуть заглушку в исходное положение.

При появлении небольшого шипения дальше проворачивать заглушку не следует.
В этот момент нужно остановиться и отложить в сторону ключ. Теперь следует дождаться, когда излишки воздуха из отопительного прибора понемногу, но полностью покинут систему. Определить, что пробка в системе отопления вышла, очень просто – из-под заглушки начнет подтекать жидкость.
Затем при помощи большого разводного ключа необходимо плавно и аккуратно вернуть заглушку в исходное положение.

Как бороться с воздушными пробками

Выше мы разобрали основные причины, почему воздушит систему отопления при централизованной или автономной подаче теплоносителя. Теперь рассмотрим, как избежать возникновения воздушных пробок и как бороться с последствиями этой проблемы.

Как спустить воздух в многоэтажном доме

Ключом или отверткой откручивают клапан до тех пор, пока не послышится характерное шипениеИсточник build.ru

В современных системах отопления на радиаторы устанавливают краны (клапаны) Маевского, которые позволяют стравить воздух с батареи. Если такая запорная арматура есть в вашем доме или квартире, то воспользуйтесь данным устройством. Для этого подставьте под край радиатора в зоне крана миску или глубокую тарелку, после чего начинайте откручивать клапан до тех пор, пока не услышите характерное шипение. Теперь остается только ждать. Когда потечет вода, не спешите завинчивать кран обратно, но спустите хотя бы полведра воды, чтобы убедиться в отсутствии газа в жидкости. Такую операцию проделайте со всеми батареями, где неравномерно нагреваются секции.

При завоздушивании водяной системы отопления в многоэтажном доме клапан Маевского может выручить далеко не всегда – здесь нужны более радикальные меры. В старых домах хрущевской и даже брежневской постройки сантехники иногда на верхнем этаже в основной лежак подачи теплоносителя вертикально врезали полдюймовую трубу с краном для спуска воздуха. Если такая труба есть в вашем подъезде, то ликвидировать пробку не составит никакого труда – только подставляй ведра и сливай воду в унитаз ближайшей квартиры до тех пор, пока кран не перестанет «чихать». Это будет указывать на то, что газ из теплоносителя ликвидирован.

Таким краном на верхнем этаже можно спустить воздух во всем стояке многоэтажного домаИсточник yandex.ru

Но как быть тем, жителям городских квартир, где нет такого приспособления, которое позволяет стравить воздух из подъезда? Да, конечно, положение может спасти шаровый кран, который вместо заглушки устанавливают на радиаторе в самой верхней квартире. Сливая воду при помощи такой запорной арматуры до тех пор, пока кран не перестанет «чихать», вы сможете развоздушить часть системы. Конечно, это не совсем удобно для жильцов той квартиры, ведь придется спустить от пяти до двадцати ведер (зависит от количества этажей в доме), но, это единственный оптимальный выход из создавшейся ситуации.

Удаление воздуха в системе отопления таким путем не означает, что будут горячими все радиаторы в квартире или во всем подъезде – это касается только того стояка, куда подключена батарея с запорной арматурой. То есть, комнаты в квартире многоэтажного здания обогреваются от разных стояков, что вы сами можете увидеть, посмотрев, в какую сторону отходят трубы контура. Например, радиатор, установленный под окном балконного блока, как правило, подключен вместе с отопительным прибором соседа, находящегося за стенкой и не имеет ничего общего с обогревателями из других комнат.

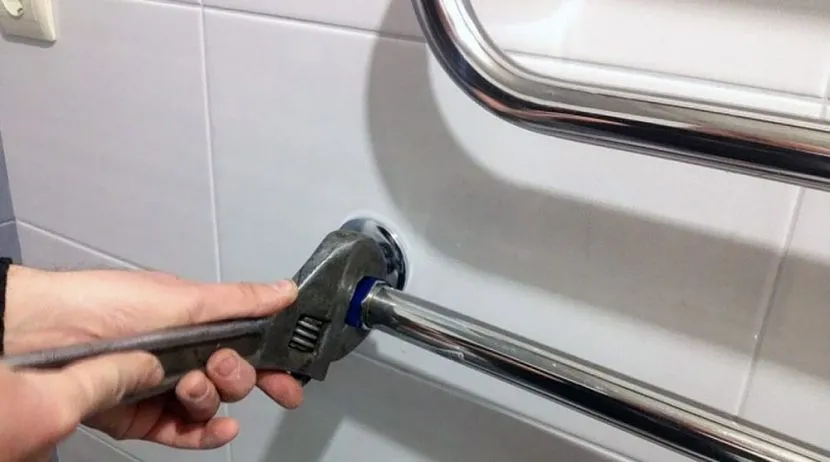

Придется открутить гайку, которая соединяет трубу горячего водоснабжения с полотенцесушителемИсточник stroy-podskazka.ru

Теперь рассмотрим проблему завоздушивания системы в стояке, где установлен полотенцесушитель. Это вообще отдельная труба, к которой не подключаются квартирные радиаторы, если, конечно, кто-то не сделал этого самостоятельно. Когда сушилки по всему стояку горячие, но ваша при этом холодная, то проблема именно в вашем отопительном приборе, но если холодный весь стояк, значит, нужно спускать воду в ванной на самом верхнем этаже здания. Если при монтаже сантехники предусмотрели кран для стравливания воздуха, то можно его попросту открыть, и действовать так, как это описано выше по тексту. Но когда такая запорная арматура отсутствует, то можно открутить сушилку с одной стороны от трубы отопления (только не полностью) и собирать стекающую воду в ведро, пока не ликвидируете пробку.

Если все сушилки на стояке подключены на напрямую, а через байпас (врезаны сбоку в трубу отопления), но ваш полотенцесушитель холодный, а труба горячая, значит, именно в вашем обогревательном приборе скопились газы. Это говорит о том, что, ликвидировать воздушную пробку можно только из вашей ванной комнаты. Но старые сушилки, сделанные из стальных труб, просто вварены в стояк без какой-либо запорной арматуры, и спустить воздух здесь невозможно. В таком случае, вам придется какое-то время выжидать, пока теплоноситель не ликвидирует воздушную пробку собственным напором.

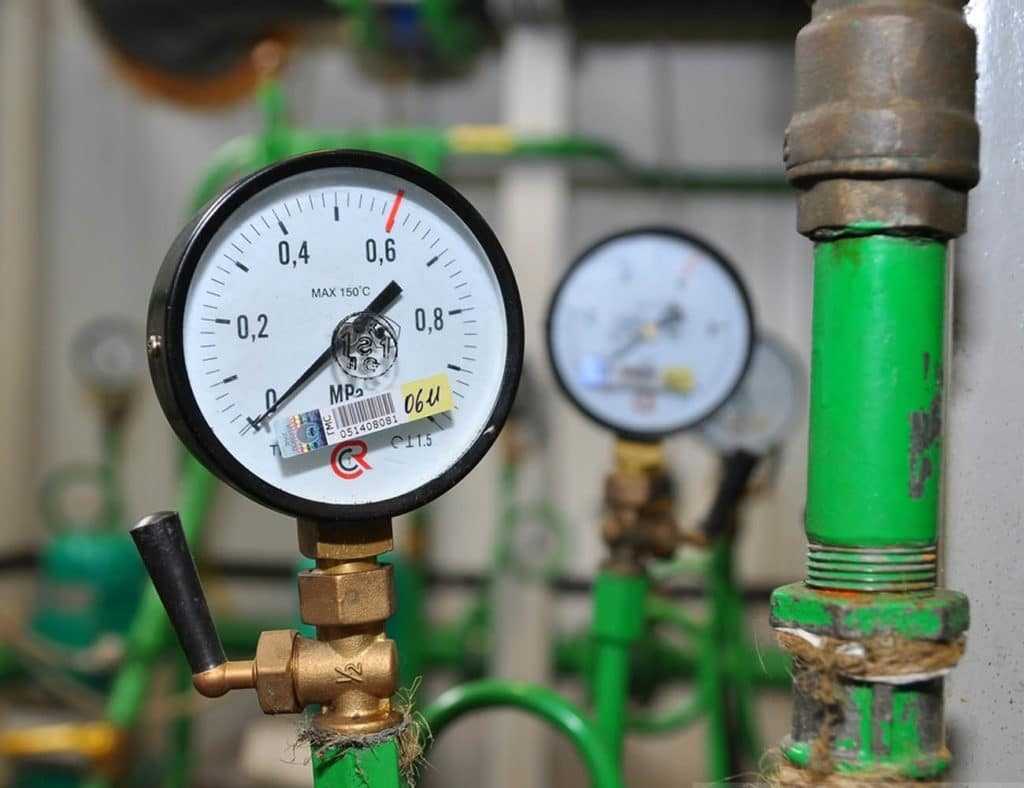

Для справки: в многоэтажных домах с централизованным отоплением номинальное давление теплоносителя (в зависимости от высоты здания) бывает от 4 до 12 бар, а при опрессовке во время запуска системы осенью, может достигать 14 бар.
