Самодельная коптильня холодного копчения

Холодное копчение производится при температуре 20-40°С. Длительность процесса составляет 24-72 часа. Эти аппараты устроены сложнее, чем коптилки горячего копчения.

Устройство коптильни холодного копчения

Такие установки состоят из нескольких отдельных элементов:

• Дымогенератор. В этом аппарате вырабатывается коптильный дым. Может изготавливаться из нержавеющей стали или иметь вид небольшой печки.
• Коптильная камера. Для горячего копчения выполняется из металла или кирпича, для холодной обработки допускается изготовление из досок или фанеры.
• Дымоход. Соединяет коптильную камеру и дымогенератор. Проходя по нему дым остывает до необходимой температуры. Может оснащаться дополнительными приспособлениями — фильтром, сборником конденсата и другими, повышающими качество дыма и готового продукта.

Схема коптильного аппарата холодного копчения

Принцип работы

Самодельная коптильня холодного копчения работает следующим образом:

1. В дымогенератор помещаются опилки и щепа.
2. Щепки поджигаются и, при необходимости, включается компрессор.
3. Появляющийся при этом дым поступает в коптильную камеру к продуктам.
4. Проходя по дымоходу дым остывает и очищается от конденсата и частиц сажи.
5. Попадая в коптилку он придаёт находящимся внутри продуктам специфический вкус и аромат.

Принцип работы дымогенератора

Виды коптилен холодного копчения

Есть разные конструкции таких аппаратов, но они работают по одной схеме.

Коптильня для газовой плиты используется на кухне городской квартиры. Дымогенератор греется конфоркой газовой или электрической плиты, дым из коптильной камеры выходит в вентиляционный канал по дымоотводящей трубке. Для поучения дыма более низкой температуры в дымоход встраивается охладитель.

Схема использования коптильни холодного копчения в домашних условиях на газовой плите

Устройство с дымогенератором. В этих аппаратах дым производят тлеющие опилки и щепа. В коптильную камеру он подаётся при помощи компрессора.

Схема коптильного аппарата холодного копчения с дымогенератором

Самая простая конструкция — с дымоходом в земле. Построить коптильню с таким дымоподводящим каналом можно на склоне холма.

Схема коптильни с дымоходом в земле

Коптильня своими руками с дымогенератором

Самой распространённой конструкцией является коптильная установка с дымогенератором и компрессором:

1. Внутрь дымогенератора помещаются опилки и щепа.
2. Опилки поджигаются и аппарат закрывается крышкой с эжектором.
3. К эжектору с одной стороны подключается компрессор, а с другой присоединяется дымоход.
4. Воздух, проходящий через эжектор, создаёт в дымогенераторе разрежение и подаёт дым через дымоход в коптильную камеру.
5. Через специальные отверстия в нижней части генератора происходит подача воздуха в зону горения щепы.

Другим вариантом генератора дыма является герметичная ёмкость с опилками, помещённая над огнём или электроплитой. При нагреве из щепы выделяется дым, поступающий к продуктам.

Устройство дымогенератора

Простейшая коптильня холодного копчения

Более простым вариантом является установка коптильни на склоне холма и использование в качестве генератора дыма костра или небольшого очага. Дымоход изготавливается из канавы, выкопанной в земле, и накрытой шифером или листами металла.

Над вторым концом дымохода устанавливается коптильная камера, сделанная из металла или дерева. Допускается изготовление коптильни из реек, забитых в землю. В этом случае вся конструкция накрывается полиэтиленовой плёнкой.

Проходя по дымоходному каналу, дым охлаждается и поступает в коптилку остывшим. Для его входа в камеру в дне прорезается отверстие или просто коптилка изготавливается без дна.

Схема коптильни холодного копчения для изготовления своими руками

Оптимальные размеры

Размеры аппарата зависят от необходимой производительности, поэтому перед тем, как сделать коптильню холодного копчения, необходимо определить, сколько человек будут пользоваться устройством:

• для семьи из 4 человек — до 20 литров;
• для нескольких семей или заготовки копчёностей — до 100 литров;
• мини профессиональные аппараты, устанавливаются на небольших фермах или в кафе и ресторанах — более 100 литров.

Электрические коптильни

Огонь не является единственным способом производства дыма. Для этого используется также электроэнергия. Электрическая коптильня своими руками делается горячего или холодного копчения.

Из электроплитки

При копчении в аппарате с электроплиткой внутренняя часть коптильной камеры нагревается до высоких температур, поэтому в этих устройствах возможно только горячее копчение.

Для изготовления такой коптильни необходимо пошагово выполнить следующие операции:

1. Демонтировать морозильную камеру и компрессор.
2. Удалить внутреннюю обшивку, утеплитель и уплотнительную резину.
3. Заделать получившиеся отверстия деревянными пробками или металлическими заплатками.
4. В верхней части корпуса прорезать отверстие Ø100мм для дымохода.
5. К боковым стенкам прикрепить крепления для решёток.
6. Из деревянных брусков или нержавеющих трубок изготовить решётки для продуктов и жиросборного поддона.
7. К дверцам вместо уплотнительной резины прикрепить деревянные бруски и полоски войлока.
8. Поставить на дно коптильного шкафа электроплитку.
9. Поместить на неё старую чугунную сковороду с опилками.

Автоматическая коптилка

Для оснащения домашней коптильни из старого холодильника системами автоматики необходимо установить в верхней части корпуса термодатчик и подключить его вместе с таймером к системе нагрева.

Читать также: Блюда из сушеных кабачков рецепты

Желательно также оснастить коптильню конвекционным и вытяжным вентилятором, а устройство для холодного копчения системой подогрева коптильной камеры.

Из паяльника

Для нагрева опилок вместо ТЭНа или электроплитки может использоваться паяльник:

1. На дно коптильной камеры кладётся кирпич.
2. В консервную банку опилки.
3. Через отверстие в стенке банки в опилки вставляется паяльник.
4. Ёмкость с опилками ставится на дно холодильника и паяльник включается в розетку.

В связи с тем, что мощности паяльника недостаточно, чтобы нагреть внутреннюю часть холодильной камеры до высокой температуры, из этих элементов получится аппарат холодного копчения.

Электростатическая коптильня

В обычных коптилках холодного копчения продукты пропитываются дымом в течении нескольких суток. Это снижает производительность агрегата и приводит к усыханию готовых копчёностей. Но есть способ ускорить этот процесс. Для этого используется умножитель напряжения, электронное зажигание для автомобиля или другой маломощный источник постоянного напряжения 10-20кВ:

1. Над дымоподводящим отверстием устанавливается металлическая сетка с ячейками 5х5мм.
2. К сетке подключается положительный вывод (анод) умножителя напряжения.
3. Дым проходит через сетку и приобретает положительный заряд.
4. Решётки и крюки присоединяются к отрицательному выводу (катоду) умножителя.
5. Продукты, находящиеся на решётках приобретают отрицательный заряд.
6. Дым, при помощи разности потенциалов притягивается к продуктам, что ускоряет процесс копчения.

Развивая тему самодельных коптилен, невозможно пропустить такие вопросы, как виды копчения. Именно от них зависит устройство и принцип конструкции будущего аппарата

Важно понимать сущность процесса копчения, иначе даже строгое следование определенному алгоритму не даст положительных результатов

Каждый мастер, прежде всего, должен осознавать каждый свой шаг. Только в этом случае он сможет проявить инициативу, импровизировать, воплотить свои идеи. Но для грамотного моделирования необходимо досконально знать процесс копчения. Можно, конечно, воспользоваться готовыми чертежами, однако в том и заключается кураж, чтобы сотворить именно свое детище. Сначала уделим немного внимания самому процессу копчения.

Коптильня горячего копчения

Существует множество идей создания коптильни горячего копчения. Здесь представлены самые популярные варианты.

Из ведра

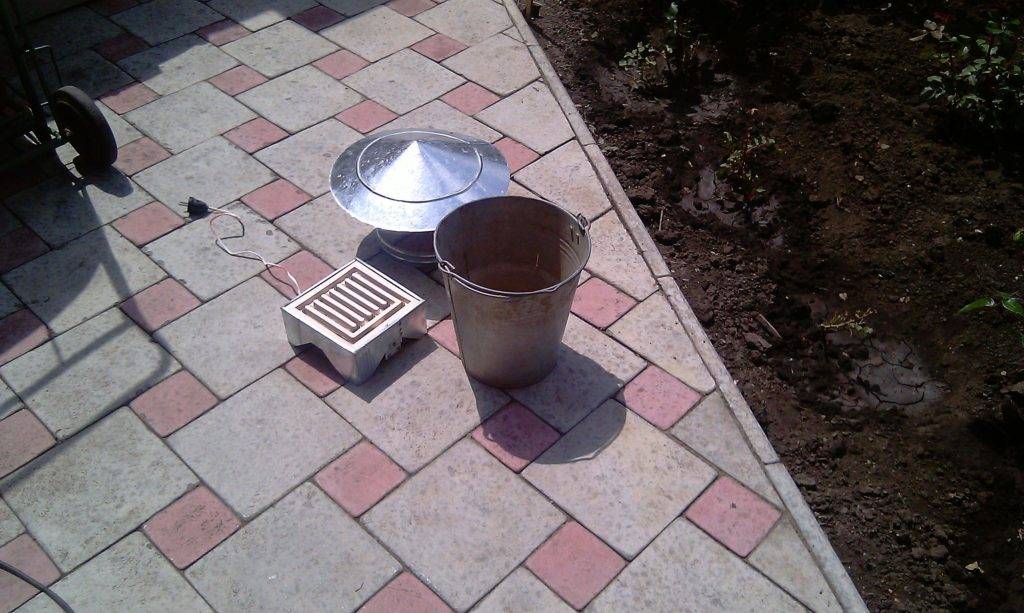

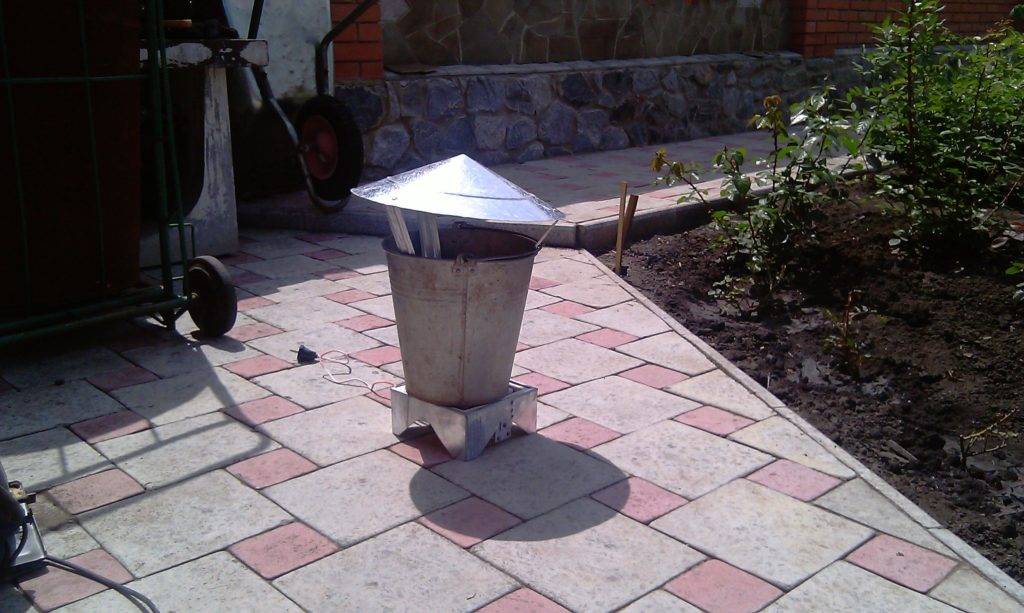

Чтобы сделать простейшую коптилку горячего копчения своими руками, применяется стальное ведро (нельзя использовать цинковый металл). В емкость помещается две сетки из нержавейки. Их расположение должно быть в середине ведра. Первая по центру, а вторая на 15 см выше первой. Днище ведра усыпается деревянной фруктовой стружкой слоем 2 см. Далее, кладется продукт для копчения.

Можно использовать сало, мясо или рыбу. Конструкция сделана! Остается разжечь огонь и поставить ведро на шлакоблоки. Время для копчения составляет 60 минут. Но все зависит от величины приготавливаемого продукта. Через определенное время следует снять ведро и вынуть продукты. Копчености следует проветрить, чтобы запах дыма снизился.

Из бочки

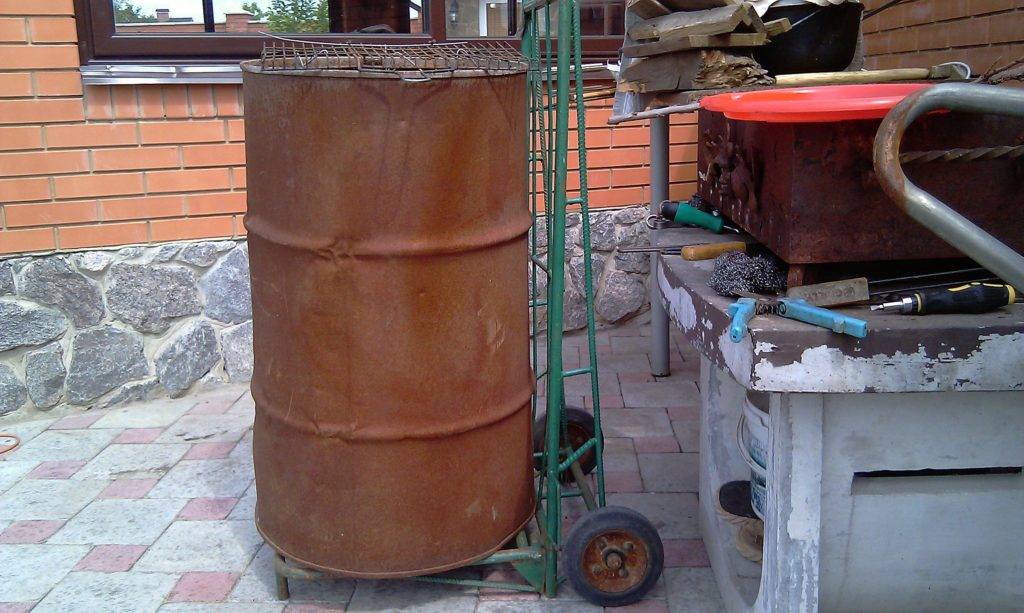

Этот вид коптильни считается одним из популярных. Выбирается бочка на 200 литров. Только необходимо обжечь емкость изнутри до тех пор, пока не выгорят вредоносные элементы. Далее, выполняется очистка поверхности при помощи тряпки и воды.

Применяя сварочный аппарат, приделывают металлические подставки под решетки на 2 уровня. В нижней части прикрепляется сборник для жира. На пруты устанавливаются решетки. Допускается приваривание прутов под крюки, но сетка считается более практичной, если выполняется способ горячего копчения. В качестве крышки можно выбрать металлический или деревянный лист.

Чтобы добиться большей герметизации, рекомендуется поверх крышки накинуть толстое одеяло. На дно укладывается древесная стружка из фруктовых деревьев. Слой должен составлять несколько сантиметров. Затем емкость устанавливается на блоки и разжигается костер. Время приготовления в среднем составляет 120 минут.

Из металлических листов

Это еще один распространенный способ изготовления коптильни. В основном для работы потребуются металлические листы и электрические инструменты по металлу:

• болгарка;
• рулетка и угольник;
• арматура мелкого диаметра;
• сварочный аппарат;
• пару штук железных листов в толщину 2 мм, параметры: 62*157 см.

Подобные материалы и инструменты должны находиться в каждой хозяйской мастерской.

Поэтапное сооружение:

1. Изначально лист делится на 4 куска. Отрезки вырезаются одинакового размера. Только так можно сделать коптильню горячего копчения квадратной формы. Металл режется с помощью болгарки.
2. Все элементы будущего короба собираются сварочными прихватками. Чтобы конструкция получилась ровной, используется угольник. Приваривается деталь за деталью.
3. После прихваток и сборки выполняется обваривание всех сторон сплошными швами — это надо для максимальной герметизации.
4. Далее, по получившемуся размеру вырезается днище коптильни, фиксируется прихватками и обваривается сплошным швом.
5. Затем делается крыша короба. Изготавливаются 4 пластины. Они привариваются к листу таким образом, чтобы получилась крышка с бортами. Ее размер должен получиться на пару миллиметров больше, чем коробок. По завершении процедуры следует проверить работу путем установки крышки на конструкцию.
6. В завершение берутся прутки и привариваются так, чтобы получилось 2 яруса. На эти подставки в будущем будет устанавливаться металлическая сетка. Также с помощью сварки монтируется сборник для жира.

Коптилка готова. Перед приготовлением рыбы или мяса предварительно насыпаются опилки на дно. После этого устанавливаются сетки. На них кладется продукт. Конструкция ставится на шлакоблоки. Разжигается костер и остается следить за процессом в среднем 2 часа.

Надо знать! Параметры коптильни могут быть индивидуальными

Важно, чтобы камера копчения была герметичной. Перед началом работы всегда создаются чертежи — это существенно снизит расход времени на сборку

Плюсы и минусы коптильни из кирпича

Такое сооружение имеет много преимуществ перед коптилками из других материалов:

• кирпич является прочным материалом, обеспечивающим срок службы устройства в десятки лет;
• такая установка будет украшением любой беседки и зоны отдыха;
• большинство кирпичных коптилен являются многофункциональными установками, позволяющими обрабатывать продукты различными способами.

Однако, кроме достоинств, кирпичная коптильня имеет недостатки:

• для постройки необходимы навыки кладки кирпича и работы с бетоном;
• кирпичную коптилку невозможно переместить на другое место;
• большинство таких аппаратов имеют большие размеры и нуждаются в свободной территории для комфортной эксплуатации.

Старый холодильник

Старый холодильник может стать отличным материалом для изготовления коптильни. Благодаря габаритам холодильника на выходе можно получать большое количество копченостей. Такой агрегат можно использовать для установки в помещении.

Коптильню для горячего копчения из старого холодильника можно изготовить таким образом:

1. Из внутренней части холодильника убрать весь облицовочный пластик. Магнитное уплотнение между дверцей и корпусом оставить.
2. Вымыть и тщательно высушить решетки из холодильника, установить обратно. Они не должны быть расположены слишком близко друг к другу.
3. На дверцу прикрепить крючок для закрывания.
4. Если в корпусе есть отверстия, их необходимо оклеить скотчем для герметичности.
5. В верхней части корпуса холодильника вырезать отверстие. Оно предназначено для установки вытяжного вентилятора, а также закрепления трубы, которая будет выводить дым наружу.
6. Установить вентилятор в это отверстие. Подсоединить трубу и вывести ее на улицу.
7. На нижней полке установить поддон для сбора жира.
8. На дно поставить электрическую печь. Для ее шнура для подсоединения к электрической печи нужно заранее сделать отверстие в корпусе.
9. В качестве дымогенератора установить на печку толстостенную емкость, наполненную древесной щепой.

Выбор коптильни

Коптильни используют как промышленного производства, так и самодельные. Они могут быть стационарными и передвижными.

Копчение дымогенератором

Можно коптить рыбу холодного копчения с помощью дымогенератора. Его можно купить в магазине или смастерить в домашних условиях самостоятельно. Преимущества дымогенератора бесспорны:

• можно отказаться от громоздких коптилен;
• используют его как для горячего, так и для холодного копчения;
• не нужно постоянно находиться рядом, он автоматически регулирует подачу дыма в камеру обработки;
• мобильный, лёгкий, можно возить с собой куда вздумается и коптить рыбу холодным копчением, где хочется;
• экономит количество древесных материалов – щепы, опилок.

Копчение рыбы с помощью дымогенератора

В эксплуатации эти аппараты просты и удобны. В корпус дымогенератора помещают древесину с влажностью не более 14%. Трубкой соединяют его с камерой обработки. Осуществляют розжиг щепы. Дым нагнетается в камеру коптильни для рыбы холодного копчения и продукты под воздействием тепла и компонентов дыма приобретают новые вкусовые качества копчения.

Последнее поколение дымогенераторов оснащено системой многоступенчатой очистки дыма, которая позволяет получать экологически чистые, безвредные рыбные копчёности.

Самодельная коптильня

Воспользовавшись советами профессионалов в копчении, можно сделать коптилку для рыбы холодного копчения своими руками.

Обычно для камеры обработки берут старые холодильники, шкафы, металлические бочки, стиральные машины, или строят сооружение из кирпича, дерева. Соединяют камеру трубой-дымоходом, длина которой от 4 до 8 м, с топкой, в которой разжигается костёр. Проходя от топки до камеры, дым охлаждается до нужной температуры, поступает в нижнюю часть, окутывая продукты, насыщает их коптильными веществами и нагревает.

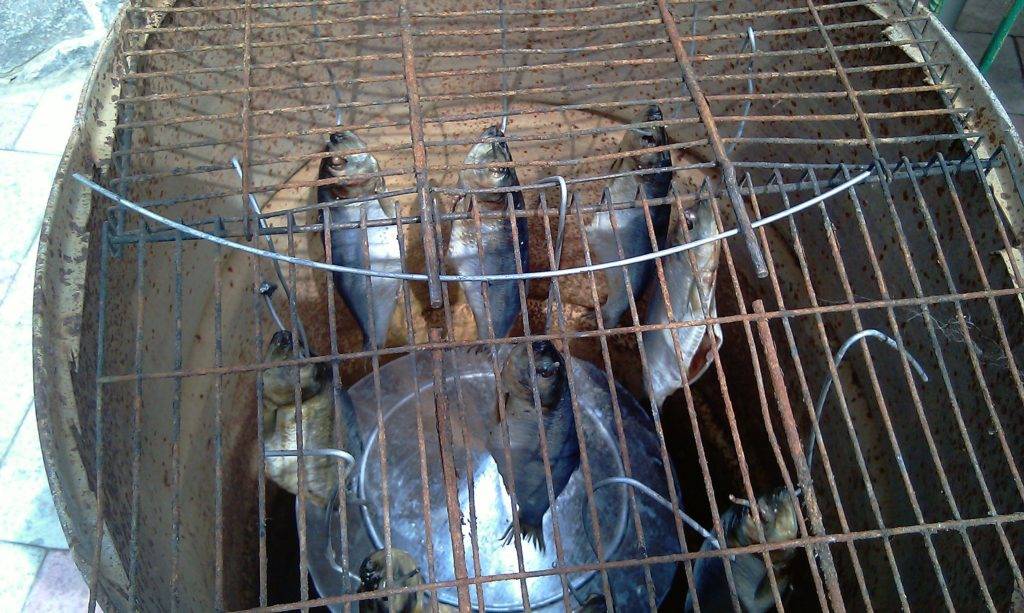

Самодельная коптильня из бочки

Такая коптильня, выполненная своими руками, позволит приготовить копчёности, по качеству не уступающие магазинным, а также тем, что приготовлены в коптильнях промышленного производства.

Коптильня для одноразового копчения рыбы

Очень удобны в эксплуатации одноразовые коптилки. Чаще всего с ними готовят речную рыбу холодного копчения на рыбалке.

Одноразовая коптильня для рыбы

В комплект может входить ольховая щепа, соль, перец, и самое основное – лотки. В большой лоток помещают ровным слоем щепу, поверх устанавливают второй лоток – перфорированный (с отверстиями), в нём размещают рыбу, закрывают крышкой и устанавливают над углями. Чтобы рыба не сварилась, расстояние до углей увеличивают. Можно использовать подставку под таганок.

В один комплект входят коптилки — 3 штуки, каждая на 1 порцию рыбы.

Если же на рыбалке ничего для создания коптильни не оказалось ни в багажнике, ни в рюкзаке, можно соорудить коптильню из того, что окажется под рукой. Так как температура в камере холодного копчения не бывает высокой, можно использовать различные подручные материалы для её обустройства – например, двухслойную плёнку из полиэтилена натягивают на стойки из жердей (высотой 170 см), потолок закрывают мешковиной. Вырывают яму, в которой будет разводиться костёр, и от неё копают неглубокую траншею вместо дымохода. На траншею помещают металлические листы и дёрн, предупреждая потери дыма при копчении.

Коптильня в земле

Где лучше расположить коптильню

В данной статье рассматривались варианты стационарных и мобильных домашних коптилен. Однако, и выбор места для установки любой коптильни крайне важен, так как процесс копчения занимает время и связан с выходом большого объема дыма. Поэтому использование коптильни в закрытом помещении не является возможным.

Вредные вещества от продуктов горения также могут причинить вред растительности и уличным домашним животным.

Таким образом, при выборе места для коптильни стоит учесть многие факторы и подобрать его с учетом безопасности людей и природы, а также особенностей приусадебного участка или места отдыха.

Что касается самого хранения переносных (мобильных) коптилен, то после использования их можно спрятать в садовом домике, гараже или подвале; а готовые копченые продукты достаточно долго сохраняются в любом холодном и сухом месте.

Как сделать коптильню своими руками. Пошаговая инструкция

Для того, чтобы самостоятельно соорудить коптильню не обязательно обладать профессиональными навыками строителя и иметь в запасе дорогостоящее оборудования. Для вполне примитивных конструкций подойдут обычные инструменты и материалы, которые можно купить в магазине за небольшие деньги или даже найти на даче.

В зависимости от возможностей и желания можно построить такие коптильни:

Походная коптильня.

Собственная коптильня, расположенная на склоне около дачи очень удобная и практичная в использовании, ведь подходит для копчения холодным способом большого видового разнообразия продуктов. Основным материалом для ее изготовления служит древесина.

Инструкция для строительства походной коптильне следующая:

● выкопайте шахту для дымохода, ширина которого составляет 0,3 метра, длина — 6 метров; ● заложите трубу, диаметр которой 0,2 метра, в получившийся ров и проведите ее от места нахождения костра до входа в коптильню; ● выложите топку из кирпича или сварите из металла. Её форма должна быть выполнена в форме куба со сторонами 4 метра; ● присоедините топку к трубе; ● установите задвижку на топке с другой стороны, чтобы создать тягу; ● сбейте из досок герметичную камеру для копчения; ● установите внутрь камеры решетки, задвижку, панель для забора продуктов.

Стационарная коптильня.

Для того, чтобы обустроить на дачном участке такой агрегат придется потратить не только время и силы, но и деньги. Однако результат будет стоить всех усилий, ведь конструкция будет не только эстетично выглядеть, но и эффективно работать.

Для ее монтажа следуйте пошаговой инструкции:

● залейте фундамент, глубиной 0,4 метра с армированной проволокой, металлическими прутами и кусками арматуры; ● заранее в яме для фундамента сделайте канал для дымохода на расстоянии 1,5 метра от коптильной камеры; ● проложите трубу по траншее до топки; ● соорудите герметичную топку из кирпича или воспользуйтесь металлическим ящиком; ● присоедините топку к трубе; ● после того, как фундамент застынет, начните кирпичную кладку стен; ● в процессе кладки сделайте металлические прутья; ● оборудуйте строение крышкой.

Простейшая коптильня горячего копчения.

Подобную конструкцию можно приобрести в любом специализированном магазине, однако в целях экономии средств ее можно соорудить и самостоятельно:

● выберете подходящее место для коптильни на возвышенности; ● оборудуйте участок металлическим листом, на котором будет гореть огонь; ● уложите основу из кирпича с двух сторон от листа; ● поверх кирпичных столбиков установите металлический ящик. Можно использовать кастрюлю или ведро; ● оборудуйте ящик полками, на которых будут коптится продукты; ● установите поддон, который будет нужен для опилок; ● оборудуйте ящик крышкой, через которую будет происходить процесс размещения продуктов; ● установите задвижку.

Коптильня на мангале.

Когда на отдыхе резко захотелось копченостей, а специального агрегата под рукой нет, и не предвидится в ближайшее время, можно соорудить коптильню из мангала. Возведение такой хитрой и простой конструкции займет по большей мере час, а то и меньше, а готовая и аппетитно пахнущая еда появится на столе в ближайшее время.

Чтобы сделать коптильню на мангале следуйте пошаговой инструкции:

● найдите кусок трубы или небольшую бочку из металла; ● положите находку на мангал; ● оборудуйте трубу решеткой; ● насыпьте опилок; ● герметично закройте трубу; ● разожгите огонь.

Простая коптильня из бочки.

Очень простую коптильню можно сделать из металлической бочки и электрического нагревателя. Для этого следуйте инструкции:

● сделайте отверстие в дне бочки;

● установите на дно нагреватель, вытащив шнур через отверстие;

● на печку поставьте емкость с опилками и накройте ее колпаком;

● подвесьте продукты на пруты или положите на решетку;

● накройте бочку крышкой.

Коптильня на чердаке.

Еще один интересный вариант коптильни — коптильня построенная на чердаке. Подсоединяется она к дымоходу от домашнего камина или печки. Так вы сможете не только обогреть свой дом, но и приготовить вкусные копчености. На фото показана схема такой коптильни.

Холодный способ копчения

Сначала рассмотрим, как делается своими руками коптильня холодного копчения из холодильника.

В первую очередь необходимо определиться с местом установки агрегата – идеальным вариантом станет та часть участка, которая слегка идет под уклон. Протяженность – около трех метров.

Когда делается коптильня из старого холодильника своими руками, необходимо правильно подготовить сам короб. Для этого:

• устраните все неметаллические части;
• снимите утеплители

• после удаления частей и материалов в корпусе останутся видимые отверстия – их нужно заделать обычным скотчем;
• в дне вырежьте круглую дырку, диаметр которой должен составлять около 10 сантиметров;
• точный размер зависит от того, какая именно труба, предназначенная для установки в отверстие, у вас имеется.

Теперь короб готов к установке на выбранном вами месте. Трубу – длина которой не меньше двух метров, а в идеале три метра – вставьте в подготовленное отверстие и уложите на землю под небольшим наклоном.

Если на участке существует природный уклон, то трубу нужно просто присыпать грунтом. Если же уклона нет, то его придется создавать самостоятельно, вырыв соответствующую траншею.

Ваша труба должна доходить до подготовленной ямы – в ней и будет гореть топливо, выделяющее дым для копчения.

По сути, приспособление готово. То есть, вы уже знаете, как своими руками сделать коптильню из холодильника – можете приступать к готовке.

Для горячего способа

Теперь рассмотрим, как делается коптильня горячего копчения своими руками из холодильника – есть два варианта:

• для улицы;
• для помещения.

Уличный способ

Если у вас есть собственный участок, то рекомендуем остановиться на этом методе. Помимо старого холодильного аппарата вам нужно запастись и сковородой с толстыми стенами и крышкой. Из нее сконструируете генератор дыма:

• в дне просверлите несколько дырок;
• в крышке также высверлите отверстие, к которому подсоединяется бронешланг;
• его длина должна быть не менее 50 сантиметров, но и не превышать одного метра;
• с помощью обычного фланца шланг подсоединяется к холодильной камере в той части, где располагался компрессор.

Корпус готовится точно так, как описано в разделе выше. На его дно монтируются электрические тены, мощностью до 12 кВт. Тены должны обеспечивать уровень температуры от 60 до 80 градусов. Естественно, короб должен быть закрыт.

Пользоваться данным аппаратом просто:

• поместите в него продукты;
• в генератор дыма поместите опилки (как правильно выбрать древесину – читайте в конце статьи);
• самодельный генератор установите на открытый огонь или даже электрическую плитку;
• подключите ТЭНы.

Достаточно лишь нескольких часов, чтобы приготовить деликатесы.

Домашний способ

Коптильня из холодильника своими руками, чертежи которой прилагаются к данной статье, может использоваться не только на открытом воздухе, но и в закрытом помещении.

Чертеж коптильни горячего копчения из холодильника, где

1. — электрическая плитка;
2. — щепа (опилки или стружка);
3. — коптильная камера;
4. — дымоход

Холодильный аппарат подготовьте так, как описано в предыдущих разделах.

Установите его:

• на балконе (идеальный вариант);
• рядом с кухонной вытяжкой;
• в комнате с хорошей вентиляцией (на самый крайний случай).

Для обеспечения необходимого уровня температуры вам понадобится электрическая печка. Предпочтительнее с закрытыми ТЭНами.

Как сделать горячую коптильню из холодильника – видео

Перед тем, как поместить внутрь пищевые продукты, проверьте, плотно ли будет закрываться дверь, если электрическую плиту установить внизу бывшей холодильной камеры.

В каком порядке использовать коптильню:

• поместите внутрь продукты;
• внизу поставьте электроплиту;
• на нее поместите сковороду с опилками;
• герметично прикройте дверку;
• подключите печь;
• понадобится совсем немного времени, чтобы копчености приготовились.
