Как сделать универсальную коптильню для копчения из кирпича?

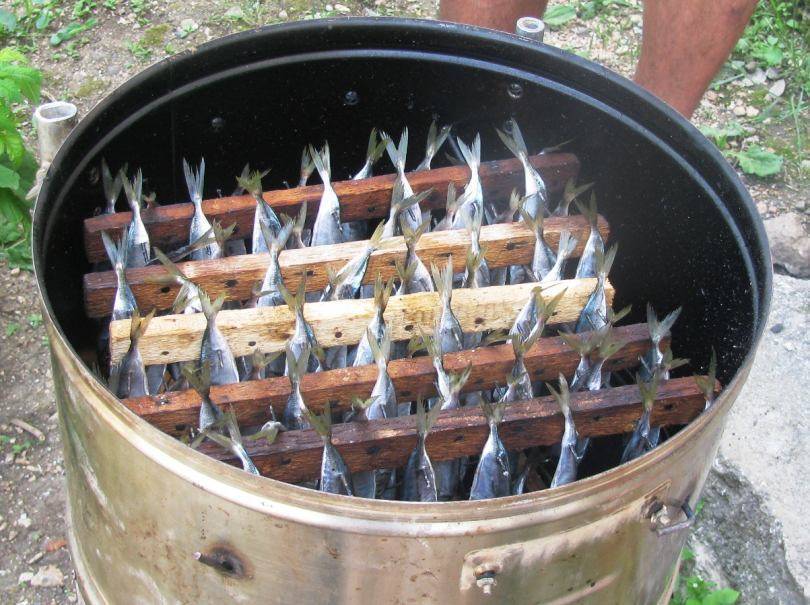

Правильная коптильня из бачка

Для устройства переносной коптильни, собранной на скорую руку, идеально подойдет металлический бак емкостью от 20 л. Его нужно установить на своеобразный помост из кирпичей, который выстроен в виде двух противоположных стенок. Между ними разводят огонь.

Чтобы изготовить коптильню, на дно бака насыпают стружку слоем 3—5 см. Устанавливают внутрь решетку такого диаметра, чтобы она находилась на расстоянии 10—15 см от дна.

Для этого к решетке можно приварить (или иным способом прикрепить) ножки. Если нет возможности сделать ножки, в стенки бака в 3—4 местах по окружности вкручивают болты. На них и устанавливают решетку.

Аналогичным образом можно сделать второй и третий ярус.

В крышке для бака пробивают или высверливают несколько небольших отверстий для отвода дыма и пара.

Справка. Зола от опилок и перегоревшая стружка — отличное удобрение для грядок, так что горячее копчение — безотходное производство.

Разновидности коптилен из кирпича

Одни конструкции более компактные и простые, другие посложнее. В

ыбирать подходящий вариант стоит с учетом того, какое количество продуктов будет коптиться и в каких именно условиях.

Уличная коптильня

Данная коптильня из кирпича считается наиболее простым вариантом. Данное сооружение стоит отдельно и выполняет всего лишь одну функцию – коптит продукты.

Коптильня для холодного копчения

Сделать такую конструкцию немного сложнее. Необходимо дополнительно устанавливать дымогенератор, который также можно сделать своими руками или приобрести уже готовое устройство. В продаже имеется множество моделей дымогенераторов, поэтому выбрать подходящее не составит никакого труда.

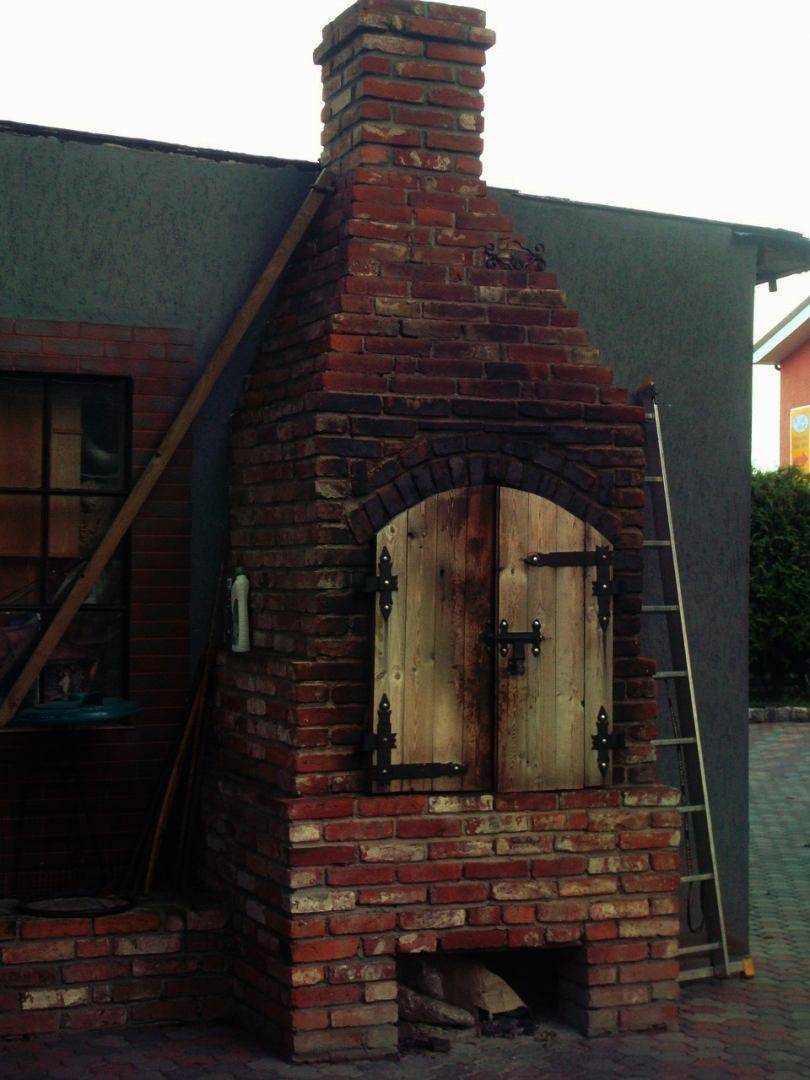

Крупные многофункциональные коптильни

Несмотря на то, что многофункциональная коптильня имеет большой размер, для эксплуатации мангала, печи и коптильни не нужно использовать слишком много дров. Устройство находится на открытом воздухе, поэтому не нужно дополнительно прогревать стены. Мангал, коптильня и варочная будут топиться отдельно. Если рассматривать конструкцию более подробно, то все печи работают самостоятельно, но при этом они соединены вместе. При необходимости их можно поменять местами или же дополнить необходимыми элементами и аксессуарами.

Как сделать коптильню из кирпича самостоятельноwindow.yaContextCb=window.yaContextCb||[] window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-572438-9’, blockId: ‘R-A-572438-9’ }) })

Оптимальным вариантом является формирование коптильни с двумя камерами, которые позволят прибегать к разным типам копчения.

Поэтому, после выбора и подготовки площадки для возведения устройства можно приступать к составлению схемы работ. Расписанные этапы и чертежи коптильни своими руками из кирпича должны включать:

Список необходимых инструментов. К ним относятся как части коптильни — кирпичи, дверцы, решетка и металлическая крышка, так и средства для произведения работ — глина и компоненты для фундамента, шпатель, лопата и емкость для смеси.

Конструкция будет надежной и прослужит долгое время, только если она выполнена правильно. Поэтому на каждом этапе кирпичную кладку необходимо проверять с помощью строительного уровня.

Последовательность работ: первым делом при устройстве коптильни своими руками из кирпича необходимо подготовить фундамент, затем выбрать схему кладки кирпичей и возведения подвода для дыма.

Формирование фундамента

Хорошей основой послужит своеобразная бетонная подушка со стальной сеткой внутри. Создание сводится к нескольким простым шагам:

• Выкапывается яма чуть больших размеров, чем будущая коптильня с глубиной около 40 см.
• Дно ямы заполняется слоем песка и щебня.
• Сверху кладется стальная сетка.

Рекомендуем изучить материал о самодельной коптильне горячего и холодного копчения на нашем сайте.

Перед установкой арматуры следует утрамбовать и выровнять сформированный ниже слой.

• Вырытая яма полностью заливается бетоном, оставляется на застывание.
• Сверху кладется гидроизоляционный слой рубероида.

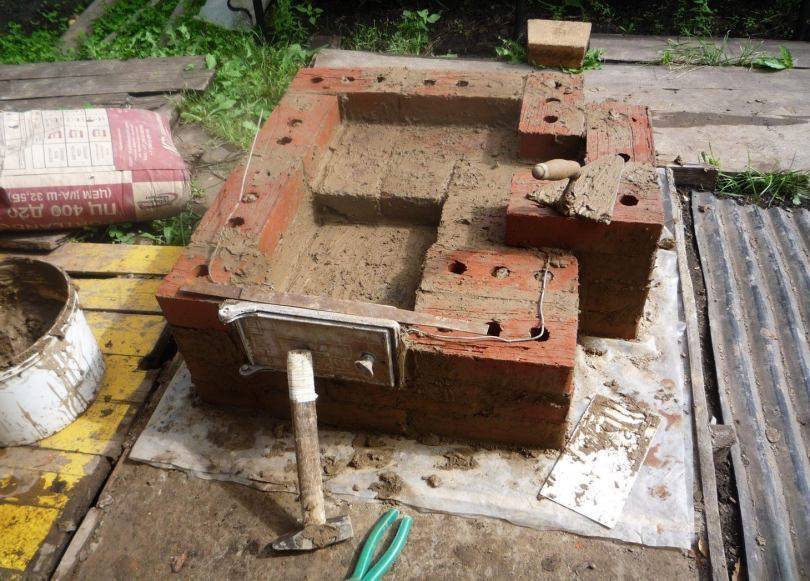

Создание основы коптильни из кирпичей

Поскольку устройство представляет собой объемную конструкцию, следует и к кладке кирпичей подойти основательно. Самым оптимальным вариантом будет выбор одной из существующих схем и последовательное возведение рядов.

Одна из возможных схем кладки для создания коптильни из кирпича своими руками.

После того как выбран чертеж, можно приступать к работе:

С помощью мастерка на фундамент наносится бетонный раствор.

Тычок кирпича покрывается раствором, затем прикладывается вертикально на уже уложенный раствор. Следующий кирпич необходимо класть со сдвижением в сторону стыка.

Название сторон кирпича

Выполняется порядовка. Каждый ряд обязательно очищается с помощью мастерка от излишков раствора, которые образуются при сдвиге элементов. При этом для повышения устойчивости будущей коптильни из кирпича следует швы нижних рядов перекрывать цельным кирпичом сверху. Другими словами — соблюдать перевязку.

Между рядами кирпичей оставляются швы не менее 12 мм. Они заполняются скрепляющим раствором.

Формирование подвода для дыма

Такой элемент является обязательной частью коптильни с возможностью приготовления пищи методом холодного копчения. Создается он следующим образом:

• Подготавливается траншея. Стандартный размер — 0.5 м в ширину, 0.3 в глубину и в длину. Дно утрамбовывается.
• Выкладывается ряд кирпичей, закрепляемых с помощью раствора. Высота вертикальной стены должна составлять около 25 см.

Канал такого дымохода имеет ограничения с двух сторон. С одной находится топка, с другой — коптильная камера, которая должна быть выше топки. Угол восхождения — около 9 градусов.

• Сверху создается перекрытие по форме домика.
• Раствор оставляется на застывание. После этого сверху до коптильной камеры нужно насыпать слой земли около 14 см.

Верхняя часть топки изготавливается из металлического листа с раствором

Проверка перед запуском

Перед тем как в полную мощь использовать коптильню по назначению, следует проверить правильность ее работы в тестовом режиме. Это позволит обнаружить и устранить недостатки. Сделать это можно следующим образом:

• Соответствующее отделение наполнить опилками. При этом наиболее предпочтительным вариантом будут вишня и абрикос.
• Разжечь топку.
• Поместить в коптильню мясо или рыбу.
• Закрыть выходную трубу и подождать, пока внутренняя часть коптильни заполнится дымом.
• Дождаться, пока температура в коптильне достигнет 60 градусов, затем открыть дымовое отверстие.

Рекомендуем прочитать материал об устройстве коптильни с двумя ярусами на нашем сайте.

Проверка коптильни поможет определить, не образовались ли в процессе работы трещины, которые будут выпускать дым и ухудшать работу установки. Для более точного замера проверять температуру работы можно специальным термометром.

• Выждать около получаса в рабочем режиме.
• Достать продукты. Если коптильня из кирпича работает верно, мясо будет золотистым и горячим.

Выбор и подготовка места под коптильню

Характеристики кирпича.

Конструкция изготавливается из кирпича, потому она будет капитальной. Такую постройку перенести нельзя, поэтому выбирать место нужно с учетом всех возможных нюансов.

Место должно быть не только удобным, но и располагаться на расстоянии от жилых помещений. Следует знать, что из коптильни на участок будет поступать много дыма, который может наносить вред не только постройкам, но и располагающимся на территории деревьям и кустам.

Выбранное место нужно расчистить от травы, грязи и мусора. Если планируется изготовить коптильню из кирпича малых размеров, то надо будет залить основание глубиной 35-40 см.

Если есть желание построить конструкцию больших размеров, то надо выкопать глубокий котлован, после чего залить основание с помощью использования армированного бетона. Если плотность почвы высокая, нужно лишь тщательно утоптать подготовленное место.

Материалы для строительства печи коптильни

В процессе подготовки материалов учтите, что на изготовление печи коптильни понадобится 270 штук обыкновенного керамического кирпича плюс 160 штук для устройства дымохода. Нужна будет вязальная проволока или арматура, укладываемая между рядами для прочности кладки. Не забудьте приобрести и металлический уголок для обвязки углов и штыри для подвешивания копченостей. В качестве дверцы отличным вариантом при устройстве печи для холодного копчения своими руками подойдет стандартная чугунная топочная дверца. Ее габариты вполне позволяют закладывать в данную коптильню крупные части мясных туш и готовить, например, свиные окорока из целой ноги.

Перечень необходимых материалов:

Выдержать высокие температуры способен только качественный материал, поэтому дверцы рекомендуется покупать из чугуна в специальных магазинах. Заменить можно только нержавейкой толщиной 1,5 мм и более.

Сборка дымогенератора и дымохода

Лучше всего для дымогенератора подходит труба, которая используется для создания дымоходов.

Чтобы изготовить дымогенератор правильно, мы рекомендуем воспользоваться следующей инструкцией:

• С помощью сварки нужно приварить к верхней и нежней части трубы 2 стальных листа.
• Болгаркой выпилите небольшую дверцу для засыпания опилок. Затем приварите петли, тогда будет очень удобно открывать дверцу при необходимости.
• Проделайте дрелью два противоположных отверстия в верней части дымогенератора, и точно также сделайте в нижней части.
• К первому верхнему отверстию через штуцер подсоединяется металлический трубопровод. А во второй верхний подключается компрессор, желательно устанавливать маломощный, в таком случае будет медленно выходить густой дым.

Далее вы можете видеть фото готовых коптилен разных конструкций, тогда вы сможете выбрать интересную идею для создания коптильни.

Принцип работы коптильни

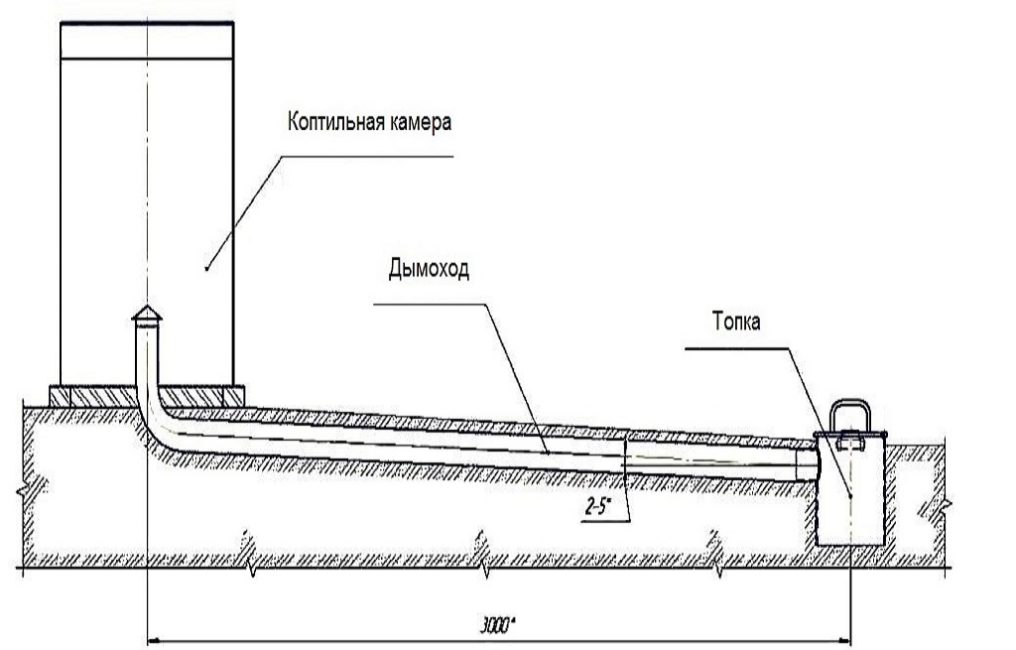

Чертёж самодельной коптильни

Процесс копчения производится благодаря тлению древесной щепы. Конструкция всех узлов подобного сооружения всячески способствуют процессу тления и выделения дыма. В состав коптильни входят три компонента:

• топка, в которой осуществляется сжигание щепы
• дымоход, выполняющий функцию доставки дыма и нагретого воздуха к месту копчения
• коптильной камеры – специальному пространству, в котором непосредственно и осуществляется процесс копчения

Копчение происходит следующим образом: в топке нагревается древесная щепа и начинает тлеть. Дым от тления по дымоходу поступает в плотно закрытую коптильную камеру, где воздействует на продукт – мясо или рыбу.

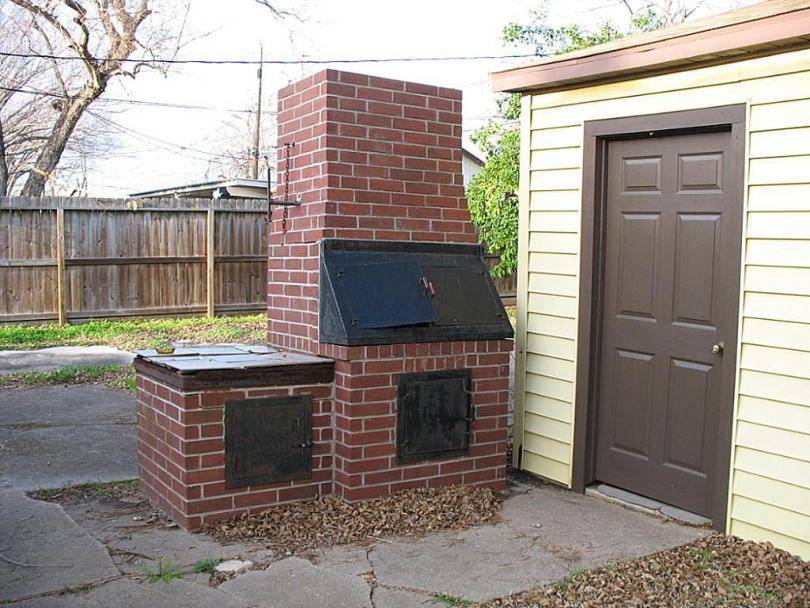

Коптильня на даче с основанием из кирпича

Отдельно следует поговорить о таком узле коптильни, как дымоход. Несмотря на кажущуюся простоту, это один из самых важных узлов всей системы. Именно он и выполняет помимо основной (доставки дыма к мясу) ещё четыре важных функции:

1. Производит предварительное уменьшение температуры дыма до значений, допустимых при холодном копчении
2. Способствует выпадению в осадок вредных веществ (в первую очередь, не окончательно сгоревших сложных углеводородов), что является гарантией хорошего вкуса и аромата получаемых продуктов
3. Фильтрует в трубочном конденсате самые неприятные из несгоревших продуктов вещества – канцерогены
4. Не позволяет угарному газу добраться до продуктов

Пример организации коптильни из бочки

Последнее обстоятельство очень важно, поскольку с точки зрения химии оксид углерода (он же угарный газ) является одним из самых активных веществ и может вызывать отравление, кроме того, пища, обработанная им, фактически получает химический ожог и её вкус становится не слишком приятным.

Для выполнения всех перечисленных функций длина дымохода должна быть достаточной. В зависимости от производительности коптильни, дымоход может иметь длину от 3 до 10 м.

Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

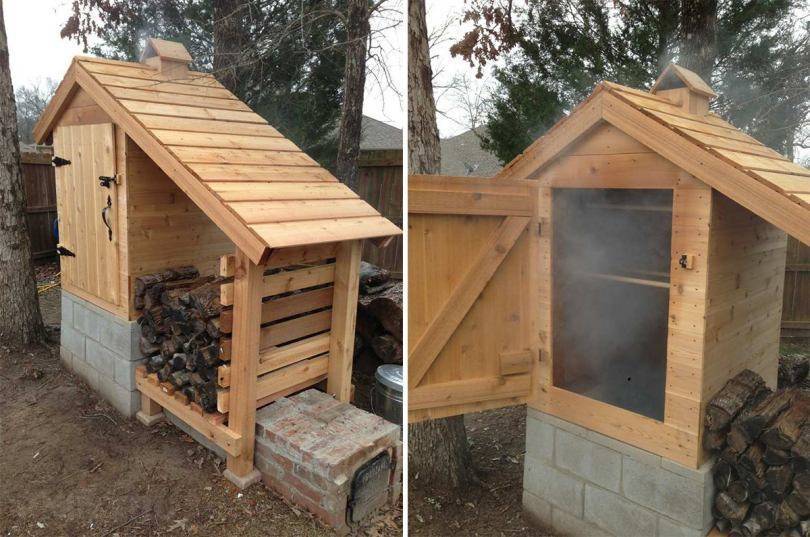

Большой вариант

Советы по возведению большой коптильни:

• Устанавливаем сооружение по типу домика небольших размеров, в котором будет полноценное помещение с печкой. При подобной планировке дым от объемного помещения с печкой будет поступать в здание. При холодном методе копчения для поступления дыма используется раздельный генератор.
• Для обеспечения качественного копчения продуктов еще на начальных этапах планировки установки предусматривайте наличие окон для вентиляции.
• Раз уж возникла необходимость в большой коптильне, готовиться будет много пищи, а значит, и хранилище для сырья (дров/опилок) должно быть также объемным.
• Можно помещать поддон, чтобы жир попадал на него, а не на продукты (большое количество жира, шлаков, которые будут свободно стекать в коптильню, спустя время вызовет неприятный запах, что передастся и на еду, готовящуюся в конструкции).

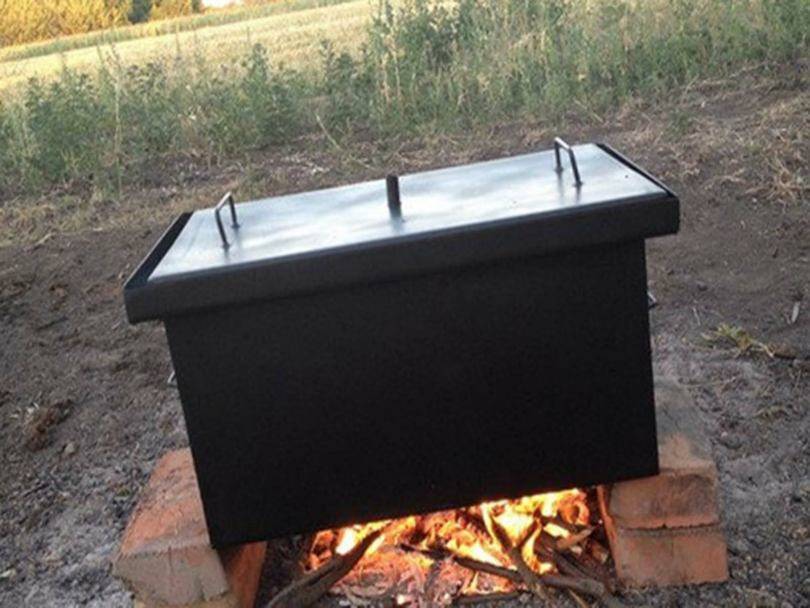

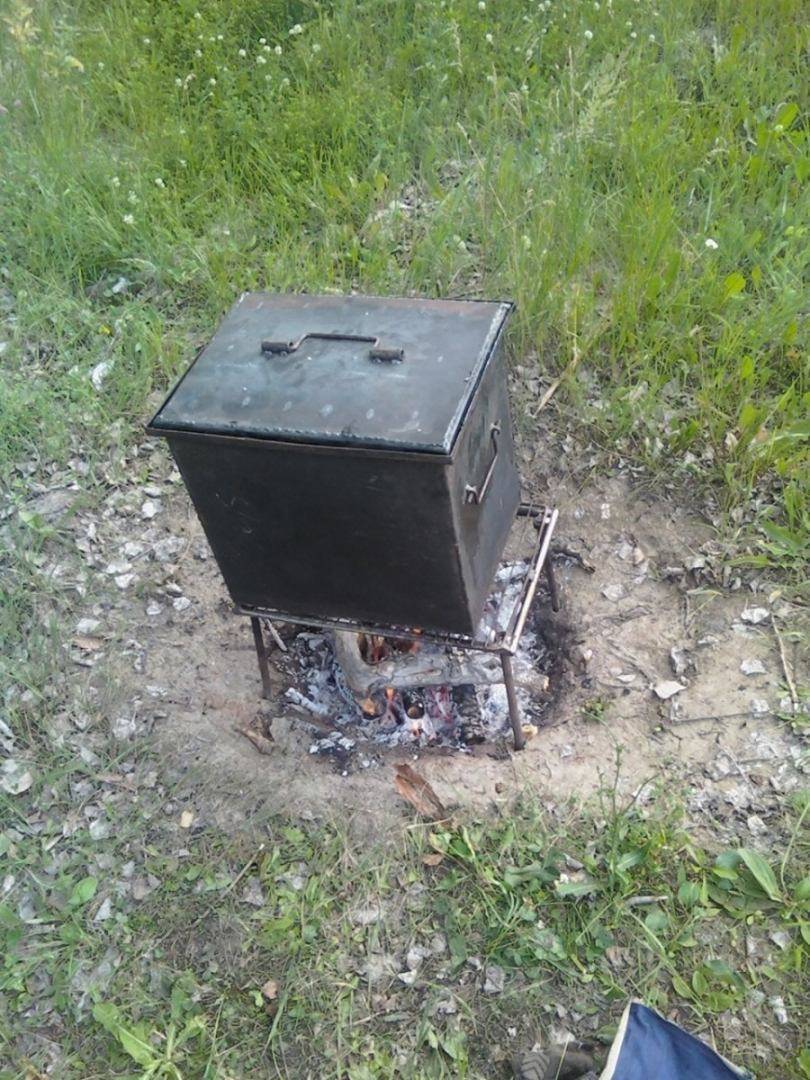

Железный ящик по чертежу

Пошаговая инструкция как сделать коптильню обычно не требуется, настолько всё просто. При самостоятельном её изготовлении предварительно набросайте чертёж.

Из металла не менее 3 мм нарежьте болгаркой листы из примерного расчета: длина ящика — 60 мм, ширина — 25 мм и высота — 7 мм.

Крышку лучше сделать с загнутым бортиком, она должна закрываться герметично. При помощи сварки соберите конструкцию.

В верхней половине коптильного шкафа приварите бортики, на которые будут размещаться прутья для крючков с продуктами.

Второй вариант — по размеру камеры изготовить решётку на длинных ножках (для этого вполне подойдёт старая решётка от барбекю).

Ещё один элемент — поддон для сбора капающего жира. Он делается с учётом зазоров для прохождения дыма (3-4 см. от стенок) и для щепы (на ножках 5-6 см от дна).

Насыпьте на дно камеры щепу. Установите поддон. Расположите в железном ящике продукты и накройте его крышкой. Поставьте камеру на огонь. Процесс пошёл!

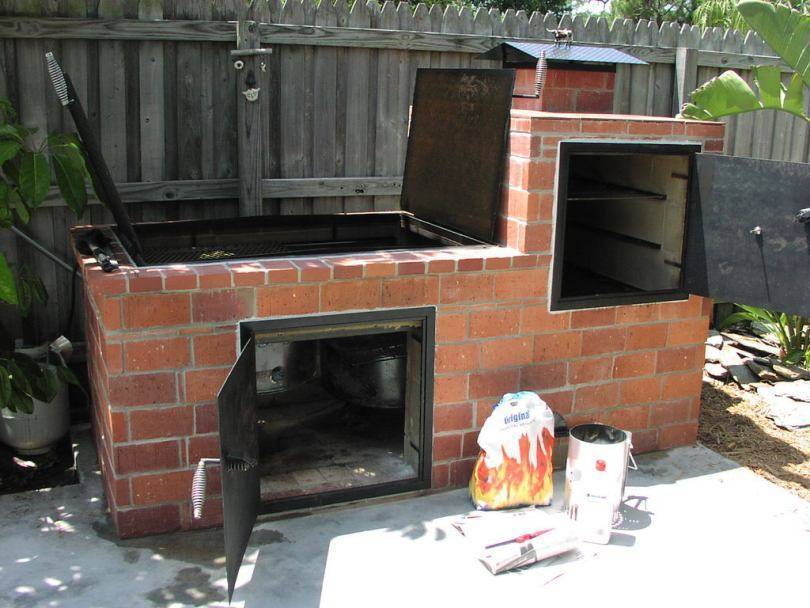

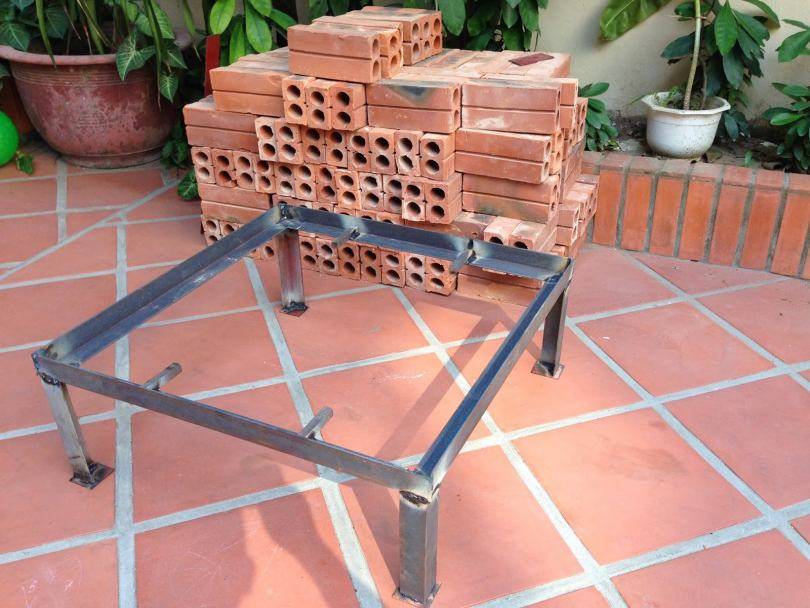

Строительство мангала с коптильней пошагово: фото

Построить мангал с коптильней из кирпича не очень сложно, но к каждому этапу работ стоит отнестись максимально серьезно. Любая мелочь или ошибка может отрицательно сказаться на эффективности готовой конструкции. Кроме того, заранее нужно подготовить все, что может понадобиться во время строительства.

Проектирование мангала коптильни

Для того, чтобы получить проект мангала с коптильней можно использовать уже готовые схемы, которые в изобилии присутствуют в Интернете. Также ими можно воспользоваться для того, чтобы сделать свой собственный проект. В таком случае могут меняться только размеры готовой конструкции или же добавляться какие-то дополнения и усовершенствования, чтобы увеличить эффективность устройства.

Как сделать фундамент

После этого стоит определиться с тем, какой именно тип фундамента будет возводиться. В чертежах, которые есть в Интернете, как правило, указывается даже его толщина. В случае с дачной постройкой, идеальным вариантом станет ленточный фундамент. Это монолитная конструкция, которая со временем не будет проседать или же трескаться.

На дно котлована засыпается слой песка и тщательно утрамбовывается. Для того, чтобы элементы с используемого цемента не проникали почву, опалубка обшивается слоем пергамина или рубероида.

На утрамбованный заранее песок выставляется арматурная сетка. При этом ее необходимо немного поднять над песком. За счет этого раствор цемента будет проникать под сетку. Стоит отметить, что арматура должна находиться исключительно в нижней части фундаментной стяжки. Благодаря этому конструкция будет более прочной.

После этого в опалубку заливает раствор цемента, его верх тщательно выравнивается. Дальше стоит подождать, пока раствор полностью высохнет. На фундамент выкладывается слой рубероида. Вместо него можно воспользоваться полиэтиленовой пленкой.

Как приготовить раствор

Раствор для укладки

Для приготовления раствора, который будет использоваться для укладки, берется цемент, песок и гашеная известь в соотношении 1:3:1. Первый ряд используемого кирпича выкладывается насухо. Ряд будет использоваться в качестве разметки. За счет этого можно подогнать размеры и стыковку, пользуясь как целыми кирпичами, так и половинками. За счет первого «сухого» ряда можно сделать идеальный по размеру ряд, чтобы в дальнейшем не пользоваться четвертинками, ведь это в несколько раз усложнит выкладку и увеличит время строительства.

Использовать можно как самодельный раствор, так и уже готовые огнеупорные смеси, которые в большом количестве есть в продаже. Их стоимость достаточно высокая, но при этом характеристики позволяют возвести прочную и надежную конструкцию, которая будет иметь долгий срок эксплуатации.

Для печи и дымохода

Цоколь

Второй ряд кирпича должен укладываться таким образом, чтобы не совпадали стыки. Соответственно, кирпичи нужно немного смещать. В некоторой степени такой способ укладки может напоминать шахматный порядок.

Укладывать кирпич нужно начинать с угла. Обязательно стоит следить за тем, чтобы стенки были ровными. Для этого можно воспользоваться строительным уровнем.

Жаровня

Стены и дымоход Дальше выкладываются стены конструкции. Высота подбирается в зависимости от предпочтений владельца. Она должна быть такой, чтобы печь было удобно эксплуатировать и готовить в ней блюда

Особое внимание стоит уделить сооружению дымохода. Он не должен иметь слишком большой или маленький диаметр, который подбирается в зависимости от того, сколько будет за один раз готовиться продуктов

Чем больше конструкция, тем больше дымоход требуется.

Коптильня с генератором дыма

Коптильня с дымогенератором. Виден хоппер со щепой и нагнетатель воздуха

В качестве альтернативного источника дыма может выступать специальное устройство, называемое дымогенератор. В  нем дым создаётся путём нагрева древесной щепы, например, при помощи электричества.

Удобство данной конструкции заключается в следующих факторах:

• дымогенератор более компактен в сравнении с классической топкой с дымоходом;можно регулировать температуру тления щепы, и, как следствие температуру дыма
• при этом происходит не полное сгорание щепы и вредных примесей в дыму (например, тех же канцерогенов) будет гораздо меньше

Недостатком подобных устройств является необходимость в искусственном создании тяги.

Тяга в случае применения подобного устройства создаётся при помощи какого-то нагнетателя воздуха, например, вентилятора, подключенного к электродвигателю.

Самостоятельно изготовленный дымогенератор

В настоящее время существует большое количество промышленно выпускаемых дымогенераторов, однако, подобное устройство может быть сделано и самостоятельно. В качестве источника тепла можно использовать ТЭН с термостатом, размещённый в емкости для щепы. А роль нагнетателя воздуха может выполнять любой вентилятор, присоединённый к емкости достаточного объёма (например, к пластиковой бутылке 5-7 л).

Управление температурой тления осуществляется при помощи термостата на ТЭН-е, а скорость подачи дыма в коптильную камеру определяется частотой вращения вентилятора. Регулировать последнюю можно с помощью любого устройства (например, обычного переменного сопротивления).

В качестве коптильной камеры при использовании подобного источника дыма может применяться любая из конструкций, рассмотренных ранее.

Лучшие видеорегистраторы | ТОП-25: Рейтинг 2022 +Отзывы

Критерии выбора материалов

Материалы выбираются с учетом функционала:

• в топке температура среды варьируется в высоком диапазоне, требуется огнеупорный кирпич;
• в камере максимальная температура в пределах 70-120°C, в основном применяют керамический кирпич, хотя актуальны не только жаропрочные варианты изделия;
• основание выполняется из бетонной плиты, которая способна выдерживать внушительный вес кирпичного сооружения. Если планируется небольшая коптильня, допускается кирпичный фундамент с подушкой из песка и щебня;
• раствор для кладки замешивается из цемента с песком в пропорциях 1:4.

Дверь камеры на петлях сооружается из древесины. Внутренняя поверхность полотна отделывается слоем глины для обеспечения жароустойчивости. Топка оснащается колосником и металлической дверкой, как и зольник.

Конструкция и принцип работы

Ключевым элементом устройства является камера для копчения. В ней происходит обработка продуктов горячим дымом или охлажденными потоками. Здесь предусматривается система крючков для подвешивания рыбы и мяса, решетки и сетки для раскладывания заготовок. Температура в камере регулируется в зависимости от типа конструкции. В коптильне холодного копчения из кирпича предполагается режим в пределах 30-40 °C. Для обработки мясных изделий горячим способом создается высокотемпературная среда в диапазоне 70-120°C.

Конструктивные элементы сооружения:

• камера копчения с деревянной дверкой;
• система топки с колосниками и зольником;
• дымоотвод.

Принцип работы коптильного устройства предполагает следующий алгоритм:

• с помощью дров обеспечивается нагрев мелкой стружки и опилок на металлическом поддоне;
• опилки тлеют, выделяется густой дым, потоки которого направляются к заготовкам;
• процесс копчения длится от 30-40 минут и до нескольких суток в зависимости от технологических особенностей обработки продуктов.

Интенсивность дымовых потоков регулируется с помощью задвижки дымохода.

Крупные многофункциональные коптильни

К ее преимуществам относится то, что ее можно приспособить и для горячего, и для холодного копчения. Некоторые домашние мастера сооружают целые уличные комплексы с барбекю, мангалом, варочной рабочей поверхностью.

Какие инструменты и материалы потребуются

Затеяв строительство коптильни из кирпича своими руками, необходимо обзавестись такими материалами:

• кирпичом (керамическим для облицовки передней и боковых стенок, огнеупорным для сооружения камеры и топки);
• глиной или другими сухими смесями;
• дверцей для камеры (деревянной или железной);
• решетками;
• металлической крышкой;
• емкостью для приготовления раствора.

Из инструментов необходимо подготовить:

• лопату, чтобы выкопать фундамент;
• строительный уровень;
• шпатель и кельму;
• дрель с насадкой для замешивания раствора.

Какой использовать кирпич и как его укладывать

Кирпичная коптильня горячего копчения своими руками возводится из огнеупорного и керамического кирпича. Силикатный материал здесь не используется, так как он не справляется с высокими температурами.

Кирпич выбирается исходя из его функциональности:

• для укладки топки применяется огнеупорный кирпич;
• в камере используется керамический кирпич, так как максимальная температура нагрева здесь не превышает 120 градусов;
• основание изготавливается из бетонной плиты. Если речь идет о сооружении небольшой коптильни, можно сделать кирпичный фундамент с подушкой из щебня и песка.

Расчет материалов

Какое количество расходных материалов понадобится для строительства, стоит высчитывать в индивидуальном порядке. Здесь все зависит от размеров и типа конструкции коптильни.

Стандартными размерами уличной коптильни являются:

• длина – 25 см;
• высота – 6 см;
• ширина – 12 см.

Выкладывается коптильня в один кирпич. При подсчете необходимого количества кирпича учитывается высота, ширина и длина конструкции.

Имея под рукой грамотно спроектированный чертеж, можно подсчитать и требуемое количество материалов. Помимо кирпича понадобится просчитать количество раствора. Также надо иметь все комплектующие: колосники, дверцы, крышку, зонтик для задвижек дымохода.

Как сделать самостоятельно конструкцию больших размеров?

Схема кладки двухкамерной коптильни.

Если было принято решение изготовить большую коптильню, то ее следует делать по типу маленького дома. В этом случае можно соорудить капитальное помещение с камином, от которого дым будет поступать в здание. Для холодного копчения дым можно получать с помощью раздельного генератора.

Исходя из рецептов копчения, в дальнейшем можно использовать различные дрова. При строительстве обязательно надо заложить конструкцию для закрепления продукции, предназначенной для копчения. Сверху конструкции надо смонтировать дымоход с задвижкой. При помощи подобной заслонки будет возможность производить регулировку температуры и скорости дымового потока.

Если хочется, чтобы копчение продуктов было качественным, без регулировки не обойтись. В процессе планирования конструкции рекомендуется предусмотреть окна для вентилирования. Большая коптильня подразумевает большое количество копченых продуктов, поэтому следует позаботиться о месте для хранения дров.

Подобную конструкцию рекомендуется оборудовать поддоном, на котором будет собираться жир. Большая конструкция может быть совмещена с мангалом, который будет использовать камеру сгорания от коптильни. Однако в таком случае герметичность может быть нарушена, в результате чего дым проникнет на территорию участка.

http://ostroymaterialah.ru/youtu.be/RxP2Or93Oug

Помещение следует оборудовать деревянной дверью. Чтобы исключить ее непредвиденное возгорание, дверь надо обмазать глиняной смесью, в том числе и все остальные элементы конструкции из дерева.

Как сложить коптильню для горячего и холодного копчения из кирпича

Многофункциональные уличные печи возводят в зоне отдыха семьи. Помимо коптилен, конструкции снабжают зоной мангала, барбекю, казана и русской печи.

Фундамент

Обустройство основания обязательно для такого массивного сооружения. Для фундамента готовят яму глубиной 30-40 см. Заливают бетоном или укладывают кирпич.

Устройство траншеи для дымохода

Первоначальная задача – обустройство дымохода. Длина траншеи зависит от модели и составляет 2-4 м. Высота канала 25 см, а ширина 30 см. Внутренний диаметр трубы 15-20 см.

Трубу оборачивают базальтовым материалом, промежутки канала засыпают глиной или землей. Устанавливают поверх перемычки и заливают бетоном.

Установка фурнитуры

Дверцы для поддувала, топки и шкафа монтируют на стальную проволоку сечением 3-4 мм. Эта система установки не позволяет расшатываться рамке и дверки не перекашиваются.

Кладка

Кладку коптильни из кирпича своими руками производят по схеме. Прежде чем приступить к порядовке, чертеж внимательно изучают

Особое внимание обращают на размещение кирпича. Его могут укладывать на основание или ребро

Устройство топки

Размер элемента 40*35*35 см. Поверх укладывают лист железа либо обустраивают камеру сгорания из металлического короба.

Камера для копчения

Коптильный шкаф делают высотой 1,5 м и шириной до 1 м. Для надежности кирпич кладут на глиняный раствор. Шкаф оснащают перегородками для установки решеток. Также монтируют прут для подвеса крюков.

Поверх устанавливают вытяжной металлический шкаф. Подсоединяют жестяную или оцинкованную трубу. Облицовывают канал кирпичом.

Чтобы в мангальной зоне можно было находиться в любую погоду, обустраивают козырек от осадков и солнца.

Уличные коптильни из кирпича показаны на фото:

Как сделать коптильню горячего копчения из кирпича своими руками

Процесс возведения коптильня из старого или нового кирпича разбивают на этапы. Сначала изучают пошаговые действия, а затем приступают к работам. Основные ступени:

• подготовка инструментов, материалов и участка;
• обустройство фундамента;
• кладка;
• обустройство дымохода;
• проверка и ввод в эксплуатацию.

Фундамент

На подготовленном и очищенном от мусора и растений участке земли обустраивают основание. Для фундамента выкапывают яму в земле глубиной 20-30 см. Подсыпают щебень и песок, укладывают сеткой пруты арматуры и заливают бетоном.

Кладка

На подготовленном основании приступают к выполнению порядовки коптильни из кирпича по кладочному чертежу. На фундамент наносят слой цементного раствора и приступают к укладке первого яруса.

Слой бетона наносят отдельно так, чтобы был запас 1 см. Кирпич укладывают на раствор, предварительно наносят цемент на тычок. Такая техника позволяет сразу заполнять вертикальные швы.

Каждый кирпич на первом ярусе укладывают по уровню и разметке. Это поможет избежать неровностей в дальнейшей кладке. Размер швов 12 мм. Кладку начинают с углов. Камеру снабжают жаростойким термометром. Схема порядовки:

Подвод для дыма

Мини-коптильню из кирпича своими руками снабжают дымоходом. Для его обустройства на камеру надевают колпак вытяжки, к нему подводят трубу. В трубе обязательно устанавливают заслонку, чтобы регулировать температуру в камере копчения продуктов.

Ввод в эксплуатацию

Перед использованием маленькой коптильни из кирпича, возведенной своими руками по шагам, сооружение проверяют. Разжигают топку, помещают продукты. Выжидают время для прогрева камеры и наблюдают за повышением температуры

Также обращают внимание на задымление камеры. При необходимости поток дыма регулируют заслонкой
