Разновидности коробов
Различают несколько видов защитных приспособлений для дымоотвода:
- металлические – конструкции этой категории применяются наиболее часто, выполняются из оцинкованной стали или нержавейки;
- деревянные – встречаются в обустройстве кирпичных дымоходных систем, при монтаже по регламенту оснащаются металлической или полимерной облицовкой;
- гипсокартонные – защитные элементы из огнеупорного гипсокартона устанавливают как на кирпичный, так и на асбестоцементный или стальной газоход исключительно на внутренних участках – на чердаке, в помещениях;
- штукатурка – защитное оштукатуривание подходит для обустройства кирпичных дымоотводов на горизонтальных участках по чердаку. Внешняя часть кирпичной шахты на крыше оформляется декоративным металлическим кожухом.
Для изготовления кожуха также используют гофрированный материал из нержавейки толщиной 0,45-1 мм, который считается удобной основой для работы. Оцинкованные и гофрированные модели устройств для защиты дымохода актуальны в оформлении газоотводов любой конфигурации. В комплекте с базальтовым утеплителем коробы из металлопрофилей позиционируются как универсальный вариант термозащиты печных труб всех категорий.
Металлический кожух для трубы дымохода
Несмотря на то, что готовые предложения представлены в относительно доступном сегменте и большом разнообразии модификаций как в Москве, так и в регионах, народные умельцы нередко предпочитают изготовить короб для трубы дымохода своими руками.
Чтобы соорудить самодельное защитное устройство на трубу газоотвода из металла, необходимо приготовить следующий набор инструментов, приспособлений и материалов:
- ножницы по металлу;
- плоскогубцы;
- молоток;
- заклепочник.
Также понадобятся листы оцинковки в расходном количестве и клепки.
Установка потолочно-проходного узла
Чертежи и схемы
В процессе подготовки необходимо сделать чертежные эскизы, на основе которых выполняют схему в натуральную величину. Для самостоятельных работ требуется подготовить:
- схему устройства для потолочной разделки;
- модель потолочно-проходного короба;
- схему монтажа на потолке;
- вывод дымоотвода через потолочно-проходное устройства;
- проход на крышу.
Предлагаем ознакомиться: Как делается окосячка дверных проемов в деревянном доме
Расчет размеров выполняется по нормативным правилам, учитывая, что для прикрепления к перекрытию стороны кожуха должны быть на 5 см больше, чем величина разделки.
Из оцинковки вырезают заготовки:
- боковые секции защитного устройства выполняют из четырех листов;
- элементы конструкции скрепляют при помощи заклепочника, используя не менее 4 клепок на каждый соединительный шов;
- для фиксации металлического кожуха к основанию предварительно обгибают нижний периметр на ширину 5 см;
- в днище прочерчивают диагонали, отмечают центральную точку;
- делают отверстие – при помощи гвоздя пробивают дырку, чертят круг нужного размера.

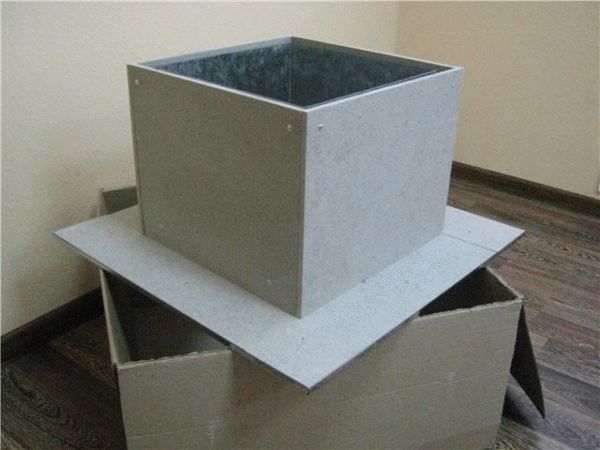

Готовый к установке металлический короб
Металлический кожух устанавливается на выделенном месте:
- на стропильных соединениях сооружают опорную конструкцию из металлопрофилей или деревянный каркас;
- устанавливают готовый корпус защитного устройства на опоры;
- в отверстие в днище вставляют верхний сегмент дымовой трубы и стыкуют с предыдущим элементом дымоотвода.
Внутреннюю полость корпуса заполняют негорючим изоляционным составом с низким коэффициентом теплопроводности. Чаще всего применяют минеральный утеплитель в виде базальтовой ваты или керамзит. Финишный этап работы предусматривает обшивку короба соответствующим стилистике кровли и фасада покрытием.
Монтаж короба на тубу дымохода
Функциональность и безопасность нормы и правила
Поскольку отопительная система является источником повышенной пожарной опасности, ее обустройство строго регламентируют нормы и правила строительства СНиП 41-01 от 2003 года. Этот документ объединяет требования к строительным работам вентиляционных, дымоотводящих каналов и систем кондиционирования.
Согласно официальной инструкции:
- Для утепления и облицовки трубы дымохода правильно использовать негорючие материалы. Если вы выбираете материалы, которые в принципе гореть способны, то температура из возгорания должна быть выше максимального нагрева трубы на 20 градусов. Температура нагрева зависит от вида используемого топлива в системе.
- Облицовка железом разрешается при условии, что сталь либо нержавейка, либо с антикоррозийным покрытием.
- Кирпичная кладка дымохода должна быть толще 12 см. Бетонная труба не тоньше 6 см. Монтаж железной или асбоцементной трубы разрешен не во всех отопительных системах (например, в печах на твердом топливе температура газов значительно превышает их возможности), условия их эксплуатации указываются в сертификатах и документах к готовым изделиям.
- Расстояние от стенки дымоотвода до горючих материалов и конструкций должно быть не менее 25 см, с утеплителем – 13 см.
- Верх трубы оборудуют дефлектором или защитным зонтом. Если кровля покрыта горючим материалом, то устанавливают искрогаситель обязательно.
Лучшим материалом для облицовки трубы считают клинкерную плитку. У нее великолепный внешний вид (множество природных оттенков), она долговечна и негорюча. Идеальный вариант — труба полностью выполненная из клинкерного кирпича. Вариант огнеупорный кирпич плюс плиточная облицовка — более распространен.
Хороший внешний вид, эксплуатационные свойства показывает классическая штукатурка. Этот вид отделки трубы дымохода можно назвать бюджетным. Положенная на металлическую сетку, она выходит достаточной толщины, чтобы обеспечить теплоизоляцию трубе и послужить противопожарной защитой для кровли. Трудность в том, что не каждому под силу самостоятельно выполнить качественную штукатурку, находясь на скате крыши.
https://youtube.com/watch?v=WPN2719PJ50

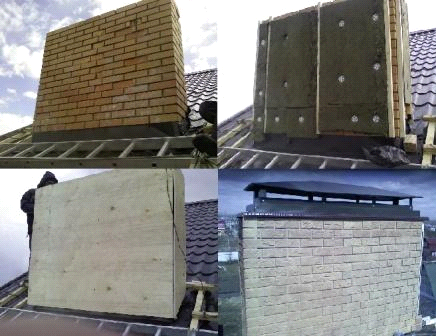

Металлический или цементный сайдинг обеспечит дымоходу презентабельный вид. Правильно смонтированный на каркас с утеплителем, он качественно выполняет и защитную функцию для трубы.
Профнастил на каркасе является популярным, недорогим и простым в монтаже материалом для отделки дымохода. Этот вариант удобен для самостоятельного монтажа, легко подбирается по цвету, долговечен и надежен в эксплуатации.
Коробы и кожухи для труб
① Выбирайте любую базовую модель на нашем сайте или нарисуйте свой эскиз.
② Определитесь с цветом по RAL или RR >>
④ Договоритесь с менеджером о форме оплаты и сроках изготовления
⑤ Заказ можно забрать в одном из наших офисах или заказать доставку на ваш объект
Р. S. Можно вызвать нашего специалиста для замера и последующего монтажа
В наличии следующие цвета:
RAL 1014 | RAL 5005 | RAL 7024 | |
RAL 1015 | RAL 6002 | RAL 8017 | |
RAL 3005 | RAL 6005 | RAL 9003 | |
RAL 3009 | RAL 7004 | RAL 9004 | |
RAL 3011 | RAL 7005 | RAL 9006 | |
RR 32 | RR 11 | RR 29 |
Другие цвета и покрытия — под заказ
Если вы выбираете цвет из складских позиций, то планки (доборные элементы и отливы) можно забрать на следующий день. Заборные колпаки и дымники делаем в течение 5 рабочих дней. Если цвет заказной, то срок изготовления индивидуальный, но в любом случае увеличивается на 1-3 недели за счёт доставки материалов.
Возможна порошковая покраска в любой цвет RAL в том числе с дополнительными эффектами.
Что такое фальш-труба

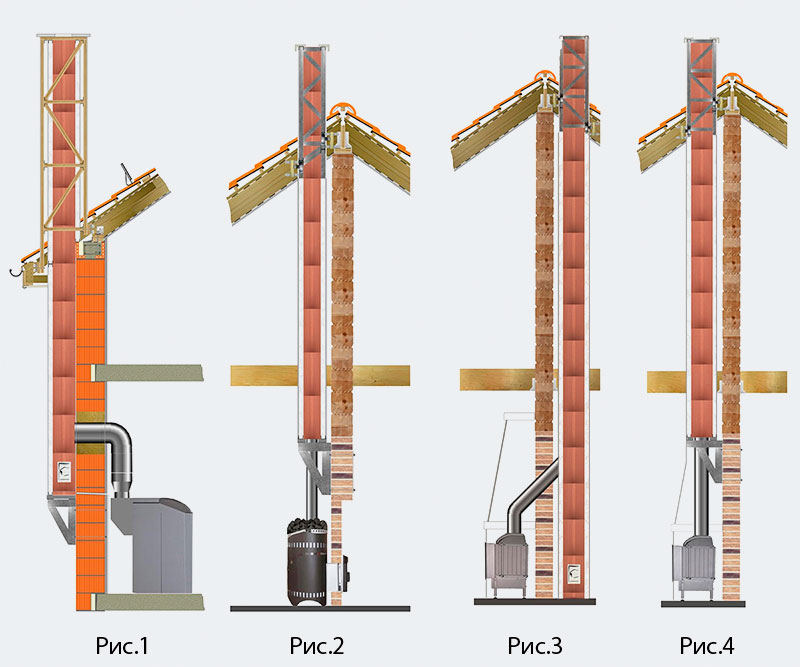

Кожух (или фальш-труба) – это специальная металлическая облицовка основной кирпичной трубы. Его можно установить поверх кирпичной кладки трубы, чтобы защитить трубу от негативного воздействия внешней среды. Кожух устанавливают по нескольким причинам, например: Для того, чтобы привести разрушающуюся трубув более презентабельный вид.
Кожух как бы опоясывает трубу со всех сторон и тем самым позволяет продлить ей срок службы. Кожухи для труб дымохода станут идеальным решением в данном случае. Если нет возможности сделать кирпичную кладку трубы, можно установить фальш-трубу. Тогда такая труба будет смотреться эстетично и придаст всей кровле завершенный вид.
Например, если крыша медная, то кожухи для труб дымохода можно сделать медными.
Защитные кожухи для труб могут быть выполнены из разных материалов, быть любого цвета и фактуры.
Какие бывают защитные кожухи для труб дымохода
Оцинкованный кожух для труб
Прослужит очень долго. Такой кожух огнестоек и пожаробезопасен. Такая труба быстро разогревается, что обеспечивает хорошую тягу. Кроме того, его просто устанавливать.
Гофрированный короб для труб дымохода
Очень удобен при монтаже. Его можно изгибать и придавать нужную форму. Обычно изготавливается из нержавейки. Устойчив к перепадам температур, ему не страшна коррозия.
Кожух для изоляции труб
Может быть оцинкованным, алюминиевым, нержавеющим. Такой металлический кожух имеет целый ряд преимуществ. Например, он полностью готов к установке, его легко монтировать, обладает долговечностью и эстетичностью.
Заказать защитный кожух на трубу лучше всего у профессионалов, с которыми можно связаться через сайт в интернете. Там же можно будет посмотреть фотографии готовой продукции и почитать отзывы других покупателей.
Спроектированные нами кожухи герметично защитят трубу и придадут красивый внешний вид всей крыше. Кожухи для труб прекрасно подходят к любым конструкциям кровли; будь то металлические, профильные, мягкие кровли, медные или оцинкованные покрытия крыши, натуральная черепица.
Заказать фартуки и кожухи для труб
По вашему желанию мы производим замер, дизайн, проектировку, заказ необходимых материалов, как по России, так и за рубежом (при необходимости), осуществляем доставку и монтаж под ключ.
Выведение трубы через крышу
Оборудуя проход трубы через крышу, необходимо позаботиться о том, чтобы было выполнено два условия:
- проходы через кровельный пирог должны быть пожаробезопасны;
- подкровельное пространство должно быть максимально защищено от проникновения влаги.
Вывод дымохода через конек позволяет провести все работы достаточно просто. Ввиду того, что на коньке невозможно образование снежных карманов, удается достигнуть лучшей защищенности от протек. Но в то же время такой способ установки узла прохода через кровлю подразумевает, что в конструкции стропильной системы коньковая балка не будет иметь несущих функций. А это требует дополнительного укрепления самих стропил. При наличии мансарды, установка дополнительных стропильных опор может быть нежелательной или просто невозможной.

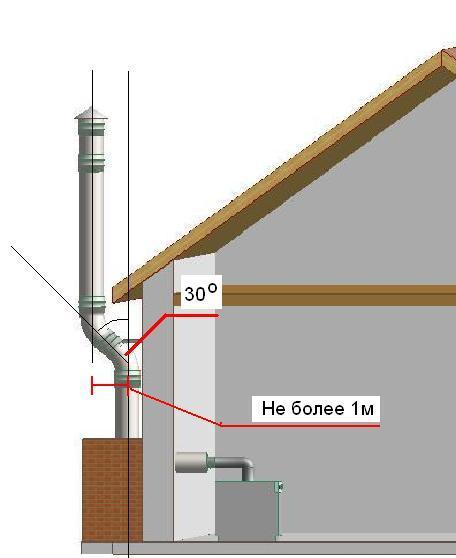

Именно поэтому застройщики отдают предпочтение установке прохода дымохода на скате, непосредственно у конька. В этом месте также не образовывается снежный карман, а к тому же стропильная система не нуждается в дополнительном укреплении. Но кроме этого, на выбор места прохода дымоходом крыши влияет и расположение отопительного оборудования. Следует помнить, что горизонтальные участки дымохода не должны иметь длину боле 1 метра. В некоторых случаях именно расположение котла становится причиной выбора метода прохода дымоотводной трубы сквозь конек.
Профессионалы рекомендуют избегать оборудования проходного элемента в ендове (место схождения двух скатов с внутренним углом), так как в этой точке установить кровельный проход особенно тяжело. В результате дождей и снегопадов место примыкания может не справиться с влагой и как результат, кровля даст течь.
Важно соблюсти расстояние между стропилами и кровлей в диапазоне 25-30 см. Если кровля выполнена из горючих материалов (различные виды рубероида, мягкая кровля), то между материалом и стенкой дымохода должен соблюдаться зазор 13-25 см. Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки
Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки.
Если кровля представляет собой «пирог», состоящий из гидро-, паро- и теплоизоляции, то при монтаже проходного элемента могут возникнуть некоторые сложности, связанные с нарушением целостности этого слоя. В результате ошибки защитные свойства кровли могут значительно снизиться. В данном случае дымоход можно установить в отдельный короб, который позволит изолировать материалы кровли от горячих стенок. Расстояние между внутренней стенкой короба и дымоходом должно составлять около 15 см, при этом свободное пространство заполняют негорючим теплоизолирующим материалом. Рекомендуется использовать минеральную или базальтовую вату, так как она является стойкой к воздействию влаги.
Гидро- и пароизоляцию подводят к коробу по стандартному методу: «пирог» надрезают в форме конверта. Полотно пленок выводят к стропилам и поперечным балкам, где их фиксируют гвоздями или скобами. Затем слой гидроизоляции прижимают сверху брусками, а пароизоляцию — каркасом основания под отделочные материалы мансарды или чердака. После этого стыки пленок и короба обрабатываются герметиком и проклеиваются специальной лентой.
Технология изготовления и монтажа короба для дымохода из металла
Несмотря на то, что готовые предложения представлены в относительно доступном сегменте и большом разнообразии модификаций как в Москве, так и в регионах, народные умельцы нередко предпочитают изготовить короб для трубы дымохода своими руками.
Инструменты и материалы
Чтобы соорудить самодельное защитное устройство на трубу газоотвода из металла, необходимо приготовить следующий набор инструментов, приспособлений и материалов:
- ножницы по металлу;
- плоскогубцы;
- молоток;
- заклепочник.
Также понадобятся листы оцинковки в расходном количестве и клепки.
Установка потолочно-проходного узла
Чертежи и схемы
В процессе подготовки необходимо сделать чертежные эскизы, на основе которых выполняют схему в натуральную величину. Для самостоятельных работ требуется подготовить:
- схему устройства для потолочной разделки;
- модель потолочно-проходного короба;
- схему монтажа на потолке;
- вывод дымоотвода через потолочно-проходное устройства;
- проход на крышу.
Расчет размеров выполняется по нормативным правилам, учитывая, что для прикрепления к перекрытию стороны кожуха должны быть на 5 см больше, чем величина разделки.
Этапы изготовления короба
Из оцинковки вырезают заготовки:
- боковые секции защитного устройства выполняют из четырех листов;
- элементы конструкции скрепляют при помощи заклепочника, используя не менее 4 клепок на каждый соединительный шов;
- для фиксации металлического кожуха к основанию предварительно обгибают нижний периметр на ширину 5 см;
- в днище прочерчивают диагонали, отмечают центральную точку;
- делают отверстие – при помощи гвоздя пробивают дырку, чертят круг нужного размера.
Готовый к установке металлический короб
Далее через дырку ножницами вырезают по отмеченной линии отверстие под трубу.
Металлический кожух устанавливается на выделенном месте:
- на стропильных соединениях сооружают опорную конструкцию из металлопрофилей или деревянный каркас;
- устанавливают готовый корпус защитного устройства на опоры;
- в отверстие в днище вставляют верхний сегмент дымовой трубы и стыкуют с предыдущим элементом дымоотвода.
Внутреннюю полость корпуса заполняют негорючим изоляционным составом с низким коэффициентом теплопроводности. Чаще всего применяют минеральный утеплитель в виде базальтовой ваты или керамзит. Финишный этап работы предусматривает обшивку короба соответствующим стилистике кровли и фасада покрытием.
Монтаж короба на тубу дымохода
Способы подшивки карниза
Подшить свес можно одним из двух наличествующих методов:
- по стропилам;
- по коробу из дерева.
Способы подшивки карниза
Свес по стропилам целесообразен лишь для кровель с незначительным уклоном. Такой способ сложен тем, что в результате края стропил должны образовать ровную плоскость. Это не всегда возможно, поэтому единственным выходом могут стать небольшие дощечки длиной от края навеса до стены, закрепленные на стропила. Чтобы прибить их ровно, предварительно нужно натянуть шпагат и равняться по нему. Для крепежа используйте железные уголки либо шурупы .
Карниз по деревянному коробу отлично подойдет для кровли под значительным наклоном. Для сооружения этого короба нужно взять доску толщиной 40 мм и закрепить ее между стропилами и поверхностью стены. Если один край доски крепится к ноге стропила, то потребуется дополнительная установка второй доски, вертикальной.
С коробом покончено, теперь можно приступать к креплению обшивки.
Обратите внимание! Закреплять обшивку нужно шурупами, но не гвоздями – это обеспечит необходимую жесткость

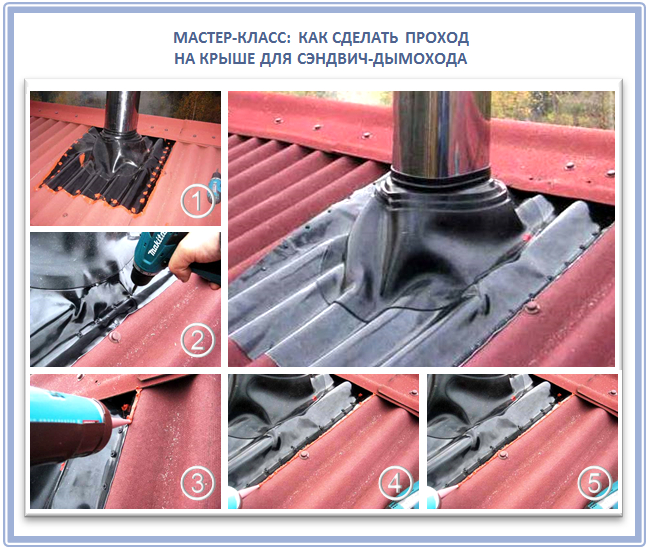

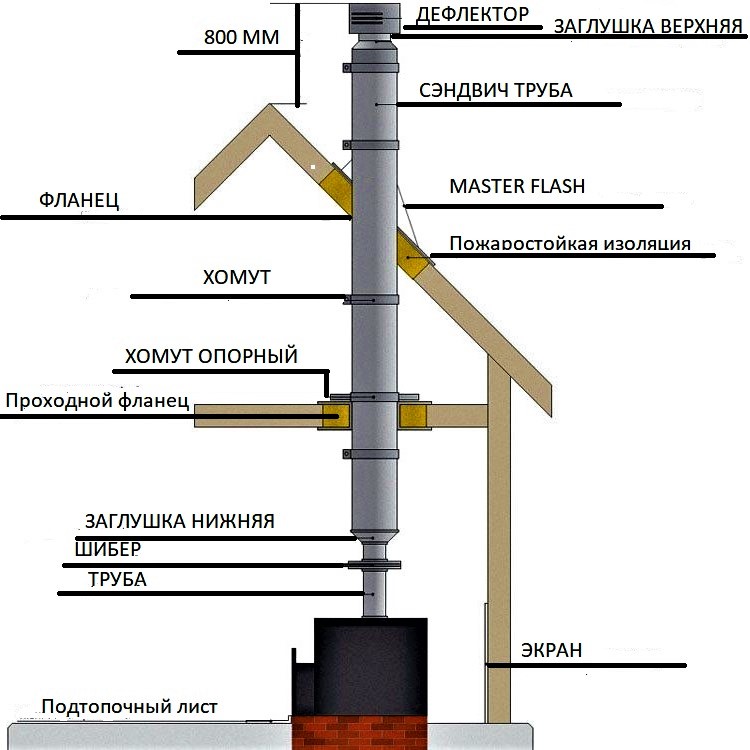

Устройство прохода сэндвич-дымохода через карниз и крышу
Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным
И вот на этом этапе важно не допустить опасную ошибку
Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

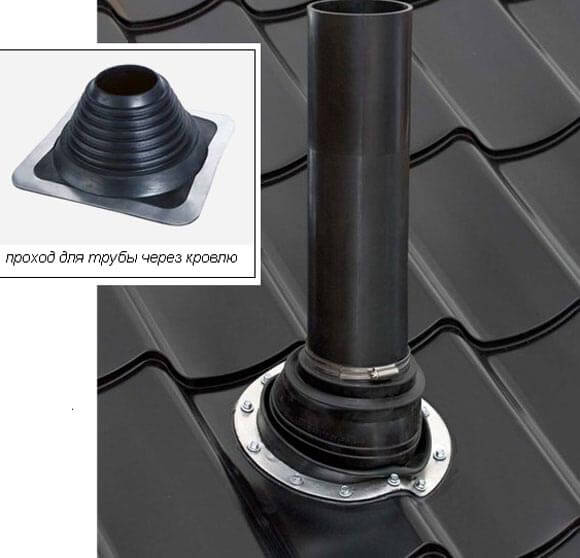

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.
Вот каким должен быть узел прохода сэндвич-дымохода через карниз:
Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:
Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.
Изнутри отделка такого узла должна выглядеть таким образом:
При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:
Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же
загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

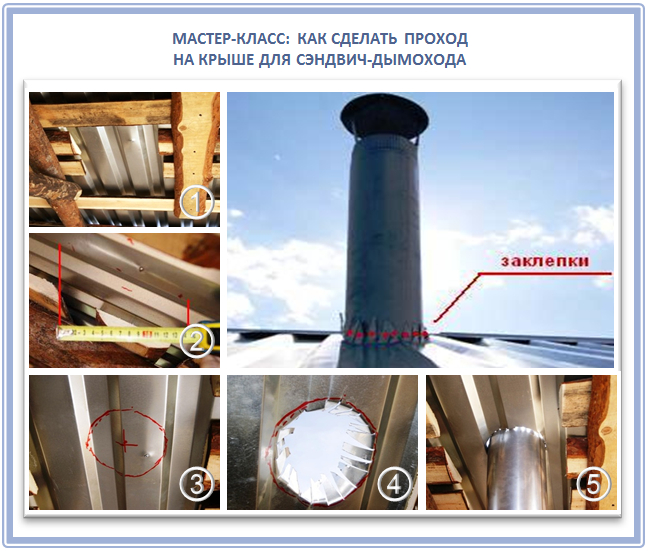

- Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
- Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
- Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
- Шаг 4. Установите снятый лист профнастила и закрепите его.
- Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
- Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
- Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
- Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.
К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

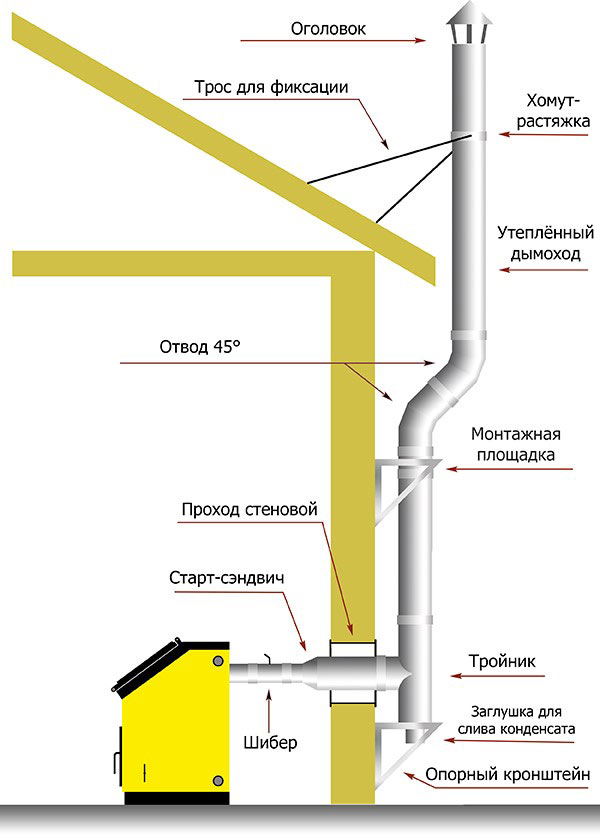

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:
Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!
Изготовление и установка короба своими руками
Высокая стоимость материалов плюс расходы на производство диктуют дороговизну комплектующих, из которых собирают кожухи. По этой причине многие желающие обладать таким изделием задаются вопросом: как изготовить короб на дымоход своими руками и как происходит этот процесс.
Все этапы сводятся к следующему:
- прорисовка подробной схемы на основании диаметра трубы, расчет ширины потолочного или кровельного перекрытия, выбор материала дымохода;
- сборка короба из выбранных материалов;
- облицовка готовой конструкции (при необходимости).
Необходимые инструменты и материалы
На первом этапе изготовления кожуха для трубы дымохода необходимо определиться, из чего он будет сделан. В зависимости от выбранной основы могут понадобиться:
- строительная рулетка, уровень;
- ножницы по металлу (для работы с листами из нержавеющей и оцинкованной стали), ножовка или электрический лобзик (для распиловки древесины), канцелярский нож (если основа собирается из гипсокартона);
- дрель или шуруповерт, заклепочник, молоток;
- плоскогубцы, тиски.
Затем закупаются основные материалы: листы из подходящего металла, доски или гипсокартонные плиты. Если есть необходимость оборудования дымохода теплоизоляционным материалом, подбирается наиболее подходящий.
Чертежи и схемы
Чертеж будущего изделия напрямую зависит от его конфигурации: будет это простая установочная арматура в перекрытии или полноценная конструкция во всю высоту дымовыводящей трубы.
Короб состоит из нескольких основных элементов:
- потолочно-проходного узла;
- тела короба квадратной или прямоугольной формы;
- защитного козырька.
Исходя из размеров доступного материала, создают чертеж отдельных элементов с точным указанием габаритов, мест стыковки частей друг с другом, очередности проведения монтажа.
Расчет размеров
Размеры короба начинают рассчитывать с определения диаметра входного отверстия внутри потолочного элемента. Он должен быть на 0,5 мм больше, чем сечение трубы, чтобы обеспечить ее комфортное прохождение.
Затем определяют ширину и длину, которая обеспечит надежную защиту внешней среды от нагревания. Для этого от края отверстия проводят линию не менее 7 см или центрируют его расположение в соответствии с готовым проемом в потолке или кровле. Так, например, при диаметре 20 см длина грани будет равна 37 см.
Следующий шаг — расчет глубины конструкции и размера основания, которое будет крепиться к потолку. Для этого толщину перекрытия увеличивают на 13 см, а размер листа с отверстием — на 5 см.
Размеры возвышающихся деталей рассчитывают с учетом метода соединения заготовок из стали. В случае проведения сварочных работ припуск не осуществляют. Если фиксация будет осуществляться прессовкой или заклепками, на заготовке предусматривается несколько сантиметров лишнего материала.
Изготовление деревянного каркаса
Чтобы обеспечить надежную фиксацию короба на кровле, между стропилами необходимо смонтировать конструкцию, которая послужит основой для дальнейших манипуляций. Деревянный короб собирают из досок 10х2,5 см, закрепляя изделиями аналогичного размера.
Сборка осуществляется таким образом, чтобы внутреннее пространство соответствовало габаритам короба. Поверхность древесины обивают изоляционной мембраной и гидроизоляционной пленкой. Для еще большей защиты досок можно внутренние торцы обить металлопрофилем, увеличив внутреннее пространство на несколько миллиметров.
Изготовление металлического короба
Начинается изготовление кожуха для металлических дымоходов с нарезки заготовок. Если с основными вертикальными деталями все просто — они имеют форму прямоугольников с припуском на стык, то короб для перекрытия состоит из нескольких элементов:
- двух П-образных элементов с загнутыми под прямым углом полосами;
- двух прямоугольников шириной, равной размеру проходного отверстия;
- днища, габариты которого больше проема на несколько сантиметров с каждой стороны, для надежного закрепления к поверхности, и круглым отверстием по центру с диаметром, равным сечению дымохода;
Один из главных этапов изготовления — создание креплений для трубы. Для этого перед тем, как вырезать центр днища, прорисовывают 4 маленьких прямоугольника, направленных внутрь от линии среза. Их нужно отогнуть вверх под прямым углом.
Отделка короба для дымохода
Существует большое количество декоративных покрытий, которые применяются для металлических поверхностей и способны выдерживать сложные условия эксплуатации. Они придадут конструкции красивый внешний вид и будут выполнять функцию дополнительного защитного слоя. Выбор основывают на индивидуальных предпочтениях и дизайне кровли.
Изготовление деревянного каркаса
Изготовление каркаса, одно из важных дел при работе. Ведь от его характеристик будет зависеть долговечность и устойчивость всей конструкции. Зачастую деревянная обрешетка применяется для газовых котлов и каналов, которые впоследствии будут обработаны штакетником или листами ОСБ. Монтировать деревянные каркасы для металлических или пластиковых деталей не оправдано. Ведь потребуется больше места для прорези в основании крыши, что достаточно негативно повлияет на несущие способности.
Конструкция короба для дымохода
Этап изготовления:
- Отмерьте нужные размеры на кровле.
- По размерам, проведите, выпил в стропилах и перекрытии.
- Сделайте четыре п-образных заготовки бруса, который впоследствии будут стыковаться в самом перекрытии.
- Продумайте крайнюю обрешетку и пароизоляцию.
- Кроме того, не забывайте, что нужно будет сделать днище.
Учитывая перепады температур, лучше изготовить его из металла или на крайний случай из пластика. Дерево для таких целей не лучший вариант, так как оно будет играть и постоянно «принимать» разную габаритную структуру.
Изготовление короба на дымоход лучше проводить с помощником. Так легче стыковать и крепить весомую конструкцию.
Отделка трубы сланцем этапы работ

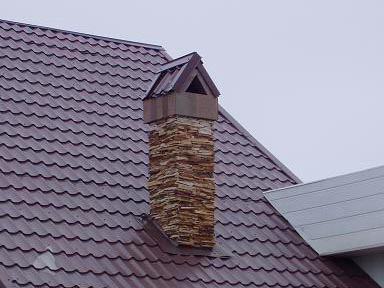

Облицовкадымохода на крышенужна не только для лучшей сохранности конструкции дымохода, но и в качестве декоративной отделки, поэтому ее принято выполнять из материалов, наиболее подходящих под кровельное покрытие. Одним из самых прочных, долговечных, а еще и очень эстетичных является станец.
- Пурпурным
- Зеленым
- Графитным
Он может быть в виде плитки или панелей. Крепление сланца возможно при помощи медных гвоздей с широкой шляпкой диаметром 2,5 мм и длиной от 40 мм.
При выполнении работ следует учитывать, что при перепадах температур возможна деформация материалов. Поэтому гвозди не прибиваются до конца, между шляпкой и плиткой необходимо оставлять небольшой зазор.
Монтаж плитки выполняется на обрешетку, брусья крепят по углам дымохода, а при его ширине более 60 см потребуется еще один дополнительный брус.
- Выставляются крайние направляющие по их уровню натягивается веревка (сверху, снизу и посредине – при высоте более 2 м), а дальше выставляются промежуточные брусья
- При необходимости выполняется утепление дымового канала
- На направляющие настилаются фанерные листы
- Производится укладка плитки (ее монтаж выполняют таким образом, чтобы одна заходила на другую в пределах 1,2, а угол не был менее 22°
Существует несколько способов укладки сланца – от стандартного прямоугольного, до напоминающего рыбью чешую. Они выбираются с учетом рисунка кровельного покрытия.
Первая выполняется на предварительно загрунтованную поверхность. Для этого в ведре разбавляется водой сухая смесь в пропорциях указанных на упаковке. Учтите, что обычно она продается белого цвета, а для получения цветного покрытия добавляется колер.
Разведенный состав наносится тонким слоем и оставляется до высыхания, а затем зачищается стальной щеткой. Далее наносится второй слой – при необходимости, но специалисты рекомендуют все же ограничиваться одним. Последним штрихом является обработка поверхности шлифовальной машинкой и затирка железным шпателем.
Венецианская штукатурка в отличие от мраморной считается дорогим удовольствием, но выглядит потрясающе. Тем более если все выполнять самостоятельно, то можно сэкономить определенную сумму денег.
Продается она также в мешках, имеет белый цвет и для нанесения разводится водой с добавлением колера. Наносится шпателем или кельмой. Но для получения качественного покрытия из венецианской штукатурки требуется применение технологии принудительной сушки строительным феном. Появившиеся трещины обрабатываются краской или лаком и после просыхания полируются шлифовальной машинкой.
Дикий камень в качестве облицовочного материала
Еще одним вариантом отделки дымохода может стать использование природных материалов. В этой роли хорошо зарекомендовал себя дикий камень. Он укладывается на цемент с применением штукатурной сетки, закрепленной на поверхности для жесткости сцепления. Швы заделываются цементом с добавлением в него колера.
Важность отделки дымохода
В этой статье мы рассмотрели сборку, изоляцию и облицовку системы удаления продуктов горения. Каждый из этих этапов является обязательным для эффективной работы отопительного оборудования, но может быть выполнен с применением различных материалов. Какой из них самый лучший – решать только вам. Ведь это зависит как от конструктивных особенностей дымохода, так и от архитектурного стиля всего здания.

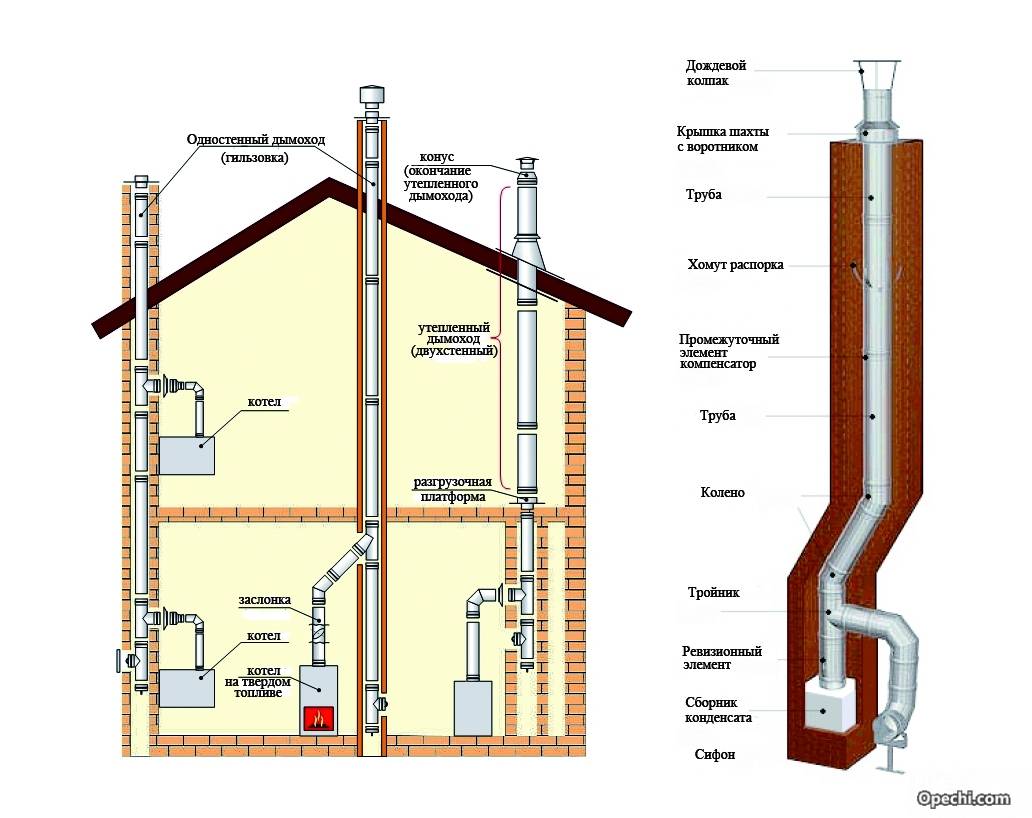

Все частные дома имеют индивидуальную систему отопления. Даже если это бойлер, а не дровяная печь, всё равно он требует вывода из системы газа и дыма, образующихся в результате сгорания топлива.
Когда отопительный котёл располагается в подвальном помещении дома, инструкция по его эксплуатации допускает выведение дымохода вдоль наружной стены. И тогда его можно рассматривать как элемент фасада, а его декор производить в соответствии с наружной отделкой дома.
Если же в здании есть печь или камин, дымоход проходит сквозь пространство комнаты, в которой они располагаются, и мансарду. В этом случае, внутренняя отделка мансардной крыши производится с учётом имеющегося дымохода.
Монтаж самодельного дымохода с сэндвич-элементами
Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.
Парадокс? Вовсе нет
Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать
Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов
Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:

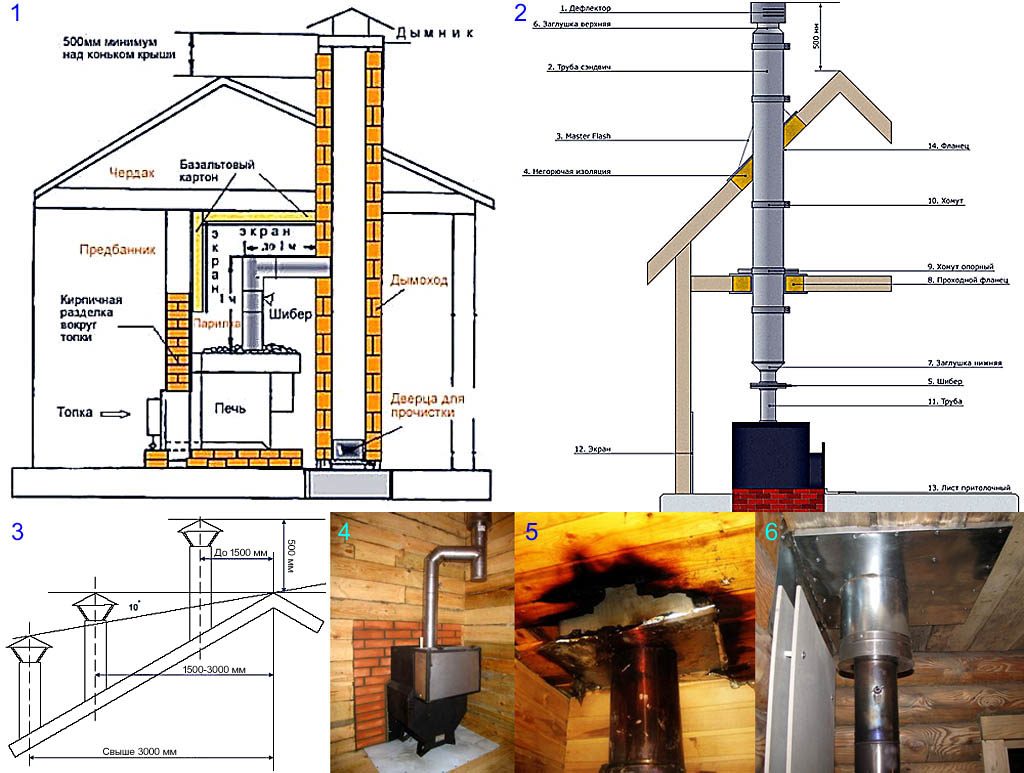

А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.
В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.
К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж.
Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.

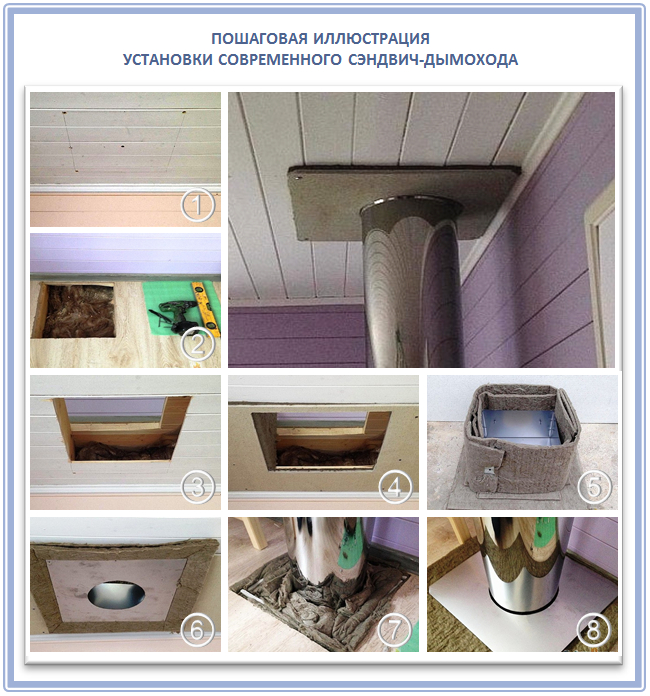

Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:
Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:
- Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
- Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
- Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
- Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
- Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.
- Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.

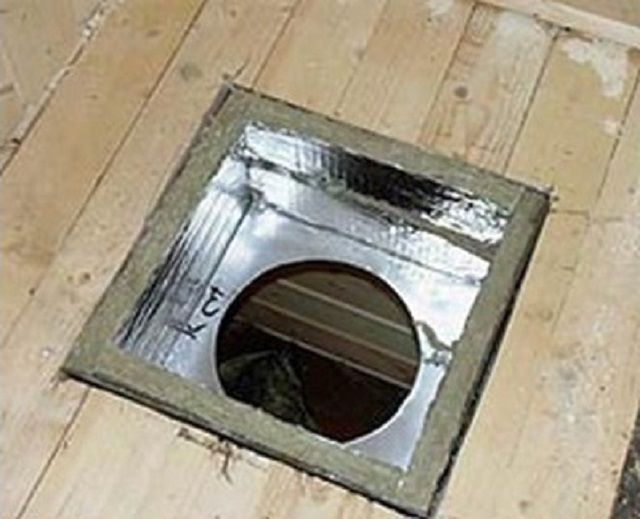

Вот таким изготавливавается металлический узел для сэндвич-трубы:
Вот как правильно должен быть организован проход такого дымохода через стены:
Вырезать такое отверстие в стене вы сможете самостоятельно:
Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:
Для вывода такого дымохода вам понадобятся специальные кровельные элементы:
Подробно на самой установке мы не останавливаемся, т.к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.
Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.

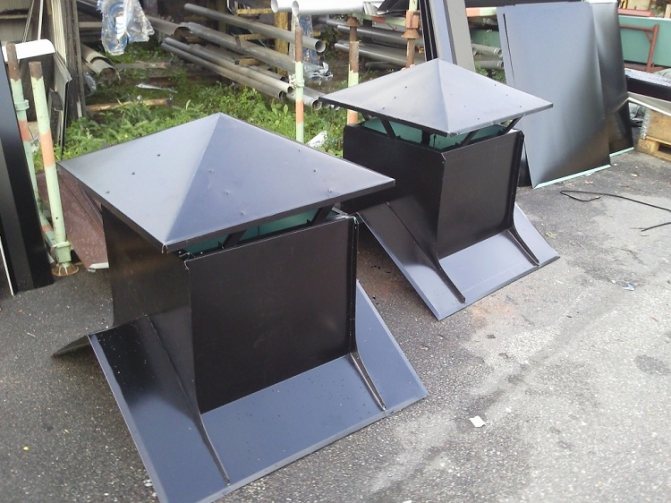

Установка колпака
Здесь следует ориентироваться на безопасность и практичность. В последнюю очередь надо думать о внешней привлекательности конструкции
Важно учитывать следующие рекомендации:
- Стальные трубы круглой формы нельзя закрывать традиционными по форме конструкциями. Они отводят дым от высокоэффективных котлов, чей КПД превышает 85%. Лучше использовать конусные насадки, выполненные в форме открытого сопла. Они не покроются коркой льда при морозе.
- Кирпичный дымоход, лишенный вставок, подсоединенный к теплогенератору с высоким КПД, можно оборудовать насадкой в виде крышки. Сквозь неё проходит патрубок.
- На печи с вертикальными каналами желательно устанавливать зонт. Такая форма выполняет на печной трубе защитную функцию. Но чтобы это стало возможным, желательно поставить внутри пластину из нержавеющей стали.
На дымоотводные блоки, выложенные из кирпича и оборудованные боковыми продухами, рекомендовано монтировать вальмовый или двускатный колпаки. За счёт этого верхняя часть кладки будет защищена от осадков и ветра. При этом соприкосновение с газоходными отверстиями по бокам будет исключено.
Для защиты кирпичного блока, где наверху открыты дымоходные и вытяжные трубы, можно смастерить короб с несколькими сквозными патрубками. Они, в свою очередь, вставляются в указанные каналы. Сверху на выводы вентиляции устанавливаются обычные колпаки в виде грибка, а на газовые надо ставить конусные сопла.
