Компенсаторы для полипропиленовых труб отопления

Как рассчитать нужный размер

Размеры компенсатора для полипропиленовых труб можно рассчитать, опираясь на пример. Для примера взята заготовка, которая имеет размер 90 мм.

Она будет расширяться на 4,2 см и сжиматься на 2,1 см. Учет проводится для самого большого увеличения, ΔL/2 = 21 мм.

Нужно провести горизонтальную прямую от вертикального сечения до пересекания с градиентной прямой 9 см заготовки. Затем необходимо опустить перпендикуляр из места пересекания на горизонтально размещенную шкалу.

Рассчитывать расстояние между компенсаторами во время прокладки полипропиленовых труб рекомендуют с запасом.

При этом нужно рассчитывать, что это расстояние нужно подбирать исходя из того, что армированное изделие расширяется на 1мм на каждый погонный метр, а не армированное на 3 мм.

Точные значения удлинения для каждого изделия зависят от перепадов температуры, объема и марки, а также от изготовителя. Их необходимо уточнять на сайтах изготовителей.

П — образные элементы

В местах, где такого достичь нельзя, ставят П-образные элементы. Они бывают трех вариантов, которые различимы между собою соотношением плечевой длины и прямых вставок.

П-образный компенсатор полипропиленовых труб точно так, как аналоги другого типа, нуждается в расчете размеров, нужных для компенсирования термоизменения магистрали.

Для точных определений можно использовать предложенные онлайн формы. По ним очень удобно выполнять все расчеты.

Расчет п-образного компенсатора полипропиленовых труб производится с учетом таких рекомендаций:

• Наиболее высокий уровень напряжения в спинках советую брать в промежутке от 80 до 110 МПа.
• Оптимальное соотношение вылета элемента к внешнему объему заготовки следует брать следующее – Н/Dн = (10-40). При таком подсчете вылет элемента на 10 DN отвечает трубомагистрали DN 350. А вылет на 40 DN отвечает магистрали на DN 15.
• Оптимальный показатель ширины п-образного соединения к его вылету советуют брать в пределах L/Н= (1-1,5).
• Если для установки необходим вариант очень больших размеров, то его можно заменить двумя менее габаритными конструкциями.
• При расчете теплового увеличения магистрали температуру носителя тепла учитывают самую высокую, а окружения — самую низкую.

Выполняя расчеты п-образного вида, необходимо взять во внимание такие параметры:

1. Труба наполнена жидкостью или парообразным веществом.
2. Из какого материала изготовлена труба (металл, пластик).
3. Самая высокая температура среды не больше 200 градусов по Цельсию.
4. Сетевое давление не должно быть больше 16 бар.
5. Конструкция стоит на горизонтальной магистрали.
6. Соединение отличается симметрией, и его плечи одинаковой величины.
7. Недвижимые опоры должны быть очень жесткими.
8. Магистраль не подвергается воздействию ветра и иным нагрузочным влияниям.
9. Сопротивление силового трения движимых опор при деформации не берется в учет.
10. Отводы гладкие.

Ставить п-образные механизмы рекомендуют на прямых протяженных зонах.

Отсутствие п-образных приспособлений на жестко укрепленной магистрали с разными температурами среды приводит возникновению напряжений, которые приводят к деформации и разрушают трубопровод.

Механизм Козлова

Компенсаторы для полипропилена. Почему мы выбираем сильфонный компенсатор Козлова.

Этот механизм предназначается для нивелирования теплового увеличения армированных и не армированных ПП трубопрокатных материалов в горячем водопроводе и системе отопления.

Работает конструкция Козлова точно так, как остальные аналогичные приспособления. Но, при этом оно имеет некоторые конструктивные отличия.

Некоторые технические показатели данного механизма:

• Способность компенсирования на сжимание полипропиленового изделия 2 см для объема на 2,5 см и 2,5 см на объем 3,2.
• Уровень рабочего давления – 16 атм.
• Уровень самой высокой рабочей температуры – 100 градусов.

Установка на стояках

Перед установкой данных деталей на пластиковых стояках, и прямолинейных участках магистрали нужно обработать техузлы асбестовой тканью. Так конструкция будет защищена от попадания брызг из металла.

Между двумя неподвижными крепежными элементами разрешают ставить только один технический узел.

Ставя данное приспособление на стояк или прямолинейный участок, нужно проверять совпадение скрепляемых элементов. Нарезной вариант устройства на полипропиленовых системах не гарантирует высокую прочность, поэтому рекомендуется проведения сварных работ.

Также большим спросом пользуется такое приспособление, как «американка». Этот разъемный фитинг с одной стороны имеет металлическую резьбу, а с другой — основание из полипропилена.

История появления полипропиленовых труб

Использование пластика началось в тридцатых годах 20 века. Сначала для производства труб применяли поливинилхлорид. Его основными недостатками являются выделение при эксплуатации канцерогенов и высокая пожароопасность. При этом надо помнить, что в процессе горения также будут производиться опасные для здоровья вещества.

На смену поливинилхлориду пришёл полиэтилен. Он продемонстрировал хорошие эксплуатационные качества, но его можно применять только для холодного водоснабжения.

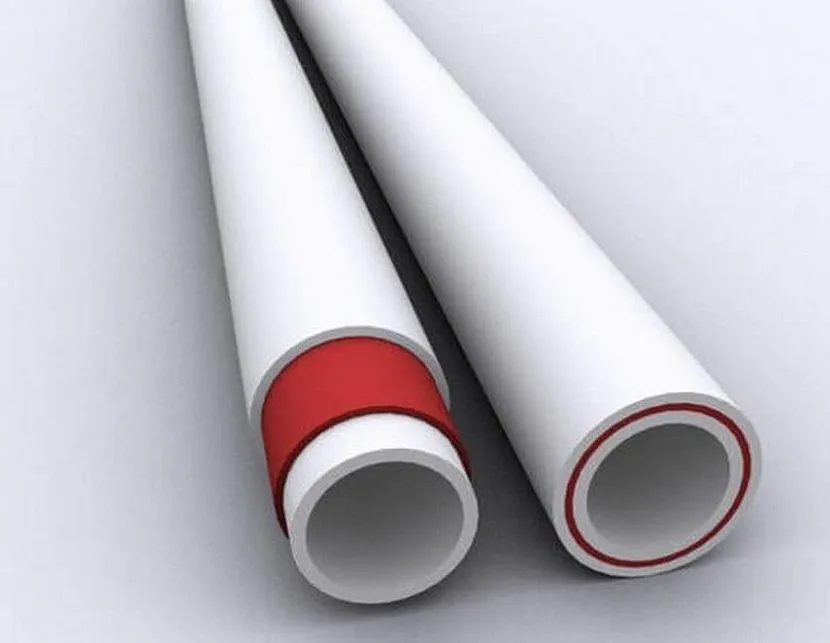

Армированные полипропиленовые трубыИсточник trubaspec.com

Полипропилен не обладает упомянутыми недостатками и ограничениями. Они не меняют своих эксплуатационных качеств при нагреве или охлаждении, что делает их пригодными для широкого употребления при изготовлении труб. Их важными достоинствами являются неуязвимость для коррозии, отсутствие реакции на использование растворителей и экологичность применения. Установка полипропиленовых труб выгодна в связи со следующими причинами:

• Сохраняет свои эксплуатационные свойства на протяжении десятков лет.
• Простота монтажа. Небольшой вес делает перевозку более удобной.
• Вода, протекающая по таким трубам, не ухудшает качества.
• Нет необходимости проводить окраску труб.
• Не появляется ржавчина.
• Использование в системах отопления исключает образование конденсата.
• Рабочий диапазон температур составляет 0-95 градусов.
• Из-за низкой теплопроводности нет необходимости в дополнительной теплоизоляции.
• Внутри труб не образуются известковые отложения.
• При контакте с открытым огнём не происходит возгорания и не выделяется вредных для здоровья веществ.

Несмотря на хорошие эксплуатационные качества, пропилен обладает недостатком, о котором необходимо помнить — при нагревании труб происходит линейное удлинение полипропиленовой трубы. Если в системе температура превышает 95 градусов, это может привести к размягчению пластика.

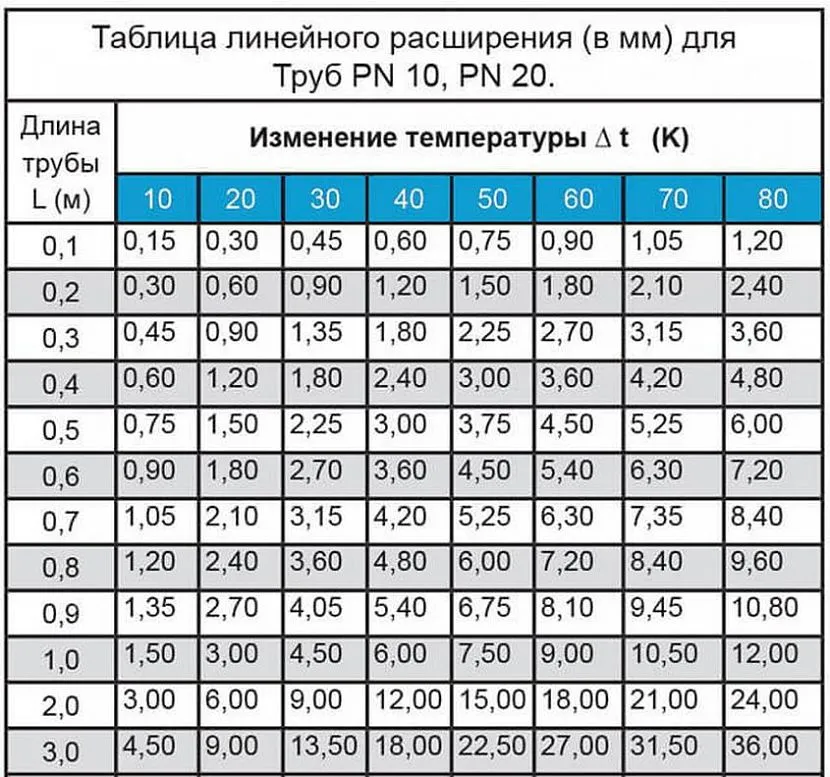

Пример таблицы для расчёта теплового удлинения трубИсточник trubaspec.com

Меры для защиты целостности труб при расширении

Для того, чтобы предотвратить возникновение критических ситуаций из-за расширения полипропиленовых труб при нагреве, можно предпринять следующие меры:

Нужно оставить соответствующее место между трубопроводом и упором
При этом надо заранее рассчитать степень расширения и обеспечить наличие достаточного пространства.
Надо обратить внимание на места, где стоят поворотные муфты

Важно их расположить таким образом, чтобы в трубе не возникало напряжений и деформаций.
Если нужно установить длинный участок трубы, то на нём располагают компенсаторы удлинения
Они представляют собой конструкции, которые фиксируют положение трубопровода, но дают возможность безопасно расширяться на каждом небольшом отрезке.. При монтаже труб стараются избегать наличия жёстких стыков

Распространено использование петлеобразных участков труб. В таком случае соседние элементы магистрали не прилегают плотно друг к другу

При монтаже труб стараются избегать наличия жёстких стыков. Распространено использование петлеобразных участков труб. В таком случае соседние элементы магистрали не прилегают плотно друг к другу.

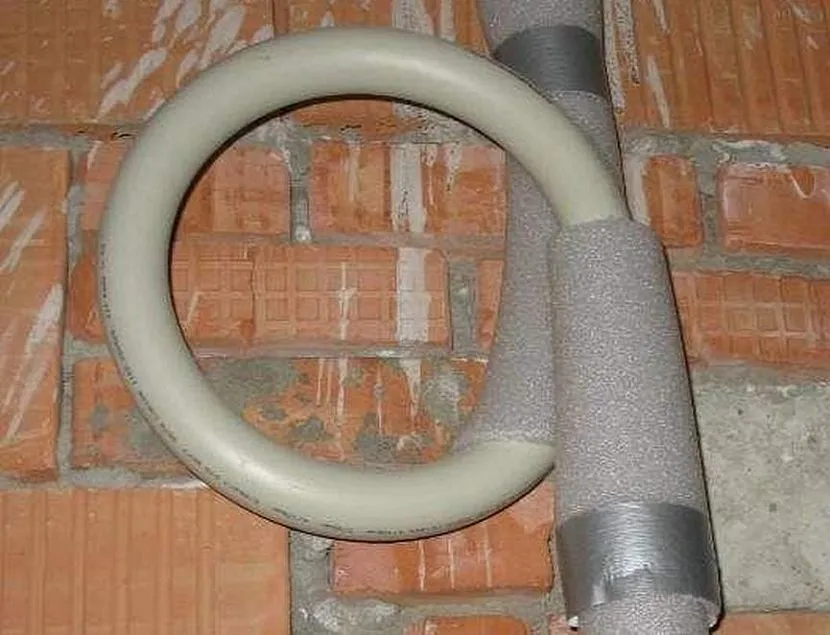

Применение петлеобразного компенсатораИсточник trubanet.ru

Ещё один способ компенсации состоит в том, что между прямыми отрезками трубы устанавливаются П-образные соединения. При этом они сделаны таким образом, что в этом месте углы конструкции могут безопасно смещаться.

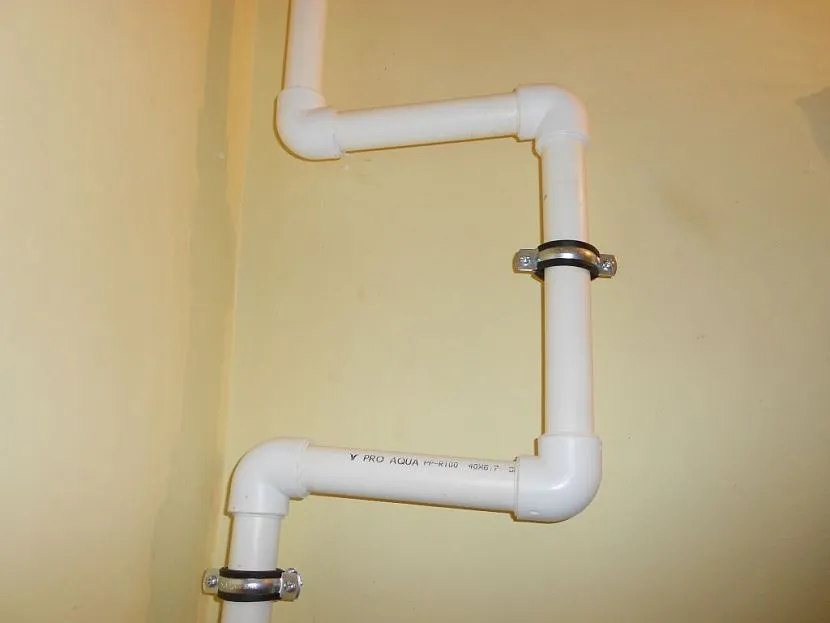

Применение П-образного компенсатораИсточник santechlike24.com.ua

Существуют пружинные конструкции, применяемые для противодействия тепловому расширению полипропиленовых труб. Примером такого решения является компенсатор Козлова. В этом случае к концам участка трубопровода, расположенным друг напротив друга прикрепляются кольца, соединённые при помощи пружины. Такой узел находится внутри участка трубы большего диаметра. При нагреве концы труб сближаются, сдерживаемые пружиной.

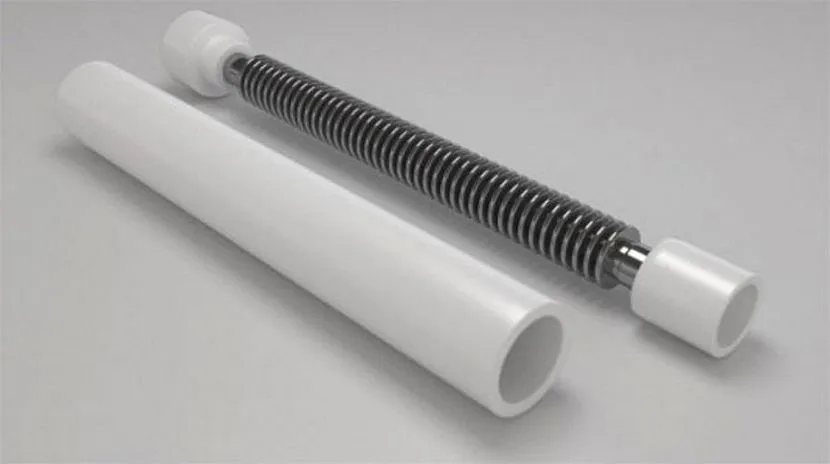

Компенсатор Козлова для пропиленовых трубИсточник infotruby.ru

Линейное расширение полипропиленовых труб и их компенсация

При проектировании и монтаже систем водоснабжения и отопления необходимо учитывать линейное расширение трубопровода при эксплуатации. На практике эти линейные удлинения (при повышении температуры в системах) заметны тем, что трубы деформируются, искривляются, теряют горизонтальное или вертикальное ориентирование, иногда вырываются из креплений. Для компенсации этих расширений используют несколько методов. Один из них – это на длинных участках трубопровода (более 3000мм) устанавливают компенсационные петли, которые позволяют «играть» в длине участкам труб и не позволяют вырываться из креплений. Для такого трубопровода используют подвижные крепления, для возможности движения в сторону компенсатора. Кроме компенсационной петли используют так называемые П-образный и Г- образный компенсаторы(колено), которые позволяют использовать систему без видимых изменений трубопровода.

Пример расчёта линейного расширения трубопровода ТМ Thermo Alliance.

Формула для расчета линейного расширения (сокращения):

∆L =α × L × ∆T

∆L — линейное расширение(мм)

α — коэффициент температурного линейного расширения(мм/°с)

L — длина трубы(от неподвижной опоры до уголка, в Г – образном компенсаторе(м)

∆T — разница температурного при монтаже эксплуатации(°С)

Пример 1:

α1=0.15 мм/м°С (Трубы ППР)

α2=0.03 мм/ м°С (Трубы ППР/Ал/ППР)

α3=0.05 мм/ м°С (Трубы Thermo Alliance Glass Fiber)

Т1 = 60°С (Температура при эксплуатации)

Т2 = 20°С (Температура при монтаже)

Решение:

∆L = 0.15 мм/м°С х 5м х 40°С = 30мм (Трубы ППР)

∆L = 0.03 мм/м°С х 5м х 40°С = 6мм (Трубы ППР/Ал/ППР)

∆L = 0.05 мм/м°С х 5м х 40°С = 10мм (Трубы Thermo Alliance Glass Fiber)

Компенсационное колено

Минимальная длина компенсатора расширения может быть рассчитана на основе следующей формулы:

Ls = C x √(D x ∆L)

Ls — длина компенсатора расширения, (мм)

С — константа материала (ППР = 20)

D — внешний диаметр трубы, (мм)

∆L — линейное расширение, (мм)

Компенсационное колено

Минимальная длина компенсатора удлинения может быть рассчитана на основе следующей формулы:

Ls = C x √(D x ∆L)

Ls — длина компенсатора удлинения, (мм)

С — константа материала (ППР = 20)

D — наружный диаметр трубы, (мм)

∆L — линейное расширение, (мм)

Пример 2:

Решение:

Ls = 20 х √ (40 х 30) = 693 мм

Для трубы с внешним диаметром 40 мм и длиной 5 м, которая имеет изменение направления с перепадом температур 40°С, необходимо поставить компенсатор 693 мм для распределения изменений по длине.

П-образный компенсатор

Если отсутствует возможность компенсирования расширения путем изменения направления, то рекомендуется использовать П-образный компенсатор.

Ширина П-образного компенсатора рассчитывается по следующей формуле:

Wk = 2x ∆L + SL

Wk — ширина компенсатора (мм) ∆L — линейное расширение (мм)

SL — 150 мм (безопасное расстояние)

Примечание: Wk должно быть больше или равно 10D

Пример 3:

∆L =30 мм (возьмем данные из Примера 1)

Решение:

Wk — 2 × 30 мм + 150 мм =210 мм

Необходимо установить П-образный компенсатор с шириной 210 мм.

Расчёт изменения длины трубопровода при изменении его температуры производится по формуле:

ΔL= α x L x Δt

ΔL — изменение длины трубопровода при его нагреве или охлаждении;

α — коэффициент теплового расширения константа мм/м С−¹;

• Для труб PN20 равен α = 0,15 мм/мК
• Для труб PN 25 (армированная аллюминием) равен α = 0,03 мм/мК

L — расчётная длина трубопровода;

Δt — разница температуры трубопровода при монтаже и эксплуатации °С(°К);

Δt = Tw-Tm Tw — рабочая температура жидкости в трубопроводе;

Tm — температура воздуха при монтаже.

Виды компенсаторов и материалы изготовления

Компенсатор для канализации ПВХ

Конструктивно устройство – это патрубок на одном торце которого расположен раструб с кольцевым уплотнителем из резины. Другой торец предполагает муфтовое соединение.

Иногда устройства оснащают фланцами или резьбой. В первом случае компенсаторы подходят для магистралей сечением от 63 до 110 мм, во втором – менее 63 мм. Для соединения элементов канализационной сети из различных материалов выбираются резьбовые компенсаторы в комплекте с полимерной муфтой.

Современные канализационные системы чаще всего исполняют из полимеров. Компенсационные фитинги бывают:

• полипропиленовые;
• полиэтиленовые;
• поливинилхлоридные.

Пользуются спросом изделия из полиэтилена и полипропилена. Они дают возможность решить большинство инженерных проблем, связанных с монтажом и использованием канализационных сетей. Однако ПВХ-устройства бывают гофрированными, что повышает их компенсационные качества.

Есть гибкие изделия и модели изогнутой конфигурации, их область применения – монтаж или ремонт поворотных участков канализации.

Полимерные компенсаторы устойчивы к коррозии и просты в монтаже. Однако пластиковое устройство абсолютно не подходит для чугунного трубопровода. Здесь используют изделия также из чугуна. Они хоть и весят больше, но намного прочнее полимера.

Для систем, проводящих химически активные стоки, используют устройства из особой резины. Чтобы придать им еще большую устойчивость, покрывают тефлоновым напылением. Основным способом подсоединения к трубопроводу является фланцевое соединение.

Самокомпенсация теплотрасс и дополнительные компенсирующие элементы

     Существует в сфере теплоснабжения такое явление, как самокомпенсация. Под этим понимается способность трубопровода самостоятельно, без помощи специальных устройств и приспособлений, компенсировать те изменения размеров, которые происходят в результате теплового воздействия, за счёт упругости металла и геометрической формы. Самокомпенсация возможна только при наличии в трубопроводной системе изгибов либо поворотов. Но не всегда при проектировании и монтаже имеется возможность для создания большого количества таких «естественных» компенсаторных механизмов. В таких случаях актуально подумать над созданием и установкой дополнительных компенсаторов. Они бывают следующих типов:

• П-образные;

• линзовые;

• сальниковые;

• волнистые.

Необходимость расчета температурных удлинений трубопроводов из полимерных материалов

Температурные удлинения или сокращения трубопроводов происходят под влиянием изменения рабочей температуры, перемещаемой по ним воды, а также температуры окружающей среды. Соответственно, при монтаже нужно обеспечить достаточную степень свободы трубопроводов, а также рассчитать необходимые допуски на увеличение их длины. Часто начинающие застройщики не учитывают эти изменения при монтаже водопроводной и отопительной разводки. Типичные ошибки:

• Замоноличивание труб холодного и горячего водоснабжения в стяжку пола без использования утеплителя или защитной гофры.
• Открытая прокладка труб, например, при монтаже радиаторов системы отопления, без использования специальных компенсаторов.

Учет температурных удлинений трубопроводов из полимерных материалов, в частности, из РЕ-Ха, следует производить только при их открытой прокладке. При скрытой прокладке компенсация температурных удлинений происходит за счет изгибов трубопроводов, уложенных в защитной гофротрубе или в теплоизоляции, при изменении направления трассы. В этом случае компенсация удлинений происходит благодаря напряжениям в стяжке или в штукатурке.

Отметим, что стяжка выдерживает напряжение без разрушений, т.к. возникающие усилия очень малы и составляют незначительный процент от имеющегося запаса её прочности. Необходимо только проследить, чтобы при заливке стяжки или оштукатуривании стен раствор не попадал внутрь гофротрубы или под теплоизоляцию. Присоединение труб к водоразборной арматуре производится через настенные угольники, которые прочно закрепляются на строительной конструкции или на специальном кронштейне. В результате — осевые перемещения труб в теплоизоляции или защитной гофротрубе, за счет температурных удлинений, не оказывают усилий на узел присоединения. При присоединении трубопроводов к распределительным коллекторам выполняется поворот под 90° на выходе из стяжки или из-под штукатурки.

При открытой прокладке температурные удлинения полимерных трубопроводов, в частности, трубопроводов из РЕ-Ха, будут очень заметны, т.к. эти трубопроводы имеют большой коэффициент температурного удлинения.

Эта же величина имеет и обратный смысл, т.е. если трубопровод охладить на 1 градус, то коэффициент температурного удлинения покажет, на сколько миллиметров укоротится 1 м трубопровода.

Для чего служат компенсаторы

Необходимо понимать, что тепловые сети – это трубные системы, по которым перемещаются носители тепловой энергии. Чаще это горячая вода, реже насыщенный пар. Поэтому на такие магистрали действуют две основные нагрузки и две малозначительные. Но даже малая значимость нередко приводит к большим авариям.

Основные проблемы:

• перепады температуры;
• перепады давления.

Под действием двух этих нагрузок происходит то расширение труб, то их сжатие. Такие подвижки часто приводят к деформациям, а со временем к росту перегрузок. Конечный итог – разрушение всей системы или участка, что одинаково неприятный момент, экономически затратный.

Две незначительные нагрузки:

• вибрация труб от работы насосных установок;
• собственная вибрация самой магистрали.

Если эти две составляющие по амплитуде совпадут, быстро произойдет разрушение трубной конструкции, особенно в местах стыков ее элементов.

Чтобы этого избежать, в трубопровод устанавливают компенсаторы. Это своего рода эластичные конструкции (приспособления), которые гасят не только вибрацию, но и последствия расширения и сужения труб. По сути, они компенсируют нагрузки, действующие на трубопровод.

Трубы под действием изменяющихся температур и давления не только расширяются или сужаются в поперечной плоскости. Есть такое понятие, как линейное расширение материалов. Оно в конструкции трубопроводов теплосетей происходит постоянно.

Это серьезная нагрузка, выдержать которую трубы могут только с помощью компенсаторов. Если их не установить, то в первую очередь выходить из строя начнут сварные швы и места соединения участков, которые проведены муфтами.

Поэтому сегодня монтаж разных видов тепловых компенсаторов в трубопроводах теплосетей – обязательная операция, которая не обсуждается. Только так можно обеспечить эффективную и долгосрочную работу трубных тепловых систем.

Компенсирующее устройство в системе трубопровода

Чем грозит расширение труб

Список того, что может произойти с трубопроводом, если в него не установить один из видов компенсаторов:

• изгиб магистрали, что негативно скажется на скорости движения горячей воды, также при этом пострадают опоры, установленные под трубы;
• излом по участкам в местах стыковки элементов магистрали;
• появление протечек (это снижает эффективность работы теплотрассы).

Это делает систему недолговечной и приводит к необходимости постоянных ремонтных работ, что сказывается на себестоимости поставляемых услуг.

Как выполняется монтаж компенсационных узлов для труб

Для правильной работы по процессу установки компенсационных узлов нужно выполнять ряд руководств:

1. в начале сваривания сверху труб ПП необходимо настелить асбестовую ткань – она убережет материал от железных искр.
2. Установка узлов изготавливается на прямых отрезках водопроводной разводки.
3. Проверка качества и исправности компенсатора перед монтажными работами даст возможность в последующем избежать трудностей с водомерным узлом и обеспечит непроницаемость системы.
4. Для любого определенного типа компенсационных устройств предусматривается особенная методика процесса установки. Благодаря этому нельзя всегда применить одинаковый способ. Мастера очень часто пользуются сварочным способом, а еще «американкой», другими словами креплением компенсатора на разъемных фитингах из полипропилена с железной резьбой.

В общем монтажный процесс компенсационного узла состоит из подобных этапов, как подготовительная подготовка, планировка и расчет мест крепления всех конструкционных компонентов системы, разметка и нарезка труб, а еще завершальная сварка.

Чтобы сварка была очень качественной, лучше всего воспользоваться профессиональным паяльником с высокой мощностью. Также в первую очередь необходимо тщательно почистить торцы труб, до получения ровной поверхности. Применить паяльный аппарат можно после нагрева его до 260 ?, когда погаснет указатель на устройстве.

Установив на электросварочный аппарат насадки, подходящие диаметру труб и узлов, изделия греют до необходимой температуры, чтобы края начали оплавляться, а потом плотно прижимают их друг к другу, чтобы полипропилен схватился и остыл. На определенный период времени застывания детали жестко фиксируют и не передвигают, дабы получить герметичные швы. Если идет речь о стыковке полипропиленовых эластичных деталей и труб сделанных из металла, хорошими способами соединения будут резьбовое и наплавление.

Слив из системы воду, снимают все вентили и прочищают трубы от осадка, чтобы он не мешал работе. Дальше исполняют комбинированное соединение компонентов. В первую очередь гибкий трубный участок припаивают на фланец, а потом на резьбу объединяют железные отрезки.

Если все работу по процессу установки компенсаторных устройств для труб ПП выполнены правильно, то соединение будет непроницаемым, а в середине трубопровода будут гаситься вихревые потоки, а еще поглощаться процессы линейного увеличения при подаче горячей воды в водомерном узле или системе обогрева.

Виды устройств для компенсации

Широкий спектр изделий разрешает выбрать изделия, исходя из типа трубопровода и особенностей монтажа системы. Компенсаторы, устраняющие деформацию труб, бывают естественными либо в виде конструкций, выполненных с помощью упругих материалов. Естественный вид подразумевает использование особого свойство трубы – амортизацию.

Естественные устройства бывают:

• Г-образные, которые применяют на поворотах системы.
• П-образные, которые применяют для трубопроводов отопительной системы и горячего водоснабжения, выдерживают температуру свыше 50 градусов. До установки изделие растягивают для увеличения предельных размеров компенсации.
• Z-образные служат, чтобы монтировать отведение.
• Кольцевые конструкции отличаются высокими показателями компенсаций.

Самыми технологическими считаются:

• Сильфонные устройства служат для защиты во время гидроударов, во время расширения трубы при изменении температуры, от разных вибраций. Изделия отличаются по виду, бывают: сдвиговыми, осевыми и поворотными, и универсальными.
• Компенсатор осевого типа применяется для отопительных систем и прокладки водопровода с горячей водой. Изделие выполнено из стальной нержавейки, противостоят давлению шестнадцать атмосфер, когда температура достигает 115 градусов. Сдвиговые имеют две гофры, работают сразу в двух направлениях.
• Линзовые устройства устанавливают во время прокладки горячего, холодного водопровода, вентиляционной системы.
• Сальниковые устройства применяют при монтаже трубопроводов, подверженным постоянным температурным перепадам. Оснащены односторонним либо двусторонним режимом при наличии подвижного стакана.
• Фланцевые устройства смягчают гидроудары, мягкий материал из которого изготовлено изделие способствует этому. Во время монтажа не требует сварочных работ, поэтому устройство просто установить или заменить.

Вид компенсатора для полипропиленового трубопровода

Защитное устройство выполнено в виде петли, имеет простую конструкцию, поэтому легко монтируется в трубы для отопления. Компенсаторы подходят для любых типов трубопроводной системы. Петлевидный предохранитель справляется с последствиями гидроударов, с резкими скачками температуры. В целом данный тип устройства обеспечивает бесперебойной работой отопительную систему и горячий водопровод.

Кроме компенсации линейной деформации отопительной системы компенсаторы нейтрализуют действие работы насосов. Данная вибрация никак не ощущается, но ее влияние ощутимо на всю сеть. Опасным считается, когда частота вибрирования насоса совпадет с частотой вибрации трубопроводной системы. Амплитуда колебания конструкции может увеличиться в несколько раз и полностью разрушить сеть.

Монтаж с учетом показателя линейного расширения

При монтаже трубопровода для горячего водоснабжения и отопления (в т.ч. системы «теплый пол») обязательно нужно учитывать удлинение трубы в результате воздействия высокой температуры.

Оптимальный выбор изделий для установки трубопровода – армированные трубы со стекловолоконным или алюминиевым внутренним слоем. Армирование — слой фольги или стекловолокна — поглощает часть тепловой энергии от теплоносителя и сокращает коэффициент температурного расширения полимера. Благодаря этому потребность в компенсации физических изменений будет также снижена.

Правила монтажа труб с учетом линейного расширения:

между трубопроводом и стеной в помещении необходимо оставить небольшой зазор, т.к

трубы могут отклоняться от своей оси при нагреве и идти волнообразно;
особенно важно оставить небольшие зазоры в углах помещений, где трубы соединяются поворотными муфтами или фланцами;
на длинных участках трубопровода устанавливают специальные компенсаторы линейного расширения, которые одновременно фиксируют трубопровод в своей плоскости, но позволяют ей смещаться по направлению монтажа;
желательно снизить количество жестких стыков, чтобы обеспечить гибкость трубопроводу.. В некоторых системах горячего водоснабжения и отопления на базе армированных и неармированных изделий можно увидеть различные способы т.н. самокомпенсации температурного расширения за счет упругой деформации полипропилена

самокомпенсации температурного расширения за счет упругой деформации полипропилена

В некоторых системах горячего водоснабжения и отопления на базе армированных и неармированных изделий можно увидеть различные способы т.н. самокомпенсации температурного расширения за счет упругой деформации полипропилена.

Чаще всего используются петлеобразные компенсирующие участки – кольцевые повороты с подвижной фиксацией на стене. Петля, полученная в результате такой установки, сжимается и расширяется при нагревании/остывании теплоносителя, не влияя на положение и геометрию трубопровода на остальных участках.

Компенсаторы расширения труб

Кроме самокомпенсации, предотвратить деформацию труб в результате температурного расширения можно с помощью дополнительных приспособлений – механических компенсаторов. Они устанавливаются на Г- и П-образных участках трубопроводов и представляют собой скользящие опоры, через которые проходит труба.

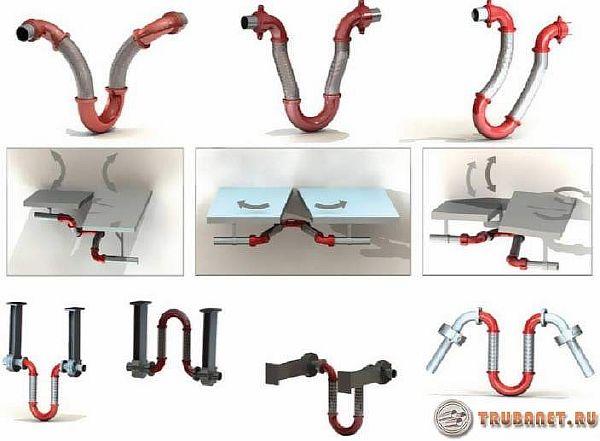

Специальные компенсаторы расширения делятся на несколько типов:

1. Осевые (сильфонные) – приспособления в виде двух фланцев, между которыми находится пружина, компенсирующая сжатие и расширение участка трубопровода. Крепятся неподвижно к опоре.
2. Сдвиговые – используются для компенсации осевого отклонения участка трубопровода при температурном расширении.
3. Поворотные – устанавливаются на участках поворота магистрали для уменьшения деформации.
4. Универсальные – объединяют расширения во всех направлениях, компенсируя поворот, сдвиг и сжатие трубы.

Компенсатор Козлова

Существует также новый вид устройства, названный в честь своего разработчика – компенсатор Козлова. Это более компактное устройство, внешне напоминающее участок трубопровода из полипропилена.

Внутри компенсатора находится пружина, которая поглощает энергию расширения труб в пределах участка, сжимаясь при нагреве воды и расширяясь при остывании. Преимущество компенсатора Козлова перед другими видами приспособлений – более легкий и простой монтаж, а также сокращение расхода арматуры.

В отличие от петлеобразного участка, при монтаже компенсатора Козлова достаточно соединить участок труб фланцевым или сварным способом.

Для чего нужен компенсатор

Компенсатор — полипропиленовый элемент для соединения труб. Это согнутый несколькими способами отрезок трубы, который позволяет осуществить сборку трубопроводов любых конфигураций. Выпускаются Г- и П-образные детали, компенсаторы в виде петли и змейки. В комплекте иногда идут фитинги для монтажа. Производится из статического полипропилена путем инжекционной прессовки.

Он нужен, чтобы трубы в коммуникациях не деформировались, и служит для компенсации расширения при температурных перепадах.

Полипропилен имеет свойство расширяться, когда на него воздействуют высокие температуры или давление. Задача компенсатора — не допустить расширения и провисания труб. Он принимает на себя деформационную нагрузку, препятствует провисанию труб и нарушению герметичности сетей. Это происходит благодаря его конструкции и амортизационным свойствам материала.

Компенсаторы для полипропиленовых труб: сильфонные, п-образные, компенсатор Козлова

В отличие от металлических труб ассортимент компенсаторов для полипропиленовых не такой уж и большой. В основном это связано с тем, что полипропилен используется для систем водоснабжения и отопления с низкотемпературными показателями

Но это ни в коем случае не уменьшает важность установки компенсаторов. Второй момент заключается в особенностях монтажных работ

Для металлической фурнитуры используется и сварка, и пайка, и резьбовое соединение, и фланцевое. А вот для полипропилена только пайка. И поэтому для этого типа труб применяются:

• Сильфонные устройства;
• П-образные вставки;
• Вставки типа петля;
• Компенсатор Козлова.
