Синоним качества: печи «кастор» для бани никогда не подведут

Достоинства и недостатки

Электрокаменка для бани обладает рядом неоспоримых преимуществ:

• быстрый нагрев помещения и поддержание заданной комфортной температуры в течение всего периода использования, что невозможно при применении дровяных печей;
• абсолютная гигиеничность. Грязь при использовании электропечи полностью отсутствует, поскольку не происходит сжигания топлива;

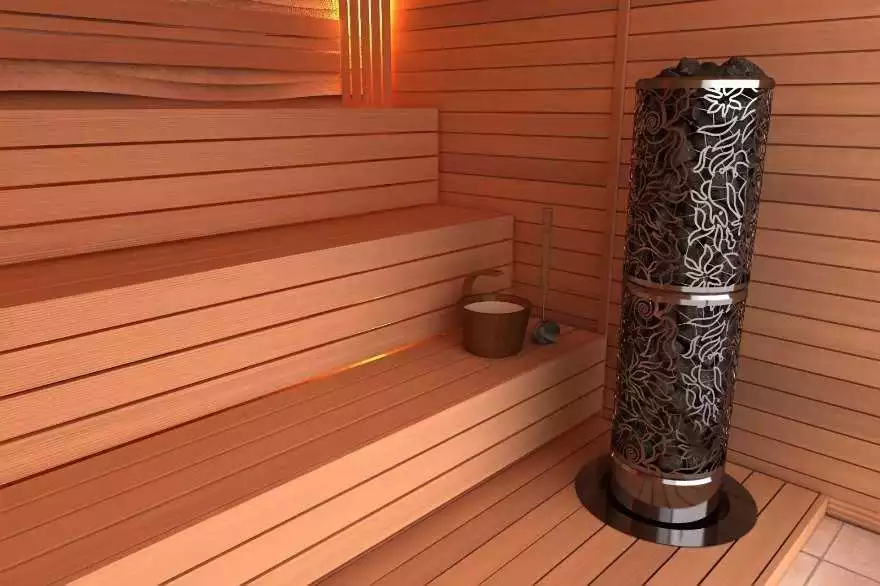

Электропечь для бани

• отсутствие дымохода. Электрическая печь не нуждается в отводе продуктов горения. Отсюда также следует, что воздух в помещении сильно не пересушивается;
• простой уход. Электрокаменку не надо чистить от следов копоти, остатков не прогоревшего топлива, нагара. Для начала нагрева достаточно только включить агрегат и задать необходимую температуру;

легкое управление. Терморегулятор устанавливается непосредственно в парилке. Температура в течение всего использования поддерживается именно на заданном уровне, что является огромным плюсом

Термостат имеет защиту от перегрева, что очень важно, когда монтируется печь для бани своими руками;
безопасность. Во время использования электропечи не выделяется угарный газ, открытого пламени нет, что не создает опасности для деревянной обстановки помещения;

Во время использования электропечи не выделяется угарный газ

легкость и компактность. Устанавливать такую конструкцию можно в любом удобном месте, нет необходимости предварительно ставить массивный фундамент, достаточно небольшого постамента для оборудования, в некоторых случаях требуется небольшая защитная кирпичная стенка, которая обеспечивает безопасность использования во время отдыха.

К недостаткам можно отнести:

• высокую стоимость электричества, что исключает возможность частого и длительного использования бани;
• невозможность установки мощной каменки (от 7 кВт) в жилом секторе из-за ограничения мощности тока в стандартной электросети;
• более низкую, по сравнению с дровяными и газовыми печами, теплоотдачу.

Цена печей самая разная, в зависимости от характеристик и размера печи

Плюсы и минусы банных печей на дровах Кастор

Печи, произведенные знаменитой финской компанией Kastor, абсолютно не имеют недостатков, в связи с чем являются востребованными среди любителей банных процедур во всем мире.

Существует целый ряд достоинств, выгодно отличающих их от аналогичных изделий других производителей:

• применение термостойкой стали, подвергающейся предварительной прокалке;
• нагревание парильного помещения при помощи трех источников ― раскаленных камней, теплового излучения от поверхности теплогенератора, а также конвекции воздушной массы;
• наличие специальной пластины, обеспечивающей полное сгорание топлива;
• оснащение приборов двойным кожухом, который гарантирует абсолютную безопасность поверхности печи при прикосновении;
• возможность монтажа дымохода двумя способами ― в верхней части либо позади прибора;
• возможность подключения бака для нагрева воды.

Финские дровяные печи Kastor ― надежный выбор для обустройства бани.

Источник статьи: http://ogon.guru/proizvoditeli/pechey/dlya-bani/kastor.html

ДРОВЯНЫЕ ПЕЧИ

Вот уже 100 лет, дольше, чем какая-либо известная нам фирма в мире, мы серийно производим печи для сaуны на дровах . Имея так долго дело с огнём, мы познали не только его силу, но и капризный, изменчивый нрав. Развести огонь в очаге могут все, однако управлять им и подчинить его – почти искусство. Мы руководствуемся двумя принципами при разработке и производстве своих изделий. Во-первых, они должны быть простыми и стильными. Во-вторых, они должны быть сделаны из лучших материалов. Внешне продукция выглядит сдержанно и благородно, в эксплуатации она долговечна, надёжна, проста. За этой нехитрой формулой стоит весь наш многолетний опыт , а также применение современных технологий и материалов.

Источник статьи: http://www.kastor-sauna.ru/

Конструкционные особенности печи для бани на дровах с баком для воды

Основная функция, которую выполняет печка с баком для воды для бани – обогрев парной за определенное время. Традиционно конструкции для обогрева парной делали из кирпича, однако сейчас большей популярностью пользуются обогреватели с корпусом из нержавеющей стали или из чугуна. Колосники, и не только, изготавливаются из жаростойкого чугуна, который отличается долговечностью и может противостоять воздействию высоких температур.

Водяной бак на дымоходной трубе

Стальная или чугунная печка для бань на дровах имеет следующие преимущества:

• доступная цена;
• простота монтажа и эксплуатации;
• нет необходимости устройства капитального фундамента;
• быстрый нагрев помещения;
• возможность установки резервуара для воды на дымоходном канале.

Прежде чем купить банную печь с баком для воды следует учитывать и такой недостаток конструкции, как восприимчивость к резким температурным колебаниям, происходящим при попадании холодной воды на раскаленную поверхность каменки. Этих минусов нет у кирпичной или каменной печи с баками для воды в банях, которая может долго сохранять тепловую энергию, отличается долговечностью и к тому же имеет привлекательный внешний вид.

Отличие печи от котла

Котлы, так же как и каменки, призваны поддерживать в помещении необходимую температуру, греть воду и камни. Выполняют они одну функцию, но конструктивно различаются – котел с баком для воды в баню изготавливается из стали или чугуна, а печь традиционно возводится из кирпича или камня.

Кирпичная каменка или котел

Прежде, чем устанавливать отопительное оборудование, нужно определиться топливом, которое будет использоваться, и уже после делать выбор. Котлы могут быть:

• твердотопливные (дрова, торф, уголь и т.д.);
• жидкотопливными (мазут, солярка, керосин или специальное дистиллированное топливо для печей);
• газовые;
• электрические.

Предпочтение котлам на дровах для бань отдают любители огня и ценители традиций. Однако имеется недостаток такого нагревательного прибора – необходимость постоянно поддерживать процесс горения, чтобы исключить полное прогорание топлива, что хлопотно.

Отечественные и зарубежные производители отопительных приборов предлагают огромный выбор твердотопливных котлов. А если вы приверженец старых традиций, то можете самостоятельно устроить в своей бане кирпичную или каменную конструкцию или же поручить это специалисту – каждый для себя решает сам, что делать.

Рекомендации по эксплуатации

Перед первым парением необходимо прокалить печь, чтобы выжечь консервирующие реагенты, которыми на заводе покрывают агрегат. Для этого топку несколько раз заполняют дровами, чтобы камни успели покраснеть. Чтобы сохранить целостность кирпичного дымохода, не стоит сразу же на полную мощность топить печь в холодные сезоны.

Перед разведением огня необходимо открыть дымовую заслонку, сложить дрова и тонкие щепки на колоснике так, чтобы к ним поступал воздух. Новые дрова можно побрасывать только тогда, когда первая партия разгорится, все последующие закладки нужно производить лишь после образования углей от предыдущих.

Оптимальным видом топлива является колотая береза, длина поленьев должна быть не более 30 см. Гнилая, влажная древесина может стать причиной образования вредных выбросов. Перед тем, как отдыхать в парилке, необходимо выгрести золу в металлическое ведро, оснащенное крышкой. Дымоход нуждается в ежегодной чистке.

Влияние температуры камней

Степень нагрева камней напрямую влияет на микроклимат парилки. Чем они холоднее, тем тяжелее пар. Это не фигура речи, а вполне конкретный показатель — испарение воды на холодной каменке происходит в режиме низкой эффективности. Частицы пара имеют достаточно крупный размер, что в процессе пользования создает значительный дискомфорт.

Паровая печь с закрытой каменкой

После подачи воды от каменки резко поднимается облако пара с крупными частицами. Они контактируют с кожей, образуя микроожоги. Возникает неприятное ощущение слишком сильного жара, которое довольно быстро проходит. Приходится поддавать пару снова, что вызывает увеличение размера частиц из-за остывания каменки.

Микроклимат, возникающий при использовании печи с закрытой каменкой, намного комфортнее. Из-за высокой температуры, подача воды практически не вызывает остывания засыпки. При этом резкое и интенсивное испарение дает очень малый размер частиц. Возникают более комфортные условия, при которых пар не дает резкий одномоментный ожог, а действует мягко и долго.

В бане с крупнодисперсным паром не очень легко себя ощущаешь

Необходимо учесть, что вкусы у людей разные. Встречается немало любителей именно жесткого пара, которые считают, что резкий выброс обжигающего облака — это и есть самый правильный режим пользования баней. Спорить здесь бесполезно, но медики считают такой микроклимат весьма неблагоприятным для организма.

Тип каменки

Какая должна быть печь-каменка в бане? Бывает два вида каменок:

• открытые;
• закрытые.

Что представляют из себя эти типы печей для бани?

Открытые — нагревают воздух помещения непосредственно теплом, которое отдают камни. Наиболее оптимальный вариант для частого посещения. Такой вариант часто используется для индивидуального использования. Быстро греет баню, но также быстро и остывает. Она  нужна на дачном участке.

Закрытые — решая, какую печь установить в бане, обратите внимание на печку, имеющую заслонку, которая закрывает верхний слой камней. Помещение будет прогреваться более равномерно, за счет конвекции. Топливо — расходоваться более экономно

Есть и оборотная сторона медали — начинать топить баню придется за 3-4 часа

Топливо — расходоваться более экономно. Есть и оборотная сторона медали — начинать топить баню придется за 3-4 часа.

Какую печь лучше поставить в баню, учитывая тип каменки? Тут каждый выбирает сам. Их плюсы и минусы мы рассмотрели выше. Но по опыту, скажем, что лучше использовать печки с закрытой каменкой.

Длительность работы на одной закладке топлива

Еще одна важная характеристика — сколько отработает на одной закладке топлива. Чем дольше, тем лучше. К примеру, КПД обычной кирпичной печи — около 85%, а печи, реализующей технологию длительного горения за счет процесса пиролиза — 91-95%. Соответственно, второй вариант будет работать эффективнее. Оценка КПД нужна, чтобы максимально рационально использовать топливо, количество которого может быть разным.

Печь может работать не только на твердом топливе (дровах), но и на газе, жидком топливе, от электричества. В каждом конкретном случае, нужно просчитать оптимальный вариант. Исходные данные у всех индивидуальны. Соответственно, и результат получится у каждого свой. Выбирая печь для бани, учитывайте характеристики, которые производитель указал в паспорте. Если вы решили изготовить печь самостоятельно — заранее просчитайте и оцените возможный КПД.

Стандартная кирпичная печь на дровах, с выносной топкой, будет гореть около 4 часов. Технология длительного горения увеличит это время до 30 часов.

Особенности прогрева помещения

Существует два варианта: горячий и холодный. Горячий — стенки печи, нагреваясь больше 1000С, прогревает все помещение. Холодный — стенки печи изолированы и не нагреваются выше +400C. Прогрев помещения идет за счет специальных каналов, в которых циркулирует воздух. Каждый способ имеет свои плюсы и минусы.

Горячий — быстрее греет помещение, но есть вероятность получить ожог. Необходимо устроить защитный экран из кирпича.

Холодный — более безопасен, баня прогревается более равномерно и остывает дольше, но процесс занимает больше времени.

Вид используемого топлива

Печь для бани может работать практически на любом виде топлива:

• природный газ;
• твердое топливо (дрова);
• продукты переработки древесины (пеллеты из прессованных опилок);
• жидкое топливо;
• электричество.

Классический вариант — баня на дровах. Знатоки утверждают, что никакой другой вид топлива не способен создать такую атмосферу. В современных условиях, это утверждение довольно спорно. Современные производители, имеющие высокий рейтинг, предлагают аналоги, работающие как на газу, так и от электричества. По техническим показаниям, они не уступают печи на дровах. Газ — самый дешевый вид топлива, а стоимость дров неуклонно растет. Главное — не ошибиться с выбором.

Облицовочный материал печей Кастор

Некоторые модели теплогенераторов этой линии облицованы талькохлоритом – экологически чистым материалом, который находил свой применение даже при изготовлении посуды. В течение длительного времени такая облицовка не трескается и не портится.

Уникальным свойством талькохлорита является тот факт, что длины волн его теплового излучения и аналогичной характеристики человеческого тела совпадают. В парилке с такой печью человек не только освобождает поры, но и получает сеанс стоунтерапии (лечение разогретыми камнями). Такая процедура помогает справиться со стрессом, нормализовать давление, облегчить, а иногда и вылечить болезни дыхательной системы.

Немаловажное преимущество облицовки из талькохлорита – прекрасный внешний вид теплогенератора

В парильнях, обслуживаемых дровяными теплогенераторами Кастор, отсутствует перегрев воздуха благодаря системе управления конвекцией воздушных масс. При минимальном расходе энергоресурсов такая баня прогревается в течение 1-2-х часов, а камни долго удерживают температуру.

Встроенная или самодельная конструкция

Часть печей продаются с уже встроенными теплообменниками. Это удобный и компактный вариант, который достаточно просто установить в бане. Но рассчитан он только на небольшие помещения: парной и помывочной.

Особенности встроенного теплообменника:

• Емкость для воды заранее интегрирована в топочную камеру;
• Теплопотери минимальны, а нагрев воды имеет высокую скорость;
• Емкость имеет ограниченные объемы;
• Во встроенном теплообменнике из-за высокой температуры воды возникает дополнительное, повышенное давление, которое заставляет воду циркулировать по всему контуру;
• В любом случае требуется монтаж дополнительных труб.

Встроенные баки и трубы обычно изготавливаются из разных сплавов металлов. Они имеют заранее ограниченную конструкцию. Вместе с тем их всегда можно дополнить внешним теплообменником или бойлером.

Особенности внешнего теплообменника:

• Может иметь любой объем;
• Может иметь дополнительный бойлер;
• Плохо подходит для обогрева всего контура помещения;
• Подогревается от печи или дымохода, или имеет комбинированный способ подогрева;
• Теплоноситель больше предназначен для генерации горячей воды для мытья;
• Имеет более сложную конструкцию, требует установки дополнительных труб, колен и кранов.

Идеально совмещение встроенного и дополнительного теплообменника с внешним оборудованием. Но этот вариант будет самым дорогостоящим и трудоемким.

Внешний теплообменник самоварного типа

При таком варианте накопитель для жидкости устанавливается обычно вокруг дымоходной трубы. На выходе дым имеет температуру около 800-600 градусов, поэтому вода в емкости будет нагреваться очень быстро до 85-150 градусов.

Конструкция емкости с трубой может иметь разные очертания:

• Бак, через который проходит труба насквозь;
• Тонкая труба, которая огибает дымоход;
• Труба, которая идет рядом с дымоходом.

Конструкции в виде баков могут служить и роль бойлеров, где накапливается горячая вода. Из-за своего внешнего сходства, такие теплообменники часто называются самоварами.

Материал такого изделия может быть любым: от стали до меди. Медный вариант лучше всего пропускает тепло, но стоит дороже.

Безопасная эксплуатация

Мы уже упоминали об опасности опрокинуть на себя установленный на дымоходе бак, если его не закрепить дополнительно.

Не менее важно соблюдать следующее правило эксплуатации системы нагрева воды:

ВАЖНО! Проверяйте наличие воды в системе перед тем, как начать топить печь. По крайней мере в этом случае вы можете рассчитывать на более продолжительную эксплуатацию оборудования.. В зимнее время особенно актуальным становится правило о сливе воды в системе:

В зимнее время особенно актуальным становится правило о сливе воды в системе:

ОПАСНОСТЬ! Сливайте воду перед уходом, чтобы она не промерзла и не разорвала трубы.

Ну и не стоит пренебрегать следующим советом:

СОВЕТ! Стыки и соединения — самые ненадежные места любых конструкций, поэтому они требуют хорошей изоляции и постоянного внимания в дальнейшем.

Боритесь с тяжелым паром, заливая неполный бак, чтобы потом можно было долить холодной воды и ликвидировать пар.

Подключение электропечи в сауне

Если вы в электрике не особо разбираетесь, то поручите подключение профессионалам

Выше уже говорилось о том, что электрокаменки бывают с разным вольтажом. Для тех, которые можно включить в обычную сеть, в проводке ничего не надо менять. А вот для тех, у которых напряжение 380, уже нужно протянуть кабель соответствующего качества и толщины.

Итак, заземление. Контур его лучше делать отдельный для сауны, а не пользоваться контуром распределительного щитка. Это не так уж сложно — в интернете полно информации о том, как самостоятельно сделать контур заземления. Предпочтительнее вести жилу по кабель-каналам.

Помимо этого можно рекомендовать подключение печки в сеть не напрямую, а через устройство, которое обеспечивает отключение электроприбора в том случае, если произошло короткое замыкание или воздух в парилке чрезмерно нагрелся. Такое устройство не понадобится в том случае, если установлен дифференциальный автомат с током утечки 30 мА.

Большинство моделей предоставляют выбор — встроенный или выносной пульт управления. Во втором случае придется позаботиться о подключении еще и пульта. Обычно владельцы ставят его либо у двери, либо в смежном помещении.

ВАЖНО! Пульту нужен автоматический выключатель в распределительном щитке. Загляните в паспорт печи, чтобы узнать токовую нагрузку

В соответствии с ней и подбирается номинал автомата.

Датчики электрических печей позволяют контролировать нагрев и управлять им. Им тоже требуется установка, но все ее пункты должны быть подробно расписаны в инструкции по монтажу вашей печи.

ВАЖНО! Не стоит использовать промежуточные соединения, а также наращивать или скручивать провода датчиков.

Отдельный вопрос — какие провода можно использовать для подключения электрокаменки. Если печь рассчитана на 220 вольт, то провода будут трехжильные, если на 380 — пятижильные. Важный вопрос — оболочка таких проводов. Дело в том, что виниловая никак не годится для ваших целей. Правильно использовать проводку с резиновой изоляцией, которая не боится высоких температур.

***
Итак, будем считать, что краткий курс будущего владельца электрической каменки завершен.
Теперь, когда мы рассмотрели различные параметры для выбора, рекомендуем перейти на страницу подбора печи по фильтрам.
Здоровья вам и приятного отдыха в собственной сауне!

Страница 71

2.3. ОСНОВАНИЕ КАМЕНКИ

Каменку устанавливают горизонтально, на неподвижное и прочное огнестойкое или огнеизолирующее основание. Таковым является либо фирменное защитное основание Kastor, либо гладкая бетон-ная плита толщиной 60 мм с небольшим уклоном вперед.На передних ножках каменки имеются места для регулировочных винтов, с помощью которых положение каменки можно регули-ровать на наклонном полу. Винты находятся в пакетике внутри каменки. Вверните их на место и отрегулируйте положение.

Каменки не рекомендуется устанавливать прямо на полу из керамических плиток, так как, в частности, влагопреграда или клей для плиток могут содержать вещества, чувствительные к высокой температуре.

Пожарная изоляция на полу при сгораемых материалах:

в переднем направлении от каменки – 400 мм;

в боковом направлении – 200 мм;

в заднем направлении – 250 мм

(или в боковом и заднем направлениях до изолированной стены, рис. 2.3.)

2.3.1. МОНТАж НА бЕТОННОЙ ПЛИТЕ НА ДЕРЕВЯННОМ ПОЛУ

На деревянном полу каменку рекомендуем монтировать на гладкой бетонной плите толщиной 60 мм с небольшим уклоном вперед, под которой устроен воздушный зазор от пола. Положение каменки регулируется регулировочными ножками.

ВНИМАНИЕ! ВСЕгдА ПРОВЕРЯйТЕ НЕСущую СПОСОбНОСТь дЕРЕВЯННОгО ПОлА – КАМЕНКА С КАМНЯМИ ВЕСИТ бОлЕЕ 100 Кг. 2.3.2. МОНТАж НА ГИДРОИЗОЛИРОВАННОМ ПОЛУ, ПОКРЫТОМ КЕРАМИЧЕСКОЙ ПЛИТКОЙ

МОНТАж НА ГИДРОИЗОЛИРОВАННОМ ПОЛУ, ПОКРЫТОМ КЕРАМИЧЕСКОЙ ПЛИТКОЙ

2.3.2. МОНТАж НА ГИДРОИЗОЛИРОВАННОМ ПОЛУ, ПОКРЫТОМ КЕРАМИЧЕСКОЙ ПЛИТКОЙ

Достаточно одного защитного основания Kastor без отдельной передней пластины.

2.4. бЕЗОПАСНЫЕ РАССТОЯНИЯ И ЗАщИТА

2.4.1. бЕЗОПАСНЫЕ РАССТОЯНИЯ

Каменки Kastor серии KH и KO имеют на боковой и задней частях двойную оболочку, благодаря которой температура наружной обо-лочки всегда остается ниже 100°С. Передняя часть каменки более горячая; кроме того, стекло дверцы пропускает сильное тепловое излучение.

до каменных стен безопасное расстояние в боковом направлении при всех высотах одинаковое – 50 мм от наружной поверхности каменки, желательно даже 100 мм для обеспечения хорошей цирку-ляции воздуха.

Безопасное расстояние до сгораемых материалов под отсеком для камней в боковом направлении 200 мм, в заднем – 250 мм. Над камнями безопасное расстояние составляет 500 мм из-за высокой температуры камней (до 350ºC).

С учетом теплового излучения и места для работы и обслужива-ния перед каменкой следует обеспечить защитное расстояние не менее 1000 мм, минимальное безопасное расстояние составляет 500 мм (рис. 2.4.1.).

Если дымоход отходит от верхней части каменки незащищенной со-единительной трубой, для нее безопасное расстояние составляет 1000 мм во всех направлениях и 1200 мм в верхнем направлении.

Безопасное расстояние от водяного бака до сгораемых материалов составляет 150 мм.

Рис. 2.3 Установки каменки Kastor на защитном основании Kastor

Защитное снование Kastor

Бетонный пол или гидроизоли-

рованный пол с плиткой

Монтаж каменки Kastor на бетонном основании. Размеры даны в мм.

Источник статьи: http://www.manualsdir.ru/manuals/545436/kastor-k0-20-wood-burning-sauna-stoves-kh-20-wood-burning-sauna-stoves.html?page=71

Расположение печи в деревянном доме

Конкретное место для установки металлической печи в деревянном доме выбирают с учетом особенностей ее работы

При этом важно предусмотреть возможность монтажа дымохода и доступ к печи для дальнейшего обслуживания. Не стоит забывать и о противопожарных отступах – горячая поверхность должна находиться в некотором отдалении от легковоспламеняющихся материалов.

Исходя из того, какую печь установить в деревянном доме, работы проводят таким образом:

Железная печь, которая обогревает воздух (русская «буржуйка» или канадский «булерьян»), располагается так, чтобы обеспечить свободное движение конвекционных потоков. В частности, для обогрева двух соседних помещений металлическую печь в деревянном доме можно встроить в межкомнатную перегородку или подключить к ней воздуховоды.
Если же в печи будет встроен водяной теплообменник, то его участок, проходящий сквозь нагреватель, должен быть нижней точкой системы

Где именно будет установлена печь, не столь важно. Главное, соблюсти технику пожарной безопасности.

Установка печи камина в деревянном доме должна выполняться так, чтобы можно было свободно подключить дымоход

При этом очень важно провести все работы в соответствии с ППБ.

В процессе дальнейшей эксплуатации железной печи ее потребуется обслуживать – чистить топочную камеру, вынимать золу, периодически удалять сажу из дымохода. Поэтому в сторону открытия дверцы топливника нужно оставить достаточное расстояние

Обратите внимание, что если в печи предусмотрено панорамное стекло, то ее установку проводят с учетом этой особенности.

Противопожарные разрывы, то есть отступы от греющихся поверхностей до деревянных стен, должны быть не менее 110-125 см. Со стороны дверцы топочной камеры оставляют от 125 см зазора.

Металлическая печь-калорифер, подходит ли она для бани?

Металлическая печь калорифер

Такая конструкция печи наиболее простая. Для работы понадобятся листы стали толщиной не менее 5 мм, сварочный аппарат и болгарка (или газовый резак), трубы для подвода и отвод воды, огнеупорные кирпичи, раствор печной глины, камни, трубы для дымохода, кран, печные дверки с задвижками и петлями, металлический профиль для монтажа опоры печки.

Образец печи калорифер

Сама конструкция состоит из бака для воды с подсоединенными к нему трубами и краном. Бак нагревается от задней стенки печи, внутреннее пространство которой в свою очередь зонально распределено на топку и каменку открытого типа. Дымовые газы утилизируются через дымоход, выходящий из топки через каменку и стены бани.

В первую очередь необходимо вырезать из листов стали донышко и боковые стенки будущей печки и соединить их сваркой. Внутрь печи привариваем уголки – они будут поддерживать лист металла, на который уложим камни.

Делаем каркас для печи

На передней стенке вырезаем прямоугольное отверстие под дверцу, и из вырезанного прямоугольника делаем дверцу. По периметру можно обварить ее полосками стали для большей плотности прилегания. В нижней части дверцы или передней стенки топливника высверливаем несколько отверстий для доступа воздуха внутрь печи. Сваркой крепим петли дверные и петлю под задвижку.

Делаем дверцу

Внутреннее пространство печи обкладываем шамотным кирпичом

Чтобы сделать дымоход, подготовим патрубок и проделаем отверстие в листе металла, на котором будет каменка. Привариваем патрубок к стальному листу.

Металлическая печь для бани

Приступаем к монтажу бака для воды. Он состоит из трех стенок и донышка, герметично сваренных между собой и задней стенкой печи. К одной из боковых стенок бака привариваем подводящую и отводящую трубы для воды. Затем привариваем кран в нижней части бака. Всю конструкцию устанавливаем на каркас из стальных профилей или на кирпичное основание высотой 20-30 см. Металлические части печи покрываем огнеупорной краской. Наверх выкладываем камни (талькохлорит, порфирит, базальты и т.п.) размером от 5 до 12 см. Монтируем дымоход и дымовую трубу, наливаем в бак воду, накрываем его крышкой и производим розжиг готовой печи, проверяя конструкцию на наличие тяги и отсутствие дыма в помещении.

Чтобы модернизировать буржуйку для бани, можно оснастить ее камерой-зольником с колосниковой решеткой и ящиком для сбора пепла. Это значительно упростит чистку печи, а дверца поддувала поможет лучше регулировать тягу, а соответственно температуру и скорость сгорания топлива. Для той же цели (регулирование температуры нагрева печи), а также для уменьшения потерь тепла через дымоход, его оснащают задвижкой. Она может быть шиберного типа или любого другого.

Задвижка для дымохода

Задвижка — вид 2

Как правильно подключить дымоход к печи Kastor?

У Kastor требования к системе дымохода завышены – ведь благодаря хорошему прогоранию газов температура выхода достаточно высока. Всего у таких печей два выходных патрубка для вывода газов: прямоточный у задней стенки и второй со смещением к передней. И использование последнего позволяет ставить небольшое колено для дымовых газов.

А поэтому, что касается выбора дымохода для таких печей, большинство банщиков подбирают дымоход Шинель UNI, а к нему – переходник из нержавеющей стали в 1 мм. На сегодняшний день этот дымоход признан самыми безопасным – ведь керамические трубы практически не подвержены опасному влиянию высоких температур, а стоит помнить, что из банной печи выходит все 600˚С. Кроме того, встроенные каналы такого дымохода хорошо проветривают и охлаждают всю систему изнутри, а потому соприкасающийся бетонный блок не нагревается более 30˚С. Почему и печи Kastor с таким дымоходом абсолютно безопасны даже в старых деревянных банях.

Далее, уже после экономайзера  необходимо ставить переход на двухконтурную «теплую» трубу. Для того, чтобы она прошла через перекрытие, в дело идет стандартный проходной патрубок с изолирующим материалом. А герметичность выхода дымохода через крышу обеспечивается кровельной разделкой – на ее лист следует наложить еще один лист из нержавейки, и последний завести под лист самой  крыши. И еще применить манжет-хомут для герметичности уже кровельной разделки и трубы дымохода.

Вот и все сложности! Можно сказать, что финская печь Kastor – идеальна для тех бань, хозяева которых привыкли подходить ко всему в банном деле основательно, не жалея средств на качество и бренд.

Конструктивные особенности дымоотвода для парной

1. Дымоход представляет собой вертикальную конструкцию, смонтированную внутри бани или на фасаде здания. Ее основная задача состоит в отведении продуктов сгорания топлива со скоростью, достаточной для поддержания естественной тяги в печи.
2. Грамотно спроектированная конструкция обеспечивает быстрый нагрев бани, поддержание необходимого микроклимата в парной и экономного расходования топлива.
3. Наиболее частые проблемы дымоотводных каналов: Чрезвычайно сильная тяга, что приведет к быстрому прогоранию топлива без соответствующего нагрева парной. Слишком слабая тяга. В топку попадает неполноценное количество кислорода, вследствие чего прерывается процесс горения и падает теплопроводность печи.
4. Грамотный монтаж дымоотвода является гарантом вашей собственной безопасности и максимально долговременным сроком эксплуатации.

Плюсы и минусы банных печей на дровах Кастор

Печи, произведенные знаменитой финской компанией Kastor, абсолютно не имеют недостатков, в связи с чем являются востребованными среди любителей банных процедур во всем мире.

Существует целый ряд достоинств, выгодно отличающих их от аналогичных изделий других производителей:

• применение термостойкой стали, подвергающейся предварительной прокалке;
• нагревание парильного помещения при помощи трех источников ― раскаленных камней, теплового излучения от поверхности теплогенератора, а также конвекции воздушной массы;
• наличие специальной пластины, обеспечивающей полное сгорание топлива;
• оснащение приборов двойным кожухом, который гарантирует абсолютную безопасность поверхности печи при прикосновении;
• возможность монтажа дымохода двумя способами ― в верхней части либо позади прибора;
• возможность подключения бака для нагрева воды.

Финские дровяные печи Kastor ― надежный выбор для обустройства бани.

Источник статьи: http://ogon.guru/proizvoditeli/pechey/dlya-bani/kastor.html

Технология сборки железной банной печи своими руками

В малогабаритной бане можно использовать самодельный вариант железной каменки, размеры которой бы полностью соответствовали обогреваемой площади. В качестве примера рассмотрена технология сборки печи-каменки диаметром 70 см и высотой 150 см. Подобное отопительное устройство характеризуется простотой изготовления, удобством эксплуатации, при этом требует небольшого количества топливного материала для быстрого прогрева бани.

Материалы для печи

Для самостоятельной сборки печи подходит черный металл, толщина которого составляет 0,5 см. Срок службы такого материала составляет от 6 до 10 лет. Чтобы сделать топку и бак для воды, можно использовать сантиметровый лист железа.

Для работы необходимо подготовить следующие материалы:

• Листовой металл толщиной 1 см.
• Металлическую трубу с толщиной стенок 1 см, длиной 160 см.
• Трубу для дымоотвода с толщиной стенок 0,5 см, диаметром 10 см.
• Металлический прут толщиной 1 см.
• Решетку для колосника.
• Дверные петли.
• Дверные щеколды.
• Водяной кран с закрывающим вентилем.

Рабочие инструменты

Для работы с металлической конструкцией потребуется соответствующий набор инструментов:

• Оборудование для горячей сварки.
• Ножовка по металлу.
• Болгарка.
• Рулетка.

Также потребуются средства для индивидуальной защиты при проведении сварочных работ:

• Маска.
• Спецформа и обувь.
• Перчатки из диэлектрического материала.
• Очки.

Пошаговая инструкция по сборке банной печи

Чтобы самостоятельно сделать компактную металлическую печь для частной бани необходимо соблюдать следующую последовательность действий:

1. Труба разрезается на две части – 70 и 90 см.
2. Поддувальную камеру стоит расположить в нижней части трубы для удобства очистки от золы. В трубе проделывается отверстие размером 22×6 см. Металлический отрезок можно использовать для изготовления дверцы для поддувальной камеры. Выше проделывается еще одно отверстие для закладки топлива.
3. С наружной стороны трубы привариваются дверные петли и планки для щеколд, а сами щеколды монтируются на дверки. Далее устанавливаются дверки для поддувальной камеры и загрузочного отсека.
4. Из металла вырезается круг диаметром 70 см и соответствующее отверстие по центру для колосника. Заготовка приваривается внутри печной конструкции над поддувальной камерой.
5. На обратной стороне трубы готовится отверстие для полива каменки и монтируется защитная дверка.
6. Из арматуры изготавливается решетка для выкладки камней. Габариты решетки следует определять с учетом размеров камней, которые будут использованы для печи.
7. Из металла вырезается еще одна круглая заготовка диаметром 70 см, в ней проделывается отверстие для дымоходной трубы так, чтобы оно было смещено к задней стенке печи. Далее приваривается дымоход и круг под него сверху на конструкции.
8. Изготавливается водяной бак из меньшего отрезка трубы, который приваривается к печке. В емкости проделывается отверстие для фиксации крана при помощи сварки.
9. Готовится еще одна круглая заготовка из металла и разрезается на две части – большую и меньшую. В элементе большего размера проделывается отверстие для дымоходной трубы. После этого он надевается сверху на дымоход и приваривается вокруг отверстия.
10. Полукруглый элемент меньшего размера используется в качестве крышки для водяного бака. Фиксация к трубе при помощи дверных петель.
