По типу используемых материалов

Это обеспечивает использование однородных элементов, в первую очередь, во избежание электролитической коррозии, поэтому арматура изготавливается в различных исполнениях:

  1. , Жизненный цикл таких деталей также ограничен тенденцией образования известняка на внутренних поверхностях.
  2. Медь — менее подвержена коррозии, используется только на трубопроводах из того же материала.
  3. Латунь — самая популярная в использовании, стойкая к окислению, долговечность не менее 50 лет.
  4. Полипропилен — с точки зрения прочностных свойств и простоты использования растет конкуренция за металлические изделия.
  5. Полимер — есть все преимущества пластиковых изделий. Для полипропиленовых труб — лучшее соединение американское.
  6. Подключены — они используются в качестве фитингов для соединения металлических и пластиковых труб с частичной заменой трубопровода. Для изготовления таких крепежных деталей металлическая часть с резьбой вдавливается в пластиковый корпус.

Трубы из полипропилена (ПП) широко применяют в бытовых коммуникациях для подачи холодной и горячей воды, подводки теплоносителя к радиаторам, полотенцесушителям. При монтаже водоподающих магистралей широко используется американка для полипропиленовых труб, являющаяся основным способом подключения сантехники и арматуры, теплообменных приборов.Применение фитинга типа американка вытеснило морально устаревшие резьбовые методы соединения трубопроводов, арматуры и сантехнических приборов с использованием различных муфт, переходников типа сгонов, требующих для герметизации различные виды уплотнителей — льноволокно, ФУМ-ленту, сантехническую нить, анаэробные герметики. Соединение американка производится в считанные секунды и обеспечивает надежный и герметичный стык на многие десятки лет без применения каких-либо дополнительных уплотнительных материалов.

Рис. 1 Американки с ПП муфтой

  1. Американка — что это такое
  2. Отличительные особенности
  3. Американка для полипропиленовых труб — виды
  4. Типовые размеры
  5. Монтаж

Функции крана американка в трубопроводах

Основное предназначение крана-американки – перекрыть подачу рабочей среды и тем самым позволить сантехнику проводить ремонтные работы. Например, при замене труб в санузле, монтаже нового унитаза или установке дополнительных секций батареи с помощью БРС можно быстро перекрыть подачу воды без необходимости полного перекрытия стояка.

Американка значительно облегчает сантехнические работы по замене и ремонту оборудования. Так, при установке на подающем и выходном узле радиатора с помощью этой запорно-регулирующей арматуры снять батарею можно за несколько минут. При замене унитаза с помощью БРС можно легко перекрыть подачу воды в бачок, избежав затопления помещения.

Второстепенная функция крана-американки – регулирование рабочих параметров отопительного оборудования. Поскольку устройство имеет ступенчатое регулирование, то слегка подкрутив кран, можно уменьшить либо увеличить температуру радиатора, а также снизить расход воды в квартире за счёт снижения напора на подающем водопроводе.

Виды американок для полипропиленовых труб

Соединительный элемент «американка» для труб ПП — это резьбовая разборная деталь с собственным уплотнителем.

Конструкция

Соединения различаются конструктивными особенностями:

  • С наружной резьбой — в конструкции детали присутствует накидная гайка и два штуцера.
  • С накидной шестигранной гайкой и штуцером из полипропилена, позволяющим выполнить пайку с трубой ПП.
  • Комбинированный тип.
  • С внутренней резьбой.

Материал

Для изготовления используется следующий материал:

  • Латунь — фитинги дополнительно защищаются никелевым или хромовым покрытием.
  • Сталь — в большинстве случаев применяется нержавейка.
  • Чугун — выпускаются чёрные или оцинкованные.

Выпускаются также комбинированные варианты. Одной из разновидностей являются элементы из металла с ПП вставкой.

Разновидности муфт

Назначение

Соединения различаются функционалом. При монтаже соединения можно воспользоваться:

  • Муфтами для стыковки 2-х частей инженерной коммуникации.
  • Тройниками и уголками с одинаковым проходным сечением, позволяющими создать ответвления или повернуть систему на 30°, 45° или 90°.
  • Розетками для подключения смесителей, шаровых кранов и так далее.
  • Заглушками.
  • Крестовинами для создания сразу 3-х ответвлений.
  • Седлом, чтобы провести врезку в действующую инженерную коммуникацию.
  • Переходниками, позволяющими изменить проходное сечение сети, соединив участки с разными диаметрами.
  • Шаровыми кранами.

Тип соединения

Производители выпускают конусные и цилиндрические американки. Они отличаются типом соединения. Например, конструкция конусных форм выполняет максимально герметичные стыки без дополнительного использования уплотнителя. Такие соединения, где отсутствуют прокладки, создаются во время подключения, например, термостатов.Цилиндрические тоже позволяют герметично состыковать две части инженерной системы. Надежное соединение в этом случае обеспечивается за счет применения прокладок из резины, паронита или полиуретана.Кроме того, цилиндрические фитинги требуется периодически подтягивать. В них со временем может износиться уплотнительный материал. Следовательно, его придется менять. Периодичность действий зависит от частоты использования соединительных элементов.К достоинствам цилиндрических деталей относится возможность изготовления отдельных частей узла с не идеальной точностью.С помощью конусных американок допускается состыковать трубы, у которых отклонение по осям не превышает 5°. Только в этом случае обеспечивается надежная герметичность.Фитинги этого типа отличаются длительным сроком работы. В результате, отсутствия дополнительных уплотнителей. Благодаря однородности соединений, обладают высокой стойкостью перед перепадами температур и реагентами химического происхождения.

Так называемый тип резьбовых трубных соединений в системах водоснабжения и горячего водоснабжения. С появлением на рынке американка быстро завоевала популярность среди специалистов по сантехнике благодаря простоте монтажа и надежности соединения элементов трубопроводов.

Вы не можете собрать одну трубу. Для получения необходимой конфигурации необходимо совершать повороты и соединения элементов трубопровода. Фитинги всегда использовались для соединений.Также возможно установить с помощью муфты, которая является стандартной частью с резьбой. После подключения его прикручивают к резьбовой части.Другая деталь ввинчивается в муфту вращением, и такая операция (особенно если все элементы имеют большой размер) представляет довольно заметные неудобства.

Какой кран-американка лучше?

Традиционно, при выборе крана-американки предпочтение отдается иностранным моделям. Бытует мнение, что качество именно этих является эталонным. При этом, упускается тот момент, что многое зависит от  условий эксплуатации крана и комплектующих.

В многоквартирных домах, особенно в высотках, где сохраняется высокое давление в системе отопления применение американок с тонкими стенками чревато постоянными протечками. Особенно это сказывается при неквалифицированном монтаже приборов отопления. Из-за постоянного высокого давления теплоносителя в системе или гидроударов тонкостенные соединения склонны к деформации.

В частных домах, где давление в системе намного меньше опасность протечек меньше, поэтому для многоэтажных домов рекомендуется установка качественных фитингов известных торговых марок.

Полезные советы по выбору

Ниже описаны несколько особенностей для того, чтобы определиться, какие лучше изделия применить.

Механизм запирания

Терморегуляторы имеют два вида механизма запирания: клапанный и вентиль с конусом (шток). Последний предпочтительный он дает возможность плавной регулировки. Температура выставляется вручную с помощью ограничительного кольца механическим способом. Есть также электронные механизмы, они более автономные.

Лучше ставить шаровые вентили, чем задвижки, которые имеют ряд недостатков: сальник быстрее износится, зарастают отложениями, долго закрываются. Недостатки крана Маевского: низкая проходимость, для него требуется специальный ключ или отвертка, которой неудобно пользоваться. При случайном выкручивании его штока, закрутить его назад, преодолев напор воды, очень сложно. Вместо него рекомендуют ставить обычный вентиль или специальные автоматические радиаторные воздухоотводчики. Оптимальный и доступный по стоимости вариант, если требуется управление температурой – кран с термоголовкой.

Корпус и соединения

На батареи лучше ставить не стандартные шаровые краны, а полнопроходные. В жилых, домах и квартирах используют такие механизмы с муфтовым соединением.

Краны на радиаторы отопления лучше выбирать со стальным или бронзовым корпусом, но чаще всего ставят латунные, так как они дешевле. Имитацией латуни является силумин. Не стоит покупать изделие, изготовленное из него, это очень мягкий металл. Полимерные не менее надежные, но они имеют большие габариты. Для их замены нужно вырезать кусок трубы.

Более долговечными являются изделия с полимерными, а не резиновыми прокладками. Краны для регулировки теплоносителя на радиаторах отопления исключают возможность менять их, не спуская воду, это возможно делать с проходными кранами или с установленной американкой (в сторону батареи).

Наиболее качественными считаются изделия фирмы Itap (Италия), Danfoss. Приблизительный диапазон цен 700–2000 р. В среднем ценовом диапазоне есть изделия марки Oventrop – 550–950 р. Для ограниченного бюджета подойдет Luxor – 450–800 р., китайские или турецкие марки.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Таблица размеров

Что такое опрессовка системы отопления

Виды резьбовых соединений и из чего изготавливают соединение американка

Резьба на американке бывает конической или цилиндрической. Еще может быть различие в видах штуцерных соединений. Поверхность штуцера может быть конической или плоской.

Преимущества конического уплотнения:

  • Уплотнение получится долговечным и надежным, если пользоваться принципом метал на метал без каких-либо дополнительных материалов;
  • Однородный по химическому и физическому составу материал является стойким к температурным перепадам и влиянию химических веществ;
  • может применяться при небольших отклонениях соединяемых труб по оси не более пяти градусов, не теряя герметичность.

Чтобы достигались эти преимущества нужна точность в изготовлении соединительных деталей. В ситуации плоского уплотнения этим можно немного пренебречь. Здесь пользуются плоской тефлоновой прокладкой-кольцом. Гайка американка может быть использована не один раз, достаточным будет только замена старой прокладки, что может помочь уберечься от покупки новой сантехники.

Для изготовления соединений могут использоваться нержавеющая сталь, латунь, хром, никель, чугун, сочетание металлов. Использование этих материалов может быть отдельно и в сплаве. Наиболее прочной будет конструкция, выполненная с элементами из нержавеющей стали. Однако, специалисты отдают предпочтения хромированным деталям, так как американка из этого материала характеризуется высоким уровнем качества и пластичности. К тому же армированная конструкция не нуждается в использовании прокладки.

Металл и полипропилен в конструкции обеспечат высокую герметичность.

Соединение американка может быть изготовлено с использованием разнообразных марок нержавеющей стали. В основном это такие марки, как AISI304, AISI316, AISI321.

Наружное покрытие американки никелевое гальваническое, что защищает ее от коррозийных образований и способствует повышению сопротивляемости механического износа. Это покрытие еще и декоративная отделка.

Муфта американка

Муфта является разновидностью фитингов, применяется при соединениях двух труб или при для перехода трубы с одним диаметром на трубу с другим.

Муфта американка это такая же муфта, с одной стороны крепко прикрученная или приваренная, а с другой представляет собой разборное соединение американки.

Кран американка

В настоящий момент наиболее удачливый и распространенный элемент запорной арматуры это шаровой кран. Есть большое разнообразие видов шарового крана, например, декоративные, специальные, имеющий внутреннюю и наружнюю резьбу только с одной стороны, шаровой кран американка и т. п.

Вообще, кран американка позволяет решить одну важную проблему при монтаже сантехники, является заменой стандартному сантехническому сгону, который состоит из таких элементов, как длинная резьба, муфта, контргайка, отвесная резьба. Он помогает упростить задачу и несколькими оборотами гаечного ключа стянуть сам кран и его американку.

Также кран американка используется для монтажа отопительных радиаторов. Батарея, присоединенная с двух сторон краном американкой, становится легко съемной. Плюсом еще здесь является то, что подача воды может быть отрегулирована руками, и как следствие температура отопительного радиатора при эксплуатации.

Если сравнивать с кранами из пластика, кран американка способен выдерживать более высокую рабочую температуру, но они не рассчитаны на экстремальную температуру.

Американка угловая является просто необходимым элементом, что бы не пришлось нагораживать множество соединений.

Как и любой шаровой кран, кран американка различается по типу ручки:

  • тип Бабочки;
  • тип Рычага .

Бабочка ставится, как правило, на краны с маленьким сечением, т. к. такие краны требуют небольшого усилия при повороте. А ручка-рычаг используется для кранов, имеющих большое сечение, где требуется приложить больше усилий для поворота.

При любых сантехнических работах важнейшим показателем выступает надежное соединение. Очень важным является обеспечение водоснабжения герметичностью. Для этого применяют различные гайки, фитинги, прокладки и т. д. Однако по статистике средство, создающее наиболее качественную и эффективную герметичность соединения, это сантехника американка.https://www.youtube.com/embed/P8fTP4oXzkE

Инструменты и материалы

Для получения прочного и надежного соединения кроме качественных фитингов и гаек необходимы и надежные инструменты. Это касается, прежде всего ключей для установки фитингов в корпус радиатора.

В конструкции фитинга предусмотрено использование ключа для внутреннего объема фитинга. Чтобы не повредить резьбу во время установки, внутренняя поверхность выполнена в виде шестигранника или имеет два выступа для захвата специальным ключом.

Эта особенность крайне важна при монтажных работах. Опытные специалисты рекомендуют не совершать ошибок, а сразу приобрести ключи для американок. Посоветовать можно ключ для американок Добродушный сантехник, это оптимальное отношение цена/качество для подобного рода инструмента. Ключ представляет собой ступенчатый конус с пазами. Каждый из диаметров соответствует размеру внутреннего диаметра фитинга. Для работы используется ручка-трещотка, позволяющая менять направление затяжки. Для шестигранных форм используются обычные шестигранники.

Наружная резьба фитингов на многих моделях имеет зазубрины. Такая форма не является чем-то необычным просто на такую резьбу удобнее наматывать уплотнительную ленту или пеньковую паклю. При закручивании в батарею именно зазубрины не дают сползать уплотнителю по резьбе. Такое соединение получается довольно надежным. Что касается уплотнителя, то для современных моделей радиаторов рекомендуется использовать уплотнительную ленту, а для традиционных радиаторов из чугунного литья использовать классический метод – паковку паклей.

Какой нужен ключ для «американки»

Смонтировать «американку» в сантехнике без потери качества и удобства можно разными инструментами. Но нельзя сказать, что никаких ограничений в их выборе нет. Более всего подходящим и часто используемым для монтажа «американки» является разводной ключ.

Для монтажа этого фитинга в сантехнике следует всячески избегать использования газовых ключей.

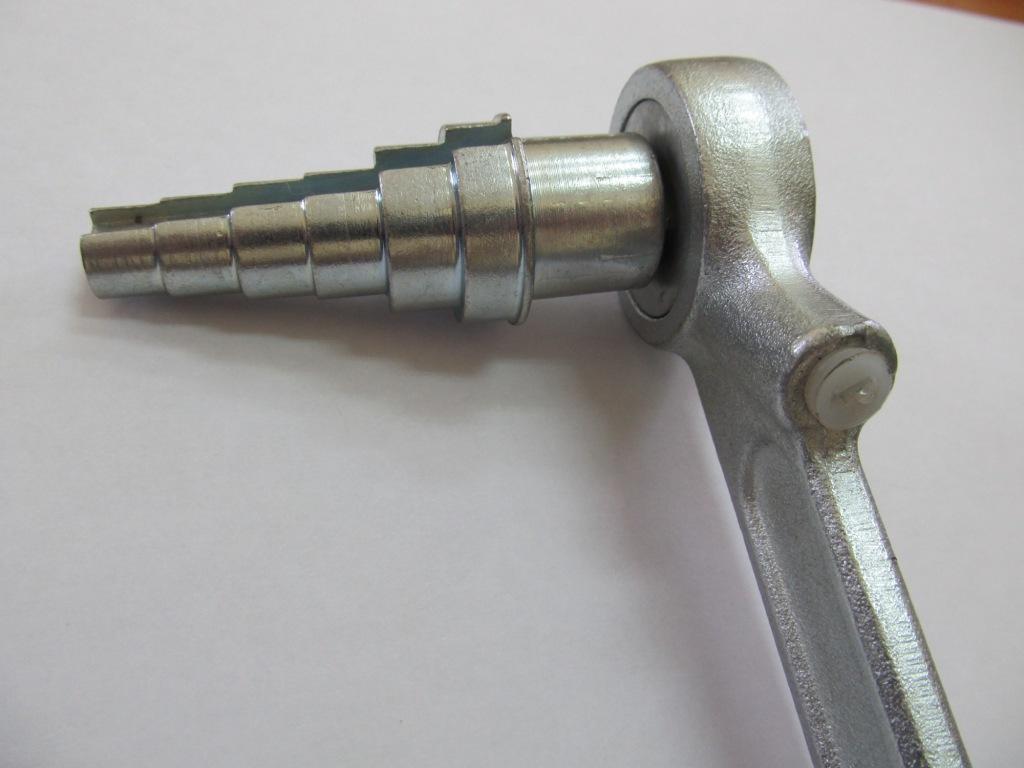

В последнее время появился универсальный инструмент, наиболее подходящий для монтажа труб в сантехнике, в том числе и для «американки». Этот ключ используется для самых разнообразных работ, что однозначно доказывает его удобство и практичность.

Самые распространенные размеры «американки» в сантехнике – ¾ дюйма и ½ дюйма. Это в общем не означает, что у вас не будет нужды в других типах этого фитинга. В таком случае необходимо приобрести ключ подходящего размера либо использовать разводной. Главное — ни при каких обстоятельствах не пользоваться газовым ключом.

Если вы умеете работать с металлом и имеете необходимый инструмент, то вы сами можете изготовить конусный ключ нужного размера. Конусность нужна для попадания в выемки.

Форма ключа будет Г-образной, ручка длиной около 150 мм. Размеры ключа для «американки» в сантехнике ½ дюйма будут 12х12 мм и 10х10 мм. Как правило, такие ключи изготавливают из обрезков профильной арматуры.

Неплохой альтернативой при работе сантехника с «американкой» на ½ дюйма будут пассатижи, которые, как правило, есть у всех. Они прекрасно заменят набор ключей.

Читайте материал по теме: Инженерная сантехника оптом: ассортимент и цены

Подключение к сети

Для самостоятельного подключения к пропиленовым трубам нужно иметь специальный паяльник.

Есть два варианта подключения:

1. Если радиаторный вентиль из пропилена, то его пластиковый патрубок соединяют пайкой непосредственно с подводкой. Затем с крана свинчивают металлический концевик «американки» и вкручивают его в футорку радиатора, используя для герметичности соединения подмотку из льна с пастой или ленту ФУМ. После чего «американку» опять собирают и затягивают ключом накидную гайку.

2. Если радиаторный вентиль металлический, то для подключения к пластиковой подводке используют муфту комбинированную разъёмную с внутренней резьбой. Такая муфта по принципу соединения аналогична металлической «американке», но накидная гайка находится на пластиковом концевике под пайку. Пластиковую часть муфты через соединительный фитинг припаивают к трубе подводки. Муфту разбирают, ответную металлическую часть навёртывают с подмоткой на корпус вентиля и затем собирают её опять, затягивая ключом накидную гайку.


1 — «американка»; 2 — шаровой вентиль; 3 — комбинированная разъёмная муфта; 4 — полипропиленовая соединительная муфта; 5 — полипропиленовая подводка

При подключении к металлической подводке также надо вначале шаровой кран или терморегулятор подсоединить к трубе. Владение навыками сварочных работ необязательно — подключение запорной арматуры к трубе можно сделать при помощи резьбового соединения. Для этого на обрезанной части подводки необходимо нарезать резьбу. Делают это при помощи клуппа. Комплект головок и оправки с одной или двумя рукоятками стоит довольно дорого, но можно купить только одну головку клуппа конкретного размера, а в качестве оправки с рукояткой использовать обычный газовый ключ. Последовательность работ будет выглядеть так:

  • трубы подводки обрезают болгаркой под нужный размер, стараясь добиться, чтобы плоскость среза была перпендикулярной к оси трубы;
  • зачищают конец трубы от ржавчины и с помощью напильника делают небольшую фаску;
  • на рабочий участок трубы и резцы клуппа наносят смазку;
  • насаживают головку на фаску;
  • центрируют её относительно оси трубы;
  • придерживая головку рукой, с помощью газового ключа начинают её проворачивать по часовой стрелке.

В итоге надо получить участок с резьбой размером, приблизительно равным длинной части стандартного сгона (например, для трубы 3/4 — 45 мм).

Затем на этот участок навинчивают контргайку (для Dу 3/4 её толщина равна 9 мм) и муфту (для Dу 3/4 её длина равна 36 мм). Совмещают входное отверстие шарового крана с подводкой и перегоняют муфту с подводки на резьбу корпуса крана (естественно, с использованием подмотки льна или ленты ФУМ). Затем на резьбу рядом с муфтой навёртывают подмотку и перегоняют контргайку.


1 — «американка»; 2 — вентиль; 3 — муфта; 4 — контргайка; 5 — подводка с резьбой

Важно! Рукоятка крана должна быть выставлена вверх или наружу от стены, чтобы ею было удобно пользоваться. После того как запорный кран (или терморегулятор) жёстко и герметично соединены с подводкой, его через «американку» соединяют с футоркой радиатора

После того как запорный кран (или терморегулятор) жёстко и герметично соединены с подводкой, его через «американку» соединяют с футоркой радиатора.

Какие фитинги нужны для подключения радиатора отопления, изготовленного из чугуна или алюминия? Нужно ли комплектовать отопительный прибор какой-либо запорной или регулирующей арматурой? В нашей статье мы постараемся дать читателю советы по выбору оптимального набора оборудования и по его монтажу.
