Узел прохода вентиляции через крышу: рассмотрим вместе

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать. . До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.. До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Устройство и формы узлов проходов через кровлю

Процесс установки самих узлов прохода вентиляции будет не таким уж и сложным, а сама конструкция до смешного проста. Без каких-либо технических описаний, конструкция – это труба с ободом. Обод нужен для плотного прилегания внешней трубы и ее внутренних элементов. Ну и, конечно, обод обеспечивает надежный и качественный крепеж. Воздуховод – это проход для воздуха, дыма или пара, смотря для чего его устанавливают, и какова его будущая роль.

Формы прохода воздуховодов:

• прямоугольные;
• овальные;
• квадратные;
• круглые и т.д.

Еще несколько веков назад для создания узла прохода использовали кирпич. Но этот способ уже давно ушел на самый дальний план и считается классикой. По-другому, специалисты такой узел из кирпича называют прямоугольным. Раньше такой дымоход являлся продолжением печи, сейчас же можно встретить его как уже отдельную единицу. Проводят его прямо от потолка сквозь крышу. Этот способ хоть и классика, и можно понастальгировать о том, что некогда так жили наши бабушки и дедушки, но встречается крайне редко из-за ряда недостатков.

Минусы:

• воздействие на кровлю;
• сложное выполнение;
• ухудшение изоляции кровли;
• нарушение конструкции крыши;
• дальнейшее неудобство в отделке и т.д.

Единственный вариант, где еще и можно представить русский дымоход и каменную печь – баня.

Монтаж проходки

В современных частных домах, оснащенных газовым или дровяным отопление, обязателен монтаж вентиляции. Во время приготовления пищи, дыхания, стирки, сушки белья, а также выполнения водных процедур образуется большое количество водных паров, которые необходимо вывести, чтобы в жилище не было жарко, душно и влажно. Узел прохода через кровлю вентиляционной трубы оборудуют после завершения монтажных работ по сборке воздуховода внутри помещения. Для этого потребуется резиновый или силиконовый уплотнитель (Мастер Флэш), герметик на силиконовой основе, шуруповерт, саморезы, проходка. Монтаж осуществляется следующим образом:

1. Определяется место вывода воздуховода. Строительные нормы предписывают размещать вентиляционные трубы в непосредственной близости от конька крыши так, чтобы отверстие располагалось между стропилами.

   Узел прохождения воздуховода через крышу

2. Размечается место отверстия. Отверстие для выведения должно быть на 2-3 см больше диаметра трубы. Чтобы не ошибиться в размерах, можно с помощью маркера очертить трубу на поверхности крыши или сделать выкройку из картона.
3. Выполняется резка отверстия. В обозначенном месте крыши проделывают отверстие, из которого необходимо удалить утеплитель, пароизоляцию, остатки обрешетки, а также гидроизоляцию. Чтобы вырезать отверстие в кровле из металла, нужно с помощью дрели просверлить несколько дырок по размеченной окружности, а затем завершить работу ножовкой или ножницами по металлу.
4. На воздуховод надевается кровельная проходка, она должна оказаться над поверхностью крыши. Слои гидроизоляции и пароизоляции с помощью клейкой ленты или герметика приклеивают к поверхности трубы. На проходку надевают резиновый уплотнитель, прикрепляя его к кровельному материалу. Если крыша из металлочерепицы или профнастила крепление выполняют с помощью саморезов, а если она имеет мягкое покрытие, то уплотнитель просто приклеивается с помощью герметика.

   Резиновый уплотнитель для вывода воздуховода через кровлю

5. На оголовок воздуховода надевают защитный зонтик для предотвращения попадания в вентиляцию атмосферных осадков, мусора или заселения птиц.

Профессиональные кровельщики считают, что неграмотно оборудованный узел прохода через кровлю вентиляционной трубы является причиной протечек в 2 случаях из 10. Часто это происходит из-за того, что расположения вывода вентиляции, когда вокруг не образуется снеговой карман. Снег, окружающий трубу, со временем подтаивает и проникает под кровлю. Поэтому некоторые мастера рекомендуют выводить воздуховод прямо через конек. Стоит заметить, что этот метод нарушает целостность стропильного каркаса крыши, поэтому имеет множество противников.

Обзор вентиляционных систем

При наладке вентиляции порой возникает сложность с выбором комплектующих. Рассмотрим наиболее популярных производителей, чья продукция заслуживает внимания.

Кровельная вентиляция «Вирпласт»

Оборудование WirPlast используется для разных целей — монтаж вентиляции помещений или фановых выходов (канализационная система), в качестве кухонной вытяжки, для установки антенн или составных элементов солнечных батарей.

Преимущества:

• лёгкий монтаж за счёт встроенного спиртового уровня, что исключает любые ошибки;
• полная герметичность на кровле;
• стильный дизайн;
• разнообразие моделей под все виды покрытия;
• гарантия 10 лет.

Вентиляционное оборудование WirPlast отличается высоким качеством, которое подтверждается десятилетней гарантией на всю продукцию

Кровельная вентиляция «Технониколь»

Системы вентиляции «Технониколь» выпускаются в двух вариациях:

• для проветривания подкровельного пространства;
• для принудительной циркуляции воздуха в чердачных помещениях и мансардах.

Преимущества:

• эстетичный дизайн и доступная стоимость;
• повышенная надёжность и ударостойкость всех элементов. Достигается благодаря добавкам, введённым в состав основного материала ПНД;
• простая установка с подробной инструкцией.

Кровельная вентиляция Vilpe

Продукция Vilpe — разработка финской компании SK Tuote Oy. Отлично подходит в качестве систем принудительного проветривания, устанавливаемых как на этапах строительства, так и во время ремонта.

Преимущества:

• изготовлена из ударопрочного полипропилена поэтому не подвержена коррозии;
• устойчива к ультрафиолету и климатическим перепадам;
• экологически чистый материал, выдерживает постоянные перепады температуры от -40 до + 80 °C и эпизодические скачки от -55 до +120 °C;
• большое разнообразие цветов и современный дизайн.

Кровельная вентиляция Vilpe производится из ударопрочного полипропилена и выдерживает большие перепады температуры

Кровельная вентиляция Kronoplast

Успех и востребованность продукции Kronoplast обусловлены тем, что компания выпускает почти все детали для устройства вентиляции частного дома — подкровельное проветривание, кухонный выход, выходы пылесоса, канализационных стояков и т. д.

Главной особенностью этой продукции является стопроцентная непроницаемость на крыше всех выходов, без чего полноценная вентиляция нереальна. Кровельные элементы выпускаются для любых покрытий в шести основных цветах.

Вентиляция кровли из металлочерепицы

Металлическая крыша красивая, современная, прочная и надёжная, но имеет один большой недостаток — ограниченный воздухообмен, т. е. она плохо пропускает воздух. Чтобы обеспечить нормальную циркуляцию, устанавливают вентиляцию по следующему алгоритму:

1. В листе покрытия для выхода вентканалов проделывают отверстия, придерживаясь норм — одно отверстие на 60 м² и располагая их не ниже 0,6 м от конька. На сложной по конструкции крыше количество выходов увеличивают.
2. Лицевую металлическую часть возле отверстия обрабатывают антисептиком для предотвращения очага коррозии.
3. Резиновый уплотнитель промазывают силиконом и укрепляют шурупами.
4. После того как герметик подсохнет, устанавливают проходку и фиксируют специальными шурупами, входящими в комплект поставки.
5. Изнутри обеспечивают надёжное примыкание паро- и гидроизоляторами (плёнками).
6. Чтобы влага не проникала в утеплитель, дополнительно в местах примыкания изоляции наносят герметик.

Проход через кровлю круглой трубы

Узел прохода через кровлю круглых труб может быть или металлическим или мягким – из резины или силикона. Металлические проходки кровли делают из оцинкованного железа, иногда на них наносят защитное покрытие, аналогичное по цвету и составу покрытию металлочерепицы.

Часто производители металлочерепицы предлагают специальные проходки: это тот же лист кровельного материала, к которому приделан эластичный колпак из резины, который служит отличным изолятором.

Для других кровельных материалов в качестве проходного узла кровли можно использовать гибкие проходки. Их на рынке сегодня множество. Разных цветов, составов, под разные углы наклона кровли, прямые проходки, с разными типами крепления (под саморезы, с нанесенным клеевым составом и т.д.).

Среди всех гибких проходок Master Flash (Мастер Флэш) имеет самые хорошие рекомендации. Его достаточно просто отличить: кроме нанесенного названия фирмы, на тыльной стороне кровельной проходки имеются дополнительные рифленые бороздки, которые повышают степень прилегания к любому кровельному материалу. С наружной части основание по краю имеет металлизированное покрытие, при помощи которого легко добиться любого требуемого рельефа.

Кровельные проходки для круглых труб

Чтобы установить гибкую проходку, срезают часть внешнего колпака – диаметр получившегося отверстия должен быть меньше диаметра трубы. Проходку натягивают на трубу с усилием. Чтобы сопротивление было меньше, можно намазать поверхность трубы мыльным раствором. После того, как проходка натянута, нижнему фланцу придается требуемая конфигурация. С тыльной стороны он промазывается герметиком, затем прижимается к кровле и фиксируется саморезами. Такой способ герметизации круглой трубы не очень трудоемкий, но достаточно надежный.

Силиконовые и резиновые проходки используют при температуре трубы до 100 о С. Если температура дымохода выше, придется или делать дополнительный слой изоляции между проходкой и трубой или, что вероятнее, использовать металлическую юбку и стакан. Как они выглядят и как их закреплять демонстрирует следующее видео. Там сделано все не совсем корректно, то принцип установки понятен.

6 Оптимальное расположение

На скатной крыше из металлочерепицы лучше ставить проходку возле самого конька. Так длинная часть трубы будет находиться под кровлей, в изоляции от внешних воздействий. Оставшийся короткий элемент сможет выдерживать любые удары ветра и другие процессы.

На этапе монтажа также важно учитывать высоту шахты над крышей. Слишком маленький показатель негативно скажется на тяге, а слишком высокий будет подвергаться воздействиям порывов ветра и быстро деформируется

Кроме того, его придется дополнительно фиксировать растяжками и прочими крепежными элементами.

Согласно актуальным нормативам строительства оптимальная высота шахты над наклонной крышей должна составлять не больше 50 сантиметров. Если кровля плоская, показатель высоты равен 30 сантиметрам. При использовании крыши для обустройства открытых площадок для отдыха вентвыход должен подниматься как минимум на 2 метра.

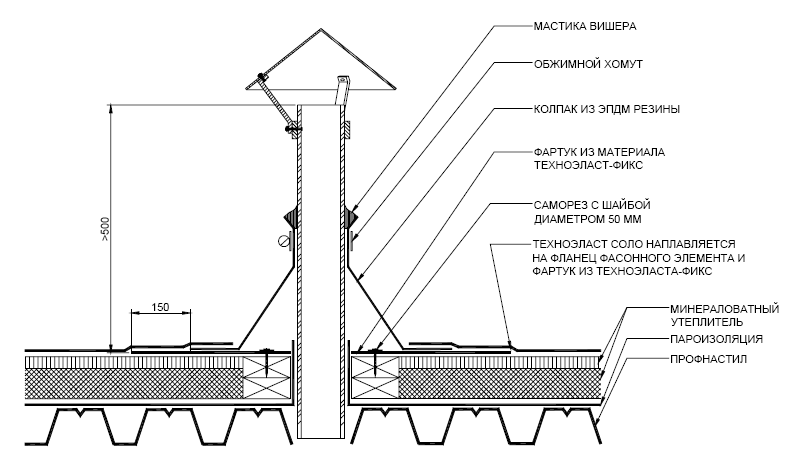

Монтируем узел вентиляции на мягкую кровлю

По большому счету процесс обустройства УП на такой кровле не особо отличается от предыдущего варианта, но здесь есть свои нюансы.

Шаг 1. На выбранное место на мягкой кровле наносится разметка. Ее можно нанести, обведя изнутри пластиковый колпак нижней части системы. Для нанесения разметки используется маркер.

Размечается место установки колпака

Шаг 2. При помощи сверла большого диаметра создается отверстие в материале мягкой кровли на нанесенной линии.

Сверлится отверстие

Шаг 3. Далее по внешней границе разметки вырезается отверстие нужной формы под узел прохода.

Вырезается отверстие

Отверстие под узел прохода вентиляции

Шаг 4. С края колпака узла прохода снимается защитная лента – оголяется липкий слой, который обеспечит герметичность соединения элемента с кровельным покрытием.

Снятие защитной ленты с колпака

Шаг 5. Колпак устанавливается на предназначенное ему место, закрывая собой получившееся ранее отверстие.

Установка колпака

Шаг 6. По периметру колпак прикручивается к материалу мягкой кровли при помощи саморезов.

Фиксация колпака

Шаг 7. Производится установка самой трубы на установленный ранее колпак.

Установка трубы вентиляции

Шаг 8. Труба выравнивается при помощи строительного уровня, предусмотренного на ней, или же обычного.

Далее нужно выровнять вентиляционную трубу

Шаг 9. По периметру труба прикручивается к колпаку при помощи кровельных саморезов. Монтаж завершен.

Прикручивание трубы к колпаку

Видео – Монтаж УП на мягкую кровлю

Как сообщают кровельщики-профессионалы, неправильно смонтированный узел может стать причиной возникновения протечек в двух случаях из десяти

Поэтому к проведению работ по его установке нужно относиться со всем вниманием и не пренебрегать использованием герметизирующих составов

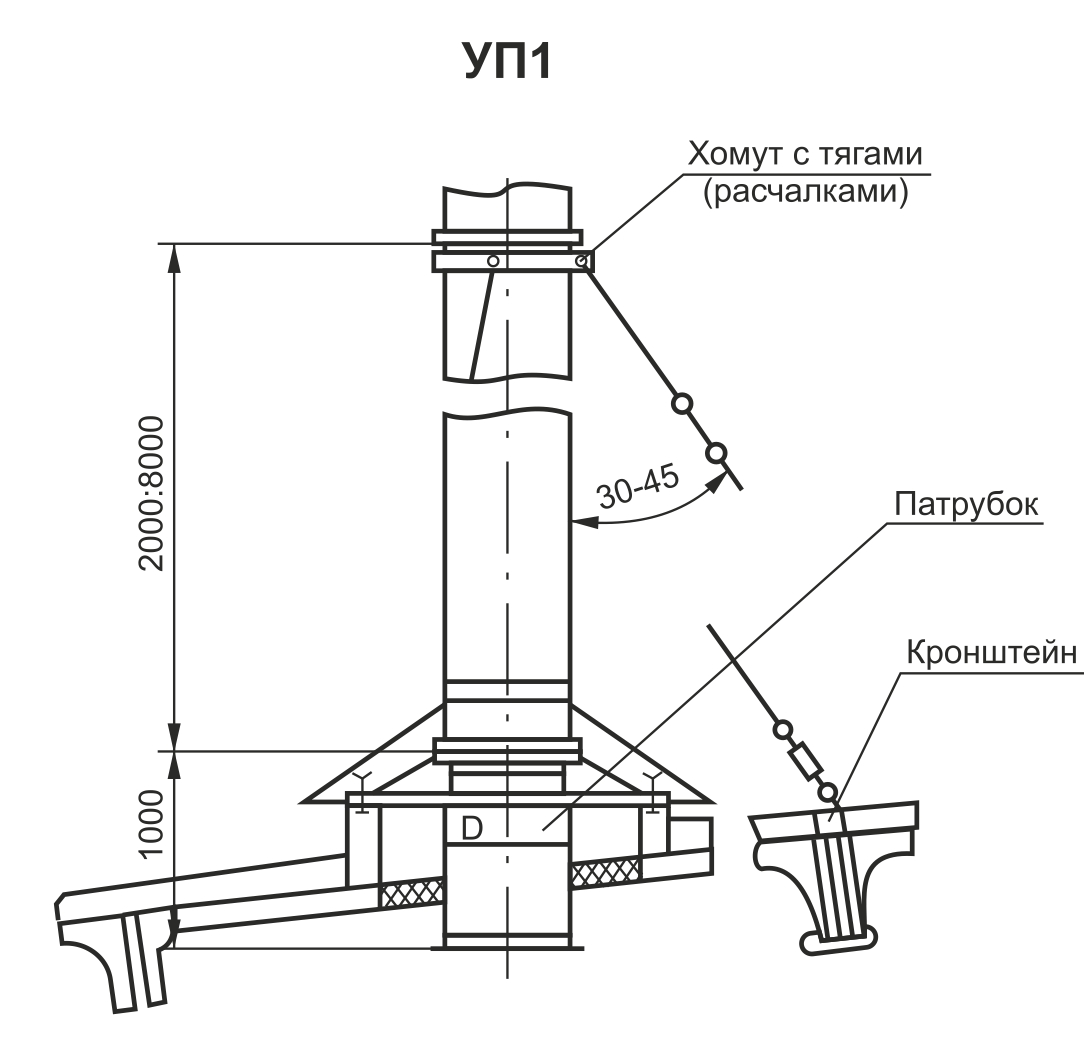

Типы узлов прохода

Узлы прохода воздуховодов изготавливаются по типу серии , которая содержит 11 основных типоразмеров (диаметров) и 5 типов изделий. Кроме диаметров и типов, указанных в серии, возможно производство вентиляционных проходов дополнительных размеров и параметров.

Типы узлов прохода, изготавливаемых на нашем производстве Тип Кольцо для сбора конденсата Клапан ручной Клапан с площадкой под исполнительный механизм по запросу — — + — — + + (утепленный) — — + (клапан утепленный) + (искрозащищенный) — + (искрозащищенный, утепленный) — Дополнительные возможности изготовления УП: УП прямоугольного сечения УП круглого сечения с прямоугольным опорным кольцом УП с наклонным опорным кольцом нестандартное расположение опорного кольца (по вашему эскизу) Важно: Исполнительный механизм не входит в комплект изделия. Его вы можете заказать у нас отдельно

	Для заказа узлов прохода вам необходимо указать: 1. их диаметр/сечение; ; Маркировку указывать необязательно.
	вся выпускаемая продукция имеет сертификат соответствия в зависимости от объема покупки на стоимость узлов прохода предоставляются скидки самовывоз с производства, доставка до вашего объекта или до транспортной компании при необходимости предоставляется паспорт на узлы прохода

5 Задача аэраторов

Устройство крышной вентиляции выглядит очень просто: воздушные массы должны естественным путем перемещаться по направлению снизу вверх. Для подачи новых порций свежего воздуха задействуются специальные отверстия в карнизе, при этом выход потоков из помещения осуществляется посредством аэраторов с крышкой. Они находятся в крыше непосредственно у конька.

Для предотвращения проникновения осадков под кровельный пирог необходимо найти подходящий тип крышки трубы. Оптимальным вариантом является вентиляционный грибок на крышу, который выполняет не только практическую функцию, но и декоративную. На рынке предлагается масса разновидностей таких конструкций, поэтому выбрать красивый и эффективный грибок для вентиляции на крышу не составит особого труда.

Проход трубы квадратного или прямоугольного сечения через металлочерепицу

Для обеспечения герметичности мест примыкания трубы к металлочерепице на скате крыши обустраивают внутренний и наружный фартук. Монтаж начинается с внутреннего фартука путем установки нижней и верхней планки, а также боковых элементов. Нижняя планка прикладывается к стенам и проводится линия карандашом. Все остальные элементы так же используются в качестве шаблонов для разметки остальных линий. Отмерив линию по всему периметру трубы, необходимо проделать штробы. Выполняют их болгаркой глубиной не менее 15 мм. После этого промывают водой от кирпичной пыли и дают хорошо просохнуть.

Недопустимо, чтобы штроба проходила по месту шва кладки кирпича. Правильный проход штробы должен осуществляться по поверхности кирпича!

Монтаж планок начинается с нижней стенки дымохода, далее две боковые и верхняя планка. Нахлест планок должен составлять около 150 мм, исключая таким образом, возможность протечек. Края доборных элементов вставляются в штробу и заливаются герметиком. К трубе планки крепятся кровельными саморезами. Под низ фартука устанавливают «галстук», который необходим для стекания воды и может быть направлен в ендову или к карнизному свесу. По краю кровли делают бортик с помощью плоскогубцев и молотка.

Когда внутренний фартук выполнен и крышная разделка дымохода завершена, продолжается укладка листов металлочерепицы вокруг дымохода. Далее обустраивают наружный фартук, который выполняет декоративную роль. Планки примыкания наружного фартука крепятся в таком же порядке, как и планки внутреннего фартука. Края планок уже не заводят в штробу, а крепят к стенкам дымохода.

Как крыть крышу ондулином тонкости монтажа

О том, как крыть крышу ондулином, написано уже много

Здесь ничего сложного нет, важно только соблюдать правила, крепить по инструкции и иметь небольшую сноровку в строительстве

Но часто после кровли возникают проблемы, связанные с неправильным покрытием. Разбираясь в подобных вопросах, можно отметить, что проблема заключается в неправильном крепеже доборных элементов и прочих нюансах.

На тонкости следует обращать не меньшее внимание, потому как небольшие ошибки могут потом вылиться в большие проблемы

Проход вентиляционной или печной трубы через ондулин

Конечно же, в любом доме есть элементарная кухонная вытяжка на кухне. Также частный дом оснащают системой вентиляции, которую выводят через кровлю на крыше.

«Вырезать» отверстия для таких труб трудоемко. Более того в месте соприкосновения вентиляционной трубы с ондулином возникнет просвет, через который будет попадать влага. В дальнейшем это может привести к затоплению помещения.

Производители ондулина позаботились о своих клиентах. Они предлагают покупателям специальную готовую вентиляционную трубу. Она крепится к кровле гвоздями и протекание не возникнет.

Иногда люди, пытаясь сэкономить, не прибегают к подобным доборным элементам. Они выводят обычную вентиляционную трубу через кровлю и оставляют ее в таком состоянии, что категорически делать запрещается.

В таком случае необходимо воспользоваться покрывающим фартуком. Но крепить его гораздо сложнее готовой вентиляционной трубы.

Когда в доме или бане имеется камин или печь, возникает необходимость также вывести трубу на крышу через ондулин. Для этого по обычной технологии выкладывают кирпичную трубу и кроют крышу приведенным кровельным материалом.

Во избежание протечки необходимо воспользоваться, все тем же, покрывающим фартуком. Он крепится к ондулину специальными гвоздями.

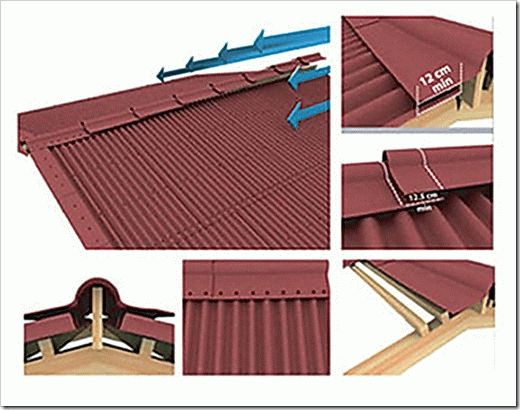

Монтаж и размеры конька из ондулина

Конек – немаловажная деталь в кровле крыши ондулином. Он предназначен для оформления ребра крыши, а также для защиты от попадания лишней влаги.

Коньки приобретают уже готовыми в числе прочих доборных элементов. Перед креплением стоит выяснить, с какой стороны преобладают ветра. Монтаж начинают с противоположной стороны от направления таких ветров.

Коньки также укладывают внахлест шириной, не превышающей 1,5 см. Конек прибивается специальными гвоздями к верхней волне, лежащего под ним листа ондулина. При этом гвоздь должен быть такой длины, чтобы произошла его фиксация в бруски обрешетки.

Покрывающий фартук для ондулина

К прочим дополнительным элементам, которые необходимы для покрытия крыши ондулином, относится покрывающий фартук. С его помощью добиваются герметизации стыков.

Его используют в месте соприкосновения листов с печной трубой, для эстетичного оформления, а также защиты от влаги стыка между листом ондулина и вертикальной стеной.

В случае с трубой покрывающий фартук крепят у нижней части и прибивают его к каждой волне листа ондулина. Далее с помощью герметичной ленты герметизируют стык со стеной, боковые стыки и верхнюю часть трубы.

Для этого ленту необходимо проложить минимум на 10-15 см выше к вертикальной поверхности. Покрывающий фартук и лента прикрепляется металлической планкой.

Помимо герметизации труб и вертикальных стен, покрывающий фартук необходимо применить для монтажа конькового элемента. Для этого его устанавливают с нахлестом в 4 см на оба ската.

При этом верхние края у фартука должны быть на расстоянии не менее 2 см. Эта мера необходима для лучшего выхода воздуха. Поверх прикрепленных фартуков монтируют коньки.

Технологии монтажа узла УП

Рисунок 3. Последовательность монтажа узла прохода.

Для монтажа элемента прохода воздуховода внутрь деревянной стропильной системы достаточно выполнить последовательность действий:

1. Демонтаж кровли. Вокруг трубы вырезается люк либо два соседних листа временно сдвигают в сторону.
2. Установка нижних элементов. Две штампованные металлические пластины фиксируются друг к другу клеевым составом по месту, заводятся снизу обрешетки из чердачного помещения, крепятся к ней саморезами.
3. Укладка изолятора. Лист изоляционного материала (базальтовая вата по стеклохолсту) с отверстием под трубу одевается на нее сверху, укладывается на пластины, смонтированные на предыдущем этапе.
4. Восстановление покрытия. Использующаяся облицовка (профлист, металлочерепица) возвращается на место, не доходя до трубы по периметру на 2-5 см.
5. Монтаж корпуса. На трубу надевается декоративный кожух под цвет используемого покрытия.
6. Установка юбки. Резиновая деталь, повторяющая форму корпуса, одевается через трубу, фиксируется к ней хомутом.

Узел прохода через кровлю не может обеспечить абсолютную герметичность, поскольку чаще всего используется волнистая кровля. Между волнами, плоской подошвой корпуса остается свободное пространство, в которое вода может попасть лишь сверху.

Схема размеров узла прохода.

Для защиты от осадков узлы, в которых вентиляция пересекает плоскость кровли, герметизируют следующим способом:

• фартук из листовой стали состоит из двух деталей для возможности регулировки по ширине;
• разметку производят по месту, вырезая в каждой детали полукруг под трубу;
• по бокам деталей имеется изгиб, высота которого равна высоте волны используемого материала;
• длина фартука составляет расстояние от конька до дальней от него стенки воздуховода + 45 см;
• ширина кратна расстоянию между волнами (в пределах 75 – 60 см).

Детали фартука приклеивают внахлест, верхняя часть запускается под коньковый элемент, снизу влага попасть в кровельный пирог не сможет благодаря законам физики. При значительном удалении от конька запустить под него фартук не получится. В этом случае используют металлическую полосу, которая крепится по периметру (шаг саморезов 5 – 3 см), качественно огибая самые сложные конфигурации профиля листов металлочерепицы. Под фартук подкладывают резиновый уплотнитель либо используется герметик (рис.2)

Резиновая юбка может использоваться самостоятельно без металлического патрубка для полимерных труб 11 см в диаметре. Подобные воздуховоды обычно удаляют воздух из центральных пылесосов либо систем канализации (фановые трубы). На резиновом конусе имеются цилиндрические риски с соответствующими диаметрами. Для обеспечения герметичности для 11 мм трубы срезается меньший размер (9 см). Резиновые юбки качественно прилегают к вертикальным, горизонтальным волнам профлиста/металлочерепицы, ондулина. Перед монтажом по периметру наносится герметик, фиксация осуществляется к кровельному материалу, а не к обрешетке (рис. 3)

Плоскую бетонную крышу проходят другим способом:

• после изготовления отверстия в плите покрытия в него монтируется бетонный стакан;
• он крепится анкерами, заделывается раствором;
• диаметр сквозного отверстия стакана соответствует наружному размеру металлической проходки.

В стаканах имеются анкеры для качественной фиксации металлических элементов от вертикального смещения. При значительном удалении воздуховодов от конька резко увеличивается высота трубы над уровнем ската. Вертикальное смещение предотвращают системами растяжек, крепящихся к крыше анкерами.

Независимо от способа крепления патрубка (в композитную кровлю или ж/б плите) эта деталь имеет нижний фланец для крепления клапана либо труб воздуховода. Таким образом, конструкция проходки состоит из двух основных элементов:

• патрубок – кусок трубы с фланцами, герметизирующий щель между основанием кровли, воздуховодом
• раскладка – широкая металлическая полоса с боковыми отбортовками, герметизирующая щель между верхним слоем кровельного пирога, трубой.

Производители натуральной, цементно-песчаной черепицы выпускают специальные элементы для систем вентиляции из этого же материала. Они выполнены в едином стиле с гонтами основной кровли, поэтому обеспечивают максимальную интеграцию инженерных систем.

echo get_the_author_meta(«display_name», $auhor); ?>

Кровельные аэраторы

Вентиляционные аэраторы — специальные устройства для проветривания подкровельного пространства и вывода наружу влаги и водяных паров. Используются на плоских крышах, предотвращая набухание укрывного рулонного материала из-за температурных перепадов, и на скатных кровлях для эффективной вентиляции и удаления конденсата.

Флюгарки (аэраторы) производят разных размеров и конструкций. Они считаются самыми результативными элементами вентиляционных систем. На плоской кровле их устанавливают по всей поверхности равномерно в местах стыковки плит. На скатных конструкциях располагают ближе к коньку (0,6 м от него) или в местах прохождения ендов (на сложных крышах).

На скатных крышах аэраторы устанавливают ближе к коньку или в местах излома кровли

Материалом для изготовления служит нержавейка марки AISI 316 или прочный полипропилен, благодаря чему они выдерживают большой диапазон температур от -40 до + 90 °C.

Установка аэраторов на плоской кровле

При двухслойном покрытии рулонными материалами аэраторы устанавливают в нижнем слое:

1. Сквозь стяжку и слои утеплителя вырезают отверстие по диаметру трубки аэратора.
2. Засыпают гравием и крепят аэратор на горячую мастику.
3. После охлаждения фиксируют саморезами.
4. Наплавляют верхний слой кровельного настила с таким расчётом, чтобы аэратор был в месте нахлеста (15 см) полотен, места примыкания герметизируют.

Видео: монтаж аэратора своими руками на двухслойную мягкую кровлю, часть 1

В однослойном настиле аэраторы устанавливают на стяжку, делая отверстие до пароизоляции. Покрытие укладывается на юбку аэратора, сверху накладывается горячая мастика и заплатка, перекрывающая юбку и выходящая на покрытие примерно на 15 см. Затеем аэратор крепят саморезами, место стыка обрабатывают герметиком.

Видео: монтаж аэратора на двухслойную мягкую кровлю, часть 2

Установка аэраторов на металлочерепице и профнастиле

Монтаж вентиляционных выходов на крышах из металлочерепицы и профлиста одинаков и связан с нарушением кровельного покрытия, поэтому проводить его нужно особо тщательно, чтобы не пришлось менять испорченные листы укрывного материала.

1. Прикладывают к месту установки шаблон (входит в комплект), обрисовывают и аккуратно прорезают отверстие по намеченной линии.
2. Укрепляют уплотнитель шурупами, и наносят герметик.
3. Устанавливают аэратор, закрепляют петлями и дополнительно шурупами.
4. Изнутри чердака места прохождения вентиляционных труб шпаклюют герметиком.
