Подключение теплого пола к терморегулятору и электросети

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25oC или даже выше, а в общих +20 oC или максимум +22 oC. Изменение температурных характеристик возможно только при помощи  изменения количества поступающего в контур теплоносителя.

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив

В случае с настильными системами инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Общие принципы подключения

Монтируя систему теплого пола любой электрической разновидности, следует предварительно определиться, в каком месте установить термостат. Он будет управлять всей системой, поддерживать нужную температуру и соединять нагревательные устройства с электросетью. Приборы, имеющие встроенные датчики, регистрирующие температуру в комнате, монтируют на стену на высоте не менее полутора метров от пола. Место для прибора должно быть удалено или защищено от тепловых источников.

До момента подключения терморегулятора и последующего за этим монтажа электрического теплого пола, необходимо определиться, каким способом это будет выполнено. Есть возможность стационарного подсоединения от электрического щита, либо используется для включения обычная розетка.

Многие модели терморегуляторных устройств на своих корпусах имеют схемы, помощью которых выполняется подключение теплого пола к терморегулятору. С их наличием процесс монтажа упрощается, все работы можно выполнить своими силами, не привлекая для этого электриков.

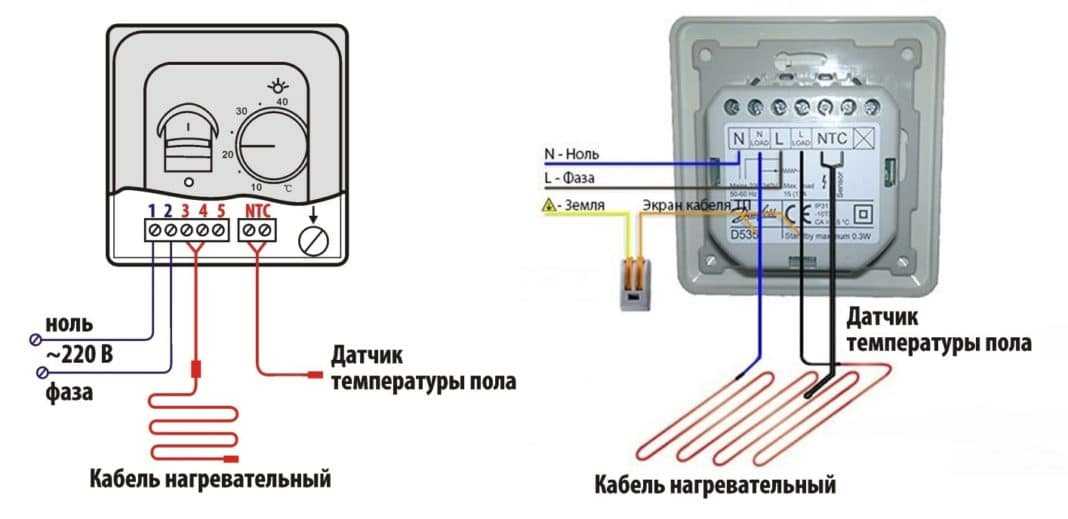

Схема подключения теплого пола к терморегулятору

После установки термостата на распределительную коробку выводятся фаза, ноль и заземление. В стене штробится канавка, в которую помещаются пластиковые трубки. В одной размещается силовой провод нагревательного кабеля, в другой – проводка датчика, расположенного под напольным покрытием. Как только все работы будут завершены, разрешается переходить к монтажу отопления, действуя в соответствии со схемой подключения теплого пола к терморегулятору.

Кстати, видео с последовательностью подключения термостата сегодня легко можно найти в интернете.

Типы датчиков теплого пола

Разные модели термостатов могут регулировать температуру пола или воздуха. Зависит это от типа датчика, который совместим с устройством. Выбор типа датчика зависит от того, какую функцию выполняет подогрев. Если система дополнительная и ее задача — повышение комфорта, используют датчик температуры пола. Ведь за обогрев воздуха в этом случае отвечает другая система, а задача водяного или электрического подогрева — создать и удерживать комфортную температуру только под ногами. Этот датчик для терморегулятора пола является выносным. Подключается к специальным клеммам на корпусе. Сам контролирующий элемент находится на конце электрического кабеля, при укладке располагается посредине между витками греющего элемента на полу на расстоянии не менее 50см от стены.

Датчики температуры теплого пола — небольшое устройство на конце длинного кабеля. Заводится в закрепленный на полу кусок трубы, который расположен между нагревательными элементами

Если греющие элементы устанавливаются в стяжку, то датчик теплого пола размещают в растворе, но только в трубе или гофрошланге. Тогда при поломке его легко будет заменить, просто отключив от клемм и потянув за провода, затем нужно будет вставить исправный и подключить его. При установке датчика для пленочного теплого пола его не обязательно размещать в трубе. Так как при таком типе подогрева стяжки нет и, при необходимости, заменить его можно, разобрав часть напольного покрытия. Хотя, все-таки целесообразнее потратить чуть больше времени при монтаже и сделать штробу под трубу для датчика, чем потом разбирать/собирать всю конструкцию для каждой замены.

В том случае, когда теплый пол — основная система отопления, требуется датчик, который контролирует состояние воздуха. Чаще всего эти датчики встроены в корпус терморегулятора для теплого пола. Есть также модели, которые работают с двумя датчиками одновременно. В обоих случаях выбирая место для установки, необходимо учитывать, что именно этот прибор определяет температуру воздуха. Потому располагать его нужно так, чтобы на него не попадали солнечные лучи (они будут нагревать корпус, и температура будет определяться неправильно). Стоит избегать и тех мест, где бывают сквозняки. Они тоже будут влиять на измерения состояния воздуха, но уже в другую сторону — занижать реальный показатель. Также рядом не должны бать приборы и устройства, которые активно выделяют тепло.

Для чего требуется регулировка тёплого пола

Регулировка тёплого пола многократно повышает комфорт при эксплуатации источника отопления и необходима для достижения следующих результатов:

Возможность выставления оптимальной для обеспечения нормальной жизнедеятельности человека температуры в помещении.

Согласно СНиП, расчётная температура внутреннего воздуха в жилых помещениях составляет +22 – +25 оС.

Однако, в холодное время года, когда столбик термометра за окном падает до минимальных значений, жильцы стремятся установить дополнительные радиаторы и увеличить температуру до +27 оС и выше.

Большинство современных терморегуляторов позволяют повысить температуру в комнате до 30 оС и более, что одновременно разгрузит систему радиаторного отопления, а также исключит теплопотери через ограждающие конструкции.

• Усиление теплоотдачи в самый холодный период года даже при частично работающем отоплении. Возможность комбинации водяного и электрического отопления.
• Временный обогрев помещений в межсезонье, когда температура опускается до минимальных значений только в ночное время.

Как правило, в такое время, центральное отопление ещё не включается, либо его подача уже прекращается.

При выставлении на терморегуляторе тёплого пола оптимальных параметров, например, 20 оС, при падении температуры до данных значений, система электрического отопления начнёт автоматически прогревать помещение.

Сохранность напольного покрытия, предотвращение рассыхания паркета, разбухания ламината или отслаивания керамической плитки под воздействием критических температур.

Многофункциональный терморегулятор позволяет выставить такие значения температуры нагрева напольного покрытия, которые будут меньше, чем технические характеристики, указанные в паспорте качества материала.

Контроль влажности в помещении, исключение осушения воздуха. Как правило, при интенсивной работе отопления в жилой комнате, вся влага испаряется, что отрицательно сказывается на здоровье жильцов.

При выставлении верхнего предела на регуляторе температуры тёплого пола, система автоматически отключает, что обеспечивает поддержание нормального влажностного режима. Оборудование с автоматическим реле и возможностью корректировки температурных параметров отлично работает совместно с электронным увлажнителем воздуха.

Возможность проветривания комнаты в зимнее время без снижения энергоэффективности. В холодный период года даже кратковременное открывание окна на проветривание существенно снижает температуру воздуха в комнате.

В случае устройства терморегулятора для электрического тёплого пола, пользователю достаточно на время открывания створки окна поднять температуру теплоотдачи на 5 – 7 оС, после чего привести переключатель в прежнее положение, по завершении проветривания комнаты.

Контроль за расходом электрической энергии и достижение экономии на оплате коммунальных платежей.

Автоматический регулятор поддерживает предварительно запрограммированные граничные условия — +/- 3 – 5 оС от выставленных на приборе настроек.

В таких случаях, даже при отсутствии хозяев в жилом помещении, воздух не будет перегреваться, а также обеспечится постоянный контроль за расходом электроэнергии.

При отсутствии терморегулятора в квартире или частном жилом доме, системы тёплого пола напрямую подключаются к основному отоплению, либо непосредственно к силовой кабельной сети.

Вне зависимости от температуры за окном, пользователь не может понизить или повысить эффективность тепловой отдачи оборудования, что может привести к невозможности его нормальной эксплуатации. Таким образом, терморегуляторы прилагаются к каждому комплекту кабельных или инфракрасных тёплых полов.

Как работает терморегулятор?

Терморегулятор, как не сложно понять из названия, регулирует температуру нагрева теплого пола. Это электрический прибор, который нужно подключить, во-первых, к самой нагревательной системе и термодатчику, во-вторых, к электропитанию. Если термостат подключен правильно, то он действует следующим образом:

• получает с термодатчика данные о текущей температуре нагрева;
• сравнивает их с заданным значением, указанным в настройках;
• отключает нагрев при превышении установленного значения температуры;
• включает нагрев, если температура пола ниже, чем указано в настройках.

Цикл постоянно повторяется, что обеспечивает равномерный прогрев пола и помещения, а также оптимальный расход тепловой энергии.

Для жилых помещений обычно выставляют температуру нагрева пола около 26 градусов, а в детских садах и других подобных учреждениях достаточно и 24 градусов. На показания температуры нагрева влияет также тип напольного покрытия.

Электрические системы, уложенные под ламинат, обычно работают при 27 градусах, а вот теплый пол, размещенный под паркетом, может нагреваться и до 30 градусов. Чрезмерный нагрев элементов может привести к деформации напольного покрытия и поломке системы.

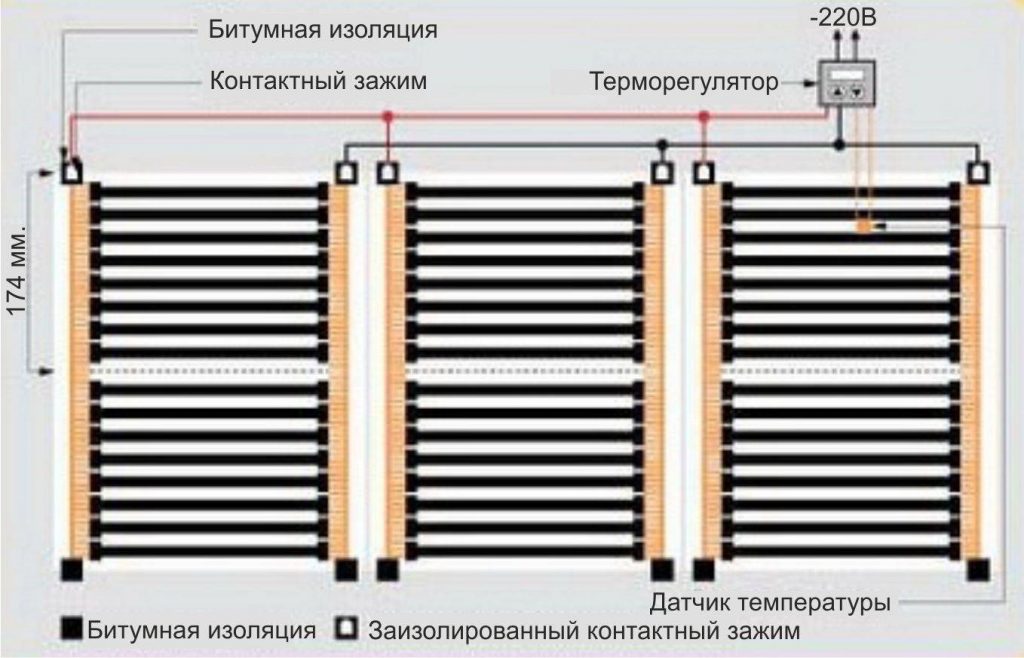

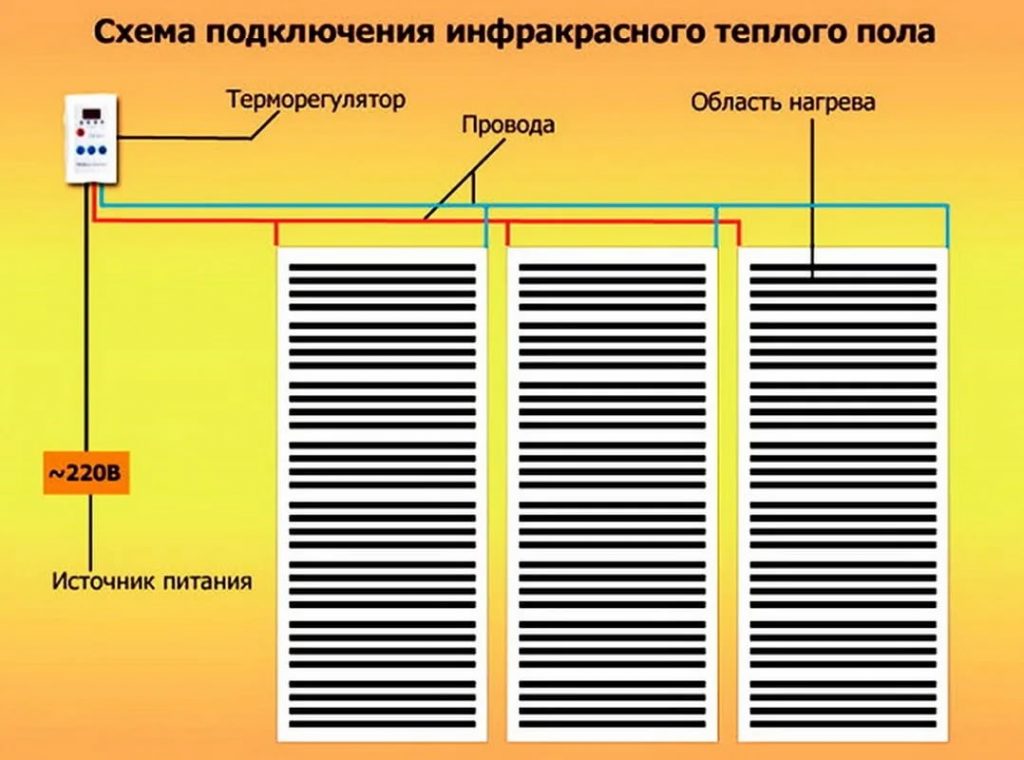

Как подключить терморегулятор к инфракрасному плёночному тёплому полу

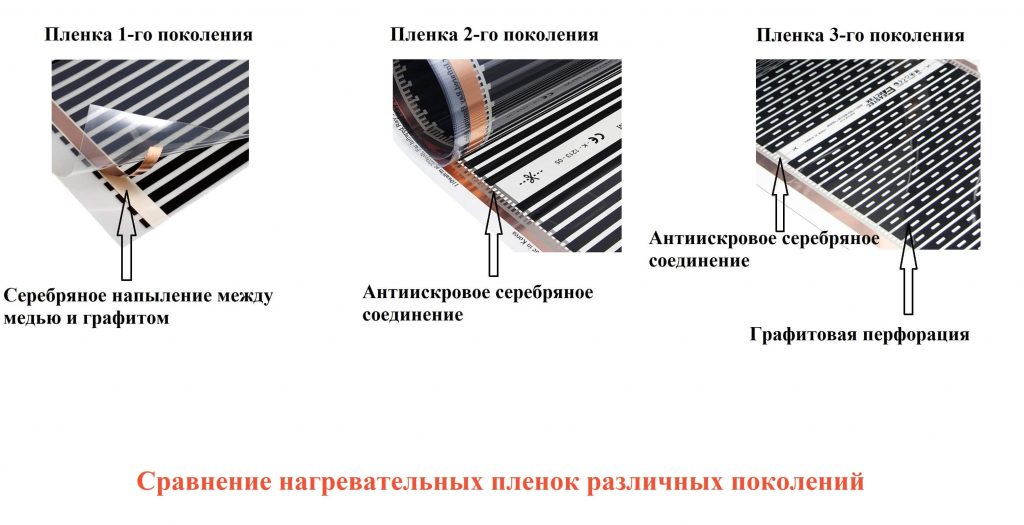

Принцип работы плёночного инфракрасного тёплого пола кардинально отличается от греющего кабеля. Для подкисления терморегулятора, необходимо рассмотреть устройство всей конструкции отопительного прибора в комплексе:

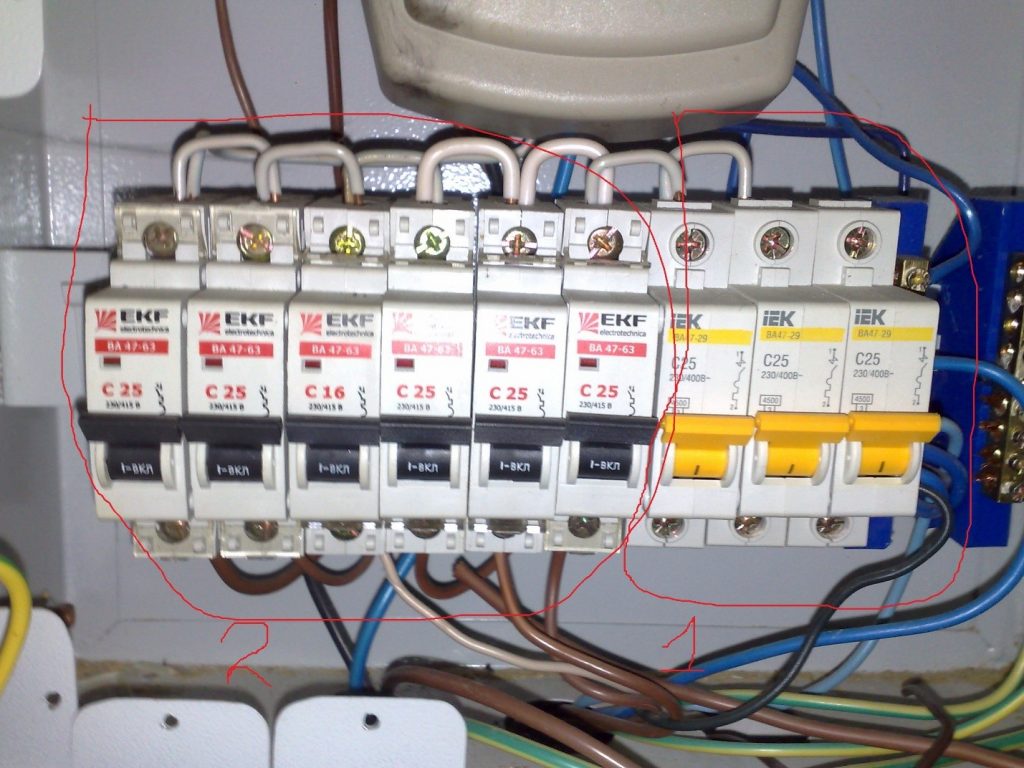

Силовой провод протягивается от щитка, при установке отдельного автомата, либо от распаечной коробки общедомового кабеля.

• Для подключения плёночного пола, рекомендуется использовать кабель 2 х 2,5 мм, но при помещении с площадью не более 15 м2, достаточно приобрести провод 2 х 1,5 мм.
• Плёночный тёплый пол должен монтироваться таким образом, чтобы его медные жилы были направлены вниз.
• В стене монтируется подрозетник, а плёночный пол раскатывается под чистовым покрытием в нужных местах, согласно проекту.
• После раскатки мата, на расстоянии 0,5 – 1,5 м от стены, устраивается термодатчик, провод от которого прокладывается в штробе вместе с силовым питающим кабелем тёплого пола.

• К фазным и нулевым шинам присоединяется подводящий и питающий кабели, а к слаботочным клеммам – две жилы сигнального провода.
• Плёнка мата фиксируется к поверхности чернового пола строительным скотчем.

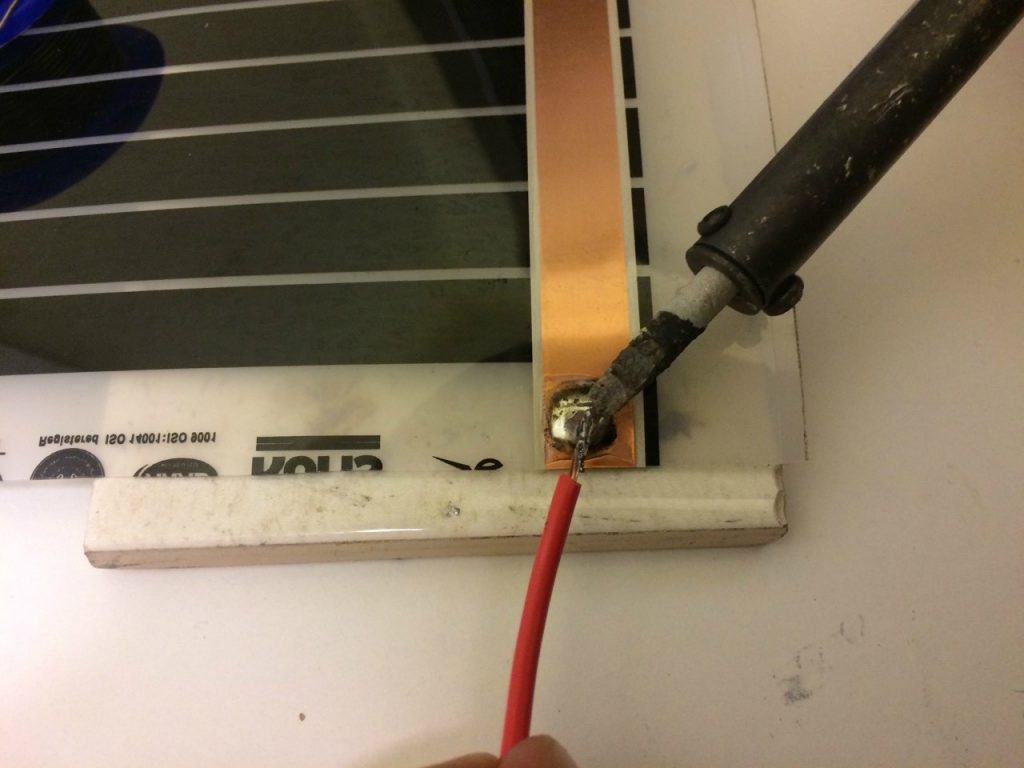

• После раскроя, все проводящие медные контакты мата оказываются оголёнными, и их надо заизолировать диэлектрической самоклеящейся плёнкой.

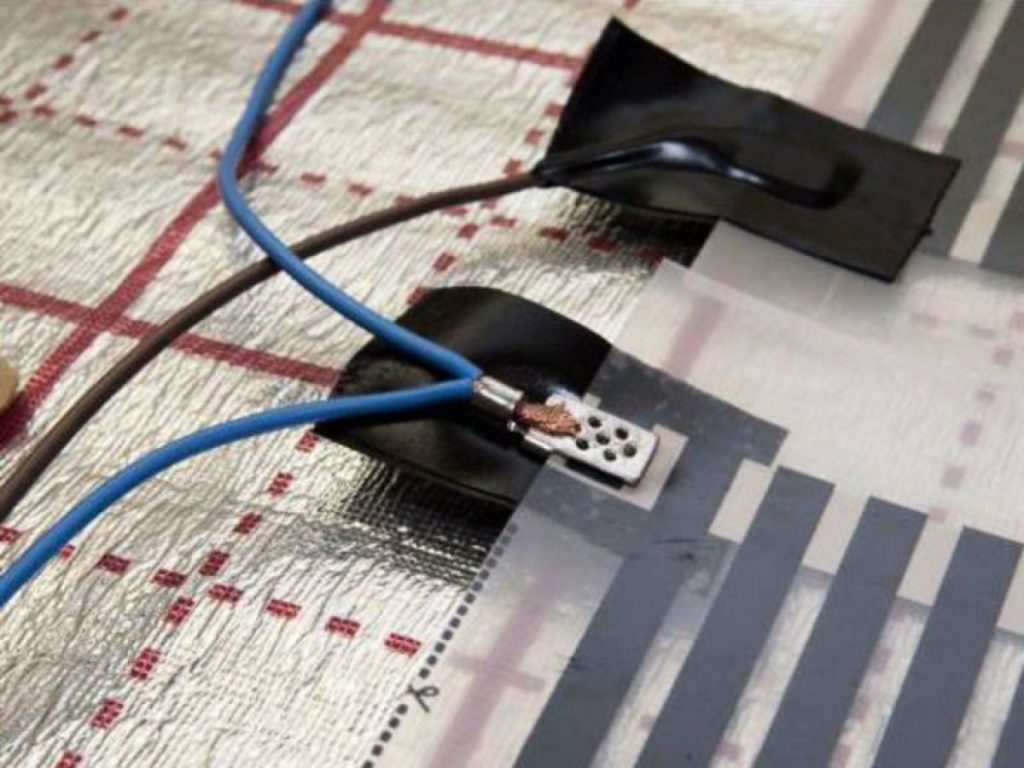

• К каждому инфракрасному плёночному полу прилагается миниатюрная клеммная коробка, контакты которой должны крепиться к оголённым шинам мата.
• Клеммники заводского изготовления идеально подходят к медным жилам тёплого пола при частичном расслоении медных жил и плёночной основы.
• После установки клемм к мату, необходимо обжать полученное соединение.
• Все места сопряжения проводящих шин и клеммных контактов тщательно изолируются специальным битумным скотчем с обеих сторон, до достижения герметичной полости.

Провод датчика температуры расправляется и аккуратно укладывается по центру нагревательной полосы инфракрасного мата.

Головка датчика надёжно фиксируется строительным армированным скотчем.

Все кабели, отходящие от тёплого пола, прокладываются в штрабе к термодатчику, после чего заделываются строительными смесями.

Если при включении прибора, нагрев не происходит, рекомендуется поднять температуру не менее, чем до 32 – 33 оС, что существенно превышает стандартные климатические показатели для жилой комнаты. В отличие от греющего кабеля, мат практически моментально начинает излучать тепло, и пользователь сразу почувствует энергию нагрева. В случае монтажа тёплого пола в летнее время, в солнечную погоду, поверхность пола в комнате может разогреваться до высоких температур, и проверить инфракрасный тёплый пол сразу не получится.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Особенности подключения электрического обогрева

Одним из основных элементов, обеспечивающих оптимальное функционирование электрического теплого пола, является терморегулятор, он может быть:

• механическим прибором – в нем желаемую температуру выставляют при помощи реостата;
• электронным устройством – температурный режим устанавливается на нем благодаря использованию реле. В этих регуляторах теплого пола при наличии микропроцессорного программатора имеется возможность обеспечивать автоматическое управление процессом функционирования отопительной конструкции в соответствии с заданными параметрами.

И механические, и электронные терморегуляторы обладают способностью влиять на работу следующих электрических элементов систем обогрева пола:

• нагревающего кабеля в надежной изоляции, имеющего большое сопротивление. Он вырабатывает тепло при прохождении через него электрического тока;
• теплового мата – в данном случае кабель располагается на пленке теплоизоляции, предварительно выполнив расчет электрического теплого пола;
• специальной тонкой пленки, излучающей термические волны (инфракрасные лучи). Ее толщина составляет не более 0,5 миллиметра. В слое пленки вмонтирована плоская полупроводниковая полоса, обеспечивающая нагрев.

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

• специальных сервомеханизмов, управляемых посредством радиосигналов;
• радиотермостата — переносного устройства, которое отслеживает состояние датчиков;

• радиоконтроллера, который принимает сигналы от радиотермостата и передает не сервоприводы.

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Критерии выбора

Что важно знать при выборе терморегулятора для теплого пола

При покупке терморегулятора необходимо знать определенные нюансы. Это позволит заплатить только за необходимые функции, а также обеспечить долговечность работы греющей системы и самого прибора.

При подборе можно ориентироваться на следующие параметры:

1. Для установки в маленьких помещениях целесообразно выбирать недорогой механический или электронный терморегулятор с внутренним датчиком температуры воздуха.
2. Программируемый термостат рационально покупать при необходимости мультизонального контроля температуры, а также для экономии электроэнергии при ежедневном отсутствии жильцов дома в дневное время.
3. Терморегулятор должен соответствовать максимальной мощности нагревательных элементов с запасом 25-30% на случай работы при сниженном напряжении и продлит срок службы устройства.
4. Для домов с деревянной отделкой подходят только накладные коробки терморегуляторов.
5. При выборе типа устройства следует исходить из своих предпочтений, конструктивных особенностей помещений и финансовых возможностей.

Для соответствия с напольным покрытием нужно учесть еще 2 параметра:

• Способ установки: поверхностный или встроенный.
• Тип блока питания: для водяного пола, хватит прибора до 3 Амп, для электрического — 16 Амп.

Назначение терморегуляторов

В зависимости от назначения помещения она может быть различной, но не выше +27°С. Хотя в ряде случаев при обогреве больших помещений допускается нагрев до +33°С.

Основных причин для поддержания температуры в таких пределах может быть несколько:

1. Обеспечение комфортных для человека условий, ведь при нагреве пола выше +27°С ощущения для ног могут быть далеко не из приятных.
2. Покрытие пола также требует поддержания определённых температур, несоблюдение которых может привести к различным неприятным моментам — деформации, усыханию, расхождению швов.
3. И постоянная нерегулируемая работа нагревательного элемента выльется в ощутимый перерасход электроэнергии.

Именно для того, чтобы температура поддерживалась в определённых параметрах, системы электрических тёплых полов оснащаются терморегуляторами. Причём схема подключения тёплого пола к терморегулятору довольно проста и не вызовет проблем даже у человека, впервые столкнувшегося с подобной необходимостью. На рисунке это хорошо видно.

Виды и принципы работы

Терморегуляторы различных механизмов отопления имеют разные механизмы автоуправления.

Для водяных полов:

1. Двухходовой клапан.
2. Трехходовой клапан.

Разновидности терморегуляторов:

Цифровой. Особенность функционирования схожа с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.

По количеству каналов управления терморегулятор бывает:

• Двухзонный, который функционирует единовременно на двух участках системы отопления.
• Одноканальный – обработка спецсигнала с одного датчика.

По способу монтирования:

• Внутренний (встроенный).
• Внешний (выносной, накладной).

На данный момент выпускается много разновидностей теплых полов с нагревательными элементами, наиболее распространенными среди них являются:

Резистивный кабель. Бывает двухжильный и одножильный.

Советы по выбору прибора

Мы считаем, устанавливать механические терморегуляторы на теплые полы бессмысленно. Эти устройства несколько устарели, число функций ограничено, точность поддерживаемой температуры оставляет желать лучшего. Приборы можно использовать в подсобных либо технических помещениях, где надо поддерживать +15…18 °C круглосуточно.

Тип микропроцессорного термостата выбираем в зависимости от способа нагрева, условий эксплуатации и собственных пожеланий:

Регулятор для электрического пола лучше брать вместе с нагревательным кабелем (пленкой) и датчиками у одного производителя. Например, фирмы Devi, Caleo и «Теплолюкс» продают собственные регулирующие устройства. Если вам приходится покупать термостат для электрических ТП отдельно, следует выбрать любой двухконтактный прибор, оснащенный клеммами подключения внешнего датчика

Обратите внимание на показатель максимальной мощности, которую способен коммутировать регулятор (обычно лежит в пределах 2…4 кВт). Пример технических характеристик регуляторов бренда «Теплолюкс» Под водяные теплые полы лучше взять универсальный (3-контактный) терморегулятор, внешний температурный датчик – по необходимости

Коммутируемая мощность роли не играет, поскольку сервоприводы потребляют 1…3 Вт электричества. Количество дополнительных «наворотов» зависит от ваших потребностей и кошелька

Но если нужна реальная экономия энергоносителей, рассматривайте программируемые модели, включающие отопление по графику. В рабочее время либо ночью температуру в доме можно понизить до 18…20 °C.

Установка терморегуляторов предусматривается в каждой комнате. Значит, придется оттуда тянуть провода к гребенке ТП, где располагаются сервоприводы водяных контуров. Подобная «электрификация» неуместна в квартирах со свежим дизайнерским ремонтом. Решение: установите возле коллектора коммутационный блок с ресивером, а в помещениях – беспроводные термостаты на батарейках.

Как устанавливают обогревающую конструкцию

Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.

Монтаж водяной системы

Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.

Водяной теплый пол

Пол, на котором будут проводиться работы должен быть идеально ровным

Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции

Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.

Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.

Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.

По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).

Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).

На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.

Монтаж кабельной системы

Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.

Схема подключения кабельного теплого пола

Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.

Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.

Монтаж инфракрасной системы

Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.

Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.

Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.

Монтаж пленочного инфракрасного пола

Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.

Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.

Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием

Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию

Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.

Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.

Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.
