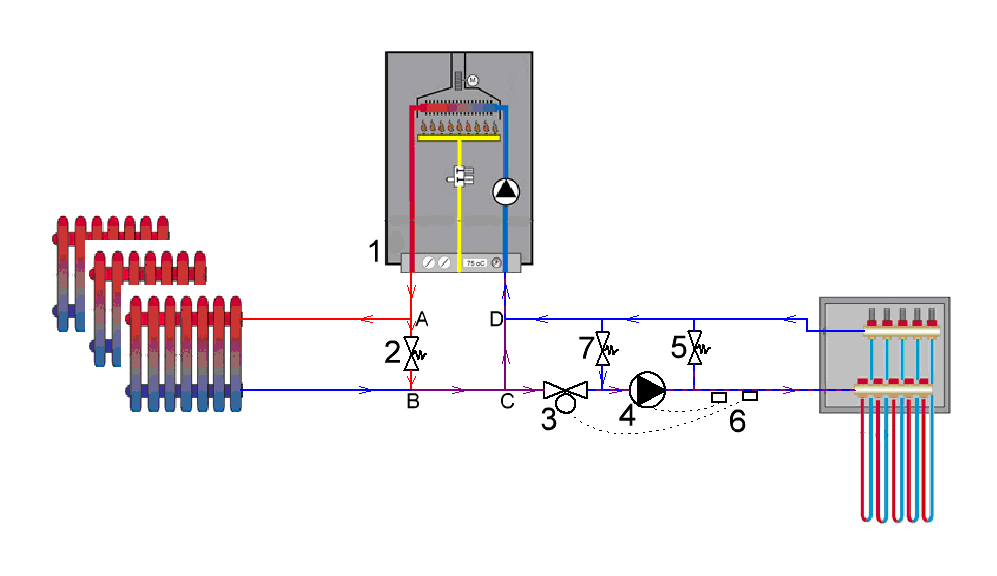

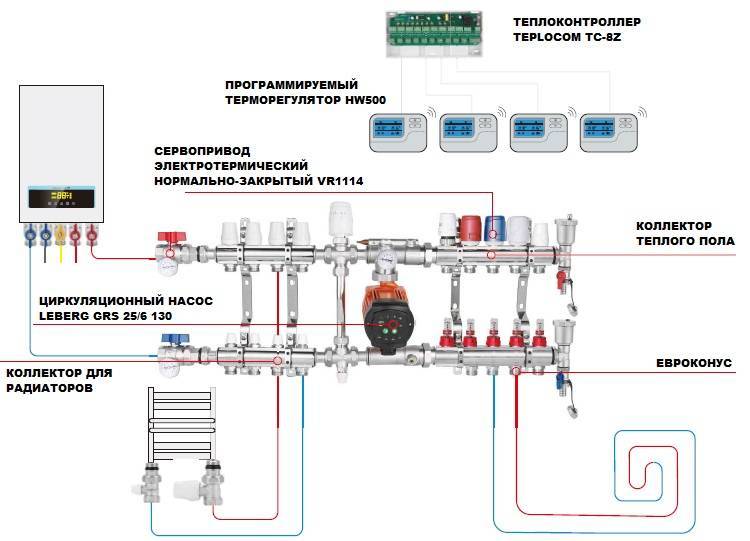

Подключение теплого пола к системе отопления (совмещенное или комбинированное отопление)

Современное управление для двухтрубных систем

Две трубные паровой системы имеют линии подачи пара и отдельные обратные линии для конденсата. Если система работает правильно, то в паропроводах будет присутствовать лишь незначительное количество конденсата. Ключом к равномерному и комфортному отоплению снова является сбалансированный поток пара к радиаторам и возврат конденсата в котел.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Когда котел создает пар, он проходит через подводящую трубу и достигает радиатора, где выделяет тепло и конденсируется. Затем он возвращается в котел через обратный клапан.

Обратные линии расположены как однотрубные системы, так что конденсат может работать под действием силы тяжести. Питающие линии также имеют наклон, ведущий к обратной линии. Есть некоторые системы, которые имеют конденсатные насосы или вакуумные насосы, которые облегчают движение пара и конденсата, однако большинство систем будут иметь скатные трубы.

Теплоаккумулятор — зачем?

Проблемы перегрева системы отопления решаются установкой теплоаккумулятора — значительной емкости с теплоносителем, которая «стабилизирует» систему. Во-первых, она добавляет объем

С малыми системами это важно. Больший объем теплоносителя перегреть сложно, а иногда (при определенных параметрах) и невозможно

Подбор объема аккумуляторного бака

Во-вторых, теплоаккумулятор исключает резкие скачки температуры, которые характерны для дровяных и угольных котлов. При установке аккумулирующей емкости, резкие изменения температуры тоже исключены, так как из-за большего объема система становится более инерционной. И это плохо, если ее приходится запускать заново. Потому для домов периодического проживания (дач) такой вариант не подходит.

Схема с баком для аккумуляции тепла

Большая инерционность намного лучше с точки зрения комфорта при постоянном проживании в доме: в емкости теплоаккумулятора находится большое количество теплой воды. После того как котел потух, температура в доме поддерживается благодаря циркуляции нагретого ранее в емкости теплоносителя. Этим достигается более стабильная температура, и более редкие топки. Потому обвязка твердотопливного котла с теплоаккумулирующей емкостью используется только и исключительно для домов постоянного проживания.

Обратите внимание, что при обвязке твердотопливного котла с аккумуляторной емкостью, трехходовой клапан ставится по-другому:

Виды отопительных систем

Отопительная система различается по таким составляющим: применяемое топливо, вид теплового носителя, тип циркуляции.

Подробнее рассмотрим каждый:

Применяемое топливо

Применяются такие типы теплоносителей – на газу, твёрдое топливо, жидкое топливо, на электричестве и геотермальный источник. Установка отопления на коттеджах для котлов, требующих сжигания жидкого горючего, делается весьма редко. Часто тогда, когда остальные источники топлива недоступны и привезти их стоит больших средств. Аппараты для обогрева на электричестве с лёгкостью устанавливаются и обладают удобством в применении. Однако стоимость получаемого тепла выходит дороже, чем при сжигании твёрдого топлива или газа.

Вид теплоносителя

По этому признаку теплоносители в отоплении зданий бывают: на газу, на воде, на пару, электрические и воздушные варианты. В России распространёнными считаются отопительные схемы с использованием теплопроводных жидкостей. Затем наравне идут газовые и электрические виды. Пар применяется только в промышленных компаниях, а монтаж воздушного отопления применяется в южных областях.

Вид циркуляции

Нагретая вода в трубной системе может двигаться двумя способами: естественно и принудительно. Основное преимущество первого вида заключается в его независимости от поставляемой электроэнергии. В них теплопроводная жидкость передвигается по трубам за счёт способности при нагревании подыматься наверх, а когда охлаждается то, идёт вниз. Однако, отсутствие стабильности в работе, потребность использования увеличенного диаметра труб, сложности настраивания температуры и применение батарей с немалым объёмом внутри, приводит к нечастому их выбору пользователями.

Подключение к газопроводу и монтаж дымохода

Первый процесс должны делать специалисты компании, которая поставляет газ. Они сначала должны проверить, правильно ли установлен котел и выполняются ли все требования. После они подключают устройство и выдают документ, который позволяет пользоваться газовым агрегатом.

Такая необходимость продиктована тем, что все устройства на газе опасны, и при неправильном монтаже в будущем может возникнуть взрывоопасная ситуация.

Для подключения к газопроводу нужно подготовить:

1. Кран.
2. Сетчатый фильтр. Будет проводить очистку газа, благодаря чему горелка не забьется и сможет функционировать очень долго.

Частично о дымоходе уже упоминалось. Рассказывалось о коаксильной дымовой трубе. Она является характерной для котлов с закрытой камерой (в основном такими являются настенные варианты). Также такую камеру имеют и напольные агрегаты. Однако большинство из них оснащено открытой камерой. Это означает, что воздух в камеру сгорания поступает из помещения, и для отвода угарных газов востребованной является хорошая тяга. А для этого нужно сделать своими руками высокий дымоход .

Дымоход монтируют так:

1. Устанавливают вертикальную трубу из нержавеющей стали. фиксируя ее специальным креплением. Ее высота должна быть такой, чтобы верхний конец выступал над коньком крыши на 0,5 м. При этом стараются сделать как можно меньше поворотов и горизонтальных участков. Если без последних не обойтись, то длиннее 1 м их делать нельзя.
2. Подсоединяют эту трубу к котлу.
3. Все части дымохода, которые будут контактировать с холодным воздухом, теплоизолируют. Для этого лучше использовать базальтовую вату.
4. Наверху размещают специальный зонтик.

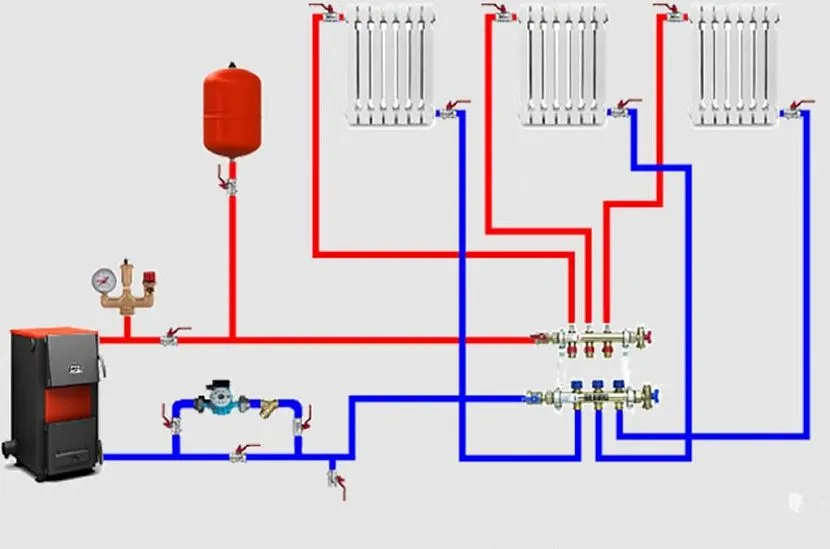

Установка твердотопливного котла Подключение твердотопливного котла и газового в одну систему Выбор и установка газового камина Установка котла отопления в частном доме

Этапы подключения двухконтурного газового котла

Если вы уже решили, что подключение двухконтурного газового котла может отнять у вас немало времени, но он срочно вам необходим, то стоит заранее разобрать, через какие этапы придётся пройти. Правильное подключение выглядит следующим образом:

1. Сначала необходимо обратиться в организацию, занимающуюся поставками природного газа. Она должна выдать разрешение, согласно которому вы сможете использовать газовые котлы отопления настенные двухконтурные; схема подключения при этом также должна быть описана в обращении.
2. Компания выдаст вам технические условия, и настенный двухконтурный газовый котел, установка которого будет проводиться в доме, должен быть подключен к газовой магистрали согласно инструкциям.
3. Как только инженеры утвердят проект, а вы разберётесь, как подключить двухконтурный газовый котел к отоплению, приедут специалисты, занимающиеся установкой девайса на наружную сеть.

Когда будете обращаться в компанию, не забудьте взять копии и оригиналы технической документации на право владения участком, а также паспорт, что прилагается к приобретаемому котлу. Без них инженеры не смогут подобрать оптимальный вариант подключения, и процедура может серьёзно затянуться. Проектные фирмы лучше всего выбирают именно сотрудники газовой организации, так как у них есть опыт и множество контрагентов, которых можно посоветовать. Поэтому не стесняйтесь спрашивать у них за то, кого лучше выбрать для установки, а также уточнять прочие мелочи.

Если же вы не укажите этого в плане или будете стараться сделать всё кустарным методом, то сотрудники газовой службы просто не согласятся подключить к устройству магистральные трубы, так как это будет нарушать технику безопасности и может стоить вам жизни. Поэтому ответственно подходите к этому вопросу.

Газовые котлы лучше всего ставить на улице или в паре шагов от дома, устанавливать их в жилище – не стоит.

Инженер-проектировщик обязан проконсультировать вас по поводу требований для установки котлов, однако их следует изучить заранее и идти на встречу уже подготовленным. Вам необходимо соблюсти следующие вещи:

• Если теплогенератор не превышает мощности в 60 кВт – его разрешено устанавливать даже на кухне. А если до 150 кВт – следует выделить отдельное помещение, а лучше отстроить специальную топочную или сделать небольшую пристройку к дому.
• В здании, где вы устанавливаете котёл, должны быть потолки не менее 2.5 метров в высоту. Если это кухня, то её объём должен составлять от 15 квадратных метров и более.
• Вентилироваться помещение также должно хорошо, стоит установить вытяжку, способную перегонять 3-объёма комнаты за час. К этому количеству следует добавить воздух, потребляемый самим котлом. Найти подробную информацию на эту тему можно в техническом паспорте устройства.
• Стены и потолки в горючей необходимо защитить от возгорания либо позаботиться о том, чтобы они были невоспламенимыми.
• Прозрачная часть окон должна составлять не меньше 3-х сотых квадратных метров к каждому кубометру топочной.
• Проход к тепловому агрегату не должен заграждаться, а по бокам необходимо иметь пространство в 1 метр, чтобы можно было совершать полноценное обслуживание.
• Между котлом и вертикальным дымоходом должно быть до 3-х метров, иначе отвод воздуха будет неэффективным.

Всё это следует учитывать, чтобы у вас приняли проект, и при этом вы были спокойны в плане безопасности автономного отопления. Также не стоит скупиться на самом котле, и лучше покупать современную автоматику, которая, в случае задувания пламени, и газ отключит, и температуру помещения будет держать на одном уровне. Лучше один раз потратиться, чем потом жалеть и мучиться с китайским котлом, который отказывается работать согласно тех. паспорту и едва ли выдаёт заявленную мощность. Также вам следует заранее изучить схему подключения устройства.

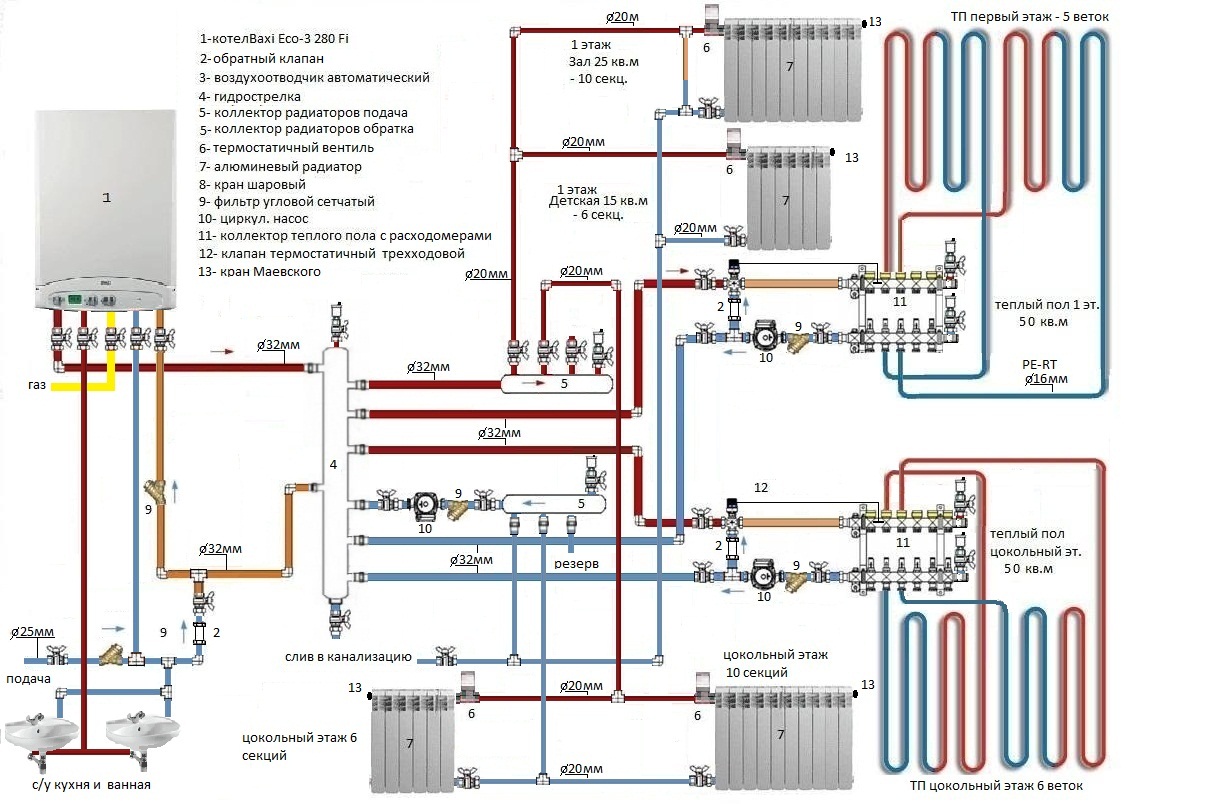

Двухконтурная система отопления

Данный способ раскладки – самый популярный способ эффективного отопления частного дома. Он намного эффективнее, в сравнении с одноконтурным, так как теплоноситель распределяется более рационально, что обеспечивает лучшую отдачу тепловой энергии.

В отопительных системах двухконтурного типа присутствуют 2 соединённые с радиатором трубы, которые выполняют иное назначение. Одна переносит разогретый до заданной температуры теплоноситель, вторая – выводит остывшую жидкость и передаёт её в котёл для последующего нагревания. Это обеспечивает то, что в батарею, установленную следующей (в ветви), остывшая вода уже не попадает. В большинстве случаев теплоноситель циркулирует в одном направлении. Также существуют отопительные системы, в которых передача теплоносителя происходит навстречу друг другу. Но встречаются они не так часто, как односторонние.

Чем отличается двухконтурное отопление от одноконтурногоИсточник cheremo.ru

Двухтрубная система отопления коттеджа даёт возможность поддержания комфортной температуры в конкретных комнатах по отдельности. Кроме того, она может быть автоматизирована таким образом, что будет отключаться при достижении заданного значения температуры. После остывания – запускается снова, снижает расход энергоносителя. Также это оптимизирует микроклимат внутри помещения, постоянно поддерживается определённый режим (отсутствуют резкие перепады: жарко или холодно).

Целесообразность применения автоматического и ручного переключения между двумя котлами

Рассмотрим следующие пять вариантов с различными агрегатами в связке с электрическим котлом, который стоит в резерве и обязан включиться в нужный момент:

Пеллетный и электрический котел

Сочетание подключения двух котлов — пеллетного и электрического котлов – лучше всего подходит для автоматического включения и также допускается ручное.

Пеллетный котел может остановиться по причине того, что в нем закончились топливные гранулы. Он загрязнился, и его не почистили. Электрический должен быть наготове, чтобы включиться взамен остановившегося котла. Это возможно только при автоматическом подключении. Ручное подключение в данном варианте годится только тогда, когда Вы постоянно проживаете в доме, где установлена подобная система отопления.

Котлы на диз. топливе и электричестве

Если вы проживаете в доме с такой системой подключения двух котлов отопления, вам вполне подойдет ручное подключение. Электрический котел будет работать, как аварийный на тот случай, что по какой-то причине котлы вышли из строя. Не просто остановились, а сломались и требуют ремонта. Возможно так же и автоматическое включение, как функция времени. Электрический котел может работать в паре на сжиженном газе и котлом соляровом по ночному тарифу. В связи с тем, что ночной тариф обходится дешевле за 1кВТ/час, чем 1 литр солярки.

Сочетание электрического котла и дровянного

Данная комбинация подключения двух котлов больше подходит для автоматического подключения и меньше для ручного. Дровяной котел используется как основной. Он отапливает помещение днем, а электро включается, чтобы дотопить ночью. Или в случае длительного не проживания в доме — электрический котел поддерживает температуру, чтобы не промораживать дом. Ручное тоже возможно для экономии электричества. Электрический котел будет включаться вручную, когда Вы уезжаете и выключаться, когда вернулись и начали отапливать дом с помощью котла, работающего на дровах.

Сочетание газового и электрического котлов

В этой комбинации подключения двух котлов электрокотел может выступать и как резервный, и как основной. В этой ситуации больше подходит схема ручного подключения в сравнении с автоматической. Газовый котел проверенный и надежный агрегат, который долгое время может работать без поломок. Параллельно в систему подключать электрокотел для подстраховки в автоматическом режиме нецелесообразно. При выходе из строя газового котла – всегда вручную можно включить второй агрегат.

Можно ли двухконтурный котёл использовать как одноконтурный на горячую воду

Во время монтажа отопления частного дома перед многими пользователями возникает вопрос выбора котла. Некоторые владельцы недвижимости покупают агрегат для двухконтурного отопления, а затем пытаются понять, можно ли использовать этот прибор как одноконтурный котёл. В нашей статье постараемся подробно ответить на этот вопрос.

Обратите внимание! Основным отличием между двухконтурным оборудованием и прибором для одноконтурного отопления считается возможность нагрева теплоносителя для отопительной системы и прогрев жидкости для горячего водоснабжения. Воду на даче или в коттедже можно также нагреть при использовании одноконтурного твердотопливного или пеллетного котла

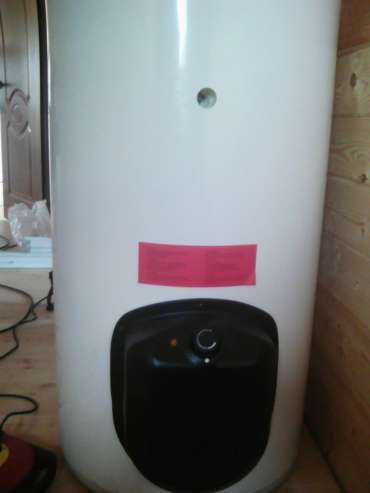

В данном случае бойлер подключается к трубопроводу в непосредственной близости к тепловому агрегату. На современном строительном рынке из двухконтурных моделей встречаются только газовые агрегаты, поэтому проблема с выбором прибора существует только у тех людей, которые планируют использовать газ для отопления одноэтажного или двухэтажного загородного дома. Далее ознакомимся с преимуществами и недостатками каждой модели более подробно

Воду на даче или в коттедже можно также нагреть при использовании одноконтурного твердотопливного или пеллетного котла. В данном случае бойлер подключается к трубопроводу в непосредственной близости к тепловому агрегату. На современном строительном рынке из двухконтурных моделей встречаются только газовые агрегаты, поэтому проблема с выбором прибора существует только у тех людей, которые планируют использовать газ для отопления одноэтажного или двухэтажного загородного дома. Далее ознакомимся с преимуществами и недостатками каждой модели более подробно.

• Одноконтурный котёл
• Особенности двухконтурных моделей котлов

Одноконтурный котёл

Такое котельное оборудование предназначено для нагрева теплоносителя. Дальнейшая транспортировка горячего теплоносителя происходит естественным путём при расширении воды во время нагревания. После монтажа циркуляционного насоса в систему отопления происходит более равномерный прогрев жилых комнат. Подкачивающее оборудование создаёт давление и направляет потоки теплоносителя к радиаторам. Здесь жидкость отдаёт часть тепла, охлаждается и возвращается по обратному трубопроводу в нагревательный прибор.

Основными преимуществами жидкотопливных котлов отопления являются:

• Сравнительная дешевизна по отношению к двухконтурным агрегатам, но для нагрева воды на нужды потребителей покупают дополнительный водонагреватель, бойлер;
• Простота монтажа автономного отопления частного дома;
• Одноконтурные модели котлов отопления на твёрдом топливе для отопления частного дома нагревают весь объём воды в бойлере, поэтому пользователь при открытии смесителя сразу получает горячую воду.

Важно! Жидкость в водонагревателе со временем постепенно охлаждается, её нужно периодически подогревать, что является основной причиной теплопотерь

Особенности двухконтурных моделей котлов

В отличии от одноконтурного котла в указанном агрегате присутствует дополнительный контур для нагрева горячей воды. В теплообменник агрегата из системы водоснабжения подаётся холодная вода, далее жидкость нагревается и подаётся через повысительный насос потребителю, который открыл смеситель в кухне или ванной комнате.

Важным элементом рассматриваемого оборудования считается трёхходовой клапан. Этот прибор подсоединён к автоматике котла, его основной задачей считается подача теплоносителя в нужный контур

Следует обратить внимание на тот факт, что система отопления не работает при включенных кранах. В данном случае отдаётся преимущество ГВС, указанное свойство принято называть приоритетом горячего водоснабжения

Главными достоинствами двухконтурного котла считаются:

• небольшая стоимость по сравнению с покупкой комплекта из бойлера и одноконтурного котла;
• компактные размеры;
• оборудование нагревает нужное количество воды, а не весь объём.

В ГВС с проточным водонагревателем не используется циркуляционный насос. При значительном удалении крана от котла пользователю придётся выждать некоторое время до появления горячей воды. При этом температура жидкости может меняться при одновременном включении второго смесителя или смене потока воды.

У каждой модели котла есть свои особенности, но монтаж любого агрегата должен проводить опытный мастер сантехник. В общем, двухконтурный котёл может использоваться как одноконтурный. Если остались вопросы по поводу правильного подключения или установки отопительного оборудования, оставьте заявку на нашем сайте или позвоните по номеру

Многотопливные котлы вместо двух котлов

Для небольших объектов теплоснабжения допускают установку котлов, конструкция которых предусматривает возможность одновременного сжигания нескольких видов топлива.

Лучше всего зарекомендовали себя пары:

• твердое топливо — электричество;
• магистральный газ — сжиженный газ;
• магистральный газ — мазут;
• жидкое топливо — электричество;
• сжиженный газ — электричество;

Первая пара наиболее распространенная и реализована во многих отечественных твердотопливных котла, когда в контур отопления вмонтированы ТЭНы с нагрузкой не менее 50 % от номинальной мощности.

Таким образом, приняв решение оборудовать котельную двумя котлами, способных к совместной работе, пользователь однозначно выигрывает, получая более современную энергоэффективную комбинированную схему теплоснабжения.

При правильном подборе оборудования можно достичь не только минимальной себестоимости тепловой энергии, но и повысить уровень автоматизации, надежности и безопасности источника отопления.

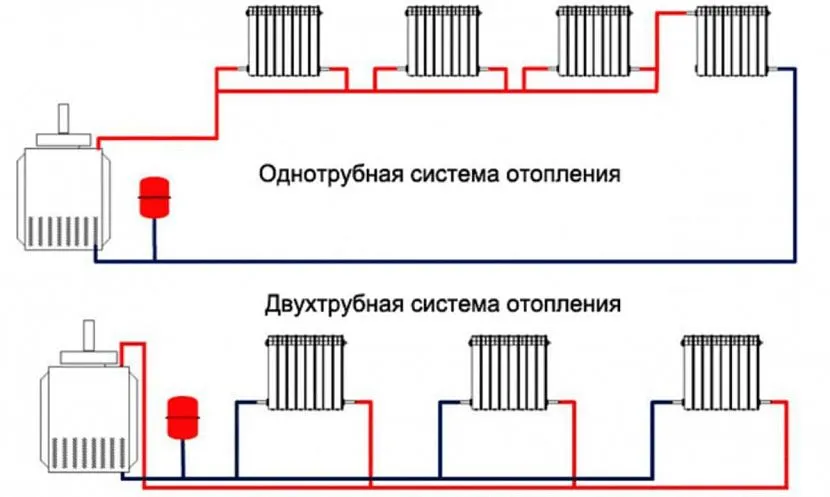

Однотрубная схема подключения с котлом

Схема подключения газового одноконтурного котла.

Схема подключения газовым котлом может быть проточной и циркуляционной. В первом случае теплоноситель идет самотеком, выходя от котла отопления. Во втором случае используется специальный насос, который обеспечивает принудительное движение теплоносителя. Это обеспечивает быстрый и равномерный прогрев.

В первом случае используется однотрубная схема подключения, пример можно посмотреть на рис. 2. Это последовательное подключение, которое обладает одним недостатком. Если температура понижается в одной части системы, то она автоматически начинает снижаться и в остальных. Такая схема позволяет теплоносителю циркулировать по цепи самостоятельно, то есть насосы уже не требуются. Это позволяет немного удешевить монтаж, но розлив происходит от котла с более высоким давлением, чем это возможно при двухтрубной системе.

Схема подключения газового котла.

Часто однотрубная схема с котлом еще называется ленинградской, для нее рекомендуется использовать стальные трубы, хотя сегодня их вполне успешно заменяют на пластиковые. Радиаторы должны быть стальными или чугунными, это позволяет обеспечить отсутствие больших теплопотерь. Алюминиевые почти не используются, так как потери тепла при движении теплоносителя будут значительными. Особенно это хорошо видно в двухэтажном доме. Если используются алюминиевые радиаторы, то при подъеме воды с первого на второй этаж происходит ее быстрое остывание, то есть качество тепла уже далеко не то, что требуется. Многие рекомендуют установку двух котлов, по одному для каждого этажа или крыла большого здания, но лучше предусмотреть наличие другой схемы отопления. Это будет намного дешевле.

В однотрубной системе вода поставляется в радиаторы снизу вверх, но проходя по кругу, она сильно остывает, поэтому последним звеньям в этой цепи достается тепла крайне мало. В котел теплоноситель возвращается уже остывшим.

Возможные неполадки и способы их устранения

Многие здания в крупных городах имеют существующие одно- и двухтрубные системы парового отопления.

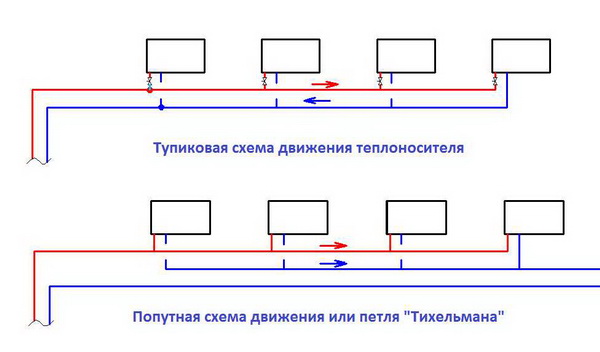

Схема двухтрубной системы отопления

Как 1-трубные, так и 2-х-трубные системы время от времени имеют проблемы с управлением, что приводит к неравномерному нагреву, высоким расходам топлива и гидроудару.

Давайте сейчас рассмотрим современные системы, лучшие практики, а также устранение неполадок для поддержания комфортной среды и экономия энергии.

Обогревательные системы позволяют конденсату и пару перемещаться по всей системе в пределах одних и тех же труб.

По мере того как котел создает пар, он проходит через трубы и поднимается вверх к радиаторам, где он нагревает пространство и конденсируется. Затем этот конденсат возвращается по той же трубе (трубам) обратно в котел.

Трубы и радиаторы все наклонены назад к котлу, чтобы позволить этой системе работать под действием силы тяжести.

Для того чтобы система работала хорошо, поток пара должен быть сбалансирован. Регулируемые воздушные клапаны должны быть установлены на каждом из радиаторов. Таким образом, радиаторы, расположенные ближе всего к котлу, могут иметь меньшее отверстие на воздушном клапане.

Радиаторы, расположенные дальше от котла, могут иметь большее отверстие. Это позволяет пару течь более равномерно по всей системе, так как радиаторы, расположенные ближе всего к котлу, не перегреваются, а радиаторы, расположенные дальше от котла, не нагреваются.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Воздушные клапаны можно использовать для отключения пара в незанятые помещения. Если воздушный клапан полностью закрыт, пар не будет поступать в радиатор.

Воздушные клапаны работают с помощью сильфона, заполненного спиртово-водяной смесью. Температура такова, что воздух может выйти, но, когда пар присутствует при высокой температуре, он превращается в газ, расширяя сильфон, который закрывает клапан. Воздушные клапаны следует проверять каждые три — пять лет, так как они могут выйти из строя и необходимы для правильной работы системы.

Автоматически регулируемые воздушные клапаны

Они могут быть установлены для различных температур от комнаты к комнате. Хотя они и стоят дороже, чем простые воздушные клапаны, они на самом деле реагируют на малейшие изменения температуры, а не просто на количество пара в радиаторе. Управление заметно лучше, и это более качественный продукт, чем простые воздушные клапаны.

Особенности параллельного подключения

Рассмотрим подробнее, как выглядит стандартная схема параллельного подключения газового и электрического котлов:

• К каждому агрегату идут контуры подачи теплоносителя. Они присоединяются к общей линии.
• Обязательно при этом необходимо, чтобы стояли группы безопасности и запорная арматура.
• К другой линии подключаются контуры возвратных магистралей, также оборудованные запорными вентилями.
• На возвратной магистрали (или на подаче), перед узлом совмещения контуров обвязки, устанавливается циркуляционный насос.
• Магистрали обоих отопительных агрегатов подсоединяются к коллекторам.
• На одном из распределительных коллекторов устанавливается расширительный бак. К его трубе также подключен контур подпитки, с оснащением обратным клапаном и запорной арматурой.
• От распределительных коллекторов идут магистральные ветви к теплому полу, радиаторам, бойлеру, на каждой установлены циркуляционные насосы и клапаны слива теплоносителя с системы.

Это не принципиальная схема, а лишь основные ее особенности. Она в общих чертах дает представление о том, как лучше подключить к основному газовому котлу дополнительный электрокотел. Вариант сборки можно усложнить и усовершенствовать, например, системой автоматики и сервоприводом.

При параллельном подключении можно также установить гидрострелку и блок автоматики, однако перед этим тщательно обдумайте такое решение, их монтаж не всегда целесообразен

Схема подключения двух котлов с автоматическим управлением

Гидравлически ничем не отличается от ручной системы, кроме одной детали. При подключении двух котлов появляются два обратных клапана. Обратный клапан необходим для того, чтобы исключить паразитные потоки через неработающий котел. Вручную в этой системе ничего не нужно перекрывать. Магистрали всегда должны быть открыты. И в случае если один из котлов не работает, то насос второго котла неизбежно будет гнать теплоноситель через него. От места, где присоединяются котлы к системе, теплоноситель будет двигаться в сторону системы отопления и по малому кругу через неработающий котел. Сопротивление на участке с неработающим котлом намного меньше, чем сопротивление системы отопления. По участку с отключенным котлом теплоносители будут проходить впустую гораздо больше, чем по системе отопления, где будет ощущаться его дефицит. Решают эту задачу — обратные клапаны. Эту же задачу можно решить и путем гидрострелки, но тогда эту уже будет другая система и другие затраты. Обратные клапаны можно установить, например, на возвратной магистрали.

Для автоматической системы одновременной работы двух котлов понадобится дополнительная деталь – это термостат, который будет отключать циркуляционный насос, если в системе есть дровяной котел или любой другой котел с неавтоматизированной загрузкой. Отключать насос у котла нужно обязательно. Потому что, когда в нем прогорит топливо, никакого смысла нет гонять впустую теплоноситель через данный котел, мешая работе второго котла. Который будет подхватывать работу когда первый — остановится. При максимальном диаметре и самом высоком бренде термостата для выключения насоса вы затратите не больше 4000 рублей и получите автоматическую систему.

Преимущества и недостатки установки двухтрубного отопления

К преимуществам можно отнести такие факторы:

• возможность легко и удобно регулировать степень нагрева радиаторов в каждом отдельном помещении;
• отапливание больших по площади объектов по сравнению с однотрубной системой;
• обеспечение комфортности пребывания в помещении

Недостатками таких отопительных систем являются:

• необходимость в удлиненном трубопроводе, а также в фасонных изделиях, крепежных соединениях, вентилях, элементах для крепления отопительных труб;
• трудоемкие монтажные работы;
• более высокая (по сравнению с однотрубными системами) стоимость материалов и производящихся работ

Сложности использования двух котлов в одной системе

Главная сложность заключается в том, что газовые котлы для частного дома должны работать в закрытой системе, а наиболее безопасной для твердотопливных устройств является открытая. Обвязка открытого типа востребована потому, что котел может нагреть воду до 110 °С и более, подняв давление выше допустимых пределов.

Его можно понизить, уменьшив интенсивность горения. Но эффект будет виден тогда, когда угли полностью сгорят. Даже при слабом горении они являются очень горячими и продолжают нагревать воду, поднимая давление.

В такой ситуации нужно сбрасывать давление. С этой задачей справляется расширительный бачок открытого типа. Когда его объема не хватает, вода выводится в канализацию по трубе, установленной между бачком и канализацией. Такой бачок позволяет попадать воздуху в теплоноситель. Это плохо для внутренних элементов газового котла, труб и радиаторов системы отопления. Решения проблемы:

1. Сочетание закрытой и открытой системы отопления путем использования теплоаккумулятора.
2. Организация закрытой системы для дровяного или пеллетного котла с применением специальной группы безопасности. В таком случае два агрегата подключаются параллельно и работают как в паре, так и по отдельности.

Подключение в одну систему двух котлов

Совместить два отопительных прибора можно с помощью ручного и автоматического контроля.

Подключение с ручным управлением

Включение и выключение котлов проводится ручным способом за счет двух кранов на теплоносителе. Обвязка осуществляется при помощи запорной арматуры.

В оба котла устанавливаются расширительные баки, которые используются одновременно. Специалисты рекомендуют полностью не отсекать котлы от системы, а просто одновременно подключить их к расширительной емкости, перекрывая по движению воды.

Подключение с автоматическим управлением

Для автоматической регулировки двух котлов устанавливается обратный клапан. Он защищает отключений отопительный агрегат от вредоносных потоков. В остальном способ оборота теплоносителя в системе ничем не отличается от ручного управления.

В автоматической системе все главные линии не должны быть перекрыты. Насос рабочего котла прогоняет теплоноситель через нерабочий агрегат. Вода движется по малому кругу от места подсоединения котлов к отопительной системе через неработающий котел.

Чтобы не расходовать большую часть теплоносителя для неиспользуемого котла устанавливаются обратные клапаны. Их работа должна быть направленна друг на друга, чтобы вода от двух тепловых оборудований была направленна к отопительной системе. Клапаны можно поставить на обратной подаче. Также при автоматическом управлении необходим термостат для регулировки насоса.

Автоматическое и ручное управление используется при сочетании разных типов отопительных приборов:

• газовый и твердотопливный;
• электрический и дровяной;
• газовый и электрический.

Также можно подключить два газовых или электрических котлов в одну систему отопления. Установка более двух связанных тепловых агрегатов приводит к снижению эффективности системы. Поэтому больше чем три котла не соединяют.

Итоги

Несмотря на то, что на организацию двухтрубных схем используется больше материалов, они становятся более популярными из-за более надежной схемы. Кроме того такую систему легче компенсировать.

На словах составить и обговорить систему отопления – дело нехитрое. Однако, чтобы она правильно функционировала, была эффективной и экономной, следует подробно спланировать и рассчитать каждый элемент и узел. Разводка отопления от котла в частном доме прокладывается не только с учетом красоты и комфорта

Важно учитывать тип системы, характеристики материалов, которые будут использоваться, и придерживаться общих требований
