Арматура для систем отопления. основные виды и назначение

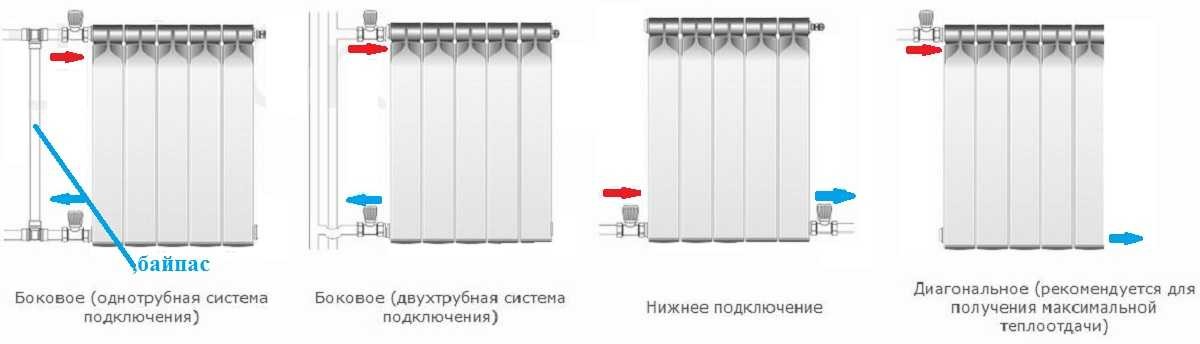

Схемы подключения

Радиатор имеет отверстия на торцах для подключения труб с подачей теплоносителя в радиатор и отвода его (обратка). Существуют следующие схемы подключения:

Боковая

Труба с подачей теплоносителя подключается к верхнему отверстию на торце радиатора. Теплоноситель проходит по всем секциям сверху вниз и выводится через обратку, подключенную к нижнему отверстию на том же торце.

В верхнее отверстие на другом торце устанавливается кран Маевского для стравливания излишков воздуха. В оставшееся нижнее отверстие ставится заглушка.

• Применяется в квартирах с однотрубной системой подачи теплоносителя.
• Длина радиатора не более 1 м (теплопотери растут с количеством секций).

Диагональная

Подача теплоносителя — через верхнее отверстие на одной стороне, выход обратки — через нижнее отверстие на другой стороне радиатора. Теплоноситель проходит по диагонали сверху вниз.

• Эффективная теплоотдача при любом количестве секций.
• Позволяет соединять несколько радиаторов последовательно.

Нижняя и седельная

Подающая труба входит в нижнее отверстие на одной стороне, обратка выходит через нижнее отверстие на другой стороне прибора отопления.

Фото 1. Нижняя схема подключения радиатора отопления: трубы проходят между полом и батареей.

• Используется при скрытой подводке труб в полу.
• Тепловая эффективность на 30% ниже, чем диагональная (застой теплоносителя в верхней части радиатора).

Справка! Чаще всего в частных домах трубы отопления прокладывают по стене между радиатором и полом. Рядом с радиатором делают отводы вверх с подключением по диагональной схеме.

Что выбрать: краны или вентили?

Радиаторы — самостоятельная часть отопительного контура здания, но установка дополнений поможет избежать многих сложностей.

Например, запорная арматура нужна, чтобы батарею можно было снять на плановую чистку, ремонт без слива воды из системы. Скопление воздуха не даст радиаторам нагреваться до нужного уровня, для решения проблемы нужен клапан сброса воздуха.

Шаровой кран

Шаровое изделие получило такое название за то, что запорная деталь — шар со сквозным отверстием.

Устройство работает на два положения – полное раскрытие, закрытие, невозможно частично регулировать. Оборудование считается только запорным, сопровождает любые радиаторы.

Кран Маевского

Элемент — вид воздухоотводчика, полностью механический прибор. Кран не сработает автоматически при образовании газовой пробки, потребуется ручное вмешательство.

Деталь ставят вместо верхней заглушки, для стравливания воздуха аккуратно ослабляют плоской отверткой. Воздух будет выходить через маленькое отверстие с характерным звуком.

Процесс продолжают, пока теплоноситель не начнет вытекать более-менее ровной струей.

Изделие Маевского не подходит для чугунных батарей, требуется сильный слив теплоносителя, невозможно при маленьком отверстии.

Регулировочные детали на радиаторах

Регулировочное изделие — часть закрывающей арматуры, но устанавливается в тандеме с шаровым, не обеспечивает требуемой герметичности.

Возможно частично изменить силу напора жидкости, а не перекрывать сразу полностью. Помогает регулировать температурные условия.

Необходимо помнить о низкой пропускной способности устройства, монтаж требуется, когда в доме часто становится жарко.

Запорная арматура – часть конструкции обогрева, без которой инертность системы вскоре выведет ее из строя. Нужно устанавливать продукцию по правилам.

Обзор арматуры отопления:

Арматура для радиаторов отопления

На рынке представлен большой ассортимент подобных элементов. На радиаторы отопления устанавливаются:

• радиаторные краны;
• термоголовки;
• краны Маевского.

Радиаторный кран — арматура для плавной и равномерной подачи теплоносителя в радиатор системы отопления. Он защищает от внезапных перепадов давления. Существуют угловые и прямые радиаторные краны. Подбираются с учётом конструктивных особенностей установки.

Простой радиаторный вентиль

За счёт плавной регулировки можно установить необходимый уровень подачи теплоносителя с учётом требуемого температурного режима в помещении. Двойная изоляция обеспечивает защиту и делает процесс регулировки более точным.

Термоголовка

Состоит из:

• корпуса;
• сильфона;
• штока;
• толкателя;
• возвратной пружины.

Регулирующая головка для радиатора

Принцип работы заключается в воздействии комнатного воздуха на сильфон, расположенный в закрытом пространстве. Наполнитель расширяется, сильфон становится больше и через шток с толкателем он воздействует на штифт термостатического клапана. Внутри последнего, шток с золотником опускается вниз, снижая пропускную способность. Так происходит ограничение подачи теплоносителя.

Кран Маевского

Данная радиаторная арматура редназначена для выпуска воздуха из радиатора. Другими словами, помогает снизить давление в системе отопления. Выпускается в нескольких вариациях. Существуют также автоматические. Применимы в:

• многоквартирных домах;
• многоэтажках;
• административных зданиях;
• системах жилых кварталов;
• производственных помещениях;
• офисных зданиях.

Состоит из металлического корпуса с маленьким отверстием, пластиковой внутренней обоймы. Внутри неё имеется резьба и зажимной болт. В обойме выполнено отверстие для выпуска теплоносителя. Обойма способна вращаться на 360 град.

Определение места расположения радиаторов

Если речь идёт о замене старых конструкций новыми, то вопрос месторасположения отпадает сам собой. В случае планирования схемы контура требуется учесть важные факторы, согласно которым батареи должны создавать надёжную теплозащиту. Какими бы ни были качественные современные стеклопакеты, они всё равно являются источниками холодного потока воздуха. Именно поэтому практически во всех помещениях ниже окна устанавливаются батареи. Но при этом стоит учитывать, что радиатор должен покрывать не менее 70% оконного проёма. Только тогда его функционирование будет эффективным.

— расстояние от подоконника до верхней части отопительного прибора должна быть в пределах 9-14 см;

— от нижней части батареи до пола требуется соблюдать зазор в 7-12 см;

— между радиатором и стеной нужно оставлять расстояние 3-5 см;

— размещать отопительную конструкцию следует по центру оконного проёма.

Исходя из перечисленных требований, можно подытожить, что предшествовать выбору модели должно место установки. Только при наличии определённых параметров подбирается мощность и комплектация секций.

Что это такое

Секционные радиаторы взяли громаднейшее распространение, среди другого, благодаря возможности гибкой регулировки теплоотдачи прибора. В случае если его эффективность окажется недостаточной, неизменно возможно добавить еще пара секций, увеличив тепловую мощность. Ясно, что их цена несопоставима с затратами на новый конвектор либо панельный радиатор громадных размеров.

Ниппель для радиатора, фактически, и снабжает их соединение между собой. Он представляет собой маленькую трубку с противонаправленными резьбами, каковые в один момент вкручиваются в две смежные секции, притягивая их друг к другу. В он снабжен парой выступов для радиаторного ключа.

Диаметр резьбы ниппеля и коллекторов секций образовывает:

Тип радиатора	Размер резьбы
Чугунный	ДУ32 (1 1/4 дюйма)
Алюминиевый, биметаллический	ДУ25 (1 дюйм)

В качестве материалов при производстве ниппелей употребляются:

• Ковкий чугун;
• Сталь.

Принципиальное отличие напольных радиаторов от других приборов

Классификация тепловых блоков, в основном, касается способа монтажа и уровня из размещения. Преимущество отдают расположению в нижней трети помещения. Это связано с особенностью циркуляции обогреваемых воздушных масс.

Тяжелый холодный воздух от окон и дверей сползает к батареям, прогревается от соприкосновения с горячей поверхностью, разреженные теплые массы поднимаются вверх, образуя естественную конвекцию.

Современные отопительные приборы размещают на всех уровнях:

• тепловые завесы – у потолка над дверным проемом;
• СПЛИТ системы тепло-холод – в верхней части помещения;
• вертикальные и дизайнерские радиаторы – средний сегмент;
• классические батареи – в подоконных нишах;
• напольные и плинтусные обогреватели – в нижней части комнаты;
• внутрипольные конвекторы – вровень с полом;
• встроенные системы отопления – преимущественно в нижней части комнаты, внутри ступеней и в нишах.

Мощность низких напольных радиаторов напрямую связана с формой, размером и материалом теплообменника.

Самый быстро прогреваемый металл – алюминий, но из-за его пластичности и подверженности разрушению чаще используется для наружного кожуха. Универсальный вариант – биметалл на стальном или медном теплообменнике.

Напольный обогреватель можно разместить в любой части комнаты

Наибольшей тепловой инертностью обладает чугун, но его стойкость к коррозии выводит его в лидеры среди металлов для радиаторов отопления. Габаритные чугунные батареи имеют внушительный вес, и не всегда есть возможность навесить их на хрупкие стены, используя стандартный крепеж.

Не рекомендуется использовать тяжелые «гармошки» из чугуна для крепления на стенах и перегородках из таких материалов:

• пенобетон (и аналоги);
• саман (и аналоги);
• стеклоблоки;
• гипсокартон.

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

1 Основные типы и их характеристики

Наиболее востребованной разновидностью радиаторов считался чугунный вариант. Еще несколько десятилетий назад эти конструкции использовались повсеместно. Внешне чугунный радиатор выглядит очень громоздко, а его вес слишком внушительный. Применять такую разработку в автоматизированных системах нельзя, поэтому люди стали отдавать предпочтение более усовершенствованным разработкам, выполненным из других материалов.

Чугунные установки характеризуются целым списком преимуществ:

1. 1. Способность справляться с внушительными нагрузками при перепадах давления.
2. 2. Устойчивость к коррозийным процессам.
3. 3. Устойчивость к воздействию агрессивных примесей в теплоносителе.

Стальной радиатор отличается небольшим весом и минимальной толщиной стенок, что делает его менее инертным. Большинство изделий из стали предоставлены в виде панелей с высокой теплоотдачей.

Что касается радиаторов из алюминия, то они отвечают практически всем требованиям клиентов. Плюсы систем включают в себя:

1. 1. Минимальный вес и эргономичность.
2. 2. Высокую теплоотдачу.
3. 3. Привлекательный вид.

Более дорогие модели имеют в своем составе цинк и титан, обеспечивающие лучшую прочность и стойкость к механическим воздействиям. Такие батареи не боятся коррозийных процессов и обладают внушительным сроком службы.

Особой популярностью пользуются вакуумные модели. Они работают по принципу двойной передачи, а их конструкция состоит из герметичных секций, где отсутствует воздушная прослойка. Циркуляция теплоносителя осуществляется по плотно запаянной трубке, а сам процесс запускает кипение жидкости внутри секций. Внутреннее пространство труб плотно заполняется паром, который начинает конденсироваться на стенках и оседать снизу.

Советы специалистов

Несколько советов от профессионалов помогут выполнить владельцу квартиры установку и настройку термостатического клапана своими руками и по всем правилам:

Важно смонтировать прибор таким образом, чтобы направление движения воды совпадало с направлением, которое показывает стрелка, изображенная рядом с маркировкой на корпусе, иначе работа термостатического клапана будет некорректной.
Для систем теплого пола лучше выбирать термостаты с боковым вентилем — это облегчает доступ к настройке.
В общественных помещениях для установки нужно использовать термостатические клапаны с удаленным управлением или предварительной настройкой, чтобы защитить их от воздействия посторонних.
Для уплотнения резьбового соединения следует применять не фум-ленту, а полимерные или льняные нити с термостойкой краской. При нагревании и значительных перепадах температур происходит тепловое расширение патрубков, плотность укладки ленты может нарушиться, что приведет к образованию течи.
Клапан целесообразнее размещать на подающей трубе.
Расстояние от пола до места установки термостатического клапана должно составлять не менее 40-60 см

Изначально производители настраивают их на улавливание изменений температуры именно на этом уровне. Если необходимо изменить этот параметр, то выполняется дополнительная настройка прибора.
Термостатическая головка должна устанавливаться на клапан в горизонтальном положении и быть повернутой вглубь комнаты. Если установить термоголовку вертикально, то теплый воздух от стояка будет мешать нормальной работе датчика.
При установке термостатического клапана в однотрубной системе отопления требуется смонтировать дополнительный перепускной участок — байпас. Он должен находиться между входящим в отопительный прибор и выходящим из него участками трубопроводов (как на фото ниже).

Способы регулировки температуры в батареях отопления

Для создания комфортных условий в квартире часто возникает необходимость в изменении температуры радиаторов отопления. Каким образом можно это сделать? Дело в том, что нагрев батарей происходит за счет прохождения через них теплоносителя. Интенсивность нагрева зависит не только от температуры горячей жидкости, но и от того объема, который поступает в батарею. Поскольку на температуру теплоносителя в централизованной системе отопления самостоятельно повлиять невозможно, регулировка батарей отопления происходит благодаря изменению объема жидкости, проходящей через радиатор.

С помощью специальных регулирующих устройств, устанавливаемых на радиаторы, можно:

• экономить на отоплении (при наличии индивидуальных счетчиков тепла в квартире);
• поддерживать в каждой комнате свой температурный режим;
• избежать сквозняков от открытых форточек и отказаться от одеял на батареях при слишком высокой температуре нагрева.

Внимание! Не все виды систем центрального отопления дают возможность регулировки радиаторов. Отрегулировать батареи в многоэтажных домах, в которых подача теплонесущей жидкости происходит вертикально сверху вниз, невозможно. Изменение температуры батарей с помощью регулирующего клапана возможно в зданиях с однотрубной и двухтрубной отопительной системой

Изменение температуры батарей с помощью регулирующего клапана возможно в зданиях с однотрубной и двухтрубной отопительной системой .

Критерии выбора

Раздумывая, о том какой тип прокладки для чугунных радиаторов подобрать, первоначально принимают во внимание из какого материала они изготовлены, далее потребуются точные геометрические размеры. Данная информация состоит:

Данная информация состоит:

• Размер внутреннего диаметра прокладки (d), мм;
• размер наружного диаметра (D), мм;
• толщину продукта (S), мм.

Необходимо обратить внимание на то, что D/d, обязаны в точности соответствовать  выходным данным секционных соединений. Кромки прокладок не должны выступать во время монтажа, в противном случае  это может стать причиной утечек батареи

Перечень стандартных сбоев при размещении прокладки:

1. При размещении вполне вероятно однобокое вытеснение уплотнителя, в особенности, когда линия резьбы содержит отклонение от поверхности торца канала.
2. Паронит при долговременной работе в высоко термической среде теряет упругость. В связи, с чем межсекционныеуплотнения через некоторое количество циклов нагрев/охлаждение при следующем остывании прибора образуют течь.

Назначение элементов терморегулятора

Ко всем функциональным элементам, входящим в состав термостата, относятся:

• тепловой клапан;
• тепловой элемент;
• элемент термочувствительности;
• разъем;
• шток передачи;
• золотниковый клапан;
• гайка накидного типа;
• компенсатор;
• кольцо фиксации;
• шкала.

Термоэлемент имеет вид элемента, который оснащен цилиндром, заполненным рабочим составом, сильно реагирующим на любые изменения температуры вокруг, а его стенки изнутри выполнены с соблюдением технологии гофрирования. Такой механизм именуется сильфоном.

Когда температура увеличивается, то увеличивается и объем рабочей среды, что, в свою очередь, заставляет рабочий шток перемещаться и перекрывать движение носителя тепла. В случае понижении температуры объем рабочей среды, напротив, уменьшается, при этом сжимая сам сильфон. Это ведет к обратному движению штока, что открывает теплоносителю путь к радиатору отопления. Подобный цикл сжатия и растяжения в современных приборах повторяется огромное количество раз, что делает возможным их эксплуатацию на протяжении очень долгого количества времени.

Как схема врезки радиатора влияет на его эффективность

Многолетняя практика отечественных работников строительной индустрии позволила выделить несколько разновидностей схем обвязки приборов теплопередачи. Они продиктованы вариантами их подключения:

• диагональное двухстороннее при верхней подаче;
• одностороннее при подаче теплоносителя сверху;
• одностороннее с подачей воды снизу;
• двухстороннее с подключением обеих подводок снизу;
• диагональное двухстороннее при подаче снизу;

Специалисты разработали и куда более оригинальные варианты врезки, однако, они далеко не так популярны.

Каждый из названых видов подключения имеет свои особенности и, в частности, недостатки. Последние необходимо оценить заранее и рассчитать какой вариант будет работать с максимальной отдачей:

• Благодаря одностороннему подключению получается существенно повысить коэффициент полезного действия всей системы и конкретного радиатора. Это связано с тем, что нагревание каждой отдельно секции объекта осуществляется равномерно. Данный вариант является оптимальным для зданий высотой в один этаж, в которых устанавливают агрегаты с большим количеством секционных соединений.
• Нижнее подключение производится непосредственно под напольной поверхностью. Однако, это не слишком эффективный аналог. Это связано в первую очередь с тем, что прогревание радиатора происходит абсолютно не равномерно.
• Диагональная схема предполагает установку крана Маевского, а также специализированной заглушки. Направление теплоносителя задается заранее, благодаря чему уровень теплоотдачи объекта существенно возрастает.
