Сэндвич трубы для дымоходов: как правильного смонтировать

Установка дымохода своими руками: как сделать правильно?

Металлические дымоходы бывают двух видов: более современные сэндвич-трубы и стандартные одностенные.

Сэндвич-трубы состоят из трех слоев:

внутренней трубы, по которой и отводится дым;
слоя негорючего утеплителя, как правило, базальтовой ваты;
внешней обшивки, которая защищает утеплитель от намокания.

Такая конструкция сильно снижает количество конденсата, поскольку у отходящих газов нет контакта с холодным внешним контуром трубы. Кроме того, из-за теплоизоляции риск ожога при случайном прикосновении к дымоходу небольшой. Из-за нее же минимальное допустимое расстояние между внутренней стенкой печной трубы и горючими материалами обшивки или ограждающих конструкций намного меньше, чем у одностенных дымоходов.

Одностенные дымоходы — это простые трубы из тонкой стали. Их единственное весомое преимущество перед сэндвич-трубами — цена. Именно благодаря низкой стоимости такие дымоходы до сих пор удерживают лидирующее положение. Поэтому в нашей инструкции по установке дымохода своими руками мы расскажем о монтаже сразу двух видов труб.

Правильный монтаж дымохода всегда начинается от печи, котла или другого отопительного прибора. При этом работать с трубами нужно обязательно в плотных перчатках из хлопчатобумажной ткани. Без них можно порезать руки тонкими стенками трубы.

Перед тем как поставить дымоходную трубу, нужно начертить ее схему, чтобы правильно подсчитать необходимое количество элементов и их виды

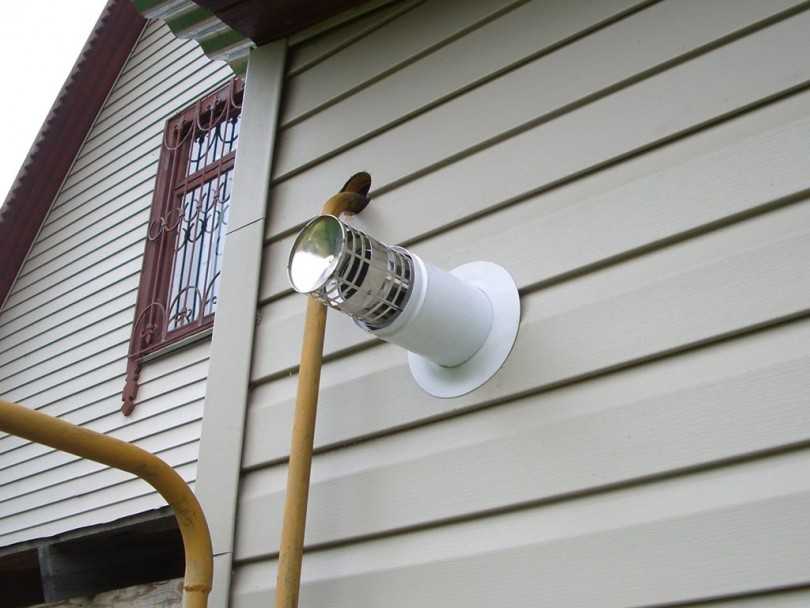

Это особенно важно, если канал дымохода должен идти по сложной траектории или будет проходить не через кровлю, а через стену

Первым устанавливают адаптер на дымовой выход прибора отопления. Это может быть фирменный переходной элемент или же просто одинарная труба дымохода с закрепленным на ней переходником. Так как монтируется первый элемент дымохода в непосредственной близости к топке, начинать с сэндвич-трубы категорически нельзя. Это может привести к оплавлению даже жаростойкого утеплителя, что как минимум ухудшит тягу. Худший же итог такого монтажа — пожар.

Все стыки между каждым элементом дымохода тщательно промазывают жаростойким герметиком. Желательно, чтобы его рабочая температура была равна или превышала 1000 °C. Это убережет трубу от подсоса воздуха, поскольку невидимые глазу щели почти всегда есть, даже если сегменты плотно подогнаны друг к другу.

Вторым ставят шибер, с помощью которого можно перекрыть дымоход при необходимости. За шибером устанавливают стартовую сэндвич-трубу, которая отличается от обычных сегментов закрытой нижней частью.

Дальше нужно правильно собрать дымоход: «по конденсату», плотно вставляя секции друг в друга, при необходимости — с использованием зажимов. Через каждые два метра трубы с помощью хомутов крепят к стене или другим ограждающим конструкциям.

Для прохода через стены и перекрытия на пути дымохода монтируют проходные узлы. Это разделка с внешним контуром из стали и термозащитного кожуха, который делают из асбеста или минерита. Внутри кожуха укладывают базальтовую вату, которую от трубы отделяют базальтовым картоном.

При проходе трубы через крышу важно проследить, чтобы между ней и стропилами, а также другими горючими элементами было не менее 250 мм в любой точке окружности. Для защиты утеплителя от пара используют либо специальные фольгированные материалы, либо просто стальной фартук с обязательной герметизацией контура

Хотя принципы монтажа сэндвич-труб и одностенного дымохода похожи, есть несколько существенных отличий:

Многие производители рекомендуют при проходе трубы через стены, перекрытия и кровлю оставлять не менее 600 мм до горючих материалов. Это даже больше, чем по нормативам.
Трубы, проходящие внутри жилых и общих помещений, нуждаются как минимум в утеплении, а лучше — в облицовке. Иначе случайное прикосновение к дымоходу во время работы отопительного прибора неизбежно приведет к серьезному ожогу — стенки печной трубы могут нагреваться до 400 °C и более.
Часть дымохода, которая находится за пределами отапливаемых помещений, также нужно утеплять, поскольку резкое охлаждение отходящих газов в трубе приводит к усиленному образованию конденсата. Особенно это критично для кровли, так как большое количество конденсата может привести к разгерметизации места прохода трубы через кровельное покрытие.

Ну и еще один нюанс: одностенные дымоходы быстрее покрываются сажей изнутри. Поэтому на сложных участках лучше установить сегменты-ревизии, с помощью которых вы сможете оценить состояние дымоходной трубы и, при необходимости, почистить ее.

Стальной дымоход – выбор металла и конструкции

Металлические трубы для отвода дыма отличаются друг от друга по типу стали и конструкции. Первый момент влияет на эксплуатацию:

Черная сталь без покрытия – доступная, но неустойчивая к коррозии;
Низколегированная сталь – относительно устойчивая к химическим реакциям, поэтому редко покрывается ржавчиной;
Нержавеющая сталь – долговечная, но дорогая;
Гофрированная сталь – скапливает сажу, из-за чего быстро засоряется.

Конструкция стального дымохода бывает:

Обратите внимание!

Сад огород своими руками: новые интересные садовые поделки для улицы на дачном участке (фото/видео обзор)
Монтаж потолков своими руками: пошаговое описание как сделать потолок. Обзор современных конструкций и идеи по их дизайну (105 фото)
Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

Типовой одностенной – представляет собой трубу, которую при монтаже надо изолировать во избежание пожара;
Одностенной гильзованной – располагается внутри кирпичной кладки, что делает конструкцию безопасной;
Многоуровневой наподобие сэндвич-системы – представлена в виде двух труб (внутренней и наружной) с заранее предусмотренными изоляцией и каналами для выхода конденсата.

Часто монтаж дымохода своими руками предусматривает погружение одной трубы в другую.

Как и чем утеплить

Негорючий теплоизоляционный материал в циллиндрах для утепления дымохода

Утепление дымохода проводится как на этапе его установки, если в качестве материала была выбрана одностенная стальная труба, так и после сооружения конструкции. Для утепления стальных дымоходов используются негорючие типы утеплителя: керамзит, минеральная и базальтовая вата.

Толщина утеплителя зависит от температуры воздуха в зимний период и выбирается индивидуально под конкретный тип дымохода. К примеру, теплоизоляционный цилиндр от фирмы Rockwool толщиной 300 мм с сечением 133 мм обойдется в 275 рублей за погонный метр.

Альтернативой цилиндрам являются прошивные маты — это аналогичный по составу утеплитель в рулоне, который при монтаже придется подгонять под внешний диаметр дымохода. В зависимости от производителя маты имеют различные размеры. Например, прошивной мат фирмы ТехноНИКОЛЬ размерами 2400х1200х40 обойдется в 970–1000 рублей за упаковку.

Технология проведения работ

Если вами будет обустраиваться дымоход из стальной трубы своими руками, то первоначально необходимо нужно выполнить горизонтальную часть системы. В том месте, где труба будет соединяться с отопительным оборудованием, следует осуществить подключение, используя для этого типовые элементы перехода. Соединение при этом следует осуществить с помощью обжимных хомутов.

Что касается уклона дымоотвода на горизонтальном участке, то он должен оказаться направлен от отопительного оборудования вниз. Это необходимо для поступления конденсата в направлении, которое уводит от котла. Два конца горизонтального участка следует расположить друг от друга на высоте в 7 миллиметров.

Технология изготовления и монтажа дымохода из стали

Технология изготовления и монтажа не отличается особой сложность: главное не допускать пробелов при изготовлении комплектующих. Или просто купить готовые, чтобы не беспокоится о возможном пропуске в шве сварки.

Инструменты и материалы

Требуются инструменты для создания креплений и подгонки металлических деталей и отводов:

Резиновая киянка
Шруповерт для крепления кронштейнов
Отвертка для затягивания хомутов на кронштейнах
Рулетка для замеров.

Из комплектующих вам понадобится:

Прямые трубы
Отводы под требующимися углами
Утеплитель
Трубы большего диаметра под гильзы
Детали для зонта
Может понадобиться переходник с котла на дымовую трубу
Кронштейны и хомуты для крепления трубы

Обращайте внимание на марку стали. Нужно, чтобы сталь была коррозионно устойчивой и огнеупорной

В идеале материал дымохода должен быть как можно более гладким внутри – это предотвратит появление сажи.

Переходники и другие вспомогательные элементы для дымоходов из стальных труб

Расчеты

Рассчитывать необходимый объем комплектующих нужно с помощью рулетки. Длина берется по оси будущей трубы. Все отводы измеряются так, будто планируются под 90 градусов. Недостающая часть учитывается потом при помощи повышающего коэффициента. После этого получившуюся длину трубы увеличивают на 10-20 %. Если планируется использовать покупные отводы, то считается необходимое количество поворотов. На этом расчет окончен, остается правильно собрать приобретённые детали.

Правила сборки и монтажа

Стальные детали нуждаются в кронштейнах. Минимальное количество – 2. Один устанавливается внутри помещения и один снаружи. Кронштейны устанавливаются в первую очередь. Далее выполняется монтаж трубы от котла к крыше. Последний отсек монтируется с уже закрепленным болтом.

Небольшой совет: окончательно затягивать хомута на кронштейнах лучше после того, как вся труба уже смонтирована. Это значительно облегчит процесс установки. Так же стоит отметить, что утепление трубы нужно производить сразу в процессе гильзования. То есть нужно соблюдать следующий порядок действий:

Выполняется отверстие в ограждении
Вставляется гильза, то есть труба большего диаметра
Через гильзу пропускается дымоход
Отсек дымохода соединяется с предыдущим
Пространство между гильзой и трубой заполняется утеплителем. При этом труба должна находиться строго по центру гильзы.
Продолжается монтаж дымохода.

Кронштейн для крепления дымохода к стене

Технология изготовления горизонтальной печи из трубы

Горизонтальный вариант отопительной печки оснащается выносной каменкой и съемным резервуаром для подогрева воды.

Компактные размеры и удлиненная топка позволяют быстро и равномерно нагревать парную. Вынос защитной дверки топочного отделения в техническое помещение обеспечит удобную топку печи.

Сборка печной конструкции выполняется следующим образом:

Из трубы вырезают отрезок длиной 90 см. Края выравнивают и шлифуют.
Изготавливают площадку для колосника: из листового металла вырезают прямоугольную заготовку размером 75 × 35 см. В центре заготовки проделывают отверстие, к которому горизонтально или вертикально приваривают пруты. Внутри полости трубы снизу приваривают заводской колосник.
Площадку приваривают так, чтобы соединительный шов трубы располагался под колосником. Это предотвратит возможное прогорание металлического корпуса и снижение теплоотдачи оборудования.
Изготавливают лицевую панель для печи из металлического листа прямоугольной формы со скругленным верхом. Оптимальные габариты: по ширине – 55 см, по высоте – 65 см. На поверхности проделывают отверстия подходящего размера под топочное и поддувальное отделение. Кожух приваривают к трубе.
Изготавливают заднюю часть корпуса – круглую заготовку по диаметру трубы, приваривают к готовой конструкции.
В средней части корпуса приваривают ограничительный элемент для каменки.
Вверху отреза вырезают прямоугольный вход под дымоход. Над входом приваривают печной свод с проделанным в нем отверстием под дымоотводную трубу, которая фиксируется к нему сваркой. Готовый свод также является основанием для каменки. Чтобы увеличить ее объем, сверху к стенке достаточно приварить металлическую решетку из арматурных прутьев высотой до 18 см.
Навешивают защитные дверки для каждой камеры, а поверхность печки тщательно шлифуют для устранения мелких дефектов и признаков коррозии. После зачистки ее можно обработать термостойким красочным составом.
Выполняют вывод дымовой трубы через кровлю на улицу. Участок, проходящий через холодное чердачное помещение, требует дополнительного утепления. Это предотвратит образование конденсата и коррозии.
На заднюю панель устройства устанавливают водяной накопитель. Для удобства монтажа снаружи к корпусу фиксируют сваркой подставку под размеры водонагревателя. Каменку наполняют банными камнями и проводят пробный запуск печи.

Керамический дымоход

Керамические дымоходы сегодня завоёвывают популярность, так как: прочен, безопасен, экологичен. Они взяли всё лучшее от кирпичных и стальных систем. Основной минус — высокая цена комплектующих.

Состав комплекта

Монтаж дымохода из керамики простой, и его легко сделать своими руками. Ведь он монтируется из готовых частей, они соединяются при использовании специального состава, самим изготовить которые не получится.

Комплект состоит из:

основания имеющего отвод для конденсата;
элемента для соединения с патрубком;
ревизионной ячейки с дверкой;
облегчённого блока для отделки снаружи;
набора для обработки надкровельного участка;
изделия для изоляции, имеющего негорючие свойства;
пастообразного клея.

Кроме того, потребуются крепежи, облицовочный огнестойкий материал, штукатурка, натуральный камень, керамическая плитка.

Правило сборки

По технологии и нормативам, дымоход следует располагать не дальше 2 метров от генератора, а вот от стен и перекрытий по возможности подальше.

Процесс установки требует соблюдения ряда правил:

наличие фундамента, который покрыт огнезащитным средством;
установку необходимо делать снизу, с цокольной части, и передвигаться к кровле;
фиксировать сегменты следует специальным клеевым составом, он продаётся в наборе;
труба должна иметь диаметр больше, чем у патрубка, присоединённого к теплогенератору;
в качестве теплоизоляционного материала использовать минеральную вату и штукатурку;
участок, где соединяется труба и кровля, следует оборудовать фартуком из металла;
при горючести кровельного материала, нужно смонтировать искрогаситель.

Если дымоходный контур тянется на протяжении 4 метров без крепления, то требуется его армирование, при использовании железных прутьев, для которых имеются специальные отверстия.

Способ монтажа

Все предназначенные детали для дымохода из керамики в своём составе содержат шамот, он помогает противостоять высоким температурам, и значительно увеличивает срок эксплуатации.

Низ дымохода — основание, имеет отверстие для выхода конденсата, который выделяется при выведении продуктов горения. Жидкость скапливается, и выходит в канализацию, оборудованную заранее.

На основание устанавливается тройник, оснащённый ревизионным отверстием, через которое проводится осмотр и чистка системы отопления. При протапливании печи его необходимо закрывать дверкой. Все остальные элементы монтируются в соответствии с инструкцией производителя, и поэтому произвести сборку не составит труда.

Подготовка и нанесение клея

Для герметичности стыков элементов применяется специальный клей, имеющий кислотостойкие свойства. Состав можно приготовить самостоятельно, на основе сухого порошка.

Берётся 7 частей сухого концентрата и 1 часть воды. Температура при замешивании должна быть комнатная, консистенция получается густой.

Сразу состав кажется сухим, но пройдёт 7 — 8 минут, и он станет пастообразным. Использовать его нужно в течение 30 минут, потом он утрачивает свои свойства. Наносится на места стыковки, которые нужно перед этим смочить. Остатки клея следует удалить, снаружи — для придания эстетичного вида, изнутри — чтоб не собиралась сажа.

Если хотите произвести декоративную отделку дымохода, то следует оставлять свободный доступ к смотровому окну.

Выбор материала

Выбор материала обуславливается режимом работы котельного оборудования, финансовым бюджетом строительства и личными предпочтениями мастера. Бывают конструкции из:

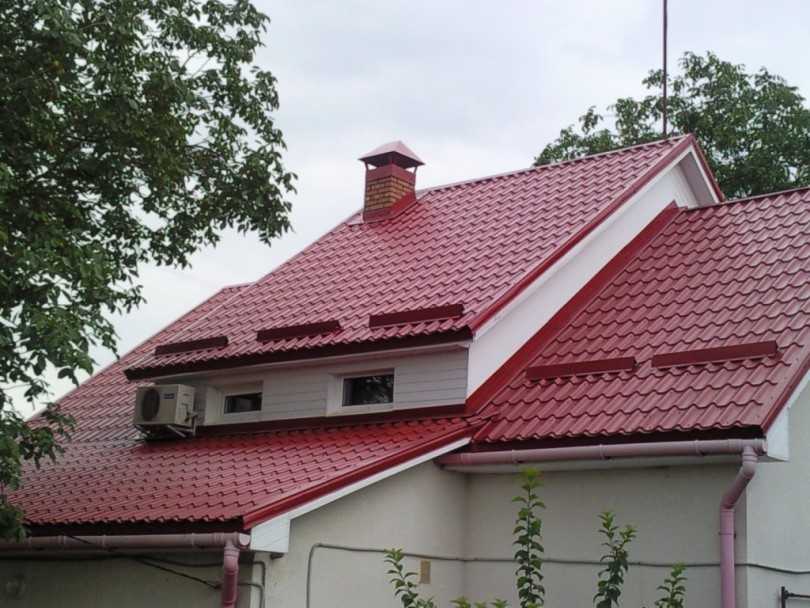

Кирпича. Кирпич наиболее традиционный материал дымовых труб. Единственным положительным качеством кирпича являются теплоизоляционные свойства и тепловая инерция. В остальном сплошные минусы: требуется определенный опыт для того, чтобы создать правильный раствор, который обладает достаточной плотностью, чтобы не пропускать газ. Такая труба имеет большие габариты и сложна в подключении к котлу. Поэтому использование кирпича при самостоятельном создании дымохода – редкость.
Сталь. Сталь — это прекрасный материал. Правильно подобранная нержавеющая сталь станет отличным материалом, легким в монтаже и доступным для самостоятельной сборки. Кроме того, трубу можно изготовить самостоятельно с помощью сварки из листа металла, что позволит значительно сэкономить на материале. Единственный минус это большой коэффициент теплопроводности. Это значит, что в отличие кирпича или керамики, сталь нуждается в значительном слое утеплителя. Для того, чтобы избежать столь неприятной процедуры, которая требует определенной сноровки, можно воспользоваться сэндвич трубами.
Стекла. Действительно, стеклянные трубы существуют. Но о них стоит сказать лишь пару слов, поскольку на рынке России этого товара практически нет. Стеклянные трубы обладают практически абсолютной газоплотностью, поэтому их любят в Европе. К тому же оргстекло отлично сочетается с минималистичным интерьером, что позволяет органично вписать эту конструкцию в интерьер. Среди минусов: цена, сложность монтажа и большой вес конструкции.
Полимерные. Полимерные трубы слишком легко гнутся, поэтому их используют только в качестве гильз, прокладываемых внутри кирпичных труб. С помощью гильзования полимерными трубами можно продлить срок службы старого кирпичного дымохода.
Асбестоцементные. Асбестоцементные трубы дешевый и простой в монтаже материал. Но при этом асбестоцемент обладает малой теплоемкостью, а изолировать его куда труднее, чем ту же сталь. К тому же, несмотря на простоту монтажа, трубы практически невозможно уложить под углом.

Асбестоцементные трубы – дешевый и простой в монтаже материал

https://youtube.com/watch?v=qxnxVgc8cHs

Выбор материала

Кирпича. Кирпич наиболее традиционный материал дымовых труб. Единственным положительным качеством кирпича являются теплоизоляционные свойства и тепловая инерция. В остальном сплошные минусы: требуется определенный опыт для того, чтобы создать правильный раствор, который обладает достаточной плотностью, чтобы не пропускать газ. Такая труба имеет большие габариты и сложна в подключении к котлу. Поэтому использование кирпича при самостоятельном создании дымохода – редкость.
Сталь. Сталь — это прекрасный материал. Правильно подобранная нержавеющая сталь станет отличным материалом, легким в монтаже и доступным для самостоятельной сборки. Кроме того, трубу можно изготовить самостоятельно с помощью сварки из листа металла, что позволит значительно сэкономить на материале. Единственный минус это большой коэффициент теплопроводности. Это значит, что в отличие кирпича или керамики, сталь нуждается в значительном слое утеплителя. Для того, чтобы избежать столь неприятной процедуры, которая требует определенной сноровки, можно воспользоваться сэндвич трубами.
Стекла. Действительно, стеклянные трубы существуют. Но о них стоит сказать лишь пару слов, поскольку на рынке России этого товара практически нет. Стеклянные трубы обладают практически абсолютной газоплотностью, поэтому их любят в Европе. К тому же оргстекло отлично сочетается с минималистичным интерьером, что позволяет органично вписать эту конструкцию в интерьер. Среди минусов: цена, сложность монтажа и большой вес конструкции.
Полимерные. Полимерные трубы слишком легко гнутся, поэтому их используют только в качестве гильз, прокладываемых внутри кирпичных труб. С помощью гильзования полимерными трубами можно продлить срок службы старого кирпичного дымохода.
Асбестоцементные. Асбестоцементные трубы дешевый и простой в монтаже материал. Но при этом асбестоцемент обладает малой теплоемкостью, а изолировать его куда труднее, чем ту же сталь. К тому же, несмотря на простоту монтажа, трубы практически невозможно уложить под углом.

Асбестоцементные трубы – дешевый и простой в монтаже материал

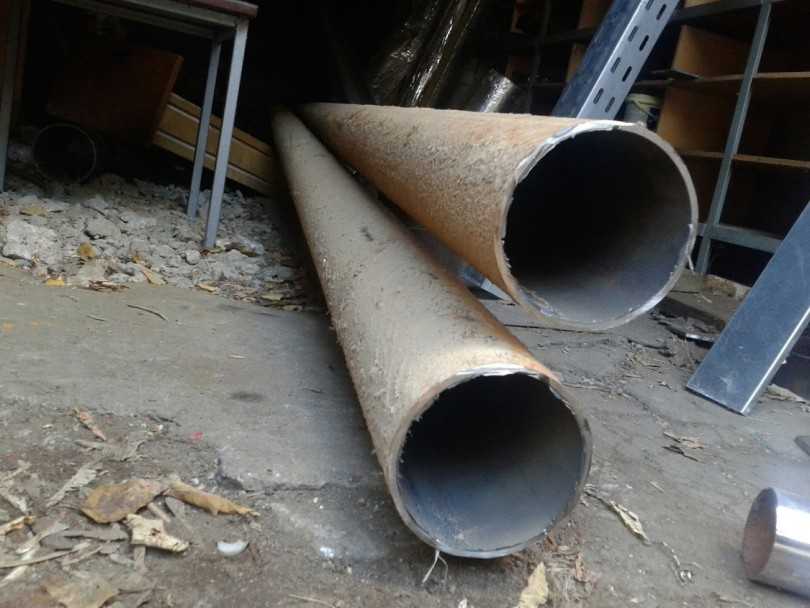

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

диаметр сечения – 0,5-0,55 м;
толщина стенок – 8-12 мм.

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись

Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

облегченные;
обыкновенные;
укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.
