Гравитационная система отопления: плюсы и минусы

Недостатки.

Как и всё рукотворное, гравитационная отопительная система имеет свои недостатки, которые выражаются в следующем:

1. В системе присутствует достаточно низкое циркуляционное давление, из-за чего радиус её действия сокращается до тридцати метров по горизонтали.
2. Тот же фактор, наряду с большой теплоёмкостью воды, определяют низкую скорость запуска оборудования.
3. Зачастую расширительный резервуар для воды устанавливается в неотапливаемом помещении, что может спровоцировать замерзание указанной жидкости в зимний период. Сие чревато нежелательными последствиями, проявляющимися в разрушении труб.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

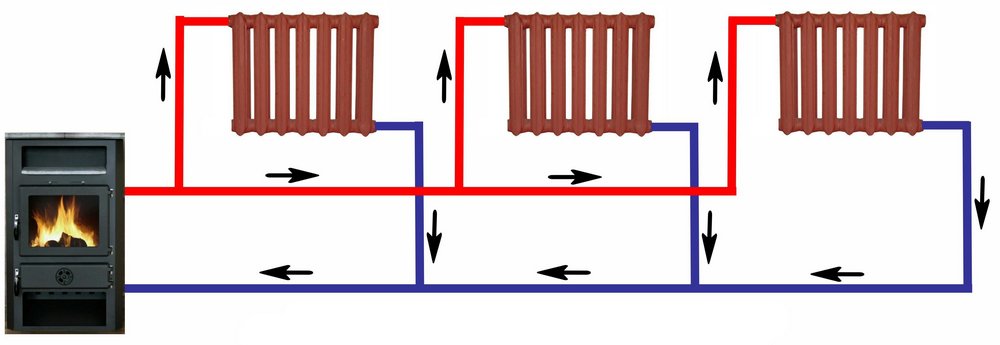

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

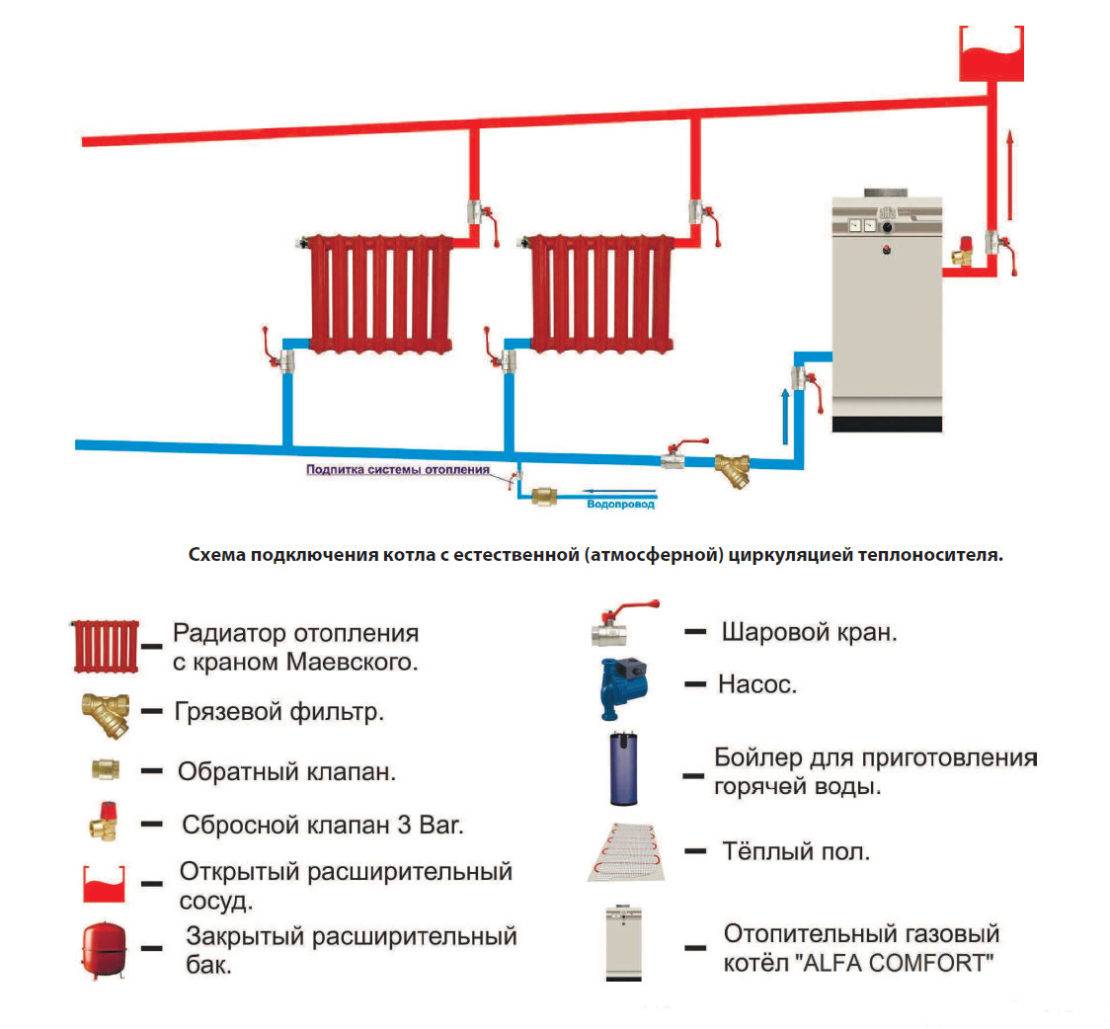

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

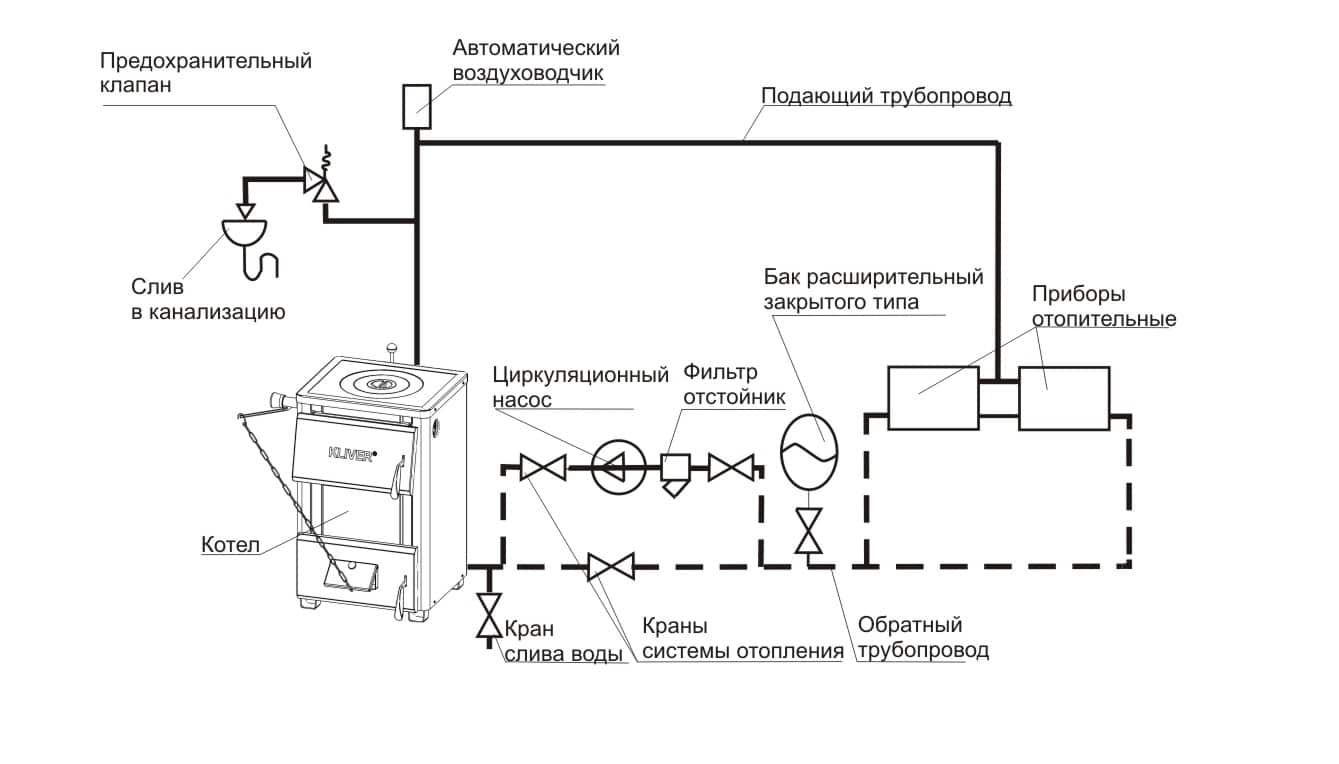

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Основные виды гравитационной системы отопления

Различается 4 типа самоциркулирующейся конструкции с гравитационным течением теплоносителя. Выбор варианта зависит от требований хозяина по производительности отопления, материала строения, утепления дома и прочих нюансов.

Определяя, какое лучше делать водяное отопление в частном доме без насоса, требуется выполнить несколько расчетов, принять во внимание технические характеристики источника тепла, просчитать диаметр трубы и составить проект

Закрытая система

Принцип работы такой:

• Нагрев теплоносителя приводит к вытеснению воды из контура отопления. Под воздействием повышенного давления жидкость перемещается в закрытый расширительный бак с мембраной.
• В этом баке одна половина заполнена газом, вторая – пустая. Пустая половина заливается прогретым теплоносителем, что приводит к сжатию газообразного вещества.
• Как только вода остывает, газ снова расширяется и выталкивает из бака воду.

Простое решение пока не набрало популярность, однако возможность полной автономности и поддержания оптимального давления в трубах – явные плюсы варианта, которые пригодятся хозяевам частных домов небольшой площади. Минус конструкции в повышении объема емкости при необходимости прогревать большие помещения, поэтому закрытая система в основном используется в домах площади до 40 м2.

Открытая система

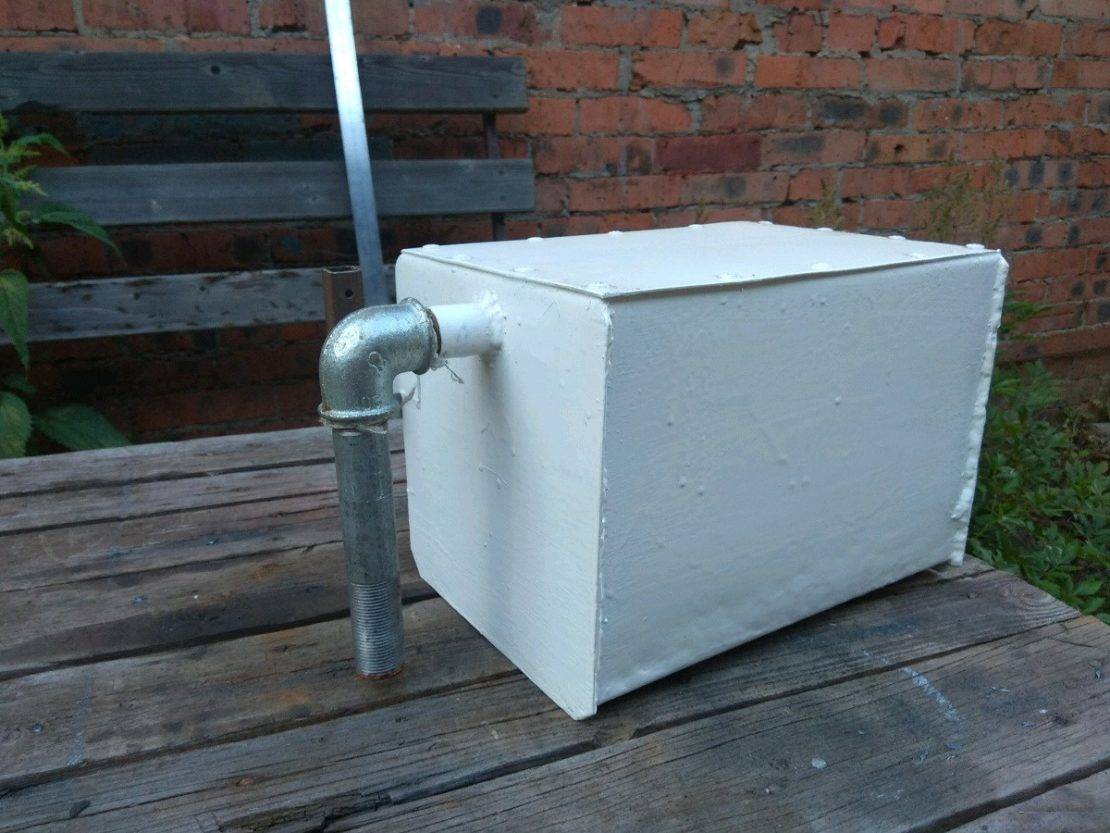

Этот вариант отличается от закрытого лишь конструкцией расширительного бака. Схему можно увидеть в старых строениях, где бак установлен под кровлей или потолком жилого помещения. Емкость можно сделать самостоятельно, но при такой схеме есть риск завоздушивания радиаторов, что снижает эффективность работы системы. Кроме того, кислород в воде приводит к образованию коррозии, появлению дефектов внутри труб и быстрому выходу элементов из строя.

Двухтрубная система

Особенности конструкции:

1. Прокладывается 2 трубы – одна для подачи теплоносителя, вторая для обратки. Подающий трубопровод соединяется входным отводом, обратный подводкой стыкуется с баком и батареей.
2. Двухтрубная схема систем отопления частного дома с естественной циркуляцией обеспечивает равномерное распределение тепла по помещению.
3. Нет необходимости добавлять секции батарей, расположенных далеко от бака, чтобы гарантировать прогрев комнаты.
4. Для контура выбираются трубы меньшего диаметра, регулировать интенсивность подачи теплоносителя и уровень нагрева намного проще.

В 2-х трубной системе можно допустить некоторые отклонения от параметров уклона труб, причем это не скажется на скорости транспортировки теплоносителя. Выполнить работы по силам домашнему мастеру, ошибки в расчетах устраняются в процессе обустройства конструкции.

Однотрубная система

Это простая горизонтальная схема выкладки с одной трубой, которая подключена последовательным образом ко всем батареям. Подача носителя через верхний отвод – отток через нижний, таким образом, вторая батарея получает чуть более остывший носитель, третья – еще более прохладный. От крайнего радиатора обратка возвращается в бак для прогрева.

Обустроить такую самотечную систему не представляет труда, но если количество радиаторов более 3-5 шт., однотрубная система не является целесообразной. Даже если увеличить количество секций последней батареи, температура носителя слишком мала, чтобы обеспечить равномерность отопления.

К достоинствам схемы относят простоту монтажа, экономию средств, а недостаток наблюдается только при установке одной трубы в больших комнатах. Сформировать однотрубную схему в 2-х и более этажных строениях без насоса нельзя – велик риск допустить ошибку в уклонах трубопроводов, из-за чего теплоноситель не будет транспортироваться с нужной скоростью, и строение останется без отопления.

Преимущества отопления гравитационной схемы

Схема возникновения циркуляционного напора.

Вместе с тем данная схема имеет преимущества, которые определяют их выбор в отдельных случаях:

• относительная простота эксплуатации устройства;
• независимость от снабжения электроэнергией;
• отсутствие циркуляционных насосов, шума и вибрации;
• сравнительная долговечность (действуют без капитального ремонта при правильной эксплуатации 35-40 лет и более);
• увеличенная тепловая надежность ввиду действия количественного саморегулирования.

Следует остановиться на количественном саморегулировании. В гравитационной системе создают своеобразный механизм регулирования: при проведении качественного регулирования, то есть при контроле температуры, происходит самопроизвольно количественное регулирование – меняется расход воды. В действительности, если менять температуру греющей воды в зависимости от температуры наружного воздуха, из-за другого распределения плотности меняется естественное циркуляционное давление и, соответственно, объем циркулирующей жидкости.

Усиление или ослабление циркуляции жидкости в двухтрубной системе в циркуляционном кольце всех отопительных приборов изменяет теплопередачу в помещение, которая, изменяясь, во взаимодействии с теплопотерями помещения сама влияет на расход жидкости, изменяя циркуляционное давление и температуру обратной воды. В итоге сохраняется соответствие между теплопередачей прибора и теплопотерями помещения, то есть обеспечивается надежность тепловых характеристик каждого отдельного прибора и, соответственно, всей отопительной системы.

Схема разводящего трубопровода горячей и холодной воды.

Таким образом, естественное циркуляционное давление, вызывающее в насосной двухтрубной системе отопления тепловое вертикальное разрегулирование, поддерживает тепловую надежность двухтрубной гравитационной системы.

В однотрубной вертикальной системе есть количественное аналогичное саморегулирование, но в циркуляционных кольцах не конкретного прибора, а целых стояков с их соединенными последовательно приборами. Ослабление или усиление циркуляции жидкости происходит при этом более интенсивно, чем требует того график оптимального режима. В итоге в теплый период отопительного сезона можно наблюдать отклонение от нужной теплоподачи у некоторых приборов: при движении сверху вниз в стояке сильно уменьшенного объема жидкости нижние приборы не догревают помещения. Это явление с увеличением числа этажей здания усугубляется.

Таким образом, циркуляционное естественное давление, которое способствует тепловой надежности вертикальной насосной однотрубной системы отопления, вызывает тепловое вертикальное разрегулирование однотрубной гравитационной системы.

Схема монтажа отопления в доме.

При естественной циркуляции жидкости преимущество необходимо отдавать двухтрубным системам отопления. Вертикальная однотрубная система дает возможность увеличивать циркуляционное естественное давление и скорость перемещения жидкости в сравнении с двухтрубной, а также расположить конкретные отопительные приборы ниже, чем теплообменник.

Схемы гравитационных систем похожи на схемы насосных систем отопления. Понимая зависимость циркуляционного естественного давления от расстояния по вертикали между центрами нагревания и охлаждения и закономерности перемещения воздушных скоплений в трубах по горизонтали, можно установить, необходимо ли применять верхнюю разводку в гравитационной схеме подающей магистрали. Расширительный бак при этом присоединяют непосредственно к основному стояку, делается уклон подающей магистрали в сторону движения жидкости, используется бак для удаления воздуха. В отопительных приборах получается самая рациональная схема движения жидкости для двухтрубной схемы – сверху вниз.

Двухтрубная разводка

Такие системы могут обладать не меньшей эффективностью, чем однотрубные. Этот способ подходит при обогреве домов с одним и двумя этажами. Его отличие в том, что температуру можно самостоятельно менять в любом помещении.

Другой особенностью системы двухтрубного типа является тот факт, что прямой и обратный контуры отделены друг от друга.

Нагретая жидкость подается в систему по подающим каналам. Через входные трубы вода начинает идти к батареям. Ее можно провести и к теплым полам. После остывания жидкости она автоматически выводится обратно. У подобных систем существует одна положительная особенность – как вода будет проходить к определенным батареям, можно регулировать вручную.

Верхняя разводка может быть незаметной, если монтировать трубы над дверными проемами и закрывать их декоративными элементами. При этом трубы будут замаскированы максимально.

Недостатком верхней разводки можно считать тот факт, что, кроме установки труб, необходимо монтировать мембранный расширительный бак. Выполняется такая работа легко, но средств для этого потребуется больше.

Если система монтируется в здании с двумя этажами, можно монтировать открытый бак. Однако его можно поместить только на чердак. При нижней разводке трубы будут расположены ниже подоконника.

Данный способ немного сложнее в плане реализации, поскольку, кроме установки труб, придется провести монтаж открытого расширительного бака. Его необходимо устанавливать выше размещения прямых труб.

Вертикальная схема с верхней разводкой

При выборе такой модели теплоноситель будет идти на чердак от отопительного прибора. Затем жидкость поступает ко всем батареям в доме.

Внимание! Не допустить завоздушенности системы можно, время от времени удаляя воздух. Для этой цели необходимо установить расширительный бак

Подобные схемы более эффективны нижней разводки. Обусловлено это большим давлением, которое подается по стоякам.

Нижняя разводка вертикального типа

Двухтрубная система отопления с нижней разводкой создается последовательно:

• По полу подвала или первого этажа необходимо провести магистральный трубопровод. Он будет брать свое начало у котла.
• По магистральной трубе необходимо провести вертикальные трубы, за счет которых будет обеспечиваться перемещение теплоносителя к батареям.

Когда проектируется схема двухтрубной системы отопления с нижней разводкой, необходимо определиться, как будет выводиться воздух из трубопровода. Это требование можно удовлетворить, если установить воздушную трубу и расширительный бак.

Горизонтальная система

Довольно популярен горизонтальный вариант разводки, в которой теплоноситель циркулирует принудительно. Существует несколько схем:

• Тупиковая. К преимуществам этих систем можно отнести экономию при расходе труб. В число недостатков включена слишком большая длина контура. За счет этого существенно затрудняется регулирование работы системы в целом.
• Попутное продвижение теплоносителя. Каждый циркуляционный контур обладает равной длиной, за счет чего регулировка системы выполняется просто и легко. Недостаток такой системы – слишком высокий расход труб. Помимо этого, интерьер комнат при установке такой системы портится.
• Лучевая или коллекторная разводка труб отопления в частном доме. Каждая батарея подсоединена к центральному коллектору. За счет этого распределение тепла осуществляется равномерно.

При установке лучевой системы придется потратиться на трубы.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.

Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.

При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.

Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.

Подающий трубопровод подсоединен к каждому радиатору через входной отвод.

Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.

Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.

Проще выполнить регулировку системы.

Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.

Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

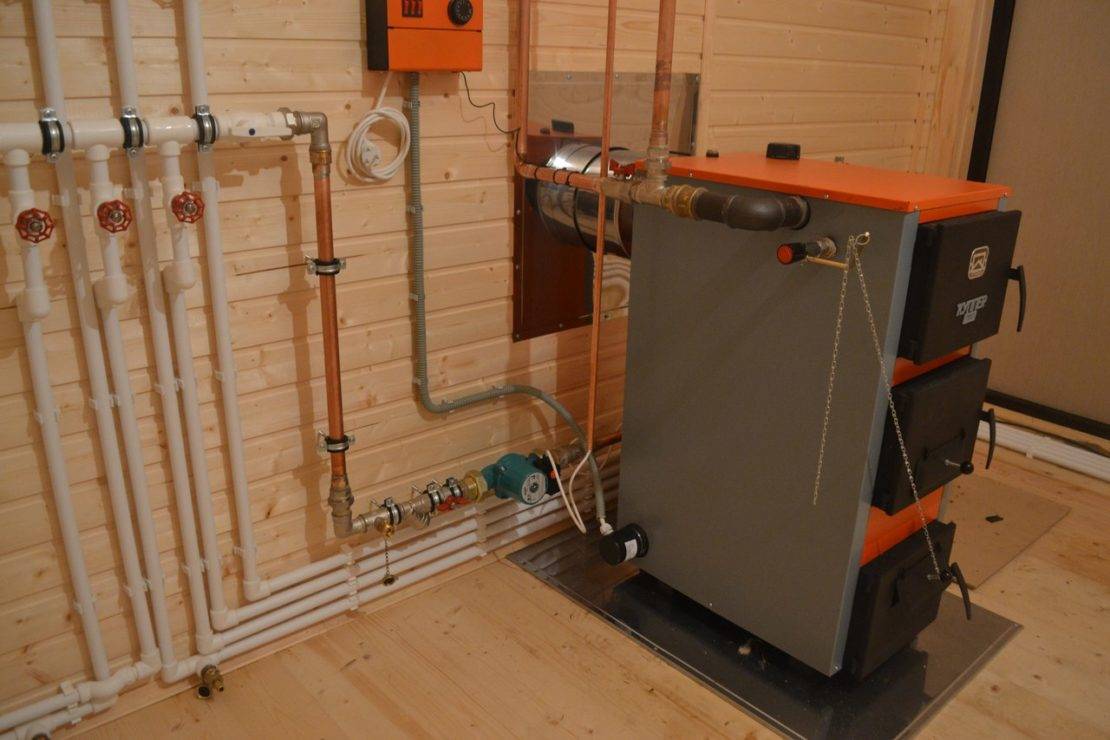

Использование циркуляционного насоса в гравитационном отоплении

В разговоре с одним монтажником я услышал, что насос, установленный на байпасе главного стояка, не может создать эффект циркуляции, так как установка запорной арматуры на главном стояке между котлом и расширительным баком запрещена. Поэтому можно поставить насос на байпасе обратной линии, а между врезками насоса установить шаровой кран. Такое решение не очень удобно, так как каждый раз перед включением насоса надо не забыть перекрыть кран, а после выключения насоса – открыть. При этом установка обратного клапана невозможна из-за его значительного гидравлического сопротивления. Чтобы выйти из этого положения, мастера пытаются переделать обратный клапан в нормально открытый.

Такие «модернизированные» клапаны создадут в системе звуковые эффекты из-за постоянного «хлюпанья» с периодом, пропорциональным скорости теплоносителя. Могу предложить другое решение. На главном стояке между врезками байпаса устанавливается поплавковый обратный клапан для гравитационных систем. Поплавок клапана в режиме естественной циркуляции открыт и не мешает движению теплоносителя. При включении насоса на байпасе клапан перекрывает главный стояк, направляя весь поток через байпас с насосом.

В этой статье я рассмотрел далеко не все заблуждения, существующие у специалистов, монтирующих гравитационное отопление. Если статья вам понравилась, готов продолжить ее ответами на ваши вопросы.

В следующей статье я расскажу о строительных материалах.
