Мощность, размеры и другие характеристики камина. как рассчитать?

Элементы и схема камина английского типа

Данная схема является актуальной для большинства моделей английского типа.

Для его возведения вам потребуется:

• полнотелый керамический кирпич – 350 штук;
• шамотный кирпич – 125 штук;
• песчано-глиняный раствор – 215кг;
• раствор огнеупорный – 155кг.

Ниже приведён подробный чертеж английского отопительного прибора 5×3 из кирпича

Первые четыре ряда основания выкладываются из керамического кирпича маркой 100, далее применяется более качественный материал марки 150 и выше.

Это строение устанавливают в помещении не менее 80 м 3 общего пространства

Изучив его порядовку, следует отметить следующее моменты, обратите внимание, что отсутствует поддувало и колосниковая решетка

Если комната малого объема имеет герметично закрывающиеся окна со всех сторон, следует установить подвод кислорода с улицы в топку для лучшего горения.

Чтобы создать перекрытие для топки на двенадцатом ряду укладывается уголок из стали и 2 полосы из такого же материала.

В этой конструкции на 16 – 17 ряду предусмотрена прочистная дверца, которая устанавливается на задней стенке. Это отверстие ограничивает размещение камина прилегания к несущей стене, либо к простенку. В этом случае, данным отопительным прибором не получится согреть вторую комнату.

Для сохранения эластичности раствора и его естественного схватывания керамический кирпич, перед возведением кладки конструкции, следует на 5 минут замачивать в емкости с водой. Термостойкий кирпич обтирают влажной ветошью для того, чтобы избавиться от пыли.

После завершения возведения английского камина, следует в течение 3 недель понемногу протапливать – просушивать его, и только после прошествия этого времени, можно закладывать топку до половины. Спустя еще месяц можно затапливать отопительный прибор на полную мощность.

Следуя этому правилу, вы дадите возможность раствору естественным образом схватиться, если его нарушить, то вы подвергаете свою конструкцию ограничению в сроке службы. Решение за вами.

Правила выбора камина для разных помещений

Для того чтобы электрокамин вырабатывал максимальный коэффициент полезного действия, очень важно его правильно установить. При этом следует учитывать назначение и тип помещения, то есть то, где он будет расположен — в доме, квартире или на даче. Так, в частном доме предусмотрена отопительная система (печь, газовое отопление и др.), поэтому обогревательные функции электрокамина необязательны

Вы можете легко обойтись декоративными моделями, чтобы украсить ими жилые комнаты. Не забывайте учитывать размеры помещения

Так, в частном доме предусмотрена отопительная система (печь, газовое отопление и др.), поэтому обогревательные функции электрокамина необязательны. Вы можете легко обойтись декоративными моделями, чтобы украсить ими жилые комнаты. Не забывайте учитывать размеры помещения.

Например, в гостиной электрокамин лучше расположить около стены, перпендикулярной окнам. Это идеальное место как с инженерной, так и с дизайнерской точки зрения. В большой комнате хорошо будет смотреться встраиваемый прибор, для которого потребуется ниша или портал. Тогда как для маленького помещения лучше подойдёт настенный, который, в отличие от напольного, не займёт места и не будет мешаться под ногами.

Выбирайте модель электрокамина в зависимости от размеров помещения и его предназначения

Стоит ли озаботиться выбором электрокамина для дачи? Конечно, стоит, особенно если вы используете её для частого проживания, а не только в сезон садово-огородных работ. В большом дачном доме с просторными комнатами можно установить электрокамин, полностью имитирующий очаг и визуально, и технически. Однако же идеальным будет напольное устройство, которое можно поставить в любом месте комнаты, перенести на террасу или забрать с собой, когда придётся покинуть дачу на зимний период.

Большие электрокамины

Большой электрокамин в квартире

Самыми дорогими и эффектными считаются большие электрокамины, длина которых превышает 70 см, высота – 50 см. По виду они практически не отличаются от настоящих каминов, в них воссоздается эффект горения поленьев, имитируется огонь и дым. Встраиваются такие модели в оборудованную нишу, дополнительно придется купить декоративный портал. Преимуществом камина большого размера является шикарный вид, высокая теплоотдача, возможность отказа от портативного обогревателя в комнате. Оборудование доминирует в любом интерьере, приковывает к себе взгляды. Купить можно как закрытый вариант, так и открытый, чтобы прикасаться к имитированным языкам пламени. Стоимость габаритных каминов колеблется от 30 000 рублей и ограничивается лишь фантазией дизайнеров. Люди с хорошими финансовыми возможностями предпочитают изготавливать агрегаты на заказ, обрамляя их золотом, драгоценными камнями или отдавая баснословные суммы за использование при изготовлении элитной древесины.

Регулирование высоты

Для регулирования отопительного прибора по высоте используют специальные болты, которые устанавливаются на его ножки, или при помощи опор-подставок. Чтоб выставить необходимое расстояние от дна топливника кирпичной конструкции до пола, произведите укладку нескольких рядов кирпича.
Основные требования до размещения топочной камеры по высоте:

нужно обеспечить расстояние до пола 300-400 мм;
если под топливником находится ниша для дров, это расстояние может быть больше;

Расчет размеров камина

Расчет размеров камина

Размеры декоративного камина

Размеры, угловой камин под которые определяется согласно площади помещения для декоративных установок, также могут определяться исходя из следующих советов и рекомендаций:

Выбранное для установки и монтажа конструкции помещение должно иметь подходящие размеры. Как правило, габариты печи не должны превышать одной двадцати пятой гостиной;

В первую очередь рекомендуется покупать саму топку

Электрические очаги являются универсальными

Миниатюрный угловой камин для дома или квартиры

• Поскольку в очаге фальш-каминов не горит настоящее пламя и конструкция не нагревается, вполне можно её сделать не только дополнением и украшением к интерьеру, но и добавить определённой функциональности. Для этого оборудуйте обрамление различными стеллажами, столешницами или полками, на которых можно расставить книги, аксессуары и другие необходимые, полезные мелочи;
• Если в декоративный портал вы хотите установить покупную электрическую или био топку, все расчеты производятся согласно существующим установочным размерам. Если портал покупной, найти его установочные габариты можно в прилагающейся при покупке инструкции-руководстве. Для самодельных обрамлений, все замеры делаются своими руками, подобрать подходящий по размеру очаг в данном случае достаточно непросто и вполне возможно сделать его получится только под заказ.

Фото угловых каминов в различных интерьерах вы также можете просмотреть в этой статье.

Как рассчитать размеры топочной камеры

Для того чтобы рассчитать размер камина углового и его топочной камеры придерживайтесь следующих правил:

• Для расчета такого параметра как ширина, понадобится сложить ширину самой топки и его боковых частей, а также сложить консоли обрамления;
• Для расчёта высоты складывается высота дровницы, каминных полочек и других декоративных элементов;

Особенности выбора металлического прибора

выборе учитывайте мощность устройства, которая указана в его паспорте. Размеры камина будут определяться этим значением, которое зависит от опаливаемого объема.

Для расчета мощности вам нужно знать общую площадь дома, которую умножьте на высоту потолков. Полученную цифру разделите на 20. Данное значение будет определять минимальную мощность установки. Размеры каминов будут зависеть от этого значения.

Какой отопительный прибор выбрать для загородного домика или дачи зависит от вашего вкуса, но обязательно учтите рекомендации относительно пропорций и основных пространственных параметров.

Параметры каминов

Параметры камины имеют принципиальное значение для наиболее рационального использования нагревающих возможностей данного прибора. Слишком большой камин будет способствовать охлаждению помещения и возникновению сквозняков, а слишком маленький камин не согреет комнату. Поэтому при сооружении камина или во время покупки готового прибора необходимо тщательно проанализировать размеры камина и внимательно осмотреть все его детали на предмет соответствия друг другу.

Портал. Площадь портала должна составлять 1/50 площади помещения. Высота портала — не более, чем две глубины топки.

Предтопочная площадка. Выступ предтопочной площадки перед порталом — не менее 50 см, а по бокам портала — 21—30 см.

Предтопочный лист должен выходить за пределы площадки на 20—30 см.

Под топливника. Площадь пода — 0,7 части площади портала. Под топки может располагаться на одном уровне с каминным столом, на 30—50 см выше него или на 40—60 см выше уровня каминного стола.

Топливник. Высота — 3/5— 4/5 ширины топливника. Глубина 1/2—2/3 высоты топливника. Излишняя глубина топки снижает КПД камина, недостаточная глубина может вызвать попадание дыма в помещение. Боковые стенки топки должны быть под углом 45—60°, сужаясь к дымосборнику. Задняя стенка в нижней части на 1/3 высоты должна быть строго вертикальна, а дальше делать наклон внутрь топки под углом 20—22°. Наклонные поверхности топки лучше отражают лучистую энергию.

Дымоход. Внутреннее сечение дымохода — 0,1—0,15 площади портала. При слишком большом внутреннем сечении дымовые газы быстро охлаждаются, что способствует образованию конденсата. Наиболее предпочтительная форма сечения — круглая (асбестоцементные и керамические трубы), наименее рекомендуемая — квадратная и прямоугольная, в углах которых откладывается много сажи. Общая площадь внутренней тепловоспри-нимающей поверхности дымохода должна соответствовать объему топки. Если она меньше, то тепло будет уходить в дымовую трубу неиспользованным. Если — больше, то велика вероятность образования конденсата. Боковые стенки дымохода симметричны и сужаются по направлению к дымовой трубе под углом 45—60°. Задняя стенка строго вертикальна. Высота дымохода камина должна быть больше, чем у дымохода печи, а стенки — толще. Это объясняется тем, что для работы камина требуется значительно большее количество воздуха

Поэтому важно не допускать быстрого охлаждения камина. Толщина стенок дымохода камина, расположенного у наружной стены,— 1 кирпич, а стенок дымохода камина у внутренней стены или в центре помещения — ?кирпича

Дымовая заслонка располагается в дымоходе на высоте 20 см от топочного отверстия.

Дымовая труба. Высота — не менее 5—6 м от колосниковой решетки. Высота над уровнем кровли — 1 м. Кроме того, дымовая труба камина должна быть выше всех надстроек на крыше. Минимальная высота трубы над коньком для стойких к возгоранию кровель — 30 см, для легкосгораехмых кровель — 50 см. Внутреннее сечение трубы — 1/10—1/12 размера топочного отверстия. В любом случае, внутреннее сечение трубы не должно быть меньше 140×270 мм. В идеале, дымовая труба должна быть строго вертикальна, но в некоторых случаях допускаются отклонения от вертикали не более, чем на 30°.

Фундамент. Глубина — 0,5 м для одноэтажного дома и 0,7—1 м для двухэтажного дома.

Поддувальный канал. Внутреннее сечение — не менее 200 см2.

Таблица Основные параметры камина

Площадь отапли­ваемого помеще­ния, м2	Портал	Топливник	Внутрен­нее сечение дымо­хода, см
ширина, см	высота, см	глубина,см	высота горловины, см
14-16	55	50	35	12	14×27
16-18	60	53	36	12	14×27
18-20	65	56	37	12	14×27
20-24	70	60	38	13	27×27
24-30	75	65	40	13	27×27

Большие камины

Электрический камин размеры которого не позволяют с лёгкостью переставлять его с места на место и менять расположение, относится к категории больших. За счёт своей массивности и громоздкости, такие модели имеют достаточно высокую стоимость, большой разнообразный функционал.

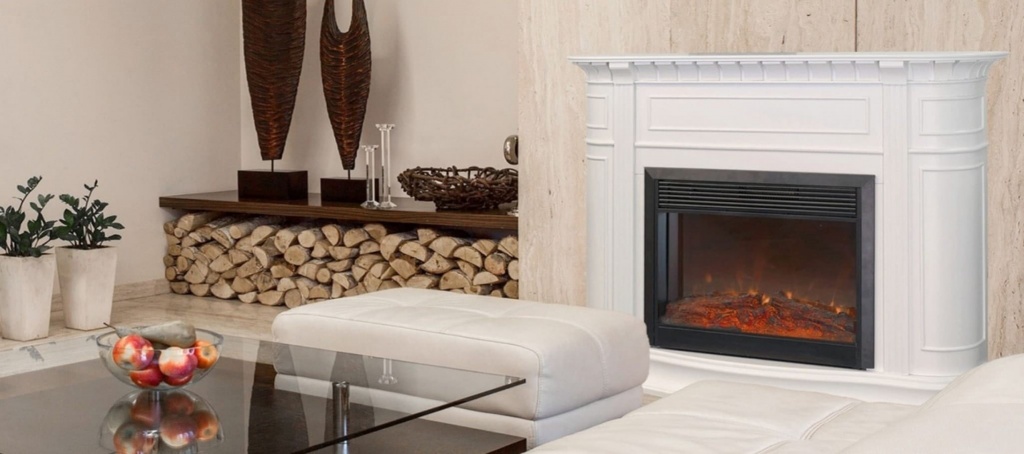

Белый цвет портала, выгодно сочетается с топкой и другими элементами интерьера

Большой очаг в интерьере каминного зала частного дома

Угловые конструкции имеют свои преимущества и позволяют

Большой размер камина электрического наделяет его следующими особенностями и преимуществами:

1. Большой размер электрического камина, делает его более заметным и позволяет посредством его правильного и расположения выгодно расставить необходимые акценты и добиться полной гармонии;
2. Большой функционал позволяет при необходимости регулировать уровень мощности, включать и выключать звуковое и визуальное расположение, наслаждаться эффектом максимально реалистичного пламени (функция парообразования), выполнять одновременный обогрев и увлажнение помещения. Самые дорогие модели способны синхронизироваться с ПК, смартфонами и другой техникой, имеют возможность дистанционного управления;
3. Большой размер электрокамина позволяет добиться максимально возможной теплоотдачи;
4. При желании к покупному очагу можно подобрать стильный портал. Такое обрамление выгодно подчеркнёт существующий стиль и тенет хорошим, выигрышным дополнением к вашему интерьеру;
5. Встраиваемые модели устанавливаются в специально подготовленную нишу в стене. Несмотря на свою массивность и достаточно большие габариты, такие камины позволяют выгодно экономить свободное пространство, что актуально даже для помещений с большой площадью.

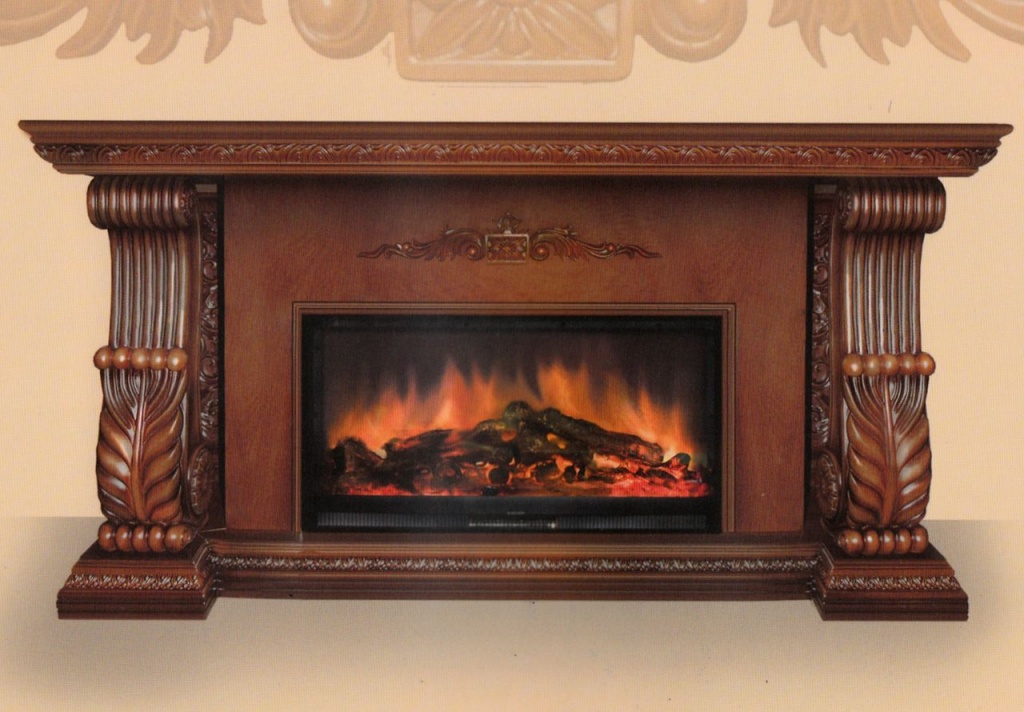

Массивный классический очаг, в обрамлении деревянного портала

Габаритные размеры большого пристенного камина, идущего в комплекте с обрамлением

Цена на такие изделия начинается от 28 000 руб. и зависит от функционала, возможностей и материалов отделки очага, портала. Самые дорогие модели имеют отделку золотом, драгоценными камнями, редкими природными минералами.

Определяемся с размерами идеального мангала своими руками

Если решено изготовить конструкцию своими руками, стоит отказаться от стандартов и стать обладателем мангала с идеальными размерами. Такое изделие будет более удобно в эксплуатации и прослужит длительное время. Предлагаем разобраться, как найти оптимальные параметры.

Индивидуальный подход – лучшее решение ФОТО: pechiexpert.ru

Какая должна быть высота и длина мангала: рекомендуемые значения

О том, какая должна быть высота мангала, стоит задуматься заранее. Данный параметр выбирается индивидуально. Она не должна быть низкой или высокой, чтобы не испытывать в процессе приготовления шашлыков дискомфорта. Именно поэтому данный параметр выбирается с учётом роста человека, который будет им чаще всего пользоваться. В среднем, высота мангала для шашлыка должна быть 75–125 см.

Высота зависит от ряда параметров ФОТО: info.sibnet.ru

Длину выбирают с учётом количества одновременно приготавливаемых шашлыков. Если одновременно будет использоваться 6 шампуров, достаточно 60 см. Если же одновременно будет готовиться 10 шашлыков, то длину увеличивают до 1 м.

Длину выбирают с учётом количества приготавливаемых шашлыков ФОТО: dieta.spb.ru

Статья по теме:

Ширина и глубина

Ширину выбирают с учётом длины шампуров, которыми планируют пользоваться. Обычно их длина составляет 45–50 см при рабочей 30–35 см. С учётом этого, глубина мангала для шашлыка должна быть максимум 40 см. Увеличение поперечных размеров приведет к неправильному расходу вырабатываемого тепла.

Глубина обычно составляет около 15–20 см. При проработке чертежа мангала для шашлыка из железа, размеры выбирают с учётом того, чтобы можно было сформировать слой углей толщиной 5–10 см. При этом, между мясом и слоем угля должно быть около 8 см. Если планируется использовать дрова, глубину делают немного больше. В этом случае, для обеспечения оптимального теплового воздействия, толщина формируемого слоя углей должна быть намного больше.

Глубина не более 20 см ФОТО: a.d-cd.net

Толщина стенок

Это достаточно важный параметр, влияющий на долговечность изготавливаемой конструкции. При этом стоит учитывать мобильность устройства для жарки. Для стационарной модели стоит выбрать листы толщиной до 8 мм. Если же конструкцию планируется периодически переносить с одного места на другое, правильным размером мангала станет толщина до 4 мм, так как такое изделие будет весить намного меньше.

Чем толще металл, тем лучше ФОТО: a.d-cd.net

Правильная высота ножек для мангала: способ определения

Высоту ножек для мангала определяют с учётом роста главного исполнителя блюда. Чтобы найти суммарную высоту надо согнуть руку в локте и измерить расстояние от локтя до земли. Требуемый параметр в этом случае будет равен разности между найденным значением и высотой конструкции в целом.

Высота ножек зависит от роста владельца ФОТО: cs2.livemaster.ru

Расстояние между шампурами на мангале: выбираем оптимальное

Чтобы в процессе приготовления блюда можно было с лёгкостью перевернуть шампур, стоит особенно тщательно выбрать расстояние между шампурами на мангале. Его выбирают минимум 5 см. Для удобства пользования делают специальные прорези.

Между прорезями минимум 5 см ФОТО: oleor.ru

Маленькие электрокамины

Маленький электрокамин в интерьере

Камины маленького размера самые востребованные за счет своей мобильности, функциональности и практичности. Их габариты, в среднем, составляют 59х60х30 см. Выпускаются трех видов:

• приставные;
• напольные;
• встроенные в стену, имитирующие «живую» картину.

Преимуществом маленьких электрокаминов является возможность их установки в любой части квартиры. Они эффектно смотрятся в стене под телевизором, на кухне в гарнитуре, на отдельной колонне. Трудности, с которыми придется столкнуться – это установка, поэтому, несмотря на свою мобильность, они редко меняют место локации.

Стоимость варьируется от 10 000 до 250 000 рублей. Такой большой разрез цен объясняется функциональностью и дизайном конструкции. Так, камин со встроенной функцией увлажнения и имитацией горения дров обойдется дороже, чем оборудование с обычной визуализацией пламени.

Другие важные размеры каминов

Во время эксплуатации большую роль имеет правильный размер топки камина. Это относится, прежде всего к глубине топки. Слишком глубокая топочная камера с одной стороны, позволит вместить больше топлива. Но с другой стороны, увеличения времени горения дров от этого не получится – большая глубина увеличивает скорость отвода продуктов горения, а значит и скорости сгорания дров. Проще говоря, тепло будет буквально уходить в трубу.

Небольшая глубина камеры сгорания приводит к тому, что будет отсутствовать нормальная тяга. И даже при небольшом ветре комната будет наполняться дымом и копотью

Поэтому так важно выдержать золотое сечение для размера топочной – соотношение глубины к высоте камина 2/3

Потребляемая мощность

Поскольку электрокамин является обогревателем, одна из основных его характеристик – электрическая мощность прибора. В этом плане можно выбрать любое изделие, начиная с миниатюрных моделей, практически не выделяющих тепла и выполняющих только декоративные функции, до полноразмерных каминов, с помощью которых может отапливаться городская квартира или часть жилого дома. Такой электрический камин можно выбрать мощностью до нескольких киловатт.

Чтобы правильно выбрать мощность электрокамина, рекомендуем руководствоваться следующим соотношением: для отопления 10 квадратных метров комнаты нужно не менее 1 кВт мощности. Т.е. для спальни или же гостиной рекомендуется выбирать модель, мощностью не менее 1,5 кВт, если выбор электрического камина осуществляется в целях обогрева помещения, а не просто для декора.

Это интересно: Порядовка камина — разбираем основательно

Особенности расчета дымохода

Чтоб предотвратить образования конденсата и обеспечить хорошую тягу важно установить дымоход, площадь выходного отверстия которого должна быть 1/8-1/15 от площади топки. В нашем случае установите дымоотводный канал 20х26 см, который имеет площадь 0,052 кв

м, что приблизительно составляет 1/10 от значений топки

В нашем случае установите дымоотводный канал 20х26 см, который имеет площадь 0,052 кв. м, что приблизительно составляет 1/10 от значений топки.

Размеры каминов при высоте дымовой трубы 10м Также важно обеспечить достаточную длину дымохода. Не делайте его слишком высоким, больше 10 м

Это негативно повлияет на качество отопления. Слишком низкий дымоход не сможет вывести все продукты горения, что приведет к задымленности помещения. Оптимальный размер дымоотводной трубы – 4-5 м. Если у вас получается большое значение, установите трубы с дополнительными коленами и изгибами.

Трубопровод для отвода угарного газа должен размещаться на расстоянии 25 см до основных балок перекрытия, несущих стен и перегородок.

Что еще не учли

Все габариты, которые были перечислены выше, находятся в определенной зависимости друг от друга. За исходную точку расчета мы предлагали взять площадь комнаты, что является вполне обоснованным решением. Однако в некоторых случаях задачу приходится решать с конца. Например, если в доме обустроен дымоход, который по своим функциям соответствует требованиям для каминов. Тогда все расчеты придется начинать от площади канала.

Есть определенные показатели, которые не связаны математической зависимостью, но являются определяющими для нормальной работы камина.

• Высота каминного окна от пола может быть около 0,3-0,4 м (в зависимости от наличия ниши для хранения дров).
• Подиум для портала выступает от его границ спереди на 0,5 м, а по бокам на 0,3 м.
• Угол дымового зуба равен 20° градусов.
• Боковые стенки топки сужаются в сторону дымохода, образуя угол с нормалью от 45° до 60° градусов.

Теперь вы знаете все о формировании геометрических размеров камина. Удобнее ли пользоваться этими знаниями или готовыми таблицами, чтобы понять, какая должна быть ширина камина, его высота? На этот вопрос каждый мастер дает персональный ответ.

Конфигурация топочного отверстия

Габариты топки в первую очередь зависят от площади комнаты, в которую нужно отапливать

Ее нужно разделить на 50, чтоб получить рекомендуемое значение этого важного конструктивного элемента

Зависимо от полученной цифры определяют высоту и ширину отверстия. Чтоб было удобно использовать топку, закидывать дрова, не делайте ее слишком узкой или низкой. Рекомендуемая пропорция для нее 2:3, где ширина должна быть больше.

Чтоб получить максимальное количество тепла при низких затратах дров, подберите оптимальную глубину камеры для горения дров. Если сделать топку неглубокой, можно получить задымленное помещение. При регулярном отоплении дома, он станет непригодным для жилья. Глубина топочного отверстия должна составлять 2/3 от высоты камина.

Размеры камина в зависимости от площади помещения

Для примера произведем расчет для жилого помещения 28 кв. м.

• 28/50=0,56 кв. м. – такую топку необходимо разместить в помещении.
• Размер камина составляет 61х92 см. Площадь топочного отверстия 0,61·0,92=0,5612 кв. м., что полностью удовлетворяет условиям расчета.
• Рассчитываем глубину камеры (610·2)/3=406,7 мм. Округляем и получаем, что глубина топки составляет 40 см.

Стандартные и нестандартные решения

Фальшкамин может быть со сменным или со встроенным очагом. Сменный очаг, в отличие от встроенного, нужно будет покупать отдельно. Обычно в каждой модели есть два режима – это декоративный режим и режим обогревания.

Оригинальным фальшкамин можно сделать при помощи необычного воплощения собственного дизайна. Самой распространённой, до недавнего времени, была модель с порталом из камней в стиле кантри. Сэкономит вам пространство и сделает уборку проще навесной камин, он кладется в нишу или на полку, прикрепленную к потолку.

Самыми распространёнными представителями стиля хай-тек являются печки с LED-подсветкой

Рекомендуется относиться к выбору теплопечки с особой осторожностью, если в семье есть маленькие дети

Небольшой уход, которого требует электрокамин – это замена лампочки. Чаще всего фирма-изготовитель камина одновременно выпускает и лампочки для него.

Разумеется, и у этих каминов возникают поломки, но их починка потребует гораздо меньше хлопот, чем починка дровяного или газового камина.

О достоинствах электрических каминов смотрите в следующем видеоролике.

Другие важные размеры каминов

Если ваш камин устанавливается на отдельный фундамент, при его заливке необходимо соблюдать некоторые требовния:

• Бетонное основание должно быть больше площади камина на 5-10 см с каждой стороны;
• Фундамент камина нельзя жестко скреплять с фундаментом дома, он должен отстоять от него не менее, чем на 10 см, и это рсстояние после затвердевния бетона необходимо засыпать песчаной подушкой;
• Высота фундамента должна быть ниже уровня чистового пола на 2 ряда кладки, то есть на 15 см. Перед началом возведения камина фундамент гидроизолируют рубероилдом в два слоя и выкладывают из кирпича основание по схеме первых двух рядов порядовки на цементный раствор.

Также необходимо соблюсти противопожарные расстояния в 25 см от трубы до балок перекрытия и стен, а сгораемые конструкции у стенок самого камина обезопасить с помощью толстой фольги.

Не менее важно правильно спроектировать площадь дымового отверстия и высоту дымохода, чтобы обеспечить хорошую тягу и исключить задымление комнаты. Площадь дымового отверстия должна быть в пределах 1:10…1:15 площади топки. Для примера, площадь одного кирпича составляет 0,03 квадртных метра, что соответствует площади топки 0,3-0,45 квадрата

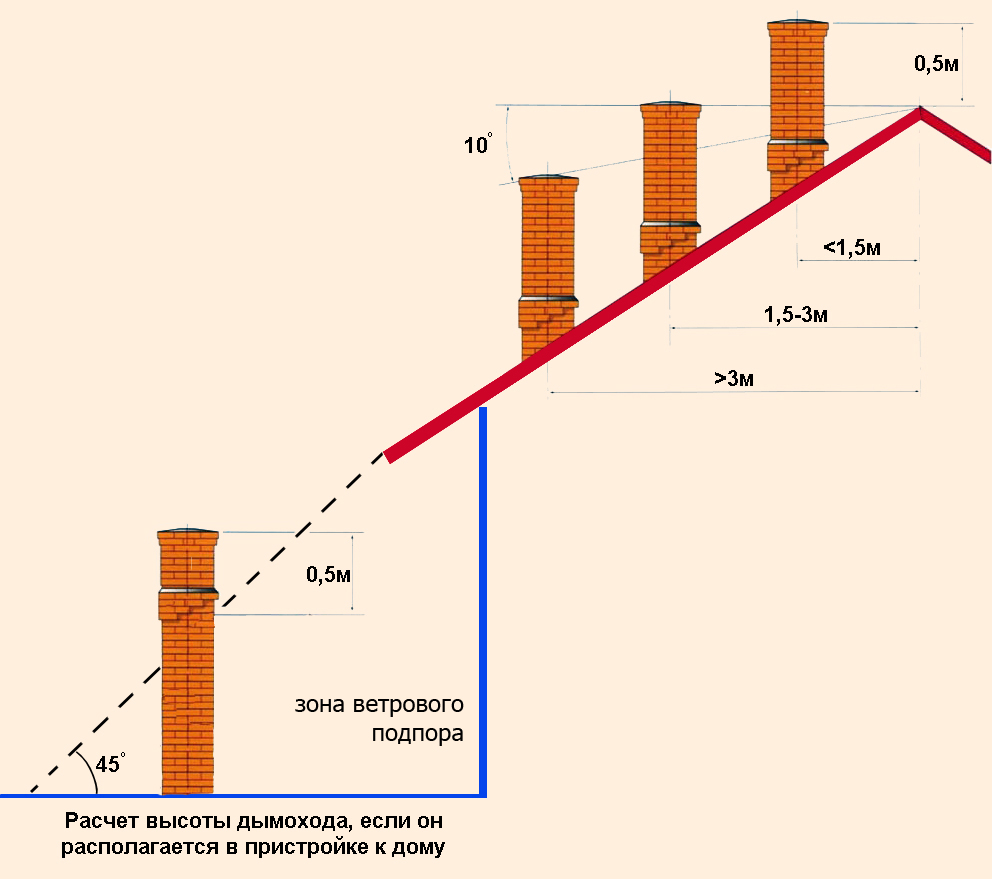

Высота прямой части дымохода должна быть такой, чтобы обеспечить устойчивую тягу – обычно ее делают в диапазоне 3-5 метров. Если высота трубы у вашего камина получается больше, нужно предусмотреть колена с изгибами, в противном случае тяга будет слишком сильной, и дрова будут прогорать моментально. Высота трубы над уровнем крыши зависит от расположения ее относительно конька, она должна соответствовать схеме

Для примера, площадь одного кирпича составляет 0,03 квадртных метра, что соответствует площади топки 0,3-0,45 квадрата. Высота прямой части дымохода должна быть такой, чтобы обеспечить устойчивую тягу – обычно ее делают в диапазоне 3-5 метров. Если высота трубы у вашего камина получается больше, нужно предусмотреть колена с изгибами, в противном случае тяга будет слишком сильной, и дрова будут прогорать моментально. Высота трубы над уровнем крыши зависит от расположения ее относительно конька, она должна соответствовать схеме.

02.08.2017

8669

Печник (Москва)

В первую очередь электрические камины предназначаются для создания уютной и комфортной атмосферы в доме или квартире. Размеры каминов электрических – это один из наиболее важных критериев, который обязательно следует учитывать при выборе.

От того насколько правильно выбраны размеры электрических каминов, напрямую зависит качество размещения модели в интерьере отведенной для его установки и размещения комнаты. В данной статье вы сможете подробно ознакомиться с выбором габаритов моделей и просмотреть лучшие фото подборки.

Готовая топка

Самый простой и выгодный вариант – это купить уже готовую топку в специализированном магазине и собрать для неё портал из кирпича. Сегодня можно встретить топочные камеры в различных ценовых категориях, от отечественных и зарубежных производителей.

Наиболее популярны чугунные и металлические топки. Однако не менее эффективными и стильными являются керамические камины. Многие модели оборудуются дверцами из огнеупорного стекла, что позволяет наслаждаться процессом горения в очаге огня.

Большой популярностью пользуются топки брендов Новаслав, Термофор и Kratki.

Если говорить об отдельных моделях, особое внимание необходимо уделить топке Эльба. Такая вставка устанавливается в сделанный своими руками или купленный в магазине портал

Линейка очагов сварена из высококачественной толстостенной нержавейки. Патрубок выполнен из чугуна, а фасадная часть дополнена большим прозрачным закалённым стеклом, которое имеет свойство к самоочищению.

Отсек, в котором происходит сгорание топлива, собран из шамотного огнеупорного кирпича. Это в свою очередь повышает такие параметры и показатели как теплоотдача и КПД конструкции. Срок службы таких топок за счёт высококачественных материалов достаточно продолжительный, а использование простое и комфортное. В зависимости от пожеланий, можно выбрать очаг определённых габаритов, формы, с угловым или классическим пристенным расположением в интерьере дома.

В этом видео рассматривается кладка несложного камина из кирпича своими руками за пять дней:

Возможно,

Кладка камина

Созревший фундамент застилается двумя слоями рубероида, после чего приступают к кладке тела камина:

1. Выкладывают 1-й ряд, который является сплошным. Здесь кирпичи устанавливаются на ребро. Каждый ряд сначала выкладывайте без раствора, чтобы определить, насколько кирпичи подходят друг к другу. Если блоки лежат ровно, скрепляйте их раствором (ширина швов — 3 мм), предварительно смачивая водой для лучшей адгезии.
2. В ряду №2 блоки укладываются на постель (плашмя). При этом в нем оставляют свободное пространство для установки зольного ящика.
3. Ряд №3 выкладывается согласно порядовке. Он содержит огнеупорные кирпичи, которые частично перекрывают зольный ящик и одновременно формируют дно топливника.

Общую перевязку для шамотной и обычной кладки делать нельзя, так как коэффициенты теплового расширения (КТР) у этих материалов сильно отличаются.

Кладка арки

В ряду №4 закладывается колосниковая решетка. Ее и другие металлические элементы следует устанавливать так, чтобы между ними и кирпичом оставался зазор в 5 – 10 мм — опять же из-за разницы в КТР. Этот зазор заполняют прокладкой из асбеста — шнуром или картоном.

В ряду №5 кирпичи слегка выдвигаются вперед, как бы образуя перекрытие.

Глубина как показатель эффективности

Этот показатель напрямую зависит лишь от параметров высоты, которую мы уже знаем, как рассчитывать. Для того чтобы узнать, какой размер должна иметь топка, нужно высоту разделить на три и полученный результат умножить на два. В нашем случае она будет равняться тридцати четырем сантиметрам.

 Учитывать необходимо то, что все параметры следует точно измерять, метод «на глаз» здесь не подойдет

Если не брать это требование во внимание, впоследствии может произойти сбой в работе камина. Так, увеличение глубины топки влечет за собой снижение теплоотдачи

А ее уменьшение приведет к задымлению.

 Подведем итог. Параметры дымохода зависят от площади топки и должны быть в десять – пятнадцать раз меньше полученной цифры.

Расчет размера конструкции камина

После того как определено помещение, в котором будет размещаться камин можно проводить расчеты основных параметров камина. Исходной точкой в этом процессе будет вычисление площади комнаты. Именно площадь комнат влияет на вычисление основных параметров – размера каминного окна, глубины топки, размеров задней стенки и высоты установки каминного зуба. Но сначала определяется площадь комнаты.

Вторым этапом выступает вычисление размеров каминного окна  – высоты камина и ширины топки. Зависимость этих показателей от площади помещения заключается в следующем – площадь окна наиболее эффективной топки равна 1/50 площади помещения. Полученное значение соответствует площади фронтальной части топки. Высота и ширина портала согласно стандартным размерам соотносятся между собой в пропорции 2:3. Зная эту пропорцию можно вычислить размеры топочного окна.

Третьим этапом выступает вычисление глубины топки и размеров задней стенки. Принято считать, что пропорция 2/3 наиболее удачная для соотношения высоты окна и глубины топки. Поэтому, зная размер высоты камина, можно вычислить и глубину топочной камеры.

Четвертым этапом проведения расчетов выступает расчет сечения дымохода. Здесь при вычислении минимального внутреннего сечения за основу берется показатель отношения площади окна топки к площади сечения дымохода. Сечение дымохода принимается в 10-15 раз меньше чем площадь портала топки. При этом следует помнить, что показатель в 1/10 берется для дымоходов квадратного или прямоугольного сечения. Показатель 1/15 площади применим для труб круглого сечения.

Еще одним показателем необходимым для расчетов выступает высота дымохода. Для двускатной кровли он зависит от расположения дымохода относительно конька. Если точка вывода трубы будет на расстоянии 1,5 метра от конька кровли, то трубу нужно делать выше кровли минимум на 0,5 метра. Если это расстояние больше, то в таком случае необходимо прибегнуть к геометрическим вычислениям. От горизонтали конька по скату, где расположена труба, проводится луч под углом в 10 градусов. Точка пересечения с вертикальной прямой, проходящей через дымоход и будет оптимальной верхней точкой дымохода.

Частые ошибки, допускаемые при расчете каминов

При проведении самостоятельных расчетов часто допускаются одни и те же ошибки. Такие ошибки чаще всего связаны:

Неправильным выбором размеров высоты камина. Как правило, в расчетах берется наибольшее значение, из-за чего вся конструкция получается неоправданно огромной.

Неправильным выбором места размещения камина.

Неправильным расчетом внутренних сечений топки, дымохода, размеров глубины и высоты топки.

Неправильным расчетом фундамента под конструкцию.

Данные ошибки обычно становятся очевидными по окончании работ, когда готовая конструкция получается с другими качествами, нежели планировалась.
