Как рассчитать размеры деревянных балок перекрытия

Самостоятельная заливка монолитного перекрытия

Несмотря на то, что монолитное перекрытие более чем на 30 % дороже по сравнению с плитами, по популярности оно им уступает незначительно. Его основные преимущества заключаются в возможности перекрывать пролеты любых форм и размеров. При этом все работы можно выполнить самостоятельно, но только при условии неукоснительного соблюдения технологии.

Монтаж опалубки

Заливка бетона производится в предварительно сооруженную опалубку, которая после бетонирования демонтируется. Ее можно арендовать или сделать своими руками из бруса (для вертикальных опор) и досок либо фанеры/OSB. Основные плюсы арендованной опалубки – телескопические (регулируемые по высоте) опоры и продуманная сборно-разборная конструкция.

Фото 6. Сооружение опалубки под монолитное перекрытие

Последовательность сооружения опалубки:

• Установка стоек-опор с шагом примерно 1 м на удалении от стен 200 мм.
• Укладка ригелей на вертикальные опоры для поддержания горизонтальной опалубки.
• Монтаж горизонтальной опалубки – готовой сборно-разборной или сделанной из досок или листов фанеры.
• Регулировка высоты стоек – верхний край горизонтальной опалубки должен находиться в одной плоскости с верхним краем несущих стен.
• Установка вертикальных элементов по периметру будущего перекрытия.

Армирование монолитной конструкции

На следующем этапе изготавливается армирующий каркас в виде 2-х сеток (верхней и нижней) с размером ячеек 200х200 мм или меньше. Для этого используется рифленая арматура сечением от 10 до 14 мм. Соединение прутов между собой выполняется с помощью вязальной проволоки, сварка не допускается.

Для обеспечения необходимого расстояния от нижней сетки до края плиты применяются специальные пластиковые фиксаторы.

Фото 7. Фиксаторы для нижней сетки

Верхний армирующий каркас устанавливается на самостоятельно сделанные из арматуры подставки.

Фото 8. Подставка для верхней армирующей сетки

Бетонирование

Бетон выгоднее заказать на заводе – его привезут в специальном «миксере», что позволит залить всю плиту за один раз и получить качественное монолитное перекрытие. Перед бетонированием необходимо установить короба и другие приспособления для формирования технологических отверстий, например, под дымоход, вентиляцию и инженерные коммуникации.

После заливки бетон требуется качественно уплотнить. Осилить такой объем с применением трамбовок и палок не получится, поэтому обычно используются специальные глубинные вибраторы.

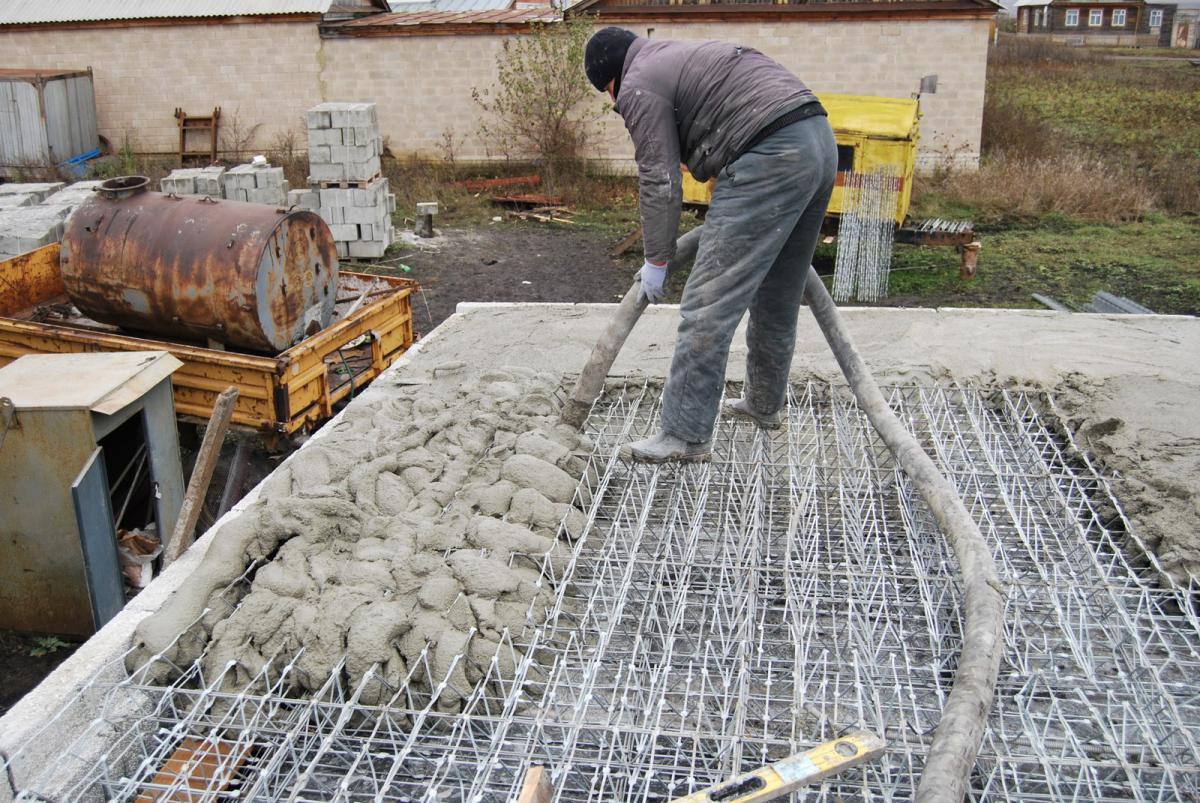

Фото 9. Бетонирование монолитного перекрытия

Регламентированный срок высыхания и набора бетоном эксплуатационной прочности составляет 28 дней. Но при хороших погодных условиях строительные работы можно продолжать уже по истечении 14 дней после бетонирования. Единственное ограничение – не следует сильно нагружать перекрытие – например, поддонами с кирпичом, блоками или другими материалами.

Технология устройств рассмотрена в представленном ниже видео:

https://youtube.com/watch?v=25j__zUQuiU

Достоинства и недостатки

Плюсы сборных плит перекрытия:

• быстрая установка;
• невысокая стоимость;
• прочность;
• длительный срок эксплуатации;
• несложность монтажа при помощи механизации;
• приличный уровень шумоизоляции.

Минусы: невозможность монтажа без применения специальной техники и наличие швов между изделиями.

В некоторых случаях, когда нет возможности применить изделия шаблонных параметров приходится использовать монолитную плиту перекрытия, которая готовится на месте самостоятельно, без применения строительной техники. Её характеризуют

• высокая надежность;
• возможность покрыть любые площади без швов;
• продолжительный срок службы, около 100 лет;
• пожаробезопасность.

Но есть и отрицательные стороны длительное время застывания раствора (около 4 недель) и необходимость установки дополнительных опор.

Особенности нагрузок в старых домах

При необходимости делать капитальный ремонт в здании строго образца, рекомендуется предварительно снять все старое половое покрытие и утепление и максимально точно определить его вес. Далее выбирать новые материалы, руководствуясь полученной цифрой старого покрытия, таки образом, чтобы нагрузка не была превышена. В противном случае лучше выбрать покрытие и утеплитель из другого материала с более легкой общей массой (и сделать после изменения проверочный расчет).

Специалисты советуют быть особенно внимательными при размещении в старых домах, современной мебели и сантехники, которая значительно габаритнее и скорее всего больше весит (сауны, джакузи и т.д.). В таком случае лучше всего обратиться к профессионалам, которые грамотно сделают расчеты допустимых нагрузок, как кратковременных, так и статистических. Это связано с тем, что статистические нагрузки имеют свойства накапливаться, и в течение долгого времени могут привести к провисанию плиты. И наоборот, кратковременная нагрузка – это характеристика, которая в основном действует на прочностные показатели плиты.

Особенности выбора

В одной и той же постройке могут быть использованы перекрытия различного типа. Это определяется следующими факторами:

• Для перегородки между первым этажом и подвалом, который не отапливается, лучше выбирать дерево, так как оно обладает низкой теплопроводностью;
• Перекрытие чердака – ЖБИ или дерево? Для чердака может быть использовано легкое деревянное перекрытие. Такое решение позволит снизить нагрузку на фундамент и удешевить стоимость постройки.
• Под помещениями с повышенной влажностью – душевая, ванная, совмещенный санузел, рекомендуется устанавливать железобетонное перекрытие, так как оно способно обеспечить лучшую гидроизоляцию.
• Выбор материала зависит от площади участка и его расположения. Если применение спецтехники затруднено, то от железобетонных плит стоит отказаться в пользу легких деревянных конструкций, которые можно собрать вручную.
• Грунт на территории также влияет на материалы для строительства. На грунтах с низкой несущей способностью невозможно строительство из железобетона, поэтому дерево может стать альтернативой.
• Дерево можно использовать в непосредственной близости от камина, котла отопления, дымохода только в том случае, если оно обработано теплоизоляционным швом.

Как мы выяснили, железобетон является более надежным, функциональным и долговечным материалом для межэтажных перегородок. Кроме того, в отличие от дерева он обладает высокой пожарной безопасностью. Поэтому лучше использовать железобетонные плиты, если нет факторов, которые этому препятствуют.

Требования, выдвигаемые к перекрытиям между этажами в частном доме

Межэтажные перекрытия в доме должны соответствовать следующим требованиям:

• Достаточная прочность – обеспечивает устойчивость к нагрузкам как от собственного веса, так и полезных (мебель, техника, люди и т.д.). Величина последних определяется в зависимости от назначения помещения и особенностей его оснащения. Для чердачных горизонтальных конструкций нагрузка обычно не превышает 100 кг/м2, а для цокольных и междуэтажных – 200 кг/м2.
• Жесткость и достаточная толщина межэтажного перекрытия в частном доме – обеспечивают стойкость конструкции к прогибу под воздействием нагрузок.
• Хорошая звукоизоляция – ее уровень определяется строительными нормами в зависимости от назначения помещения.
• Хороший уровень теплоизоляции – актуально для конструкций, разделяющих этажи с разницей температур от 10 °C (например, при устройстве перекрытия для первого этажа и подвала или чердака).
• Предел огнестойкости – ни один материал не способен противостоять открытому огню на протяжении длительного времени, но его значение должно быть как можно больше. Так, для конструкций из железобетона предел огнестойкости составляет примерно 60 мин., из дерева, защищенного слоем штукатурки – 15 мин., из дерева без защиты огнестойкими материалами – и того меньше.

Рисунок 1. Перекрытие по деревянным балкам и сборно-монолитное

Классификация видов перекрытий

На современном строительном рынке существует четыре основных вида плит перекрытий в зависимости от предназначения и локализации:

1. Междуэтажные (разделяют жилые этажи, в том числе и мансардный);
2. Подвальные (для разделения подвала от жилого этажа);
3. Цокольные (разделяющие жилой этаж и холодное подполье);
4. Чердачные (для разделения жилого этажа от неотапливаемого чердака).

В зависимости от конструктивного решения несущей части перекрытия делится на:

1. Балочные (в состав входят несущие балки и заполнитель);
2. Безбалочные (изготавливаются из однородных элементов, например, панелей-настилов и плит-настилов).

Рассмотрим более подробно каждый тип.

Заливка бетоном монолитного перекрытия.

Бетон для заливки монолитного перекрытия рекомендовано приобретать на комбинате — изготовителе, что намного облегчает дальнейшую работу. При заливке бетонного раствора ровным слоем «с колес», обеспечивается отличная твердость монолита. Это не относится к плите залитой ручным способом, с остановками на ожидание, пока готовится свежий раствор. Оптимальным является способ, когда бетон заливается в один заход с толщиной заливки 20 сантиметров. Не забывайте о технологических отверстий, к примеру, шахты дымохода или вентиляции.

Процесс уплотнения бетона, также выполняется с использованием глубинных и поверхностных вибрационных аппаратов. Работоспособность данным устройствам обеспечивается подачей сжатого воздуха (пневмовибраторы) или электрического тока (электровибраторы).

Заливка бетоном монолитного перекрытия.

Если конструкция массивная, то укладка бетона производится с применением глубинного вибратора, а поверхностные вибраторные устройства применяют для уплотнения бетона в плитах перекрытий и при устройстве полов. Наружные вибраторы используют для уплотнения тонкостенных конструкций с густым армированием. Время применения вибраторного аппарата будет зависеть от таких параметров бетона, как пластичность и подвижность и может составлять от 30 секунд до 1 минуты.

Если бетонная смесь прекращает осаживаться и на ее поверхности появляется цементное молочко, то это говорит о том, что вибрирование выполнено полностью.

Для того чтобы избежать расслоения бетонного раствора, надо избегать лишней вибрации. Оптимальным шагом перестановки для внутренних вибрационных аппаратов, является шаг от одного до полутора радиуса их действия.

По окончанию всех работ перечисленных выше, монолитное перекрытие оставляют на 28 суток, для просыхания и набора прочности. Первые 7 дней производят увлажнение поверхности. Через месяц наступает момент, когда опалубку можно снять.

Виды железобетонных конструкций и область применения

Монолитные плиты подходят для использования в массивных строениях из камня или кирпича. В кирпичном доме такое перекрытие создает диск, придающий зданию дополнительную жесткость

При укладке межэтажного ж/б перекрытия важно выбрать тип его изготовления:

Оба этих способа распространены в настоящее время, но постепенно первый вытесняет второй. Главные недостатки монолитного перекрытия – стоимость опалубки и необходимость выжидания времени затвердевания бетона. К достоинствам можно отнести:

• высокая скорость укладки;
• уменьшение финансовых затрат;
• отсутствие необходимости в сложной грузоподъемной технике;
• возможность заливки плиты сложной конфигурации в плане;
• надежность и прочность.

Схема монолитной конструкции

К достоинствам сборной технологии относится:

• высокая скорость монтажа;
• нет необходимости ждать.пока бетон наберет прочность;
• надежность и прочность;
• более простая технология изготовления.

Недостатков у этого способа чуть больше, чем у предыдущего:

• большая масса отдельных элементов;
• возникает необходимость в грузоподъемной технике (автокран);
• ограниченное количество типоразмеров, сложность в перекрытии помещений необычных форм.

Схема сборного изделия Выбор между технологиями, по которым будет возводиться перекрытие между этажами, зависит от предпочтений будущего владельца дома и экономических соображений. Если расстояния между несущими стенами далеки от стандартных, потребуется большое количество нетиповых изделий, что приведет к удорожанию стройки. В этом случае лучше остановиться на монолитном варианте.

Устройство отбортовки плиты перекрытия

По завершении устройства опалубочной фанеры на перекрытии, начинают устройство бортов по периметру палубы. Отбортовка бывает как заводского изготовления со своими крепежными деталями и нюансами, но чаще кустарного. Кустарную отбортовку изготавливают непосредственно на стройплощадке, перед устройством первого перекрытия объекта.

Крепление для дополнительных стоек

Состоит отбортовка либо из цельной доски, либо полосок фанеры нарезанной вдоль длины листа и шириной равной толщине перекрытия, плюс 2-5 см. Отбортовка крепится по длине на раскосы фанеры либо доски длиной 20-30 см при толщине перекрытия 20 см.

Последний этап устройства палубы — это монтаж дополнительных опорных стоек между основными несущими, ставятся они, как
правило, в метре друг от друга, точное расстояние всегда можно посмотреть в каталогах производителей. Крепятся к ригелю специальными замками защелками, обычно без треног. Этот этап монтажа палубы производят в любой момент после работы геодезистов по доведению ее до проектной отметки.

В конвейерном цикле работ, любой из описанных этапов может начинаться параллельно с другим, и часто случается, что на одном краю перекрытия работы еще не начались, а на другом уже идет армирование. Организация этих этапов работ в нужной последовательности и является задачей бригадира монолитной бригады и ИТР на объекте, успешное и грамотное решение которой, решающим образом влияет на то как быстро опалубка монолитной плиты будет смонтирована и  на успех всего хода строительства в целом.

https://youtube.com/watch?v=5-OaCOVTm4E

Порядок расчёта

Определить шаг балок деревянного перекрытия, их размеры и количество помогает предварительный расчёт. Перед проведением таких операций необходимо:

• провести замеры пролёта между несущими стенами жилого здания;
• рассчитать нагрузку, которую будет испытывать перекрытие после монтажа;
• провести расчёт сечения и шага балок по специальным таблицам.

Длина балок основания для устройства крыши состоит из размера пролёта и необходимой величины запаса в пределах 10–15 см для устройства надёжного перекрытия при опоре на стену. Длина пролёта – расстояние между внутренними частями противоположных стен в жилом доме или любой другой постройке. Самым популярным вариантом в частном строительстве считается расстояние от 2,5 до 4 м. При величине пролёта больше 6 м для монтажа перекрытия используются деревянные фермы.

Точные расчёты может выполнить только специализирующаяся на этом строительная организация. При самостоятельных вычислениях отталкиваются от следующих значений:

• общая нормативная нагрузка на квадратный метр перекрытия при использовании утеплителя (минеральной ваты) составляет 130 кг/м2;
• при использовании толстых досок и тяжёлого теплоизоляционного материала нормативная нагрузка увеличивается до 150 кг/м2, общая с учётом коэффициента безопасности 1,3 – до 245 кг/м2;
• в мансардном помещении на перекрытие действуют временные нагрузки от установки мебели или перемещения людей – общая нагрузка составит 350 кг/м2;
• общая нагрузка для междуэтажных пролётов не менее 400 кг/м2.

https://youtube.com/watch?v=sofrWRwZMVY

Все указанные величины считаются базовым значением для дальнейших расчётов.

Какие характеристики следует учитывать?

Самые важные параметры, которые учитываются при расчете — это длина и ширина МПП. При этом нужно учитывать, что в реальности длина перекрытия, возможно, будет отличаться от расчетного параметра пролета. Под пролетом подразумевают расстояние между несущими стенками, выполняющими роль опор, поскольку они должны поддерживать плиту. Отсюда следует, что пролет — это характеристика объекта в ширину и в длину. Для определения пролета применяют обычную рулетку, замеряя расстояние между стенками.

На расчет МПП значительное влияние оказывает варианты размещения опор. Плита по-разному устанавливается на несущие стенки, либо в роли балки с жестким защемлением на несущих стенах в качестве опор, либо как балка консольного/бесконсольного типа.

В роли опор для перекрытий служат стенки, возведенные из различных стройматериалов: традиционный кирпич или блоки из легких бетонов. Поэтому расчет МПП выполняется с учетом стенового материала, их способности выдерживать собственный вес. Если для кирпича проблем не существует, то легкобетонные блоки должны быть предварительно усилены армопоясом, рассчитанного на конкретную массу МПП.

Часто расчет монолитной конструкции выполняется для разновидности плиты в качестве шарнирно-опертой балки бесконсольного типа.

Первый этап: определение расчетной длины плиты

Плита перекрытия может быть абсолютно любой длины, а вот длину пролета балки уже необходимо высчитывать отдельно.

Реальная длина может быть абсолютно любой, а вот расчетная длина, выражаясь другими словами, пролет балки (в данном случае плиты перекрытия) – совсем другое дело. Пролетом является расстояние между несущими стенами в свету. Это длина и ширина помещения от стенки до стенки, следовательно, определить пролет довольно просто. Следует измерить рулеткой либо другими подручными средствами данное расстояние. Реальная длина во всех случаях будет большей.

Железобетонная монолитная плита перекрытия может опираться на несущие стенки, которые выкладываются из кирпича, камня, шлакоблоков, керамзитобетона, пено- либо газобетона

В подобном случае это не очень важно, однако в случае, если несущие стенки выкладываются из материалов, которые имеют недостаточную прочность (газобетон, пенобетон, шлакоблок, керамзитобетон), также необходимо будет выполнить сбор некоторых дополнительных нагрузок

Данный пример содержит расчет для однопролетной плиты перекрытия, которая опирается на 2 несущих стенки. Расчет плиты из железобетона, которая опирается по контуру, то есть на 4 несущих стенки, или для многопролетных плит рассматриваться в данном материале не будет.

Чтобы то, что было сказано выше, усваивалось лучше, следует принять значение расчетной длины плиты l = 4 м.

Длина трубок водяных полов при монтаже

Причем желательно, чтобы длина одного замкнутого контура не превышала 80-100 метров. Поэтому в помещениях площадью свыше 30-40 м2выполнять монтаж теплых водяных полов стоит уже в два или три контура. Иначе при большей их длине жидкость будет остывать уже на половине своего пути.

Ограничение длины труб

Из примера расположения двух «улиток» в комнате 6×6 м с шагом между трубами 20 см наглядно видно, что длины контуров без учета длины на подключение их к котлу (читай прибавляем длину коридора и заводки на котел) уже составили почти 90 метров.

После этого по периметру помещения по низу стен обязательно наклеивается специальная демпферная лента. В процессе нагрева теплого пола стяжка будет расширяться в объеме и для того, чтобы она не потрескалась, вдоль стен при помощи такого демпфера оставляется зазор в несколько миллиметров, которого вполне хватит компенсировать эти процессы.

Демпферная лента

К сведению. В качестве демпфера вполне можно использовать и обрезки от подстилающего полистирола или любой другой пористый материал, способный компенсировать расширение стяжки в горизонтальных направлениях.

Ну и на финальном этапе устраивается стяжка. Толщина стяжки водяного теплого пола не должна быть меньше 3 см над трубой, лучше не меньше 5 см. Как правильно устраивать стяжку читайте в этой статье.

Рациональная высота перекрытия

Решение о длине стен принимается на этапе планирования жилья, до начала строительства. Поскольку стандартов этого размера нет, его выбирают исходя из назначения здания. Средняя высота потолков в частном доме равна 2,7 метра, в летнем домике – 2.6 метра, в бане – 2.5 метра.

Максимальный уровень перекрытий делают в больших коттеджах, а маленький частный дом смотрится со стенами до 2,8 м. При большем размере перекрытия в маленьком коттедже создастся неуютное ощущение.

Геометрические параметры помещения

Эксперты сходятся во мнении, что потолок в частном доме должен быть от 2,6 до 3 м. На итоговый результат влияют геометрические параметры помещения и планировка. Например, высота холла и коридорных помещений может иметь минимальные размеры, кухни или гостиной – максимальные, высоту мансарды определяют исходя из угла наклона крыши.

Благодаря верным подсчетам при проектировании, удастся избежать неприятностей с установкой многоуровневых потолков, размещением предметов мебели и декора.

Чем измерить толщину?

Многих частных застройщиков, которые заказали строительство рассмотренных в этой статье сооружений компаниям или частным лицам, и не имеющим возможности наблюдать за работой лично, интересует вопрос контроля качества работ в части соблюдения подрядчиками проектной толщины бетона.

В этом случае понадобится прибор для измерения толщины бетона. Учитывая высокую стоимость подобного оборудования(250-260 тысяч рублей), есть смысл взять его в аренду на время проведения приемочных испытаний.

Толщиномер бетона TC300

Одним из оптимальных вариантов оборудования для контроля толщины бетонных сооружений является прибор «Толщиномер бетона TC300». Стоимость аренды подобных приборов доступна и находится в пределах 300-500 рублей в сутки с внесением соответствующего возвращаемого денежного залога.

Потолочные перекрытия в доме между этажами – классификация и разновидности

Классификация предусматривает разделение защитных конструкций по следующим признакам:

• месту размещения;
• основному назначению;
• конструктивному исполнению;
• методу сооружения.

По размещению защитные конструкции делятся на виды, имеющие следующее назначение:

• чердачные. Теплоизолируют жилую часть строения, создавая надежный барьер с холодным чердаком. Сооружаются с использованием утеплителей, которые не разрушаются в условиях повышенной влажности и скачков температуры. Включают слой пароизоляции;
• межэтажные. Разделяют внутреннее пространство жилого дома на самостоятельное помещения, каждое из которых имеет свое назначение и отличается стабильным микроклиматом. Не требуют применения влагоизоляционных и теплозащитных материалов и выполняют свое главное предназначение, связанное со звукоизоляцией;
• подвальные. Надежно изолируют цокольную часть строения, которая не отапливается, и жилые комнаты. Слой утеплителя предотвращает тепловые потери.

Подвальные перекрытия

В зависимости от конструктивных особенностей перекрытия разделяются на следующие группы:

• балочные. Они выполнены в виде горизонтальных ригелей, заполнителя, размещенного в межбалочном пространстве, и материала, формирующего пол или потолок;
• безбалочные. Они выполнены из самостоятельных панелей из железобетона, изготовленных на предприятиях, или отдельных плит, усиленных стальной арматурой;
• комбинированные. Это сборный вариант несущей основы, выполненный из силовых брусьев, между которыми размещаются цельные блоки.

Рациональная высота перекрытия

Любой хозяин, затевая строительство дома, хочет определить, какой уровень потолка будет оптимальным для каждой из комнат его дома. Такой подход представляется вполне естественным, ведь после окончания строительства здания его необходимо обживать – что предполагает обслуживание и уход, так что ограничиться только наслаждением от красоты сооружения не получится. Комфортная высота потолков определяется из следующих принципов:

• собственные пожелания;
• учет эргономических правил, норм;
• стандартизированные строительные размеры.

Чертеж и разрез частного дома

С эргономической стороной необходимо предварительное ознакомление, хотя бы с самыми основными нюансами.

Данная наука направлена на исследование вопросов максимальной функциональности человека через его наиболее эффективное взаимодействие с внешней средой. Так, для определения оптимальной высоты потолка помещения нужно знать, по какому назначению будет впоследствии использоваться комната, расположение бытовых предметов, наличие декораций.

Главный параметр – это площадь помещения. Есть негласное устойчивое правило: большая площадь – высокие потолки. Небольшое помещение с высокими перекрытиями будет вызывать дискомфортные ощущения, выглядеть не эстетично. Большое зальное помещение с высотой 2,5 метра также вызовет ощущение дискомфорта, поскольку перекрытия будут как бы давить на человека.

Разрез с высотными отметками

Существует еще один действенный способ определить, какой уровень потолка будет оптимальным в частном доме. Попросите наиболее рослого члена семьи вытянуть руки кверху, полученный размер необходимо увеличить на 4–5 см. Сложив полученные значения, вы определите оптимальное значение конкретно для вашего случая.

Смотрите интересное видео ниже на эту тему.

https://youtube.com/watch?v=yFOkWxHISt8

Перекрытия из железобетонных балок

Такие перекрытия монтируются на пролетах от трех до 7,5 метров. Однако здесь не обойтись без специальной подъемной техники. Вес балок составляет от 175 до 400 килограмм.

Преимуществом использования железобетонных балок является возможность перекрывать большие пролеты. Ну а необходимость применения грузоподъемного оборудования является значительным недостатком.

Железобетонные балки укладываются на расстоянии 600-1000 мм. Заполнение межбалочного пространства устраивают в виде легкобетонных плит или пустотелых легкобетонных блоков (при дощатых полах или паркетных используют плиты, а при полах из линолеума или паркету по бетонному основанию — пустотелые блоки).

Швы между балками и плитами заполняют цементным раствором и затирают. Чердачные перекрытия обязательно утепляют, междуэтажные — звукоизолируют, цокольные перекрытия также утепляют.

Способы установки

Существует 3 основных способа опирания пролётных конструкций на стены, каждый из которых имеет как преимущества, так и недостатки:

1. По двум сторонам – плита работает по классической балочной схеме, как изгибаемый элемент, под действием постоянных и временных нагрузок. Подходит для монтажа в любом помещении.

   Плюсы: конструкция поддаётся элементарному расчёту, исключающем ошибки при подборе типа перекрытия. Минусы: повышенное значение опорных реакций приводит к необходимости обеспечения глубокой заделки пролётного элемента в стену для увеличения площади контакта.

2. По трём сторонам

   По двум коротким и одной длинной стороне.

   . Конструкция используется при необходимости формирования двухсветного пространства в высоком помещении, либо при устройстве лоджии в плоскости фасада здания. Существует 2 подвида такого опирания:

Плюсы: в обоих случаях площадь контакта увеличивается, по сравнению с опиранием по 2 сторонам. Соответственно, давление от веса плиты на 1 см2 снижается, и глубину заделки допускается уменьшить.

Минусы: перекрытие перестаёт подчиняться линейной зависимости при расчёте по 2 группам предельных состояний.

При опирании возникают неравномерные прогибы, когда одна длинная сторона полностью лежит на опоре, а вторая выполняет роль пролётной конструкции, деформируясь под нагрузкой. Если рядом с такой плитой лежит элемент перекрытия, опёртый по 2 сторонам, то разница в прогибах может быть заметна невооружённым глазом.

По четырём сторонам – плита накрывает единой конструкцией всё пространство комнаты. Применяется, когда к помещению предъявляются особые требования (например, по обеспечению герметичности перекрытия). Плюсы: минимальное давление на опоры исключает локальное смятие. Допускается уменьшение площади контакта перекрытия со стеной.

Минусы: при соотношении сторон плиты a/b или b/a < 2, конструкция начинает работать, как опёртая по контуру и требует двойного расчёта в продольном и в поперечном направлении. Это приводит к увеличению количества рабочей арматуры и, соответственно, удорожанию конструкции.

Советы профессионалов

Плиты перекрытия помещаются на стены в жёстком согласовании с проектно-промышленной документацией на строительство сооружения. «Коробка» предстоящего объекта задумывается таким способом, чтобы гарантировать наилучшую глубину опирания – без разрывов по периметру, а также защемления.

В качестве образца возможно проанализировать укладку железобетонного продукта на стенки обычной толщины — 380 миллиметров из крупноформатных керамоблоков. При обеспечивании подходящей глубины опирания 120 миллиметров с двух сторон среди ЖБИ, а также стеновой системой останется свободное место для теплоизоляционной прослойки.

Настил наката: рекомендации

Для того чтобы сделать потолок первого этажа, необходимо сделать накат. Этот этап работы может быть осуществлен с использованием самых разнообразных материалов.

Схема настила наката.

В самом распространенном варианте вдоль боковой стороны балки прибиваются черепные бруски. Такие бруски должны иметь сечение 40*40 или 50*50 мм. Они не должны выступать ниже основной балки. Именно на них впоследствии будут крепиться ровные доски, толщина которых должна быть в пределах 10-25 мм. Для того чтобы подбить потолок, можно применять листы фанеры. Используя листовой материал, можно получить идеально ровный потолок. Минимальная толщина фанеры в таком случае должна быть не менее 8 мм

Очень важно контролировать, чтобы края листов ложились именно на середину балки

Вместо использования черепных брусков можно сделать специальные пазы в балках. Для того чтобы использовать такой метод, сечение балки должно продумываться заранее.

Статья по теме: Устройство межэтажных перекрытий по деревянным балкам в доме

Как вариант настила нижняя часть элементов перекрытия может оставаться открытой, для этого черепные элементы прибиваются не вровень, а немного выше. Таким образом настил осуществляется между балками.

После того как накат будет сделан, можно приступать к укладке пола второго этажа. Если вместо второго этажа располагается чердак, то достаточно выполнение чернового пола. Если же на втором этаже располагается комната, то пол необходимо делать из качественного материала. Деревянные доски будут укладываться непосредственно на лаги.

Заливка бетона

Перед заливкой бетона в опалубку необходимо проверить её надёжность, проконтролировать наличие всех технологических отверстий. К последним относятся дымоходы, каналы вентиляции, отверстия для труб, кабелей, – для всех предусматриваются короба, закладные детали, другие решения.

Бетонная смесь, как правило, подаётся через распределительный рукав автобетононасоса. Перед доставкой бетона на объект надо выяснить, имеется ли в комплекте автомиксера рукав достаточной длины.

Для принятия бетона требуются два человека: один подаёт рукав с бетоном в нужное место опалубки, другой разравнивает смесь по заданной отметке. При низкой пластичности бетонной смеси оператор может добавить в неё немного воды, — на качестве бетона это не отразится, а разравнивать и подавать смесь в самые дальние уголки будет значительно легче.

Уплотнение бетона производится с помощью глубинного вибратора, его можно взять в аренду, стоимость небольшая, тем более учитывая, что он нужен на несколько часов.

После заливки всей опалубочной формы бетон окончательно выравнивается и заглаживается.

Классификация перекрытий

Виды перекрытий в частном доме с несколькими этажами в зависимости от расположения и назначения:

1. Подвальные – отделяют подвал от первого жилого этажа.

Фото 2. Подвальное перекрытие

Цокольные – отделяют холодное подполье или цокольный этаж от жилого.

Фото 3. Цокольное перекрытие

Междуэтажные – разделяют жилые этажи между собой.

Фото 4. Межэтажная ограждающая конструкция

Чердачные – разделяют неотапливаемый чердак и жилой этаж. Также называются «покрытие»

Фото 5. Чердачное перекрытие («покрытие»)

По конструктивному исполнению междуэтажные перекрытия бывают балочного и безбалочного типа, которые также классифицируются по материалу, используемому для сооружения. Основные их разновидности представлены в таблице 1.

Таблица 1. Классификация межэтажных перекрытий

Вид по материалу и технологии

По деревянным балкам

По металлическим балкам
