✅ безрамное остекление веранды и террасы своими руками: пошаговая технология

Виды стекла для остекления веранды

Прозрачное полотно занимает львиную долю площади остекленного участка, поэтому его характеристики в большей степени влияют на качество конструкции, чем особенности рам и профилей. На верандах используются не только «классические» стекла, но и другие материалы, которые тоже обеспечивают свободное проникновение солнечных лучей в помещение и при этом защищают от непогоды. Рассмотрим их разновидности и оценим рентабельность использования в остеклении веранды.

Стекло. Для остекления домов лучше использовать специальные материалы, которые обладают повышенной прочностью. Все они производятся в виде листов и относятся к большой категории листовых стекол. Для остекления веранды подходят следующие виды:

Закаленное. Обычное листовое стекло подвергается специальной обработке: массу нагревают до высоких температур с последующим резким охлаждением. Технология позволяет создавать прочные стекла, которые выдерживают большие нагрузки (в сравнении с обычными) и абсолютно безопасны для человека, так как при сильном ударе они осыпаются мелкими осколками с тупыми краями, которые не могут поранить, даже если кусочки упадут на открытые участки кожи.

Ламинированное или триплекс. Относится к группе закаленных стекол, обладающих повышенной прочностью. Триплекс представляет собой слоеный «пирог» из нескольких листов, которые склеены между собой. Выделяют два вида таких стекол: заливные и пленочные. В первом случае склеивание листов осуществляется с помощью ламинирующей жидкости, а во втором — с помощью специальной пленки. При сильном ударе триплекс не крошится, как обычные стекла, а покрывается трещинками, запечатанными между двумя защитными слоями.

Энергосберегающее. Новинка на рынке стеклопакетов, которую пока что могут себе позволить только обеспеченные владельцы домов. Внешне стекло ничем не отличается от обычного листового. Оно даже обладает стандартной толщиной (не более 1 см), но изнутри его поверхность покрывается специальным покрытием. Оно «отбивает» тепло, перенаправляя его внутрь помещения, тем самым не позволяя просачиваться на улицу.

Витражное. Стекла представляют собой декоративную композицию, которая собирается из кусочков разного цвета, заключенных в металлический профиль. Раньше этот вариант повсеместно использовался для оформления соборов и богатых дворцов в Европе. Настоящие мастера складывают из маленьких кусочков по принципу мозаики целые картины, которые станут изюминкой интерьера веранды. Имеют всего один недостаток — плохо пропускают солнечные лучи, поэтому часто используются в комплекте с обычными прозрачными стеклами и играют роль акцентного декора.

Помимо стекол есть еще несколько прозрачных материалов, которые активно используются при остеклении веранд и беседок на участках.

Пленка ПВХ. Пленка ПВХ более известна под названием «мягкое стекло». Ее используют только для холодного остекления, так как материал не справляется с капризами отечественного климата и суровыми зимними условиями. Пленка ПВХ продается в рулонах, может иметь разную толщину и расцветку. Она идеально подходит в качестве альтернативы дорогому остеклению, так как отличается низкой стоимостью. Материалу можно придать любую форму. Мягкое стекло часто используется в качестве «гибких занавесок», которые скручиваются в компактные валики и фиксируются в таком положении ленточками. Если начинается дождь или поднимается ветер, то занавески опускают, но при этом улица просматривается так же хорошо, как и без них. Пленка долговечна. При постоянном контакте с солнечными лучами ее можно использовать до пяти лет. Если условия эксплуатации более щадящие, то этот срок увеличивается вдвое.

Поликарбонат. Поликарбонат часто используется для застекления теплиц, летних оранжерей и беседок. Материал обладает гибкостью и легкостью. Классифицируют его на два типа:

Монолитный. Листы больше походят на стекло, хорошо пропускают свет, обладают высокой прозрачностью.
Сотовый. Листы состоят из двух слоев материала, которые в разрезе похожи на «соты», то есть поверхность поликарбоната украшается «полосками», образующимися из-за ячеек внутри. Свет материал пропускает хорошо, но его нельзя отнести к прозрачным. Подходит для веранд, которые нужно скрыть от взглядов прохожих.

С точки зрения эстетики, монолитный поликарбонат смотрится более солидно и благородно. Издали его вообще сложно отличить от листового стекла. Сотовый материал выигрывает в стоимости, так как он более доступен. Естественно, такое остекление не подходит для теплых веранд.

Материалы конструкций

Каркас остекления может выполняться из пластика, древесины и алюминия. Материалы расположены по популярности, начиная с самого востребованного. Конечно, сначала пластик стал использоваться повсеместно в остеклении городских квартир. Постепенно он перекочевал и в частные дома, но древесина и алюминий здесь по-прежнему продолжают упорно держать оборону. Особенно хорошо это удается дереву, которое непроизвольно ассоциируется с теплой атмосферой деревенского домика и идеально сочетается с оформлением в стиле шале, кантри, прованс, которые так часто используются в глубинке.

Алюминий

Главное преимущество алюминия заключается в его малом весе. Материал позволяет сделать конструкцию гораздо легче, но без ущерба для ее прочности. По стоимости алюминий тоже выигрывает у своих основных конкурентов. Для сравнения: цена остекления пластиком в два раза выше, чем монтаж аналогичной конструкции из алюминия. К сожалению, материал не стал использоваться повсеместно из-за своего главного недостатка: конструкция очень плохо удерживает тепло.

Веранда с алюминиевым профилем может использоваться только летом, зимой здесь логичнее всего обустроить «уличную морозилку». Хотя сейчас производители предлагают довольно дорогое решение этой проблемы — термовставки и специальные вкладыши, которые задерживают тепло и создают дополнительную шумоизоляцию. Алюминиевый профиль огнеупорен, поэтому риск воспламенения конструкции сводится к нулю, что становится еще одним преимуществом материала, если сравнивать с древесиной.

Дерево

Раньше для остекления домов (не только веранд) использовалась исключительно древесина. С появлением альтернативных вариантов об этом материале стали потихоньку забывать, но его достоинства от этого не померкли. Дерево обладает высокой шумо- и теплоизоляцией. Хотя, конечно, основной «удар» по сохранению тепла получает само стекло, от рам тоже многое зависит. В отличие от пластика или алюминия, древесине не нужны дополнительные термо-вкладыши, так как материал сам препятствует попаданию в помещение холода и выходу теплого воздуха наружу. В древесине имеются микропоры, что позволяет ей «дышать». Производители пластиковых стеклопакетов в характеристиках озвучивают предельный минус для материала в 30 градусов мороза. При этой температуре ПВХ теряет прочность и становится ломким.

Для древесины предел по морозостойкости тоже имеется, но эта цифра настолько заоблачная (минус 120 градусов), что даже в условиях Крайнего Севера его невозможно проверить. Из этого можно сделать вывод: дерево — самый теплый материал. Древесина экологичная, но при контакте с открытым пламенем загорается. Предварительно материал обрабатывают специальными пропитками, которые повышают его огнеупорность и влагостойкость. Контакт с жидкостью для дерева опасен. Материал, не обработанный должным образом, может деформироваться, что приведет стеклопакет в полную непригодность. И главное достоинство дерева заключается в его красоте, которой не обладает ни алюминий, ни ПВХ. Теплый, домашний, «уютный» материал идеально подчеркнет оформление в альпийском шале, простеньком кантри, французском провансе и деревенском русском стиле.

Пластик

Вопреки заблуждениям, качественный пластик не выделяет вредные вещества во время эксплуатации. ПВХ отлично удерживает тепло, благодаря специальным прорезиненным вставкам по периметру створок окон и дверей, на веранде сохраняется герметичность. Пластиковые окна обеспечивают хорошую шумоизоляцию. Они идеально подходят для теплого остекления, но имеют большой вес, поэтому не рекомендуются к использованию в ветхих дачах или стареньких загородных домах. ПВХ нельзя назвать огнеупорными, но при контакте с открытым пламенем они не загораются, а начинают оплавляться, выделяя при этом едкие вещества.

Пожалуй, главный недостаток остекления из пластика заключается в его высокой стоимости. Если нужно поставить одно-два окна, то покупка и монтаж не сильно ударят по бюджету, а вот для панорамного стеклопакета уже придется солидно потратиться. Дерево и алюминий в этом отношении оставляют ПВХ далеко позади, заманивая покупателей соблазнительными ценами.

Расчет нагрузки на фундамент

Сумма нагрузки, действующей на фундамент, складывается из:

постоянной (вес всех строительных конструкций включая фундамент);
временной.

Временные нагрузки складываются из:

кратковременных (вес людей, ветровая и снеговая нагрузка);
длительных (вес мебели, оборудования, остекления);
особых (сейсмические нагрузки)

Ветровая и снеговая нагрузки зависят от метеоусловий каждого конкретного региона. Средняя снеговая нагрузка по России:

190 кг/м2 для районов Севера;
100 кг/м2 для Средней полосы;
50 кг/м2 для южных регионов.

Постоянную нагрузку рассчитывают по таблицам массы и плотности конкретного строительного материала. Рассчитывать отдельно нагрузку от мебели и бытовой техники необязательно. В таблицах уже заложен запас прочности, позволяющий не учитывать массу отдельных предметов.

Вес стен определяют исходя из материала постройки. Площадь стен считают включая оконные проемы (просто умножить высоту стены на ее длину).

Таблица веса квадратного метра стен (толщина 15 см)

Железобетон	350 кг/м2
Кирпич	250 кг/м2
Бревна или брус	100 кг/м2
Каркасная конструкция	50 кг/м2

При расчетах необходимо учитывать и вес перекрытий: площадь перекрытия умножить на удельный вес материала.

Таблица удельного веса материалов

Железобетон	500 кг/м2
Деревянные балки (плотность утеплителя до 500 кг/м3)	300 кг/м2
Деревянные балки (плотность утеплителя до 200 кг/м3)	150 кг/м2

Вес кровли зависит от площади крыши и кровельного материала. Для вычислений можно использовать следующую таблицу:

Черепица	80 кг/м2
Шифер	50 кг/м2
Мягкое покрытие	50 кг/м2
Металл	30 кг/м2

Вес фундамента рассчитывают с учетом его объема, материала и конструктивных особенностей. Например, вес бетонного основания равен объему фундамента, умноженному на удельный вес железобетона (2 500 кг/м3).

Исходя из этих данных, можно сделать следующий вывод: надежный фундамент веранды, составляющий единое целое с фундаментом здания, способен выдержать практически любой вариант остекления. Для пристроенной к дому террасы с отдельным фундаментом потребуются расчеты, чтобы не перегрузить непрочную конструкцию.

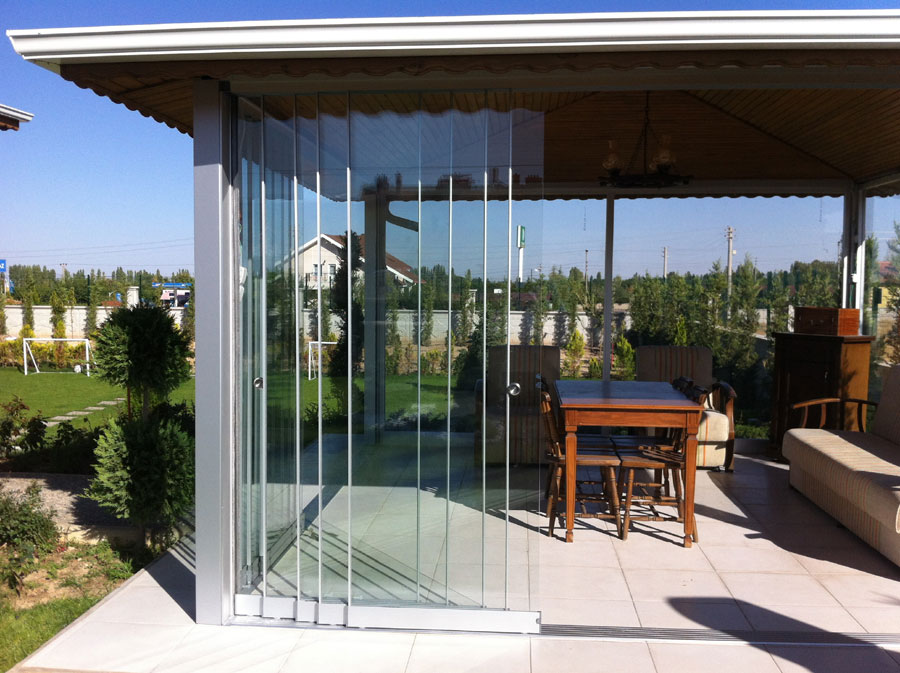

Особенности безрамного остекления веранды

Безрамное остекление представляет собой единую поверхность, сооруженную из очень прочного специально закаленного стекла, его толщина колеблется от 6 до 10 миллиметров. Изготовление его по специальной технологии делает стекло идеально ровным, не имеющим оптических искажений.

Особенностями стекла для безрамного остекления беседки являются:

Травмобезопасность. При непредвиденном повреждении оно может рассыпаться на большое количество мелких кусков, что не причинит серьезного вреда человеку.
При таком остеклении стекла размещаются рядом друг с другом, с расположением между ними тонкого слоя уплотнителя, препятствующего проникновению пыли и влаги в помещение.
Подвижные ролики на створках передвигаются по алюминиевым направляющим, которые расположены снизу и сверху.
Помимо движения влево-вправо, створки из стекла могут складываться как «книжка».

Безрамное остекление веранды «книжкой»

Легкое и невесомое безрамное остекление очень прочное.
По краю проема террасы сверху и снизу укладывается профиль:

по верхнему на специальных роликах-петлях передвигаются створки;
нижний профиль служит направляющим элементом.

Безрамное остекление не требует особого ухода, достаточно один раз в год производить обработку стекла силиконовым спреем.

Преимуществом безрамного остекления беседки являются:

Зрительное увеличение площади строения.
Создается впечатление, что площадка открыта.
Отсутствие рам в закрытых проемах делает остекление почти не заметным.

Красивый панорамный вид из веранды

Устройство раздвижной системы створок позволяет полностью открыть террасу или беседку, если это необходимо.
Створки из закаленного стекла, имеющие толщину от 6 до 8 миллиметров, выдерживают давление ветра на один квадратный метр до 220 килограмм.

Минусом безрамного остекления являются:

Низкая температура, которая сохраняется в застекленном пространстве при холодной погоде.
Высокая стоимость строения, которая зависит от:

выбранного типа остекления, «книжка» стоит больше параллельно- сдвижной системы;
от высоты проема, причем зависимость обратная: с его увеличением, уменьшается стоимость квадратного метра остекления;
учитываются затраты на фурнитуру: чем ее количество больше, тем выше цена работы.

Система лишена возможности установить москитную сетку (см. Сетка на беседку: какая лучше). Ее понадобится монтировать отдельно.

Виды остекления

Остекление веранды делится на два основных типа:

Тёплое – использование пространства в любое время года.
Холодное – позволяет использовать конструкцию только в летний период.

Для тёплого остекления дополнительно применяют рамы плотно примыкающих к стенам, а также толстые стеклопакеты. Холодное остекление более простое и не требует дополнительных затрат на дорогостоящие материалы. Такие конструкции могут быть лёгкими и убираться в период, когда их не планируется использовать.

По типу возведения конструкции можно разделить на:

Стеновые – установка только вертикальных конструкций на готовый каркас пола и кровли. Такой вид дополняет стены постройки.
Кровельные – помимо стен, производится установка стеклянной крыши.

По типу конструкции стеклопакетов:

Рамные – применение дерева, ПВХ или алюминиевого профиля в качестве рам.
Безрамные – отсутствие вертикальных стоек и рам. Для остекления применяется специальное закалённое стекло, либо поликарбонат.

Безрамное остекление веранды и террасы хорошо подходит для загородных домов и коттеджей. Дополнительно для создания такого вида остекления используются рельсы в нижней и верхней части веранды, за которые крепятся стеклянные полотна. В процессе эксплуатации их можно сдвигать или разбирать.

Выбор того или иного вида остекления зависит от условий эксплуатации в дальнейшем. Основным минусом безрамных конструкций является низкая шумоизоляция, поэтому её установка вблизи оживлённых улиц и дорог будет нецелесообразной. Зато такой вид остекления способен создать красивую панораму и значительно расширить пространство.

Безрамное остекление стеклопакетами

Застеклить веранду безрамным способом невозможно, если планируется постройка второго этажа над ней. Здесь, главное, правильно просчитать нагрузки здания и достаточную способность рамной конструкции выдерживать большой вес. Этот тип хорошо подходит для создания веранды на втором этаже.

При проектировании рамного остекления, даже несмотря на его ограниченность, дизайнер может создать интересную композицию

При этом важно использовать качественные материалы и выбрать правильный способ открывания окон. Современные поворотно-откидные механизмы создают дополнительное удобство, так как позволяют открывать либо верхнюю часть, либо полностью откидывать створку в сторону

Самостоятельная установка

Технология монтажа состоит из следующих этапов:

крепления верхнего отлива;
присоединения верхнего алюминиевого профиля;
монтажа системы шарикоподшипников, служащих для удержания двухрядных роликов, в верхний профиль;
установки верхнего щеточного силиконового уплотнителя со вставкой верхнего стекольного профиля и панели из закаленного стекла;
выполнения работы по установки стекольного профиля, силиконовой прокладки и направляющего профиля из алюминия нижнего;
крепления к балконному парапету нижнего отлива;
заделки щелей, образовавшихся между стеклом и стенами, герметиком.

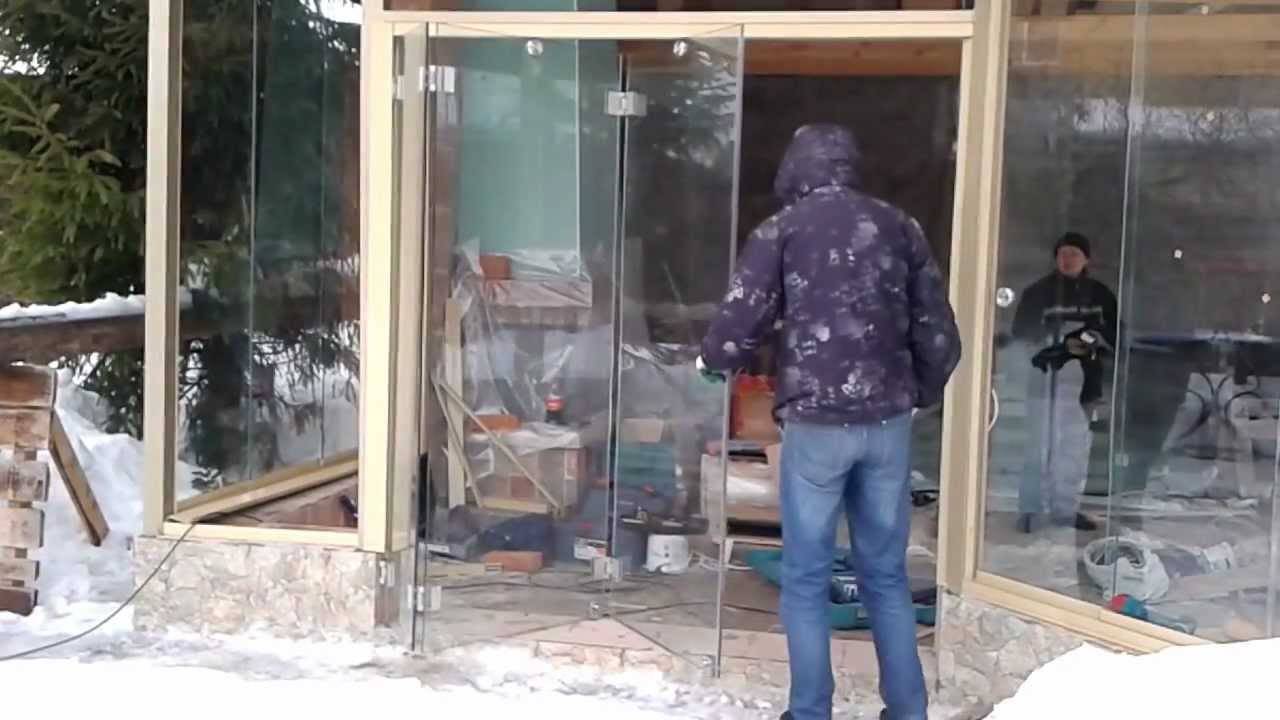

Монтаж

Только четкое следование инструкции по монтажу безрамных конструкций позволит получить красивое и качественное остекление оконного проема в помещении. Любые нарушения пошагового руководства сборки могут привести к преждевременному истечению сроку эксплуатации системы, появлению дефектов или нарушения целостности конструкции.

Сборка безрамных систем производится по следующему алгоритму:

На первом этапе устанавливается верхний отлив с одновременным монтажом верхнего алюминиевого профиля-направляющей.
Следующим шагом закрепляют шарикоподшипниковую систему, которая должна встать в верхней направляющей и удерживать двухрядные ролики.
С помощью силиконовых уплотнителей монтируется профиль для стекла.
Устанавливаются стеклянные панели.
Крепится нижний профиль из алюминия и завершается полная сборка профиля с прокладкой уплотнительного материала.
Сборка продолжается фиксацией всей конструкции и нижнего отлива.
Все стыки и небольшие щели следует тщательно промазать специальным герметиком.
Стыковочные соединения фиксируются на специальный клей. Применение гвоздей или саморезов исключается.

Лучше всего заказывать стекло в специализированной мастерской, с предварительным замером специалистами размеров оконного проема. Так можно избежать досадных ошибок и затрат на дополнительную прирезку не подошедшего по габаритам полотна. При самостоятельном заказе стекла необходимо помнить, что максимальная толщина используемого материала не должна превышать 10 мм, а высота полотна должна укладываться в 3000 мм, в противном случае конструкция получится слишком тяжелой и монтировать ее по месту с высоким качеством работ, будет практически не возможно.

Если владельцы помещения желают сэкономить на приобретении качественного закаленного стекла, можно вместо него использовать обычный прозрачный сотовый поликарбонат. Такой вариант обойдется существенно дешевле, но в качестве направляющих рекомендуется закупать стандартные профили для безрамных стеклянных конструкций. Замена специальных профилей на похожие приведет к потере качества при эксплуатации остекления.

При работе с поликарбонатом, заменяющим стекло в безрамной системе, нужно учитывать некоторые особенности этого материала:

все обрезанные края полотна следует проклеивать специальной пленкой, чтобы во время эксплуатации внутрь полотна не могли проникнуть насекомые, растения, дождевая вода, конденсат и грязь;
при фиксации поликарбонатного полотна следует использовать специальные термошайбы, а для защиты места фиксации – эластичные прокладки.

Сборка на террасах, беседках или верандах безрамной системы из поликарбоната отлично смотрится в совокупности с навесом или крышей из того же материала.

Остекление балкона безрамное

Если вы выбрали этот холодный метод остекления балкона, то осуществить его можно двумя способами:

вы приглашаете специалистов и они оборудуют ваш балкон системой безрамного остекления на самом высочайшем уровне. Она будет отличаться хорошей герметичностью. Створки в ней не только открываются и закрываются, но и полностью складываются. Усовершенствованные стекла, имеющие низкую теплопроводность, позволят даже несколько повысить температуру на балконе. Смонтировав полы с подогревом, вы получите дополнительную комнату;
вы сами выполняете все работы по остеклению балкона безрамному.

Составляющие системы безрамного остекления

Система безрамного остекления состоит из:

закаленных стеклянных полотнищ, имеющих толщину от, 0,6 до 1 см;
профилей верхнего и нижнего. Чаще всего их изготавливают из алюминия;
колесиков несущих с шарикоподшипниками;
наличников;
отливов;
накладок на стекло;
торшерного замка;
фиксатора;
ручки-замка;
уплотнителей резиновых или акриловых, которые одевают на кромку стекла;
ленты фиксирующей. С ее помощью закрепляются створки.

Технология безрамного остекления

Чтобы избежать многих проблем и не разочароваться в выбранном способе остекления, необходимо выполнить ее монтаж качественно. Технология безрамного остекления состоит из следующих этапов:

крепления верхнего отлива;
присоединения верхнего алюминиевого профиля;
монтажа системы шарикоподшипников, служащих для удержания двухрядных роликов, в верхний профиль;
установки верхнего щеточного силиконового уплотнителя со вставкой верхнего стекольного профиля и панели из закаленного стекла;
выполнения работы по монтажу стекольного профиля, уплотнителя силиконового и направляющего профиля из алюминия нижнего;
крепления к балконному парапету нижнего отлива;
заделки щелей, образовавшихся между стеклом и стенами, герметиком.

Следует отметить, что гвозди и шурупы не используются. Конструкция скрепляется специально предназначенным для этого клеем. Все эти операции выполнить несложно, но проделать их качественно под силу не каждому. Требуется просто ювелирная точность, иначе деньги и усилия по воплощению в жизнь идеи безрамного остекления своими руками, будут потрачены впустую.

Поможет лучше представить этот процесс видео безрамного остекления:

иногда вместо закаленного стекла используют монолитный поликарбонат. Дорогие направляющие профили народные умельцы заменяют соответствующими деталями от шкафов-купе, но в этом случае о высоком качестве и речи быть не может.

Если трудности вас не испугали, и вы готовы испытать их на себе, то заказывая готовые элементы системы безрамного остекления, отдавайте предпочтение надежным производителям.

(adsbygoogle = window.adsbygoogle || []).push({}); Разновидности остекления пристроек

Веранды в загородном доме могут иметь два типа остекления, к которым относятся:

холодное остекление веранды или террасы, которое будет служить своеобразным буфером между наружной средой и внутренними помещениями — температура в такой пристройке обычно на 5-7 градусов отличается от наружной;
утепленное остекление веранды на даче или в доме, которое дает возможность круглогодичного полноценного использования данного помещения как дополнительной площади дома — цена за возведение такого варианта выше, но и преимуществ при использовании современных материалов (полимеров, утепленного алюминиевого профиля, древесины) достаточно много.

С точки зрения конструкции остекления выделяют следующие типы

Рамная конструкция остекления

При данной схеме стекла вставлены в жесткие индивидуальные рамки, монтирующиеся, в свою очередь, на жестком общем каркасе.

К плюсам можно отнести невысокую стоимость. Несмотря на кажущееся большое количество необходимых для монтажа материалов — это наиболее дешевый вариант из прочих возможных. Кроме того, в такой конструкции используются стекла меньшего размера, что упрощает работу с таким хрупким и достаточно тяжелым материалом. Поскольку такая схема по сути модульная, то отдельные элементы легко заменяются в случае необходимости, что также является плюсом. Совокупность легкости элементов и простоты конструкции позволяет собственноручно выполнить весь необходимый комплекс работ.

Безрамное остекление веранды и террасы

Основным преимуществом является возможность конфигурирования самых разнообразных архитектурных и конструктивных решений в строительстве. Эстетические характеристики как в визуальном восприятии постройки извне, так и возможность организации панорамного обзора изнутри — еще один значительный плюс.

Такое решение обладает элегантностью и стильностью, круглый год используется максимально доступное естественное освещение внутренней части помещений, а в теплое время года есть возможность временно снять некоторые элементы для «сближения с природой». Данная конструкция максимально применима, когда планируется раздвижное остекление веранды и террасы. Кроме того, это единственный вариант, при котором возможно применить панорамное остекление веранды.

Однако наряду с массой преимуществ безрамная конструкция обладает и рядом серьезных минусов. Она не позволяет создать теплый вариант террасы. Отсутствие жесткого каркаса также накладывает ограничение на возможность поставить сетки от комаров. Практически неразрешимой является изоляция швов между стеклами. И, пожалуй, самым значительным минусом является очень высокая стоимость создания такой пристройки.

Несмотря на значительные функциональные минусы подобного варианта, популярность безрамных конструкций растет — видимо, у большей части желающих ее установить эстетические устремления значительно превосходят требования к функциональности строения.

Частичное остекление

Чаще всего устанавливается в деревянном доме или дачных домиках. Такая ситуация может появиться, если планируется остеклить уже частично зашитую веранду или террасу с глухими стенами. Чаще всего предполагается остеклять лишь одну фронтальную стенку помещения.

Преимущества такого остекления очевидны:

минимальное время на постройку;
низкая стоимость;
возможность частичного ремонта и замены отдельных элементов модульной конструкции веранды;
простота монтажа, которая позволяет выполнять все работы самостоятельно без дополнительных затрат.

К недостаткам относится чрезвычайно ограниченный обзор в сравнении с другими типами остекления. Кроме того, подобная веранда или терраса фактически не выделяются в общей структуре дома и внешне выглядят просто как еще одно помещение цельного домового блока.

Панорамный тип остекления

Является частным случаем безрамной конструкции, когда только одна стенка (примыкающая к дому) глухая, а остальные — прозрачно-стеклянные. Такое конструктивное решение может являться настоящей изюминкой всего дома, открывая широкий обзор на окружающие пейзажи. Особо стоит отметить вариант, когда хозяин делает из прозрачных материалов и потолок веранды.

К плюсам относятся:

широкий обзор;
высокая эстетичность и внешний вид;
максимальная естественная освещенность.

https://youtube.com/watch?v=VI1qCJff6NM

Помимо упомянутых отрицательных свойств всех безрамных конструкций, к минусам можно отнести полную открытость — вся ваша жизнь разыгрывается как на сцене для жителей соседнего дачного участка.
