👷 опалубка для фундамента: основные виды и порядок монтажа

Монолитное перекрытие по влагостойкой фанере

При небольших нагрузках применять дорогостоящую сталь крайне невыгодно. В этом случае заливку бетона своими руками можно выполнить по фанерным листам. Материал должен быть влагостойким, иначе он будет поврежден влагой из бетонной смеси еще до начала эксплуатации. Монтаж плиты предполагает наличие следующих материалов:

влагостойкая фанера (ламинированная);
несущие балки из клееной или цельной древесины;
опорные стойки.

Схема перекрытия из монолита по влагостойкой фанере

Например, для пролета 4 м и шага балок 1 м достаточно будет сечения 100 на 100 мм при нормативной нагрузке 150 кг на квадратный метр. При использовании клееных балок расчетное сечение будет меньше.

После установки балок, начинается монтаж листов фанеры. Крепление к несущему брусу можно выполнять с помощью саморезов или гвоздей. Далее с помощью специальных пластиковых фиксаторов устанавливается в проектное положение арматура. И выполняется заливка бетонной плиты. Для увеличения гидроизоляции можно уложить между фанерой и бетоном полиэтиленовую пленку. В случае если монтируется основание для плиты из деревянных досок, укладка между ними и монолитом слоя гидроизоляции обязательна.

Перед заливкой по периметру стен из досок устанавливается бортик. Он подбирается в зависимости от толщины монолитной плиты и должен быть одинаковой высоты по всей длине

Важно тщательно контролировать угловые соединения

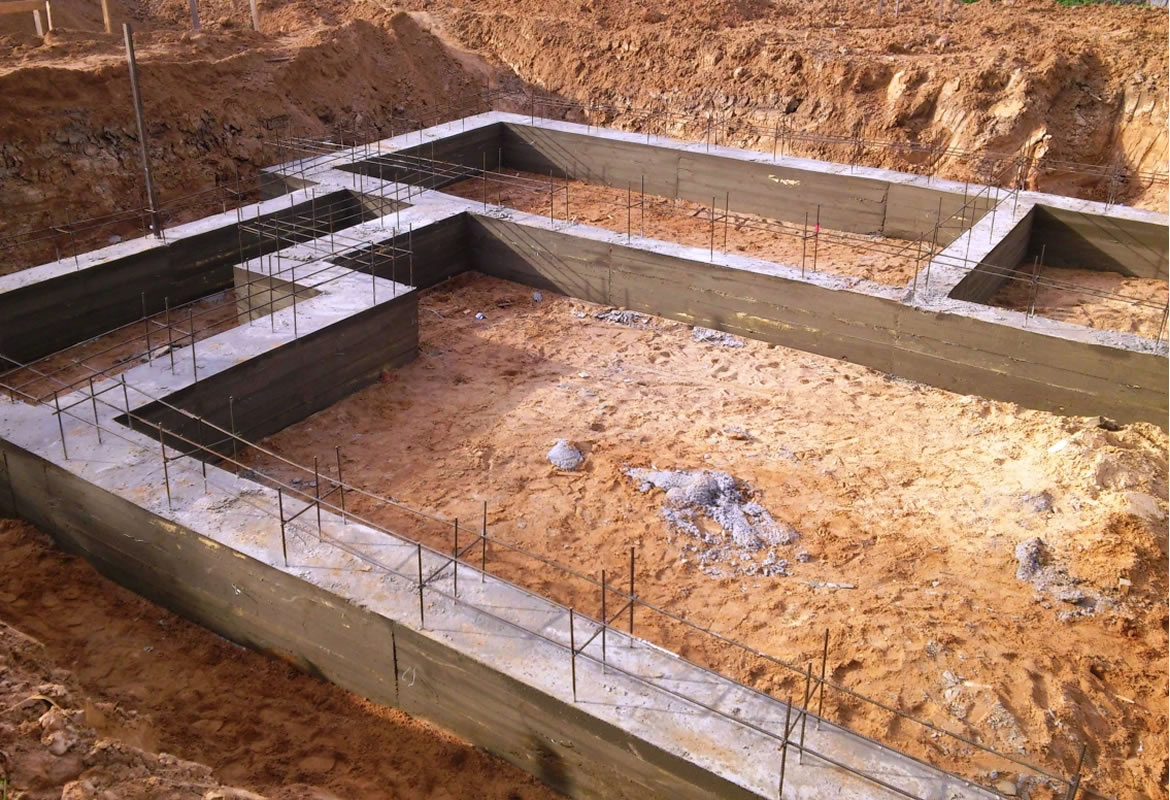

Как сделать опалубку для фундамента: пошаговая инструкция

Монтаж съемной конструкции чаще всего учитывает ее повторное использование. Если в этом нет необходимости, то тогда можно приобрести неразборную пенополистирольную форму. Самостоятельно выполнить эту работу довольно сложно. Для этого нужно составить грамотный проект и четко следовать инструкции по организации опалубки основания. Рассмотрим каждый этап работы более детально.

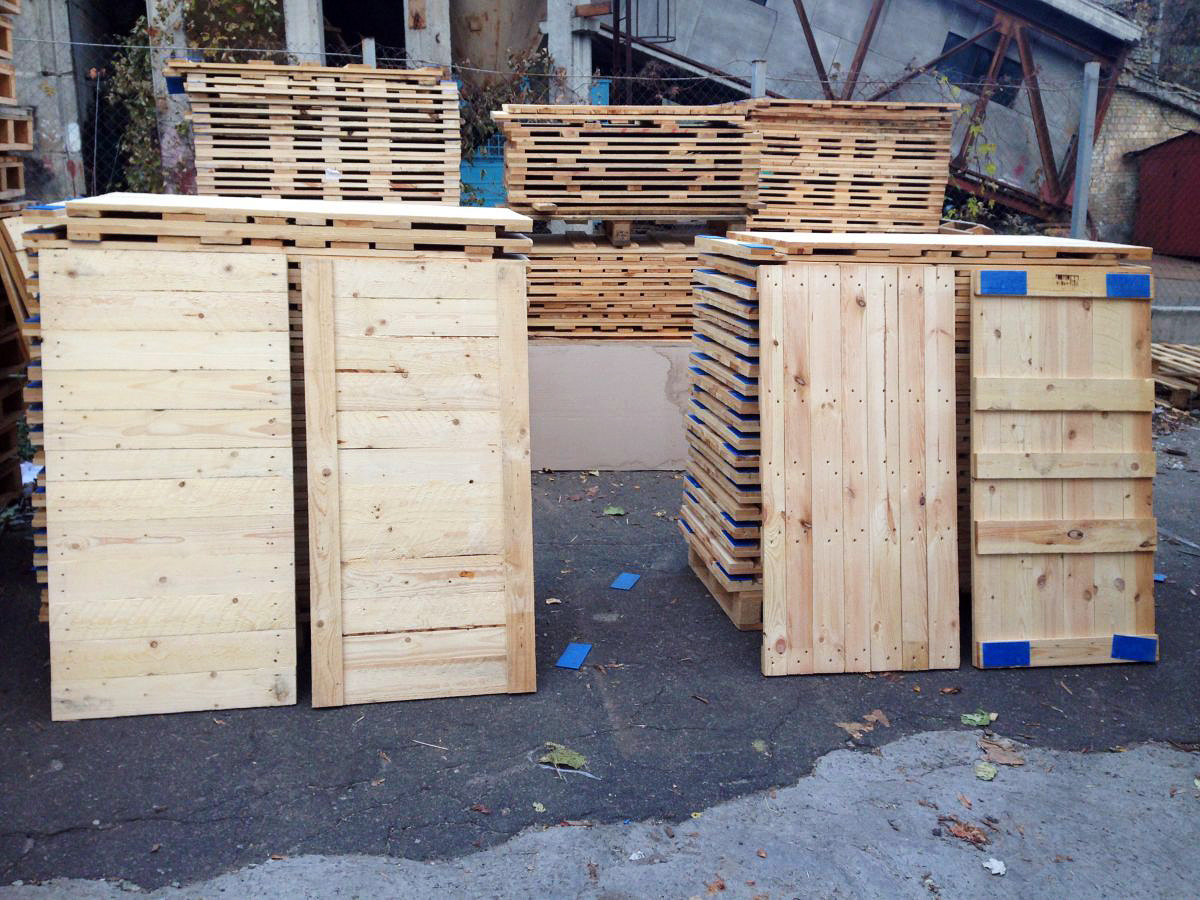

В первую очередь необходимо изготовить щиты, которые являются основными формирующими элементами. Для крепления используются гвозди. Высота щитов должна быть немного больше, чем аналогичный показатель основания (примерно на 10 см). Для того чтобы понять особенности сборки формирующей конструкции, рекомендуется изучить соответствующие фото и видео. Опалубка для фундамента своими руками укрепляется посредством деревянных кольев. Как уже говорилось выше, их шаг составляет примерно 70-100 см. Дистанция от фундамента до кольев приблизительно должна равняться 1метру.

Далее необходимо расположить щиты по краям канавы и связать их с кольями,применяя специальные перемычки. Затем ограждение выравнивается в вертикальной плоскости, для чего потребуется воспользоваться строительным уровнем. После этого производится фиксация конструкции к укосу.

На следующем этапе внутренняя полость опалубки застилается плотной полиэтиленовой пленкой. Края полотна фиксируются с помощью строительного степлера. Далее понадобится расположить в промежуточном пространстве армирующую решетку. При монтаже опалубки для ленточного фундамента своими руками может потребоваться добавление под арматуру деревянных опор, высота которых составляет 5 см.

После закладки армирующей решетки следует стянуть фанерные щиты с помощью проволоки. Стоит отметить, что если фундамент имеет закругленные зоны, то в таком случае потребуется согнуть фанеру, чтобы добиться нужной формы.

Управление строительством

Управление строительством — это надзор и руководство каждой операции утвержденного проекта от небольшого ремонта до возведения нового многоэтажного здания. Менеджер гарантирует, что сооружение объекта завершат в запланированное время, безопасно и в выделенный бюджет.

Специалист по строительству присоединяется к работам на стадии предварительного планирования. Кроме коммерческой структуры, он осуществляет контроль над проектами:

Жилыми. Они включают возведение домов и квартир.
Институционными. Это строительство школы, военной базы, больницы.
Промышленными. Проекты связаны с производственной компанией, фабрикой, нефтеперерабатывающим заводом.
Гражданскими. Охватывают строительство дороги, моста, железной дороги и иной инфраструктуры.

Менеджер по строительству должен обладать знаниями в соответствующей области, подтвержденными официальными документами.

Материалы для изготовления опалубки

Несущие и поддерживающие элементы опалубки должны выполняться, как правило, из металла, главным образом из стали.

Эффективным является применение комбинированных конструкций опалубки, в которой несущие и поддерживающие элементы выполняются из стали, а палуба, соприкасающаяся с бетоном, — из пиломатериалов, водостойкой фанеры, пластика и других синтетических материалов.

Для изготовления опалубки применяются:

для деревянных поддерживающих элементов — лесоматериалы круглые хвойных пород не ниже II сорта по ГОСТ 9463-88, пиломатериалы хвойных пород не ниже II сорта по ГОСТ 8486-86;
для палубы — пиломатериалы хвойных пород по ГОСТ 8486-86 и лиственных пород по ГОСТ 2695-83 не ниже II сорта;
доски палубы, примыкающей к бетону, должны быть остроганы и иметь ширину не более 150 мм;
доски, применяемые для скользящей опалубки, должны быть шириной не более 120 мм;
фанера, является одним и наиболее эффективных материалов, применяемых в качестве палубы, соприкасающейся с бетоном, благодаря перпендикулярному расположению шпона она обладает почти одинаковыми прочностными показателями как вдоль, так и поперёк листа и малой деформативностью.

Для изготовления опалубки может применяться многослойная строительная клеевая фанера толщиной 10-18 мм марок ФСФ (ГОСТ 3916-69), а также бакелизированная фанера марок ФБС и ФБСВ (ГОСТ 11539-73).

Фанера, применяемая для изготовления опалубки, должна быть водостойкой. Рабочие поверхности опалубочной фанеры защищают водостойким покрытием на основе полимерных материалов. Торцевые поверхности фанерного щита защищают от влаги водостойкими герметиками.

Для щитов должны применяться древесностружечные плиты по ГОСТ 10632-89, древесноволокнистые плиты по ГОСТ 4598-86, фанера бакелизированная по ГОСТ 11539-83, марки ФСФ по ГОСТ 3916.1-89 или ГОСТ 3916.2-89.

Плиты и фанера марки ФСФ должны быть защищены водостойким покрытием. Торцевые поверхности деревянной и фанерной палубы должны быть защищены от влаги водостойким герметиком.

Щиты опалубки должны иметь размеры:

по длине — 0.9м, 1.2м, 1.5м, 1.8м;
и ширине — 0.3м, 0.4м, 0.5м, 0.6м или 0,9 х 0,3-:-1,8 х 0,6м.

Элементы опалубки, соприкасающиеся с бетоном, должны изготавливаться преимущественно из водостойкой фанеры толщиной 10 мм или металлического листа толщиной 3-4 мм и должны иметь защитное покрытие из синтетических материалов (пленки или рубероида).

Стойки опалубки высотой более 3 м, прогоны, поддерживающие опалубку и элементы опалубки, соприкасающиеся с бетоном, должны изготавливаться только из древесины хвойных пород не ниже II сорта и влажностью не более 15%.

На палубе щитов из металла, фанеры или пластмасс не допускаются трещины, заусенцы и местные отклонения глубиной более 2 мм; на палубе из древесины — более 3 мм в количестве более 3 на 1 м².

Предприятие-изготовитель должно гарантировать соответствие опалубки требованиям ГОСТ или ТУ.

Для футеровки опалубки применяют листовые пластмассы из винипласта, гетинакса, полиэтилена и стеклопластиков. Крепят листы пластика с помощью шурупов, винтов или клея.

Для фанерной и древесно-стружечной опалубки применяют футеровку из плёнки, напрессованной на чистую сухую поверхность в горячем состоянии. Применение такой футеровки увеличивает оборачиваемость фанерной опалубки на 30-40%, а также улучшает качество поверхностей железобетонных конструкций.

Выбираем материал для конструкции

Для монтажа съемной опалубки используются доски из недорогих пород дерева. Особых требований к материалу не предъявляется, конструкция подлежит демонтажу после застывания бетона.

Несъемная опалубка монтируется из прочных материалов:

Сталь. Металлические листы подходят для монолитного и ленточного фундамента. К преимуществам относится возможность согнуть листы под нужным углом, отличная гидроизоляция фундамента. Из минусов – высокая стоимость материала.
Железобетон. Сокращает расход бетона без потери прочности конструкции. Но плиты имеют большой вес, поэтому работать с ними достаточно сложно, требуется применение спецтехники.
Пенополистирол. Опалубка выставляется из отдельных блоков, прочно скрепляющихся между собой. Из достоинств – легкость сборки, возможность придания определенной формы. Конструкция обладает теплоизоляционными и гидроизоляционными свойствами. Минусы – сложность подбора отдельных деталей (например, круглых сторон), высокая стоимость материала.
Поставить конструкцию для заливки фундамента можно из подручных материалов: шифера, профнастила, ненужных труб и других предметов, которым можно придать форму. Если правильно сделать расчет, то выгода от использования подручных материалов очевидна.

Пошаговый алгоритм сборки-установки щитовой опалубки

Поскольку все щитовые системы собираются по одному принципу, рассмотрим, как проводится установка опалубки колонн квадратной формы.

Схема действий следующая:

Сборка Г-образных блочных систем. Используются типовые щиты и монтажные уголки.
Скрепление Г-образных блоков между собой. Процедура выполняется при помощи пружинных скоб. Рекомендуется применять именно такие соединительные элементы, поскольку они обеспечивают быстрый монтаж и очень простой (безопасный) демонтаж блоков.
Фиксирование конструкции хомутами. Их назначение — прием горизонтальной нагрузки, которую оказывает жидкий бетон после заливки в опалубку. Хомуты гарантируют, что щиты не прогнуться под нагрузкой, что испортит геометрию будущего монолита.
Фиксация первого блока щитов. Применяются упоры из арматуры. Прутья привариваются к арматурному каркасу и выпускам.
Выверка установленной опалубочной системы.
Закрепление конструкции расчалками.
Герметизация щелей (законопатить).

Если колонна по проектной документации должна иметь высоту свыше 3 м или усиленное армирование, тогда на каждом втором ярусе (через каждые 1.5-1.7 м) потребуется оставить окно для подачи жидкого раствора и его уплотнения. Отверстие закрывают заглушками. Высокие щитовые системы нестабильны. Их устойчивость обеспечивают распорками. После набора бетоном необходимого процента прочности щитовая опалубочная система аккуратно демонтируется. Демонтаж разъемной конструкции начинают в обратном порядке. Сначала снимают распорки, подкосы, хомуты и щиты.

Опалубку для колонн тоже можно выполнить своими руками

Эта конструкция в сборке не так проста, как две предыдущие, но при большом желании можно сделать и ее. Делают из металла и дерева.

Опалубка металлическая

Понадобятся:

металлические щиты;
уголки монтажные;
пружины, согнутые в скобу
хомуты с шарнирными соединениями;
арматура для ограничителей.

Теперь приступаем к сборке:

Берем щиты, требуемых размеров, уголки и делаем Г-образные конструкции — полублоки;
Из полученных конструкций, используя скобы,собираются прямоугольники;
Колонну охватывают хомутами. В противном случае под давлением раствора, металл деформируется;
На основании из бетона и на торцевых ребрах отмечаем положение осей. Устойчивое положение нижней части придают обрезки арматуры — ограничители;
Монтируем следующие ярусы опалубки;
Устанавливаем клиновые вкладыши;
Выполняем расчаливание.

Высокой считается колонная выше 3 метров. Как правило, такая колонна хорошо армируется. Здесь, чтобы залить жидкий бетон, нужно сделать закрывающееся отверстие во втором ярусе. После утрамбовать смесь, а в дальнейшем окном для подачи смеси будет служить верх опалубки.

При невысокой колонне (до 3-х м) применяют цельную опалубку, выполненную из щитов той же высоты.

Деревянная опалубка

Собирать деревянную опалубку своими руками труднее, на, зато, она стоит меньше. Целесообразна, если количество колонн будет небольшим. Для ее возведения нужны:

деревянные щиты;
хомуты из дерева или металла;
клинья.

Сборку выполняем так:

Со щитов собирается коробка;
Одеваются хомуты;
Вставляются клинья для закрепления хомутов;
На основании закрепляют рамку. Оси рамки должны совпасть с ранее отмеченными осями колонны;
Вставляют в рамку корпус.

Чтобы колонна стояла вертикально, нужно использовать теодолит или отвес для проверки этого параметра. Вертикальность проверяется по отметкам на щитах.
Демонтаж выполняется в следующем порядке:

снять распорки;
демонтировать щиты;
убрать хомуты.

а — собранный корпус; б — хомут; в — расчаленный корпус опалубки.

Спецификация:

1 — отверстие;

2 — корпус;

3 — пазы под строительные конструкции;

4 — хомуты;

5 — клинья;

6 — основание;

7 — вырезы под клинья;

8 и 9 — щиты;

10 — упоры;

11 — рама;

12 — пробка;

13 — распорка.

https://youtube.com/watch?v=9UrJuYWN8Wo

Несъемная опалубка

Несъемные конструкции отличаются простотой и высокой скоростью монтажа. После заливания строительного раствора опалубка остается в фундаменте.

Несъемная опалубка из ЦСПКак сделать несъемную опалубку для фундаментаСхема съемной опалубки

Чаще всего несъемные опалубки собираются из подручных материалов. Также для такой работы можно использовать ЦСП и ДВП. В случае же обустройства столбчатого основания, функции опалубки могут взять на себя полые трубы из металла либо асбеста. В данной ситуации опалубка поспособствует дополнительному увеличению прочности бетонного основания. При этом от использования распорок и дополнительных опорных элементов в большинстве случаев можно отказаться.

Два варианта монтажа несъемной опалубки (1)Два варианта монтажа несъемной опалубки (2)

Выройте котлован (ямы, траншеи) в соответствии с размерами и конструктивными особенностями будущего фундамента. Эти моменты должны быть изначально внесены в проект.
Между землей и опалубкой оставьте небольшой зазор (1-3 см, в зависимости от материала). Этот промежуток облегчит монтаж конструкции. После расклинки опалубки зазор нужно будет засыпать землей.
Засыпьте дно подготовленного котлована слоями песка и щебенки. Каждый слой засыпки тщательно утрамбовывайте.
При необходимости уложите на подушку арматурную сетку. Благодаря арматуре прочность готового фундамента будет существенно увеличена.
После проведения перечисленных мероприятий можете переходить непосредственно к обустройству элементов опалубочной конструкции. Вся работа сводится к подгону элементов. Методы крепления подбирайте индивидуально, с учетом особенностей используемого материала. К примеру, в случае с обустройством деревянной опалубки сначала в землю вбиваются опорные брусья, а затем к ним прибиваются доски (щиты, фанера). В целом же ориентируйтесь по ситуации.

В завершение вам останется лишь залить бетон, подождать примерно месяц, пока он наберет прочность, и уже после этого можно будет переходить к проведению дальнейших запланированных строительных мероприятий.

Схема несъемной опалубкиФибролит — экологичная, несъемная опалубкаНесъемная опалубка Велокс

Порядок армирования

Монолитная плита перекрытия подлежит обязательному армированию.

Армирование плиты перекрытия

Первый шаг. Подготовьте арматуру. Подходящий диаметр прутков подбирайте в соответствии с расчетными нагрузками. В большинстве случаев используются стержни диаметром 1,2-1,4 см.

Второй шаг. Проложите первую армирующую сетку в нижней части будущей монолитной плиты. Сначала уложите продольные, а затем поперечные прутки. Оптимальный размер ячейки такой сетки — 120-150 мм. Если перекрытие имеет малую площадь, можете увеличить размер ячеек до 200 мм.

Третий шаг. Стыки прутков обвязывайте стальной проволокой.

Четвертый шаг. Уложите сверху вторую армирующую сетку аналогичную первой. Свяжите обе сетки проволокой.

Если длины одного прута недостаточно, дополнительный прут подвязывайте с нахлестом равным не менее чем 40 диаметрам арматуры. То есть если вы используете пруты диаметром 12 мм, нахлест должен составлять минимум 480 мм.

Стыки прутков рекомендуется размещать шахматно. Концы армирующих стержней должны лежать на несущих балках.

Преимущества монолитного основания

Монолитная плита-фундамент – это несложная, но дорогостоящая конструкция. Однако существенные преимущества побуждают возводить основание такого типа.

https://youtube.com/watch?v=wPrzQ2pII2M

Монолитная основа отличается высокой прочностью и устойчивостью на любом виде грунта.
Планировка строения может проводиться после возведения фундамента.
Возможность возведение основной конструкции из любого материала, благодаря высоким несущим способностям монолитного фундамента.
Стены такого фундамента и пол – это одна монолитная конструкция. Следовательно, исключается возможность возникновения трещин и усадок.
Монолитная плита может использоваться в качестве чернового пола в цокольном этаже, что позволяет сэкономить силы и средства.
В монолитном фундаменте не заведутся насекомые и грызуны.

Кроме того, монолитный фундамент позволяет избежать дополнительных расходов на гидроизоляцию и утепление пола. А вот на дренаже плитного фундамента лучше не экономить.

Особенности строительства

Строительство — старейшая сфера деятельности человека, возникшая несколько десятков тысяч лет назад. Ежегодно технологии постройки совершенствуются, здания возводят, применяя инновационные методы и долговечные материалы. Поэтому у современной строительной отрасли довольно сложная и динамичная структура.

Виды строительства

Современную строительную отрасль разделили на два вида: капитальную и некапитальную. Первый вариант — это объекты, которые относят к категории недвижимости. Например:

Здание. Это конструкция, у которой есть надземная и подземная часть (цокольный этаж, фундамент).
Сооружение. Это линейная или плоская система, состоящая из несущей конструкции. Основное предназначение постройки — перемещение груза или людей, хранение товара, осуществление производственного процесса. Например, к сооружениям относят дамбу, мост, скважину, автомобильную дорогу.
Объект незавершенного строительства. Это сооружение, возведение которого по определенным причинам остановили. Эксплуатировать его по назначению, пока сборка не завершена, запрещается.

Некапитальное строительство — это небольшие и временные сооружения, к которым относят хозблоки, бытовку, киоски, разборные павильоны.

Классификация по типу объекта

Строительство классифицируют по назначению возводимого здания. По данному признаку бывает:

Гражданским. К объектам относят частные, государственные и общественные много- и малоэтажные дома, а также торговые, административные и офисные здания.
Промышленным. Включает фабрики завода и цехи.
Сельскохозяйственным. Производственные объекты возводят для ферм, животноводческих и крупных земледельческих организаций.
Транспортным. К объектам относят постройку тоннеля, эстакады, моста, дороги.
Гидротехническим. Возводят каналы, водохранилища, плотины, дамбы.
Военным.

Для определения класса сложности сооружений учитывают технические характеристики: площадь, этажность, протяженность, объем, функциональное назначение.

Этапы строительства

Строительство и модернизация сооружений и зданий проходят в несколько этапов:

проведение геодезической работы по изучению территории;
выполнение подготовительных работ (снос старой конструкции, обустройство временного подъездного пути, подведение инженерной сети);
земляные работы (дренаж, выкапывание траншеи или котлована);
обустройство скважин;
возведение фундамента;
устройство каменной конструкции;
монтаж металлических элементов;
сборка деревянного сооружения;
монтаж кровли и т. д.

У каждого этапа строительства существуют свои особенности. Поэтому работы должны выполнять только высококвалифицированные специалисты. При возведении строений соблюдают правила техники безопасности, а также СНиП.

Возведение фундамента

Конструкция из деревянных щитов и их соединение

Конструкции для ленточного фундамента удобно собирать из щитов, заготовленных заранее. Щиты сколачиваются из обрезных досок и перпендикулярных брусков при помощи гвоздей или соединяются саморезами. При сборке щитов в единую систему, на месте стыка, внахлест устанавливается отрезок тесины, который крепится саморезами к обоим щитам. Такое крепление позволяет перекрыть течь бетона в месте соединения и придать конструкции дополнительную жесткость. Между щитами ставят распорки, которые изготавливаются из деревянных брусков.

Высота щита для ленточного фундамента может быть немного выше планируемой высоты заливки бетона. В таком случае непосредственно перед заливкой размечают уровень, до которого необходимо наполнить опалубку, чтобы получить желаемую высоту бетона. Второй вариант – высота щита равна планируемой высоте фундамента. В такой ситуации верхний край щитов должен выставляться по уровню.

При заливке монолитных стен высота щитов значения не имеет, так как она выполняется поэтапно, и щиты постепенно переставляются. Длина щитов, которые устанавливаются с наружной части фундамента, не принципиальна

Важно, чтобы длина внутренней опалубки равнялась длине планируемого фундамента изнутри. В противном случае щиты нельзя будет установить, либо по углам они зальются внутрь фундамента, что сделает невозможным их демонтаж без повреждения и разрушения основания в углах

Зачем нужна опалубка и её виды

Основная задача конструкции – обеспечение прочности готового строения. Кроме того, опалубка под фундамент отвечает следующим требованиям:

распределяет давление бетона по всему периметру основания;
сохраняет требуемую форму при заливке фундамента;
быстро и легко возводится, обеспечивает надежную герметизацию будущей конструкции фундамента.

Для возведения используются практичные и надежные материалы, обеспечивающие дополнительную прочность и стойкость основания.

Различают два основных типа опалубки: несъемная и разборная (съемная).

Съемная опалубка используется при строительстве основания, требующего декоративной облицовки. Подобный каркас полностью демонтируется после полного застывания бетонной смеси. Основное преимущество конструкции – возможность ее многоразового использования для возведения фундаментов различных типов.

Несъемная опалубка становится основной частью бетонного основания. Кроме того, она улучшает тепло- и звукоизоляционные характеристики фундамента. Для обустройства используются плиты из пенополистирола и пустотелые блоки из бетона. Подобные материалы позволяют создавать фундамент подходящего размера и конфигурации. Такой каркас удобен и прост в установке, не требует использования защитных элементов – опор и распорок.

Как правильно собрать опалубку для ленточного фундамента из дерева: поэтапный монтаж

При возведении деревянной опалубки лучше всего прибегать к использованию обрезных плит или широкой фанеры. Дальше из этих материалов необходимо совершить сборку щитов требуемых размеров. После этого нужно устроить пазы на их внешних контурах для объединения элементов между собой. Посредством герметика или монтажной пены следует произвести обработку всех стыков. Влажность используемого дерева не должна быть большой. В высоту сделанные щиты не должны превосходить уровень ленты фундамента более чем на 50-70 мм. После проведения подготовительных работ и приобретения необходимых материалов можно приступать к сооружению самой опалубки. Действия нужно выполнять следующим образом:

В первую очередь требуется осуществить установку готовых щитов с внешней стороны траншеи и укрепить их раскосами, где в качестве основной фиксирующей составляющей выступает почва или укрепленные столбы. После необходимо совершить прибивание раскосов к щитам, а затем выполнить их установку с соблюдением между ними шага не меньше 1 м. Минимальное допустимое расстояние достигает 30 см для толстых оснований.
На следующем этапе при помощи гвоздей или уголков требуется произвести фиксацию перемычек фиксированной протяженности. Их максимальная длина не должна превышать ширины ленты возводимого основания.
Аналогичным образом следует выполнить монтаж внутренней части опалубки и совершить стягивание при помощи хомутов, гвоздей или других крепежей.
Затем требуется удостовериться в достоверности размещения всех щитов по вертикали и горизонтали. Допускается угол уклона не больше 3°. Помимо этого у них должны отсутствовать прогибы или изгибы. Регулирование щитов нужно производить посредством реек, уровня или строительного гидроуровня. Для фанеры допустимые отклонения могут достигать 0,2 см, а для деревянных досок – до 0,3 см.
Дальше можно совершать приготовление и заливание бетонного раствора. После его полного застывания можно выполнять демонтаж опалубки, которую при необходимости можно применять повторно.

Обратите внимание! Перед заливанием бетонного раствора нужно сделать проходы для коммуникаций, для проделывания которых применяются круглые гильзы.

Правильное размещение щитов конструкции также можно регулировать посредством нитей и проволоки обноски, а также крепежных элементов фиксированного вида. Отдавая предпочтение неразборной опалубке, рекомендуется с внутренней стороны пенополистирола выполнить фиксацию планок из древесины, в которые необходимо осуществить установку крепких крючков и арматуру гибко объединить. Таким способом крюки произведут натягивание обеих поверхностей опалубки и закрепят их в требуемом положении.

По завершении монтажа внутреннюю часть конструкции в обязательном порядке надо покрыть в несколько слоев рубероидом, предотвращающим вытекание бетонного раствора, а также обеспечивающим гидроизоляцию ленты. Гидроизоляционный материал необходимо укладывать с углов наклона вниз вблизи подушки из песка, благодаря чему удастся избежать разрыва покрытия в процессе заливки смеси. Верхнюю часть рубероида лучше всего перегибать за верхнюю кромку опалубки, закрепить посредством зажимов, шурупов или при помощи степлера. В таком случае лист способен переносить нагрузку, возникающую при заливании бетонного раствора из автомобильной бетономешалки.

Несъёмная опалубка

Такая опалубка не демонтируется с конструкции после застывания бетона, а эксплуатируется вместе с ней. При этом она может выполнять как формообразующие функции, так и работать вместе с конструктивным элементом.

Такая опалубка делается в виде пустотелых форм из пенополистирола, керамзита, смесей из древесины и цемента, шлаков. Такие формы заполняются бетоном. Помимо этого используются тонкие панели из различных материалов. Они соединяются с конструктивным элементом анкерами. После заполнения опалубки смесью щиты не демонтируются, а подлежат финишной отделке.

Область применения этой опалубочной системы довольно широка. Это здания жилищного и промышленного назначения, различные хозяйственные строения.

Как осилить монтажные работы по установке горизонтальной опалубки на своем подворье?

Составные горизонтальной опалубки

В комплект покупной горизонтальной опалубки входят следующие составные:

опоры из стали или дерева, высоту которых можно регулировать;
треноги, обеспечивающие опорам вертикальность;
балки: осевые и поперечные;
вилки — они фиксируют балки;
поверхность для заливки бетона. Она может быть сборной или с целого листа фанеры, пластика или металла.

Сборка горизонтальной опалубки

Определяем место для стоек. Размещаем их на площадке, под тем местом, где планируется делать перекрытие. Шаг 1-1,5 м;
Вверху на стойке крепим вилки, которые имеют форму буквы П;
В вилки вставляем осевые балки. Крепим их к стене;
Сверх осевых балок укладываем поперечные;
Кладем лист для заливки бетона;
Выравниваем получившееся сооружение по горизонтали;
Стойки регулируем по высоте;
Проверяем на прочность крепление;
Смазываем лист, который уложили вверху.

Устройство

Монолитное перекрытие представляет собой один из главных элементов строения, которой повышает эксплуатационные характеристики здания и делает его прочным. Его монтаж начинается со сборки опалубки, которая позволяет сохранять бетону форму и неподвижность до затвердения. Опалубка перекрытий считается сложной строительной конструкцией, которая обычно состоит из таких элементов.

Опорные узлы. Это деревянные брусья, имеющие вид телескопических стоек. Чтобы равномерно и правильно распределить динамическую нагрузку на этот элемент, следует точно рассчитывать расстояние между ними. При помощи таких опор собирается опалубка для заливки монолитных плит высотой не выше 4 м. Часто при строительстве сооружений применяют и доборные или стартовые стойки. Они изготовлены из металлопрофиля и фиксируются между собой специальными креплениями (чашечными или клиновыми). Благодаря таким опорам можно соорудить опалубки высотой до 18 м.

Стойки, которые обычно используют при монтаже опалубок в высотных зданиях, состоят из трех элементов: унивилка, вертикальной опоры и тренога. Унивилка представляет собой верхнюю часть и служит, как правило, для фиксации рабочей поверхности. Ее часто еще называют «опорная вилка». Выпускается данный элемент из четырех трубок (квадратного сечения), которые приваривают по углам, и металлических пластин толщиной не менее 5 мм. Тренога (юбка) предназначена для обеспечения устойчивости стойки и позволяет ее надежно удерживать горизонтально. Кроме этого, тренога берет на себя и часть основной нагрузки при заливке бетона.

Особенности установки опалубки из пенополистирола

Подобная схема монтажа имеет некоторые нюансы, который важно помнить при установке опалубки. Схема конструкции рассчитана на определенные полости, которые предназначены для формирования несущих балок из железобетона

Это позволит уменьшить объем работ. При этом во всех деталях опалубки имеются специальные ниши, через которые можно проложить разные коммуникации, такие как канализацию, водопровод, электричество.

Приблизительная схема создания опалубки для монолитного перекрытия из пенополистирола не представляет определенных трудностей, так что в процессе работ может участвовать 2 или 3 человека. Технологию монтажа советуется начинать с установки стоек и несущих балок.

Важно знать, что направление балок должно быть перпендикулярным относительно положения щитов и перфорированному металлическому профилю, которое позволит усилить несущую способность. Если через опалубку нужно провести необходимые коммуникации, то можно вырезать проем в стенке, при этом область стыка важно герметизировать

Опалубка фундамента, стен и перекрытий: требования

Можно перечислить ряд требований, которые предъявляются к любому виду опалубки:

Для защиты от вспучивания бетона щиты или обивка опалубки должны быть очень прочными и надёжными. Кроме этого важна долговечность материалов, используемых для обшивки и их надёжное закрепление к несущим деталям опалубки.
Опалубка стен, перекрытий и фундамента должна храниться в надлежащих условиях. Так можно избежать её искривления, что впоследствии скажется на форме бетона.
Материалы, используемые для изготовления опалубки, должны обладать запасом прочности, чтобы выдержать нагрузки не только от раствора, но и от оборудования, рабочих и стройматериалов.
Соединение щитов опалубки должно быть надёжным и выполняться в одной плоскости.
В качестве несущих элементов опалубки лучше использовать детали с квадратным сечением. Уменьшение площади сечения допускается при использовании дополнительных горизонтальных и диагональных связей.
Плотное прилегание опалубки к уже уложенным составам позволяет предотвратить наплывы и утечку цементного молока.
Стыкование частей опалубочных щитов должно быть плотным. Это позволит избежать неровностей на поверхности бетона.
Опалубка стен, перекрытий и фундамента должна легко транспортироваться к месту использования, быстро собираться и также легко и быстро разбираться.
Выбор материала для производства опалубки, расположение швов и качество щитовой поверхности определяется требованиями к бетонной поверхности.

Неровности бетонной поверхности, полученные из-за неправильной установки опалубки или её низкого качества, трудно исправить. Для этого придётся вырубить часть застывшего бетона, установить на этом участке новую опалубку и снова залить бетон.

Важно: монтаж и демонтаж опалубки удобней осуществлять с использованием подручных материалов, специально изобретённых для этих целей. Струбцины, хомуты, подкосы, кружала, домкраты и многое другое оборудование существенно облегчает монтаж опалубки

Заключение

Опалубка – важный элемент при строительстве фундамента, в том числе монолитной плиты. От качества сборки и соблюдения технологии при монтаже зависит точность геометрических размеров и пространственного положения готовой конструкции.

В качестве разборной формы чаще всего частные застройщики используют деревянные щиты, изготовленные своими руками. Неразборная опалубка по себестоимости выходит дороже, но она в дальнейшем служит утеплителем фундамента

На этапе проектирования важно подобрать оптимальную толщину сборных элементов, чтобы готовая конструкция получилась прочной и надежной
