Ж/б плиты перекрытия: все виды и стандартные размеры

Прогибы плит перекрытий

Иногда покупатели сталкиваются с ситуацией, когда железобетонные плиты перекрытий имеют разный прогиб, в том числе и в обратную сторону. Следует знать, что согласно СНиП 2.01.07-85 «Нагрузки и воздействия» прогиб свыше 1/150 части длины изделия не является браком. Так для наиболее проблемной ПБ 90-12 допустимая величина прогиба составляет аж 6 см.

Обратный прогиб чаще всего образуется при отпиле последней плиты перекрытия ПБ на стенде, когда ее длина значительно меньше диапазона длин, для которого стенд изначально готовился. Для более длинных плит дается большее натяжение и т.к. основное армирование идет по нижней поверхности плиты, при отпиле короткой плиты эта избыточная сила сжатия как бы выгибает плиту.

Чтобы избежать данной ситуации покупателям следует внимательно осматривать изделия перед приобретением. Как правило, железобетонную плиту с большим прогибом не сложно заметить в стопке других пустотных плит. Следует признать, что эти случаи все-таки редки и у хороших производителей практически не встречаются.

Ответ на вопрос о допустимом опирании панелей на стены Вы найдете в нашей статье

Пустотные плиты перектырия – один из самых востребованных видов ЖБИ. Однако, когда дело доходит до выбора какие плиты купить, многие строители теряются. Действительно, как же разбраться в том, какую плиту перекрытия выбрать, как разобраться во всех этих различных цифрах и буквах и научиться правильно их читать?

Плита перекрытия многопустотная ПК

ПК – плита перекрытий с продольными пустотами круглого сечения и высотой поперечного сечения 220 мм. Изготавливаются методом пропаривания в металлических формах и, как правило, армируются предварительно напряженной арматурой.

Размеры и нагрузка плиты зашифрованы в маркировке плиты, к примеру ПК 58-10-8 :

58 – это длинна в дециметрах, 5 метров и 80 сантиметров.
10 – ширина в дециметрах, 1 метр.
8 – это нагрузка, которую нужно умножить на 100; таким образом, это плита 5 метров 80 сантиметров длинной, 1 метр шириной и нагрузка, которую способна выдержать плита, равна 800 кг на метр квадратный.

Высота у плит одинаковая – 22 сантиметра. Пустоты имеют круглую форму, диаметром 159 мм. Допускаются небольшие отклонения в размерах до 2 см., согласно ГОСТ 9561-91, пункту 1.3.10.

Плиты ПК необходимо выбирать согласно проекту вашего дома, или доверить выбор плиты профессионалам. Если же все таки решили сделать выбор сами, то необходимо точно просчитать площадь, которую необходимо перекрыть. Нагрузка 800 кг на м2 подходит для обычных малоэтажных жилых домов, если на плите будут находиться тяжелые предметы (камины, джакузи итд), то следует выбрать плиты более высокой нагрузки – 10, 16 (1000 и 1600 кг/м2).

Плита перекрытия многопустотная ПБ

Плита перекрытия ПБ производится по улучшенной технологии, на ней отсутствуют трещины поверхностного натяжения. Это балочная плита перекрытия, которая не имеет поперечного армирования. Несмотря на свое внешнее сходство с ПК, плита ПБ имеет свои ключевые особенности. В ней используется только продольная арматура, поэтому такую плиту можно резать вдоль и наискось под углом 45 гр. под любые размеры, что будет полезно для нестандартных решений. Из-за особенностей своей конструкции, плита ПБ может держать очень большой вес.

В чем же разница?

Плиты ПК изготавливаются более традиционным способом: в опалубке с шагом, кратным 300 мм. Плиты ПБ — продукт современных строительных технологий. Они изготавливаются непрерывным способом, поэтому длина конструкции может быть заданной: от 1,8 м до 9 м. Шаг ПБ — кратный 10см. Поскольку ПБ завершаются специальной разглаживающей машиной, их вид — более эстетичный, ровный. На них отсутствуют трещины от напряжения бетона. Кроме того, безопалубный метод производства помогает снизить вес конструкции на 5%. Плиты ПБ можно распилить, при необходимости, под углом 45 градусов, когда нужно перекрыть эркеры. Все это делает плиты ПБ более удобными для строительства. Кроме того, плиты ПБ, длина которых — до 9 метров, оснащены, как и плиты ПК, специальными петлями для удобного перемещения и монтажа.

Преимущество плит ПК отмечается тогда, когда необходимо проделать отверстия для внутридомовых коммуникаций. Диаметр пустот в плитах, а также их круглая форма позволяют беспрепятственно проводить монтаж труб. Пустоты плит ПБ не приспособлены к установке коммуникаций — для того, чтобы провести трубы приходится ломать ребра между несколько вытянутыми по форме пустотами. Различия между плитами ПК и ПБ практически незаметны, если речь идет о малоэтажном строительстве, например, строительстве загородного дома. Поэтому в частном строительстве активно используется и один, и другой вид плит.

Требования ГОСТа к техническим показателям

Готовые плиты подлежат приемке при условии:

Габаритные размеры железобетонных изделий обязаны соответствовать стандартной утвержденной технической документации.

На выходе готового изделия проводят испытания на прочность, стойкость к растрескиванию и жесткость. Показатели, полученные во время экспериментов должны быть не ниже нормативных, предусмотренных документами.

Параметры прочности на сжатие и изгиб, морозостойкости, отклонения по размерам от нормы изложены в издании ГОСТа 13015.0–83;

Производство и формирование плиты ведется в строго утвержденных и разработанных формах. Все металлические закладные элементы изготавливают из определенного класса стали, утвержденного диаметра. Обязательной является обработка металлических поверхностей антикоррозийными составами.

Бетон должен соответствовать требованиям, согласно ГОСТу:

При изготовлении железобетонных изделий из бетона легкого типа, его плотность на 1 м3 должна быть в пределах 1900–2100 кг. Тяжелый бетон по плотности может соответствовать 2250–2550 кг на 1 м3.

Если заданием к типу плиты предусмотрено предварительное натяжение арматуры, то отпускание ее выполняется только после набора бетонной смесью расчетной прочности. Обычно такой показатель предусмотрен в целых сутках твердения и указывается в чертеже для производства плиты или в технической документации на строящееся здание.

Легкие виды бетонной смеси обязательно соответствуют показателям пористости с учетом допусков и отклонений.

Качество всех участвующих в производстве бетонной смеси местных материалов и вяжущих компонентов должно быть в пределах нормативных показателей в соответствующих ГОСТах.

При эксплуатации в агрессивной кислотной или газовой среде для выпуска изделий определяется регламент в документах на здание.

Ребристые плиты перекрытия

В целях экономии легких или тяжелых бетонных смесей из нижнего слоя плиты был убран бетон, который плохо работает на растягивающие нагрузки, и отлично сопротивляется сжатию. Под воздействием сил в верхнем слое плит возникают усилия сжатия, а в нижнем растяжения.

Вместо бетона по всей длине плиты предусмотрены вставки из металлической арматуры, выдерживающей растягивающие усилия. Для их размещения выполняют ребра жесткости из бетона. В ребристых плитах, для перекрытия пролетов более 12 м, дополнительно изготавливают поперечные выпуклые борозды, соответственно ГОСТу.

Ребристые железобетонные изделия подразделяют на серии по ГОСТу

1П называются плиты, которые имеют две полосы опирания на отдельные полки ригеля, выпускается в разновидностях от 1П1 до 1П8;
Опора на ригель обозначается 2П, выпускается в единственном варианте;
В плиты серии 1П1–1П6 ГОСТом предусмотрена установка закладных деталей в месте стыка торцов, если этого требуют чертежные документы;
Предварительное напряжение арматуры выполняется перед бетонированием в формах изделий 1П1–1П6 и 2П1;
Электромеханическим способом не напрягают арматуру при изготовлении типов 1П7 и 1П8.

Пример расшифровки обозначения плит по ГОСТу: 1П4– 2, Ат — VI П-1

Первые три буквы говорят о типоразмере плиты (1П4);
Цифра 2 обозначает класс по несущей способности изделия;
Ат – VI – это типовое обозначение арматуры из справочника сортамента;
Литеры П и Т определяют вид по плотности бетона, использованного в изготовлении. П-легкий вариант, Т-тяжелая бетонная смесь.

Последняя через тире цифра показывает особенности вида при изготовлении железобетонного изделия. 1- наличие различных дополнительных металлических элементов; 2-боковые ребра содержат отверстия по 208 мм; цифра 3-говорит о различных по диаметру отверстиях с двух сторон;

Особенности монтажа плит покрытия

Перед началом работы, необходимо вычислить все размеры, и нанести их на бумагу, это позволит избежать ошибок.
При образовании зазоров значительного размера, их заполняют шлакоблоком, а мелкие отверстия закрывают раствором.
При укладке пустотной поверхности, нужно, чтобы она укладывалась чистой стороной вниз. Такие элементы располагают с максимальной близостью друг к другу, без образования зазоров.
Покрытия устанавливают на две стены короткими сторонами, таким образом, можно избежать деформации при усадке фундаментального основания.
В некоторых случаях изделие необходимо укоротить, для разрезания используют мощную болгарку. Бетон немного надрезают, ударяют кувалдой, он осыпаются, а арматура остается, затем её срезают. Такие работы выполняют профессионалы, так как сложно укоротить плиту людям, не имеющим опыта.
Монтаж плит не обойдется без крана, так как изделие имеет значительный вес.

При правильно выбранном изделии, не придется выполнять дополнительные работы по укорачиванию или наращиванию плит. Перед началом работ, необходимо вычислить размеры материала, и подбирать по соответствующим параметрам, чтобы не выполнять дополнительную затратную работу.

Виды плит перекрытия, размеры, ГОСТ: основные нормы

Всё большую популярность набирают монолитно-каркасные здания, суть которых состоит в формировании одной непрерывной плиты по всей поверхности этажа. Главные недостатки монолитной конструкции – дороговизна, необходимость создания предварительного каркаса и безостановочный процесс заливки бетона. Именно поэтому готовые железобетонные изделия не теряют актуальности и активно используются, особенно в частной застройке.

Помимо этого, более низкие цены бетонных плит перекрытия и размеры изделий, которых представлено большое количество в торговых точках, позволяют выбрать подходящий вариант для каждой конкретной стройки в зависимости от выделенного бюджета и архитектурной задумки. Плиты легко монтируются и способствуют ускорению процесса возведения зданий, а для их укладки не требуется проведения дополнительных монтажных работ. Другим значимым преимуществом считается отсутствие усадки у железобетонных плит перекрытия.

Сплошные плиты отличаются высоким уровнем прочности, большой массой и низкими звуко- и теплоизоляционными свойствами.

Такие конструкции характеризуются повышенными показателями жёсткости, они устойчивы к влаге и перепадам температур, имеют высокие тепло- и звукоизоляционные свойства. При строительстве жилых зданий используются и газонепроницаемые структуры. В большинстве случаев допустимая нагрузка на плиты перекрытия составляет 800 кг/м², а максимальное давление, на которое рассчитаны изделия, начинается от 8 кПа. Так как дома, построенные с использованием плит перекрытия, строятся давно, то можно отметить и продолжительный срок эксплуатации. В предложенном списке рассмотрены основные виды и размеры плит перекрытий по ГОСТу:

Многопустотные. Имеют ширину от 1 до 3,6 м, длину от 1,7 до 9 м. Толщина, в зависимости от модели, изменяется от 16 до 30 см. Отличаются присутствием полых сквозных отверстий.
Сборные ребристые. По нормам ГОСТа размеры ребристых плиты перекрытия представлены такими параметрами, как высота – до 40 см, ширина – до 3 м, длина варьируется от 6 до 18 м.
Сплошные доборные конструкции. Длина – от 1,8 до 5 м, высота – 12-16 см.

Обратите внимание! Все характеристики и размеры ЖБИ (плит перекрытия) регулируются нормами ГОСТ 21924.2-84. В зависимости от типа изделия дополнительно могут оборудоваться выпусками арматуры, а также местными вырезами и отверстиями.
Размеры железобетонной плиты перекрытия ребристого типа диктуются длиной и шириной комнаты

При выборе ЖБИ конструкций для строительства, помимо основных параметров, важно учитывать и вес изделий, который будет влиять на вид используемой грузоподъёмной техники

Зачастую на строительных площадках находятся краны, рассчитанные на подъём конструкций весом до 5 тонн

При выборе ЖБИ конструкций для строительства, помимо основных параметров, важно учитывать и вес изделий, который будет влиять на вид используемой грузоподъёмной техники. Зачастую на строительных площадках находятся краны, рассчитанные на подъём конструкций весом до 5 тонн

К примеру, бетонная плита объёмом 2 м³ и больше может весить от трёх до 4,5 тонн, чего может быть слишком много для обычного крана

К примеру, бетонная плита объёмом 2 м³ и больше может весить от трёх до 4,5 тонн, чего может быть слишком много для обычного крана.

Плита перекрытия (пустотка) – достоинства и слабые стороны многопустотных плит

Плиты перекрытия пустотные – популярный стройматериал, обладающий комплексом преимуществ.

Благодаря системе перекрещивающихся балок и армированию с заполнением бетона, такие железобетонные конструкции способны выдерживать довольно внушительную нагрузку

Главные достоинства:

облегченная конструкция. При одинаковых габаритах с цельными панелями, изделия отличаются высоким запасом прочности и не оказывают при этом повышенных нагрузок на коробку и фундаментную основу здания;
уменьшенная стоимость. Если сравнивать с монолитными плитами, то для производства пустотелой продукции требуется меньший объем бетонной смеси. Это позволяет уменьшить объем затрат, предусмотренных сметой;
повышенные шумоизоляционные свойства и теплоизоляционные характеристики. Они достигаются благодаря воздушной прослойке, сформированной продольными полостями внутри бетонного массива;
соответствие промышленно выпущенных плит требованиям действующих стандартов. В кустарных условиях небольшим предприятиям проблематично изготовить массивные плиты с увеличенными габаритами;
возможность ускоренной установки многопустотных панелей. Монтажные мероприятия плит осуществляются более быстрыми темпами, чем сооружение монолитной конструкции из железобетона с использованием опалубки;
расширенный типоразмерный ряд продукции, отличающийся габаритными размерами. Это позволяет использовать стандартные плиты различных параметров для сооружения перекрытий сложной конфигурации.

Кроме указанных достоинств имеются также следующие плюсы:

возможность использования внутренних каналов для укладки инженерных коммуникаций различного назначения;
повышенные прочностные характеристики изделий, произведенных в промышленных условиях;
устойчивость продукции к температурным колебаниям, воздействию влаги и вибрационным нагрузкам;
возможность применения плит в сейсмически активных регионах с уровнем активности до 8-9 баллов;
плоскостность бетонной поверхности, благодаря которой упрощается выполнение отделочных работ.

Пустотелый строительный материал имеет отличные теплоизоляционные свойства, он морозоустойчив и способствует противопожарной безопасности

Профессиональные строители также отмечают неподверженность многопустотных изделий усадке, минимальные допуски на габаритные размеры и стойкость продукции к воздействию коррозионных процессов. Кроме того, при выполнении строительных мероприятий отпадает необходимость в установке дополнительных опорных стоек.

Железобетонные панели, из которых формируют перекрытия, имеют также слабые стороны:

требуют применения грузоподъемной техники для выполнения монтажных работ. В связи с потребностью в грузоподъемном кране увеличивается сметный объем расходов и возникает необходимость увеличения площади стройплощадки;
нуждаются в предварительном выполнении прочностных расчетов. До начала монтажа следует квалифицированно выполнить расчет нагрузки

Важно верно вычислить величину усилий статического и динамического характера и оценить нагрузочную способность стен.

Материалы и особенности конструкции

Данную марку цемента используют для производства плит с отверстиями.

Для получения плит с отверстиями нужен бетонный раствор на цементе М300 и М400. Эти две марки обеспечивают готовое изделие высокими показателями прочности и пластичности. Цемент М400 придает стойкость перекрытию к моментальной нагрузке 400 кг на 1 см3/сек, а 300-я марка наделяет плиту способностью не проламываться при прогибах.

С целью повышения прочностных характеристик и для повышения несущей способности бетонных перекрытий в изделия монтируют стальные пруты. С этой целью используется арматура из нержавеющей стали класса А3 и А4. Материал отличается повышенной коррозионной стойкостью и устойчивостью к колебаниям температур в диапазоне «– 40 °C»—« 50 °C».

Практикуется применение натяжной арматуры. Процесс армирования происходит в четыре стадии:

натяжение стальных прутьев в форме;
укладка арматурной сетки в форму;
заливка бетоном;
обрезка излишка арматурных элементов, выступающих из затвердевшего бетона.

Натяжение придает плитам способность выдерживать максимальное динамическое и статическое давление без провисания и прогибов. При этом в торцы, опирающиеся о стены, дополнительно монтируют двойную арматуру, что наделяет изделие стойкостью к нагрузкам от своей массы и веса верхних стен без деформации. Таким перекрытием сооружаются высотные промышленные здания.

Особенности производства и использования пустотных плит перекрытия

При производстве пустотелых панелей перекрытия применяют разные технологии, в результате, отличия можно заметить по структуре их лицевой стороны.

Маркировка изделий вида ПК и ПГ говорит о том, что конструкция была отлита с помощью опалубки.

Железобетонные материалы ПБ – для их изготовления используется беспрерывная схема действий с применением конвейерной линии.

Видео:

В отличие от опалубочных изделий, технические характеристики ПБ более усовершенствованы.

Они обладают гладкой и ровной поверхностью, могут при производстве получать различную длину, что очень удобно для застройщиков желающих купить «доборные» плиты.

Чертеж по раскладке ПК может включать несколько участков, на которых не могут разместиться панели, имеющие стандартные размеры.

Несущая способность самодельной конструкции уступает своим показателем заводскому изделию по причине отсутствия виброуплотнения и пропаривания железобетона.

Поэтому лучше купить «доборные» плиты с необходимыми параметрами.

Преимущество использования опалубочных плит заключается в возможности применять их в местах, где планируется проведение коммуникационных сетей.

Плиты ПГ и ПК стоит купить, если чертеж перекрытий здания включает дополнительные отверстия, которые необходимо проделать, не снизив усиление всей конструкции.

При этом пустотные ПГ и ПК имеют минимальный диаметр отверстий в 114 мм, при котором можно не пробивать отверстия, а воспользоваться существующими.

В них свободно пройдет труба с диаметром 80-100 мм.

Если же купить железобетонные панели для перекрытия с маркировкой ПБ, то диаметр их отверстий (60 мм) не позволит пропустить через себя канализационный стояк.

Если с этой целью перерубать ребро жесткости конструкции, ее несущая способность сойдет на «нет», а технические характеристики изделия больше не будут отвечать нормативным требованиям СНИП.

Плиты пустотные – преимущества продукции

Главными достоинствами популярного строительного материала является:

отсутствие необходимости в монтаже промежуточных опорных балок при возведении строительных конструкций;
ускоренные темпы выполнения строительных мероприятий;
повышенная прочность произведенных промышленным образом изделий;
расширенная номенклатура выпускаемой продукции, позволяющая выбрать стройматериал требуемого размера;
отсутствие усадки, обеспечивающее соответствие размеров;
повышенная плоскостность, облегчающая процесс дальнейшей отделки;
устойчивость к воздействию вибрации, повышенной влажности, коррозии;
стойкость к повреждению грызунами и различными насекомыми;
возможность применения в различных климатических районах;
сохранение целостности при сейсмическом воздействии до 9 баллов.

К недостаткам относится только повышенная масса изделий, которые нуждаются в специальном грузоподъемном оборудовании для перемещения.

Что собой представляют ребристые плиты, их основные характеристики

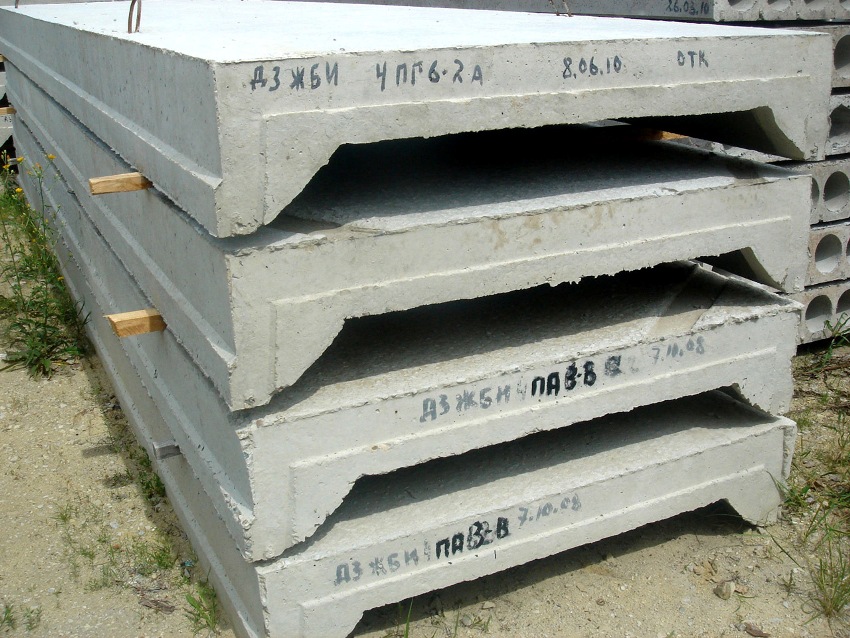

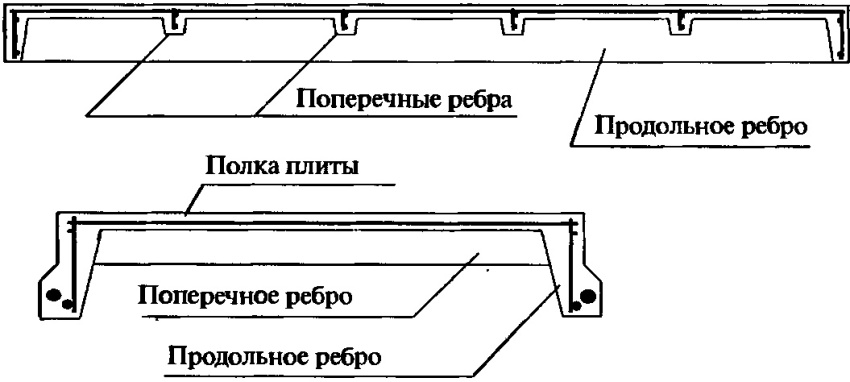

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Это интересно! В некоторых случаях ребристые плиты применяются для создания тепловых или водопроводных сетей.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия

Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

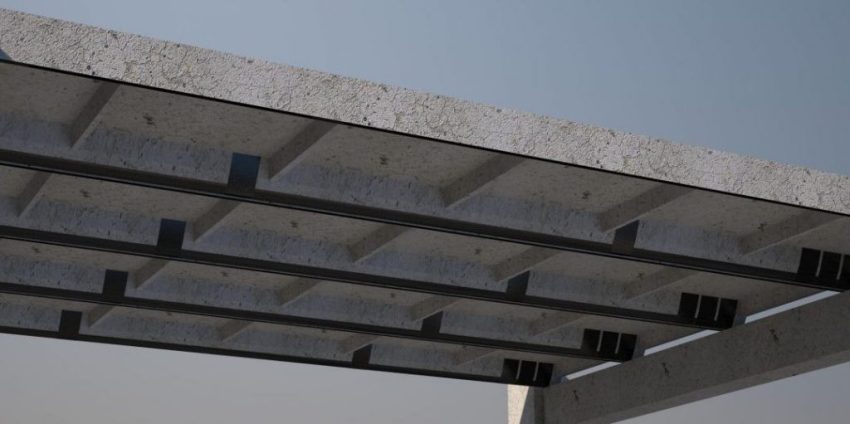

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), мм	Толщина, мм	Вес, кг
1170х390	90	65
1370х390	76
1570х390	87
1770х390	100
2370х390	120	154
2570х390	167
2970х390	150	197
3170х390	206
3370х390	227
3570х390	240

Остальные типы плит

Как правило, на заводах, которые изготавливают пустотные плиты, делают ещё два вида плит, которые имеют специальное назначение:

Полнотелые (П, ПТ) — как правило, не пользуются большим спросом у застройщиков из-за большого веса, который оказывает большую нагрузку на несущие стены здания. Из плюсов можно отметить высокую прочность изделия.
Ребристые (ПР, ПП, ПГ) — такие плиты очень прочные и переносят большие нагрузки из-за наличия ребер жесткости. Преимущественно используются в постройке каких-либо технических или общественных зданий, таких как торговые центры.

Если строительство частного домостроения ведется по утвержденному проекту, то размеры и количество плит предварительно рассчитываются инженерами при разработке этого заказа. Вообще подобные расчеты производятся по принципу «подгонки» планировки стен под размеры плит, а не наоборот. Но в частном строительстве бывает всякое. И если стены уже распланированы или даже готовы и ждут перекрытия, то рассчитывать их количество и размеры нужно, учитывая определенные правила:

длина плиты равняется расстоянию между несущими стенами плюс ширина площади опоры плиты на стену (балку);
ширина плиты подбирается из расчета, сколько штук из выбранного вами ассортимента перекроют поперечное расстояние между основными стенами (перегородки не берутся в расчет). Длинной стороной пустотную плиту укладывают впритык к ненесущим стенам, или накладывают внахлест не более, чем на 100 мм (до первой пустоты). Подробнее смотрите в статье про опирание плит на стены;
если между плитами остается небольшой зазор или существует не вписывающийся в конфигурацию плит небольшой участок помещения, его можно «закрыть» частичной монолитной заливкой, с применением опалубки и армирования;
швы между плитами заделываются.

Стандартные размеры плит

И все-таки по возможности лучше использовать плиты стандартных размеров, так как их приобретение стоит гораздо дешевле и занимает меньше времени.

На заводах размерные ряды последнего поколения продукции несколько разнятся, но существуют размерные ограничения, общепринятые стандартами и ТУ:

5,1 / 6,0 / 6,3 / 6,6 / 7,2

Вес плит важно знать при расчете конструкций. Но это забота конструктора, который составляет проект на дом

Частному застройщику полезно знать массу плит при доставке их на объект и монтаже.

В первом случае необходимо подобрать грузоподъемность транспорта. Скорее всего для доставки понадобится две автомашины.

Для монтажа плит используется подъёмный кран, при заказе которого у вас также поинтересуются весом и размерами плит. Каждый кран имеет свою грузоподъемность. Поскольку весовой диапазон плит находится в пределах от 960-4800 кг, то 5-тонника хватит в любом случае.

Поскольку в частном строительстве наиболее распространены плиты толщиной 160 мм и 220 мм, приведем их вес на погонный метр для ширины плиты 1500 мм:

Вот ещё масса некоторых стандартных плит:

Дорожные бетонные плиты (ПДН)

Бетонные дорожные плиты предназначены для устройства временного или постоянного сборного покрытия дорог, площадок, подъездных путей. Сферы применения: промышленные и военные объекты, инженерное, жилищное, индивидуальное строительство. Материал изготовления ПДН — бетон марки М300 или выше, стальная арматура.

Рис. 1. Укладка дорожной плиты

Для строительства постоянных дорог предназначены изделия 1П, для временных покрытий — 2П. Разница — в бетоне и армировании: 1П делают из бетона класса В30, а для изготовления 2П используется В22,5. Этими отличиями обусловлена неодинаковая несущая способность.

Армирование осуществляется согласно ТУ или ГОСТ 21924.3-84. Отличия — в марках и диаметре арматуры, расположении сеток, каркасов и отдельных стержней.

Стандартные размеры дорожных бетонных плит: высота — 140-220 мм, ширина — 900-2750 мм, длина — 1750-6000 мм, вес — 0,92-4,08 тонн.

Рис.2. Плита дорожная 1П18.18.30

Особенности маркировки, отражающие геометрическую форму:

ПТ (плита трапецеидальная) — железобетонное изделие с плоской трапециевидной поверхностью;
ППШ, ДПШ, ПШП, ПШД, ПШ — продукция шестиугольной формы, а также доборные элементы;
П — изделие прямоугольной формы, наиболее востребованное в дорожном строительстве, разновидности — ПББ и ПБ, с двумя и одним бортом соответственно.

В маркировке прямоугольных изделий указывают длину и ширину в дециметрах, шестиугольных — диагональ, трапецеидальных — длину.
