Пкж: характеристики и размеры ребристых плит перекрытия

Дефекты, причины и их устранение

Защищенность и прочность зданий непосредственно зависит от правильного монтажа и эксплуатации. Тем не менее, даже безупречно установленные РПП могут иметь дефекты, которые образуются в процессе эксплуатации конструкций, находящихся под воздействием окружающей среды или ошибок обслуживающего персонала.

Главные причины, способствующие образованию дефектов на РПП:

• Ошибки, случившиеся при проектировании коробки здания. Они могут быть связаны с неправильным определением действующих нагрузок, допущенных некорректностей при конструировании узлов сопряжения, утраты прочности, вследствие недостаточного объема связующих компонентов, низкокачественному предпроектному исследованию, в том числе по оценке грунтов для расчета основания;
• использование низкокачественных стройматериалов: недостаточная морозостойкость бетонного раствора, низкокачественная арматура и цемент, не соответствующий нормативной марке для данного типа перекрытий;
• недопустимое качество строительно-монтажных работ: неисполнение требований по горизонтальности и вертикали несущих стен, нарушение правил установки и закрепления плит, выполнение работ при отрицательных температурах наружного воздуха;
• устройство дополнительных отверстий на поверхности плит в процессе возведения, которые не соответствуют проекту, что приводит к заметному уменьшению сечению плит и потери их прочностных характеристик.

Практически любой из подобных факторов либо несколько из них в совокупности, в конечном итоге способны привести к образованию серьезных дефектов на РПП. С целью недопущения развития аварийной ситуации в здании, потребуется, как можно скорее выявить источники образования и устранить повреждения, чтобы избежать разрушения дома или промышленного объекта.

Размер ребристых плит перекрытия

Плита перекрытия — одна из главных конструкций в строительстве здания, которая должна выдерживать большие нагрузки. Изготавливаются они из тяжелых бетонов с использованием цементов высоких марок или легких конструкционных бетонных смесей с химическими добавками, усиливающими прочность материала. Обязательно армирование изделия стальной арматурой: металлический каркас внутри плиты делает ее более прочной на изгиб.

Габаритные показатели

Габариты, или размер ребристых плит перекрытия, определяют три основных показателя: ширина (B), длина (L) и высота (h). Стандартной считается толщина в 22 см, хотя производятся изделия и высотой 16 см. Такие отступления от ГОСТа отражаются на шумоизоляции помещений, поэтому, если они предназначены для перекрытия этажей в жилом доме, лучше использовать изделия стандартной толщины.

Длина (L) плит ребристых от 2 м до 12 м, но на деле чаще используются изделия длиной от 3,6 м до 7,2 м. Конструкции менее 3,6 мм и более 7,2 м не так востребованы, поэтому объемы их производства намного меньше, и на практике такие изделия довольно сложно найти. Это отражается и на стоимости маломерных и длинномерных плит. Если исходить из цены за 1м2, то они дороже стандартных материалов.

Ширина (B) ребристых плит: 1м, 1.2м, 1.5м и 1.8м. Пользуются популярностью колонны ЖБИ размеры которых 1.5м и 1.2м. Они всегда есть в наличии, другие конструкции сложно приобрести, и цена на них выше, если рассчитывать на 1м2.

Высота (h) плиты стандартная для всех и составляет 22 см.

Шатровые модели — это ребристые плиты перекрытий шириной 3 м. Ею можно накрыть сразу всю комнату, а их преимущество в том, что на потолке не остается швов: он получается идеально ровным и не требует дополнительного выравнивания.

Ценовая категория

Приблизительные цены одной плиты

длина (см)	ширина (см)	высота (см)	самовывоз (руб)	доставка (руб)
360	120	22	3600	4900
400	150	22	6100	8300
500	150	22	6400	9000
600	150	22	7400	10400
700	120	22	9200	12500

Обычно продажей ЖБИ конструкций занимается непосредственно завод-изготовитель, но на отпускную стоимость могут влиять разные факторы, например, насколько близко к месту производства расположен карьер по добыче песка или количество отпускаемого товара.

Модификация изделий

По конструктивным особенностям и способу монтажа выделяются два типа ребристых плит перекрытия:

• Опирающиеся на верхнюю часть ригеля каркаса здания. Они маркируются 1П и имеют восемь типоразмеров с 1П1 по 1П8.
• Монтирующиеся на полках ригелей: имеют один типоразмер с маркировкой 2П1.

В производстве плит с маркировкой 2П1 и 1П1, 1П6 продольная арматура подвергается натяжению, и эти изделия ЖБИ расцениваются как напряженные. Для двух оставшихся типов плит такой способ при их изготовлении не проводится, поэтому они считаются менее прочными.

Если в проектной документации заложены конкретные особенности здания, в железобетонных плитах перекрытия уже во время их заливки в формы производятся дополнительные изменения. Например, это могут быть отверстия для коммуникаций (мусоропровод, трубопровод), конструктивные проемы, вырезы в полках или углубления.

Преимущества и недостатки

Чтобы рассматривать положительные характеристики данных изделий с точки зрения эксплуатации, можно сравнить их с другими типами плит. Например, в отличие от пустотных изделий, они обладают меньшей звукопроницаемостью, поэтому с этой точки зрения в многоэтажных жилых домах предпочтительнее использование ребристых ЖБИ.

Основное преимущество заложено в конструкции стройматериала: спроектированы для высоких нагрузок, поэтому более надежны в районах с риском сейсмической активности. Особой прочностью обладают напряженные ребристые плиты, так как в них ребра расположены в двух направлениях. Эта особенность повлияла на область применения напряженных плит — промышленные цеха и здания, где используются тяжелые механизмы. Для гражданского строительства они применимы только как чердачные перекрытия, так как выступающие нижние балки не вписываются в интерьер жилых помещений.

Недостаток всех видов плит, даже небольших размеров в том, что для их монтажа нужно использовать подъемный кран, а это значит, что потребуется площадка для его работы. Такие условия нельзя создать, когда рядом с объектом строительства уже расположены постройки или в зоне, где требуется сохранить ландшафтный дизайн.

Расчет монолитного ребристого перекрытия

Конструкцию рассчитывают с помощью специальных программ, при этом исходными данными являются поперечные силы, изгибающие и крутящий моменты. Обязательно учитываются снеговые и сейсмические нагрузки. Составляется графическая модель перекрытия, вычисляются размеры ребристой плиты перекрытия, площадь арматуры, размеры пролетов. По результатам расчета подбираются изделия с нужными параметрами.

Ребристые перекрытия. Технические характеристики и маркировка

Сейчас комбинаты ЖБИ выпускают плиты из различных видов бетона: конструкционного легкого, тяжелого, плотного силикатного. Габаритные и присоединительные размеры строительных перекрытий, их форма отвечают требованиям ГОСТ 28042-89. Согласно ему железобетонные ребристые предварительно напряженные плиты имеют габариты 3х12, 3х6, 3х18, 1,5х6, 1,5х12 м. Выпускают следующие типы перекрытий с напряженной арматурой:

• с плоской верхней плитой – ПГ (без отверстий), ПВ (с отверстиями для вентиляционных устройств), ПФ и ПС (с отверстиями для различных видов фонарей), ПЛ (с проемами для легкосбрасываемой кровли);
• плиты-оболочки, имеющие сводчатую поверхность – ПОВ, ПОФ, ПОС, ПОЛ (имеют те же конструктивные особенности, что и первый тип).

В маркировку входит:

• буквенно-цифровое обозначение типоразмера;
• несущая способность (определяется максимально допустимой нагрузкой);
• класс арматуры, вид бетона, особенности конструкции (размеры и расположение отверстий, наличие закладных деталей);
• дополнительные качества (например, сейсмоустойчивость).

Железобетонные ребристые плиты высотой 0,4 м

Технические требования к этим изделиям содержатся в ГОСТ 27215-87. В нем перекрытия классифицируются согласно тому, на какую зону ригелей каркаса они опираются:

• 1П – на полки; имеется 8 типоразмеров (1П1- 1П8);
• 2П – на верхнюю часть, есть 1 типоразмер 2П1.

1П1- 1П6, 2П1 усилены напряженной арматурой, а 1П7, 1П8 – ненапряженной. Маркировка включает: размер, данные о наибольшей нагрузке, класс арматуры, плотность и проницаемость бетона, наличие вырезов и закладных деталей. Так, монолитная ребристая плита типоразмера 1П2, вторая по несущей способности, с арматурным усилением Ат-VСК, из легкого бетона, эксплуатируемая в агрессивной среде, обозначается так: 1П2-2 Ат-VСКЛ.

Железобетонные плиты высотой 0,3 м

Их изготовление регламентирует ГОСТ 21506-87. Он предусматривает три вида типоразмеров, в зависимости от расположения:

• П1 — в рядах;
• П2 – в рядах и между колоннами;
• П3 — между колоннами и вдоль стен.

В обозначении перекрытия по ГОСТ 21506-87 перечисляются: типоразмер, шифр максимальной нагрузки, вид арматуры и бетона, наличие отверстий для вентиляции (согласно диаметру они обозначаются цифрами 1 – 3). Условное обозначение плиты П1, с напряженной арматурой Ат-V, из легкого бетона для нормальной среды, с проемом под вентилятор диаметром 1 м: П1- АтVЛ-Н-3.

Монтаж ребристых железобетонных плит и перекрытий

Перекрытия монтируются только с помощью автомобильного или башенного крана. Чтобы захватить изделие крюком грузоподъемного механизма, служат монтажные петли. Их наличие и состояние проверяют при покупке и непосредственно перед установкой.

1. На торцы стен, балок, свай, предназначенных для укладки плиты, наносят слой строительного раствора, необходимого для прочности соединения и герметичности. Не следует допускать преждевременное затвердевание песчано-цементной смеси – это нарушает целостность конструкции.

2. На крановый крюк навешивают паук с четырьмя стропами, на конце которых также имеются крюки. Их вставляют в петли, после чего поднимают перекрытие, обеспечивая его горизонтальное положение.

3. Кроме крановщика, монтаж выполняют два стропальщика, выравнивающие подвешенный груз и контролирующие точность установки.

4. Плита имеет технологические уклоны, поэтому верхняя плоскость немного меньше нижней. Из-за этого между соседними панелями появляются зазоры 50 – 70 мм, которые заполняют раствором.

5. Монтажные петли прилегающих друг к другу плит соединяют стальным прутом, края которого загибают вовнутрь и сваривают.

С наружной стороны здания должен остаться край шириной минимум 0,15 м для проведения кладки кирпича. Такого же размера выдерживается и плоскость соприкосновения изделия с несущим элементом.

Стоимость перекрытий

Ввиду высокой трудоемкости формовочных работ и сложной опалубки, цена ребристой плиты перекрытия значительно выше, чем обычной гладкой.

Обозначение	Длина, мм	Ширина, мм	Высота, мм	Цена, рубли
2ПГ6	500	5 970	1 490	300	15 200
2ПГ6	400	5 970	1 490	300	12 400
4ПВ6	400	5 970	1 490	300	14 680
1П3	500	5 550	1 485	400	19 200

Статьи

Виды

Плитный стройматериал изготавливается в заводских условиях и делится на несколько типов. По конструктивным особенностям:

• плоские без технологических отверстий;
• гладкие с отверстиями под вентиляцию, освещение, сброс кровли;
• сводчатые без отверстий;
• плиты-оболочки с отверстиями.

По варианту монтажа:

• с опорой на верхние элементы каркаса дома;
• для обустройства на нижних распорках.

По типу поперечного сечения:

• ребристые;
• многопустотные;
• сплошные.

По типу упрочнения арматурой:

• классические;
• с напряженными стержнями арматуры.

По необходимости производятся другие типы перекрытий. Для этого на этапе заливки вводятся коррективы, согласно требованиям к свойствам конечного изделия. Например, в плите проделываются дополнительные отверстия под коммуникации, конструктивные проемы, вырезы или углубления.

Область применения

Ребристые плиты довольно качественно работают на изгиб, однако чаще всего их используют при строительстве чердаков. Балки, идущие вниз, не дают возможности создать плоский потолок. Также подобный тип получил широкое распространение при возведении построек другого вида.

Чаще всего применение материала происходит при многоэтажном строительстве, где необходимо добиться устойчивости и прочности поверхности. Его используют в местах, где сосредотачивается наибольший объем снеговых осадков (толщиной до 150 килограмм-силы на один квадратный сантиметр). Ребристое перекрытие, установленное на крыше дома, позволяет перераспределить нагрузку, создаваемую снегом, на стены и иные элементы здания.

Высокий уровень несущей способности плиты дает возможность качественно выдерживать не только статическую нагрузку, но и напряжение, которое находится в динамике. Влияние на данную функцию оказывает серия, разновидность бетона (легкий либо тяжелый), качество арматуры и способ ее установки, а также вес и правильность расчетов при изготовлении, то есть верное распределение материала.

Стоимость

Цена на ребристую плиту перекрытия варьируется в зависимости от размера и ширины. Также на нее влияет качество бетона и арматуры, использованной при непосредственном производстве.

Серия маркировки	Уровень нагрузки кг/м2	Длина, мм	Ширина, мм	Высота, мм	Цена, рубли
2ПГ6	500	5 970	1 490	300	15 200
2ПГ6	400	5 970	1 490	300	12 400
4ПВ6	400	5 970	1 490	300	14 680
1П3	500	5 550	1 485	400	19 200

Устройство перекрытий – важный этап в возведении любого объекта больше одного этажа. Безопасная эксплуатация здания зависит от правильного выбора качественной продукции. Основная их задача – равномерно разделить нагрузку этажей на несущие стены. Широко используемая монолитная ребристая плита – один из видов железобетонных конструкций, выдерживающих значительный вес при большой ширине пролетов, что ценно при масштабной, промышленной, и нетипичной архитектуре индивидуального строительства.

Характеристики, типы и назначения

При увеличенных нагрузках изделия выполняющие работу на прочность, снабжаются армированием и дополнительными ребрами. В основном применяются в чердачных перекрытиях, конструкциях промышленных предприятий, меньше для жилых помещений, по причине обязательной облицовки панели снизу. Эксплуатируются в холодных и с повышенной влажностью районах, в силу высоких качеств продукта. Необходимы при обустройстве помещений с огневой либо химически агрессивной средой.

Принцип действия работающих на изгиб балок – удалять бетон из территории растяжения и сосредотачивать его в месте сжатия. При этом изготовленное изделие становится тоньше, не меняя качественных характеристик. Экономически такой продукт выгоден.

Плиты, выпускаемые комбинатами, делятся на типы:

1. Плоские. Гладкие – ПГ, с технологическими отверстиями под вентиляцию – ПВ, освещение – ПФ, ПС и сброс кровли – ПЛ.
2. Сводчатые, имеющие те же условия. Маркированы как ПОВ, ПОФ, ПОС, ПОЛ.

Кроме буквенного обозначения, в документации указан используемый бетон, арматура, шаг расположения сквозных деталей, допустимая нагрузка и особенности – устойчивость к подвижным грунтам, природным явлениям.

Пример обозначения плиты, согласно ГОСТ 28042-89 – 3ПГ6-2 Ат-VЛ, где 3 – типоразмер, 6 – длина в метрах, 2 – категория несущей способности, Ат-V – класс арматуры, Л – использование облегченного бетона.

Технические параметры и описание плит

Ребристое перекрытие выпускается в виде цельнолитой плиты со вспомогательным продольным элементом, выполняющим функцию балки, которая работает на изгиб. Если необходимо минимизировать действие очень высокой нагрузки, прибегают к поперечным ребрам. Интересно то, что бетон покидает площадь растяжения и локализуется в местах сжатия, и именно поэтому несущий элемент перенаправляет нагрузку наиболее корректно. Для экономии цементного материала и уменьшения толщины плиты ребристый элемент армируется, при этом его прочностные качества остаются на требуемом уровне.

Железобетонные плиты

Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов. Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м. В жилом фонде такие элементы не используются по причине того, что здесь наблюдается недостаточность нижней поверхности для обшивки. Специалисты рассчитывают конструкцию в специальной программе, расшифровывающей составленные схемы. В промышленных масштабах плиты производятся из разнотипного бетона:

• легкого;
• тяжелого;
• силикатного.

Продольный и поперечный разрез плиты

Исходя из данной информации, мы можем выделить следующие детали с напряженной арматурой:

• верхняя плита с плоской конфигурацией;
• особые материалы-оболочки со сводчатой поверхностью.

Маркировка

Маркировка изделий

Маркировка товара содержит следующие составляющие:

1. Буквенные и цифровые символы, расшифровывающие параметры (размеры, вес).
2. Коэффициент несущей способности.
3. Характеристики арматуры (класс, тип).
4. Марка и тип бетона.
5. Дополнительные свойства (при их наличии).

В качестве примера расшифруем следующую информацию на изделиях: 2П1– 3, Ат — VI П-1.

Первые три символа говорят нам о типоразмере панели (2П1). Цифра 3 указывает на разделение элементов перекрытия по несущей способности. Затем расшифровывается класс арматуры (предварительно напряженной). Символ П свидетельствует об использовании легкого бетона, а символ Т обозначает тяжелый тип. Последний цифровой символ расшифровывает конструктивные особенности изделия:

• 1 – в плиты интегрированы дополнительные закладные;
• 2 –  боковые ребра содержат технологические отверстия по 210 мм;
• 3 – такие же отверстия, но 210 и 700 мм.

Установка производится с помощью крана

Монтаж ребристых перекрытий может проводиться по разным технологиям и неважно, какой метод будет задействован — без автомобильного или башенного крана здесь обойтись не получится. Чтобы правильно зацепить плиту за крюк, обеспечивают наличие специально предназначенных монтажных петель, которые обязательно проверяются перед установкой на предмет целостности и надежности, а также учитывается их необходимое количество

При установке несущих элементов на их посадочные места нельзя отступать от монтажной технологии ни на шаг.

Сечение плиты 2Т без поперечных ребер пролетом 12 м

Расчетный анализ плит как пространственных конструкций методом конечных элементов позволил уточнить геометрию сечения по линиям сопряжений полок с продольными ребрами. Так, при действии несимметричной по отношению к сечению вертикальной нагрузки происходит выгиб продольных ребер из плоскости. Это приводит к тому, что эпюры внутренних усилий в поперечном сечении на опоре и в пролете меняют форму и знак. В местах сопряжения полок с ребрами возникают растягивающие напряжения, превышающие предел трещиностойкости, и, как следствие, происходит образование продольных трещин, снижающих несущую способность. С целью ликвидации этого дефекта высота вутов по линии сопряжений полок с продольными ребрами была увеличена до 8 см. Принятые плавные переходы полок и ребер положительно сказались при симметричном загружении вследствие возникновения так называемого арочного эффекта.

Возможные ошибки и сложности

В процессе работы с ребристыми перекрытиями никто не застрахован от возможных ошибок, причинами которых могут служить разные факторы:

1. Неправильно выполненные расчеты.
2. Несоблюдение технологии изготовления монолитов.
3. Использование коррозированной арматуры.
4. Покупка плит, на которых отсутствует маркировка и нет сертификатов качества.
5. Цвет изделий имеет желтизну, что говорит о нарушении пропорции приготовления бетонного раствора, и добавления большого количества песка.
6. Несоблюдение геометрической линии и получение перекосов.
7. Нарушение правил укладки при варианте работы с балками.

Чтобы избежать сложностей, нужно осуществлять работы в соответствии с нормативными техническими требованиями, проводить правильные замеры и расчеты, использовать качественный материал, придерживаться схемы монтажа, а также:

• на конструкционных стенах заранее монтировать венцы, к которым будут присоединяться балки плит перекрытия;
• использовать в монтаже подпорки под опалубку или плиты;
• перекрывать пролеты не больше 2 (м) в длину;
• при высыхании монолита не ходить по поверхности, и ожидать ее полного высыхания;
• блоки укладывать только на балки, без опирания на стены.

Чтобы перекрытие было более устойчивым, допускается их усиление дополнительным армированием, а также опорами.

Гост 27215-87 плиты перекрытий железобетонные ребристые высотой 400 мм для производственных зданий промышленных предприятий. технические условия — скачать бесплатно

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПЕРЕКРЫТИЙ

ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫЕ

ВЫСОТОЙ 400 мм

ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 27215-87

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫЕ ВЫСОТОЙ 400 мм ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

27215-87

Дата введения 01.01.88

Настоящий стандарт распространяется на железобетонные ребристые плиты высотой 400 мм, изготовляемые из тяжелого или легкого бетона и предназначенные для перекрытий производственных зданий промышленных предприятий и сооружений различного назначения с шагом несущих конструкций 6 м.

Плиты изготовляют по рабочим чертежам серий 1.442.1-1, 1.442.1-2 и применяют:

для отапливаемых зданий и сооружений;

для не отапливаемых зданий и сооружений и на открытом воздухе при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40 °С включ.;

в условиях систематического воздействия технологических температур до 50 °С включ.;

при неагрессивной, слабо — и среднеагрессивной степенях воздействия газообразных сред на железобетонные конструкции;

для зданий и сооружений с расчетной сейсмичностью до 9 баллов включ.

Технология монтажа

Вес бетонных плит и балок перекрытий довольно большой. В связи с этим монтаж осуществить вручную нельзя. Для этого следует привлекать соответствующую технику. Башенные краны подъёмной стрелой захватывают плиты за петли, которые специально обустраиваются в изделиях еще на этапе их производства. Специалисты советуют при покупке проверять их наличие. А также перепроверять перед началом монтажа. От их качества зависит безопасность всего процесса.

Сам процесс монтажа состоит из нескольких этапов:

в местах установки плиты предварительно наноситься раствор: торцы стен, балок или свай. Это необходимо для того, чтобы надёжно укрепить монтируемое изделие

Но, обратим внимание, что нельзя допустить затвердевание смеси до момента укладки перекрытий;
далее стропы, которые надёжно закреплены на башенном кране, крепятся к петлям на монтируемом перекрытии. Поднимая вверх изделие, стараются обеспечить его горизонтальное размещение;
для данной процедуры привлекают ещё двух рабочих – стропальщиков, которые контролируют положение плиты и правильность её перемещения и установки;
при укладке перекрытий необходимо оставлять расстояние между ними около 50 – 70 мм

Впоследствии их заполняют раствором;
после укладки петли двух соседних перекрытий скручивают плотно проволокой, концы которой загибают и приваривают;

Качество арматуры

Каркас упрочнения в железобетонной конструкции, а также петли должны быть выполнены из высококачественных материалов. К арматуре выдвигаются определенные требования, благодаря соблюдению которых удается добиться нужных показателей прочности и жесткости всей конструкции.

Требования по качеству арматуры внутри плиты и петель:

• В П-образных плитах допускается использовать арматуру из сталей, указанных в проектной документации
• Размеры и форма петель, закладных обязательно соответствуют ГОСТам, чертежам конструкции, особенностям эксплуатации, требуемым свойствам
• Натяжение арматуры выполняют электромеханическим/механическим методами
• Коэффициент напряжения в каркасе после натяжения отклоняться от установленного в проекте может максимум на 10%

Правильные расчеты и высококачественные изделия – залог того, что построенная из П-образных плит конструкция получится надежной, прочной, способной выдерживать установленные нагрузки и обеспечить длительный срок эксплуатации здания.

Монтаж железобетонных плит перекрытия

Перекрытия устанавливаются только при помощи башенного или автомобильного крана, при этом следует произвести точный расчет. Для того чтобы схватить изделие надежным креплением грузоподъемного механизма, необходимы петли для монтажа. Их состояние и наличие проверяют во время приобретения и перед их установкой.

Монтаж плит: расчет расстояния между балками

Особенности установки ребристой поверхности, состоит в следующем:

• На торцы поверхности стен, свай, балок, предназначенных для монтирования плит 3х6, наносится слой цементного раствора, который необходим для придания соединению герметичности и прочности. Не стоит допускать того, чтобы состав затвердел раньше времени, что нарушит целостность всей конструкции.
• На крюк крана цепляют крюк паук с 4-мя стропами, на концах которых, расположены такие же крюки. Их надежно вставляют в петли и поднимают поверхность в горизонтальном положении.
• Помимо крановщика, монтаж производит несколько стропальщиков, которые выравнивают положение подвешенных плит и обеспечивают расчет точности установки.
• У всех плит гост имеется технологический уклон, в связи, с чем верхняя часть меньше, чем нижняя. По этой причине между соседними панелями имеются зазоры в 50-70 мм, заполняемые строительным раствором.
• Петли для монтажа, соприкасающиеся друг с другом соединяют между собой при помощи стального прута, края которого подворачивают вовнутрь и затем сваривают. При этом расчет действие должен быть верным.

Снаружи сооружения должен остаться край, размеры которого не должны быть менее 0,15 м для кирпичной кладки. Такое же расстояние должно быть между плоскостью соприкосновения плит с несущими балками.

Влияние схемы эксцентричного крепления ребра на результаты подбора арматуры в плите и ребре

При моделировании поля железобетонной плиты пластинчатыми или оболочечными элементами и моделировании балок стержневыми элементами срединная плоскость пластин может быть расположена как на одном уровне, так и на разных уровнях с упругой частью стержня (рис. 3).

Рис. 3. Выбор размещения стержня относительно плиты (1 — плитный элемент; 2 — стержневой элемент)

Можно было бы также представить ребра вертикально расположенными элементами плиты, однако в таком случае возникает вопрос о толковании размещения подобранной арматуры (рис. 4), поэтому в настоящей статье мы не будем рассматривать данный вариант.

При смещении стержневого элемента относительно нейтральной оси плиты возникает необходимость учесть эксцентриситет стыков элементов в узлах. Условия совместимости деформаций стержней и пластин будут выполнены в случае присоединения стержней к узлам пластин с помощью абсолютно жестких (EI = ) вертикальных вставок (рис. 5).

Рис. 4. Расположение арматуры: а — в реальной конструкции; б — при моделировании стержневым и плитным элементами; в — при моделировании плитными элементами (1 — плита; 2 — стержень)

Рис. 5. Эксцентричность стыков элементов в узлах (1 — жесткая вставка, С — длина жесткой вставки)

При этом в плите возникает мембранная группа усилий, которые в общем случае являются следствием корректного моделирования перекрытия. Следовательно, при эксцентричности стыков элементов в узлах плиты необходимо моделирование оболочечными элементами, которые имеют необходимое количество степеней свободы в узлах.

Если стержни примыкают к узлам пластин непосредственно (без жестких вставок), то в пластинах при вертикальной нагрузке мембранная группа усилий не возникает. Такое моделирование соответствует случаю, когда в реальной конструкции балки как бы выступают над плитами (рис. 6а , б ). В этом случае при моделировании конечными элементами плиты и оболочки результаты будут одинаковыми.

Каждый из предложенных на рис. 6 вариантов расчетных схем имеет свои преимущества и недостатки. В перекрытиях, представленных на рис. 6 а и 6 б , жестких вставок нет. В случае когда в стержневом элементе имеется вставка (рис. 6в, г ), от действия вертикальной нагрузки в плите возникает мембранная группа усилий. Как следствие, в упомянутых стержнях появляется продольная сила (усилие распора), которая отвечает действительной работе конструкции. Этого не происходит при центрировании элементов по средней линии.

Рис. 6. Моделирование ребристого перекрытия или плиты (комбинированная модель): а — без жестких вставок (высота балки h); б — без жестких вставок (высота балки h1); в, г — то же, но с жесткими вставками

Кроме того, в схемах на рис. 6а, б, в в местах пересечения стержня и плиты будет дважды учитываться площадь бетона. В схеме на рис. 6 г такого эффекта не наблюдается, но при этом возникает вопрос: правомерно ли будет перенести площадь подобранной арматуры в сжатой зоне стержня в сжатую зону плиты (изменение плеча внутренней пары сил)?

Армирование стержневых элементов также возможно как по первой, так и по второй группам предельных состояний.

Рассмотрим два примера расчета: ребристой панели перекрытия и монолитного ребристого перекрытия с балочными плитами, которые приведены в пособии «Проектирование железобетонных конструкций» (Киев, 1985) А.Б.Голышева, В.Я.Бачинского, В.П.Полищука и др., и по этим исходным данным смоделируем соответствующие расчетные схемы в комплексе SCAD (учитывая изложенные выше особенности).

Ребра были представлены стержневыми элементами прямоугольного сечения. Тавровое сечение ребер не рассматривалось, поскольку, во-первых, при таком моделировании ребер будет дважды учитываться бетон сжатой зоны (стержня и плиты), что исказит конечный результат, а во-вторых, моделирование крайних ребер окажется некорректным, поскольку одна из полок тавра будет лишней.

Таблица 1. Четыре типа схем

В табл. 1 представлены четыре типа схем, которые отличаются друг от друга представлением нагрузки в расчетной схеме и типом конечного элемента плиты. Представление ребер одним типом элемента (пространственный стержень) при моделировании полки плиты конечными элементами оболочки и плиты объясняется тем, что стержневой элемент плоской схемы не может иметь жестких вставок в своей плоскости.

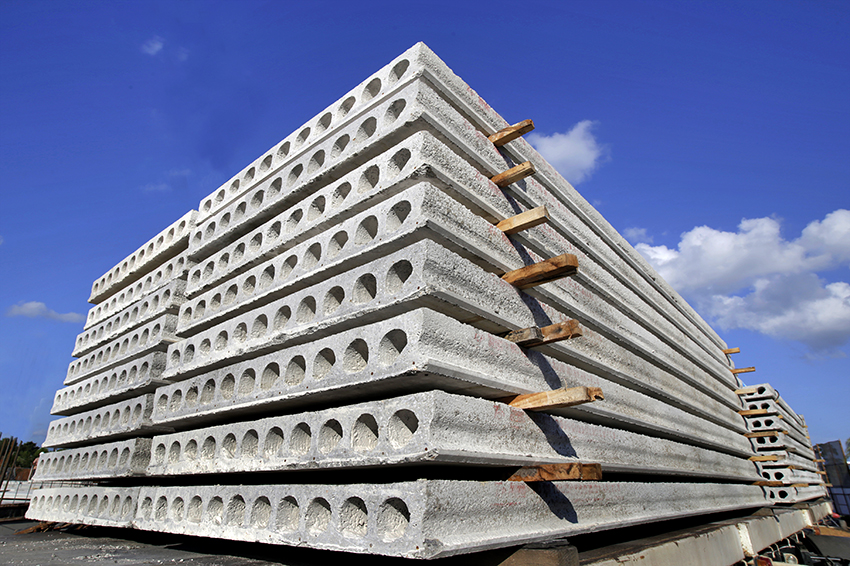

Главные преимущества использования пустотелых панелей перекрытия

Основными достоинствами, которыми отличается пустотелая плита, считаются:

1. Уменьшенный вес. При одинаковых размерах пустотной плиты и цельной панели вес первой будет меньше. Наличие пустот не оказывает влияния на снижение запаса прочности, но при этом многопустотные изделия меньше нагружают фундаментную основу здания.
2. Более доступная стоимость. Цена пустотных плит перекрытия значительно ниже стоимости монолитных панелей, потому как в процессе производства используется меньший объем бетона, что и позволяет сократить производственные затраты.
3. Улучшенные звуко- и теплоизолирующие свойства. Благодаря наличию пустот образуется воздушная прослойка, которая находится внутри бетонного массива и обеспечивает высокие эксплуатационные свойства.
4. Сокращённые временные затраты на строительство. Монтажные работы с использованием любого размера пустотных плит осуществляются в довольно сжатые сроки, особенно если сравнивать с возведением монолитной железобетонной конструкции с применением опалубки.
5. Большой сортамент плит перекрытия. У производителей имеется приличный размерный ряд продукции, где изделия отличаются по параметрам и характеристикам. Большой выбор стандартных размеров позволяет подобрать различные плиты для возведения перекрытий сложных конструкций.

Отверстия в панелях повышают тепло- и звукоизоляцию здания

Полезный совет! Только изделия, выпущенные в промышленных условиях, способны отвечать требованиям действующих стандартов. Плиты, произведённые в кустарных условиях маленькими предприятиями, будут иметь только небольшие стандартные габариты.

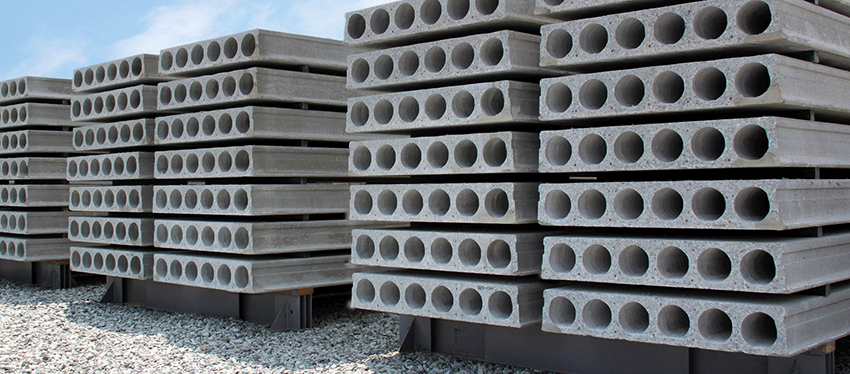

Основные положительные и отрицательные моменты использования плит

Другие преимущества, которыми отличаются разного размера многопустотные плиты перекрытий:

1. Внутренние сквозные отверстия можно использовать для прокладки разного рода коммуникаций и при этом не придётся подготавливать для них специальные штробы.
2. Повышенная устойчивость железобетонных изделий к колебаниям влажности и температуры окружающей среды.
3. Способность противостоять вибрационным нагрузкам, что даёт возможность применять плиты для строительства зданий в регионах с повышенной сейсмической активностью. При соблюдении норм строительства здание способно выдержать толчки амплитудой 8-9 баллов.
4. Ровная поверхность панелей облегчает проведение внутренних отделочных работ после завершения строительства.
5. Минимальная подверженность многопустотных изделий усадке.
6. Повышенная стойкость бетона к проявлению коррозионных процессов.

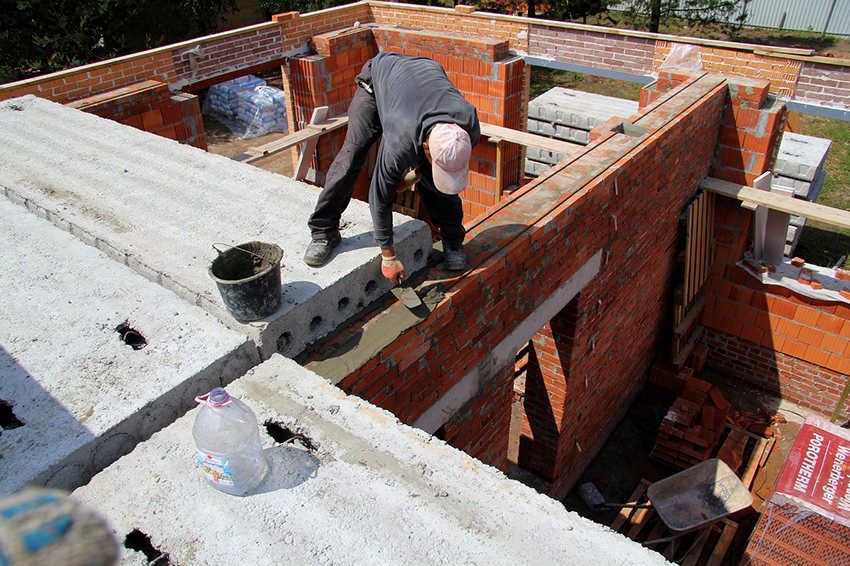

Используя плиты перекрытия можно сэкономить время на строительстве

Помимо перечисленных преимуществ, строители также выделяют и тот факт, что при применении пустотелых плит перекрытия отпадает нужда в монтаже дополнительных опорных стоек. Несмотря на такое количество преимуществ, плиты также имеют и некоторые негативные стороны.

Так, большой вес бетонной плиты приводит к тому, что потребуется дополнительно использовать в строительстве грузоподъёмную технику. Вследствие того, что нужно заказывать манипулятор, во-первых, необходимо обеспечить ему достаточного размера строительную площадку, во-вторых, нужно будет внести в смету статью дополнительных расходов.

Профильная труба: размеры, условия производства и калькуляция стоимости

Размеры по ГОСТу, виды и формат выпуска. Технологии производства трубопроката. Стандарт профиля мерной и немерной длины.

Кроме того, прежде чем начинать строительство, понадобится вычислить несущую способность пустотных плит перекрытия и прикинуть возможную максимальную нагрузку. При этом обязательно нужно учитывать величину воздействия как статического, так и динамического характера, а также вычислить нагрузочную способность стен.

Важно! Прежде чем формировать перекрытия из пустотных панелей, предварительно требуется забетонировать армопояс, расположенный по контуру коробки. Чтобы предупредить промерзание плиты, изнутри отверстия в торцевых углах заделываются с помощью утеплителя и цемента

Плиты перекрытия устойчивы к изменениям влажности и температуры
