Герметизация печной трубы на крыше из профнастила своими руками

Процесс устранения щелей в крыше из профнастила

В сущности, Мастер Флеш представляет собой колпак-фартук, выполненный из силикона или резины, помещенный на основу из алюминия.

Что касается рабочих температур, то у силиконового варианта изделий он существенно шире – в диапазоне от -50 до 130 ℃.

Процесс герметизации щелей на профильной крыше включает следующие манипуляции:

В колпаке прорезают зазор, диаметр которого чуть меньше сечения дымовой трубы.
На дымоход надевают Мастер Флеш.
В основании дымохода укладывают прокладку.
Стыки между материалом герметизируют силиконовым герметиком.
Основание дымовой трубы фиксируют на профильной крыше с помощью шурупов.

Нередко описанные манипуляции не обеспечивают достаточной герметичности на профильной крыше, так что во время осадков в щели подтекает вода. В таких случаях оптимальным вариантом является применение самоклеящейся ленты, армированной алюминием. Применять подобный материал очень удобно, поскольку он не нуждается в предварительном прогреве перед использованием.

Таким образом, тот факт, насколько качественно будет загерметизирована крыша из профнастила в месте выхода дымовой трубы, зависит во многом от выбора материала и качества выполненных работ. Однако мы уверены, что точно следуя нашим инструкциям и относясь к работе ответственно, вы сможете уберечь свое жилище от любых неожиданностей, связанных с протеканием крыши.

голоса

Рейтинг статьи

Как и чем заделать щель между трубой и крышей – разные варианты для разных материалов

Установка дымовой трубы, как правило, не является сложным процессом, тем не менее, в некоторых местах, например в переходах через перекрытия, могут возникнуть некоторые сложности. Немаловажным моментом является обеспечение должной гидроизоляции. Об этом, и об иных нюансах, связанных с тем, чем заделать дымоходную трубу, мы и поговорим в этой статье.

Даже если трубу на крыше разместить максимально плотно, все равно будут оставаться незначительные щели. Во время дождя через них в чердачное помещение будет постоянно попадать влага, что со временем будет приводить к порче кровельных конструкций. Вот почему уплотнение трубы на крыше является таким важным.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваются контуры с параметрами длины и ширины, соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

Также отверстия проделываются в элементах кровельного пирога, при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками. Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно, чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш. Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы. Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.

Последствия плохой герметизации зазоров вокруг трубы

Эффективность печного отопления напрямую зависит от грамотной герметизации швов. Если дымоход будет плохо защищен, в результате перепадов температуры на его стенках будет образовываться конденсат, стекающий внутрь трубы. При работающем отоплении он начнет превращаться в пар, создавая в печной трубе на крыше повышенное давление. Это приведет к нарушению тяги и как следствие снижению эффективности отопления. Помимо этого:

влага, просачивающаяся через плохо заделанную щель возле трубы, будет попадать на внутреннюю поверхность кровельного покрытия, что приведет к его быстрому разрушению и преждевременному ремонту кровли;
элементы стропильного каркаса в основном изготавливаются из дерева — под действием стекающей с крыши воды они со временем начнут загнивать и разрушаться;
утеплитель при попадании на него влаги теряет свои теплоизоляционные характеристики и не так эффективно удерживает тепло внутри помещения;
просачивающаяся возле дымохода на крыше вода становится источником сырости в мансардном помещении, что приведет к преждевременному износу внутренней отделки.

Чтобы избежать неприятных последствий, которые будет потом трудно исправить необходимо знать, как правильно производить герметизацию зазоров.

Заделка щелей на крыше из профнастила

Если необходимо вывести дымоотводящее устройство через кровлю из профнастила, чаще всего применяется готовая трубная разделка Мастер Флеш. Этот кровельный элемент очень удобен в использовании и может быть применен не только для профнастила, но и для других материалов крыши.

Мастер Флеш

Мастер Флеш – это фартук-колпак, что представляет собой резиновый или силиконовый фартук на алюминиевой основе.

Силиконовый Мастер Флеш имеет более широкий диапазон рабочей температуры, однако чаще всего достаточно и резинового, что выдерживает нагрузку от -50 до +130 градусов.

Заделка щелей на кровле из профнастила выглядит следующим образом:

Сделать отверстие в колпаке, чтобы оно было несколько меньше диаметра дымохода.
Одеть Мастер Флеш на трубу.
Под основание подложить прокладку.
Все стыки надежно герметизировать термостойким герметиком на силиконовой основе.
Прикрепить основание к крыше из профнастила шурупами.

Заделка щели на профнастиле

Бывают случаи, когда такой гидроизоляции недостаточно и в месте стыка протекает вода. Выходом из положения станет использование специальной самоклеющейся ленты, что армирована алюминием. Ее очень удобно использовать, ведь нет необходимости в предварительном разогреве перед монтажом.

Правильный выбор гидроизоляционного материала поможет защитить вашу крышу от протекания и преждевременного выхода из строя. Следование инструкциям и старательное выполнение работы убережет от любых неприятностей.

Как провести гидроизоляцию

Протечка на крыше, появившаяся около трубы, обычно связана с некачественным проведением герметизации разделки крыши. Во избежание протечки устанавливаются изоляционные фартуки. Их монтаж проводится в следующем порядке:

Чтобы отвести от дымовой трубы влагу, в гидроизоляционный слой над печной трубой укладывают дренажный желоб;
Полная герметичность стыка между кровельным покрытием и дымоходом обеспечивается монтажом внутреннего фартука.
Из гидроизоляционного материала вырезается подложка, размещаемая под нижней кромкой внутреннего фартука. Край такого «галстука», если кровля выполнена из металлочерепицы или шифера, выводится на ее поверхность между нижними листами. С помощью плоскогубцев по краям конструкции создается бортик, призванный направлять воду вниз по скату.
Укладывается кровельное покрытие вокруг трубы.
Проводится установка наружного декоративного фартука поверх кровли. Единственное отличие от установки внутреннего фартука состоит в закреплении верхней кромки непосредственно к стенке трубы.
Изоляционный фартук изготавливают либо самостоятельно, либо приобретается изготовленный промышленным способом кровельный проход. Его основание – стальной лист, на который крепится фартук в виде колпачка. Дымовую трубу пропускают внутри фартука.

Вокруг трубы обязательно должен быть фартук из негорючего материала, лучше всего из металла

Герметизация овальной и круглой трубы

Вентиляционные трубы и дымоход на кровле из профлиста могут быть круглой формы и сделаны из оцинкованной стали. Зазор между ними и покрытием кровли заделать значительно легче. Для этих целей применяются эластичные проходки. Они гидроизолируют место примыкания профлиста и трубы. Проходки изготавливают для скатных и плоских крыш.

Герметизация трубы на крыше из профлиста выполняется следующим образом:

Приобрести эластичную проходку необходимого размера. Затем обрезать ее узкую часть таким образом, чтобы она очень плотно облегала трубу.
Снять с дымохода защитный зонтик и дефлекторы. Далее нужно натянуть до самого основания дымохода эластичную проходку.
Основание эластичной проходки крепят к кровле при помощи силиконового герметика, самоклеящейся основы либо кровельных саморезов.
На завершающем этапе на трубу устанавливается декоративный фартук. Он имеет форму колпака и выполнен под цвет кровельного материала. Этот элемент защищает проходку от механических повреждений и воздействия ультрафиолета.

Для грамотного выполнения герметизации круглой трубы необходимо правильно выбрать размер эластичной проходки. Если изделие неплотно прилегает к печной трубе, то для создания герметичности нужно воспользоваться герметиком и стальным хомутом. Следует отметить, что проходка может порваться при установке, если ее диаметр меньше диаметра трубы.

При выводе трубы через перекрытие, потолок и элементы кровли очень важно помнить о пожарной безопасности. Расстояние между трубой и защищенными от возгорания элементами должно составлять 25 сантиметров

Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы.

Из этого видео вы узнаете, как сделать гидроизоляцию трубы на крыше:

Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.

Правильная герметизация печной трубы на крыше из профнастила является гарантией сохранности всего строения. Работы по гидроизоляции стыка трубы и кровли проводят как на этапе монтажа крыши, так и в ходе ремонта (замены) кровельного покрытия или дымоотвода.

Заделка квадратной трубы на кровле из металлочерепицы, ондулина, профнастила

На крышах из металлочерепицы или профнастила для герметизации используются планки примыкания.

Гидроизоляционную мембрану на участке, где проводится монтаж дымоотвода, разрезают и частично удаляют. Остальная часть гидроизоляции крепится к стенкам трубы, перекрывая их на 5-10 см. К стенкам мембрана приклеивается битумной мастикой.

Металлический фартук вокруг дымоотвода собирается из внешних и нижних планок примыкания. Внешняя планка примыкания заливается герметиком для трубы дымохода.

Сверху вручную укладывается кровельный материал, места стыков обрабатываются герметиком.

При работе на ондулиновой кровле после закрепления пленки гидроизоляции из металлических уголков формируются нижний и верхний галстуки. Конструкция накрывается листами ондулина, сверху устанавливается фартук. Для обработки швов применяется битумная мастика.

Как заделать трубу на крыше: рекомендации по выбору материала и технологии

Несмотря на все старания кровельщиков уложить кровельное покрытие по возможности плотнее к дымоходу и различным выступам, все равно в местах примыкания остаются неплотности. Вода с крыши, таким образом, может через образовавшиеся щели попасть в подкровельное пространство. Поэтому все их необходимо хорошенько герметизировать.

Один из самых обсуждаемых вопросов среди печников – как заделать трубу на крыше. Во времена, когда печное отопление присутствовало практически везде, при обустройстве дымохода на крыше выполняли специальное утолщение, которое и защищало кровлю от протекания. В наше время повсеместно кирпичные трубы уступили свои позиции металлическим, зачастую серийным сварным дымоходам. Стоит также отметить, что современные печники, выбрав кирпич для трубы на крыше, утолщения не делают.

Чтобы не столкнуться с неприятнейшей ситуацией, когда течет труба, нужно разобраться, как заделать трубу на крыше.

Герметизация швов на крыше из профнастила

Последовательности выполнения работ:

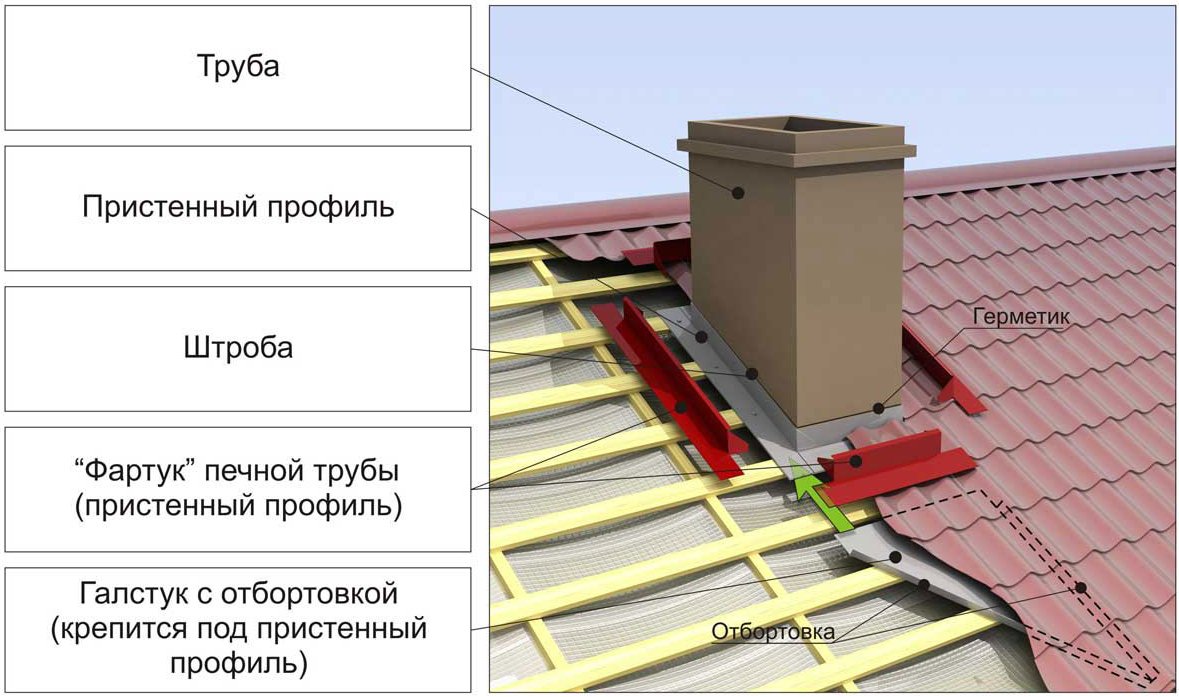

Г-образные планки примыкания прикладывают к дымоходу и на его стенках по верхнему краю планок намечают линии;
по этой разметке угловой шлифовальной машинкой с диском по камню делают штробы глубиной 10-15 мм;
первой устанавливается нижняя планка примыкания, при этом отгиб в ее верхней части заводится в штробу;
затем таким же образом устанавливаются боковые планки с напуском на нижнюю и в последнюю очередь верхняя.

Штробы заполняются термостойким силиконовым герметиком, а нижние горизонтальные части планок фиксируются саморезами к обрешетке. Для предотвращения протекания в местах крепления необходимо использовать специальные кровельные саморезами с прорезиненными головками. Если таких не имеется можно из резины вырезать прокладки и одеть их на саморез под головку.

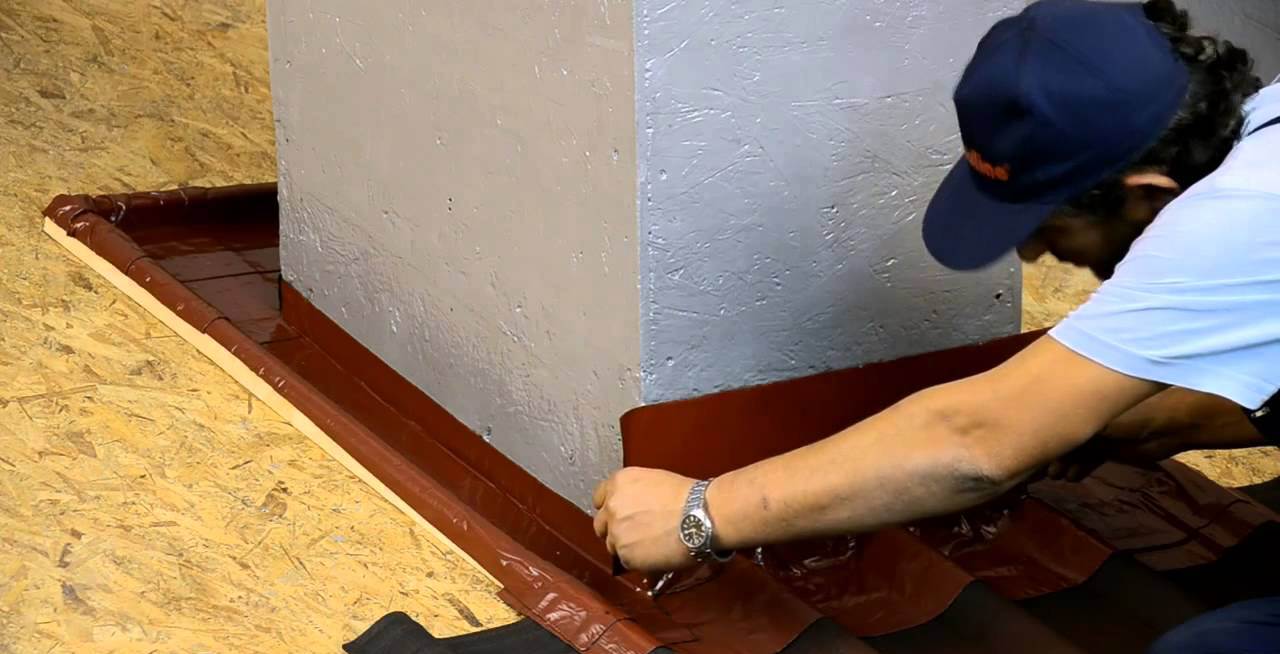

На завершающем этапе производится установка так называемого галстука из водонепроницаемого материала для того, чтобы вода стекала в водосточную систему дома. Сверху конструкции укладывается профнастил, устанавливается еще один декоративный фальш-фартук и фиксируется саморезами к трубе.

При герметизации таким способом можно обойтись и без прорезания штроб, но для этого необходимо выложить трубу с выступом, под который будут заводиться планки примыкания.

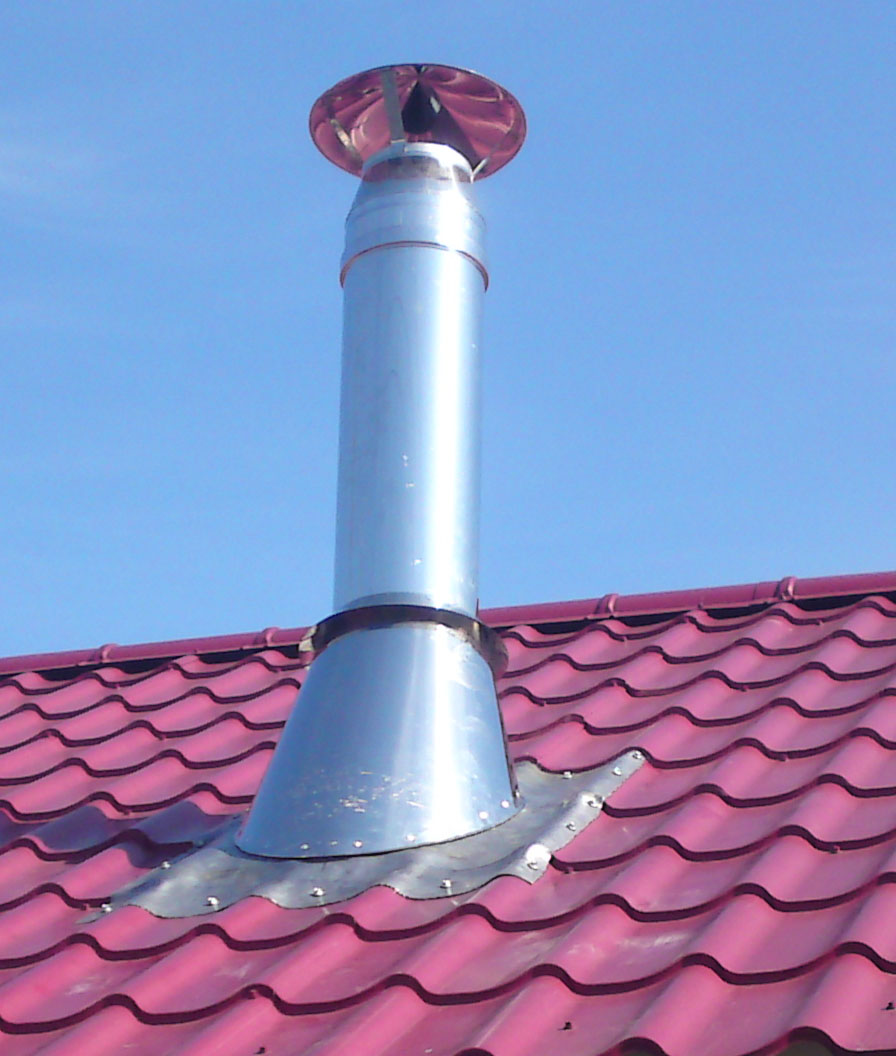

Многие печи комплектуются круглыми трубами, состоящими из нескольких слоев. Для герметизации швов вокруг такой трубы выпускаются уже готовые колпаки с фартуком. Они представляют собой оцинкованный лист с отверстием, к которому под наклоном закреплен конус. Лист фиксируется саморезами на обрешетке, труба заводится через отверстие в колпаке. Верхняя часть конуса обжимается вокруг трубы металлическим хомутом с прокладкой, обеспечивая герметичность соединения.

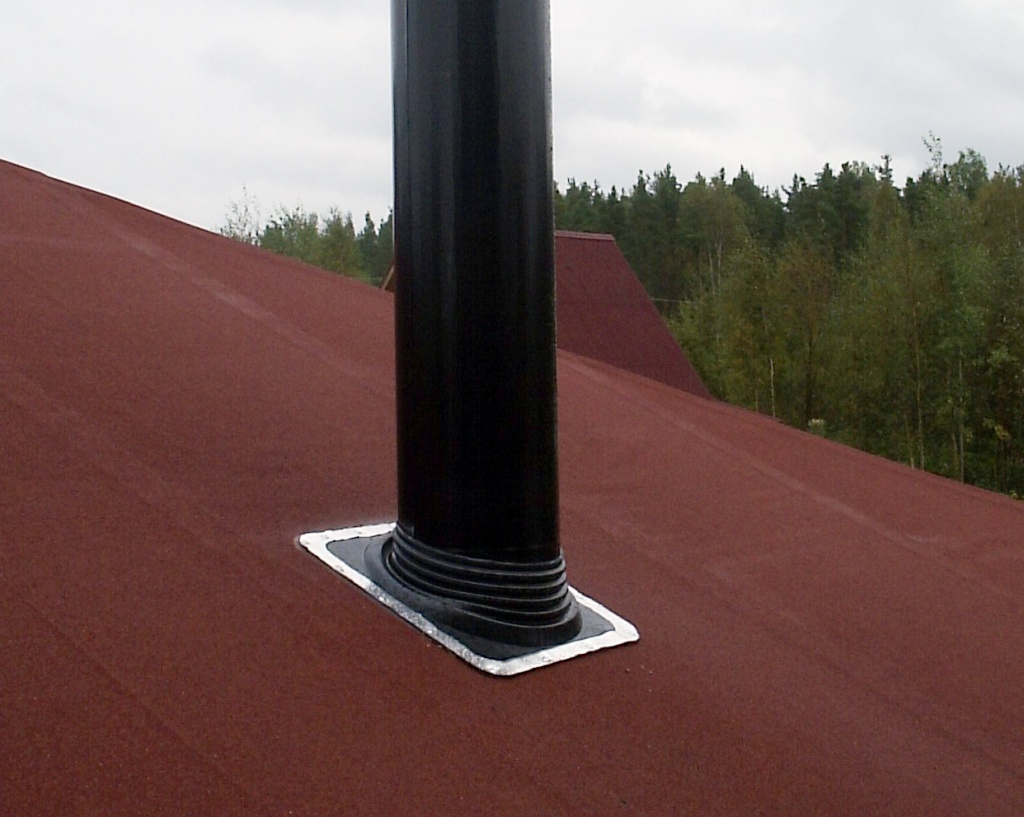

Помимо жестких колпаков, в продаже имеются эластичные проходки Master Flash, позволяющие заделать шов возле трубы быстро и качественно. Их можно использовать не только для герметизации печных труб, но и других элементов крыши – антенн, труб вентиляции. Внешним видом Master Flash похож на металлический колпак, только изготавливается из резины или силикона. Его можно эксплуатировать при температуре от – 50°С до 130°С на любых типах покрытий, особенно хорошо подходит для использования на светопрозрачных кровлях.

Монтаж эластичной проходки не представляет никакой сложности. В его основании вырезается отверстие чуть меньше чем диаметр печной трубы. Проходка просто натягивается на трубу, основание по периметру промазывается термостойким силиконовым герметиком и фиксируется к профнастилу кровельными саморезами. Можно дополнительно проклеить места примыкания основания и кровли самоклеящейся лентой. Чтобы защитить проходку от воздействия ультрафиолета, сверху нее одевают декоративный колпак под цвет кровельного покрытия.

Зачем проводить гидроизоляцию дымохода

Установка дымохода на крыше нарушает ее герметичность, создает проблемы с гидроизоляцией кровли.

Через дымовую трубу удаляются отработанные продукты горения, сохраняющие достаточно высокую температуру. Стенки дымохода разогреваются и практически мгновенно испаряют попадающую на них холодную атмосферную влагу. Испарением создается дополнительное давление. Оно нежелательно, так как препятствует нормальной тяге. Влияние дополнительного давления способно привести даже к разрушению печной трубы.

Проведение гидроизоляции надлежащим образом позволяет избежать описанных нежелательных явлений. Эксплуатация отопительных приборов будет протекать в соответствии с заявленными параметрами, без ухудшений. Не будет происходить падения уровня теплоотдачи. Равномерность процесса разогрева позволит легко испарить конденсат и вывести в атмосферу вместе с дымом.

Как устранить зазоры на кровле из черепицы

Оптимальный способ заделать щели на крыше из черепицы – это использовать цементно-песчаный раствор. Именно такой метод герметизации трубы обеспечит надежную защиту от попадания любого вида атмосферных осадков.

Проход через металлочерепицу

Для того чтобы произвести гидроизоляцию, необходимо:

Подготовить воротник из оцинкованной стали на крыше, и тем самым создать место для заполнения раствором.
Залить щель цементно-песчаным раствором, следить, чтобы он плотно прилегал к кровле и дымоходу.
Дополнительно изготовить наклонную поверхность на воротнике для отвода жидкости.

Заделка с помощью резиновых фартуков

Строительные магазины для заделки зазоров в местах прохождения трубы через крышу из любого материала предлагают использовать резиновые фартуки Мастер Флэш или уплотнительные ленты Вакафлекс:

Мастер Флэш – эластичная проходка на каучуковой основе в виде ступенчатой воронки, армированной алюминиевой сеткой внутри. Она подходит для крыш с любым уклоном скатов, любым кровельным материалом. Каучуковый фартук надежно защищает зазор от проникновения жидкости. Чтобы подогнать фартук под размер трубы, его обрезают до нужного диаметра. На скат фартук фиксируют саморезами, а к трубе – с помощью стального хомута.

Обратите внимание! Чтобы устранить щели большого размера в них предварительно утрамбовывают волокнистый уплотнитель, а потом заливают битумной мастикой или заполнятся монтажной пеной. После этого место прохода оформляют с помощью декоративного воротника

Учтите, что воротники производят со стандартным углом, который подбирается в соответствии с уклоном ската крыши и диаметром дымохода.

Главное условие долгой эксплуатации крыши – максимальная герметичность, которую достигают, изолируя даже незначительные зазоры. Какой бы способ заделки вы не выбрали, помните, что надежная защита от проникновения влаги важнее привлекательного вида.

Выбор места вывода трубы

Кровельный пирог будет герметичным и надежным, если правильно выбрать место вывода вентиляционных каналов и дымохода через крышу. От места расположения прохода будет зависеть отделка стыка. Для крыши из профлиста вывод трубы делают в следующих местах:

На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.

На конек крыши. Это место вывода трубы считается наиболее подходящим. Подобное обустройство исключает вероятность появления снежных карманов, конденсата и протечек. Но есть один существенный минус – нарушение целостности коньковой балки. В этом случае при выполнении гидроизоляции дымохода на крыше стык между кровельным материалом и трубой заливают силиконовым герметиком, а после обшивают декоративным фартуком.
