Правильное устройство печной трубы на крыше

Финальные работы

Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.

Закладываем в топку не больше 3 кг дров и подпаливаем из. Во время первого сжигания дров будет выгорать смазка, грязь и лакокрасочные материалы с поверхностей печи, и удаляться влага из кирпичей. Поэтому рекомендуем открыть окна и двери.

После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.

Только качественно выполнив основные этапы работ, проведя внимательную проверку готового дымохода, вы сможете обезопасить свой дом от пожаров и вдыхать ароматный запах горящих дров, а не угарного газа, валящего из щелей дымохода.

Виды обустройства прохода

Чтобы герметичность узла прохода была наилучшей, необходимо качественное выполнение кровельных примыканий. При обустройстве прохода не должны быть использованы материалы, подвергающиеся возгоранию.

Как правильно организовать проход

Прослойку пароизоляции необходимо разрезать конвертом и уложить над проходкой. Края ее закрепляются при помощи строительного степлера к стропильной конструкции. Около прохода необходимо создать обрешетку и заполнить ее гидроизоляционным материалом. Далее, по аналогии делают водоотталкивающий ковер, разрезая его конвертом. Оставляя на нем порядка 10 см, для заведения материала на стенку трубы.

По периметру дымохода необходимо в обязательном порядке оставить небольшой зазор. Это делается для правильной усадки конструкции. Помимо изложенного способа также могут применяться:

• самоклеящиеся ленты с планками,
• специальные полосы самоклеящиеся,
• специальные детали, которые производят под конкретный тип кровли.

В случае когда речь идет о не новостроящемся здании, и обустройство дымохода не учитывается в первоначальной конструкции, то при выведении трубы через кровельное покрытие всегда нарушается его целостность. В этом случае, необходимо будет определить территорию, где будет проходить дымоход сквозь кровлю.

Создают так называемый отдельный короб, в котором будет находиться узел прохода, отделяя его поперечными балками. Это необходимо, чтобы не нарушать целостный слой изоляции всего перекрытия. Таким образом снизиться тепловая защита всего помещения.

Расстояние, которое образуется между трубой и стропильной конструкцией заполняют базальтовой ватой, которая хорошо переносит высокие температуры, и не утраивает своих свойств под влиянием влажности.

Гидроизоляция печной трубы квадратного сечения

С точки зрения технологии для правильной организации работ своими руками важен не характер кровельного материала – из металлочерепицы, из ондулина, а сечение дымохода – прямоугольное или круглое.

Гидроизоляция дымохода проводится вместе с укладкой гидроизоляционной мембраны на крыше.

1. Пленочное полотно на этом участке разрезают так, чтобы материал укладывался на печную трубу внахлест. Пленка приклеивается на стенки дымохода полимерно-битумной мастикой.
2. Поверх плотно прижатых краев мембраны снова наносят слой битумной мастики. Такая гидроизоляция уже достаточно надежна, но не отличается высокой прочностью.
3. Сверху мембраны закрепляют обрешетку под фартук – второй элемент гидроизоляция на крыше. Расстояние между стенкой и рейкой – 5–10 см. Бруски рекомендуется обработать антипиренами.
4. Вокруг печной трубы монтируют фартук, начиная с нижнего элемента. Фартук располагается выше кровли на 10–15 см и покрывает участок в 20–30 см по периметру дымохода. Крепление – дюбель-гвоздями с шагом в 15–20 см.
5. Стыки между элементами и дымоотводом обрабатывают жаростойким герметиком.
6. Затем укладывают кровельный материал поверх нижнего фартука. Элементы крыши из металлочерепицы или из ондулина укладываются встык, следя за тем, чтобы щели были как можно меньше.

Если речь идет о крыше из профнастила, то здесь в листе под дымоход формируется отверстие размерами на 1,5–2 см меньше параметров дымохода. В углах отверстия делают надрезы, аккуратно отгибают края листа. На этапе укладки кровельного настила, этот фрагмент надевают на печную трубу и выравнивают отогнутые края, стараясь уменьшить стыки до минимума. Для гидроизоляции используется специальное приспособление, наподобие битумной гидроизолирующей ленты, или рубероид и водоотталкивающий герметик.

1. Сверху кровли из профнастила, металлочерепицы и других материалов монтируют металлический верхний фартук, аналогичный нижнему. Можно использовать клеящиеся материалы, наподобие Вакафлекс, Мастер Флеш, Ондуфлеш и прочее.

На фото можно увидеть укладку фартука вокруг печного дымохода на крыше.

Гидроизоляция печной трубы с круглым сечением

Необходимость такая возникла из-за широкого распространения сендвич-труб, весьма практичных и более доступных по стоимости. Осуществить ее своими руками даже проще, так как здесь гидроизоляцию обеспечивает специальное устройство – трубная проходка.

Выглядит проходка как короб из стали или алюминия с колпаком из полимерного материала.

1. Вокруг дымохода устраивают деревянную обрешетку, так же как делали в предыдущем случае. Укладывают кровельный материал.
2. В гибкой полимерной части проходки вырезают отверстие с нужным диаметром. Приспособление надевают на трубу, обжимают по кровельному материалу.
3. Стыки обрабатывают специальным жаростойким герметиком. Проходку закрепляют саморезами к обрешетке с шагом в 7–10 см.

На видео рассматривается гидроизоляция труб круглого сечения и прямоугольного.

Как обустроить проход трубы через крышу

Проход трубы через крышу — это наиболее сложный элемент конструкций с которым связано несколько проблем при ее устройстве. В данной статье мы расскажем о выполнении работ по правильному устройству прохода, а также о том, как провести трубу через крышу с сохранением всех защитных свойств пирога кровли.

Узел прохода трубы через кровлю является объектом споров различных специалистов. Так, профессионалы в области работ по оборудованию каминов и котельных считают, что проход трубы через крышу должен располагаться у конька. Это позволяет защитить основную часть трубы от действия холода, что снижает вероятность возникновения конденсата внутри трубы. Кровельщики же в свою очередь говоря то том, что узел прохода необходимо оборудовать непосредственно через конек, так как это позволяет упростить работы связанные с установкой проходного элемента. Такой способ кроме всего прочего позволяет исключить образование снеговых наносов над дымоходом. Но все усложняется еще и тем, что вывод трубы через крышу можно организовать и на скатах на определенном расстоянии от конька.

Для того, чтобы защитить внутренние поверхности дымохода от попадании туда влаги, его выход накрывают специальным зонтом. Но если дымоход подключен к котельному оборудованию, то лучше не устанавливать такой защитный элемент, так как ввиду низкой температуры продуктов сгорания они могут скапливаться под зонтом на трубе дымохода. что создаст дополнительное давление в самой трубе и в итоге снизит тягу.

Самым проблемным местом данного узла является переход трубы через крышу, так как в этом месте необходимо предпринять особые меры по защите кровли и ее изоляции от действия высокой температуры. Для того, чтобы оградить «пирог» кровли от дымохода, используют отдельный короб

При этом очень важно придерживаться требований СНиП касательно расположения балок и стропил, а внутреннее пространство короба обязательно заполняется негорючим материалом. Хорошо зарекомендовал себя в этих целях такой материал как каменная вата. Проходной элемент может иметь различную форму в зависимости от сечения самого дымохода и используемого материала кровли:

Проходной элемент может иметь различную форму в зависимости от сечения самого дымохода и используемого материала кровли:

Сэндвич трубы

На сегодняшний день применение двустенных труб становится все более популярным. Сандвич дымоходы изготавливаются на заводах, что позволяет жестко контролировать качество продукции, ну а монтируется сэндвич труба своими руками без особых трудностей. Такие дымоходы отличаются высокой надежностью и пожаробезопасностью. Кроме того, нержавеющие трубы для дымохода отлично справляются с действием агрессивной среды.

Внутренняя труба дымохода изготавливается из нержавейки. Она оборачивается слоем теплоизоляции, который с свою очередь защищается оцинкованной сталью. Монтируют такой дымоход отрезками длиной в один метр. К достоинствам сандвич труб можно отнести быстроту сборки и легкость. Благодаря низкой массе, удается сэкономить средства на строительстве фундамента под печь. Также минимальные затраты времени и сил занимает кровельная проходка для печной трубы. Кроме того труба имеет различные диаметры, что позволяет подобрать необходимый сандвич-дымоход под конкретную топку.

К недостаткам подобных конструкций можно отнести высокую стоимость, малый срок службы и недостаточная герметизация печной трубы на крыше. При изменении температур, внутренние части могут смещаться друг относительно друга, что приводит к разгерметизации обшивки, а это может стать причиной возгорания. Производители гарантируют, что сандвич дымоходы могут прослужить до 10 лет.

Герметизация швов на крыше из профнастила

Последовательности выполнения работ:

• Г-образные планки примыкания прикладывают к дымоходу и на его стенках по верхнему краю планок намечают линии;
• по этой разметке угловой шлифовальной машинкой с диском по камню делают штробы глубиной 10-15 мм;
• первой устанавливается нижняя планка примыкания, при этом отгиб в ее верхней части заводится в штробу;
• затем таким же образом устанавливаются боковые планки с напуском на нижнюю и в последнюю очередь верхняя.

Штробы заполняются термостойким силиконовым герметиком, а нижние горизонтальные части планок фиксируются саморезами к обрешетке. Для предотвращения протекания в местах крепления необходимо использовать специальные кровельные саморезами с прорезиненными головками. Если таких не имеется можно из резины вырезать прокладки и одеть их на саморез под головку.

На завершающем этапе производится установка так называемого галстука из водонепроницаемого материала для того, чтобы вода стекала в водосточную систему дома. Сверху конструкции укладывается профнастил, устанавливается еще один декоративный фальш-фартук и фиксируется саморезами к трубе.

При герметизации таким способом можно обойтись и без прорезания штроб, но для этого необходимо выложить трубу с выступом, под который будут заводиться планки примыкания.

Многие печи комплектуются круглыми трубами, состоящими из нескольких слоев. Для герметизации швов вокруг такой трубы выпускаются уже готовые колпаки с фартуком. Они представляют собой оцинкованный лист с отверстием, к которому под наклоном закреплен конус. Лист фиксируется саморезами на обрешетке, труба заводится через отверстие в колпаке. Верхняя часть конуса обжимается вокруг трубы металлическим хомутом с прокладкой, обеспечивая герметичность соединения.

Помимо жестких колпаков, в продаже имеются эластичные проходки Master Flash, позволяющие заделать шов возле трубы быстро и качественно. Их можно использовать не только для герметизации печных труб, но и других элементов крыши – антенн, труб вентиляции. Внешним видом Master Flash похож на металлический колпак, только изготавливается из резины или силикона. Его можно эксплуатировать при температуре от – 50°С до 130°С на любых типах покрытий, особенно хорошо подходит для использования на светопрозрачных кровлях.

Монтаж эластичной проходки не представляет никакой сложности. В его основании вырезается отверстие чуть меньше чем диаметр печной трубы. Проходка просто натягивается на трубу, основание по периметру промазывается термостойким силиконовым герметиком и фиксируется к профнастилу кровельными саморезами. Можно дополнительно проклеить места примыкания основания и кровли самоклеящейся лентой. Чтобы защитить проходку от воздействия ультрафиолета, сверху нее одевают декоративный колпак под цвет кровельного покрытия.

Современная кровля состоит из нескольких слоев: утеплитель, гидроизоляция, пароизоляция. Такое устройство кровли обеспечивает защиту здания от ветра и осадков, а также удерживает тепло.

Однако практически на каждой крыше присутствуют стыки и соединения элементов, например, место стыка кровельного материала и дымохода. В этих участках будут появляться протечки, если не выполнить их качественную герметизацию.

Как выполняется герметизация трубы на крыше будет рассказано далее в статье.

Подготовка материала и инструмента

Для проведения вывода трубы и герметизации ее стыка понадобятся различные вспомогательные материалы. Условно они делятся на две функциональные группы:

1. Материалы, предназначенные для герметизации щелей, образованных при стыке кровли с трубой дымоотвода. К ним относятся различные фартуки, подворотнички проходки. Они могут быть выполнены из стали с оцинкованной поверхностью, силиконовых или резиновых материалов. Эти изделия обеспечивают поверхностное покрытие стыковых щелей;
2. Различные герметики, предназначенные для защиты от влаги внутри щелей, смеси с цементной основой, битумная мастика, а также современные изделия для герметизации. Например, самоклеящиеся материалы в виде ленты.

Для щелей меньше 5 мм в основном применяют термоустойчивые герметики. При размере щели более 1 см используются растворы на основе цемента, а также фартуки и уплотнители, изготовленные из разных материалов.

Для выполнения работ потребуются также инструменты:

• отвертки, шуруповерты, саморезы;
• молоток;
• ножовка или болгарка;
• пистолет для нанесения герметика.

Гибкий проход для круглого дымохода

Обычно, в частном жилом строительстве приходится сталкиваться с обустройством дымоотводящих и вентиляционных труб круглого сечения. Как можно установить дымоход через элементы крыши, чтобы еще и обеспечить герметизацию места прохода? Для этого применяют специальную конструкцию – эластичный проходной элемент кровли. Это изделие выполнено из особого прочного силикона или резины. По форме напоминает воронку с широкими полями круглой или квадратной формы. Эти поля называют фартуком. Эластичный проходной элемент, благодаря гибкости материала, может принимать любую конфигурацию. Это позволяет применять его на крышах с любым углом ската и любыми финальными покрытиями. Материал, из которого он изготовлен, должен выдерживать максимально низкие и высокие температуры, а также иметь устойчивость к воздействию внешней среды. Выпускаются эластичные проходки различных цветов и конфигураций.

Выбирая, какую проходку приобрести, нужно ориентироваться на диаметр дымоотвода и цвет финишного покрытия кровли. Выпускаются универсальные изделия, похожие на ступенчатую пирамиду, они подойдут для любого диаметра трубы. Размер подгоняется с помощью ножниц, которыми подрезают проходку до необходимого уровня.

Установка эластичного фартука на кровлю осуществляется достаточно просто. Для этого необходимо приложить его к дымоходному проходу, сверху прижать металлическим кругом, в котором предусмотрены отверстия под саморезы, нанести на место соприкосновения с кровлей огнестойкий герметик и прикрутить при помощи отвертки или шуруповерта.

Для кровли с экстремально крутыми углами необходимо применять специальную разновидность проходок с фиксированным углом монтажа прижимного фланца.

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

Выводят трубу на крышу до необходимой высоты

При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность. Установка трубы на крыше

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Разделка с гибким свинцовым фартуком

4 Устройство узла

В нижней части трубы с помощью фланца присоединяют выводящий канал, а сверху находится дефлектор или обычный защитный зонт. Также можно рассматривать вариант с утеплителем, в роли которого используется минеральная вата.

На современном рынке предлагаются более усовершенствованные типы кровельных вентиляционных систем, соответствующих новому уровню качества. При этом по конструкционным особенностям и принципу действия они практически не отличаются от традиционных решений, но имеют массу преимуществ.

Особым спросом пользуются крышки от производителя «Vlipe Vent». Список плюсов таких изделий включает в себя следующие пункты:

1. 1. Высокое качество изготовления. Доступные на рынке модели труб изготавливаются из высококлассных материалов. Если внутренняя труба выполнена из лучшей оцинкованной стали, то внешняя — из надежного легкого полипропилена.
2. 2. Надежное крепление. Для фиксации элемента задействуется специальный проходной элемент соответствующей формы.
3. 3. Высота трубы составляет от 400 до 700 миллиметров.
4. 4. В нижней части трубы расположен уплотнитель, который позволяет вставлять ее в воздуховод на глубину до 300 миллиметров.
5. 5. Внутренний диаметр труб равен 110−250 мм.
6. 6. Труба вентиляционного выхода оснащена специальным теплоизолятором, который предотвращает возможное образование ледяной пробки в холодную пору. Кроме этого, хорошая теплоизоляция препятствует появлению конденсата.
7. 7. На вентиляционных выходах можно установить электрический вентилятор, который будет создавать принудительную вентиляцию.
8. 8. Колпак с дефлектором является лучшей защитой от осадков. Кроме того, он усиливает тягу.

В отдельных обстоятельствах, когда проходной элемент не входит в комплект и покупается в качестве дополнительного узла, нужно тщательно оценивать тип и профиль кровельного покрытия, чтобы подобрать оптимальный узел. Качественный проходной элемент станет лучшим решением для обеспечения универсальности конструкции на любом типе кровли. Такие изделия гарантируют максимальную стабильность и герметичность выхода вентиляции.

Разуклонка

Если ширина задней стенки дымохода (то есть обращенной к коньку) составляет более 80 см, то за трубой приходится устраивать разуклонку, или, иначе, разжелобок, — маленькую скатную конструкцию, представляющую собой перелом кровли, который будет разводить по сторонам потоки воды и не даст скапливаться здесь снежной массе.

Создание разуклонки — задача непростая. Ведь в этой зоне появляются две коротенькие ендовы, требующие такого же качественного исполнения, как и «настоящие».

Широкий дымоход создает и еще одну сложность: затрудняя вентиляцию подкровельного пространства, он делает необходимым установку на крыше специальных вентэлементов — аэраторов и пр.

Элементы стального модульного дымохода

Производители дымоходов круглого сечения (трехслойных утепленных конструкций в оболочке из нержавейки) выпускают готовые элементы, обеспечивающие герметичность узла примыкания трубы к кровле. Это так называемые проходы, состоящие из стальной подошвы и закрепленным на ней фартуком-колпаком. Чтобы не допустить их повреждения при температурных деформациях трубы, проходы жестко фиксируют только к крыше, а на стык колпака с трубой надевают «юбку» — стальной хомут с эластичной термостойкой прокладкой, который не позволяет воде проникнуть под фартук.

Встроенный в кровлю проходной элемент герметизируют отрезками термостойкой пластичной ленты (на основе свинца или алюминия) либо обрамляют специальной свинцовой деталью, придавая ей профиль кровельного рельефа

Обратите внимание: верхний край подошвы должен быть заведен под покрытие, а нижний — накрывать его с перехлестом

Иногда, чтобы повысить герметичность металлической проходки, стальной лист подошвы монтируют поверх кровли, подводя его непосредственно под коньковый элемент. С точки зрения защиты от протечек решение надежное, но мало эстетичное.

Герметизация швов на шиферной кровле

Самый простой способ герметизации швов на шиферной кровле – заделка раствором. При наличии овальной или круглой трубы использование этой технологии представляет определенные сложности. Решить эту проблему можно следующим способом.

Из плотного картона делают кольцо, оборачивают его полиэтиленом и вставляют в зазор между кровлей и дымоходной трубой. На шифере формируют небольшое подобие опалубки из пластилина или любого другого пластичного материала. В полученное пространство заливают асбестоцементную смесь. После схватывания цемента картон и опалубку убирают. Вокруг трубы остается асбестоцементное кольцо, служащее гидроизоляцией.

Устройство банных дымоходов

Если у вас железная печь, то начало дымохода надевается на патрубок, который как раз для этого выведен из топки.

Кирпичную печь разбирать не будем, у нее газы обычно проходят долгий путь от топки до дымохода, а потом — прямым ходом — выводятся по кирпичной же трубе, выведенной через перекрытия, на улицу.

Итак, если не делать сэндвич, то железная или керамическая труба вертикально идет от патрубка печи вверх на крышу. Ее можно изолировать, потому что температуры там высокие — несколько сотен градусов.

На участке до потолка делается шибер — заслонка, позволяющая в процессе горения дров менять степень открытости трубы, что влияет на количество уходящих газов, а соответственно, на количество кислорода в топке. Последний сказывается на скорости и температуре сгорания топлива — дров, газа, угля. Впрочем, углем банные печи не топят. Дрова и газ — вполне.

Шибер бывает двух видов — выдвигающийся и вращающийся. Тот и другой могут быть удобны и неудобны — кто к чему привык.

выдвигающийся

вращающийся

Далее труба подходит к потолку и проходит через разделочный короб, об этом подробнее будет говориться чуть ниже. На чердаке монотруба может превратиться или не превратиться в сэндвич, а уже он пройдет через кровлю.

Тут важный момент — в каком месте установлена печка, как близко будет труба от конька крыши. От этого зависит ее высота.

Высота трубы над коньком

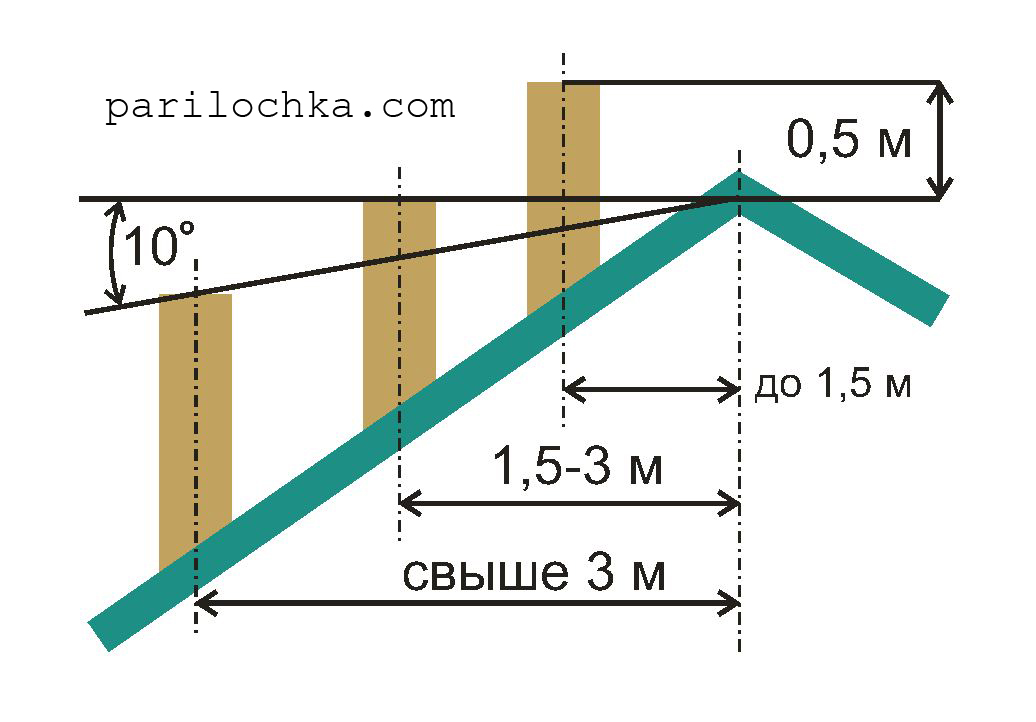

Высота трубы над коньком крыши бани зависит от того, на каком расстоянии от этого конька она находится.

В принципе, бывает и так, что трубу проводят через конек, но такое решение допустимо там, где это не снизит несущую способность этого важного элемента кровельной конструкции (такое возможно только при установке дополнительных опор по обе стороны «разрыва» конька). Потому что это основа стропильной системы

Так что лучше делать либо рядом, либо на некотором расстоянии от конька.

Если от оси трубы на крыше бани до конька не больше полутора метров, то она должна возвышаться на коньком на полметра или чуть больше.

Если труба бани через крышу выходит в 1,5-3 метрах от конька, то она уже будет точно вровень с коньком.

И, наконец, если вывести трубу в бане через крышу на расстоянии более трех метров от конька, то она будет ниже конька, а вот точную высоту придется рассчитывать через тригонометрические функции (дан катет и противолежащий угол, найти второй катет). Иллюстрация ниже:

Скажем, на расстоянии 3 метров от конька она будет ниже на 52 см.

КСТАТИ! Есть еще одна рекомендация, которую стоило бы совместить с предыдущими: общая высота трубы от печи до дефлектора должна составлять 5 метров — это нужно для поддержания тяги на должном уровне.

Вывод дымоходных труб прямоугольного сечения

Разделка дымохода на крыше в данном случае редко выполняется с использованием готовой проходки – в продаже мало узлов для труб с прямоугольным сечением. При этом выпускаются специальные ленты и планки, с помощью которых можно выполнить качественную гидроизоляцию. Специалисты-кровельщики при монтаже прямоугольных дымоходов обычно изготавливают двухслойный фартук из кровельной жести – такая конструкция хорошо сочетается с кровельным покрытием практически любого типа.

Фартук состоит из передней и задней части, а также двух боковых. Основным является внутренний фартук – его нижняя часть заведена под кровельное покрытие, а верхняя заходит на стенки дымохода. Боковые стороны фартука снабжены бортиками, под полку передней части заводится широкий лист металла с бортиками. Этот лист (галстук) проходит под кровельным покрытием к водостоку или ендове.

Если труба дымохода выполнена из кирпича, на верхней кромке фартука следует выполнить отворот, который заходит в специально выполненную горизонтальную штробу с последующей промазкой герметиком. В других случаях под кромку следует подложить уплотнитель из резины с герметиком. Фартук крепится к трубе и обрешетке дюбелями. Верхний фартук выполняется из металла под цвет кровли – это конструкция, выполненная из уголков обрамления. Он выполняет декоративную функцию и помогает снизить количество воды, попадающей на нижний фартук. Примыкание верхнего фартука к трубе промазывается герметиком.

Принципы устройства примыкания

Рассматривая варианты, как установить дымоход через крышу, следует обратить внимание на технологию монтажа примыкания. К наиболее простым способам относится оклейка трубы, проходящей через крышу, тонкими листами металла

С этой целью применяются листы из свинца или алюминия со специальным клейким слоем. Такой вариант хорошо подходит при монтаже дымохода на крыше с кровлей из металлической черепицы. Поверхность кровли требуется хорошо обезжирить. Верхнюю кромку примыкания дополнительно следует прижать к трубе специальной металлической планкой-капельником, прикрепив ее дюбелями или саморезами. Стык с трубой промазывается герметиком.

Для герметизации узла прохода дымовой трубы через кровлю из ондулина используются комплектные планки. Для поверхностей, поперечных скату, применяется фартук, для продольных – ендова. Стыки следует проклеить лентой ондуфлеш.

Прежде чем устанавливать дымоход на крыше, необходимо ознакомиться с рекомендациями производителей фабричных дымоходов и кровельных материалов. Это позволит выполнить монтаж с соблюдением технологий и обеспечить безопасность и надежность конструкции.
