Технология крепления профнастила на крыше

Резка профнастила

Начнем с того, что большинство производителей крайне не рекомендуют применять для этих целей болгарку. Ведь при использовании абразивных дисков из-за сильного нагрева разрезаемого металла защитный полимерный слой профнастила может расплавиться. Повредить его могут и случайно упавшие искры.

Использование болгарки на практике все же возможно. Но лишь при использовании специальных дисков небольшой толщины (1,0-1,6 мм), предназначенных для резки металла. Зубцы в них изготавливаются из твердых сплавов. Диаметр круга лучше подбирать побольше. Иначе при резке листов с большой высотой гофры ее нижние углы придется дорезать.

Ручная циркулярная пила

Еще одним способом резки является использование ножовки по металлу. Срезы при ее использовании получаются аккуратными, ровными, без зазубрин. Но большое количество листов ножовкой не обработаешь. Да резать получится только по прямой. Ножницы по металлу используют в основном для раскроя поперек гофры.

Неплохим инструментом для резки профнастила с высотой волны до 25 мм является электролобзик с мелкими зубьями. Работать необходимо на самых высоких оборотах, делая возвратно-поступательные движения. Инструмент наклоняют вдоль листа.

Использование высечных ножниц по металлу

Достаточно ровные срезы по прямой линии получаются с помощью циркулярной пилы со специальным диском, оснащенным победитовыми напайками. За короткое время с помощью нее можно выполнить значительный объем работ. Для предохранения от перегрева инструмент устанавливают на небольшую скорость.

Для защиты линий срезов от коррозии их, так же, как и случайные царапины, лучше покрыть эмалью. Сделать это не так уж долго. Да и стоимость такого покрытия будет минимальной. Кровля же в результате прослужит дольше.

Козырек над крыльцом: какие бывают виды, устройство, чертежи, пошаговая инструкция изготовления своими руками (80 Фото & Видео) +Отзывы

Как рассчитать необходимое количество саморезов?

Саморезы потребуются для фиксации листов к обрешетке и для крепления в местах стыков соседних элементов и рядов. Расчеты проводят исходя из количества на 1 лист. Но если спроектированы большие уклоны скатов, проводят подсчет в штуках на 1 квадратный метр.

На 1 профилированный лист

В случае укладки 1 листа на всю протяженность ската, точки крепления будут располагаться по краям в каждом прогибе гофры и по его протяженности в шахматном порядке. А также для соединения с соседним элементом ввинчиваются шурупы в волну с шагом 500 мм. Зависимо от длины и ширины листа, расход крепежа будет составлять до 18-20 штук.

На 1м²

При подсчете расхода крепежных материалов на 1 квадратный метр рекомендуется исходить из требований – 6-8 саморезов на квадрат 1×1 м. Если уклон ската крыши проектируется крутым, нужно добавить к этому количеству ещё несколько штук.

После чего нужно подсчитать общую площадь ската (ширину карниза умножить на протяженность от конька до края) и умножить полученную цифру на расход одного квадратного метра. Про запас стоит добавить 10-15% саморезов.

Непосредственное закрепление профнастила на кровле

Монтируя профиль, нужно соблюдать определенную тонкость: лист должен лежать так, чтобы по его краю находилась впадина, а не вершина. Причем расположенная по краевой стороне профнастила капиллярная канавка также должна быть лицевой стороной вверх. На крышу кровельный материал затаскивается по лагам с помощью длинной веревки.

Укладка профнастила производится поясами поперек ската, причем первый пояс кладется с припуском на козырек 10-15 см. Материал нужно крепить кровельными саморезами с шестигранной головкой, в которых уже предусмотрена герметизирующая резиновая прокладка. Вкручивать их нужно строго перпендикулярно покрытию, исключая возможные перекосы. Для того чтобы шурупы не выделялись на полотне, их цвет должен совпадать с цветом профнастила. Крепеж изделий производится по краям листа, посередине и в местах стыка, получается, что на один лист должно уходить минимум 6 саморезов.

Следующие пояса профлиста укладываются нахлестом в 10 см на предыдущие также вдоль по скату. Монтаж листов продолжается до конька крыши, после чего укладка прекращается и начинается с другого ската снова снизу.

И, напоследок, некоторые табу по работе с профнастилом, которые уж точно не будут лишними:

• Не допускается крепление профилированных листов при помощи гвоздей, так как велика вероятность их отрыва под действием ветра.
• Также не допускается сварка и газовая резка профлистов.
• Категорически запрещено разрезать профнастил «болгаркой», в противном случае высокая температура выжжет полимерное покрытие вместе с цинком, что приведет к стремительной коррозии и ржавым подтекам. Ножницы по металлу можно использовать только для продольной резки листа. Правильный поперечный срез с их помощью сделать не удастся, так как они сомнут гофрированную волну. Деформированный лист выправить достаточно тяжело, но даже самая тщательная правка не сможет гарантировать совпадение профилей при укладке.

Если полотна профнастила все же не соответствуют размеру кровли или же необходимо сделать вырезы под дымоход, то можно использовать вырубные элекроножницы или электролобзик. Также для разрезания материала применяется циркулярная пила с крупными победитовыми зубьями.

2 Как правильно закрепить профлист

При монтаже саморезами следует использовать кровельные с резиновой прокладкой. Крепление профнастила к прогонам выполняют в нижнюю волну. Это позволяет обеспечить плотное его прилегание, а в случае обшивки стен или крыши к тому же снижает вероятность протечки в месте установки крепежа до минимума. Укладывать профлисты необходимо обязательно с нахлестом в 1–2 волны в ряду, а на стены и крышу еще и 10–20 см между рядами. В месте нахлеста профнастил соединяют между собой. Если это происходит по верхней волне, то обычно заклепками.

Обшивку стен и крыш можно выполнять как в горизонтальном, так и вертикальном направлении. В нижней и верхней части кровли (стены) листы крепят к обрешетке в каждую нижнюю волну, а для остальных допускается – через 1 или 2 волны. Количество крепежа для профлиста в последнем случае составляет примерно 6–8 штук на 1 м2. При креплении в нижней и верхней части количество метизов определяется длиной стены или края крыши и частотой волны профлиста.

При постройке забора профилист требуется монтировать примерно в 10 см от земли. Частота крепления для забора должна составлять не более двух волн. Количество крепежа зависит от высоты ограды.

После монтажа профнастила надо убрать стружку, образовавшуюся при сверлении или установке саморезов. Иначе коррозия металлической стружки может спровоцировать разрушение защитного слоя листов.

Укладка профнастила по всем канонам монтажа

Перед тем как крепить профнастил на крышу, позаботьтесь о наличии материалов для специального опорного каркаса-обрешётки. Чаще всего эту конструкцию возводят из деревянных брусьев (размеры 40х40 или же 50х50), либо с помощью досок (толщина 32 миллиметра, ширина 10 сантиметров). В любом из вариантов эти элементы необходимо обработать антисептиками, исключая возможность гниения материала и повышая тем самым срок службы всей кровли.

Обрешетка под профнастил

В качестве обрешётки допускаются и различные профили из металла. Этот вариант обойдётся дороже, нежели аналогичные элементы из дерева, но вместе с тем и надёжнее. Однако есть один нюанс, которые обязательно нужно учесть. Толщина металла не должна превышать 2 миллиметров.

В противном случае при монтаже и эксплуатации возникнет ряд серьёзных проблем:

1. Возрастает нагрузка на стропильную систему, в чём абсолютно нет никакой нужды.
2. Закрепить профнастил также будет проблематично. Сверло саморезов физически не может быть ввинчено в металл, толщина которого превышает два миллиметра. В этом случае приходится предварительно высверливать в каждом профиле отверстия под крепежи (сперва отверстиям требуется обработка антикоррозийными составами, а затем слой краски/герметика повышенной стойкости).
3. Для установки кровли потребуется приложить гораздо больше времени и усилий, нежели при работе с деревянным каркасом.

В расположении элементов обрешётки и наложения профлистов обязательно должен учитываться шаг (расстояние между ними), что предопределяет общую надёжность всей конструкции. На этапе сборки каркаса всё зависит от угла наклона кровли:

Если угол от 12 до 15 градусов, то:

• При использовании профнастила C20 листы укладываются с наложением в одну волну (от 20 сантиметров и более). Обрешётка при этом имеет сплошной вид.
• При использовании С35 наложение такое же, как и в предыдущем пункте. Шаг для обрешётки должен составлять минимум 30 сантиметров.
• Профнастил С44 укладывается точно по таким же правилам, но обрешётка ставится с шагом от 15 сантиметров.

Если угол наклона 15-30 градусов:

Нахлёст любого профнастила составляет 15-20 сантиметров. Шаг для обрешётки составляет порядка 30-40 сантиметров.

Когда крутизна кровли более 30 градусов:

Наложение листов друг на друга составляет от 10 до 15 сантиметров. Элементы обрешётки устанавливаются на расстоянии от 35 до 50 сантиметров друг от друга.

Схема кровли

Правильное положение материала – обязательный шаг перед тем, как крепить профнастил на крыше. Каким бы ни был угол кровли, листы всегда должны быть уложены параллельно карнизу. Должен присутствовать и небольшой свес за пределами этой обрешётки, защищающий стены от сточных осадочных вод с крыши:

• Для профлистов, глубина волны которых 8/10/20 миллиметров, свес должен составлять от 5 до 10 сантиметров.
• Во всех других случаях длина свеса должна превышать 20 сантиметров.

Для крепления профнастила к обрешётке используются саморезы с диаметром 4.8-6.3 миллиметра и длиной 20-250 миллиметров. Убедитесь, что имеете достаточный запас резиновых прокладок, если собираетесь работать с оцинкованными изделиями без специальной уплотнительной шайбы.

Укладывая листы с необходимой величиной нахлёста, их крепёж осуществляется по следующим правилам:

• В нижней «волне» листа профнастил крепится с обрешёткой. Причём минимальные размеры используемых саморезов должна составлять 28х4.8 миллиметра.
• На верхних «волнах» применяют менее габаритные крепежи для соединения листов в зоне их наложения друг на друга (длина шурупа подбирается индивидуально в зависимости от высоты «волны» кровельного материала).

Всего на один лист приходится, как упоминалось ранее, 11-12 саморезов (6-8 на метр квадратный). Крайне важно ввинчивать их строго перпендикулярно листам профнастила для плотного прилегания всей шляпки к материалу. Особенно это касается мест состыковки с обрешёткой, где вероятность перекоса из-за более длинных крепежей увеличивается в разы.о стиля дома

Разновидности профлиста

Профилированный настил классифицируется по ряду показателей и делится на три крупные группы – стеновой, несущий и кровельный стройматериал. Наиболее распространенные и универсальные профилированные металлические листы для кровли имеют маркировку Н и НС. Они имеют защитное покрытие. Материал классифицируют на 4 группы:

1. С покрытием из алюмокремния.
2. Изделия небольшой толщины с алюмоцинковым покрытием.
3. Традиционное цинковое покрытие.
4. Листы с алюминированным тонколистовым прокатом.

Например, оцинкованный гофролист послужит отличным материалом для кровли, ведь его крепление как к деревянной обрешетке, так и металлической поверхности, будет не сложным. При выборе правильного кровельного материала следует учитывать особенности климата в различных регионах. Для областей, в которых уровень снежных покровов зимой повышен, рекомендуется подбирать профильный металл с высотой гофры минимум 2 см. В частных вариантах строительства марки профнастила НС35 и НС44 пользуются наибольшей популярностью.

Правила резки профнастила

В процессе укладки крыши из профнастила перед многими хозяевами домов встает, казалось бы, простой вопрос – с помощью какого инструмента порезать этот материал на части нужных им размеров? Чаще всего люди используют для этой цели угловую шлифовальную машину, более известную как «болгарка» — инструмент, который есть в практически каждом доме. Но если вы изучите инструкции к профильному стальному настилу, то можете там обнаружить пункт, который не рекомендует или даже запрещает использовать болгарку для резки материала. В противном случае гарантия на профнастил считается недействительной. Почему же это так?

Болгарка

Все дело в том, что угловая шлифовальная машина в процессе сильно разогревается. В результате металл в месте реза может оплавиться, а вместе с ним – наружное защитное покрытие. Ширина поврежденной зоны может достигать 3, 5 и даже более миллиметров. И этой, на первый взгляд, незначительной величины хватает для начала процесса коррозии на кромке листа и постепенной порчи профнастила. К тому же, разлетающиеся искры способны наносить мелкие повреждения защитному покрытию и вдалеке от кромки реза – через несколько лет на их месте могут появиться пятна рыжего цвета.

Пример того, почему для резки профилированного стального листа нежелательно использовать болгарку

Потому использовать болгарку для резки профлиста нежелательно (если речь не идет об укладке временной кровли, на пару лет, не более). Но если же других инструментов у вас нет – старайтесь использовать тонкие отрезные круги – в таком случае повреждения можно свести к минимуму и снизить вероятность порчи материала.

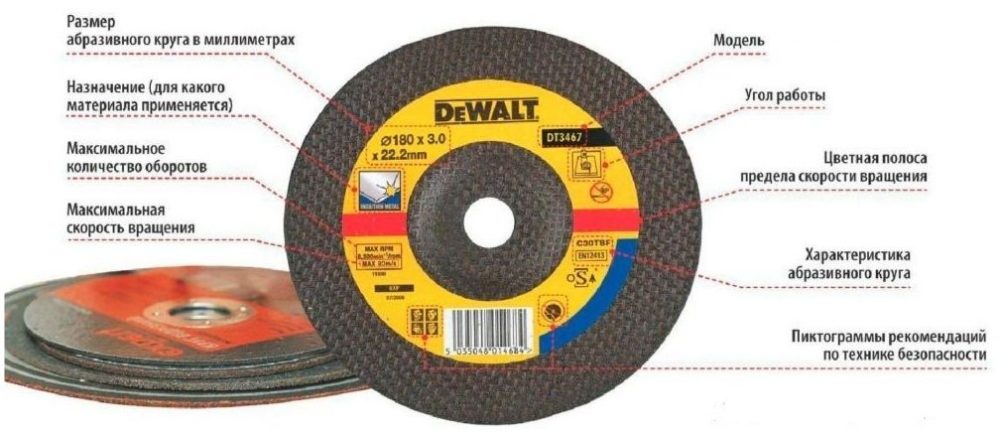

Отрезные диски для болгарки — пояснение по маркировке

Есть другой доступный инструмент, пригодный для данной задачи – ручные ножницы или пила по металлу. Они дешевые, их можно достать практически везде и при резке они не оказывают на профнастил такого воздействия, как болгарка. Но при этом у них есть свои недостатки. Во-первых, резка стального профилированного листа при помощи ручного инструмента – занятие долгое и утомительное. Во-вторых, при обращении с пилой или ручными ножницами по металлу вам понадобится определенный навык и аккуратность, чтобы сделать ровную линию реза без заусенцев и тому подобных дефектов.

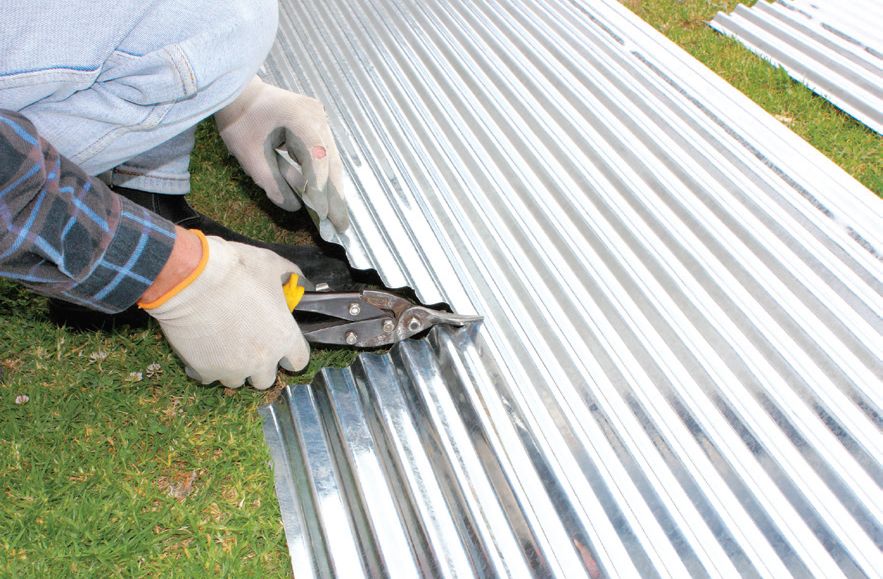

Резка ножницами по металлу

Неплохим вариантом инструмента для резки профлиста на кровлю станет дисковая пила на небольших оборотах и со специальным лезвием, предназначенным для выполнения данной задачи. Есть и другая альтернатива – электролобзик с лезвием по металлу. Но с ним вы сможете нормально резать только профнастил с малой высотой гофры – в противном случае лист будет ломаться и получать множество механических повреждений.

Дисковая пила по металлу

Отличным вариантом с точки зрения качества реза и скорости выполнения работы является применение специальных гильотин (довольно дорогих) и электрических ножниц по металлу. Но при этом они являются специализированным инструментом, который вы вряд ли будете часто применять.

Высечные ножницы TRUMPF N 160 E профильные

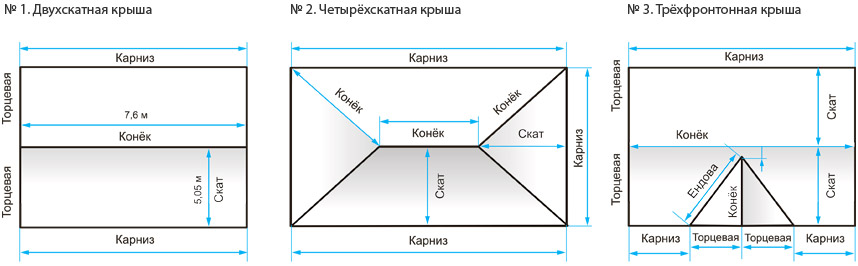

Измерения конструкций разных типов

Определение площади односкатной крыши

Определение площади двухскатной крыши

Определение площади вальмовой крыши

Пирог крыши из профнастила

Технология монтажа профлиста на крыше

Схема пирога гидроизоляции и обрешетки кровли для профнастила. Необходимые инструменты:

• шуруповерт для закручивания саморезов;
• инструмент для резки металла;
• клепочная ручная машина для обработки стыков.

Укладку кровельного материала начинают с проверки геометрических размеров скатов крыши. Под планку ендовы сделайте плотный дощатый настил на уровне обрешетки по обеим сторонам разжелобка на расстоянии 60 см. Донные планки ендовы монтируются внахлест не менее 200 мм.

В местах стыка пологих крыш применяется уплотнительная мастика. Донная планка сначала прикрепляется с краев с помощью нескольких гвоздей, окончательное крепление выполняется одновременно с кровлей.

Далее верхний конец донной планки ендовы необходимо согнуть через конек крыши или сделать на нем отбортовку. Планка должна войти под профнастил не менее чем на 25 см. Расстояние между профилированными листами должно быть около 20 см. Между профнастилом и нижней планкой ендовы желательно уложить профилированный или универсальный уплотнитель.

Схема кровли из профнастила.

На прямоугольных скатах крыш монтаж профлиста удобнее проводить после установки торцевых досок, благодаря такому подходу легче позиционировать кровельные листы на поверхности крыши. Верхняя торцевая доска устанавливается на высоту профиля кровли выше обрешетки. К этой доске будет монтироваться ветровой уголок (торцевая планка).

Монтаж профнастила начинают с установки карнизной планки, которую крепят саморезами. Если карнизную планку монтируют непосредственно под профнастил, необходимо организовать вентилирование подкровельного пространства.

Профнастил обладает дренажным желобом, который накрывают следующим листом. Монтаж можно проводить как справа налево, так и в обратном порядке, с накладыванием листа сверху или подсовыванием его под предыдущий. Укладку профилированных листов на двускатных крышах начинают с торцевого края, на вальмовых крышах — с центра вальмы. Листы выравнивают по шнуру, который натягивается вдоль карниза. Специалисты не рекомендуют выравнивать листы по торцу ската.

Можно заметить, что очередность монтажа профлиста имеет сходство с монтажом металлочерепицы. Не забывая о карнизном свесе, установите на место первый кровельный лист и прикрепите по центру одним шурупом у конька крыши. Уложите рядом следующий лист, выровняйте его край у свеса с предыдущим листом и укрепите аналогично первой плите.

Профлист от свеса до конька крыши соедините между собой на гребне саморезами 4,8×19 мм шагом 50 см. Таким образом установите 3-4 кровельных листа, выровняйте их по линии свеса кровли, после чего прикрепите окончательно.

На коньке и у свеса кровельные листы прикрепляют через дно профиля к обрешетке в каждую вторую волну. Это делаетсч у торцевого края в каждую решетину профилированных листов. В середине — в шахматном порядке при помощи саморезов 4,8×38 мм в каждый м² листа по 4-5 штук.

Что делать запрещается

Из-за хрупкости покровного материала подачу листов для монтажа крыши нельзя производить с провисанием. Этот процесс следует организовать с помощью установленных досок.

Не рекомендуется перевозить профнастил на транспорте, длина кузова или прицепа которого значительно меньше длины металлопрофиля. Провисание профнастила, даже в упаковке, может привести к его деформации.

Запрещается ходить по уложенным листам в тяжелой обуви, наступать на них в местах, где нет досок обрешетки.

Металлопрофиль очень хрупкий материал, нельзя ставить на него тяжеловесные изделия и строительные инструменты. При возникновении царапин необходимо воспользоваться специализированной краской, идущей в комплекте к материалу. Она позволит скрыть эти дефекты.

Работа со доборными элементами

А вот теперь переходим к нашим многочисленным доборным элементам. Все они, как правило, изготавливаются стандартной длины: для кровли с полимерным покрытием – 2 метра, для оцинкованной кровли – 2,5 метра. Ими завершают сами кровельные работы. Уплотнитель, который традиционно размещают между кровельным материалом и доборными элементами, позволяет им более плотно прилегать к листам, дополнительно препятствуя попаданию влаги под кровлю и позволяя той «дышать».

А вот для оформления коньков, карнизов и других сложных конструкций вам необходимо докупить специальные элементы, которые предлагает тот же производитель, чей кровельный материал вы приобрели:

Крепить доборные элементы нужно теми же кровельными саморезами 4,8, как и основной материал. Разница только в том, что металлокровля крепится саморезами длиной 28-35 мм, а элементы – саморезами длиной 50-60 мм.

Ендова и накладка ендовы

А вот теперь давайте разберемся с таким загадочным названием, как «ендова». Ендова и накладка ендовы – дублирующие друг друга доборные элементы, которые монтируются в местах внутреннего схождению двух разнонаправленных скатов. Крепить ендову нужно под профнастил.

Поэтому, если крыша имеет сложную форму, с внутренними стыками поверхности, тогда берите в качестве доборного элемента ендову и накладку ендовы. Так вы придадите вашей кровле более аккуратный и эстетичный вид, дополнительно защитив сложные переходы от попадания влаги внутрь.

Фартуки для труб

Самый ответственный этап кровли – это вывод труб. Такие трубы состоят из двух условных частей – нижней, которая идет по профилю крыши, и верхней, собственно трубы. И, если сквозной проход трубы приходится на нижнюю часть крыши, над проходом есть смысл установить снегоупор.

Для канализационной вентиляционной системы через крышу проводят не утепленную трубу около 10 см в диаметре, без оголовка. А для радона берут эту же трубу, но уже с оголовком. Помните, что эти трубы подключать к обычным вентиляционным нельзя, т.к. для тех уже используются утепленные элементы по 125 мм диаметром.

Саму трубу можно ставить как до начала монтажа кровли, так и по окончанию. Если вы выбрали второй вариант, тогда в готовой кровле вам нужно будет вырезать отверстие для трубы и на время накрыть его каким-либо материалом. В ходе финишных работ трубные разделки нужно будет сделать из фартуков из оцинкованной стали или более современных материалов по типу Вакафлекса.

Вот хороший мастер-класс, как это сделать:

Слуховое окно

Теперь работаем со слуховым окном. Итак, лист профнастила разрезаем на две части у нижнего конца разжелобка, ставим нижний лист, затем донную планку разжелобка, и только затем – верхний кровельный лист.

Снегодержатель

Снегодержатель монтируют в те местах, где есть риск скатывания снега. У профнастила обычно это второй линия на расстоянии 30-40 см от карниза. Для монтажа используйте саморезы 4,8х50 через 1-2 волны профиля.

Наружный и внутренний угол

Если скат меняет свое направление, то применяются дополнительно такие завершающие доборные элементы, как внутренний и наружный угол и переход. Их главная задача – создать максимальную герметичность и придает стыку листов эстетический вид.

Установка торцевых планок

Торцевая планка у большинства листов 2 м, самой нижней начинается монтаж с нахлестом 5-10 см. При правильной установке будет перекрываться хотя бы одна волна профлиста. С шагом до 1 метра происходит крепление саморезами.

Крепление коньковой планки с нахлестом 10 см происходит при помощи гладких элементов, они должны идти в комплекте. Желательно, установить слой воздухопроницаемого уплотнителя между профнастилом, крепеж происходит с шагом 30 см кровельными саморезами.

Установка планки примыкания

С нахлестом 20 см укладывают планку примыкания, крепление происходит саморезами с шагом 40 см. С помощью конькового уплотнителя герметизируют соединения торцов стены и крыши, это поможет избежать попадания в щели влаги.

Монтаж обрешетки под профлисты

Важным этапом в монтаже кровли из профнастила является организация гидро- и пароизоляции для защиты металла от коррозии при попадании паров воды.

Делают это двумя способами:

• уложив пароизоляцию на стропила под обрешеткой и гидроизоляцию (рубероид) поверх обрешетки под профнастил;
• организацией вентилируемой кровли, создав вентилируемое пространство между слоем гидроизоляции и кровельным материалом. Для этого вдоль стропильных ног устанавливают по гидроизоляции ложные стропила из брусков, по ним делают обрешетку, получится слоеный пирог: стропила, гидроизоляция, ложные стропила, обрешетка, профлист.

Важно! Все элементы обрешетки обязательно следует пропитать со всех сторон антисептическим составом для дерева. Это продлит срок службы кровли

Доски обрешетки укладывают с шагом 0,5–1,0 м прикрепляя их гвоздями или саморезами к стропилам. Чем более толстый и прочный профнастил используется, тем большее расстояние между досками обрешетки. Так, например, для профлиста марки СН35 шаг обрешетки 0,5–0,6 м, для СН44 — 0,65–0,75 м. Расстояние больше 1 м между досками делать не следует.

Сделав обрешетку, нужно проверить диагонали ската и выровнять скат по вертикалям, горизонталям, диагоналям. Это значительно облегчит работы по укладке профнастила на обрешетку.

Материалы и инструменты для крепления профнастила

Профилированный лист, или как его называют иначе, профлист, гофролист, профнастил — металлический лист, получаемый в результате холодного проката оцинкованной листовой стали. Это уникальный облицовочный стеновой и кровельный материал, который используется при возведении крыш, стен и наружных ограждений. Повышенная жесткость материала достигается за счет стальной основы и профилирования, то есть придания трапециевидной, волнообразной, и т. п. форм.

Система крепления профнастила.

Различают профлист по высоте «ребер», толщине листа, «межреберному» расстоянию. Так же учитываются полезная площадь и габаритный размер. Например, название марки С-10, означает, что высота ребра 10 мм.

Монтаж профлиста прост и осуществляется с минимальным набором инструментов. Для разрезания листов профнастила можно использовать:

• ножовку по металлу;
• лобзик (электрический или ручной);
• ножницы (электрические или ручные);
• болгарку со специальным диском, предназначенным для кройки профнастила.

Как правильно крепить профнастил?

Сначала надо определить особенности кровли: будет ли это крыша жилого здания с утепленной мансардой или с холодным чердачным помещением, кровля гаража, склада или промышленной постройки.

От этого зависит и состав конструкции, дополнительные детали, и выбор профилированного листа конкретного типа, толщины. Наиболее часто применяют удовлетворяющий всем требованиям универсальный профнастил «Н».

Высота гофры и толщина листа определяются в индивидуальном порядке.

Необходимо помнить также, что для обычного полотна используют саморезы с резиновой прокладкой, а для ендов – жестяные.

Крепление конька кровли производится исключительно в верхнюю волну гофры, а монтаж листов на остальной площади осуществляется в нижние части волн.
