Как устроить надёжные и красивые свесы кровли

Карнизы: классификация и основные виды

Существует следующая классификация свесов:

• Подшитые. В большинстве случаев их применяют на вальмовой двускатной кровле.
• Не подшитые. Этот вид самый распространенный, его применяют практически в каждой кровельной конструкции, как для односкатной, так и для двускатной.
• Укороченные. Применяются на каждой из основных кровельных конструкций.
• Коробчатые. Применяют для вальмовых односкатных и двухскатных кровель.

Узел карнизного свеса дома подбирается в зависимости от особенностей климата в регионе, в котором ведется строительство.

• Карнизный свес, изготовленный заподлицо. В таком случае стропила не выводят за границы стен, а по их краю осуществляется крепеж горизонтальной сливной доски, к которой в дальнейшем монтируются водосточные желоба. К минусам таких свесов относят отсутствие защиты верхних элементов стены от влаги.
• Открытый получил широкое применение в частном строительстве. Крепеж водосточной системы осуществляется к верхним кромкам стропил или по их нижнему краю.
• Закрытый. Для такого свеса выступающие концы стропил закрывают при помощи карниза, у которого предусмотрен специальный паз для крепежа софита с внутренней стороны. Если имеется утепленный чердак, такой карниз должен иметь вентиляционное отверстие.
• Фронтонный. В этом случае устройство кровли полностью определяется фантазией дизайнера и может выходить за границы стен и устраиваться заподлицо. Выступающая область кровли нуждается в обязательной подшивке, ширина которой составляет не менее 50 см.

Обшивка свесов: материалы и монтаж

Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.

• Оцинкованные листы из стали. Толщина стали – от 0,6–0,8 миллиметров. Наряду с обычной листовой сталью, используются и металлические листы с перфорацией. Высота волны – не более 20 миллиметров. Чтобы осуществить обрезку стали до необходимых размеров, требуется специальное оборудование. Подогнав листы по размеру, их обрезанные кромки необходимо покрыть слоем краски. Эта процедура необходима для предотвращения коррозии.
• Листы из алюминия, покрытые защитным слоем. Толщина листа – 6 миллиметров, ширина – 10–30 сантиметров. Алюминиевая обшивка закрепляется с помощью специальных защелок.

Свесы и их виды

1. Карнизный свес, выполненный заподлицо: при таком варианте стропила не выводятся за фронтальную границу стен. Также от вас потребуется установка по краю стропил сливной доски. Она должна располагаться в горизонтальном положении. Доска защищает торцы от попадания влаги, а также обеспечивает надежную систему крепежа водосточных желобов. В результате будет подчеркнута индивидуальность крыши. Недостаток – отсутствие защиты для верхних частей стен. На них может попасть влага. Свес заподлицо деревянного дома, как правило, имеет длину от 55 сантиметров. Кирпичные и панельные сооружения допускают меньшую длину выступа. При выпуске затяжек со стропильными ногами за фронтальную линию стен – не забывайте об устройстве карнизов такой конструкции (прочитайте: «Как сделать карнизы под крышей»). Это позволит защитить чердак от сквозняка. Также карнизы предотвратят образование снега в щелях конструкции. Если выступы стропильных ног отсутствуют за линией стен – то удлините их «кобылками». Для этой цели подойдут обрезки бруса. Его нужно будет прикрутить или прибить к стропильным торцам. После этого можно будет крепить карнизную доску.

Карнизные кровельные свесы, имеющие открытый тип – выступ главных стропил кровельного каркаса за пределы стен. При таком варианте, система водостока крепится на боковые части стропил или к верхним кромкам. Эта система часто используется при строительстве загородных домов.
Свес крыши от стены закрытого или защитного типа – в этом случае карниз крыши дома закрывает выступающие за фронтонную часть концы стропил. При этом очень часто можно встретить паз с внутренней стороны. В него, как правило, вставляются элементы обшивки.

Совет: Если чердак выполнен в виде изолированного помещения, то закрытый карнизный свес должен иметь обязательные отверстия для вентиляции.

Фронтонный свес: выполненный заподлицо или с выступом за стены. Все зависит от дизайна дома, но оба способа можно спокойно использовать при стандартной конструкции. Отметим, что при выступе свеса за пределы стен, проведите обшивку области незащищенной кровли.

Разновидности подшивки кровли

Финишная косметическая отделка крыш выполняются в двух вариантах:

• Подшивка карниза;
• Отделка фронтонного свеса.

Карнизный свес осуществляет подачу свежего воздуха в полости кровли, пространство чердачного помещения. При плотной забивке, неправильном монтаже — не будет вентилироваться «кровельный пирог», начнет скопляться влага.

Полное отсутствие обшивки вызывает проблемы серьезного характера:

• Срыв крыши ветром;
• Повреждение гидроизоляции, утеплителя птицами, мышами, насекомыми,
• Гниение стропил, важных опорных элементов конструкции;
• Подтекание потолка (при попадании воды в полости «кровельного пирога», разрушении гидроизоляции) с его последующим обрушением.

Отделка свесов карниза всегда делается не сплошная, а вентилируемая!

Материл для подшивки

Монтаж свесов производится на заключительном этапе работ по сборке стропильного каркаса. По мере готовности обрешетки, стропильные ноги подравнивают по уровню, а затем фиксируют на их концах лобовую (ветровую) планку. Чтобы защитить нижнюю поверхность от проникновения влаги или заселения птиц свеса выполняется подшивка карниза. Эту задачу можно выполнить с помощью различных материалов:

1. Доски. Зашить нижнюю поверхность свеса можно с помощью обычной обрезной доски или других пиломатериалов. Достоинство этого метода в том, что древесина – достаточно доступный, легкий, экологически безопасный материал. Однако, дерево плохо переносит воздействие влаги, подвергаясь гниению. Поэтому подшивка карнизов досками служит относительно недолго, кроме того она нуждается в регулярном обновлении лакокрасочного слоя, защищающего дерево от гнили.

2. Сайдинг. Подшивка свесов сайдингом считается практичным решением, так как этот материал легко монтировать. Кроме того, сайдинг, сделанный из металла или пластика с полимерной защитой, отлично переносит неблагоприятные погодные условия, долго сохраняя свой внешний вид. Недостаток этого решения в том, что оно затрудняет , перекрывая воздух, из-за чего деревянный каркас конструкции может гнить.

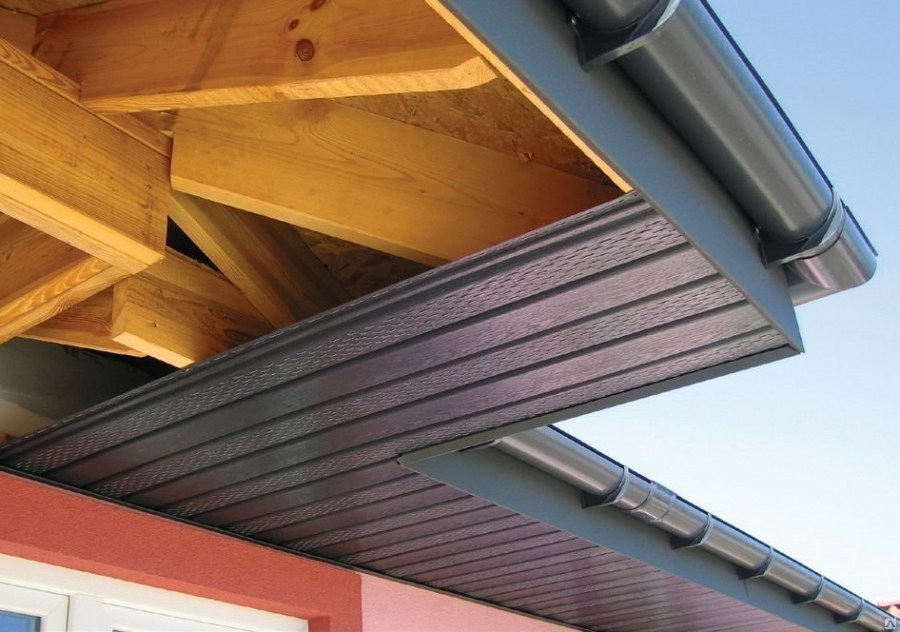

3. Софиты. Софитами называют специальные панели для подшивка карнизного и фронтонного свеса, отличием которых является наличие перфорации, поэтому через них легко проникает воздух, но не может пройти вода. Они шире, чем сайдинг, поэтому подшивать свес ими быстрее.

Что такое карнизный свес?

Задачей карнизного свеса является организованный сбор дождевой или талой воды, а также безопасный сход снега в зимнее время. Именно по нему прокладывают горизонтальную часть системы кровельного водостока, обеспечивающую сбор и отведение влаги с кровельного полотна.

Как сделать фронтонный свес? Подробнее в отдельном материале.

Если крыша не оборудована водосточной системой, вода просто стекает вниз и капает с карниза, не попадая на плоскость стен. Это важный момент, так как увлажнение для большинства стеновых материалов является весьма опасным явлением. Кроме этого, при сходе снега и наледи возможны повреждения окон или обшивки стен, чего не бывает при наличии карнизного свеса.

Нормы, ГОСТ и СНиП

По конструкции никаких принципиальных требований нет, хотя функционал карниза довольно важен, и ошибки при строительстве могут повлиять на него отрицательным образом.

Карниз должен обеспечить решение нескольких задач:

• организация безопасного стока дождевой воды, схода снеговых масс
• вентиляция подкровельного пространства (поступление свежего воздуха происходит с нижней части скатов)
• защита подкровельного пространства от птиц, грызунов и насекомых

Кроме этого, необходимо выполнить монтаж всех элементов так, чтобы исключалась опасность срыва кровельного полотна при сильном порыве ветра. Все эти задачи определяются разными нормативами, но общих правил не существует. Есть постройки, полностью лишенные карнизов (например, барнхаусы), которые нисколько не противоречат действующим стандартам и нормам.

Устройство

Конструкция карнизного свеса представляет собой продолжение кровельного полотна, уложенное на опоры в виде удлиненных стропильных ног. Как правило, их надставляют дополнительными брусками или досками, имеющими ту же ширину, что и стропила. Нижняя часть свеса подшита софитами, вагонкой или листовыми материалами. На кромке устанавливается торцевая доска (иногда ее называют ветровой).

Одним из важных элементов карнизного свеса является вентиляционное отверстие или щель между подшивкой и стеной. В первом случае это несколько небольших окошек, закрытых перфорированным листовым металлом или сеткой. Во втором — сплошная щель по всей длине карниза, закрытая специальной перфорированной полосой или сеткой.

Оптимальные размеры

Размеры карнизного свеса определяются особенностями кровельного покрытия и углом наклона скатов. Их определяют архитекторы еще на стадии составления проекта дома. Как правило, величина карниза принимается равной 50-70 см, но могут быть использованы и большие размеры, если того требует специфика архитектурного решения.

Делать карниз меньше нецелесообразно — дождевую воду будет задувать ветром, и смысла в его строительстве не будет. Именно по этой причине выбирают размеры 0,5-0,7 м и более — чем дальше от стен будет находиться линия отрыва капель воды, тем меньше опасений насчет избыточного увлажнения поверхности строительных конструкций.

Виды карнизных свесов

Финишное оформление свесов зависит только от желания застройщика. На функциональность оно никакого влияния не оказывает, но лишь в том случае, когда строго выполняются все рекомендации строительных норм и правил.

Таблица. Типы конструкций карнизного свеса

Вид свеса	Краткое описание
Открытый	Самое простое оформление, чаще всего применяется на неутепленных крышах. Стропильные ноги не обшиваются, используется только карнизная доска или металлическая планка для защиты торцов от попадания влаги. На кобылках делается сплошная обрешетка. Такой вариант рекомендуется применять на крышах с мягкой кровлей или плоских конструкциях.
Закрытый	Более сложный и красивый свес, полностью защищает подкровельное пространство от проникновения влаги, птиц и больших насекомых. В настоящее время применяется не только как конструктивный, но и как декоративный элемент, может служить основанием для монтажа осветительных приборов.

Перед окончательным выбором нужно проконсультироваться с профессионалами, при этом следует принимать во внимание внешний вид и необходимость обеспечения рекомендованных условий эксплуатации крыши

Алгоритм работы

Подготовка стропильных ног

Их свисающие части должны быть выровнены по одной линии. Обрезать несложно, так как методика известна любому частному застройщику – выравнивание при помощи натянутого шнура. Главное, чтобы по всей его длине не было провисов. Поэтому лучше воспользоваться изделиями, которые хорошо натягиваются (к примеру, рыболовная леса, шнур капроновый).

Если длина частей стропильных ног, выходящих за периметр здания, недостаточна для качественного обустройства «подшивки», то их искусственно удлиняют (наращивают). Такие элементы называются «кобылками».

Обустройство основы для монтажа

Многое зависит от конфигурации крыши, ее скатов. Поэтому для монтажа «подшивочного» материала применяется одна из двух методик.

Первый вариант

На торцы стропильных ног нашивается доска (вертикально), по всей длине строения. Предварительно производится соответствующая обрезка ног. На стене фиксируется опорный брус (рейка). Получается основа, на которую крепится несущий каркас для «подшивки». Он может быть как из досок, так и из толстых реек, в зависимости от вида «подшивочного» материала. В этом случае лобовая доска также подлежит отделке.

Второй вариант

Такая же доска, но крепится к низу стропильных ног, поэтому их концы «подрезаются» только в горизонтальной плоскости. Но это более подходит для небольших свесов, когда длина (и вес) «подшивочных» изделий маленькая. Соответственно, изделия для «подшивки» крепятся под наклоном, с обратной стороны стропил.

Если ноги не лежат в одной плоскости (неодинаковая ширина), то этот недостаток устраняется «нашивкой» (с обратной стороны) досок разной толщины, которые и образуют несущий каркас – основу (обрешетку) для крепления материала «подшивки».

На углах, если свес проходит по всему периметру здания, крайние доски соседних стен дополнительно скрепляются между собой уголками, пластинами.

Общие особенности монтажа

• Направление укладки «подшивочных» изделий: профнастил, доска – вдоль стены; вагонка, софиты, панели ПВХ – перпендикулярно ей. В первом случае фиксация к обрешетке производится через 1 м, во втором – на концах заготовок.
• Некоторые изделия (например, вагонка) укладываются плотно, без зазоров. В этом случае в «подшивке», по всему периметру здания обустраиваются вентотверстия, закрываемые решетками. Расстояние между ними выбирается исходя из общей площади отделываемой поверхности. В среднем – около 1,5 м.

Особенности укладки металлопрофиля

• Крепление осуществляется саморезами из нержавеющих металлов.
• В местах примыкания к стене и на «наружных» срезах листов монтируются уголки (внутренний, вместе с лобовой планкой и внешний).

Особенности укладки изделий из древесины

• Для их фиксации применяются шурупы. Это нужно для того, чтобы в случае необходимости легко демонтировать поврежденную доску и заменить.
• Если применяется не вагонка, а доски (укладка вдоль кровли), то их обрезают так, чтобы длина была различной. Смысл – при монтаже не должен образоваться единый шов, идущий от стены к краю кровли.
• Крайние изделия «запиливаются» под необходимым углом.

Практические рекомендации

1. Если подшивка карнизов производится изделиями из древесины, то их перед монтажом в течение нескольких недель «выдерживают» на улице. Это необходимо, чтобы заготовки приобрели ту же влажность, что и остальные деревянные элементы конструкции (к примеру, «ноги» стропильные). Монтаж как пересушенного, так и переувлажненного материала приведет к его деформации, и, как следствие, искривлению «покрытия», появлению щелей. Дело в том, что в первом случае древесина начнет впитывать влагу и разбухать, а во втором, наоборот, усыхать.
2. Подшивочный материал из древесины требует такой же специальной подготовки, как и все остальные «деревянные» элементы конструкции (обработка антипиренами, антисептическими средствами). Целесообразно (учитывая влияние внешних факторов) выбирать заготовки из хвойных пород.
3. При выборе материала для подшивки нужно ориентироваться на то, как он будет гармонировать с общей отделкой дома.
4. Работая с листами металла, нужно учесть, что места всех разрезов обязательно обрабатываются средствами против коррозии.

Выбор материалов для подшивки карнизов крыши

Как выглядит сайдинг для крыши? Как осуществляется отделка карниза крыши сайдингом? Что стоит учитывать, перед началом работ на крыше? Это лишь малая часть вопросов, которые задают себе люди перед выбором материала для облицовки. Сегодня на рынке присутствует огромный ассортимент всевозможных материалов, с помощью которых осуществляется отделка карниза. У каждого из них есть свои достоинствами и недостатками, но защитить от влажности, обеспечить утепление и вентилирование кровли все они могут в полной мере.

Профнастил

Данный материал представляет собой оцинкованную сталь с полимерным покрытием различных цветов. Хорошо устойчивый к перепадам температур и механическим повреждениям, профнастил имеет необходимую жесткость и способен выдерживать значительные ветровые нагрузки. Для обеспечения эффективной вентиляции выполняется зазор в высоту волны между профнастилом и стеной здания.

Софиты

Этот материал предназначен специально для подшивки карниза на кровле. Это, по сути, пластиковые панели, которые внешне напоминают сайдинг, но в них уже имеются вентиляционные отверстия. А обшивка карниза сайдингом сейчас очень распространена. К тому же от обычного сайдинга отличаются они тем, что в их состав входят ультрафиолетовые стабилизаторы, защищающие покрытие от негативного воздействия солнечных лучей.

Стоит рассмотреть различные материалы, использующиеся для изготовления софитов:

• Медные софиты. Этот внешне эстетичный и презентабельный материал достаточно долговечен, но и цена у него выше, чем у большинства схожих материалов. Софиты из меди хорошо устойчивы к огню и прочны, что еще больше располагает к их выбору.
• Алюминиевые софиты. Как и положено изделиям из данного материала, софиты из алюминия имеют малый вес, также они огнестойкие, эластичные, их легко заменить при ремонте. Благодаря высокой стойкости краски, насыщенность цвета таких софитов не меняется под воздействием ультрафиолетовых лучей. Недостатком их выступает лишь скудность цветовой гаммы – она включает лишь белый и коричневый цвета.
• Оцинкованные софиты. Они не нуждаются в дополнительном уходе и крайне долговечны, прочны, к тому же эти софиты не боятся огня и влаги. Вес у них достаточно большой, поэтому установка таких софитов займет больше времени.
• Виниловые софиты. Это дешевый и наиболее популярный для подшивки кровельных карнизов вариант софитов. Они имеют небольшой вес, отлично защищают от влияния внешней среды, визуально привлекательны, легко устанавливаются, а еще создают полотно без швов, тем самым обеспечивая оптимальную вентиляцию пространства под кровлей. На сегодняшний день они изготавливаются из огнестойкого пластика, способного выдерживать серьезные нагрузки.

Монтаж софитов из любого материала достаточно прост и его вполне можно выполнять одному человеку.

Обрезная доска и деревянная вагонка

Все еще для подшивки карнизов крыши зачастую используют древесину. Так как устанавливается она снаружи дома, то влияние окружающей среды в этом случае велико, поэтому к выбору данного материала нужно подходить особо ответственно. Толщина вагонки должна быть не менее 2 см, и она должна обладать средней влажностью.

Что это такое?

элемент кровли, который выступает за пределы стен здания

Чтобы получить красивые и надежные свесы, стропила крыши принудительно удлиняют. Минимальное расстояние вывода стропил на пределы стен – от 50 см.

Назначение свесов односкатной крыши – защита наружной части стен дома, фундамента от осадков (снега, дождя). Дополнительной функцией свесов — декоративная, поскольку удлиненная кровля придает зданию эстетичный вид. Визуально меняется архитектурная выразительность конструкции.

Дом с широкими свесами – украшение просторного загородного участка, здание с узкими свесами будет актуально для небольшого частного сектора в черте города.

Разновидности свесов

Конструкция зависит от устройства крыши. Для односкатного варианта существует только одно решение – боковой свес. Двускатная или многоскатная крыша предполагает появление фронтона и боковых стен. Появляется фронтальный карниз. На вальмовой крыше, которая включает 4 ската, также возможен только боковой свес.

Фронтальный

Фронтальный свес защищает фасад здания от дождя и снега Защищает фронтон – завершающую, обычно треугольную часть стены, которая появляется между двумя скатами. Образуется карниз за счет вылета обоих скатов. Ширина карниза – от 40 до 100 см. Различают 2 типа такой конструкции.

Свес крыши может быть образован стропилами. Для этого нужно вывести за границы периметра горизонтальные перекладины и конек. Используют деревянный брус того же сечения, снизу карниз подшивают доской. Такой вариант очень прочен и надежен, так что длина его может достигать 1 м. Для кровли допускается использовать тяжелый материал: керамическую черепицу, шифер.

Боковой

Боковой карнизный свес кровли Выступ ската над стеной здания, размещается по бокам крыши. Длина в пределах 50–70 см. Его размеры обусловлены погодными условиями региона, шириной отмостки, высоты дома.

Длина карниза может превышать указанные параметры, но делать свес уже нерационально. В этом случае он не сможет защищать стены от дождя, а чердак от продувания.
