Водосливные системы для кровли: виды, разбор типовых элементов, расчет и правила монтажа

Простая конструкция для водостока четырехскатной крыши

Четырехскатная крыша с водостоком с двумя воронками вместо четырех

Чтобы рассчитать водосточную систему для четырехскатной крыши, придется просчитывать не 2, а 4 горизонтальных линии и 4 точки соединения с вертикальным водостоком. При размерах дома 9 х 9 м и высоте 5 м понадобится:

Для 4 горизонтальных линий: 12 лотков длиной по 3 м, 8 соединителей.

62 крюка, при условии монтажа на фронтонную доску через каждые 60 см.

8 заглушек.

4 воронки, 8 колен для соединения с трубой и 4 прямых отрезка.

8 заводских труб по 2 м, 4 сливных отвода.

8 соединительных муфт и 12 хомутов.

Самостоятельно просчитать водосток для небольшого дома с двускатной простой крышей – не проблема. Чтобы рассчитать сложную водосточную систему для крыши с мансардой или выступами, используйте калькуляторы, которые есть на сайтах производителей. Старайтесь просчитать несколько вариантов от разных изготовителей и сравните окончательную стоимость. Выбирайте оптимальную комплектацию.

Экономить на монтаже стоит только при установке пластиковых систем на одноэтажных домах или хозяйственных пристройках. При планировании металлопластиковой конструкции лучше обратиться к мастерам: чтобы система работала исправно, необходимо учесть множество факторов – от угла наклона до соблюдения зазоров для температурного расширения.

Калькулятор расчета водостока

01. Конфигурация кровли
02. Ввод необходимых размеров
03. Ваш итоговый расчет кровли

Угол желоба внешний 90 гр 125 мм RAL 8017 шоколад

Назначение: Изменяют направление потока воды, монтируются на внешних и внутренних углах кровли.

Выполнены бесшовным способом (глубокой вытяжкой металла), что обеспечивает жесткость, эстетичность, герметичность и отличную гидродинамику.

Угол желоба внешний 90 гр 125 мм RAL 8017 шоколад

Назначение: Изменяют направление потока воды, монтируются на внешних и внутренних углах кровли.

Угол желоба внешний 90 гр 125 мм RAL 8017 шоколад

Назначение: Изменяют направление потока воды, монтируются на внешних и внутренних углах кровли.

Угол желоба внешний 90 гр 125 мм RAL 8017 шоколад

Назначение: Изменяют направление потока воды, монтируются на внешних и внутренних углах кровли.

Угол желоба внешний 90 гр 125 мм RAL 8017 шоколад

Назначение: Изменяют направление потока воды, монтируются на внешних и внутренних углах кровли.

Над раскладкой кровли находятся переключатели профилей изделия, они позволит Вам выбрать профиль с учетом его рабочей ширины и запретных длин.

` Скачать расчет в формате PDF
Отправить расчет менеджеру
Конфигуратор резки желоба

Расчет водостока для любого типа кровли Мы рекомендуем ответственно подойти к выбору водосточной системы. Наш удобный в использовании калькулятор водостока позволит вам рассчитать в режиме онлайн стоимость материала, узнать виды и количество элементов, которые понадобятся для организации дождевого стока. Если вы затрудняетесь в проведении . Читать полностью

Наружная система

Классическая схема водоотведения частного дома – наружная. Её легко рассчитать и смонтировать даже не имея навыков в строительстве.

Как было сказано ранее, для расчета потребуется измерить периметр крыши и расстояние от земли до карниза. Для подсчета точного количества деталей конструкции, необходимо понимать из чего она состоит и правила монтажа системы.

Из чего состоит наружный водосток

Основные элементы конструкции — сливные трубы и приемные желоба. Также используются угловые элементы, отводные, соединительные и крепежные.

Для систем, в которых сливы устанавливаются по центру ската, функцию соединительных элементов могут выполнять отводные. Внешний вид деталей конструкции в зависимости от производителя системы может отличаться, но принцип у всех один:

соединительные – применяются для соединения деталей желоба;
угловые – могут быть наружными или внутренними, либо совмещёнными с отводными;
отводные детали предназначены для соединения желобов с приемными элементами;
заглушки устанавливаются по тупиковым краям желобов;
крепежные элементы желоба, металлические пластины которые монтируются на обрешетку;
крепеж для сливных труб;
слив — устанавливается на конце трубы отвода, необходим для регулировки направления сточных вод при открытой дренажной системе;
муфта и колено сливной трубы, предназначены для соединения и изменения направления.

Для того что бы правильно рассчитать необходимое количество дополнительных элементов конструкции, необходимо знать принцип сборки.

Правила монтажа конструкции к крыше и стенам дома для конкретной модели производителя водостока. Эту информацию можно найти на сайте производителя.

Пример расчета

Например, необходимо рассчитать ПВХ водосток от компании Альта Профиль. Крепления такой системы пластиковые, согласно рекомендации, должны устанавливаться на расстоянии не более 60 см.

Для расчета необходимого количества креплений, достаточно разделить общий периметр крыши в метрах на 0,6. Также потребуется посчитать количество хомутов для крепления отводных труб.

Они должны устанавливаться с шагом 180 см, значит, для правильного расчета необходимо разделить высоту дома в метрах на 0,18 и умножить на количество сливных труб которые планируется устанавливать.

Соединительные муфты и колена водостока рассчитывается в зависимости от количества поворотов и длины сливных труб. Чем выше и сложнее контур дома, тем больше потребуется соединительных элементов сливной трубы.

По каким параметрам выбирается водосток

Как и любые изделия, элементы водостока крыши дома имеют свои размеры. Основной из них – диаметр. Здесь имеется в виду диаметр вертикально устанавливаемых труб и горизонтально укладываемых желобов. Последние – это, по сути, те же трубы, только разрезанные вдоль пополам.

Выбирая водосточную систему, надо обязательно учитывать этот параметр, от которого зависит эффективная работа всей системы в целом. А его подбирают под площадь ската, под которую водосток смонтирован. Давайте обозначим соотношение этих двух параметров, а именно площадь ската и диаметры труб и желобов:

если площадь кровли не превышает 70 м², то водосточную систему собирают из желобов диаметром 90 мм, и труб 75 мм;
если площадь увеличивается до 130 м², то соответственно параметры диаметра увеличивают до 130 и 100 мм;
на более больших крышах диаметр водостока устанавливают 200 и 120 мм соответственно.

Но в соотношении двух параметров иногда вклинивается количество стояков, расположенных на одном скате. Обычно трубные элементы устанавливают на расстоянии 10-12 м друг от друга. Поэтому приходится предварительно измерить длину карниза крыши, а уже потом рассчитывать количество трубных стояков. Чем больше вертикальных частей в конструкции водосточной системы, тем меньших параметров можно их выбирать. Хотя это не всегда приемлемо. Ведь на параметр площади ската влияет не только его длина, но и ширина. А она может быть разной. Поэтому в процессе проведения расчетов берут именно те показатели, а точнее соотношения, которые были обозначены выше.

Составление схемы конструкции водостоков

Только после выбора материала изготовления приступают к проектированию схемы. Чтобы посчитать без ошибок водосточную систему на крышу, необходим план кровли. Для проектирования придется выполнить несложные замеры, поэтому понадобятся: длинная рулетка, калькулятор и около часа времени.

Схема установки водостоков

Условно всю систему кровельного водосбора можно разделить:

Кровельные горизонтальные линии, основная функция которых – сбор стекающей с крыши воды.
Вертикальные водостоки, принимающие воду из лотков.
Система отвода – наземные или вкопанные в грунт приемники дождевой воды, соединенные с нижней частью водостока.

Разметка линий для кровель разной формы

Расчет площади кровли и определение диаметра труб и лотков

Чтобы правильно рассчитать водосточную систему, необходимо определить диаметр труб и сечение лотков. Правильно подобранный размер деталей – это гарантия того, что вода не начнет переливаться через края желоба в сильный дождь.

Расчет площади ската крыши

Определяют типоразмер изделий, опираясь на показатели:

Площади обслуживаемого ската кровли.

Среднего количества осадков в регионе.

Нужно ли вычислять общую площадь всей крыши? На самом деле, достаточно ориентироваться по плану и выбрать для замеров самый большой свес. Длину ската умножают на высоту. Согласно нормам, при расчете диаметра изделий нужно учитывать угол наклона свесов кровли и количество осадков, отводимых с крыши. Но практика показывает, что при выборе диаметра компонентов можно ориентироваться на рекомендации производителей, просчитанные по площади кровли:

Если площадь ската составляет до 50 м2: сечение лотка – 100 мм, диаметр отвода – 75 мм.
Площадь до 100 м2: сечение желоба – до 125 мм, диаметр труб – 87 мм.
Для крыш с площадью до 200 м2: сечение лотков – до 150 мм, диаметр водостока – 100 мм.

Типоразмеры деталей водостока

Размеры лотков и труб определяют в первую очередь, в зависимости от выбранного типоразмера будут подбираться сопутствующие детали: соединения, переходники и крепления.

Подсчет количества и метража горизонтальных линий желобов

Лотки устанавливаются вдоль нижнего края каждого свеса. Отдельными линиями оборудуют выступающие части кровли:

Навесы, выступы.

Нижние края балконов и козырьков.

Горизонтальные линии на крыше сложной формы

Как посчитать длину линий желобов водосточной системы? Это самый легкий этап планирования. Достаточно измерить длину края каждого свеса. Все полученные значения сложить. Результат – общая длина горизонтальных водостоков.

Сколько понадобится вертикальных отводов

Немного сложнее правильно определить необходимое количество отводов – вертикальных стояков.

Расчет количества водостоков

Если длина горизонтальных линий не превышает 10 м, то на каждую линию планируется монтаж 1 водостока.

При превышении длины желоба, установленного по одному свесу кровли, 12 м – рассчитывают по 2 отвода на желоб.

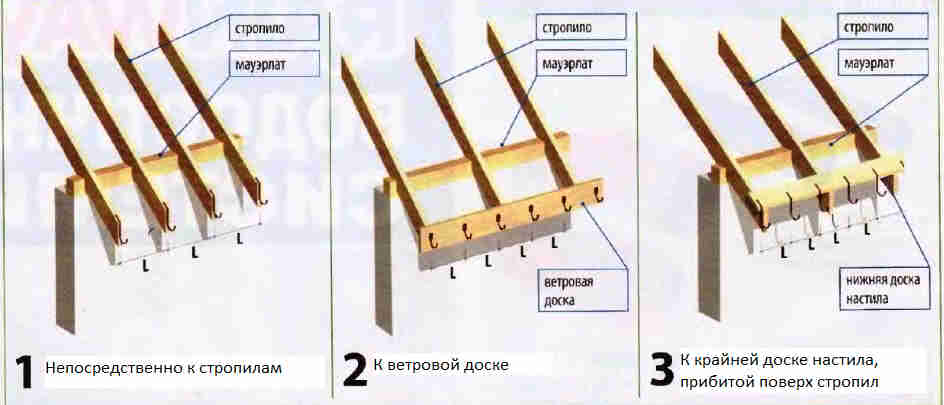

Способы монтажа креплений

Расчет количества коротких нерегулируемых крюков:

К_к = (Дл_ж – 30) / 60

К_к – общее количество крюков на 1 линию желоба с заглушками

Дл_ж – длина лотка в сантиметрах

Расстояние между креплениями

Такая же формула применяется и для подсчета количества регулируемых кронштейнов. Если расстояние между крюками составляет 90 см, то:

К_к = (Дл_ж – 30) / 90

Отдельно высчитывают количество для каждого желоба, полученные значения суммируют.

Подогрев ливневых воронок для плоских крыш

Зимой в условиях холодного климата дождеприемные воронки для плоских кровель необходимо обогревать. Делают это для того, чтобы в патрубках и трубопроводах не образовывались ледяные пробки.

Если в патрубках и трубах замерзнет вода, то поверхность крыши в период оттепели попросту затопит. Лед скрыт от прямых солнечных лучей, поэтому таять будет в последнюю очередь.

В продаже можно найти специальные водосточные воронки, уже оснащенные системой обогрева. Но проблему это не особо решает, так как лед нарастет с наружной стороны. Естественно, оттает такая конструкция быстрее, но все-же риск есть.

Чтобы обеспечить исправное функционирование системы водостока, около воронки необходимо проложить саморегулирующийся греющий кабель для кровли. Это исключит шанс того, что слив будет закупорен льдом.

Как правильно провести расчет

С чего начинается расчет водостока

Основной характеристикой системы водостока является ее пропускная способность.

То есть определенное количество воды, которое система без проблем сможет отвести с вашей крыши.

Для того чтобы правильно выполнить расчет водостоков, следует учесть конфигурацию и тип крыши, а также обилие и частоту осадков.

Если расчет выполнить неправильно, то водосток не справится с объемом воды, которая начнет поступать во время сильных ливней или резкого таяния снега, и она начнет переливаться через край желобов водосточной системы.

Это то же самое, если бы такой конструкции вовсе не существовало.

Для того чтобы понять, какая должна быть характеристика водосточной системы, следует выяснить, какой объем среднемесячных осадков в вашем регионе, и какова пиковая нагрузка.

Также имеет значение конфигурация крыши, углы наклона скатов и частота ливней.

Потому что любая водосточная система справится с обычной нормой осадков.

Рассчитываем количество осадков, которое приходится на площадь водоотведения.

Для этого используем формулу:

Q = S x q / 10000.

Здесь:

Q – количество осадков, которые на площадь водоотведения приходятся, измеряется в литрах/сек;
S – площадь кровли, с которой отводится вода, измеряется в метрах квадратных;
q – максимальная интенсивность осадков, измеряется в л/(с х га).

Подсчитываем необходимое количество желобов. Желоба у производителей могут иметь разную длину.Как правило, желоба из металла стандартной длины – 2 метра. Желоба из пластика могут быть 3 и 4 метра.Их количество подбирать так следует, чтобы при монтаже образовалось минимальное количество отходов.Например: если длина карниза вашей крыши равняется 12 метров, то решить задачу очень несложно.А как быть, если длина карниза 10,5 метров? В этом случае приобретают два желоба длиной 4 метра и один желоб трехметровый.В результате останется всего 0.5 метра желоба.
Подсчитываем количество соединительных муфт. Это очень простой подсчет – муфт требуется на одну меньше, чем вы приобретете желобов.То есть, на три желоба, как в нашем примере, вам потребуется две муфты.
Подсчитываем, сколько нам потребуется кронштейнов для крепления желобов. Для этого используется простая формула:N = (L – 0,3) / 0,6 + 1.Здесь N – количество кронштейнов,L – длина карниза,0,6 метра — это рекомендуемый шаг между карнизами.В нашем случае N= (12 – 0,3) / 0,6 +1 = 20, 5 штук. 21 кронштейн.
Подсчитываем необходимое количество заглушек. Заглушкой называется элемент, который устанавливается на торцы желобов.Заглушки нужны, если система является незамкнутой. Если система замкнутая, то заглушки не используют.
Подсчитываем количество внешних и внутренних углов. Этот параметр зависит от того, какова конфигурация крыши.Чем у крыши более сложный профиль, тем больше потребуется угловых элементов.
Рассчитываем количество воронок для водостока. Очень простой подсвет: сколько водосточных труб, столько и воронок.
Сколько потребуется колен водосточных труб. Чтобы подсчитать требуемое количество колен, необходимо знать высоту от карниза до грунта и ширину свеса карниза.

После того, как пропускная способность водосточной системы нами рассчитана, необходимо рассчитать количество стояков.

Для этого используется такая формула:

N = Q / qn.

Здесь:

N – количество стояков;
Q – количество осадков;
qn – пропускная способность водосточной системы.

Давайте на примере рассмотрим, как выполняется расчет.

Вначале необходимо вычислить площадь крыши, с которой необходимо отводить воду:

S = 5.5 х 12,5 = 68, 75 кв. метра.

Теперь используем формулу:

Q = S x q / 10000 = 68,75 х 267 / 10000 = 1,84 литра/сек.

Число 267 – это максимальная интенсивность осадков.

В каждом регионе она своя.

Теперь берем таблицу, в которой указана пропускная способность систем:

Водосточная система	Пропускная способность qn (л/с)	Площадь водоотведения S (м2)	Пропускная способность qn (л/с)	Площадь водоотведения S (м2)
Стояк на углу дома	Стояк по центру стены
Х1	1,91	71,54	3,82	143,07
Х2	3,09	115,73	6,18	231,46
Х3	4,78	179,03	9,56	358,05
Х4	7,49	280,52	14,98	561,05

И подбираем конкретную систему.

Для нашей площади водоотведения самой эффективной будет система Х1.

То есть, когда стояк установлен на углу здания.

У такой системы пропускная способность равна 1,91 литра/сек.

Зная нашу пропускную способность, легко рассчитать требуемое количество стояков:

N = Q / qn = 1,84 / 1,91 = 0, 96.

То есть нам вполне хватит одного стояка.

Видео о водосточной системе кровли

https://youtube.com/watch?v=DkHhgviBMjc
