Оборудование и производство полимерно-песчаной черепицы без потери качества

Монтаж цементно-песчаной черепицы

После того как черепица была приобретена в торговой точке, ее нужно хранить на открытом воздухе. При этом черепицу обязательно нужно защитить от влаги. Обычно ее сверху накрывают пленкой из полиэтилена.

Поднимать черепицу на крышу нужно особенно осторожно. Материал хрупкий, поэтому небрежные движения могут привести к появлению трещин. Лучше всего поднимать черепицу на крышу небольшими партиями по 6-7 штук

Лучше всего поднимать черепицу на крышу небольшими партиями по 6-7 штук.

Монтаж цементно-песчаной черепицы требует проведения следующих этапов работ.

До укладки черепицы

  1. Установка обрешетки. Для этого этапа потребуются бруски определенного размера (5 см или 3 см). Шаг обрешетки зависит от размера черепичных плиток. В основном его величина колеблется в диапазоне от 32 до 39 см.
  2. Обеспечение вентзабора. Для этого вдоль стропил устанавливается контробрешетка.
  3. Укладка гидроизоляционного слоя. Изолирующую пленку укладывают горизонтально. При этом соблюдается нахлест соседних полос друг на друга. Величина нахлеста должна равняться 15-20 см. Гидроизолирующую пленку крепят на крыше гвоздями-зонтиками, деревянными рейками (при этом соблюдается шаг в 20 см) или строительными скобами. Установленная пленка может провисать на величину 2-3 см. При укладке следует соблюдать расстояние до утеплителя. Оно не должно быть меньше 5 см.
  4. Выравнивание нижнего ряда. Для этого к самой нижней обрешетке крепят планку такой толщины, чтобы этот ряд стал в одной плоскости с другими рядами.
  5. Установка дополнительных элементов. К таким элементам относят карнизный свес, конструктивные составляющие вентиляции и капельник. Их монтаж производится согласно инструкции завода-изготовителя. Вентиляционные черепицы обеспечивают движение воздуха во внутреннем пространстве крыши. Их устанавливают преимущественно перед (за) окнами на мансарду и перед дымовой трубой. В этих местах всегда блокирован вентиляционный забор.
  6. Герметизация дымовой трубы. Обработка производится с помощью специальной технологии. К трубе и черепице приклеивается специальная лента с армированной сеткой. С ее помощью и осуществляется процесс герметизации элементов.
  7. Установка ендовного узла. В этот же этап можно отнести укладку ленты ендовы.

Непосредственная укладка

Итак, укладка черепицы.

  • Пластины укладывают рядами вдоль ската или по всему периметру, если черепица имеет 4 ската.
  • Следующий ряд начинают класть шахматно по отношению к первому.
  • Далее продолжают настилать черепицу по всей поверхности кровли тем же методом.
  • Нижний край черепицы обязательно спускают за обрешетку. Это действие необходимо для защиты внутреннего пространства крыши от дождя.
  • Соединение черепичных пластинок происходит с помощью замка. Дополнительного крепежа при обычных условиях не требуется.
  • Черепица в дополнении крепится саморезами, если укладка происходит на крыше с уклоном больше 45º. Также добавочное крепление требуется в местности, где бывают сильные ветра с мощным порывами.
  • Нижний ряд всегда закрепляют саморезами или оцинкованными гвоздями. Двух гвоздей на одну черепичную плитку будет вполне достаточно. В дополнении к этому крепежу можно использовать противоветровые клейма. Их же необходимо устанавливать на примыканиях к выступающим частям, в ендовах и на фронтах крыши.
  • Цементно-песчаная черепица может монтироваться только на крышах с углом наклона больше 30º.

Следует помнить о хрупкости материала. Поэтому чтобы не навредить, в черепицу не рекомендуется забивать гвозди. Нужно просто заранее просверлить для крепежа отверстия.

При укладке последнего верхнего ряда (так же для вентиляции крыши) оставляют зазор.

Монтаж конька и труб водостока

Конек устанавливают после того, как смонтированы все скаты. Элемент закроет все ненужные щели и защитит крышу от попадания влаги. Благодаря внутреннему пространству кровля будет дышать

Во время укладки черепичных плиток очень важно постоянно контролировать горизонтальность и ровность получаемой поверхности

Монтаж черепицы не требует соблюдения жестких требований. Ведь кровля дома может быть различной. Скат крыши может быть под разным углом. Наиболее оптимальным считаю угол в 22 º. Именно это значение уклона обеспечивает отсутствие влаги на крыше дома. Благодаря шахматному порядку укладки кровля и черепицы становится достаточно прочной.

На последнем этапе монтируются трубы для водостока. Монтаж цементно-песчаной черепицы имеет свою цену за м2, если, конечно, обращаться к профессионалам. Об этом и поговорим далее.

Про обустройство свеси кровли при монтаже цементно-песчаной черепицы расскажет данное видео:

Как покрыть крышу металлочерепицей своими руками

Как покрыть крышу металлочерепицей своими руками

Монтаж кровли всегда начинается с нижнего ряда. Лучший вариант — если высота листа равна или длиннее высоты ската крыши. Тогда поверхность кровли покрывается в один проход, а количество соединительных швов на ней — минимально.

Кровля крыши металлочерепицей своими руками инструкция

Правый и левый край черепицы имеет разную высоту профиля. Это сделано для лучшего прилегания металла при нахлестке. Производитель всегда указывает, какой край устанавливается под низ, а какой — сверху.

Кровля крыши металлочерепицей своими руками инструкция

Кровля крыши металлочерепицей своими руками инструкция

Металлочерепица для крыши достаточно тяжелая, поэтому листы подают наверх при помощи веревок по наклонным доскам

При этом важно не погнуть их, поэтому поднимать лучше на двух веревках, в четыре руки соответственно.
Осуществляя монтаж металлочерепицы своими руками, крепление производится кровельными шурупами-саморезами, укомплектованными герметизирующими полимерными прокладками. Цвет самореза подбирается в тон крыши

Нельзя прибивать металлочерепицу гвоздями — они постепенно расшатываются, лист начинает вибрировать и разрушаться в этом месте.
Нижний край листа устанавливается с выступом 50 мм. Тогда влага стекает с крыши прямо в желоб и не попадает на стену строения.
Первые два-три листа рекомендуется предварительно прихватить к коньку на один шуруп. После выравнивания нижней линии и подгонки взаимного расположения листов, они основательно укрепляются шурупами по всей длине. Саморезы вкручиваются в нижнюю часть волны профиля, а в местах нахлеста — по гребню.
На квадратный метр листа необходимо 6-8 точек крепления. На краях, по карнизу крыши и у конька крепление делается через волну. По линии нахлеста — под каждым поперченным гребнем рисунка.

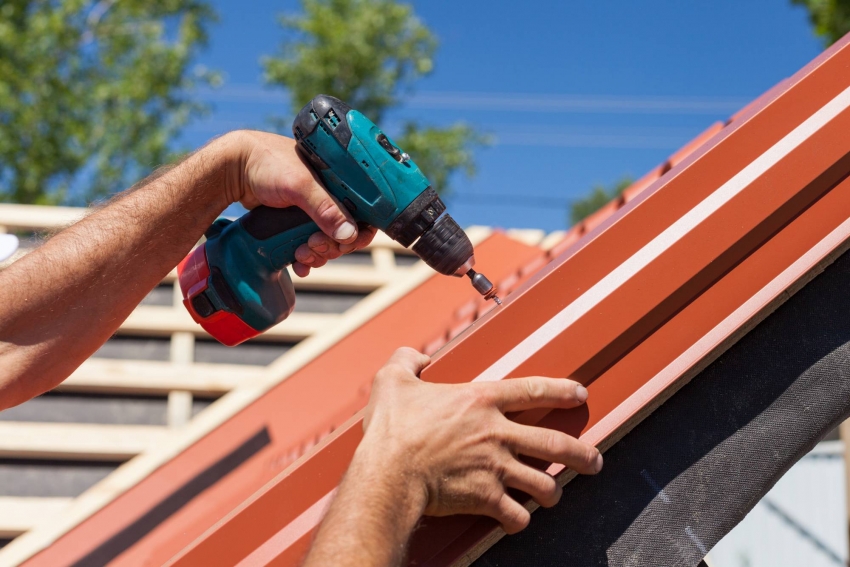

Торцевая планка

Такая планка прикручивается к торцевой доске. Последняя должна выступать выше обрешетки крыши на высоту профиля по рисунку металлического листа. Планка сверху и сбоку крепится на торцевую доску. В местах стыковки нахлест соседних элементов должен быть от 7 до 10 миллиметров.

Металлочерепица монтаж своими руками обхода печной трубы

Металлочерепица монтаж своими руками обхода печной трубы

Обход дымохода выполняется из металла под цвет черепицы крыши. Обычно обвод делается из 4-х элементов — правого, левого, нижнего и верхнего. В зависимости от конструкции, он может быть простым верхним или нижним.

В первом случае обвод укладывается под черепицу. Его конструкция предусматривает специальный желобок, отводящий воду к водостоку. Места прилегания фартука к трубе замазывают специальным герметиком с высоким уровнем термостойкости, например, Локтайт, Хенкель, Макрофлекс.

Верхний обвод укладывается поверх черепицы для крыши. Место прилегания к дымоходу тоже обязательно герметизируется, как и верхняя часть (для предотвращения попадания воды по профилю черепицы). Фартук обвода желательно пришить к дымоходу металлическими дюбелями.

Монтаж коньковой планки

Коньковая планка крыши является важным элементом вентиляции подкровельного пространства. Она предохраняет металлические и деревянные элементы от сырости и является очень важным условием длительного срока службы кровли. Подкровельный воздух, нагреваясь от тепла крыши, естественным путем поднимается от карниза к коньку.

Там он выходит наружу через технологические зазоры проветривания. Производители металлочерепицы предлагают различные конструкции коньковых элементов и дают свои рекомендации по их установке. Крепление конька крыши делается саморезами с шагом 300-400 мм по гребням волн профиля листа. Нахлест соседних коньковых планок составляет 7-10 мм.

Монтаж диагональной контробрешетки в ендове

По обе стороны ендовы к стропильным ногам прибиваются бруски диагональной контробрешетки. Нижние торцы брусков должны быть запилены заподлицо с карнизным свесом. Поверх контробрешетки вдоль ендовы раскладывается полотно диффузионной мембраны надписью и лицевой поверхностью вверх. Уложенная в ендове диффузионная мембрана подрезается по краю карнизного свеса с запасом не менее 15 см. Далее мембрана укладывается на основном скате, начиная с правого нижнего угла.

Рулон мембраны раскатывается поверх стропильных ног и крепится к ним с помощью степлера. Мембрана выравнивается по капельнику на карнизном свесе и фиксируется с помощью двухстороннего скотча. При укладке нужно оставить запас, достаточный для устройства фронтонного свеса.

Ошибки при монтаже черепицы. Какие могут быть и как их избежать

Особенности производства

Производство такого современного материала, как черепица из полимеров, происходит по особой технологии с применением современного оборудования. Но условно его можно разделить на два основных этапа:

  • Подготовка входящих в состав черепицы компонентов, их дозирование и приготовление;
  • Выпекание черепицы в специализированном оборудовании.

Внимание! Все помещения, где происходит производство ППЧ, должны быть хорошо вентилируемыми, с возможностью качественного проветривания, так как работа с полимерами в закрытых пространствах может негативно повлиять на здоровье человека. К основным составляющим, которые добавляются в состав материала, относятся:

К основным составляющим, которые добавляются в состав материала, относятся:

  • Кварцевый песок;
  • Вторично-переработанная пластмасса;
  • Различные красители.

Внимание! Благодаря современным технологиям и широкому спектру цветовой гаммы красителей, можно изготовить полимерно-песчаную черепицу практически любого цвета. Кроме того, краситель выполняет не только роль колоранта, но и помогает крепче скрепить основные компоненты смеси для черепицы между собой (песок и полимеры)

Кроме того, краситель выполняет не только роль колоранта, но и помогает крепче скрепить основные компоненты смеси для черепицы между собой (песок и полимеры).

К вторично-переработанным пластмассам относятся такие материалы:

  • Агломерат, который получается в результате плавления полиэтилена. Во время процесса плавления на поверхность полиэтилена выпрыскивают воду, которая под воздействием температуры образует на поверхности вещества шарики, которые и используются для приготовления полимерно-песчаной черепицы;
  • Твердый полимер. Сюда входят полистирол, полипропилен и другие, вторично переработанные пластмассы.

Важным моментом в процессе приготовления черепицы является правильное и точное дозирование, а также точно рассчитанные пропорции компонентов. На начальном этапе технологического процесса по изготовлению материала агломерат, песок и краситель смешиваются в такой пропорции 5-75-1. Следовательно, по правилам, 75 % состава материала – это песок, 24 % – агломератная составляющая и 1 % — различные красители. При изменении количества каждого из компонентов черепицы можно на выходе получить полимерно-песчаную черепицу, которая не обладает заявленными выше качествами, не так долговечна и прочна.

Технологический процесс производства черепицы такого типа, после подготовки составных веществ, начинается с измельчения пластмассовой составляющей на мелкие фракции. Это выполнятся на дробильном оборудовании.

На специализированном оборудовании производится и просушка кварцевого песка, который должен быть сухим.

Смешивание подготовленных компонентов для черепицы происходит в специальной машине – экструдере, где под воздействием высокой температуры, попавшие внутрь компоненты веществ, плавятся и тщательно перемешиваются, постепенно превращаясь в смесь вязкой консистенции, которая напоминает тесто.

Для правильной технологической реакции и высокого качества скрепления между собой компонентов, входящих в состав полимерно-песчаной черепицы, после экструдера смесь формируют в форме шара и помещают в емкости с водой для охлаждения. После чего вынимают и дают остыть при комнатной температуре. Остывшие шары вновь отправляют в измельчительную машину, после чего массу можно использовать для производства черепицы. В ней компоненты вновь нагреваются до определенной температуры и смешиваются.

Обволакиваясь каждой песчинкой в полимерную смесь, песок равномерно и без комков превращается в однородную массу. Смесь, полученная после смешивания, выходит из оборудования с высокой температурой + 180 градусов, а получающиеся порции смеси не должны превышать вес в 2 кг. За данными следит оператор.

Следующий агрегат, участвующий в технологическом процессе – специальный пресс, куда поступает готовая смесь в виде лепешек.

Для формирования товарного вида, используются специальные пресс-формы, а за счет неравномерного охлаждения в них поверхность становится глянцевой.

Сверху температура составляет около 90 градусов, а снизу – 45.

Более подробно ознакомиться с процессом, увидеть какое используется для производства полимерно-песчаной черепицы оборудование можно в видео:

Устройство черепичной кровли

Лучше всего ведет себя черепица на довольно крутых скатах. Оптимальный уклон от 22° до 50°. Если скат менее крутой, требуется дополнительная гидроизоляция, для больших уклонов требуется дополнительный крепеж. Тогда каждую плитку «садят» на саморез, кровельный гвоздь или кляймер.

Выбор брусков и шага установки для стропильной системы


Бруски потребуются большого сечения: одна черепица весит от 2 кг Основа конструкции — стропильная система. Этот кровельный материал тяжелый — средний вес одного квадратного метра глиняной черепицы составляет 40-60 кг. Немалая масса. К ней необходимо добавить еще толщину снежного покрова, который выпадает в регионе. Так что стропильная система нужна мощная.

Но при устройстве стропильной системы использовать очень толстые бруски невыгодно. Намного дешевле получится, если чаще устанавливать стропила средних размеров. Несущая способность при этом не пострадает, а за стройматериалы заплатите меньше. Так в средней полосе России приемлемым вариантом считается брус 75*150 мм (может быть больше-меньше в зависимости от количества снега и уклона). Шаг установки 60-90 см.

Закончив установку стропил, их обрабатывают антисептическими и антипиренными пропитками. На стропильной системе закрепляют пленку ветроизоляции, а затем приступают к монтажу обрешетки.

Устройство обрешетки

Расстояние между горизонтальными планками определяется размерами выбранной плитки и угла наклона кровли. Чаще всего шаг установки оговаривается производителем (есть в инструкции по монтажу). Но можно определиться и самостоятельно.


Стропильная система и обрешетка — два ключевых момента при укладке керамической кровли своими руками

По длине плитки бывают разные, но чаще всего встречаются 40-42 см. При расчете шага обрешетки нужно учитывать полезную или эффективную длину. Ведь ряды между собой перекрываются. Чем больше заходит одна плитка на другую, тем меньше полезная длина. А величина перекрытия зависит от угла наклона кровли: чем он меньше, тем больше перекрываются ряды (чтобы вода не затекала):

  • угол уклона 11-25° — перекрытие 100 мм;
  • уклон 25-35° — заход 75 мм;
  • круче 35° — заход 45 мм.

При расчете шага принимайте во внимание, что сделать заход больше можно, а вот меньше — только в ущерб качеству кровли, так как может затекать вода. Слишком увеличивать перекрытие одного ряда другим невыгодно по материальным причинам (требуется больше черепицы), так что этим тоже увлекаться не стоит

Под обрешетку используют брус 50*50 мм или 60*40 мм. Его перед монтажом тоже необходимо обработать пропитками. Количество поперечин — на один меньше количества рядов, которые будут уложены на кровлю (добавляется один, идущий вдоль свеса).

Тепло и пароизоляция

Теплоизолятор устанавливается со стороны подкровельного пространства. Обычно это маты минеральной ваты, они достаточно жесткие, чтобы их можно было установить враспор между лагами.


Один из вариантов кровельного пирога для крыши из черепицы

Прилегать теплоизолятор должен очень плотно и без щелей: малейший зазор мостик, по которому будет убегать тепло. Для бань это недопустимая роскошь. Потому утепляем особо тщательно. Затем поверх утеплителя укладывается обрешетка, которая будет придерживать утеплитель, а сверху закрепляется пароизоляционная мембрана. Она закрепляется контробрешеткой, к которой может крепиться внутренняя отделка, если помещение будет обитаемым.

Подробнее об утеплении бани читайте в статье «Пароизоляция для бани».

Монтаж точечных воздуховодов

Точечные аэраторы Döcke PIE ROOT устанавливаются параллельно с укладкой черепичных гонтов на скаты крыши. Технология их монтажа не предполагает особых сложностей:

  • На плоскости ската по шаблону вырезается отверстие, поверх которого и будет устанавливаться аэратор. При этом половина отверстия приходится на уже уложенный ряд черепицы.
  • На тыльную сторону основания воздуховода наносится битумный состав, прибор просто устанавливается на отведенное под него место, плотно прижимается и дополнительно фиксируется саморезами.
  • На поверхность основания снова наносится битумная мастика, поверх которой укладываются следующие ряды гонтов, вырезаемые по контуру аэратора.
  • В завершение на основание устанавливается защитный колпак и фиксируется саморезом.

Точечные аэраторы Döcke PIE NEXT, в отличие от предыдущей модели, устанавливаются на уже готовые кровли. Эта особенность позволяет улучшить вентиляционные качества кровли, если в процессе эксплуатации были выявлены явные недочеты.

Монтаж снегозадержателей на металлочерепицу: инструкции и их разновидности

Высокий уровень безопасности – одно из основных требований, которые предъявляются к кровле из любого материала, и в том числе из металлочерепицы. Для этой цели используют специальные конструкции, которые называют снегозадержателями. И основная цель – обеспечить безопасный сход снега с крыши и предотвратить возможные опасные ситуации. Кроме того, они способствуют сохранению первоначальной формы конструкции, и не позволяют ей деформироваться под весом обледенелого снега. А учитывая, что его масса в некоторых случаях может превышать вес самой кровли, эта проблема довольно актуальна.

Предугадать, как именно будет распределяться снег на поверхности крыши, практически невозможно. Это зависит от многих факторов, в том числе угла наклона кровли, направления ветра и т. д. Поэтому для того чтобы произвести расчеты, используется специальная формула:

Q = G×s

В данном случае Q – это нагрузка, которую оказывает снег, G – масса снега на плоской поверхности крыши, узнать которую можно из специальной таблицы, а S — коэффициент поправки, который зависит от угла наклона кровли: > 25° — 1, если 25-60° — 0,7. Если градус наклона больше 60, то это в расчет не принимается, поскольку в этом случае осадки на поверхности точно не задержатся.

Важным этапом при отделке крыши с использованием металлочерепицы является установка всех доборных элементов, которые не только защищают покрытие, но и позволяют скрыть не эстетичные стыки и края

Для того чтобы определить показатель G, необходимо обратиться к специальной таблице, которая предоставляет информацию касательно снежных покровов для каждого региона страны.

Установка трубчатых снегозадержателей на металлочерепицу: правила монтажа

Как правило, в качестве основы для снегозадержаталей используют трубу, которая прокладывается вдоль крыши. В случае использования металлочерепицы в качестве кровельного материала, фиксация производится в местах, где соединяется кровля и несущая стена.

Категорически запрещена фиксация этих элементов на карнизную планку для металлочерепицы, так как это может повлечь за собой разрушение всех системы. Более того, если приходится иметь дело со скатом, протяженность которого достаточно велика, то монтаж снегозадержателей на металлочерепицу нужно производить сразу в несколько рядов, чтобы обеспечить более надежную фиксацию.

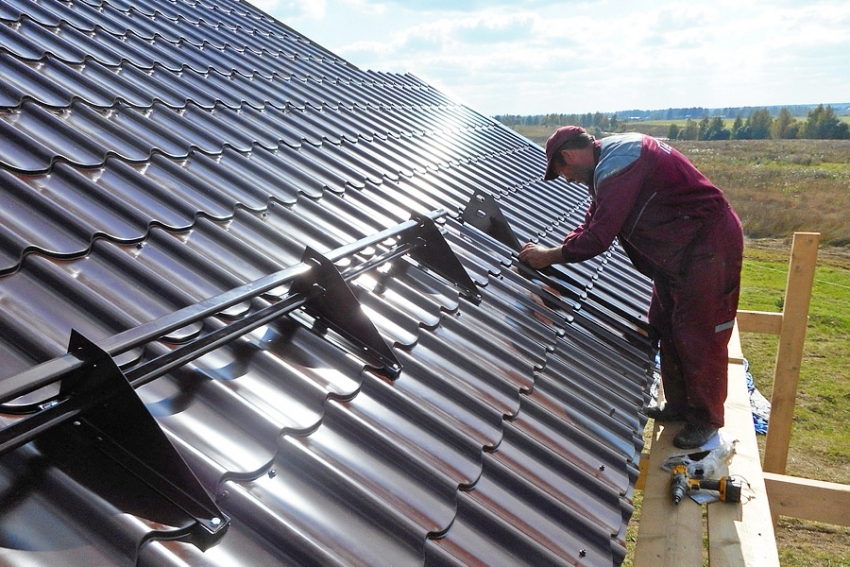

Процесс монтажа трубчатых снегозадержателей на металлочерепицу

Сами трубки крепятся на крыше либо встык, либо в шахматном порядке. Отдельного внимания стоит установка такой системы в том случае, если в доме имеется мансарда. В таком случае установка обязательно должна быть произведена таким образом, чтобы над каждым оконным проемом был расположен снегозадержатель. Что касается расстояния от края крыши до элементов, то вполне достаточно 40-50 см.

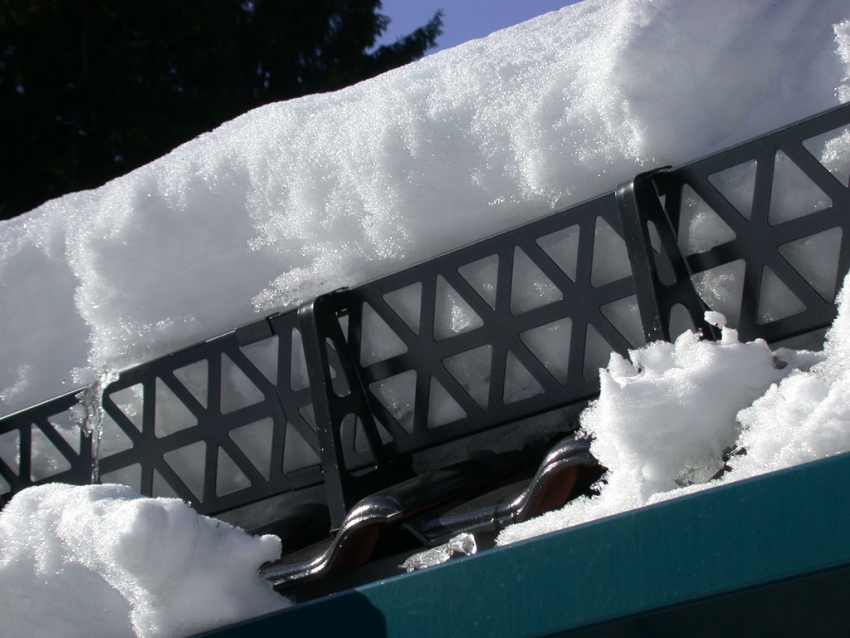

Решетчатые снегозадержатели для кровли из металлочерепицы: как правильно крепить

Наиболее эффективными считаются решетчатые снегозадержатели, так что те пользователи, которые интересуются качеством устанавливаемых систем, выбирают преимущественно этот вариант. Существует два вида таких конструкций – обычные и «королевские», хотя стоит признать, что особой разницы между ними нет, за исключением опор и сложности решеток.

Высокий уровень эффективности и безопасности этого типа снегозадержателей обусловлен их немалой высотой, за счет которой они могут быть не полезны не только зимой, когда речь идет об удержании снега, но и летом. Ведь именно в теплое время года чаще всего производятся всевозможные ремонтные работы.

Решетчатые снегозадержатели считаются одним из лучших вариантов для кровли из металлочерепицы

Уголковые снегогозадержатели на металлочерепицу

Уголковые снегозадержатели представляют собой тонкие стальные листы, которые покрыты полимерным покрытием, защищающим их от коррозии. Это один из самых бюджетных вариантов, который при этом позволяет эффективно предотвращать скатывание снега с кровли. Подобрать модель, которая будет подходить к имеющейся металлочерепице очень просто, поскольку ассортимент цветовых решений чрезвычайно велик.

Для фиксации уголковых снегозадержателей на кровле крыши металлочерепицей используют саморезы и обычные металлические уголки. Крепление производится на верхнюю волну листа.

Это далеко не все варианты конструкций, которые могут быть использованы для того, чтобы предотвратить скатывание снега с крыши. Металлочерепица превосходно сочетается со многими моделями и разновидностями этих элементов, так что проблем с выбором и фиксацией точно не возникнет.

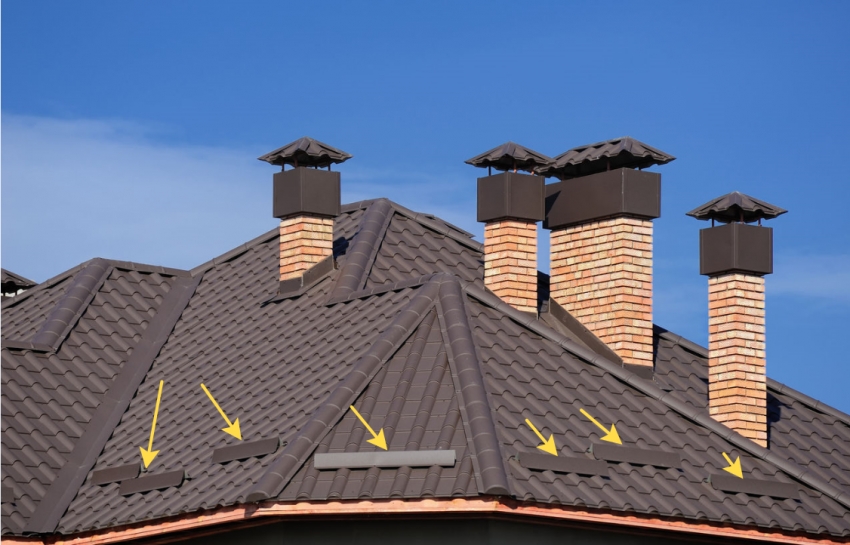

Пример расположения уголковых снегогозадержателей на крыше, покрытой металлочерепицей

Укладка черепицы

Подготовка к укладке и укладка черепицы на скатах.

Перед тем как начать работы по укладке черепицы, необходимо проверить точность стропильной конструкции. Измерьте длины скатов (по контробрешетке), диагонали скатов, длины коньков, хребтов и свесов. 2-х метровой рейкой или шнуркой проверьте плоскость обрешетки, отклонения не должны превышать ±5 мм на длине два метра. В случае неровности поверхность следует выровнять.  Предварительно разложите черепицу стопками по пять или шесть штук на противолежащих скатах для равномерной нагрузки на стропила.

Выложите, не фиксируя нижний и верхний ряды черепицы. Если крайние черепицы на фронтоне не лежат заподлицо с лобовой доской, это необходимо исправить за счет половинчатой черепицы, или же смещением черепицы за счет люфта 3 мм в каждом стыке.

Красящей шнуркой необходимо отбить на обрешетке крайние фронтонные столбцы и каждые 3…5 вертикальных столбцов.

Укладывать плитку следует снизу вверх, справа налево по нанесённой на обрешётку вертикальной разметке.

Первый ряд следует фиксировать оцинкованными саморезами 5×70 мм и противоветровыми кляммерами.

На скате черепицу необходимо фиксировать саморезами или противоветровыми кляммерами (см. раздел «Крепление черепицы»).

Подведем итоги

В статье мы привели основные способы устройства кровель из наплавляемых материалов. Их три:

  • традиционная кровля;
  • инверсионная кровля;
  • холодная кровля.

Наплавляемые покрытия на всех видах кровли монтируются похожим образом, хотя есть и особенности.

У самого распространенного вида традиционной кровли — плоской крыши по бетонному основанию — рулонные битумно-полимерные материалы выполняют роль не только гидроизоляции, но и паробарьера. При этом устройство таких кровель — задача довольно сложная, но вполне выполнимая, если следовать нашим инструкциям и рекомендациям производителя.
