Устройство кровли из мягкой черепицы

Какие преимущества имеет монтаж кровли из металлочерепицы

Крыша из черепицы, в особенности если она сделана из металла — один из лучших вариантов для оформления дома. Специалисты и сами пользователи отмечают множество положительных аспектов использования этот материала, среди которых:

малый вес (4-6 кг/м²), что обеспечивает совсем небольшую нагрузку на кровлю;

Кровля из металлочерепицы отличается демократической ценой, длительным сроком эксплуатации и выразительным внешним видом

• простая процедура монтажа и легкость проведения ремонтных работ;
• большой ассортимент цветовых решений;
• материал экологически безопасен и не содержит в своем составе никаких вредных компонентов;
• покрытие оснащено ребрами жесткости, что делает его очень прочным. При условии, что все рекомендации по установке соблюдены, поверхность способна выдерживать нагрузку от 200 кг/м², даже если были использованы листы толщиной 0,5 мм;
• материал чрезвычайно устойчив к воздействию температур. Никакие перепады ему не страшны, а показатель термального расширения минимален.

Говорить о недостатках металлочерепицы практически не приходится, за исключением, разве что, повышенного уровня шума в дни, когда идет дождь. Но и с этим вполне можно справиться, если предварительно провести укладку слоя стекловаты.

Использование металлочерепицы в качестве кровли для крыши частного дома удобно простой техникой монтажа и высокой скоростью работ

Устройство кровли из металлочерепицы: основные правила работы

Перед тем как приступать к работе, связанной непосредственно с укладкой металлочерепицы, необходимо ознакомиться с некоторыми правилами и понятиями, которые позволят не допустить распространенные ошибки и сделать все необходимое максимально качественно:

Существует два способа укладки листов металлочерепицы: справа налево и слева направо. В первом случае, каждый следующий лист должен быть уложен внахлест на предыдущий, а во втором накладываться должен предыдущий лист.

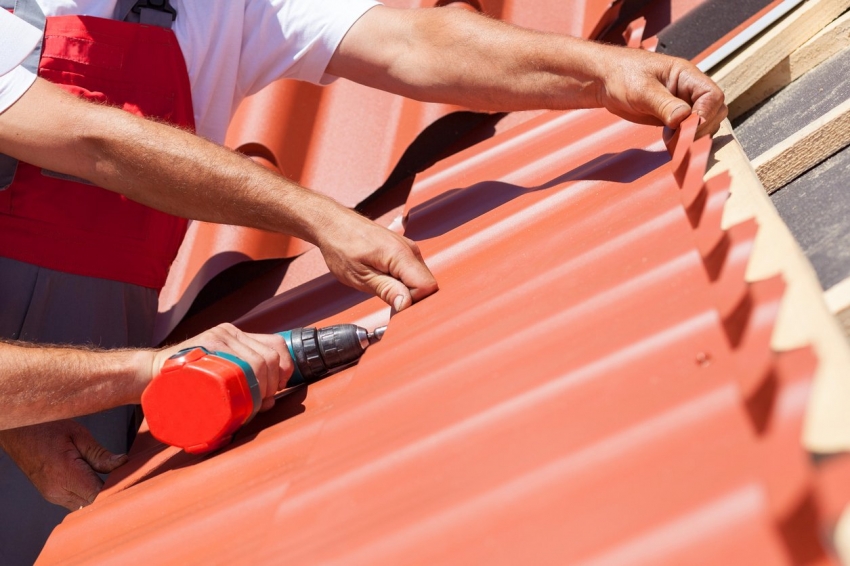

Не стоит сразу крепить каждый лист полноценно. Перед тем как прикручивать металлочерепицу, лучше всего уложить четыре листа и слегка прихватить их крепежами, чтобы они держались. Затем нужно убедиться, что они расположены так, как нужно и при необходимости подровнять. Для окончательного закрепления используют один саморез, который проходит через все листы.
Эксплуатационный срок всей кровли сильно зависит от качества используемых крепежных элементов
Поэтому выбору саморезов нужно уделить должное внимание

Важно, чтобы они были оцинкованными и обязательно имели специальные уплотнители на головках, которые смогут герметично заполнить отверстия, когда саморез будет полностью закручен в отверстие.
В тех местах, где при помощи одного крепежного элемента были закреплены сразу несколько листов, так или иначе, появится уплотнение
Для того чтобы сгладить его, необходимо срезать часть угла или же можно выпрямить капиллярную канаву, которая расположена под штамповочной чертой.

Проводить отделочные работы с использованием металлочерепицы необходимо в соответствии с правилами монтажа кровельного пирога

Схема крепления металлочерепицы и других необходимых элементов

Определенные правила существуют и для монтажа других обязательных элементов, без которых ни одна крыша обойтись не сможет. Вот некоторые рекомендации касательно схемы монтажа металлочерепицы и других элементов:

• торцевые планки должны быть зафиксированы внахлест, который должен составлять порядка 2 см. При этом размер волны должен быть подогнан в соответствии с шириной ската. В противном случае можно столкнуться с тем, что гребень уложится на фронтон;
• для карнизной планки также обязательно наличие нахлеста в 10 см на нижний брусок обрешетки, к которому она крепится гвоздями;
• между листом металлочерепицы и кровельной планкой обязательно нужно проложить дополнительный слой уплотняющего материала;
• для обустройства всех элементов, расположенных ниже конька (труб и окон), используют листы с одним модулем. Обычно для каждого элемента конструкции требуется 2 штуки;
• если скат крыши покатый, то необходимо дополнительно установить аэроролик между коньковой планкой и самим материалом. Это позволит избежать проникновения под конек атмосферных осадков;

Схема крепления листов металлочерепицы

• фиксация конька должна производиться к планкам, которые расположены в торцевой части всей конструкции. При этом расчеты должны быть проведены с учетом необходимого выступа, который составляет 2-3 см. При этом если приходится иметь дело с плоским коньком, то крепление производится внахлест, а для полукруглых элементов согласно линиям профиля;
• необходимо заранее изучить специфику монтажа капельника под металлочерепицу, и четко следовать всем инструкциям.

Стоит обратить внимание еще и на тот факт, что при необходимости, коньковая планка поддается некоторой корректировке. То есть ее можно не согнуть или разогнуть, чтобы обеспечить максимально точное повторение угла наклона крыши

Подробнее о таких тонкостях можно знать из видео-инструкции монтажа металлочерепицы.

Схема крепления листов металочерепицы и размещения саморезов

Устройство открытой ендовы

Рядовая черепица укладывается поверх ковра ендовы (рис. 114) до оси ендовы. Верхний угол каждой черепицы, накрывающей ендову, дополнительно фиксируют гвоздями. Не прибивайте гвозди на расстоянии ближе чем 30 см от центральной оси ендовы. Таким образом собирают две поверхности ската относительно ендовы и по окончанию отбивают при помощи шнурки (отбивки) две мелованные черты, означающие линии подреза. Затем рядовая черепица прорезается по этим линиям. При подрезке под черепицу подкладывается дощечка, чтобы не повредить целостность гидроизоляционного ковра. Для отбоя воды в ендову необходимо подрезать каждую черепицу и перед окончательным закреплением в местах отсутствия самоклеящегося слоя промазывать битумной мастикой с тыльной стороны в виде ленты или пятна шириной около 10 см. Если уклон скатов разновелик и водопоток со скатов существенно отличается, то желоб ендовы необходимо смещать в сторону меньшего водопотока для компенсации подмыва воды стыка рядовой черепицы и ковра ендовы. Ширина желоба ендовы варьируется от 5 до 15 см в зависимости от месторасположения здания. Если объект строительства находится в чаще леса, увеличьте ширину желоба для беспрепятственного смывания листвы.

Рис. 114. Устройство открытой ендовы кровли из мягкой черепицы

Укладка рядовой мягкой черепицы

Для того, чтобы впоследствии не возникало явных различий в цвете плиток укладываемой мягкой черепицы, следует монтаж проводить после того, как плитки из нескольких упаковок будут перемешаны. Начинать необходимо от центра карнизного свеса, постепенно перемещаясь к торцам крыши.

После того, как защитная пленка будет снята, плитку черепицы не нужно укладывать на другие плитки!

Закрепление каждой из плиток рядовой мягкой черепицы осуществляется с помощью 4 кровельных гвоздей, забиваемых на 2-3 см выше линии паза. Если гибкую черепицу монтируют на кровле с уклоном свыше 45°, закрепление осуществляется при помощи 6 гвоздей на каждую плитку.

Первый ряд необходимо располагать таким образом, чтобы его нижний край отступал примерно на сантиметр по отношению к уложенной до того карнизной черепице, причём стыки листов последней должны полностью перекрываться лепестками черепицы рядовой.

Укладку каждого последующего слоя мягкой черепицы проводят, соблюдая следующее условие: концы лепестков данного слоя должны ложиться либо на уровне вырезов плиток уложенного ранее ряда, либо располагаться чуть выше. По торцам кровли излишки обрезаются вровень с краем, после чего торцевые части проклеивают гибкой мастикой на ширину минимум 10 см.

По ендовам обрезку осуществляют так, чтобы открытая полоса на дне ендовы по ширине равнялась примерно 15 см. Чтобы избежать повреждений кровельного покрытия, обрезку нужно выполнять на подложенной доске или фанере.

Особенности монтажа обрешетки

При создании обрешетки для битумной черепицы необходимо учитывать некоторые нюансы.

• Обрешетка не должна устраиваться с соблюдением определенного шага, иметь ступенчатость или неровности. Подгонку стыков следует проделывать очень тщательно.
• Идеально ровная поверхность обрешетки обеспечивает плотное прилегание кровельного материала и позволяет предупредить возможные протечки.
• Для качественного устройства кровли необходимо очень тщательно выбирать как черепицу, так и материал для обрешетки.
• Следует учесть, что полуобрезная доска в случае мягкой черепицы не подходит. Как уже было сказано, укладка гибкой черепицы производится на кровле с углом уклона от 12 до 85 градусов. При пологой кровле лучше сначала по всей поверхности положить подкладку.

Некоторые из производителей предлагают применять сухие шпунтованные доски (их влажность должна быть в пределах 20%). Однако данный материал себя не оправдывает, так как доску может скрутить, к тому же отдельные доски могут отличаться по толщине на 2-4 мм, что в случае гибкой черепицы непозволительно, поскольку данный кровельный материал в точности повторяет все погрешности основания.

Крепление обрешетки должно обеспечить ее абсолютную неподвижность. Основными требованиями к самой обрешетке являются:

• гладкость;
• прочность;
• сухость;
• наличие вентиляционных ходов.

В соответствии с требованиями СНиП, влажность материала не должна быть более 20% от сухого веса.

При монтаже обрешетки следует учесть количество будущих нагрузок на ее поверхность: она должна выдерживать все возможные нагрузки и при этом не подвергаться деформации.

С учетом толщины снежного покрова в российской средней полосе оптимальная толщина материала для обрешетки (фанеры или досок) и размер шага стропильной системы подсчитывается с ориентировкой на шаг стропил.

Например:

Стропильный шаг составляет 500 мм – значит, толщина обрезной доски должна составлять 20мм, а OSB – 10 мм.

При стропильном шаге в 1200 мм, толщина используемой доски должна быть 30 мм, а OSB – 20 мм.

Если черепица с одной стороны покрыта самоклеящим слоем и предохранительной пленкой, ее укладка производится значительно быстрее и проще, с соблюдением определенного шага. Непосредственно перед укладкой пленка снимается, а плитка закрепляется на обрешетке с помощью гвоздей. В процессе нагревания под солнечными лучами происходит прикрепление нижней части черепицы к поверхности обрешетки и соседним плиткам, что обеспечивает надежность и герметичность монтируемого кровельного покрытия.

Для получения сплошного покрытия обрешетку на основе дерева под битумную гибкую черепицу монтируют в два слоя, в результате чего над стропильной конструкцией устраивается ровный сплошной деревянный настил с совершенно гладкой поверхностью.

Стыки деталей основания располагаются вразбежку, зазор должен составлять 2-4 мм, а разница в высоте — не более 2 мм. Для крепления досок (фанеры) пользуются ершеными оцинкованными гвоздями или анодированными саморезами: по длине они должны быть больше толщины основания в 2,5 раза. Необходимо избегать перекосов и четко соблюдать размеры скатов (они должны соответствовать проекту).

До начала монтажа необходимо осуществить контрольный обмер скатов для установления их перпендикулярности и плоскостности по отношению к карнизам и конькам. Данные обмеров необходимы для обеспечения геометрической корректности укладки мягкой черепицы.

Чтобы предупредить трение гибкой черепицы или появление перегибов, обрешетка должна устраиваться таким образом, чтобы на ней не было никаких острых углов или изломов.

С этой целью во время проведения работ по заготовке и подгонке строительных материалов для устройства обрешетки мягкую кровлю следует по возможности больше приближать к округленным формам во всем: абсолютно все каркасные линии должны быть без углов, максимально сглаженными.

Ее следует правильно хранить для того, чтобы избежать растрескивания, образования лотков и горбов (т.е. желобов и выпуклостей) на поверхности.

Монтаж мягкой кровли

Перед началом монтажа мягкой кровли своими руками, следует проверить цвета всех листов в упаковках, поскольку могут быть несоответствия в плитках. Чтобы избежать цветовых отклонений можно перемешать 5-6 упаковок. Сама черепица подходит для крыш с углом наклона 12-90.

Большого внимания требуют температурные и климатические условия на объекте. При температуре ниже 5 монтаж мягкой черепицы не рекомендуется, поскольку листам кровли требуется солнце для герметичного спаивания с основанием. Если же установка не терпит ожидания, а температура не подходит под требования, рекомендуется выдержать листы до комнатной температуры и использовать тепловоздушную грелку.

Крыша из гибкой черепицы своими руками

Распространенные ошибки в процессе монтажа кровли из металлочерепицы своими руками

Неопытные мастера часто допускают ошибки, которые могут привести к тому, что работу придется частично, а иногда и полностью, переделывать

Подобная неосторожность может привести к дополнительным тратам на приобретение материала и расходников, так что лучше заранее ознакомиться с распространенными ошибками, чтобы не допустить их:

• установка металлочерепицы должна производиться исключительно в обуви с мягкой подошвой, которая не может повредить или поцарапать покрытие;
• категорически запрещено наступать на гребень волны, так как это может стать причиной деформации;
• более того, наступать на листы полной стопой вообще не рекомендуется;
• при передвижении по поверхности материала ногу нужно ставить параллельно, а не перпендикулярно скату;
• брать материал можно только в перчатках.

Принимая во внимание эти не сложные правила, а также действуя в соответствии с технологией укладки металлочерепицы, можно самостоятельно сделать красивую и надежную крышу

Благодаря небольшому весу, металлочерепица обеспечивает совсем небольшую нагрузку на кровлю и фундамент здания

Что такое мягкая кровля

Основа сырья ‒ стеклохолст (стеклоизол), который пропитан битумом с добавками. Поверх него идет слой каменной крошки ‒ он защищает от воздействия среды и обеспечивает большой выбор цветов черепицы.

Выпускается мягкая кровля трех видов:

1. Рулонная. Яркий пример ‒ рубероид, ондулин, унифлекс. Настил происходит полосами. Герметичность стыков достигается наплавлением полос или приклеиванием. Рулонная кровля подходит для плоских (односкатных) крыш с углом ската до 9 градусов. Ею часто настилают крыши гаража, сарая, хозблока.
2. Жидкая мастика. Реализуется охлажденной (требует нагрева) или в готовом виде. Для усиления на кровлю сначала укладывается металлическая сетка. Потом монолитным слоем наносится мастика. Применяется для плоских крыш.
3. Черепица. Основа ‒ битум. Представляет собой небольшие элементы ‒ гонты (плитки). По составу и свойствам в разы превосходит оба предыдущих типа. По формам, рельефу гонты очень похожи на керамическую плитку. На каждой стороне гонтов есть полоса с клеем, элементы которой клеятся к деревянной основе. Каждый гонт клеится отдельно. Для усиления применяются кровельные саморезы или другие метизы. Когда новое покрытие нагревается на солнце, края плитки немного расплавляются и получается сплошной герметичный слой.

Далее в статье будут рассмотрены виды и технология монтажа именно битумной черепицы.

Стандартная длина гонта ‒ 1 м, ширина –  от 31,7 до 34,9 см.

Подходит она для крыш с углом ската от 11 градусов. Чем больше угол наклона, тем дольше будет служить покрытие.

Пользователи часто ищут:

• Как построить каркасную баню своими руками
• Строим баню на даче

Этапы кровельных работ

В зависимости от сложности стропильной системы и назначения здания некоторые действия можно пропускать. В таблице дан максимально полный перечень строительных мероприятий для самых сложных крыш.

Наименование этапа	Состав и краткое описание особенностей
Подготовка основания	Для мягкой черепицы требуется сплошное основание, оно может быть из водостойкой фанеры, плит ОСП или обрезных досок. В каждом случае выбирается индивидуальный вариант с учетом сложности кровельной системы, категории здания и финансовых возможностей застройщиков. Нужно знать, что в некоторых случаях стоимость подготовки основания и цена используемых для этого материалов может превышать затраты на мягкую черепицу.
Монтаж подкладочного слоя	Подкладочный слой выполняет две функции: служит дополнительной гидрозащитой крыши и увеличивает надежность фиксации гонтов мягкой черепицы. Для подкладочного слоя нужно покупать специальные современные материалы, монтаж ведется снизу вверх или вертикально с нахлестом примерно десять сантиметров. Если угол наклона скатов небольшой, то рекомендуется стыки герметизировать битумными мастиками.
Герметизация ендов, примыканий дымоходов, установка карнизных планок	Ендовы требуют повышенного внимания, именно здесь сосредотачивается самый большой объем воды и чаще всего появляются протечки. Для обустройства ендов производители выпускают специальные материалы, которые фиксируются в местах примыкания двух скатов. Такая же технология применяется и во время герметизации мест примыкания дымоходов, вертикальных кирпичных архитектурных элементов или различных инженерных коммуникаций. Используемые материалы должны иметь относительно большие характеристики пластичности для компенсации линейных колебаний архитектурных конструкций из различных строительных материалов.
Монтаж кровли	Установка мягкой черепицы не требует больших физических усилий, но к работам нужно относиться очень внимательно. Любые нарушения технологии обязательно будут иметь негативные последствия, ликвидация которых требует времени и материальных потерь. Бывают случаи, когда ремонт крыши дома обходится дороже, чем монтаж черепицы: приходится реставрировать стропильную систему, ликвидировать последствия протечек во внутренних жилых помещениях и т. д.

Перед тем как приступать к работам по монтажу, следует подготовить инструменты и составить предварительный план действий.

Монтаж обрешетки

Перед тем, как сделать мягкую кровлю, требуется собрать качественную, прочную обрешетку. Технология укладки битумной черепицы подразумевает использование сплошного основания, придающего жесткость и механическую прочность мягкому кровельному покрытию. Обрешетка должна обеспечивать равномерное распределение веса кровли между стропилами, поэтому она создается из 3 слоев:

1. Контробрешетка. Контробрешетку под мягкую черепицу изготавливают из деревянных брусков толщиной 3-4 см. Она крепится вдоль стропильных ног каркаса поверх гидроизоляционного материала. Задача контробрешетки – создание вентиляционного зазора между стропилами кровельным покрытием.
2. Разреженная обрешетка. Этот элемент основания под мягкую черепицу изготавливают из обрезной доски размером 20х150 мм. Доски приколачивают перпендикулярно контробрешетке на расстоянии 30-50 см.
3. Сплошная обрешетка. Она изготавливается из влагостойкой фанеры, листов ОСП или обрезной доски, уложенных сплошняком с зазором 1-3 мм, компенсирующим тепловое расширение материала. Чтобы предотвратить повреждения мягкой черепицы, необходимо ошкурить или острогать элементы обрешетки, чтобы они были гладкими.

Требования к обрешетке

Материалы для изготовления сплошной обрешетки

Схема устройства кровли

1. Щипцовая решетка 2. Мансардное окно 3. Водосточный желоб 4. Водосточная труба 5. Капельник* 6. Лобовая доска 7. Мастика для гибкой черепицы ТЕХНОНИКОЛЬ № 23 (Фиксер) 8. Самоклеящийся ковер ТехноНИКОЛЬ (Барьер ОС ГЧ) 9. Подкладочный ковер 10. Ендовный ковер 11. Дощатый настил 12. Отверстие для венттрубы 13. Вентиляционный конек 14. Сплошной коньковый аэратор

15. Точечный кровельный вентиль 16. Примыкание из ендовного ковра 17. Планка примыкания 18. Фронтонная планка 19. Вентиляционная щель в сплошном основании 20. Разреженная обрешетка 21. Контробрешетка 22. Супердиффузионная мембрана ТехноНИКОЛЬ 23. Теплоизоляция ТехноНИКОЛЬ 24. Стропильная нога 25. Пароизоляция ТехноНИКОЛЬ 26. Контрутепление 27. Металлическая проволока d=2 мм шаг 250 мм, либо специальная сетка 28. Два слоя гипсокартона

* при небольшом изломе ската перелом укладывается только из рядовой черепицы, при этом используется строительный фен (металлический капельник не используется).

Многослойная защита

Наиболее важный и ответственный этап работ при монтаже кровли — правильно уложить всю многослойную конструкцию, которая призвана сохранять тепловой баланс внутри дома во все времена года (зимой препятствовать его рассеиванию, а летом препятствовать его проникновению от нагретой крыши), а также препятствовать проникновению паров влаги в теплоизоляцию.

К монтажу данной конструкции можно приступить двумя способами: изнутри дома и снаружи. Второй способ более удобный и простой, но подходит такой способ только в сухую солнечную погоду. При этом способе монтаж теплоизоляции осуществляется снаружи здания, она укладывается между стропилами поверх смонтированной изнутри пароизоляционной плёнки. Поверх листов теплоизоляции необходимо смонтировать следующие слои конструкции: ветровлагозащитную плёнку, обрешётку, сплошное основание и гибкую черепицу.

В ближайшие дни ожидалась сухая погода, стояла середина лета. Поэтому был выбран именно этот способ (снаружи). Сперва была уложена пароизоляционная плёнка (рулонный материал «ТехноНИКОЛЬ»). С помощью контрбруса пленка крепилась горизонтально к внутренней стороне стропил. После этого, набив бруски контробрешётки на верхние венцы сруба, приступили непосредственно к монтажу теплоизоляционного материала, в качестве которого был выбран базальтовый утеплитель «ТЕХНОЛАЙТ». Листы этого утеплителя толщиной 50 мм монтировали в три слоя.

Для сохранения теплоизоляционных свойств материала-утеплителя предварительно монтируется пароизоляционная плёнка

Для фиксации пароизоляционной пленки «ТехноНИКОЛЬ» использовался контрбрус

Швы пароизоляции соединяются специальной строительной лентой (двусторонний строительный скотч)

Но погода внесла свои коррективы в наши планы, пошел сильный дождь, и мы едва успели накрыть уже уложенный утеплитель полиэтиленовой пленкой. Дождь и гроза не позволили продолжать работу.

На следующий день погода уже стояла сухая, но наученные горьким опытом решили отказаться от этого способа укладки теплоизоляции. Поэтому смонтированные листы теплоизоляции были демонтированы, пароизоляционная пленка снята. Мы приступили к работе над укладкой верхних слоев кровельной конструкции.

Для обеспечения полной теплозащиты листы базальтового утеплителя «ТЕХНОЛАЙТ» укладывались плотно друг к другу

Поверх теплоизолирующего материала смонтировали ветровлагозащитную супердиффузионную мембрану и укрепили её с помощью контрбруса

Монтаж обрешётки из обрезной доски. Величина вентзазора была задана высотой контрбруса — 50 мм

Подготовка основания

На наружной части стропил с помощью контрбруса закрепили ветровлагозащитную плёнку — супердиффузионную мембрану, предназначенную для предохранения теплоизоляции от выдувания тепла с поверхности утеплителя и раздувания его мелких фракций по всему объёму чердака, а также от намокания этого материала вследствие попадания дождевых капель в вентилируемую воздушную прослойку. После укладки плёнки на контрбрусе смонтировали обрешётку из обрезной доски с шагом, равным 20 см. Таким образом, в межстропильном пространстве образовались каналы для движения воздуха. В такой конструкции плёнка беспрепятственно пропускает выходящие из утеплителя пары в вентилируемое подкровельное пространство, откуда они удаляются потоком наружного воздуха.

Монтаж основания, в качестве которого были выбраны ориентированные древесностружечные плиты

Плиты монтировали с небольшими зазорами (3мм) не случай их расширения из-за температурных колебаний. Плиты крепились саморезами

Подкладочный гидроизоляционный ковёр зафиксировали на основании кровельными гвоздями с интервалом 20 см

Устройство гибкой черепицы

Гибкую черепицу в общем можно представить как стеклохост, который пропитали битумом. Ее основной слой заключен между слоями окисленного битума, содержащего полимерные добавки. Благодаря этим прослойкам, материал приобретает прочность и пластичность. Свою окраску он получает за счет гранулятов разных цветов, которыми покрыт верхний слой. Они одновременно выполняют и защитную функцию, оберегая материал от УФ-излучения и воздействия атмосферы. В последнее время производители снабжают материал нижним клеящим слоем, который чаще всего закрыт монтажной пленкой. Такое устройство материала не только упрощает его монтаж, но повышает качество укладки, так как увеличивает сцепляемость с основанием и лучше герметизирует покрытие.

Стоимость монтажа узлов кровли гибкой черепицы

Укладка самой черепицы и монтаж ее узлов стоит около 350 рублей за метр квадратный (не считая обрешетки и подготовки основы). Сделать узлы кровли из мягкой черепицы лучше доверить профессионалам. Поскольку это самые уязвимые места кровли, ошибки в монтаже практически всегда приводят к порче внешнего вида и нарушении герметичности.
