Сборка электрокоптильни своими руками из подручных материалов

Электрическая цифровая коптильня

Самодельные электрокоптильни и неэлектрические устройства нужно постоянно контролировать. Цифровые агрегаты можно спокойно оставить на несколько часов, задав предварительно режим приготовления, время и температуру. Микроэлектроника сама будет отслеживать и корректировать все параметры, а по истечению времени автоматически отключится. Полная автоматизация процесса! Вам останется только подкладывать новые брикеты опилок.

Внешний вид небольшой цифровой электрокоптильни

Большинство моделей позволяют отдельно включать дымогенератор, отдельно – коптильную камеру. Некоторые требуют точного задания температуры и времени, другие (подороже) предлагают выбрать режим: «мясо», «рыба», «овощи» и другие, а параметры задают самостоятельно.

Техника безопасности

Электрокоптильня может быть опасным устройством, поэтому в обязательном порядке перед эксплуатацией нужно ее проверить.

Обратить внимание нужно на:

• концентрацию дыма;
• не занялся ли огонь в опилках;
• работает ли ТЭН исправно;
• правильно ли расположены решетки для продуктов;
• изолированы ли провода.

Также важно учитывать следующие моменты:

• в месте, где происходит сборка, влажность не должна превышать восьмидесяти процентов;
• не допускается прикасание продуктов к стенкам коптильни и электродной сетке;
• электрические элементы устройства нужно изолировать от его стенок;
• нельзя прикасаться к корпусу оборудования во время работы;
• продукты вынимаются, только когда оборудование отключено от сети.

Электрическая коптильня, собранная своими руками, привнесет в ваш рацион праздничные, с изысканным ароматом, а самое главное − безопасные для здоровья блюда. Это устройство станет предметом гордости и радости для вас и вашей семьи.

Виды копчения

Есть два вида копчения — холодное и горячее. Горячее, исходя из названия, характеризуется температурой дыма, которым обрабатывается продукты – она составляет 45-120 градусов Цельсия. Такой способ занимает несколько часов, после чего продукты готовы к употреблению.

При холодном копчении температура дыма 19-25 градусов Цельсия и такой способ может занять до нескольких дней.

Один из способов ускорения процесса копчения – это ионизация частиц коптильного дыма при помощи электрического тока.

Электростатическое копчение доступно и в бытовых условиях. Коптилку с электростатикой можно приобрести, цена варьируется от 10 до 90 тысяч рублей, также отличаются характеристики.

А также такой агрегат можно сделать собственными руками и в этой статье мы хотели бы остановиться подробнее именно на самодельной электростатической коптильне.

Мастерим коптильню горячего копчения

• Два металлических листа размером в 61 см на 156,5 см и толщиной в 2 мм.
• Болгарка.
• Сварочный аппарат.
• Столярный угол, метр.
• Тонкая арматура.

Пошаговая инструкция

• Шаг №1. Один лист металла разделить на четыре части. Чтобы получить коптилку квадратного сечения, детали сделать одинаковыми. Для разрезания листа использовать болгарку.
• Шаг №2. Сделать капельную сварку двух листов и с помощью столярного угла добиться соединения двух плоскостей под углом в 90 градусов. Продолжить сварку остальных сторон.
• Шаг №3. Для достижения герметичности конструкции аккуратно проварить внутренние швы.
• Шаг №4. Вырезать из второго листа дно коптилки и приварить его прочно к готовому коробу.
• Шаг №5. Наступило время изготовления крышки. Нарезать болгаркой четыре полоски листа нержавейки размером немного больше чем наружный размер короба. Приварить крышку. После выполнения всех манипуляций должна получиться глубокая крышка, легко надевающаяся на корпус коптильни.
• Шаг №6. Домашняя коптильня практически готова. Для полного завершения работы необходимо приварить два уровня стержней и удобные ручки. В нижней части коптильни приварить стержни для установки поддона, собирающего сок и жир. Верхний ряд прутьев нужен для крюков с салом, мясом или рыбой.

Как сделать коптильню горячего копчения своими руками, видео:

Коптильня горячего копчения своими руками готова к эксплуатации. В такой конструкции хорошо коптить сало, рыбу, мясо. В качестве теплогенератора используется электроплитка. Для получения более высокой температуры лучше разжигать костер.

Важно! Размеры коптильни могут быть другими. Основное требование — герметичность камеры копчения

Чтобы изготовить коптилку в домашних условиях, делайте предварительно чертежи будущей конструкции. Так вы сможете точно рассчитать необходимое количество материалов.

Фотографии коптилен:

фото коптильни горячего копчения с гидрозатвором

фото коптильни из холодильника

фото коптильни холодного копчения

фотография коптильни из бочки

Пример самостоятельного сооружения

Очаг АХК устраивается в стороне от него. Лучше вырыть яму в отдалённом углу вашего участка. В этой ситуации природный перепад высот не нужен. В яме организуется очаг. Он связывается с камерой с помощью дымохода, который в длине достигает 2,5 – 3 м. Для него копается траншея с максимальной шириной 50 см и глубиной 25 – 30 см. Здесь стенки и днище выкладываются из кирпича. Кирпичи крепятся глиняным составом. Траншея сверху закрывается шифером или металлическим листом, а затем присыпается землёй. Можно здесь устроить и другой вариант: вместо кирпичей проложить печную трубу. В верхней зоне очага должна быть заслонка. Это способ регулирования воздушного притока, активности горения и устранения лишнего дыма. Для изготовления заслонки можно применить лист металла. Смежный участок дымоотвода и камеры должен быть основательно герметизирован. Для этой цели сгодится тот же глиняный состав.

Чертеж:

Ещё своими руками создают простые АХК из бочек, газовых баллонов, холодильников. Эти меры хороши для кулинарных процессов на даче или на природе. Походная установка удобнее, если будет куплена в специализированном магазине.

На сегодня хорошее распространение получили и следующие версии: электрическая, автоматическая коптильня холодного копчения, электростатическая и газовая.

Как сделать своими руками?

Конечно, самостоятельно сложно сделать полноценную современную электрокоптильню с таймером, гидрозатвором и дымогенератором. Но простые модели вполне можно собрать из подручных материалов. Проще добиться копчения горячим способом.

Электрокоптильня содержит 2 функциональные части – корпус и нагревательный элемент. Нагреватель питается от электросети и разогревает емкость с опилками до температуры тления. Мясо готовится под воздействием жара и дыма.

Для сборки мощной коптильни вам понадобится:

• металлическая бочка н 200 литров с крышкой;
• электроплитка и кабель;
• 4 колеса;
• емкость для щепы;
• металлическая решетка;
• емкость для сбора стекшего жира;
• термометр и термостат.

Самодельная электрокоптильня из бочки и электроплитки

1. Вначале вычистите бочку и прикрепите к ней колесики.
2. Сделайте 6-7 отверстий на дне.
3. Отделите нагреватель от корпуса плитки и прикрепите его шурупами на дно бочки. Соедините с термостатом.
4. На 7-8 см выше прикрепите емкость с опилками.
5. Ближе к верху бочки поместите решетку для мяса, под ней – емкость для сбора стекшего жира.
6. Закройте бочку крышкой с небольшой дыркой для выхода дыма. Можете присодинить к ней дымоход и вывести его ближе к вытяжке.
7. Прикрепите снаружи термометр, чтобы отслеживать температуру в процессе копчения.

Кирпичная коптильня

Коптильня из кирпича своими руками это уже основательное сооружение, она строится на долгие года. Часто такие коптильни идут в комплексе с мангалом, печью, казаном. Кирпичный многофункциональный печной комплекс с мангалом и коптильней на участке мечта каждого хозяина.

С экономической точки зрения, то такое устройство очень выгодно. Оно объединяется общими стенами и имеет всего лишь один дымоход. Построить самостоятельно такой комплекс затратное дело и многим не по карману, а сделать отдельную коптильню из кирпича под силу многим.

Такое устройство имеет ряд преимуществ: долговечность; надежность; эстетичность; удобство процесса готовки.

Выбор места для коптильни

Место для стройки стационарной коптильни из кирпича выбирается один раз. Поэтому необходимо со всей ответственностью подойти к этому этапу

Очень важно правильно подобрать место, где будет размещаться стационарная коптильня из кирпича

Очень важно, чтобы коптильня располагалась в отдалении от жилых и хозяйственных построек, в первую очередь это связано с пожарной безопасностью. Коптильня должна вписываться в общий план дизайна участка

Фундамент

Коптильня из кирпича основательное сооружение и требует наличия фундамента. Фундамент является основой любой постройки, от его качество зависит будущее вашей коптильни. В первую очередь колышками и шнурами размечается место котлована. Для небольшой коптильни достаточно выкопать котлован 40-50 см. Длина, и ширина фундамента должна превышать размеры коптильни на 5-10 см в каждую сторону.

На дно котлована засыпать песчаную подушку высотой 10 см и тщательно утрамбовать. Песок убережет в сильные морозы фундамент от излома. По периметру ямы установить деревянную опалубку выше уровня земли на 10-15 см.

Залить фундамент можно двумя способами:

Бутовый фундамент. Для такого типа фундамента понадобятся крупные куски бутового камня, гранита, базальта, плитняка. Котлован наполнить бутовым камнем. Сделать смесь из цемента и песка соотношением 1 к 3. Добавить воды, и замешать раствор. Консистенция раствора должна напоминать негустую сметану. Залить котлован с бутовым камнем раствором.

Залитый фундамент накрыть пленкой, ля уменьшения испарения воды. При жаркой солнечной погоде рекомендуется 1-2 раза в день поливать поверхность фундамента водой из лейки.

Бетонный фундамент. Для укрепления фундамента сделать армирование. Диаметр арматуры 8-12 мм, связать проволокой в два ряда, каждая ячейка 20 на 20 см. Приготовить смесь бетона из цемента, песка и щебня в пропорциях: 1 : 3 : 7 и залить.

Через неделю снять опалубку, а спустя 3 недели фундамент приобретет крепость. Поверх фундамента уложить 2 слоя рубероида и начинать строительство коптильни.

Выкладывается он точно так, как и в любом другом случае возведения постройки. Для того, чтобы материал прочно держался, используется смесь из цемента и кирпича.

Кладка печи коптильни

Для возведения коптильни можно использовать исключительно огнеупорный кирпич. Печь ложится на специальную огнеупорную смесь или глину с песком. В местах, где нет высокой температуры, кладка ведется на цементный раствор.

Необходимый материалы:

• кирпич общестроительный керамический – 430 шт.;
• плита чугунная на 2 конфорки 71 х 41 см;
• дверца топочная 28 х 28 см, прочистная 14 х 14 см (2 шт.); коптильни 49 х 25 см;
• задвижка 12 х 21 см;
• стальной уголок для обрамления плиты;
• металлические стержни для подвеса копченостей.

Порядовка и чертежи кирпичной коптильни показана на рисунке:

Как видно из схемы, колосниковая решетка и зольник здесь тоже отсутствует, а на месте зольной камеры предусматривается устройство пустоты, заполняемой речной галькой. Это позволяет накапливать и дольше сохранять тепло.

Как готовить в коптильне из кирпича

До начала процесса копчения, продукты подготавливаются согласно рецепту. Затем порционные куски подвешиваются на крючки. Рыба укладывается на решетку. Для копчения используются дрова из ольхи, фруктовых деревьев (яблоня, вишня). Для разнообразия и аромата можно добавить веточки можжевельника.

Работа электростатической мини — коптильни

Перед запуском продукты вывешивают на подвес коптильни и на относительно короткое время, 5-7 мин. включают нагнетающий вентилятор. Чтобы не было пробоя электрического поля, мясо — сало необходимо подсушить, и даже промокнуть избыточную влагу салфеткой.

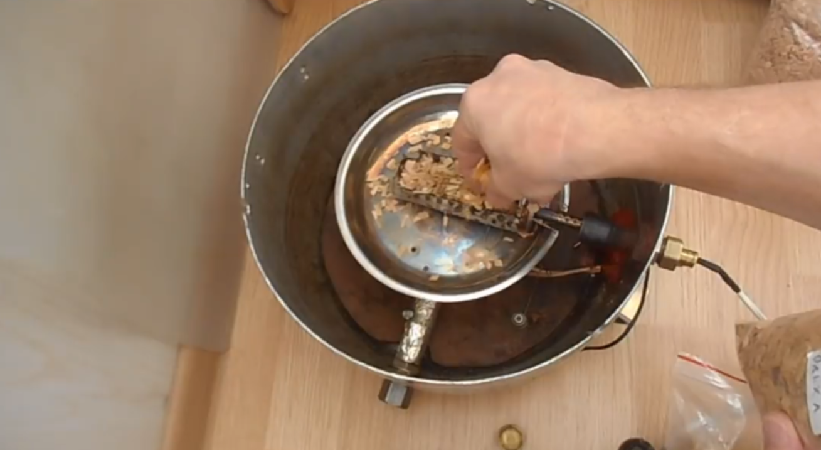

В коробку дымогенератора загружают опилки, вставляют «паяльник» и крепят клеммы электростатической системы. Далее коптильня закрывается крышкой, и включается нагрев, после заполнения нижней части корпуса дымом включается электрогенерирующая система. Для того чтобы дым концентрировался на мясных изделиях, необходимо подрегулировать уровень потенциала электрического поля, иначе большая часть продуктов разложения осядет на стенах коптильни.

Какой источник высокого напряжения выбрать?

В коптильный шкаф необходимо подвести высокое напряжение величиной 20—30 кВт. Для этого используют высоковольтный генератор напряжения. В домашних условиях его можно построить с помощью:

• автомобильного коммутатора и катушки зажигания;
• строчной развертки старого телевизора.

Генератор из автомобильного коммутатора и катушки зажигания

В этой схеме можно использовать источник питания постоянного тока с выходным напряжением 12 В или заряженный автомобильный аккумулятор.

Импульсы от задающего генератора (им может быть мультивибратор или блокинг-генератор) имитируют действие прерывателя, коммутатор управляет первичной обмоткой бобины, катушки зажигания, а бобина (повышающий трансформатор) дальше создает высокое напряжение.

Задающий генератор должен иметь частоту в пределах 1—2 кГц. Вся схема питается напряжением 12 В и потребляет ток около 1—2 А.

Из строчной развертки старого телевизора

Импульсы от генератора управляют транзистором как и в предыдущей схеме (в коммутаторе тоже используется транзисторный ключ), строчный трансформатор Т1 работает как бобина. Импульсы напряжения выпрямляются и сглаживаются умножителем напряжения, подключенным к третьей обмотке. На его выходе имеется 20—25 кВт постоянного напряжения.

Внимание! Не касайтесь деталей схемы во время работы, это очень опасно. Оба варианта требуют задающих генераторов, работающих на определенных частотах

Для первой схемы необходима частота в пределах 1000—2000 Гц, а для второй 14000—16000 Гц. Несоответствие частот либо снизит эффективность, либо выведет из строя высоковольтные катушки или транзисторы

Оба варианта требуют задающих генераторов, работающих на определенных частотах. Для первой схемы необходима частота в пределах 1000—2000 Гц, а для второй 14000—16000 Гц. Несоответствие частот либо снизит эффективность, либо выведет из строя высоковольтные катушки или транзисторы.

Совет. Предпочтительнее использовать вторую схему, так как именно она дает наилучшее ускорение частиц дыма в направлении мяса.

К строчному каскаду от телевизора необходимо применять напряжение порядка 100 В, иначе он будет работать на сильно пониженной мощности. Для возбуждения такого каскада между мультивибратором и базой ключевого транзистора должен быть буферный каскад.

Электростатическая коптильня для себя, наиболее простой вариант

Коптить сало и мясо можно достаточно просто и в условиях городской квартиры, где нет возможности установить и запустить генератор дыма, и тем более нет способа избавляться от продуктов горения стружек. Поэтому домашние модели электростатической коптильни изготавливаются компактными и маломощными.

Основные преимущества приведенного ниже варианта электрической коптильной камеры заключаются в следующем:

• Очень простая конструкция;
• Минимальное количество материалов и деталей, требующихся для изготовления коптильни;
• Легкое обслуживание.

К сведению! Для получения высокого качества обработки продуктов дымом в коптильне необходимо использовать регулируемое электростатическое поле

Основные положения и принцип работы коптильни с управляемым электростатическим полем изложены на видео

Конструкция камеры

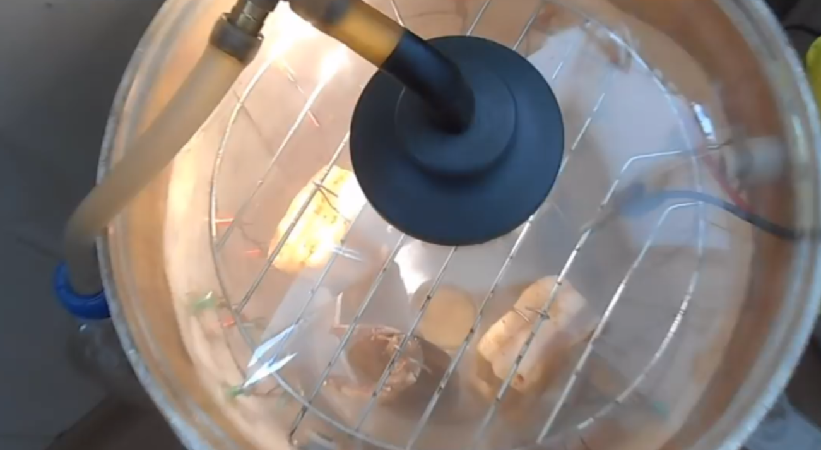

Коптильня представляет собой корпус диаметром 300-350 мм и высотой 600-700 мм, можно использовать пластиковую или картонную трубу соответствующего диаметра. В нижней части корпуса изготавливается металлическое основание — гильза, лучше всего из алюминиевой или стальной емкости.

В данной конструкции нет отдельного выносного дымогенератора, вместо него используется встроенная модель. По сути, это лоток со всторенным электронагревателем. Так как объем электростатической камеры небольшой, то для одной сессии закладывается не более 70 мл мелкой опилки из бука или ольхи. В качестве нагревателя можно использовать китайский паяльник со снятой ручкой, вместо жала уложена согнутая спиралью медная проволока.

Основное количество дыма в коптильне образуется за счет возгонки сухой стружки при контакте с разогретой до 350-400оС спиралью нагревателя. В результате дым для электростатического копчения получается более холодный, влажный и насыщенный, чем при термическом разложении древесины. Большая часть дыма охлаждается на конусной тарелке в нижней части коптильни.

Для того чтобы избежать утечки дыма, в верхней части крышки устанавливается патрубок тройник, на который одевается емкость для сбора конденсата и миниатюрный вентилятор. Часть воздуха и дыма из электростатической камеры откачивается через полихлорвиниловую трубку для того, чтобы создать разрежение и предотвратить утечку запахов и дыма.

Устройство электростатического блока

Электрическая часть коптильни состоит из трех частей:

• Генератора электростатического высокого напряжения;
• Подвески для мяса и рыбы;
• Направляющей сетки.

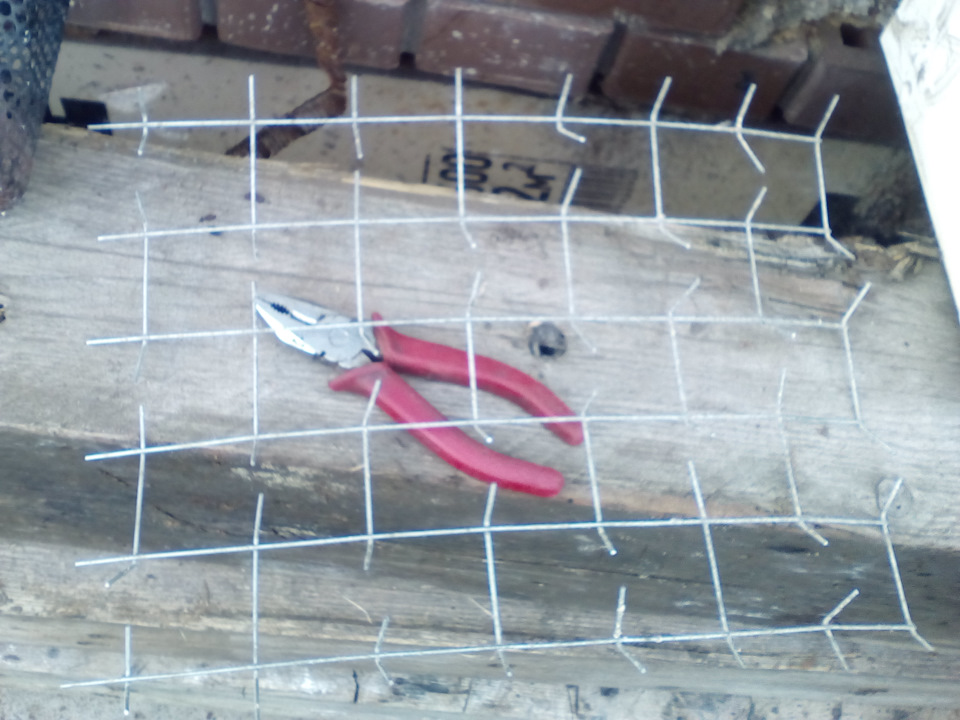

В верхней части коптильни на керамических изоляторах установлена решетка, на которую одевается подвеска с продуктами. К решетке подключается отрицательный электрод электростатического генератора. Вдоль стенок коптильни укладывается ватман с наклеенной проволокой, это положительный электрод. На проволоке припаяны заостренные отрезки из той же проволоки, они направляют поток заряженных молекул в сторону продуктов.

Схема генератора

Наиболее сложная часть электростатической коптильни — это электронная схема генератора постоянного высоковольтного напряжения. Схема генератора электростатики представлена ниже.

В основе схемы используется высоковольтный трансформатор ТДС17. Для формирования прямоугольных импульсов используется схема, собранная на NE555 из мощного полевого транзистора IRF3205, рабочая частота задающих цепей около 10кГц, но ее можно регулировать с помощью переменного резистора R5. В результате потенциал электростатического поля на сетке коптильни может изменяться в пределах 10%. Для питания схемы используют сборку ЕН 8 142 серии.

В качестве первичной обмотки используют многожильный медный провод диаметром 1 мм, десять витков наматываются непосредственно на магнитопровод. При настройке генератора высоковольтного поля, возможно, придется поменять местами подключение, чтобы на выходе получилась нужная для коптильни полярность.

Техника безопасности

Высокое напряжение может стать причиной летального исхода. Для того, чтобы не возникло никаких негативных последствий, стоит выполнять следующие простые правила.

• Коптить продукты в электростатической коптильне можно исключительно в тех помещениях, где низкая влажность воздуха.
• Нельзя трогать устройство, когда оно работает.
• Для основания корпуса необходимо использовать материалы, которые не будут проводить ток.
• Доставать копчености можно только после выключения прибора из сети.
• Нельзя, чтобы продукты прикасались стенок или сетки.
• Не стоит забывать о том, что на протяжении еще некоторого времени после прекращения работы, в устройстве может оставаться заряд. Лучше отключить коптильню и еще немного подождать.
• Все проводящие части должны быть тщательно изолированы.

Принцип работы

Конструкция электрокоптильни включает в себя следующие компоненты:

• Основа из диэлектрика, пластика или дерева;
• Электростатическая сетка-подвеска из стали, меди или латуни;
• Дымогенератор (дыморегулятор);
• Система охлаждения дымового потока.

Принцип работы электрокоптильни следующий. Продукты нужно подвесить на крюки внутри камеры. В дыморегуляторе при помощи опилок получают дым. После заполнения всей камеры дымом начинает работать электростатическое поле, дым ионизируется. Этот дым, непосредственно проходя через сетку с положительным напряжением, заряжается. Ионы попадают в заготовки, которые помещаются на отрицательном полюсе, равномерно по всей длине. Пока агрегат работает, через дымоотвод выводятся излишки дыма. Для приготовления продуктов обычно хватает от 30 минут до нескольких часов. После обработки продуктов отключается напряжение, копчености нужно проветрить в течение 6-12 часов и положить в холодильник или погреб для дальнейшего созревания. Копченый продукт можно будет употреблять уже через 3-4 дня.

Правила работы:

• Максимальный температурный порог 25 градусов по Цельсию;
• Влажность менее 70%;
• Нельзя трогать продукты, помещенные во включенную в сеть коптильню;
• Соблюдение техники безопасности при работе с электрическим оборудованием (не мочить, убрать легковозгорающие элементы и т.д.);
• Продукцию нельзя развешивать рядом с корпусом и друг с другом, лучше оставлять между кусками небольшие промежутки;
• Изолировать работающие под напряжением компоненты;
• Нельзя включать в сеть прибор при укладке щепок и продуктов;
• Сама конструкция должна располагаться на непроводящем сухом основании (желательно на резиновом коврике).

Видео

https://youtube.com/watch?v=0d4-OPIrC_o

Ссылки на детали и модули, продающиеся на Али, не приводятся — вы можете сами найти по названиям. Автор проекта — ОлегГ.

Обсудить статью ВЫСОКОВОЛЬТНЫЙ БЛОК ДЛЯ КОПЧЕНИЯ

Список ВЧ транзисторов, подходящих для использования в схемах FM передатчиков.

Сделал генератор для коптильни, в принципе восмёрочное зажигание, но время экономит хорошо. Пробный запуск показал, что копчение происходит конечно не 15 минут как в роликах на ютубе, но может там генератор мощней, а за четыре часа сало покоптилось очень хорошо.

Комментарии 30

А не подскажите где готовый на али купить? У меня с наукой о контактах нелады

Дороговато, но мощно и без заморочек, можно на 15kv поискать, дешевле будет.

Я конечно дико извиняюсь.Но обычно, рыбу, мясо и т.д.Вешают на катод.Тогда эффект будет и ощутимее и сильнее.

Да в принципе на практике без разницы при соблюдении некоторых условий, а именно площадь поверхности продукта должна быть больше площади поверхности электродов, а по силе эффекта + — 15-20 минут погоды не сделает. А так да, в теории правильно.

подскажи пожалуйста по поводу генератора.катушка, коммутатор и блок питания в комплекте у меня есть,а вот нужно ли АЗ -1 блочок?можно еще фотки или схему пислать?спасибо!

Ладно у ускоглазых ))) всё есть .На старых чернобелых телевизорах есть говорит сосед телемастер.

А на выходе бабины. Что за кондеры и сопротивления?

Я тоже заказал, как у Павлова генератор сегодня с соседом телемастером спаяли всё работает.Осталось спаять умножитель ишу конденсатор и диоды подходящие.Питание пока зарядник телефона на 5в.500а.там видно будет.

Вот конденсатор и диоды у себя не нашёл, жду из поднебесной.

Давно присматриваюсь к подобному способу копчения. Для меня есть открытый вопрос: куда подключать высоковольтный вывод от катушки? Известно, что ток идет от + к -. Значит на вешале должен быть минус (чтоб дым лип на продукт). Вы подключили высоковольтный вывод на продукт. Значит там минус? Тогда как работают свечи в машине, ведь этот вывод от катушки соединен с центральным электродом свечи, а минус свечи на резьбе. Значит этот вывод у катушки плюсовой? Как правильно?

Правильно говоришь, когда собирал, накосячил, по теории работать не должно было, Но закоптилось и сало и рыба гораздо быстрей чем при классическом копчении.Та коптилка сгорела, термостат вышел из строя, сейчас строю новую и постараюсь без путаницы обойтись

Собрал эту схему, стал пробовать на искру, почти сразу сгорел коммутатор. Не знаете, почему?

Может с брачком был? или контакт не очень хороший на массу. Может по напряжению скачки были. Причин может быть множество, у меня пока работает, попробуй другого производителя и напряжение проконтролируй.

Можно эту схему еще больше упростить добавив кулер от компа с тремя выходами. Там уже этот датчик встроен в него. И сетку надо с двух сторон устанавливать

Б/у куллера не нашлось, а новый он больше стоит чем АЗ-1

Ясно. Но сетку все же надо еще одну добавить. Я долго собирался и решил теперь тоже заморочиться со сборкой данного девайса. Вот еще думаю из строяника от ты сделать или же вазлвский вариант

” Вот еще думаю из строяника от ты сделать или же вазлвский вариант” Братан, реально не вьехал :).А вторую сетку добавлять буду, камеру новую уже собрал.

Из телевизорного строяника от кинескопа хотел написать. Можно заморочиться и сделать. Но решил не заморачиваться и сижу собираю из вазовского.

С помощью собственной коптильни в домашних условиях можно приготовить копченую рыбы или мясо. Холодное копчение в домашних условиях дает вкуснейший продукт. Многих останавливает нехватка времени для занятия любимым делом, ведь процесс копчения занимает несколько суток, и все это время нужно поддерживать оптимальную температуру и контролировать нормальную работу обеспечивать бесперебойное производство дыма.

Метод электростатического копчения лишен этих недостатков. Продукты, приготовленные с его помощью, обладают высокими вкусовыми свойствами и при этом не требуют значительных временных затрат.

Электростатическое поле для обеспечения копчения

Чтобы закоптить продукты холодным копчением, необходимо потрать много времени. В обычных помещениях продукты коптятся более семи дней, при этом необходимо поддерживать температуру на уровне 25 градусов по Цельсию и обеспечивать постоянное дымление. Но технологии развиваются даже в этой сфере и теперь для копчения используют электростатическое поле. Конструкция состоит из следующих элементов:

• вначале устанавливают короб из оцинкованного железа, на одной стороне закрепляют дверцы на петли;
• по вертикали располагаются вешала, которые представляют собой отрезки из нержавеющей стали, это также могут быть проводки диаметром от трёх до четырёх миллиметров;
• к вешалкам подключается высоковольтный провод (можно взять от старого элемента);
• блок питания также можно взять от старого телевизора;
• в нижней части устанавливаем мотор мощностью от 300 до 350 Вольт; на оси закрепляем диск из чугунного материала диаметром 80–100 миллиметров и толщиной 20–30 миллиметров.

Потом на вешалках подвешивают просоленный продукт, включают установленный мотор и блок развёрток. По истечении нескольких часов отключают питание и вынимают готовые копчёности.

Подготавливаем к работе электростатическую коптильню

Перед началом эксплуатации устанавливают прибор на ровную поверхность, а на дымоотвод надевают рукав, сделанный из прорезиненной ткани, который выводится в окно наружу через форточку. Теперь можем закреплять коптильню. В установленный охладитель следует залить водяной затвор на 2/3 воды. Когда вынимаем высоковольтный блок, на скобы подвешиваем продукты. Теперь можем опустить высоковольтный блок в камеру. Подключаем электроток к блоку управления и высоковольтному блоку.

Теперь необходимо добавить в дымогенератор древесину (предпочтение отдавайте яблоне, вишне). Размер частиц — не более 10 миллиметров. Подключаем коптильню к электрической сети. Во время процесса копчения необходимо контролировать объём опилок каждые 30 минут. При этом соблюдайте правила безопасности — отключайте высоковольтный блок. Когда процесс копчения подошёл к концу, необходимо вынуть влагосборник, протереть скобы, очистить золу в дымогенераторе, снять охладитель и вылить воду, просушить затвор.

Установка электростатического копчения включает в себя ещё и техническое обслуживание, которое представляет собой периодическую чистку охладителя, крюков и сеток. При необходимости охладитель разбирают, а потом складывают обратно.

Срок службы таких приборов равен примерно 10 годам, а чаще всего они могут работать и намного больше. Это очень выгодное и правильное вложение денег. Вы можете открыть свой собственный бизнес, который будет связан с приготовлением копчёных продуктов. Самодельная электростатическая коптильня обладает высокой скоростью приготовления, поэтому остаётся только сделать такой агрегат и наслаждаться результатом. Да и продукты, приготовленные подобным способом, получаются экологичными и безопасными для человека. Недаром интернет переполнен рецептами приготовления в электростатической коптильне.

Процесс копчения в электростатической коптильне.

Анодная сетка устанавливается на расстоянии 10 см. от влагосборника, к ней подводится плюсовой кабель от генератора высокого напряжения. В коптильной камере на перекладину развешивается продукты – сало, птица или рыба. В продукты втыкаются крюки, соединенные с минусовым проводом. Далее, заправляется дымогенератор топливом – ольховыми или буковыми опилками, включается компрессор для создания тяги в дымогенераторе. Далее, при помощи обычной газовой зажигалки, через отверстие внизу нашего источника дыма, поджигаем топливо, патрубок вводим в коптильную камеру.

Электричество не подаем до тех пора, пока не увидим, что через наш дымоотвод, установленный на верхней крышке коптильной камере, не пошел дым. Это будет сигнализировать нам о том, что камера достаточно заполнена дымом. Далее подаем напряжение, и оставляем 2 часа, контролируя температуру в камере, через выведенный термометр. Корректируем температуру увеличением длины дымохода. Температура в камере должна быть в пределах 22-23 градусов Цельсия. После окончания копчения рекомендуется дать продукту дозреть в холодильнике еще пару дней. Через пару дней результат нашей работы можно выкладывать на стол. Приятного аппетита!
