Выполнение расчета и чертежа стропильной системы

Большинство специалистов рекомендуют перед выполнением работ по устройству вальмовой крыши обязательную разработку необходимой проектной документации. Это достаточно простая процедура для грамотного и квалифицированного проектировщика, особенно в том случае, когда проектирование выполняется при помощи различных специализированных программных комплексов.

Пример подробного расчета стропильной системы с использованием специальной программы приведен на видео:

Однако, достаточно часто, прежде всего, в целях экономии, часть расчетов или чертежей заказчики выполняются самостоятельно. Такой подход нельзя считать целесообразным, тем не менее, он продолжает применяться. В этом случае следует соблюдать несколько основных правил расчета элементов стропильной системы вальмовой крыши.

Основные правила, учитываемые при проектировании

При проектировании и последующем выполнении работ следует учитывать некоторые особенности вальмовой крыши:

промежуточные стропила всегда имеют более крутой наклон, если сравнивать их с угловыми элементами;
при выполнении чертежей конструкций стропильной системы следует учитывать, что конек и стропила изготавливаются из материала одинакового сечения;
центральные стропила вальмов упираются как в коньковый брус, так и в обвязку;
угловые, более короткие, стропила вальмов упираются только в угловые стропила.

Несмотря на кажущуюся простоту основных правил устройства вальмовой крыши, ее проектирование и составление чертежей – крайне сложный и трудозатратный процесс, который целесообразнее и правильнее доверить профессионалам.

Разметка расположения главных элементов – конькового бруса и стропил

Этот важный этап проектирования практически всегда можно выполнить самостоятельно. Для этого следует произвести ряд последовательных и несложных операций:

определить и отметить центральную ось здания с обоих торцов на верхней части карниза. Таким будет будущее местоположение конька;
обычной измерительной (иногда ее называют мерной) линейкой (один ее конец находится на линии конька, другой – на боковой стене) необходимо разметить места расположения обычных стропил;
следующие этап – разметка длины свеса, когда измерительная линейка располагается одним концом за пределами стены;
все описанные операции необходимо выполнить для всех стен строящегося здания.

После завершения определения мест конька и стропил, становятся более понятны очертания будущей вальмовой крыши.

Для того чтобы выполнить окончательный расчет, а затем и чертеж будущей конструкции, необходимо рассчитать основные параметры стропил, которые зависят от планируемого угла наклона кровли. Коэффициенты соотношений указанных величин приводятся в таблице.

Правила вычисления угла наклона

Важнейшим параметром, влияющим на всю конструкцию вальмовой крыши, в том числе и на стропильную систему, является уже упоминавшийся угол наклона крыши. На его величину оказывает влияние множество факторов, основными из которых являются:

особенности района строительства, которые выражаются в уровне осадков и величине снеговой и ветровой нагрузки;
тип и назначение чердачного помещения. Различные варианты – холодный чердак или мансарда – оказывают различную нагрузку на стропильную систему;
материал покрытия кровли и т. д.

Учитывая множество факторов, выполнение расчета вручную практически нереально, либо требует серьезных профессиональных навыков и знаний. Однако существует достаточно большое количество вспомогательных программ, которые нетрудно найти в интернете на специализированных сайтах. Поставив имеющиеся данные в соответствующие окна программы, можно получить требуемую величину угла, которая может колебаться в пределах от 5 до 60 градусов.

После получения угла и других основных параметров, для составления чертежа достаточно перенести все имеющиеся данные на бумагу. Следует отметить, что все вышесказанное относилось к наиболее простому типу вальмовой крыши. В случае появления дополнительных элементов, например, эркера или подобных ему украшений здания, расчеты и проектирование усложняется.

Использование вспомогательной программы при выполнении чертежа вальмовой кровли показано на следующем видео:

https://youtube.com/watch?v=wqluVOEP9Lw

Датская крыша: четырехскатная полувальмовая конструкция

Переходим ко второй конструкции. В самой Дании принято строить датские крыши с ломанными скатами, часто достаточно высокие. Такие крыши в какой-то мере напоминают сказочные остроконечные шляпы, и выглядят довольно интересно. Неспроста ведь остроконечная средневековая шляпа действительно очень удобна и в дождь, и в снег.

И дело не только в эстетике. Верхнюю часть стропильной системы такой крыши строили всегда под большим углом – до 70 градусов, а вот нижние срезы делали достаточно пологими, всего лишь до 20 градусов. В таком доме обычно жили на втором этаже, а на первом располагались большая печь и кухня.

Конечно, если речь идет о современном жилом доме, то такая необычная крыша уже редкость. И встретить подобные «шляпы» на жилых домах реально уже только в Копенгагене, который ими и славится. А их современный вариант выглядит примерно так:

Датская крыша считается более сложной и при этом более прочной в сравнении с традиционной вальмовой или голландской крышами. Здесь накосные и рядовые стропила у трапециевидных скатов уже не подходят к коньковому брусу, а упираются в специальный брус с прибоиной на основании фронтонов. Снизу они ставятся на мауэрлат. Одним словом, если стропила состыковать не в коньке, а с крайними стропилами классической двускатной крыши, как раз и получается датская.

Технология возведения полувальмовой крыши

Чисто конструктивно кровля этого типа представляет собой скатную конструкцию. А значит, в ней могут использоваться как висячие, так и наслонные стропила. Отличаются они друг от друга тем, что наслонные упираются в коньковый прогон, висячие друг в друга. Чаще используют первый вариант, потому что коньковый брус выполняет функции опоры, на которую упираются стропильные ноги системы. То есть такая конструкция намного прочнее.

Полувальмовая крыша с кирпичным фронтономИсточник krovlyaikrysha.ru

Итак, будем считать, что фронтоны возведены из кирпича или блоков.

По двум внешним стенам (фасадной и задней) устанавливается мауэрлат из бруса с минимальным сечением 100х15 мм. Его крепят к залитому из бетона армирующему поясу, в который заложен каркас из стальной арматуры. Крепление производят на шпильки, заложенные в армопояс, через каждые 1-1,2 м.
Проводят монтаж конькового прогона, который собой представляет брус с минимальным сечением 100х100 мм. Его длина на 3-4 м короче пролета здания. Установку проводят на стойки-опоры, устанавливаемые или на несущую стену, расположенную внутри дома, или на балки перекрытия, или на плиты перекрытия. Здесь важна прочная опора.
Поверх стоек монтируют коньковый брус, который крепится к первым перфорированными стальными уголками и саморезами. Основное требование – горизонтальность прогона. Поэтому еще на стадии установки опорных стоек их обязательно проверяют на вертикальность и по высоте.
Проводят монтаж диагональных стропил, которые одними концами упираются в края конькового прогона, вторыми во фронтоны. Эти стропильные ноги разграничивают скаты (трапециевидные и треугольные) между собой.
Укладывают основные стропила, формирующие трапециевидные скаты. Они упираются верхними краями в коньковый брус, нижними в мауэрлат.
Проводят монтаж належников. Это короткие стропильные ноги, которые верхними концами упираются в диагональные ребра кровельной конструкции.
Точно также заполняются скаты треугольной укороченной формы. В каждой из них одна стропила полноценная, она упирается в коньковый прогон, остальные належники.

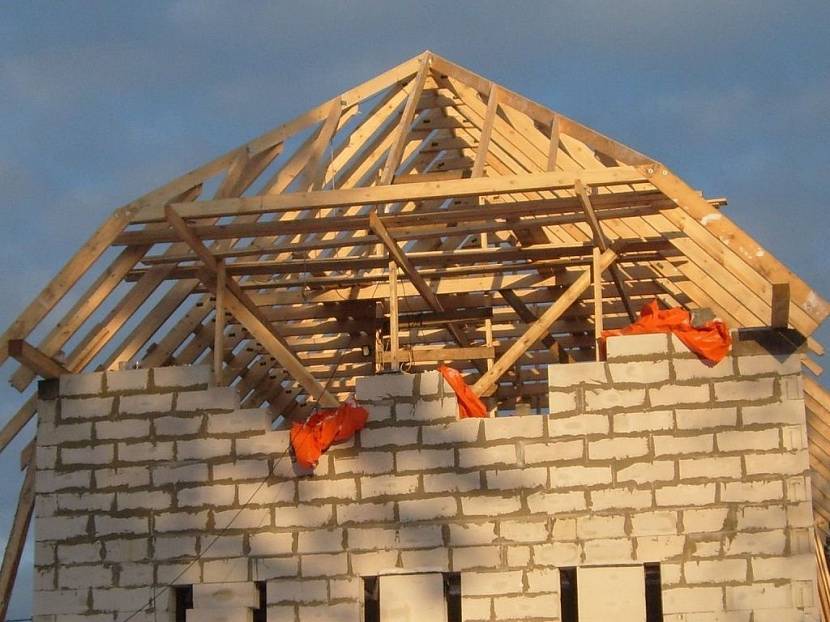

Стропильная система полувальмовой кровельной конструкцииИсточник krovlj.ucoz.ru

Это типичная схема стропильной системы мансардной полувальмовой крыши. Если пролет кровли дома достаточно большой, то в схему вносят ряд дополнительных элементов:

промежуточный пролет под стропила, который устанавливают на стойки;
или сами стойки без прогона, которые монтируются под каждую стропилу;
шпренгель – опорный элемент под диагональные ребра.

Формирование мансардной крыши

Так как разговор идет о полувальмовой мансардной крыше со стропильной системой, собранной по типичному проекту, то необходимо обозначить, что кровлю придется утеплять. Как это делается:

По стропильной системе укладывают полосы рулонной пароизоляции. Укладку ведут снизу вверх, то есть от карниза крыши к коньку с перехлестом краев полос в размере 10-15 см. Крепят изоляционный материал к стропильным ногам гвоздиками с широкой шляпкой или скобами при помощи степлера.
Устанавливают поверх стропил контробрешетку. Это деревянные бруски сечением 50х50 мм, которые укладывают на стропильные ноги вдоль. Крепление – саморезы, длина которых в два раза больше толщины брусков.
Проводят монтаж обрешетки, шаг элементов которых зависит от типа кровельного покрытия. Если на крышу будут укладывать мягкую кровлю, то обрешетка должна быть сплошной или из досок, или из листов фанеры или плит ОСП.
Последний этап снаружи крыши – укладка кровельного материала.

Схема утепления скатной крышиИсточник stroyfora.ru

Остальные операции переносятся в мансарду под кровельную конструкцию. В первую очередь между стропильными ногами закладывают утеплитель. По ширине он должен быть чуть больше расстояния между стропилами. Причина – чтобы теплоизоляционный материал вошел с натягом, не оставляя зазоров и щелей, которые зимой станут мостиками холода. После чего по стропильной системе укладывают рулонную гидроизоляцию. Ее монтаж производится точно так же и в такой же последовательности, как и верхний изоляционный слой.

В принципе, на этом можно считать, что двускатная полувальмовая крыша двухэтажного дома построена. Остается только провести отделку мансарды, с прокладкой в нее коммуникационных сетей.

Конструктивные особенности

Одним из несомненных преимуществ полувальмовой двухскатной крыши является наличие полноценного чердака, в котором при правильной планировке можно будет обустроить полноценное помещение для рабочего кабинета или спальню. По своему внешнему виду и форме такая крыша напоминает трапецию, устойчивую к ветровой нагрузке.

Необходимо отметить универсальность кровли этого типа, которая с одинаковым успехом подойдет как для небольшого дачного домика, так и полноразмерного коттеджа площадью в 200—300 квадратных метров. В каждом конкретном случае могут использоваться различные по своей конструкции двух и четырехскатные полувальмовые крыши, отличающиеся внутренней конструкцией и размерами.

Имеется также возможность использования различных по своему характеру кровельных элементов. Так, можно уложить на крышу дорогую натуральную черепицу или использовать экономичный ондулин, шифер и металлпрофиль. Каких-либо особых требований к обустройству полувальмовой крыши, стропильная система которой выполняется из деревянных лаг, на сегодняшний день нет. Необходимо лишь правильно рассчитать нагрузку на несущие лаги и в последующем качественно закрепить основание, что позволит ему правильно переносить нагрузку на стены дома.

Преимущества и недостатки

Во многом популярность данного типа крыш обусловлена их многочисленными преимуществами, поэтому неудивительно, что сегодня многие дачники и владельцы частных домов отдают предпочтение именно этому типу конструкции.

К преимуществам полувальмовой кровли можно отнести:

Оригинальный внешний вид. Такая крыша украсит ваш частный дом, подчеркнет вкус его владельца. Если вы хотите выделиться на фоне стандартных двухскатных крыш, то полувальмовая кровля станет отличным выбором.
Максимально возможное разнообразие. Имеется возможность изменения углов наклона ската, что позволяет выполнить уникальный дизайн кровли, который будет адаптирован под конкретные особенности архитектуры того или иного домика.
Возможность оптимального использования чердачного помещения. Полувальмовая кровля позволяет с максимальной эффективностью использовать чердак, обустраивая тут полноценные мансарды.
Обтекаемая форма. Отсутствие острых углов улучшает сопротивляемость ветровым нагрузкам, что позволяет с легкостью возводить домики даже в регионах с постоянно дующими сильными ветрами.

К недостаткам можно отнести следующее:

Сложность строительных работ. При обустройстве кровли понадобится дополнительно устанавливать многочисленные опорные элементы, рёбра жёсткости и энды, что предъявляет повышенные требования к квалификации строителей. Самостоятельно выполнить такую полувальмовую кровлю будет затруднительно, поэтому сэкономить на найме опытной бригады строителей не удастся.
Повышенный расход стройматериалов. Крыша имеет сложную геометрию, соответственно, потребуется использовать большее количество кровельного материала, что приводит к некоторому увеличению общей стоимости работ.
Следует учитывать большой вес полувальмовой кровли и необходимость обустройства массивной стропильной системы. Соответственно, несущие стены дома и фундамент должны справляться с повышенными нагрузками.

Стропильная система и обрешетка крыши в разрезе нагрузок

В данном пункте рассмотрена очередная составляющая постоянных нагрузок — вес стропильной системы и обрешетки. И прежде чем приступать к раскрытию вопроса, следует выделить основные элементы стропильной системы крыши:

1) Стропильная нога — важная часть стропильной системы на которой крепится обрешетка. Сечение стропильной ноги зависит того из чего она изготовлена, веса обрешетки и кровельного материала, а так же возможных снеговых и ветровых нагрузок.

2) Коньковый прогон — это формирующий верхнюю часть крыши брус, на который упираются стропильные ноги.

3) Стойка — это опирающиеся на лежни столбики, которые удерживают коньковый прогон.

4) Подкос — диагональный конструкционный элемент, предназначенный для соединения стропил и передачи от них напряжений сжатия.

5) Лежень — горизонтально расположенное бревно (брус), подложенное под основные элементы стропильной системы.

6) Мауэрлат — элемент из бруса (бревна), уложенный сверху в тех частях наружной стены, где происходит опирание стропил.

7) Обрешетка — решетчатая конструкция поверх стропил, усиливающая пространственную структуру крыши и являющаяся основанием для крепления кровельного материала.

Раскрывая вопрос нагрузок от кровли в разрезе стропильной системы особое внимание стоит уделить подбору сечения, шага стропил и обрешетки. С задачей определения оптимальных параметров стропильных ног справится простая в использовании программа «Стропила 1.0.1.». Поэтому далее более детально будет рассмотрена тема обрешетки крыши

Поэтому далее более детально будет рассмотрена тема обрешетки крыши.

Чтобы определить требуемый вид и шаг обрешетки, необходимо заранее определиться с видом кровельного покрытия:

Обрешетку для металлочерепицы монтируют из брусков 40 (50) × 50 мм или 60 × 60 мм, которые укладываются на определенном расстоянии друг от друга. Обычно шаг обрешетки составляет 35 — 40 см (зависит от длины волны).
Для битумной черепицы или рулонного кровельного материала делается сплошной настил из досок, влагостойкой фанеры или влагостойкой ориентированно-стружечной плиты (ОСП, OSB).
Под кровли из крупноразмерного асбесто-цементного шифера шаг обрешетки подбирается так, чтобы под каждым листом оказалось как минимум три решетины (обычно шаг обрешетки составляет 60 см).
Под волнистые битумные листы (ондулин) шаг обрешетки выбирается в зависимости от уклона: 45 см для уклонов от 1 : 6 до 1 : 4, 60 см для уклонов более 1 : 4, сплошная обрешетка для уклонов менее 1 : 6.
Под кровли из малоразмерных штучных элементов (керамическая черепица) шаг обрешетки принимается таким, чтобы каждая черепица ложилась на две решетины.

Рекомендуемая толщина сплошного настила обрешетки:

Шаг стропил, мм	Толщина фанеры, мм	Толщина OSB, мм	Толщина досок, мм
600	12	12	20
900	18	18	23
1200	21	21	30
1500	27	27	37

Вес деревянной конструкции стропильной системы рассчитывается исходя из выбранного материала и его объема. Для элементов из хвойных пород дерева объемный вес 1 м³ принимается равным 500 — 550 кг ⁄ м³. Объемный вес фанеры или OSB (ОСП) ≈ 600 — 650 кг ⁄ м³.

Кровельный пирог

K любой крыше, независимо от ее разновидности присутствует не один слой материала, а несколько.

Такое решение позволяет обеспечить крышу всеми необходимыми характеристиками и свойствами для комфортной жизнедеятельности.

Состав и структура сов крыши может варьировать в зависимости от ее назначения и разновидности.

Касаемо полувальмы, такой кровельный пирог представлен следующими слоями:

Материалы внутренней отделки;
Обрешетка;
Пароизоляционный материал;
Контробрешетка;
Утеплительный материал;
Гидроизоляция;
Система вентиляции;
Материал кровельного покрытия.

ВАЖНО!

Каждый материал, находящийся в «пироге» кровле предназначен для выполнения определенных функций, многое зависит от правильности монтажа такой системы.

Все материалы должны быть правильно подобраны в соответствии с индивидуальными особенностями и параметрами строения.

Укладывается кровельный пирог одинаково во всех типах крыш, первоочередно монтируется обрешетка, на которую в последующем прикрепляются поочередно материалы.

Кровельный пирог

Карты и таблицы по снеговой и ветровой нагрузке

Главное отличие СП 20.13330.2016 от нормативов 2011 года — это радикальное увеличение снеговой нагрузки практически по всей территории России, за исключением некоторых территорий. Также была сильно переработана карта районирования по весу снегового покрова. Это связано с переходом на период расчета в 50 лет, который давно используется в европейских нормах. Это должно привести к значительному увеличению запаса прочности новых зданий, что особенно актуально на фоне возвращения зим с продолжительными снегопадами в некоторых районах страны. К сожалению, эти же изменения приводят к увеличению материалоемкости несущих конструкций и, как следствию, к заметному удорожанию строительства промышленных зданий, торговых центров и других масштабных объектов с плоскими кровлями и большим количеством перепадов высот, зенитных фонарей и парапетов.

Снеговые районы по СП 20.13330.2016

Снеговая нагрузка прямо зависит не только от типа здания и уклона кровли, но и от места строительства. Всего в Российской Федерации выделяют восемь районов с нагрузкой от 0,5 кН/м² в первом до 4 кН/м² в восьмом. При этом в горной местности при высоте над уровнем море более 500 м вводят поправки, которые дополнительно увеличивают нагрузку.

**Таблица нормативного значения веса снегового покрова**
Снеговые районы	I	II	III	IV	V	VI	VII	VIII
Sg, кН/м²	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0

Значения S_g допустимо брать не по таблице, а рассчитывать по данным гидрометеорологии в месте строительства. При этом его вычисляют по формул Sg = S_g,50/1,4, где S_g,50 — превышаемый в среднем один раз в 50 лет ежегодный максимум веса снегового покрова.

Карты снеговых районов

В приложениях СП 20.13330.2016 есть три карты:

основная карта снеговых нагрузок для всей территории РФ;
районирование по снеговым нагрузкам для острова Сахалин;
карта снеговых нагрузок для республики Крым.

Районирование по давлению ветра

Ветровая нагрузка на сооружение зависит не только от того, к какому району относится место строительства (их, как и в случае со снеговой нагрузкой, восемь), но и от высоты над уровнем земли. Поэтому основные данные для расчетов определяются по двум таблицам ниже.

**Нормативное значение давления ветра**
Ветровые районы	Ia	I	II	III	IV	V	VI	VII
w, кПа	0,17	0,23	0,30	0,38	0,48	0,60	0,73	0,85

Нормативное значение w допустимо уточнять по показаниям местных метеостанций с 10-минутным интервалом осреднения и с периодом повторяемости 50 лет.

**Коэффициент k(z_e) для высот z_e ≤ 300 м**
Высота z_e, м	Коэффициент k для типов местности
А	В	С
≤5	0,75	0,5	0,4
10	1,0	0,65	0,4
20	1,25	0,85	0,55
40	1,5	1,1	0,8
60	1,7	1,3	1,0
80	1,85	1,45	1,15
100	2,0	1,6	1,25
150	2,25	1,9	1,55
200	2,45	2,1	1,8
250	2,65	2,3	2,0
300	2,75	2,5	2,2

Примечание

В таблице три типа местности:

А — открытые побережья водоемов, сельские территории, включая местность с постройками высотой не более 10 м, тундра, степи, лесостепи, пустыни.
В — города, леса и другие местности, на которых равномерно расположены препятствия высотой более 10 м.
С — плотно застроенные городские районы, высота зданий и сооружений в которых свыше 25 м.

Карты районирования по давлению ветра

В приложениях СП 20.13330.2016 есть семь карт по давлению ветра:

основная карта ветрового давления для всей территории РФ;
районирование давлению ветра для острова Сахалин и Приморского края;
районирование давлению ветра для Камчатки;
районирование давлению ветра для Кольского полуострова;
районирование давлению ветра для территории Кавказа;
районирование давлению ветра для Калиниградской области;
районирование давлению ветра для республики Крым;

Читайте по теме:

Нормативный документ в удобном онлайн формате и возможностью скачать pdf-файл на компьютер.

СП 50.13330.2012 Тепловая защита зданий с изменением №1 в удобном онлайн формате и возможностью скачать pdf-файл.

Список полувальмовых конструкций

Полувальмовое «семейство» нельзя безоговорочно отнести к четырехскатному классу. Причем технология строительства крыш конвертом явно служила материнской базой для разработки. Скорее это содружество конструкций с двумя и четырьмя скатами, возведение которых предопределяет использование обеих методов сооружения.

От четырехскатных родителей полувальмовая категория отличается тем, что характерный треугольный элемент шатровых крыш укорочен. К нему примыкает часть вертикального фронтона каменного дома или аналогичного щипца деревянного строения. Укороченная вальма, естественно, расположена под углом к указанным фронтонным стенкам. Угол между ними может быть выпуклым или вогнутым, а половинчатая вальма расположена сверху или снизу.

По форме и местоположению конструктивных составляющих полувальмовые крыши делятся на две главенствующие разновидности:

Голландская. Крыша с трапециевидной полувальмой, занимающей нижнюю часть фронтонного ската. Трапеция верхним основанием примыкает к вертикальному треугольнику, вместе с которым они формируют чаще всего вогнутый угол, реже выпуклый. Треугольник может быть сплошным или оснащенным слуховым окном.

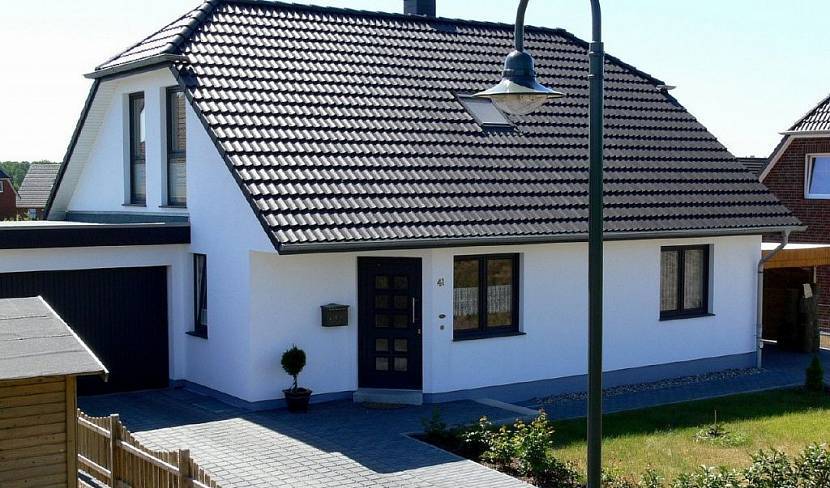

Датская. Крыша с треугольной полувальмой, занимающей верхнюю часть торцевого сегмента. Треугольник основанием опирается на вертикальный трапециевидный фронтон, вместе они создают выпуклый угол. Датский вариант очень напоминает обычную вальмовую крышу, только торцевые скаты у нее короче.

На основе двух базовых разновидностей разработано множество вариаций с полувальмовой тематикой. В их числе не только конструкции, различающиеся по высоте, размеру скатов, углу наклона, форме элементов. Есть четырехскатные крыши, все стороны которых построены по датскому или голландскому принципу, есть строения, имеющие укороченную вальму только с одной торцевой или с одной боковой стороны.

Во всех конструктивных комбинациях часть стропильных ног монтируется по правилам устройства каркасов для двускатных крыш, т.е. висячим или наслонным способом. Висячие стропилины устанавливаются, если у обустраиваемой коробки нет внутренней несущей стены или не находится возможность установить опоры для конькового прогона. Наслонная методика напротив реализуется тогда, когда для верхних пяток стропильных ног двускатного сегмента крыши существует или может быть устроена надежная опора. Нижними пятками обоих типов стропил положено опираться на мауэрлат, на заменяющий его верхний венец сруба или на балки перекрытия.

Независимо от количества проектных версий, строительство стропильной системы базируется на одном из основных полувальмовых методов или на их совокупном использовании. Разобравшись с ними, можно понять, как датскую или голландскую технологию применить в обустройстве собственного дома и как обычную скатную часть крыши совместить с укороченными вальмами.

Разновидность полувальмовой крыши

Обратите внимание на фото ниже, где показана кровля, которая относится к категории «полувальмовая», только у нее немного изменена форма. По сути, в ней поменялись местами скат вальмы и фронтон

Первая опустилась вниз, второй поднялся над ней.

Чисто конструктивно изменения присутствуют, особенно в стропильной системе крыши. Но в эксплуатационном плане никаких изменений нет. Это все та же мансардная кровля, под которой будут организовывать жилые помещения.

Полувальмовая крыша с поднятым фронтоном Источник ecoenergy.org.ua

Что касается стропильной системе, то здесь, как и в предыдущем случае, устанавливают коньковый прогон и монтируют на него стропила основных скатов крыши. После чего сооружается треугольной формы фронтоны. А уже от них укладывают под уклоном стропильные ноги и належники вальм.

Обратите внимание, что в этой конструкции фронтон возводят в виде каркаса, обшиваемого с двух сторон. Никакой кирпичной или блочной кладки

Устройство полувальмовой крыши

Полувальмой называют небольшой скат или сектор крыши, располагающийся между короткими наклонными стропилами со стороны фронтона.

В современных конструкциях полувальмового типа используют два варианта компоновки:

Верхнее расположение ската полувальмы или двухскатная полувальмовая крыша. Небольшой сектор кровельного покрытия примыкал к коньку над фронтоном, в итоге крыша оставалась очень похожей на обычную двухскатную кровлю, поэтому за ней и сохранилось такое название;
Нижнее расположение половинки вальмового ската на двух наклонных стропилах. Его размер составляет не менее половины основного ската. В этом случае конструкция называется полувальмовой четырехскатной крышей, фото.

В последнем случае между коньком и верхней кромкой полувальмы остается вертикальный участок фронтона, который почти всегда оборудуется вентиляционным или слуховым окном для чердачного помещения.

Голландская крыша и ее особенности

Устройство двускатной полувальмовой крыши в голландском варианте обычно таково, что под потолком мансарды находится чердак, в котором освещение и вентиляция обеспечиваются слуховыми окошками, монтируемыми во фронтонах.

При данном исполнении мансарда выходит намного удобнее, ее потолок будет скошен только в двух местах, в датском варианте – в четырех.

Монтаж стропильной системы крыши голландского типа

Голландская крыша имеет довольно сложное устройство, к тому же, требующее большого количества материалов.

Взглянув на схему стропильной системы полувальмовой крыши, легко убедиться, что при ее возведении используется очень много элементов: различные стропила, упоры, подкосы, шпренгели. Все это очень затрудняет ее монтаж.

Поэтому независимо от того, знаете ли вы, как делать полувальмовые крыши или нет, прежде чем приступить к работе, нужно составить точный проект, в котором будет отображена ее конструкция и проведены расчеты.

При устройстве стропильной системы следует соблюдать следующий порядок:

Перед укладкой мауэрлата по всему периметру здания делают бетонный армированный пояс с одновременным закладыванием в него креплений под брус. В качестве крепления пользуются шпильками, располагают их с шагом 100-120 мм. Для упрощения монтажа желательно шпильки устанавливать в местах, не совпадающих с креплением стропил к брусу.
Далее укладывается слой утеплителя и монтируется мауэрлат. Это брус, выступающий в качестве привязки стен к крыше дома и распределяющий нагрузку от стропил на всю верхнюю часть строения. Фиксация мауэрлата происходит при помощи гаек и шайб, закручиваемых на шпильки. В данном варианте конструкции крыши мауэрлат укладывается на боковые скаты как в обычной вальмовой, а на вальмовых скатах он ложится на верх фронтонов и крепится анкерами.
Устройство продолжается установкой конькового бруса (или прогона). Это очень важный элемент стропильной системы. Он представляет собой горизонтальную балку, установленную в самой вершине крыши. Располагается между торцевых скатов и служит для соединения или опоры стропил. Для его изготовления используют тот же материал, что для мауэрлата и стропил.
В полувальмовой крыше голландского типа скаты вальмы монтируются с использование накосных и угловых стропил (нарожников), длина которых варьируется в соответствии с конструкцией. Накосные (диагональные) стропила устанавливаются от углов здания к торцу конькового прогона. На них приходится самая большая нагрузка.
Накосные стропила устанавливаются одним концом на мауэрлат фронтонов, расположенных под вальмой, а другим крепятся к торцу бруса конька.
Рядовые стропила боковых (основных) скатов соединяются с основным мауэрлатом и коньковым прогоном.
Нарожные стропила (боковых скатов и вальм) в свою очередь крепятся к накосным.

Если вы решили построить двухскатную полувальмовую крышу своими руками, нужно очень ответственно подходить к выбору материала для изготовления элементов стропильной системы.

Стандартный материал для стропил доска с сечением 150 мм на 50 мм, желательно хвойных смолистых пород дерева, лучше всего сосны. Из лиственных пород предпочтительнее использовать лиственницу. Материал должен быть сухим, во избежание деформации системы в процессе дальнейшей эксплуатации. Также нужно провести обработку дерева специальным противомикробным средством.

При наличии больших пролетов, необходимо усиление системы при помощи подкосов и упоров, а накосные стропила усиливают, как правило, при помощи шпренгелей (или ферм).

Все эти элементы упираются либо на плиты, либо на балки перекрытия с использованием специальных затяжек.

Далее приступают к заключительному этапу строительства: монтаж обрешетки, гидроизоляции, пароизоляции, теплоизоляции и наконец, кровли.
