Изготовление камина своими руками из кирпича: фото, чертежи, пошаговая инструкция

Работа над дымоходом

Классический канал имеет форму колпака, внутри которого размещена либо труба, либо керамические блоки. Задняя стенка конструкции всегда вертикальна и перпендикулярна основанию. Наклонные боковые элементы (45-60 градусов) обеспечивают равномерное сужение дымохода. Стенки канала должны быть довольно толстыми, чтобы снизить потери тепла.

Минимальная высота трубы – 5 м. Этот показатель зависит от высоты дома. На 2 м выше основания топливника посредством жидкого цементного раствора крепится дымовая задвижка.

Большое значение имеют термическая и тепловая изоляции трубы: если пренебречь необходимыми мерами, в ней может начать скапливаться конденсат или даже произойти возгорание. У наружного края трубы устанавливается улавливатель искр и дефлектор.

Особенности углового камина

Если вы хозяин дома за городом, то будет приятно посидеть холодным вечером возле удобного камина. В маленькой комнате сложно сложить конструкцию большого размера. Проще изготовить небольшой угловой вариант, эту работу сделает и неопытный печник.

Одни виды кладут из кирпича, другие собирают, комбинируя кирпичную кладку и детали из металла.

Выбор конструкции – зависит от финансовых возможностей и желания хозяина жилья.

Комбинированный камин стоит дешевле, чем сложенный из одного кирпича.

Преимущества от устройства углового камина:

  1. Главное – экономия денег на покупку материала, его нужно меньше чем при постройке конструкции островного или пристенного камина.
  2. Второе – разумное использование объема комнаты, его компактность дает возможность поместить его как в среднем загородном доме, так и в дачном домике;
  3. У конструкции несложная схема кладки, в ней разберется и начинающий печник. Даже неровная кладка не ухудшит внешний вид помещения – сложенную конструкцию можно покрыть керамической плиткой.

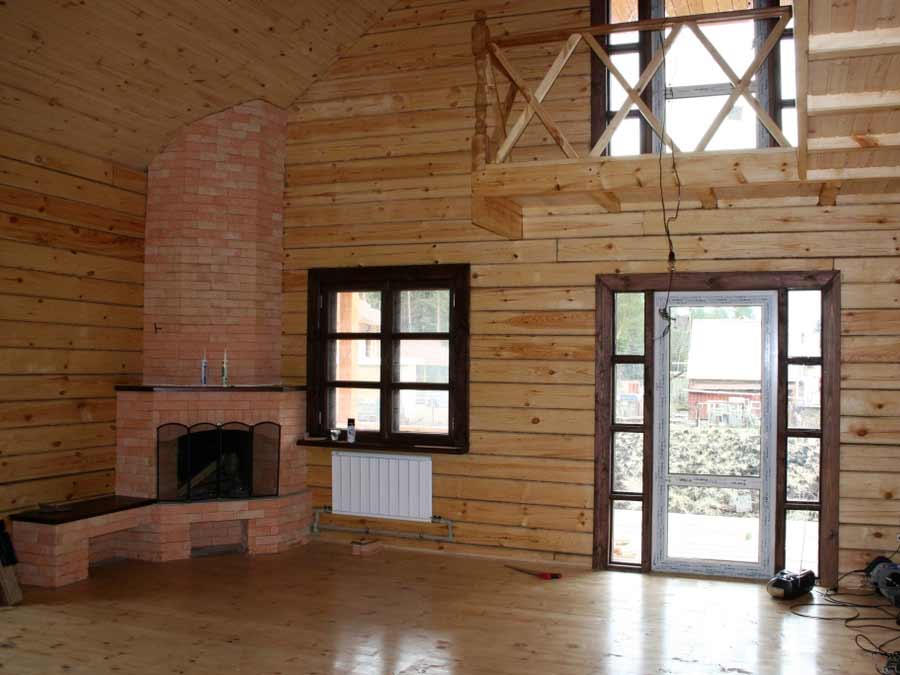

Угловой камин

Угловой камин создаст в помещении уют, позволит провести ненастный вечер в комфорте.

Рисуем проект углового камина

Прежде чем приступить к строительству углового камина в доме, необходимо составить подробный проект и выполнить чертеж. На чертеже должны быть отражены все элементы конструкции, проставлены размеры.

Если вы хотите увеличить габариты камина, сразу рассчитайте, сколько дополнительного материала на это уйдет и какая мощность камина при этом получится.

Ниже мы приводим схему кладки, где снование топочной камеры будет начинаться с шестого ряда. Вы же можете несколько изменить подобную конструкцию, в зависимости от назначения камина и личных предпочтений.

Если главной задачей углового камина является обогрев помещения, то топку необходимо делать низко, чтобы хорошо прогревался пол, забирая снизу холодный воздух.

Если же главным назначением камина служит декоративная функция, то можно приподнять топку над полом

Рассчитываем размер топочной камеры

От размеров помещения будут зависеть габариты камина, поэтому ниже мы приводим таблицу, которая подскажет, как правильно рассчитать размеры конструкции.

Площадь помещения необходимо разделить на 50.

Правильные пропорции каминной топки

Это значение и будет подсказывать, какой площади должен быть проем топочной камеры.

Например, для средней по размеру комнаты (20-25 кв метров) нужно делать камин с топкой шириной 0,5 м2.

Что касается общих габаритов конструкции, то идеальным является соотношение ширины и высоты 3:2.

Как говорилось выше, большое значение имеет глубина топливника. От нее напрямую будет зависеть эффективность обогрева. Придерживайтесь примерно следующих пропорций: глубина топливника = ½ или 2/3 от высоты топки.

Размер камина должен быть выдержан в определенной пропорции

Если вы ради декоративных целей решите увеличить объем и глубину топочной камеры, то учитывайте, что при этом значительно снизится эффективность обогрева комнаты.

Рассчитываем размер дымохода

Не менее важно правильно рассчитать размеры дымохода, так как от этого напрямую будет зависеть тяга. Оптимальным соотношением является сечение трубы в размере 1/10 от площади входа топочной камеры

Оптимальным соотношением является сечение трубы в размере 1/10 от площади входа топочной камеры.

Если дымоход имеет круглое сечение (например, если вы используете сэндвич трубы для строительства дымохода), то берите диаметр не менее, чем 150 мм.

Расположение дымоходной трубы на крыше относительно конька

При меньшем диаметре значительно снизится тяга.

Высота дымохода должна быть не менее 5 метров. Но если дом в 2-3 этажа, то ее придется, конечно, поднять. Здесь необходимо будет ориентироваться на положение конька крыши.

Ниже представлены определенные закономерности вывода дымохода, которые ориентированы на положение конька крыши.

Создание основания для углового камина

Угловой камин из кирпича должен возводиться на независимый фундамент, поскольку выстроить конструкцию весом от 600 кг на поверхности пола неприемлемо. По этой причине удобнее всего заложить основание для будущего камина сразу же при строительстве жилища.


Понадобится рытье котлована до уровня главного фундамента (600 мм для одноэтажного дома и 800 мм для двухэтажного). На ровное дно углубления требуется насыпать песчаную прослойку толщиной не менее 30 мм. На песок укладываются крупные камни и щебень, затем все заливается цементным раствором. Ниже представлен пошаговый алгоритм закладывания фундамента для камина:

  • углубление под основание уходит в пол на 600 мм, его ширина – на 150 мм больше предполагаемой ширины камина;
  • на дно получившейся ямы засыпается щебень, который тщательно трамбуют и выравнивают по уровню;
  • строительство фундамента начинается с подготовки опалубка из досок, обработанных смолой и для прочности покрытых рубероидом;
  • высота коробчатой конструкции равна высоте фундамента;
  • опалубку следует залить цементно-песочной смесью в пропорции 1:3;
  • верхний слой требуется тщательно выровнять;
  • когда все готово, его накрывают полиэтиленом и оставляют до полного высыхания на 6-7 дней в зависимости от климата и сезона.

https://youtube.com/watch?v=ipwM2sCZGeI

Барбекю из кирпича с трубой: порядовка

Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного легче сводчатого. Кирпичная жарочная камера приподнята на высоту 90 см, общая высота — до начала трубы — 217.5 см.

Схема кладки барбекю из кирпича

Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.

Чертежи барбекю из кирпича

Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.

Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).

Формирование двух хозяйственных камер

Схема кладки следующих рядов барбекю понятна

Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс»

Начинается формирование топочной камеры

Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

Формирование свода топочной камеры

На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.

Переход свода в трубу

Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь. Есть несколько простых правил, которых советуют придерживаться мастера:

  • Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
  • Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
  • Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Проектирование

Эскиз

До начала всех работ необходимо понять для себя, какой камин вы хотите. Для этого нужно выбрать место, где будет строиться будущее сооружение и, глядя на него, нарисовать примерный внешний вид конструкции. Продумайте на этом этапе кирпичные тумбы по бокам, при необходимости место для сушки дров или поддувальную камеру, форму каминной топки, которую можно купить в готовом виде из металла. В ней будет встроена дверцы из огнеупорного стекла. В общем, постарайтесь изобразить максимально точный эскиз проекта. Это значительно облегчит дальнейшую работу. Необязательно обладать для этого навыками художника или чертёжника. Этот рисунок облегчит вам создание подробного плана-проекта.

Вот так от руки можно примерно изобразить вид будущего камина

В идеале, начинать сооружать его стоит на этапе строительства дома, для более удобной возможности подготовить основание под будущее сооружение. Но можно сделать его и в уже готовом доме.

Необходимые расчёты

Существуют некоторые требования для того, чтобы камин функционировал правильно.

Один из возможных вариантов проекта камина — чертёж

  1. Хорошая тяга в конструкции очень важна. А хорошей её можно считать, если не возникает задымлений в комнате, тепло не уходит в трубу и огонь в топке можно разжечь быстро и беспроблемно.
  2. Высокая теплоотдача — это ещё один важный элемент. Помещение должно нагреваться быстро, если всё сделано правильно.
  3. Камин, который не используется, не должен уводить имеющееся тепло из дома.
  4. Создавая его, помните, что он станет одной из главных гордостей вашего дома. Отнеситесь к его внешнему виду так же ответственно, как и к его внутренней части.

Давайте подробно рассмотрим, какие размеры элементов камина наиболее приемлемы при его строительстве.

Топка (таблица)

Оттого насколько правильного размера вы сделаете топку, будет зависеть и вид на горящее пламя и теплоотдача. Правильно рассчитать её размер можно по следующей формуле: общая площадь комнаты/50=размер топки. Следующая таблица показывает примерные параметры топочной части для небольших помещений.

Площадь комнаты (кв. м.) Размер топки (см) Размер отверстия для трубы (мм)
Высота Ширина Глубина
10 38,5 (5 рядов кладки) 53 (2 кирпича) 1 кирпич 140 Х 140
15 46 (6 рядов кладки) 66 (2,5 кирпича) 1,5 кирпича 140 Х 270
20 53,5 (7 рядов кладки) 79 (3 кирпича) 1,5 – 1,75 кирпича 140 Х 270

Соотношение сторон ширины и высоты должно быть 3:2 в идеале, т. е. ширина на часть больше. Глубина топки должна равняться 2/3 высоты.

Готовая металлическая топка, оборудованная огнеупорной стеклянной дверцей

Дымоход

Правильное функционирование камина в большой степени зависит от расчётов размера дымохода. По всем правилам, если этот элемент круглый, он не должен быть менее 15 сантиметров в диаметре. Если же он имеет форму квадрата, то его размер должен составить 1/10 от размера топочной части. Высота его должна быть не менее пяти метров.

Виды камина: конфигурация и место расположения

Начиная проект обустройства камина в доме, в первую очередь необходимо продумать место его размещения.

Существует несколько вариантов размещения этого отопительного агрегата:

Центральное расположение. Размещая камин посреди комнаты, вы безусловно, делаете на нем главный акцент. Выглядит это стильно и позволяет придать интерьеру особый шарм загородного уюта. Такое расположение также позволяет эффективно прогреть помещение, так как теплый воздух будет свободно циркулировать по всей комнате.

Центральное расположение камина

  • Но есть и недостаток в такой дислокации: камин будет занимать большую часть площади и мешать движения. Поэтому если вы стеснены в квадратных метрах, то от этого варианта лучше отказаться.
  • Пристенный камин. Один из самых распространенных вариантов, который обладает массой достоинств: экономия площади комнаты, эффективный обогрев, возможность создания обособленной зоны отдыха и т.д.

Камин у стены

  • Недостатком можно назвать только тот фактор, что вам придется, как следует позаботиться о пожаробезопасности и проложить дополнительный слой утеплителя между камином и стеной.
  • Угловой камин. Такой вариант подойдет даже для самого маленького помещения, так как занимает совсем небольшую площадь. Кроме того, угловая конструкция выглядит особенно стильно. Еще одним преимуществом такого расположения является простая схема порядовки, с которой справится даже новичок в печном деле.

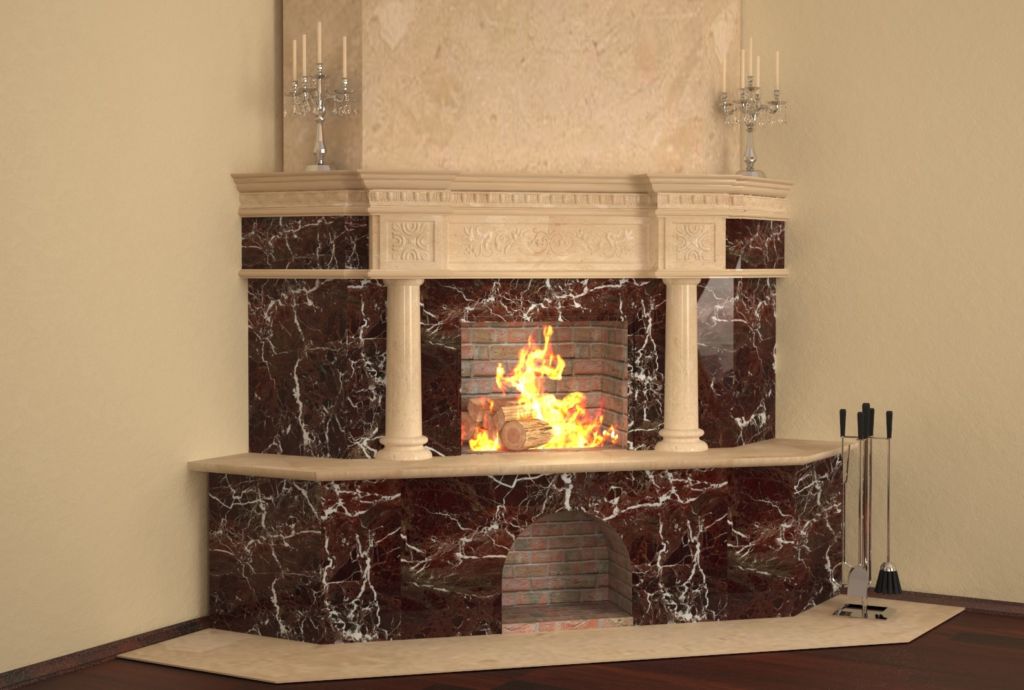

Угловой камин

Если для возведения отдельно стоящего камина нужно иметь определенный опыт, знания и мастерство, так как все стены оказываются на виде, то угловая конструкция позволит скрыть все огрехи. Главное – это выполнить хорошо фронтальную часть, все остальные стороны можно будет скрыть от глаз отделочными материалами.

Учесть нужно также следующие факторы:

Стена напротив входа в комнату является не самым удачным решением, так как холодный воздух, задуваемый внутрь, будет препятствовать естественной циркуляции теплого воздуха.

Место расположения камина в доме

Лучше выбрать место, где камин чуть смещен в сторону от входа. Избегайте сквозняка на пути камина.

Совет профессионала

Если вы все таки захотели построить камин углового типа собственными руками, пошаговая фото-инструкция даст возможность вам разобраться в технологии выполнения работ. Из нее вы сумеете выяснить, что потребуется так же и приготовить раствор, который производят из глины, цемента и песка. При этом необходимо руководствоваться пропорциями 1:1:3. Можно применять и глиняную смесь, к которой добавляется песок. В специальных отделах материалов для строительства вы можете приобрести сухие составы, которые применяются для кладки отопительных систем по типу каминов и печей.

Огнеупорный кирпич нужно ложить на отлично замешенный и протертый раствор, который готовится из глины и маленького объёма песка. Главное добавить так же и цемент, который понадобится для ускорения высыхания смеси. Потребуются железные квадратные уголки со стороной в 50 или 60 мм. Их длина зависит от ширины камеры сгорания. К ней необходимо добавить 300 мм и помножить на 2. Уголки понадобятся для того, чтобы закрыть проем дровяника и камеры сгорания. Главное высчитать кол-во уголков так же и для нижней ниши, при этом нужно следовать по приведенной выше методике.

Если топочная камера станет иметь вид арки, то нужно приготовить фанеру для шаблона. Для подпорок потребуются бруски из дерева. В магазине необходимо приобрести железную задвижку, если подобного элемента вы не найдете, то изделия можно выбрать у профессионального слесаря-сварщика.

Очень часто домашние специалисты сегодня делают камин углового типа собственными руками. Подробная инструкция с фото в этом случае способствует выяснить, что порой топка из чугуна монтируется в готовом виде. Работы при этом, в основном, упрощены, но затраты возрастут.

Для изолирования стен следует приобрести листы огнеупорного материала, в качестве которого выступит асбест. Для отделочных работ камина лучше всего применять плитку для облицовки, которая копирует плитку из керамики, камень или структурную штукатурку. Порой подбирается настенная плитка, на которой изображён готовый портал из природного камня.

Размеры и форма камина

Прежде чем приступать к исполнению пошаговой инструкции изготовления камина из кирпича, нужно определиться и с его размерами, и с внешним видом

Это важно, особенно если он будет нужен для того, чтобы обогревать помещение.

Нельзя сказать, какие размеры будут идеальными, потому что зависеть они будут от личных предпочтений, размера помещения и его формы.

Есть несколько советов, на что лучше ориентироваться:

1.Нужно узнать, какого размера должна быть топка. Для расчета идеального размера нужно поделить площадь помещения на 100. Например, если ваше помещение составляет 40 квадратных метров, то объем топки может составить 0,4 метра;
Глубина топки должна быть меньше ширины. Обычно это разница составляет от 1,5 до 2,5 раз;
Высота топки должна быть больше ширины в полтора раза

Высота обычно составляет 15 рядов кирпича;
Также еще один нужный параметр, который важно определить, это то, каким будет дымовое отверстие. Его площадь должна соотноситься с площадью топки 1 к 10

Прямой участок трубы должен проходить от 3 до 5 метров, дымовая труба должна быть достаточно широкой. Именно эти показатели обеспечат нормальную и устойчивую тягу.

Если вы сомневаетесь в своих силах и умениях, то лучше воспользоваться готовыми чертежами, где будет все расписано точно и верно.

Кладка

Схема укладки рядов для углового каминаПорядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

Кладка камина, пошаговая инструкция

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к

на этих этапах очень важно контролировать качество используемого раствора

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки

Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

Дымоход камина

Где установить камин?

Где установить угловой камин? Место может быть любое, по вашему желанию, но существуют некоторые критерии, перечислим их:

Монтировать очаг разрешается как на внешней, так и на внутренней стене здания.
Немаловажно правильно определить место выхода дымовой трубы, так как именно этот момент может существенно повлиять на проблему для установки камина.
Если вы решили монтировать камин на внешней стене здания, то вам потребуется получить соответствующие документы, разрешающие выведение дымохода на улицу.
Устанавливая дымовую трубу по стенам деревянного жилища, побеспокойтесь о мерах пожарной безопасности.

Как просто и безопасно сделать угловой камин своими руками?

Постройка коттеджа или загородного дома очень часто подразумевает возведение и камина. Как лучше сделать хороший камин только своими, без помощи,  руками монтаж запланирован в кухонной, столовой или гостиной зоне.

Камин угловой дровяной нуждается в правильном соблюдении особенностей размещения. Тогда в конечном итоге он будет радовать домочадцев, правильно выполнять возложенные на него обязанности. Особенности размещения в частном доме:

  • самым лучшим местом, чтобы  построить хороший угловой и функциональный камин своими собственными руками считается стенка, которая расположена напротив окна. Возможно также установить камин около наружной поверхности, но в таком случае функция обогрева будет снижена;
  • запрещено размещать возле окон, а также рядом возле быстро возгорающихся тканей, материалов;
  • если необходимо будет использовать каминную зону для кулинарных целей, потребуется рассмотреть расположение в непосредственной близости к капитальной внутренней стене.

Оформление жилого пространства каминами угловой конструкции позволяет использовать все помещение на максимум, при этом получить значительную экономию финансовых растрат.

Чертежи-порядовки

Представляем вашему вниманию несколько чертежей угловых каминов. Для удобства все они идут с изображением готового изделия, а также со порядовкой

Для оценки габаритов примите во внимание размер стандартного кирпича, который составляет 250 х 120 х 65 мм

Простой, небольшой угловой камин с широкой топкой, объемным квадратным порталом, обрамленным полуколоннами, займет минимум места гостиной. Отличный проект для современно обставленных коттеджей.

Более массивная модель с низким порталом удлиненной формы, вместительной горизонтальной полкой. Классический дизайн.

Порядовка высокого камина с полукруглым топочным отверстием напоминает традиционную печку из русских сказок.

Устройство каминов

Как сделать своими руками угловой камин? Предварительно необходимо разобраться в его конструкционных особенностях, то есть из каких компонентов он состоит. Самыми важными элементами считаются топливник, портал и дымоход. Кроме озвученных частей, камин сложно представить без надежного и прочного основания. Давайте рассмотрим детальнее все внутренние компоненты конструкции.

Топливник

Топочная камера считается основным компонентом. В большинстве ситуаций она выполняется из чугуна или термостойкого металла. В последнем случае на внутренней части размещают чугунные пластины, шамоты или вермикулит.

Топливники бывают:

  • закрытыми;
  • открытыми.

Отсутствие дверей снижает эффективность конструкции. Потому в настоящее время популярны закрытые камины, например, с дверкой из жаростойкого стекла.

Дымоход

Не менее важная часть камина из кирпича своими руками – дымоход. Он соединяется с топкой с помощью специального патрубка. В большинстве случаев сегодня используют термокерамику, жаростойкую сталь для производства дымоходов. Такие материалы оснащены многослойной термоизоляцией. Потому эксплуатация комфортна и полностью безопасна.

Основание

Каминное основание – место, которое располагается непосредственно под топливной камерой. До его обустройства необходимо на подготовленный фундамент разместить двухслойную гидроизоляцию. Для этого подходят кровельный картон со специальной пропиткой или рубероид.

Портал

Построить угловые камины своими руками без облицовки не выйдет. Портал считается внешностью любого камина, он демонстрирует принадлежность к дизайнерскому стилю. В наше время очень часто каминная облицовка выполняется из дорогого гранита, туфа, стальных модулей. Актуальным решением считается мозаика из красочного стекла, каменная кладка, керамические плиты.

Технология каминной кладки

Любые печи и камины выкладываются с соблюдением определенных требований, отличающихся от технологии возведения обычных стен из кирпича. Правила следующие:

  1. Каждый ряд углового камина сначала складывайте как конструктор, без применения раствора. Тщательно подрезайте и подгоняйте кирпичи друг к другу на сухую.
  2. Перед нанесением раствора погружайте керамический кирпич в емкость с водой на 2—3 минуты, давая выйти пузырькам воздуха из пор. Огнеупорный камень замачивать не требуется, достаточно протереть поверхности от пыли.
  3. Для скрепления керамических кирпичей используйте глиняно-песчаный раствор, шамотные камни ставьте на «Мертель МШ-28». Не превышайте толщину шва 5 мм и не связывайте шамотную кладку с обычной.
  4. После установки кирпич разрешается пристукивать, а двигать в горизонтальной плоскости крайне нежелательно. Выдавливаемый по бокам раствор убирайте кельмой.
  5. Строго выдерживайте горизонталь при кладке каждого ряда. Для этого применяйте шнур и строительный уровень.
  6. Не допускайте отклонений от вертикали, постоянно проверяя стенки с помощью отвеса и того же уровня.

Чтобы на внутренних стенках углового камина оседало поменьше сажи, поверхности стоит максимально выровнять. Мастера пользуются простым приемом: уложив 3—4 ряда, протирают стенки изнутри влажно тряпкой и таким образом замазывают швы. Основные приемы кладочных работ продемонстрированы в видеосюжете:

Первая растопка выполняется спустя 2—3 дня, когда раствор окончательно высохнет. Из-за сырости в дымоходе возможно образование воздушной пробки, удаляемой путем прогрева вертикального канала.

Устройство каминов

Как сделать своими руками угловой камин? Предварительно необходимо разобраться в его конструкционных особенностях, то есть из каких компонентов он состоит. Самыми важными элементами считаются топливник, портал и дымоход. Кроме озвученных частей, камин сложно представить без надежного и прочного основания. Давайте рассмотрим детальнее все внутренние компоненты конструкции.

Топливник

Топочная камера считается основным компонентом. В большинстве ситуаций она выполняется из чугуна или термостойкого металла. В последнем случае на внутренней части размещают чугунные пластины, шамоты или вермикулит.

Топливники бывают:

  • закрытыми;
  • открытыми.

Отсутствие дверей снижает эффективность конструкции. Потому в настоящее время популярны закрытые камины, например, с дверкой из жаростойкого стекла.

Дымоход

Не менее важная часть камина из кирпича своими руками – дымоход. Он соединяется с топкой с помощью специального патрубка. В большинстве случаев сегодня используют термокерамику, жаростойкую сталь для производства дымоходов. Такие материалы оснащены многослойной термоизоляцией. Потому эксплуатация комфортна и полностью безопасна.

Основание

Каминное основание – место, которое располагается непосредственно под топливной камерой. До его обустройства необходимо на подготовленный фундамент разместить двухслойную гидроизоляцию. Для этого подходят кровельный картон со специальной пропиткой или рубероид.

Портал

Построить угловые камины своими руками без облицовки не выйдет. Портал считается внешностью любого камина, он демонстрирует принадлежность к дизайнерскому стилю. В наше время очень часто каминная облицовка выполняется из дорогого гранита, туфа, стальных модулей. Актуальным решением считается мозаика из красочного стекла, каменная кладка, керамические плиты.

https://youtube.com/watch?v=lXX_gIYYYpk

https://youtube.com/watch?v=IMNsm39DF2k

Материалы и инструменты

Для строительства кирпичного камина можно использовать полнотелый кирпич, однако внутреннюю отделку необходимо выполнять только при помощи специального огнеупорного кирпича. Такой материал отличается высоким показателем устойчивости к длительному воздействию высоких температур и их перепадам, а также воздействию химических компонентов, которые возникают в результате горения. Кроме того, огнеупорный кирпич разогревается медленно и долго сохраняет тепло.

Для приготовления раствора рекомендуется использовать специальную огнеупорную смесь, которую можно купить в строительном магазине или приготовить самостоятельно. Наиболее простой вариант смеси состоит из глины с песка. Соотношение между компонентами рассчитывается опытным путем. Готовая смесь должна иметь консистенцию густой сметаны. Использовать цемент для кладки камина не рекомендуется. Его можно добавлять в небольшом соотношении в смесь глины и песка только при строительстве основания.

Для приготовления раствора для основания или боковых стенок камина можно использовать любой вид песка. Для участков, на которые будет постоянно воздействовать высокие температуры, следует использовать овражный или карьерный песок. Речной или морской песок слишком гладкий, поэтому будет иметь недостаточное сцепление с глиной. Перед приготовлением раствора песок необходимо просеять и промыть.

Глину для раствора следует предварительно замочить на неделю, ежедневно перемешивая и при необходимости добавляя воду. Если нет времени на длительное приготовление раствора по всем правилам, лучше приобрести готовые огнеупорные смеси.

Для строительства камина с закрытой топкой дополнительно потребуются металлические двери. Чтобы через них был виден огонь, лучше выбрать двери с огнеупорным стеклом. Для камина с открытой топкой, двери не потребуются. Потребуется продувная и прочистная дверь, а также заслонка для регулировки тяги. Для устройства дымохода лучше всего использовать круглую трубу. Можно выбрать практически любой металл, но оптимальным решением станет нержавеющая сталь.

Для внешней отделки можно использовать декоративную штукатурку, огнеупорную керамическую плитку, декоративный камень. В некоторых случаях можно оставить кирпич без декоративной отделки, если камин вписывается в декор помещения. К примеру, для интерьера в стиле лофт.

Постройка кирпичного камина выполняется при помощи таких инструментов:

  • мастерок;
  • строительный уровень;
  • лопата;
  • рулетка;
  • емкость для замеса раствора;
  • шлифовальная машинка;
  • отвес.

После подготовки необходимых инструментов и материалов, а также необходимых планов и чертежей можно переходит к непосредственному строительству камина.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ленинградская стройка
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
