Двухскатная крыша своими руками: конструкции с мансардой и без, инструкция как сделать, видео, фото

Расчеты

Расчет происходит с учетом нагрузки на каждый элемент каркаса. От полного веса крыши зависит глубина фундамента. Для создания схемы строительства необходимо знать, как правильно рассчитать двухскатную крышу для гаража.

Определившись с углом ската, рассчитывают высоту конька	Учитывая треугольную проекцию крыши с фронтальной стороны, расстояние от основания крыши до верхней точки конька вычисляется геометрической формулой: h= 0,5*b/tg(?/2), где b – расстояние между боковыми стенами, ? – градус уклона крыши. Для создания чердачного помещения достаточно полтора метра в высоту с уклоном в 20-30 градусов.
Рассчитав уклон и высоту конька, определяются с длиной стропил	Для этого пользуются следующей формулой: I=0,5*b/sin(?/2), где b – расстояние между боковыми стенами, ? – градус уклона крыши. Длина определяет вид стропильного каркаса и количество материала. Для защиты стен от намокания к расчетной длине стропил добавляют 30-50 см, и называют это карнизный свес.
Длина стропил изготавливается в 6 метров	В случае необходимости удлинения, нарост производят с помощью гвоздей или болтов.

Расчет крутизны скатов

От выбранного угла наклона плоскости зависит выбор кровельного материала. Стандартный угол составляет 20-30֯. Наклон дает возможность применять различный кровельный материал, кроме металлочерепицы — для нее угол делается не менее 35֯.

Расчёты угла скатов.

Расчет возможной нагрузки

На стропильную систему крыши действуют нагрузки, которые не стоит оставлять без внимания при расчетах.

Нагрузка постоянного действия. К ним относится сама конструкция с возможными дополнительными элементами, обрешётка, гидроизолирующие материалы и кровельный покров. При расчете цифры лучше увеличивать на 5-10% для того, чтобы был запас прочности. Масса кровельного материала не должна превышать 50 кг на 1м2.
Переменные нагрузки. К ним относятся климатические осадки согласно региону: дождь, снег, ветер.
Индивидуальные нагрузки. Такие данные берутся в расчет в регионах с частыми климатическими перебоями. Воздействие нескольких факторов одновременно вызывает эффект синергии. Скат кровли чем-то похож на парус, поэтому при сильном порыве ветра крыша может разрушиться.

Расчет угла наклона крыши

Угол двускатной крыши рассчитывают с учетом материала, предназначенного для покрытия. Но изготовитель может выдвигать свои требования при монтаже.

Ондулин, профлист, шифер укладывают при наклоне от 20 до 45 градусов.
Мягкую кровлю укатывают с уклоном до 20 ֯.
При увеличении угла объем пространства чердака увеличивается, но также придется потратиться на дополнительные строительные материалы.

Шаг установки стропил

Стропила двухскатной крыши устанавливают на расстоянии от 60 см до 1 метра. Это зависит от кровельного материала, точнее его веса. Число стропил определяется длиной гаражного блока, прибавляя еще одну. Расстояние между стропами не должно превышать одного метра.

Установка и монтаж стропил.

Размер стропил

Для расчета длины элементов конструкции крыши можно воспользоваться теоремой Пифагора – a2+b2=c2. Расстояние между основанием и верхней точкой конька определяется самостоятельно. Также учитывается создание чердачного хранилища. А к полученному результату добавить длину в 60-70 см для карнизного свеса и требуемых запилов.

Производитель деревянных стропил выпускает брус длиной 6 метров. В случае потребности бруса длиннее, потребуется нарост, то есть соединение нескольких частей.

Сечение стропил

В определении необходимых размеров стропил учитываются несколько моментов:

Нагрузка, давящая на конструкцию.
Материал. Это может быть бревно, либо клееный брус.
Длина.
Межстропильное расстояние.

При точной длине стропил, сечение бруса выбирается согласно таблице.

В случае увеличения расстояния между стропилами необходимо брать брус большего сечения, тк как увеличивается нагрузка на конструкцию.

Базовые способы сооружения крыши

Домики для четырехколесных «коней» оснащаются ровно такими же типами крыш, как и дома самих автолюбителей. В технологиях возведения скатных конструкций для гаражей и жилых зданий практически нет отличий.

Высота определяется предпочтениями хозяев и их планами на использование подкрышного пространства. В нем свободно можно организовать мастерскую, комнату отдыха или склад, если несущая способность коробки не будет ввергать в сомнения по прочностным аспектам.

Крутая крыша средств на обустройство потребует больше, чем ее невысокий аналог. Скаты ее солидней по размерам, а элементы стропильного каркаса внушительней. Поэтому даже среди отечественных собственников кирпичных и бетонных гаражей не слишком много любителей высоких конструкций, если не планируется эксплуатация чердака. К необходимости регулярно счищать снег с низко-скатной крыши они относятся весьма благосклонно, как к веской причине лишний разок посетить гараж и навести порядок в личных владеньях.

Утепленная двухскатная крыша гаража позволит существенно сэкономить тепло. Однако без убедительных климатических показателей в регионе строительства повышать теплотехнику строения неразумно. При необходимости укладывают теплоизоляционный материал между стропильными ногами, снизу защищают пароизоляционной пленкой, сверху гидроизоляцией.

Работы проводятся в соответствии с правилами устройства обычных скатных крыш, стропильные системы могут быть выполнены как из древесины, так и из оцинкованного металлопроката.

В зависимости от проектных данных обустраиваемой коробки в сооружении стропильных систем над гаражами используется:

Наслонная технология, согласно которой у верхнего и нижнего края каждой стропильной ноги имеется собственная надежная опора. Низ наслонных стропилин обычно опирается на стенки постройки. Верх — на прочную прогонную систему, опирание которой в свою очередь производится на внутреннюю стенку или ряд опорных столбов внутри гаража. Строительство наслонной стропильной системы начинается с возведения рамы, увенчанной коньковым прогоном. Именно на раму опираются верха попарно установленных стропилин.
Висячая технология, согласно которой стропила опираются только на стенки коробки. Точкой опоры для верхней пятки висячей стропилины служит аналогичная часть зеркально развернутого собрата. Стропильные системы висячей разновидности сооружаются в основном путем установки треугольных ферм, основание которых чаще всего служит потолочной балкой, реже расположенной выше стяжкой. Фермы можно купить в полностью подготовленном к монтажу виде или изготовить самостоятельно.

Стропильные системы наслонной разновидности сооружаются над гаражами, если есть необходимость в перекрытии большого пролета. Например, в гаражах с двумя или более боксами для машин. В таких постройках обычно имеется как минимум одна стена или ряд опорных столбов для поддержания кровельной конструкции. Висячая схема идеально подходит для возведения крыши над строением, рассчитанным на одно авто. Внутренние стенки и опорные столбы в малогабаритных постройках неприемлемы из-за незначительных размеров полезного пространства.

Обе разновидности стропильных каркасов при перекрытии небольших пролетов до 5м включают минимум элементов. Наслонная система состоит из установленных парами стропильных ног и прогонной конструкции, висячая — из ряда стропильных ферм. При увеличении пролетов схема сооружения стропильных крыш усложняется, дополняется подкосами, опорными столбами, дополнительными прогонами бабками, ригелями и т.д.

Заметим, что для устройства крыши с двумя скатами сооружение стропильного каркаса не является условием обязательным. Скаты могут быть сформированы треугольными фронтонами. На покатые стороны фронтонов укладываются слеги – балки, параллельные коньковому прогону и свесам. Бесстропильная методика практикуется преимущественно в деревянном строительстве. Кирпичные и каменные постройки с фронтонами все же принято обустраивать с помощью стропильных ферм, установленных внутри коробки.

Стропильная система вальмовой крыши гаража своими руками (с фото)

Четырехскатная вальмовая крыша отличается своими особенностями. Два ската, расположенные напротив друг друга, трапециевидной формы, а другие два — треугольные. Последние называются вальмами. Стропильная система вальмовой крыши достаточно сложная, в нее входят диагональные (накосные), центральные (рядовые) и угловые (нарожные) стропила.

Для возведения вальмовой крыши в первую очередь проводится разметка и выполняются отметки. По центру всей конструкции располагается конек. Наносные стропила несут на себе основную нагрузку. Их изготавливают из досок такой же толщины, что и у конькового бруса.

Одним концом стропила гаража с вальмовой крышей прикрепляют к коньковому брусу, а другой их конец оказывается за пределами постройки. Центральные стропила располагаются в направлении от каждого конца конька к стенам. По скатам от концов конькового бруса идут промежуточные стропила, однако на вальмах их не должно быть. Крепление коротких стропил выполняется с соблюдением одного и того же угла наклона.

На первом этапе работ по возведению вальмовой крыши своими руками производят установку вертикальных стоек. С их помощью поддерживают вертикальный брус, последующее крепление выполняется по системе укосов. Далее приступают к монтажу диагональных стропил, которые делают одинаковой длины. Свесы кровли должны быть длиной 60—70 см

Необходимо обратить внимание на стыковку конька, вальмы и диагональных стропил

Системой предполагается продуманная установка накосных стропил, а также определенная последовательность монтажа рядовых стропил, во время которого необходимо соблюдать шаг в 60-65 см. Рядовые стропила прикрепляют к мауэрлату и коньку врубкой. Стяжками и ригелями выполняют дополнительную фиксацию.

Как видно на фото, вальмовые крыши покрывают любым видом кровельного материала: это может быть глиняная черепица или рубероид, укладываемые в два слоя.

Односкатные крыши: устройство кровли

Как и строение любой крыши, качественный состав элементов односкатной зависит от финишного покрытия. Количество основных элементов невелико, но требует к себе внимания.

Армопояс (односкатные крыши)

Снижает распирающую нагрузку стропил и способствует равномерному распределению веса всей конструкции. Необходим в обязательном порядке для строений из газобетона, керамзитобетона и кирпичных стен, если строительство ведется в сейсмоопасном регионе.

Односкатные крыши: мауэрлат

Располагается на верхних частях стен в виде брусьев. Соединен с армопоясом или, в случае строения из кирпича, закрепляется через уже забитые или замурованные в стенах анкеры прочной проволокой – не менее 6 мм диаметра. Сами анкеры должны находиться на расстоянии 30 см от торца стены. Если дом деревянный, из двойного минибруса, то роль мауэрлата выполняет верхняя обвязка

Фронтон односкатной крыши

Редко встречается в строительстве односкатных крыш. Его наличие определяется в зависимости от разницы в высоте между двумя несущими стенами.

Система стропил односкатной крыши

Служит основанием для укладки кровли, на нее оказывается основная нагрузка

Важно предусмотреть, чтобы она распределялась равномерно по периметру верхней части всего здания, а давление на узлы не превышало допустимых значений. Для создания используются балки из дерева, сечение которых зависит от площади крыши и количества элементов опоры

Опоры односкатных крыш

Подбираются после вычисления веса конструкции и определения финишного покрытия. Количество определяется углом наклона и длиной пролета.

Обрешетка односкатной крыши

Необходима для укладки и закрепления кровельного покрытия и увеличения несущей способности, чтобы каркас мог выдерживать и собственную тяжесть и противостоять дополнительным нагрузкам: снег, вес человека во время проведения ремонтных работ.

Для битумной черепицы выполняют сплошную обрешетку. Для этих целей используются доски – обрезные или не обрезные, могут применяться панели МДФ. Скат может выступать за границы фронтона, образуя козырек для веранды или террасы.

Изоляция односкатных крыш

Обеспечивает защиту от попадания влаги и промерзания. Прокладывается со стороны чердака между стропилами и закрепляется на обрешетке.

Состоит из рулонных плиточных материалов, которые укладываются изнутри на обрешетку.

Пленочные покрытия, которые укладываются поверх утеплителя и закрепляются строительным степлером.

Служит защитой для верхнего ребра крыши, предотвращая попадание влаги и гниение внутренних элементов пирога.

Ригель односкатной крыши

Вид горизонтальной опоры для элементов несущих конструкций. Элемент распределяет нагрузку стропил между другими балками.

Опоры, которые размещаются в пролетах и увеличивают устойчивость всего каркаса.

Варианты соединения конькового узла стропильных ног

Конек – один из главных и самых нагруженных элементов стропильной системы. Узел имеет несколько вариантов соединения, выбирать конкретный следует в зависимости от общих параметров крыши.

Соединение встык с деревянной или металлической накладкой. Универсальное соединение, используется как с поддерживающим прогоном, так и без него.
Соединение в полдерева с металлическим болтом. В настоящее время применяется довольно редко, требует много физического труда и времени.
Внахлест с фиксацией гвоздями или болтами. Таким способом стропила фиксируются только на небольших хозяйственных пристройках. По несущим параметрам занимают последнее место. Болтовое соединение дает возможность стропильным ногам совершать незначительное колебательные движения в зависимости от усадки фронтальных стен.

При большой длине скатов коньковый брус лучше не использовать, а вместо него ставить два параллельных прогона и ригели-затяжки. Такую конструкцию легче делать, она более устойчивая и безопасная.

Для висячей кровли следует выбирать самые надежные способы соединения стропильных ног, эти системы имеют минимальное количество дополнительных упоров.

Особенности конструкции

Предназначение любого гаража – это защита от внешних воздействий автотранспортного средства. Дождь, снег, ветер способны довольно быстро испортить внешний вид машины, а для мотоцикла, стоящего на улице, такие воздействия просто губительны. Из-за излишков влаги коррозионные процессы на металлических изделиях начинают проходить довольно быстро, разрушая металл. Именно поэтому гараж должен быть качественным, не иметь протечек.

Ремонт крыши гаража

Крыша на гараже может быть односкатной или двухскатной. Это самые распространенные варианты. В первом случае сделать кровлю проще всего – она представляет собой один скат, опирающийся на стены строения с разной высотой. Угол наклона может быть разным (до 60 градусов) – обычно этот показатель зависит от климата в регионе, розы ветров, выбранного кровельного покрытия.

Устройство крыши гаража

Гидроизоляция крыши гаража

На заметку! Кровля с одним скатом обычно сооружается в том случае, если нет необходимости создавать чердак.

Кровельный материал укладывается на стропила из дерева. Высота перепада рассчитывается по формуле H = D х tan a, где D – ширина гаража. Последний показатель выбирается согласно таблице Брадиса. Дерево для стропил должно быть обработано антисептическими составами, которые защитят материал от воздействия биологических организмов, а также рекомендуется покрыть его составами, снижающими вероятность возгорания (антипиренами). К категории односкатной крыши можно отнести и кровлю, которая часто встречается на гаражах, построенных из бетона.

Антисептики для наружной обработки древесины

Двухскатная кровля строится в том случае, если гараж планируется оборудовать чердаком. Обычно такая крыша имеет форму треугольника. Каркас представляет собой соединенные под определенным углом стропильные ноги, имеющие опору на стены и в верхней точке их соединения. Высоту конька кровли Н и длину стропил С определить можно по формулам Н = 0,5 х Н (Z:2) и С = 0,5 х Н/sin (Z:2), где Z – величина наклона. Для равносторонней крыши подходит вариант использования теоремы Пифагора.

Гараж с двухскатной крышей

Реже, но все же обустраивается и многоскатная кровля. Однако она уже гораздо сложнее в исполнении, потому редко кто берется строить ее своими руками.

Совет! Для создания крыши на гараже своими руками новичкам рекомендуется остановить свой выбор на простой односкатной кровле.

Таблица. Что еще нужно учесть?

Виды стропильных систем

Существует два варианта конструкции стропильных систем:

с висячими стропилами;
наслонная стропильная система.

Принципиальным различием этих вариантов является точка опоры стропильных ног. Первый вариант предусматривает и соединение их в верхней точке, когда прогон (конёк) опирается на них. Второй вариант обеспечивает более прочный прогон, обладающий несущими функциями, а стропила полностью закреплены на мауэрлате и на коньковом брусе.

Оба варианта активно используются. На практике они мало отличаются друг от друга, поскольку особенности реализации того или иного типа напрямую зависят от размеров здания и конструкции несущих стен. Строительство домов средней величины вынуждает использовать конструкции, имеющие большее сходство с наслонным типом, обеспечивающим большую прочность и жесткость системы. Рассмотрим оба варианта подробнее:

Система с висячими стропилами

Традиционный вариант использования висячих стропил — небольшие дома, с максимальным расстоянием между опорами до 6 м. Это объясняется появлением дополнительной нагрузки — помимо веса кровли и воздействия атмосферных факторов стропила получают самонесущие свойства. При увеличении размеров дома нагрузка становится чрезмерной и требует усиления конструкции.

Особенностью висячих стропильных систем является распирающее усилие, прикладываемое к мауэрлату. Для компенсации этого давления и защиты стен от деформации и последующего разрушения обязательно используются затяжки, расположенные в нижней части стропильных ног. При строительстве нередко прибегают к изготовлению т.н. стропильных ферм, имеющих форму равнобедренного треугольника. Они делаются на земле или собираются непосредственно на верхней части дома и устанавливаются на в виде готовой конструкции. Такой способ несколько ускоряет процесс создания крыши, так как используются однотипные элементы, что позволяет повторять одни и те же операции несколько раз и получать нужное количество элементов.

Наслонная стропильная система

Строительство домов средних и крупных размеров требует создания прочной и жесткой стропильной системы. Вес кровли, снеговые и ветровые нагрузки вынуждают использовать наслонный тип системы. Он отличается, прежде всего, техникой монтажа. Сначала устанавливаются опорные элементы — мауэрлат, лежень, стойки и прогон. Они обладают высокой несущей способностью и предназначены для принятия значительных нагрузок, поэтому изготавливаются из бруса. Стропильные ноги устанавливаются с опорой на мауэрлат снизу и на прогон в верхней части, при большой длине они усиливаются подкосами.

Специалисты отмечают большую надёжность наслонной стропильной системы. При сборке нет готовых частей конструкции, поэтому все работы производятся непосредственно на верху здания. Отсутствует необходимость поднимать тяжелые готовые элементы, наверх подается лишь материал. Каждая планка устанавливается отдельно, что позволяет обеспечить точность и плотность присоединения, избежать некачественного монтажа или ошибок. В сравнении с конструкциями с висячими стропилами, наслонные стропильные системы значительно выигрывают в прочности и позволяют получить более качественную и долговечную опорную конструкцию. В регионах с большими количествами осадков, снежными зимами, сильными порывистыми ветрами, наслонная стропильная система для двускатной крыши намного предпочтительнее и надежнее.

Как выбрать оптимальную конструкцию стропил двускатной крыши

Основной критерий выбора — размер и назначение постройки. Небольшие дома, не имеющие большой площади кровельного покрытия, способны обходиться более легкими опорными конструкциями. Постройки средней величины, крупные строения должны иметь прочную и мощную стропильную систему, способную противостоять давлению снега, ветра, выдерживать вес кровли. Для того, чтобы решить, как правильно сделать крышу, надо выяснить климатические особенности в регионе, количество выпадающих осадков, возможность и частоту сильных ветров, обильных снегопадов и т.д. Эти данные участвуют в расчете, они имеются в таблицах СНиП или в справочной литературе.

При этом, не следует слишком усердствовать и строить чрезмерно мощную стропильную систему для небольшого домика. Необходимо помнить, что мощность — это дополнительный материал, а следовательно — возрастание веса конструкции. Оптимальный выбор позволит получить достаточно прочную и лёгкую систему, не перегружающую фундамент и стены, но полностью обеспечивающую защиту от внешних атмосферных проявлений.

Строительство двухскатной крыши

Строительство двухскатной крыши немного сложнее, чем односкатной, но правильные расчеты и последовательность выполнения работ помогут возвести хорошую и качественную кровлю.

Перед тем, как сделать двухскатную крышу, необходимо ознакомиться с последовательностью работ по ее монтажу:

Выполняется монтаж мауэрлата, для которого выбираются брусья с сечением не менее 15 на 15 мм. Для прочности конструкции выбирается арматура, оснащенная с одной стороны резьбой, вторая же ее сторона бетонируется прямо в стену;
При повышенном уровне влажности, между стеной и мауэрлатом устанавливается гидроизоляционный слой из рубероида;
Стропила крепятся под требуемым углом и фиксируются шурупами;
Между собой скрепление стропил выполняют растяжками;
После установки пароизоляционного слоя выполняется монтаж двух коньков.

Важно! В регионах с большим уровнем снега в зимнее время необходимо выбирать максимальный угол наклона, так как это предотвратит задержку снега на кровле.

На фото гараж с двухскатной крышей и большим углом наклона, который построен своими руками.

Особенности стропильной системы двускатной крыши

Висячая. Для такого каркаса характерно наличие всего двух точек опоры. Верхней опорой служит коньковый прогон, а нижняя часть крепится к мауэрлату. Чаще всего такая конструкция стропил используется для гаражей небольшой площади, на одно машиноместо, или, когда внутри нет несущих стен, которые могут быть использованы в качестве опоры. Такие стропила не работают на распирание – они работают на прогиб. Стабилизацию каркаса выполняют такие элементы системы, как подкосы, бабки, ригель и затяжки. Такую систему используют для перекрытия гаража, ширина которого не превышает 14 метров.
Наслонная. Такая стропильная конструкция имеет дополнительную опору. Обычно эту роль выполняет дополнительная стойка, установленная на внутреннюю сторону несущей стены и перераспределяющая нагрузку, направляя ее основную часть на фундамент постройки. В результате такой каркас работает не только на распирание, а и на прогиб. Уравновешивание стропильной системы происходит за счет применения таких элементов, как стойки, коньковый прогон, ригель, лежень, подкосы и затяжки. За счет использования одной внутренней точки опоры такую стропильную систему можно использовать для перекрытия гаража, ширина которого достигает 28 метров.

Внимание! При расчете стропильного каркаса обязательно необходимо учитывать вес его элементов, так как он также оказывает нагрузку на фундамент постройки.

Особенности монтажа и устройства стропильной системы двускатной крыши показаны в видео:

https://youtube.com/watch?v=bLRDhuI7RQY

Особенности монтажа

Чтобы правильно выполнить монтаж двускатной крыши гаража, необходимо предварительно начертить для себя небольшой чертеж, в котором указать все размеры и основные параметры. Последовательность работ такова:

Мауэрлат фиксируется анкерными болтами, а поверх него устанавливается слой гидроизоляции;
Производят установку стропильной системы;
Сверху укладывается еще один слой гидроизоляции, а вдоль стропил его фиксируют специальными рейками контр- обрешетки;
Перпендикулярно к укладке стропил устанавливаются рейки или фанера обрешетки. Если кровельный материал будет мягкого типа, то обрешетка выполняется сплошным слоем, если листового – то слой обрешетки выполняется с шагом 50 см;
Следующий слой – кровельный материал, который укладывается внахлест, для обеспечения герметичности и изоляции швов.

После монтажа кровельного материала устанавливается водосток, утепляются и зашиваются фронтоны. Если помещение будет отапливаться, то производится термоизоляция фронтонов и скатов крыши. Чаще всего для этого используют такие материалы, как пенополистирол или базальтовую вату.

Собираясь строить гараж, необходимо очень внимательно отнестись не только к расчету материалов, а и к правильности расчетных работ при проектировании. Это поможет избежать неясностей и ошибок в работе. А при строительстве каждого из элементов строго придерживаться проектной документации, выполняя все четко по плану.

Обустроив крышу для гаража своими руками, можно не только значительно сэкономить семейный бюджет, а и построить надежную защитуную конструкцию, за качество которой можно не переживать. При этом соблюдение технологии и правил монтажа помогут сделать кровлю долговечной и прочной. А правильный выбор дизайна и цветовой гаммы, поможет создать постройку, гармонично дополняющую дом или коттедж, как по стилю, так и по типу используемых материалов, и делающую участок красивым и элегантным.

Что еще почитать по теме?

Плоская крыша для гаража

Необходимо отметить, что такие крыши используются в основном в гаражных кооперативах. Редко их сегодня встретишь на загородных участках, потому что владельцы стараются оформить участок так, чтобы в плане дизайнерского оформления он был идеальным. А для этого необходимо, чтобы крыши хозяйственных построек по конфигурации, кровельному материалу и цвету совпадали с кровлями основных домов. И если крыша дома – скатная, то и гараж должен иметь такую же конструкцию. Во всяком случае, так рекомендуют архитекторы и дизайнеры.

Итак, что собой представляет плоская крыша. Нельзя говорить, что она горизонтальная, потому что отвод дождя и таящего снега надо обеспечить в обязательном порядке. Поэтому у нее есть небольшой уклон в пределах 2-50. Как его сделать.

Начнем с того, что часто гараж с плоской крышей – это постройка из любого строительного стенового материала, на стены которой уложены железобетонные плиты перекрытия. Их устанавливают обязательно горизонтально, чтобы обеспечить равномерное воздействие на стены гаража. А вот уже угол наклона формируют стяжкой из бетонного раствора, который дополнительно заделывает собой стыки между уложенными плитами.

Гараж на даче с плоской крышей Источник volkshaus.ru

Как только стяжка просохнет, на что может уйти не одна неделя, плоскую поверхность покрывают битумными рулонными материалами, которые используют специально для покрытия плоских крыш. Кратко расскажем, как это делается:

Бетонную стяжку очищают от мусора и пыли.
Покрывают битумным праймером, который упрочняет верхний слой бетонной поверхности. По сути, это грунтовка.
Сверху крышу обрабатывают битумной мастикой участками.
На обработанные участки укладывают рулонный битумный материал, к примеру, рубероид. Монтаж проводят поперек кровли, начиная с нижнего края конструкции.
Полосы рулонов укладывают внахлест относительно друг друга со смещением 10-15 см.
Сверху уложенного покрытия еще раз наносят по участкам мастику.
Укладывают второй слой рубероида, только в продольном направлении.

Сегодня для покрытия гаражных крыш можно использовать и другие технологии. К примеру, наплавляемая кровля, это когда рулонный материал укладывается с нагревом открытым огнем. Или мастичные кровли – это когда плоскость покрывается битумно-полимерной мастикой с добавками из каучука или резины. Отличный вариант, прочный с высокими показателями долгосрочной эксплуатации, но дорогой в сравнении с рубероидом.

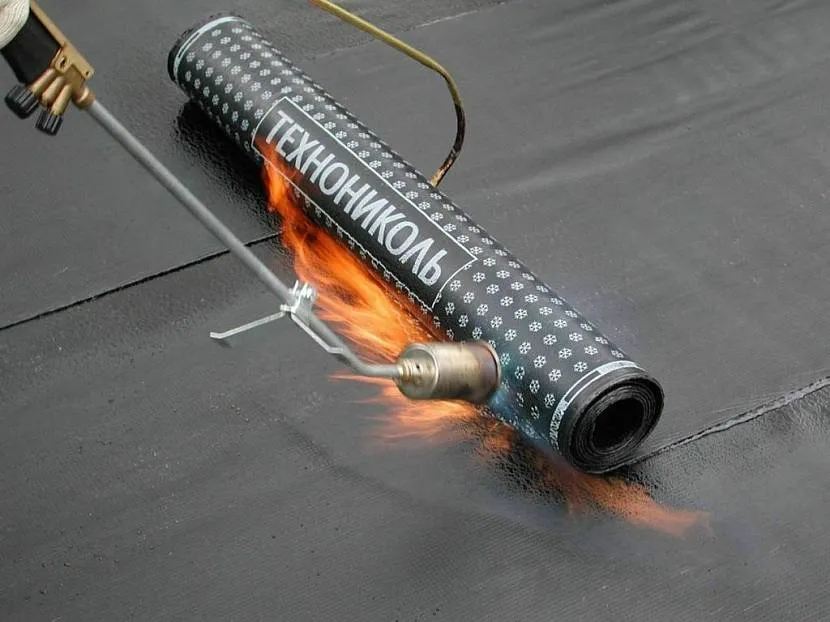

Монтаж наплавляемой кровли на плоскую крышу гаража Источник hi.decorexpro.com

Основные элементы конструкции крыши и их монтаж

Конструкция двускатной крыши состоит из:

Стропильных арок треугольной формы;
Мауэрлата (основание конструкции) на который опираются стропила;
Фронтальных стен;
Обрешетки;
Изоляционного и кровельного материала.

Основание стропильной конструкции

Мауэрлат15х15 смв центре

Под брусья прокладывают рубероид для гидроизоляции. При этом брус укладывают по внутреннему краю или по осевой линии ограждающей конструкции. Деревянное основание жестко закрепляют по всему периметру на наружных стенах анкерными болтами или закладными скобами. Затем размечают гнезда для стропильных ног.

Совет! Мауэрлат можно выполнить из досок, соответствующих размеров. Первую доску крепят к кладке анкерными болтами, а две верхние прибивают длинными гвоздями к нижней доске.

Монтаж несущей конструкции кровли

наслонныхвисячих6 м

Брусья опирают друг на друга в верхней части конструкции и скрепляют затяжкой их нижние части, завершая треугольную конструкцию. Затяжка не позволяет конструкции «расползаться» и оказывать давление на несущие стены.

Стропильную арку можно выполнить с верхней затяжкой. Стропильные ноги крепят к мауэрлату с помощью ползунов. Затяжку поднимают выше, увеличивая нагрузку на растяжение. Система уравновешивается и получается более устойчивой. При этом края стропил выступают за стены гаража.

Сборка и установка стропильных арок

Во время сборки

Вначале устанавливают фронтальные стропильные конструкции, натягивают между верхними точками шпагат, который используют, как ориентир для установки остальных арок. Вертикальное положение арок проверяют отвесом и фиксируют временными опорами.

После закрепления всех стропил к мауэрлату с помощью скоб, устанавливают коньковый брус. Дальше производят монтаж обрешетки под кровельный материал.

Совет! Если длины стропил не хватает для устройства карнизного свеса, его можно выполнить с помощью «кобылок» из досок меньшего сечения.

Обрешетка

Обрешетка крыши — это своего рода конструкция, назначение которой — равномерное распределение нагрузки кровельного материала на стропильную систему.

В зависимости от уклона ската, обрешетка может быть:

Сплошной. Выполняют из листов фанеры или досок. Если уклон крыши меньше 100 градусов, то обрешетку выполняют сплошным методом из листов фанеры или досок. Расчет количества материалов производится по площади скатов с запасом на устройство конька и карниза. Для закупки пиломатериалов обычно прибавляют 10% от расчетной величины. Зазор между плитами сплошной обрешетки – 1 см. Укладку начинают с нижнего ряда. Крепление к стропилам выполняют саморезами, что позволяет корректировать расположение элементов обрешетки после диагональной проверки;
Пошаговой. Для такой обрешетки используют брус размерами 40х50, 50х50, 50х60 мм или откалиброванную по толщине доску сечением не менее 25 мм из хвойных пород дерева, которые меньше подвержены гниению и плесни.

Монтаж обрешетки осуществляется следующим образом:

Гидроизоляционный слой укладывают внахлест и пристреливают его к стропилам с помощью степлера;
Карниз выполняют из бруса большего сечения и крепят его к нижнему краю стропил;
Следующую после карниза линию обрешетки устанавливают через 30 см;
Последующие элементы обрешетки крепят параллельно карнизу с соответствующим шагом (при угле наклона до 150 градусов – 450 мм; свыше 150 градусов – 600 мм);
Брусья по длине соединяют на пересечении со стропилами, загоняя саморез под углом в 450;
Дополнительную обрешетку на венце кровли устанавливают на 10 см ниже оси конька;
Ветровые доски закрепляют на торцевых стропилах на 3–4 см выше уровня обрешетки;
Диагональными измерениями проверяют геометрию обрешетки и корректируют при необходимости расположение отдельных элементов.

Кровельное покрытие

саморезами

Чем круче скат, тем меньше размер захода одного ряда на другой. По горизонтали заход составляет не менее одной волны профиля.

Обратите внимание! Перед укладкой кровельных листов крепят фартуки вокруг вытяжных труб и устраивают водосток.

Кровельные работы завершают закрытием конька и фронтонов крыши. Выполняют эти элементы из того же материала, что и все покрытие кровли или из металла соответствующей толщины.Изнутри крышу утепляют и прокладывают пароизоляционный слой.

Как правильно сделать двускатную крышу узнаете из этого видео:

https://youtube.com/watch?v=iU3F2XA5i6o
