Как сделать расчет водостока правильно

Калькуляторы онлайн от производителей

Для тех, кто малознаком с системой водоотведения, но хочет самостоятельно рассчитать и смонтировать водостоки, производители предлагают услуги онлайн калькуляторов расчета количества необходимых деталей.

Рассчитать количество деталей при помощи такой программы достаточно просто. Нужно ввести исходные данные:

• длину;
• ширину;
• высоту;
• ширину карнизного свеса;
• тип (односкатная, двускатная, четырехскатная, фигурная);
• материал фасада дома (для подсчета и выбора типа креплений хомутов сливных труб).

После того как данные введены, нажать кнопку «рассчитать». Программа произведет подсчеты и выдаст рекомендации по типу системы и количеству требуемых деталей. Все просто и удобно.

Ниже представлены ссылки на калькуляторы известных производителей систем водоотведения:

1. Grandline
2. Vestmet
3. Prof-listi
4. Docke- расчет количества и стоимости
5. Alta-profil
6. Galeco

Немного о водосточной системе

Для начала о том, какой может быть водосточная система. Всего существует два основных вида: неорганизованная и организованная. Первый вариант заключается в том, что вода будет просто стекать по скатам крыши на отмостки здания. Достоинство такого метода в том, что он дешевле, ведь для него не требуются желоба, воронки, крюки и трубы. В то же время есть много недостатков:

• Вода, льющаяся с крыши, ускоряет разрушение стен, отмостков и цоколя;
• Фундамент от излишней увлажнённости изнашивается гораздо быстрее;
• Если есть подвальное помещение, то оно будет затапливаться.

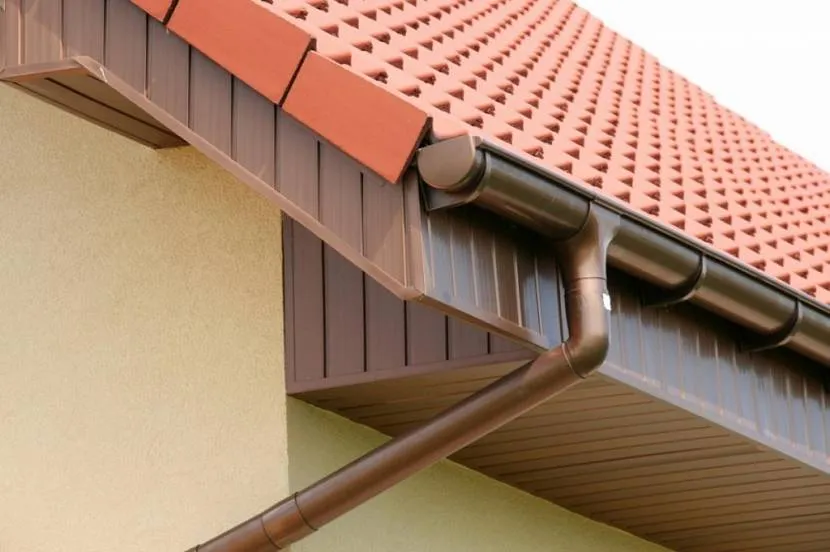

Другое дело – организованная водосточная система. Она представляет собой целый комплекс специальных желобов, труб и переходников, с помощью которых вся влага с кровли отводится в определённые места.

Организованная водосточная система состоит из специальных водопроводных узлов Источник moskvacenter.com

Достоинство организованной водосточной системы в том, что она препятствует попаданию воды на конструктивные элементы сооружения, ведь по трубам она вся стекает в отведённое для этого место.

Считается, что кроме всего прочего, водосточная система несёт и эстетическую функцию, так как дом без неё имеет незаконченный вид.

Мы поговорим о расчёте именно организованной водосточной системы.

Расчет количества элементов ливневой системы

Определившись с сечением ливневки, нужно рассчитать необходимое количество элементов системы. Такие подсчеты необходимы, чтобы монтаж производился без задержек и в то же время не приобрести лишние аксессуары. Чтобы произвести расчет водостока, достаточно знать несколько основных размеров:

• длину карниза по периметру дома;
• высоту стен здания.

Согласно этим размерам, а также используя данные, полученные в результате предыдущих расчетов, легко можно произвести количество необходимых материалов своими руками:

Произвести подсчет необходимого количества желобов довольно легко. Эти элементы ливневки имеют стандартные размеры. Длина металлических желобов составляет 2 метра, а пластиковых – 3 и 4 метра, в зависимости от производителя. Таким образом, зная длину карниза, легко найти нужное количество желобов. При получении промежуточных значений, например, 15,5 метра, нужно брать в большую сторону, то есть 16 метров желоба.

Угловые желоба и соединительные элементы. Количество угловых желобов внутреннего и наружного исполнения равно количеству углов крыши. Этот показатель зависит от сложности конструкции и количества скатов кровли. Соединительные элементы подсчитываются по количеству прямых и угловых желобов, а также воронок.

Совет! Соединительных элементов понадобится на одну единицу меньше, чем количество воронок и желобов. Например, для соединения трех желобов понадобится два соединительных элемента.

• Заглушки необходимы, если производится расчет водосточной системы не замкнутого типа. Такие аксессуары устанавливаются на торцы крайних желобов и предотвращают перелив дождевой воды. При обустройстве замкнутой ливневой канализации, заглушки не нужны.
• Количество воронок зависит от того, сколько будет водосточных труб. Устанавливается по одной воронке на каждую трубу. Чаще всего установку водосточных труб и воронок производят по углам дома. Но в некоторых случаях выгоднее установить одну трубу по центру фасада. В таком случае, водосточную трубу и воронку следует взять больше расчетного диаметра.

• Метраж водосточных труб рассчитывается умножением высоты дома на количество стояков. Крепление труб к фасаду дома осуществляется при помощи монтажных хомутов, из расчета два крепления на 1,5–2 метра трубы.
• Произвести расчет количества специальных креплений для воронок и желобов довольно легко. На каждую воронку устанавливается по два кронштейна. Шаг между кронштейнами для крепления желобов должен составлять 50–60 см.

Совет! Крепления (кронштейны) – самые недорогие элементы конструкции. Поэтому их лучше взять с небольшим запасом.

Рассмотренный материал наглядно демонстрирует легкость, с которой можно рассчитать и своими руками смонтировать водосточную систему для частного дома. Для этого не требуются особые навыки и глубокие познания инженерных нюансов, достаточно самостоятельно произвести некоторые замеры и подсчеты.

Размеры водосточных систем

Главное, что необходимо знать при подборе водостока – это какие параметры подходят для конкретной кровли. Стандартными считаются следующие характеристики:

• размеры водосточного желоба – диаметр 9-19 см, длина 3 м;
• размер вертикального водоотвода – диаметр 7,5-11 см, длина 3-4 м.

Стоит знать, что подбор диаметра легко сделать исходя из площади кровли. В частности, на скатные крыши с площадью до 30 кв.м можно применять трубы диаметром в 7,5 см и лоток минимального размера, то есть 9-10 см. При наличии кровли площадью 30-50 кв.м рекомендуется использовать трубу, диаметр которой 8,7 см, а сечение желоба 10-12 см. Конечно, при необходимости монтировать водосток для строения, кровля которых площадью более 150 кв.м, стоит использовать максимальные габариты водосточных труб и желобов. Специалисты приводят следующую зависимость диметра труб от размера водоприемных лотков, а также от площади скатов:

Диаметр трубы	Диметр желоба	Площадь кровли
7,5 см	9-10 см	до 30 кв.м
8,7 см	10-12 см	30-50 кв.м
10 см	12-15 см	50-125 кв.м
11 см	15-19 см	свыше 125 кв.м

Если же кровля дома более 200 кв.м либо имеет довольно сложную конфигурацию, то стоит увеличить количество стояков. То есть на простых кровлях с небольшой площадью, можно устанавливать вертикальные водоотводы с шагом 1 труба на 10 м фасада, если же кровля отличается сложной конфигурацией и большими размерами, то рекомендуется уменьшить шаг до 1 трубы на 5 м фасада. При недостаточном количестве стояков и при выборе неподходящего диаметра труб и желобов, а также при большом количестве талых либо дождевых вод, водосточная система не будет справляться со своей основной функцией.

Что касается, такого параметра, как длина водосточного желоба, то исходить стоит из того, что водосборный лоток должен располагаться на наружной стороне скатов всей кровельной системы. Разумеется, что даже для небольших строений необходимо монтировать сборную конструкцию, состоящую из отдельных желобов, соединительных прямых и угловых элементов, а также торцевых заглушек. Это связано с тем, что стандартным считается параметр длины желоба 3 м, а длина водосточной трубы 3-4 м. Если же требуется более мелкие элементы, то их легко нарезать или распилить самостоятельно, используя инструменты, соответствующие типу монтируемого материала. В том случае, когда необходимы изделия больше стандартной длины, ширины, высоты или сечения, то всегда можно рассмотреть такой вариант, как водосточная система на заказ. Зная основные параметры водоотводов, легко произвести расчет для конкретного строения.

Видео по теме:

Особенности расчета водосточных желобов и труб

При обустройстве наружного водоотвода следует тщательно обследовать все здание на наличие архитектурных особенностей, выступающих частей и впадин. Водосточная система не должна портить внешний облик здания, поэтому если она гармонично не вписывается на фасаде, её следует спрятать с тыльной стороны. Для этих целей используют многочисленные аксессуары, которые массово сегодня выпускаются.

Расчет водосточной системы необходимо всегда начинать с измерения площади крыши, с которой будет удаляться вода. Это можно достаточно просто выполнить, зная самые простые геометрические формулы. Номинально можно принять, что труба для стока воды диаметром 100 мм способна эффективно работать на площади крыши до 220м 2 .

Расчет сечения водосточного желоба выполняют с учетом угла ската крыши, чем он круче, тем высота борта у желоба должна быть выше. Это связано в первую очередь с увеличением площади сбора осадков, которые являются основным источником воды. Количество желобов подбирается исходя из периметра карниза и предлагаемых на рынке комплектующих. Так, большинство пластиковых желобов имеет длину 3 или 4 метра, а оцинкованных — 2 метра. Если длина карниза составляет 10 метров, тогда нам потребуется 5 оцинкованных желобов или 2 штуки по 4 метра и один на 3 метра в случае пластиковых деталей.

Важно знать, что количество соединительных муфт для желобов всегда ровно на одну единицу меньше, чем самих желобов. Подсчет количества крепежных крюков ведут по следующей формуле :

Подсчет количества крепежных крюков ведут по следующей формуле :

где N – количество крюков;

L – длина карниза;

0,6 – рекомендованный нормативной документацией шаг между крюками.

Подсчет количества водосточных труб можно найти, используя формулу :

где N – количество водосточных труб;

Н_{карниза} – высота от земли до карниза;

Н_изгиба – высота изгиба трубы;

L_{вставки} – длина вставки воронки;

L_трубы – длина водосточной трубы (обычно 3 или 4 метра).

Важно знать, что для крепления каждого отрезка водосточной трубы следует использовать как минимум два хомута

Чтобы выполнить расчет внутреннего водостока по сечению трубы, необходимо определить максимальное количество воды, которое может поступить с крыши. С этой целью измеряют геометрические параметры кровли (длину и ширину) и умножают на максимальное количество осадков, определенное для данной местности

В большинстве случаев используют упрощенную формулу, приняв во внимание, что на 1см 2 сечения водосточной трубы приходится порядка 1 м 2 кровли

Расчет водосточной системы СНиП регламентирует с учетом влияния очень большого количества факторов, среди которых :

• количество атмосферных осадков в году;
• климатическая зона и максимальная отрицательная температура;
• площадь крыши;
• наличие дождевой канализации;
• другие факторы.

Своевременно сделанный грамотный расчет водостока для крыши позволяет сэкономить значительные денежные средства на оптимизации количества закупаемых частей системы водоотвода.

Расчет площади крыши

Для расчета площади крыши необходимы лестница, рулетка, лист бумаги и знание геометрии в объеме школьной программы. Методика расчета заключается в мысленном разбиении крыши сколь угодно сложной топологии на элементарные геометрические фигуры — треугольники, прямоугольники, трапеции. После этого измеряется сторона каждой фигуры, вычисляются их площади, суммируются полученные цифры.

Полученная в результате измерений и расчетов площадь крыши (водосборная площадь) будет использована в дальнейшем в формулах расчета систем водостока. Площадь каждого ската крыши необходимо записать отдельно, эти цифры пригодятся

Элементы водоотвода ↑

Сначала нужно выяснить – какие элементы должны быть включены в обвязку водоотлива крыши. Самая простая схема должна включать в себя следующие компоненты.

1. Желоб. Предназначен для сбора атмосферных осадков, стекающих с поверхности кровли.
2. Воронка. Устанавливается в желоб и служит для удаления влаги из его емкости.
3. Труба. Крепится вертикально и необходима для дальнейшей транспортировки воды в систему переработки или хранения.
4. Дополнительные элементы — крепежные кронштейны, угловые повороты желобов, заглушки, тройники, наконечники труб т.д.

До того, как рассчитать водостоки, нужно проанализировать конфигурацию кровли. В зависимости от этого можно сделать замкнутый (опоясывающий) водосток или состоящий из отдельных компонентов.

Это определяется формой кровли – для стандартных двухскатных конструкций устанавливают 2 водостока, не соединенных между собой. Для вальмовой обязательно монтируется замкнутая система каналов.

Также немаловажным является материал изготовления элементов. Традиционно применяют оцинкованные изделия. хотя в последнее время большую популярность приобрели пластиковые модели .

Оцинкованные ↑

Основным преимуществом является стойкость к перепаду температур и минимальное температурное расширение. Однако для них свойственна основная проблема всех металлических материалов – подверженность ржавлению. Современные модели покрывают защитным слоем из пурала или пластизола. Таким способом увеличивается срок службы компонентов.

Пластиковые ↑

Характеризуются небольшим весом и удобным пазовым способом соединения с дополнительной клеевой обвязкой. Недостатком является низкая механическая прочность и высокий коэффициент линейного температурного расширения.

Виды водосточных систем

Для устройства коммуникации оттока дождевой воды с крыши дома используют три типа конструкций:

• Неорганизованная коммуникация отвода осадков. Здесь подразумевается отведение стоков с крыши естественным путем. Чаще всего устраивают такой вариант для домов с небольшой по площади односкатной крышей. Вода стекает самостоятельно непосредственно в грунт, что не особо хорошо для фундамента постройки.
• Организованная внутренняя система. Здесь используются все элементы коммуникации для отведения сточной ливневой воды. Только их прокладка осуществляется в подкровельном пространстве дома. Такая конструкция хоть и надежная, но более сложная в монтаже и более дорогостоящая.
• Организованная наружная коммуникация для отведения стоков. В этом случае подразумевается устройство стандартной системы водоотведения с прокладкой желобов и туб нужного диаметра по внешним краям скатов крыши.

Выбор материала изготовления: какие водостоки устанавливать ↑

Изделия из оцинкованной стали не стоит рассматривать для монтажа на жилой дом. Низкая стоимость материалов не сделает установку дешевле: для монтажа потребуется много времени, а герметично собрать изготовленные кустарным способом детали – практически невозможно. Сталь, покрытая тонким защитным слоем оцинковки, начнет ржаветь через 2 – 3 года, придется устанавливать новую систему. Современные бюджетные водостоки изготавливают:

Из пластика – ПВХ.

Из металла в полимерном защитном покрытии.

Эстетичный вид и приемлемая цена: преимущества пластиковых водостоков

Водостоки из пластика: в каких случаях стоит устанавливать ПВХ систему ↑

Недорогие пластиковые детали могут без поломок служить десятилетиями. Изготавливают компоненты из поливинилхлорида – полимера на основе акриловых смол. Желоба и трубы имеют сверхлегкий вес, удобны в транспортировке и не требуют специальных навыков при монтаже.

Элементы пластиковой системы

Отлично подойдут пластиковые системы для установки на невысоких одноэтажных жилых домах, хозяйственных постройках, гаражах, дачных домиках. Монтируются на старые кровли с крепежом на ветровой доске. Производители рекомендуют ПВХ для организации водостока на крышах мансардных этажей: пластиковые лотки практически бесшумные, в отличие от металлических.

Материал достаточно хрупок и не отличается прочностью. Подвержен механическим повреждениям, особенно при низкой температуре воздуха. Поэтому при выборе системы для установки пластикового водостока для крыши в регионе с холодным климатом стоит предусмотреть одновременный монтаж греющего кабеля. Кровельное покрытие обустраивают с обязательным наличием снегозадержателей, чтобы снизить риск поломки водостока при схождении снега.

Водостоки из металла с полимерным слоем относятся к средней ценовой категории. Изготавливают детали из сплава стали, сверху наносят несколько слоев полимера для защиты короба от воздействия воды. При расчете водосточной системы следует учесть и цену монтажа: устанавливать самостоятельно металлопластиковые детали сложно. Желоба имеют достаточно большой вес, монтировать на высоте лотки в одиночку нельзя.

Металлопластиковый водосток: детали

При сборке необходим специальный инструмент и навыки работы с металлом: металлопластиковые детали нельзя резать болгаркой или насадкой на дрель. Полимерное покрытие чувствительно к температуре, при перегреве оно отслаивается. Также металлопластиковые изделия требуют аккуратного обращения при погрузке и транспортировке: поверхность должна быть закрыта. Царапины на полимере – это проводники воды на металлическое основание, соответственно, в точках повреждений быстро образуется ржавчина.

Металлопластик – оптимальный выбор для:

Сборки водоотвода для загородных коттеджей большой площади и высоты.

Монтажа лотков на стропильные доски – допускается увеличение интервала между креплениями до 90 см.

Установки в сложных климатических условиях.

Подготовительные работы или с чего начать?

Главная задача водостока — отвод воды с крыши дома. Для нормальной работоспособности системы важна её пропускная способность, поэтому первым пунктом расчета водостока является выбор типа системы, а также диаметра труб, желобов.

Как правило, в небольших частных домах используется наружная система 120х90, где 120 — диаметр желоба, 90 — водоотводящих труб.

Для больших коттеджей и домов, предпочтительнее использовать систему 150х100. Её пропускной способности достаточно для того, чтобы нормально функционировать даже в сильный ливень.

Существуют формулы точного расчета объема дождевых вод в зависимости от площади крыши, региона, интенсивности осадков, но обычным гражданам вникать в такие тонкости необязательно.

Достаточно знать общую площадь крыши, спланировать расположение сливных труб и, основываясь на эти данные, выбрать диаметр элементов водостока.

Исходные данные

Для правильного расчета и выбора водосточной системы необходимо:

Измерить высоту дома. Замер производится при помощи строительной рулетки. Измеряется расстояние от отмостки (земли) до края карниза.

Измерить длину карниза со всех сторон крыши

Важно знать длину каждого ската, так как от этого зависит точность расчетов необходимого количества элементов конструкции.

Рассчитать общую площадь кровли. Основываясь на полученные данные можно оптимально подобрать систему водоотведения.

Посчитать количество наружных и внутренних углов крыши.

Расчетная площадь сбора желобов в зависимости от диаметра и расположения сливных труб.

Желоб диаметром 110 мм при установке сливной трубы по центру ската способен обслуживать до 177 м2. Желоб аналогичного диаметра при сливной трубе, установленной по одному краю ската, обслуживает до 89 м2. Желоб диаметром 120 мм, способен принимать воду с площади 238 м2, а 150-й с 380 м2.

Установив сливную трубу по одному краю ската с желобом 120 мм, можно обеспечить отвод воды с кровли площадью 118 м2, а 150-й в аналогичных условиях справиться с обслуживанием кровли площадью до 190 м2.

Площадь водосбора сливных труб в зависимости от расположения.

Труба диаметром 70 мм, при установке по центру ската обслуживает до 217 м2 кровли.

Установив такую по одному краю, можно обеспечить водоотведение с площади до 149 квадратов. 90-я труба при центральном расположении способна собирать воду с 355, а 110 с 620 метров квадратных.

Сместив 90-ю и 110-ю трубу на один край ската, площадь водосбора снизиться и составит 245 и 423 м2 соответственно.

Согласно рекомендациям, для нормального функционирования

системы, одна сливная секция должна обслуживать не более 12 погонных метров водостока. Если длина водостока на одной стороне дома превышает 12 метров, то нужно устанавливать две или более, в зависимости от общей длины.

Исходя из названия систем водоотведения, можно понять, в чем их отличие. Наружная система монтируется по периметру карниза таким образом, что вода, стекающая с кровли, попадает непосредственно в желоб и далее, за счет уклона, двигается в сторону сливных труб, по которым спускается к земле.

При такой схеме отвода дождевых вод, сливные трубы можно расположить практически в любом месте по периметру крыши, а воду направлять за счет регулировки угла наклона желобов.

Наружная система предпочтительнее для частных домом или многоэтажных с двускатной или вальмовой формой крыши.

Внутренние водостоки монтируются внутри здания, и, как правило, с улицы видны только сливы, желоба вмонтированы в крышу или их может совсем не быть.

Используются такие системы преимущественно для плоских или немного вогнутых крыш с мягкой кровлей. Конструкция может работать по принципу раковины.

Системы внутреннего холодного и горячего водоснабжения

20. Внутренние водостоки

20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий.

Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.

20.2. Воду из систем внутренних водостоков следует отводить в наружные сети дождевой или общесплавной канализации.

Примечания: 1. При обосновании допускается предусматривать отвод воды из системы внутренних водостоков в систему производственной канализации незагрязненных или повторно используемых сточных вод.

2. Не допускается отвод воды из внутренних водостоков в бытовую канализацию и присоединение к системе внутренних водостоков санитарных приборов.

20.3. При отсутствии дождевой канализации выпуск дождевых вод из внутренних водостоков следует принимать открыто в лотки около здания (открытый выпуск); при этом следует предусматривать мероприятия, исключающие размыв поверхности земли около здания.

Примечание. При устройстве открытого выпуска на стояке внутри здания следует предусматривать гидравлический затвор с отводом талых вод в зимний период года в бытовую канализацию.

20.4. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок.

Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания.

Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.

Примечание. На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.

20.5. Присоединение к одному стояку воронок, расположенных на разных уровнях, допускается в случаях, когда общий расчетный расход по стояку не превышает величин, приведенных в табл. 10.

Диаметр водосточного стояка, мм

Расчетный расход дождевых вод на водосточный стояк, л/с

20.6. Минимальные уклоны отводных трубопроводов следует принимать: для подвесных трубопроводов 0,005, для подпольных — в соответствии с требованиями разд. 18.

20.7. Для прочистки сети внутренних водостоков следует предусматривать установку ревизий, прочисток и смотровых колодцев с учетом требований разд. 17. На стояках ревизии необходимо устанавливать в нижнем этаже зданий, а при наличии отступов — над ними.

Примечание. При длине подвесных горизонтальных линий до 24 м прочистку в начале участка допускается не предусматривать.

20.8. Присоединение водосточных воронок к стоякам следует предусматривать при помощи компенсационных раструбов с эластичной заделкой.

20.9. Расчетный расход дождевых вод Q, л/с, с водосборной площади следует определять по формулам:

для кровель с уклоном до 1,5% включительно

(34)

для кровель с уклоном свыше 1,5%

(35)

В формулах (34) и (35):

F — водосборная площадь, кв.м;

— интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 20 мин при периоде однократного превышения расчетной интенсивности, равной 1 году (принимаемая согласно СНиП 2.04.03-85);

— интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 5 мин при периоде однократного превышения расчетной интенсивности, равной 1 году, определяемая по формуле

(36)

здесь n — параметр, принимаемый согласно СНиП 2.04.03-85.

20.10. Расчетный расход дождевых вод, приходящийся на водосточный стояк, не должен превышать величин, приведенных в табл. 10, а на водосточную воронку определяется по паспортным данным принятого типа воронки.

20.11. При определении расчетной водосборной площади следует дополнительно учитывать 30% суммарной площади вертикальных стен, примыкающих к кровле и возвышающихся над ней.

20.12. Водосточные стояки, а также все отводные трубопроводы, в том числе прокладываемые ниже пола первого этажа, следует рассчитывать на давление, выдерживающее гидростатический напор при засорах и переполнениях.

20.13. Для внутренних водостоков надлежит применять пластмассовые, асбестоцементные и чугунные трубы с учетом требований пп. 17.7, 17.9.

На горизонтальных подвесных линиях при наличии вибрационных нагрузок допускается применять стальные трубы.
