Изготовление слухового окна на крыше своими руками

Изготовление каркаса слухового окна

Перед тем как сделать слуховое окно нужно, как всегда, составить план и чертежи. Слуховое окно должно не только выполнять свои функции по освещению мансардного помещения, но и служить украшением дома.

Не обязательно располагать окна стройными рядами, они с успехом могут располагаться и в несколько рядов. Нижний край слухового окна располагают на высоте 0,9м от пола мансарды, высота верхнего края окна может находиться на двух метрах и выше, как позволяет потолок мансарды. Чем выше расположено слуховое окно, тем больше дневного света получает мансардное помещение.

Каркас слухового окна своими руками устраивается одновременно с устройством стропильной системы крыши. В конструкции слухового окна есть свой конек, если крыша двухскатная, свои стропила и обрешетка. По сути – это настоящая крыша в миниатюре.

В процессе возведения стропильной системы в местах расположения будущих слуховых окон предусматриваются проемы, которые ограждаются стропильными ногами повышенной прочности, поскольку они будут принимать на себя нагрузку от конструкции слухового окна.

• Далее на эти стропильные ноги укладываются поперечные балки, нижняя на уровне внешней стены  здания, верхняя по размерам окна, заложенного  в проекте.
• На нижнюю балку устанавливаются вертикальные стойки, которые связываются поперечным бруском по верху.
• Полученная рама скрепляется продольными брусьями с верхней балкой, уложенной на усиленные стропила.
• Таким образом, получается каркас слухового окна, пока без стропильной системы самого окна.

Стропильная система слухового окна на чердаке делается по образу и подобию основной конструкции крыши.

При установке балок – перемычек  нельзя делать врубки в стропильные ноги основной крыши, чтобы не ослаблять их несущую способность. Крепления всех элементов каркаса слухового окна производится с помощью металлических крепежных деталей.

После того, как будет сделана проверка каркаса по вертикали и горизонтали, приступают к установке конькового бруса  и маленьких стропил крыши слухового окна. Стропила вырезают по шаблону, что упрощает задачу по устройству слухового окна.

Боковые стенки слухового окна обшиваются влагостойкими материалами. Крыша окна делается одновременно с монтажом кровельного материала на основную кровлю.

Важно провести правильную гидроизоляцию стыков между слуховым окном и основной поверхностью крыши, для исключения протечек в этих местах. Для этого используются различные элементы гидроизоляционных материалов  – прижимные планки, мембраны, силиконовые герметики

Монтаж слухового окна по типу мансардного производится непосредственно в саму плоскость кровельного материала. Такие окна дают больше света в мансардном помещении и требуют меньше затрат на их установку. Как правило, такие окна изготавливаются в заводских условиях из металлопластика и задача застройщика состоит всего лишь в их грамотной установке.

Тонкости проектирования

Слуховые окна должны соответствовать общей архитектурной концепции загородного дома. Когда принимается решение о необходимости слухового окна на крыше; конструкция вносится в эскиз и чертеж, а затем в окончательный проект. Проектирование каркаса слухового окна и стропильной системы крыши дома проходит одновременно. Сложность проекта и параметры слухового проема во многом определяются выбранным кровельным материалом.

После того, как общий каркас будет готов, настанет очередь кровельного пирога. Чтобы он получился качественным, необходимо продумать грамотную тепло- и гидроизоляцию, подобрать финишный кровельный материал. Существуют нормативы СНиП к слуховым окнам; по отношению к частному строительству они носят скорее рекомендательный характер и предлагают наиболее рациональные приемы проектирования кровли:

Возможность обустройства. Вряд ли слуховому окну найдется место, если угол ската не превышает 35º. В таком случае рекомендуется ограничиться оконным проемом на фронтоне.

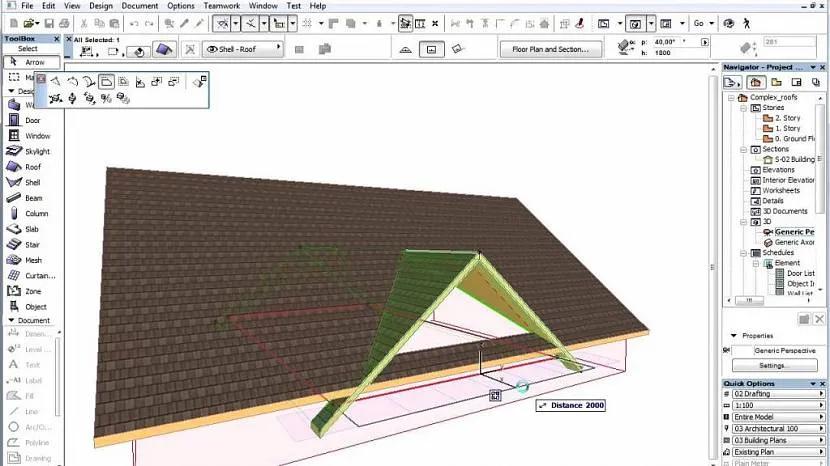

Создание проектаИсточник memphite.com

• Размер. Минимальные параметры проема — 1,2 на 0,8 м.
• Размещение. Главные задачи, решаемые мансардными и чердачными окнами, — это освещение и вентиляция; поэтому устанавливать их на северной стороне дома не желательно.
• Расположение на крыше. Выбор места для оконных проемов — дело вкуса и здравого смысла. Основное пожелание состоит в том, чтобы не располагать их слишком близко к краям крыши (к коньку, карнизу, фронтонной стене — не ближе 1 м), это ослабляет надежность системы.
• Расположение нескольких окон. Между соседними слуховыми проемами оставляют не меньше 0,8 м. Такое расстояние выдерживают для того, чтобы не возникло проблем при укладке финишного покрытия. Кроме того, близко расположенные конструкции осложняют профилактический осмотр и ремонт, а зимой усиленно накапливают снег и затрудняют его очистку.
• Размещение мансардного окна. Расстояние проема до пола мансарды составляет не менее 1 м.

Видео описание

Об окнах для мансарды в следующем видео:

Как выбрать подходящий тип слухового окна

При определении типа слухового окна, подходящего для крыши будущего дома, выделяют приоритеты:

Если вы хотите улучшить эстетику, добавить оригинальности постройке в целом, обратите внимание на конструкцию «летучая мышь», арочный дормер или зенитный фонарь.

Если на первый план выходит освещение мансардного помещения, предпочтение стоит отдать мансардному стеклопакету. Это будет практичный выбор — современные модели стеклопакетов, несмотря на большую площадь остекления, безопасны в эксплуатации и обладают энергосберегающими характеристиками.. Дормеры в современном проектеИсточник makemone.ru

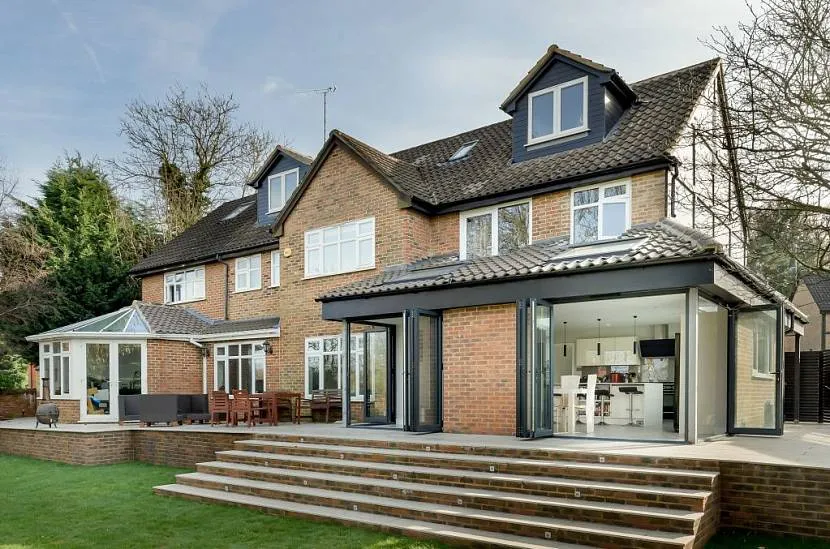

Дормеры в современном проектеИсточник makemone.ru

В последние годы большинство хозяев выбирают мансардные окна гораздо чаще, чем слуховые; последние можно увидеть преимущественно на домах в классическом стиле. Это объясняется несколькими причинами:

• Мансардные конструкции обеспечивают лучший воздухообмен и пропускают на 30-40% больше света.
• Большинство загородных домов возводятся по современным проектам. В таких постройках мансардные окна выглядят более естественно.
• Несмотря на более высокую стоимость, в итоге мансардные окна оказываются более экономными. Их монтаж не требует изменения конструкции кровли, а работы не столь трудоемки.

Видео описание

О несомненной пользе слуховых окон в следующем видео:

Дормеры — важная часть дизайнаИсточник houzz.com

Выбор типа окна и места установки

Параметры проема подбирают с учетом квадратуры мансардного помещения и промежутка между стропилами. Желательно, чтобы окно располагалось между стропилами.

Согласно принятым правилам, размеры такого окна должны составлять минимум 10% площади помещения. Его ширину нужно делать на 4 –6 сантиметров меньше промежутка между стропилами. Когда он чересчур маленький, например, 60 сантиметров, можно смонтировать рядом два окна, расположив их в соседних секциях.

На высоту установки влияет угол наклона ската и место нахождения ручки на окне. На крутых крышах оконный проем желательно разместить внизу, а на пологих – вверху. Для окна в данном случае оптимальное расстояние от пола составляет примерно 80 –130 сантиметров. Когда ручка будет вверху, оконную конструкцию монтируют на высоте 100 – 110, а если внизу — 120 –130 сантиметров.

Кроме этого, на высоту окна оказывает влияние тип покрытия кровли. К примеру, когда планируется монтаж керамической черепицы, нужно помнить, что резать ее нельзя. Окно в данном случае должно располагаться над черепицей. Если изделия листовые, в них можно в нужном месте вырезать отверстия. Кстати, чтобы окно не запотевало, не подвергалось обледенению, на нем не собирался конденсат, под ним располагают отопительный прибор.

Формы окна в люкарне

Окно совершенно не обязательно должно повторять очертания крыши скворечника. В люкарне с двускатной крышей может быть стандартное прямоугольное окно или даже совершенно круглое. Чаще всего в люкарнах предусматривают следующие варианты окон:

Прямоугольное окно – является самым эффективным и стандартным решением. Рамы для такого окна широко распространены и их цена наиболее приемлема.

Треугольные окна будут стоить на 40 процентов дороже стандартных прямоугольных и подходят в основном для двускатной крыши.

Полукруглое окно очень эстетично смотрится под крышей люкарны арочного типа. Готовьтесь потратить за нестандартное дизайнерское решение в четыре раза больше минимума.

Круглые окна могут быть установлены под любым видом крыши и чаще всего являются только источником естественного освещения. Для проветривания их практически не используют.

Многоликие слуховые окна

Устройство нижней части люкарны ↑

Монтаж этой части конструкции имеет свою специфику.

• Начнем с того, что мягкая кровля с нижней стороны должна быть изнутри невидна. Поэтому ее необходимо скрыть скрывают под боковыми стенками, что сделать довольно просто.
• Балку разжелобка укладывают на обшивку главной кровли. Она служит опорой для стропил двухскатной крыши окна с нижней стороны. Определим, как будет расположена опорная балка, и ее размеры. Для этого поступают так:

• строго натянув мелованый шнур, соединяют между собой концы фронтона с наружной стороны и стропила;
• отбивают линию;
• замерив опорную балку, вырезают под нее заготовки ;
• боковую кромку с наружной стороны срезают под углом в 64⁰.

Все стропила фактически заготавливают по единому шаблону с той лишь разницей, что для каждой из них подбирается длина, требуемая для укладки на свое место.

На завершающем этапе материал для кровли крепят к обшивке конструкции из листов фанеры.

Обшивку обычно начинают по направлению от конька

Такое направление особенно важно для кровель с большим уклоном скатов.

Расположившись на самом верху, можно точно сориентировать листы фанеры относительно верхнего края конька.

Укладку настила кровли, наоборот, выполняют снизу вверх.. Важно
При обустройстве окон более сложной формы рекомендуется за расчетом и непосредственно устройством сложных примыканий воспользоваться услугами профессионалов.

Важно
При обустройстве окон более сложной формы рекомендуется за расчетом и непосредственно устройством сложных примыканий воспользоваться услугами профессионалов.

2022 stylekrov.ru

Небольшой экскурс в историю

Впервые слуховые окна стали использоваться архитектуре средневековой Европы, получив особое распространение в эпоху Возрождения (XV-XVI века). В готических постройках они традиционно украшались богатой лепниной или резьбой, башенками, боковыми пилястрами и фальшколоннами. Конструктивно они являлись продолжением стены фасада здания, и располагались параллельно ему. Видные издалека, подобные конструкции в изысканном декоративном обрамлении становились настоящей визитной карточкой всего здания.

Строительный термин «слуховое окно» используется только в русском языке, не имея аналогов в других странах. Так, в Европе окна в кровлях здания, со времён средневековья традиционно именуются на французский манер «люкарнами».

Слуховые окна — люкарны

В Англии и США более в ходу наименование dormer или skylight — мансардный, световой люк. Откуда же в нашем языке появилось это достаточно странное название? Имеется две версии происхождения этого наименования. Одна дана в словаре русского языка В. Даля, а другая — связана с преданием о строительстве Московского манежа.

Великий русский учёный-этнограф Даль в своём словаре даёт следующее толкование этому архитектурному термину. «Окно для слуха, проделанное в кровле». Слово «слух» ранее в разговорном русском языке имело значение и как «продушина», «вентиляционное отверстие». К этому толкованию и склоняется Даль, потому как «слушать на чердаке через это окно нечего». Широко распространена и легендарная версия, связанная с постройкой в Москве манежа. Это здание, ныне располагающееся на одноимённой, Манежной площади, было возведено в честь пятилетнего юбилея изгнания из России наполеоновских полчищ.

Как видим манеж имеет множество слуховых окон

Первоначально Манеж носил наименование Экзерциргауз, и предназначался для строевой подготовки войск, а также для смотров и парадов во время непогоды. Инициатором строительства выступил лично император-победитель Александр-I. Возведение здания было закончено за год, и принимать строение должен был лично самодержец. Но, к моменту посещения Манежа Александром произошла большая неприятность: подвесные потолки, богато изукрашенные гипсовой лепниной, по какой-то причине заметно деформировались. Это не ускользнуло от придирчивого взора императора, который приказал выявить и устранить причину дефекта.

Причина оказалась проста: деформация стропил, сделанных из лиственницы. Металлическая кровля Манежа раскалилась на летнем солнце, а вслед за ней разогрелось и чердачное пространство, сделанное без отдушин. Исправлять ситуацию было поручено инженеру-строителю Слухову, который нашёл выход в устройстве на всём протяжении кровли двух рядов вентиляционных окон. С тех пор кровельные окна стали неизменной частью конструкций всех крупных зданий, особенно крытых металлом. А в отечественной архитектуре они, по имени инженера Слухова, за ними якобы закрепилось название «слуховых».

Более подробно об истории слуховых окон:

Сборка каркаса слухового окна

Особое внимание следует уделять стропилам под слуховыми окнами. Часто их делают такого же сечения, как и остальные стропила, однако нередко они несут нагрузку в 1,5 раз больше, чем промежуточные стропила

Кроме повышенной нагрузки, оставляют без внимания и то, что разделка их концов под шип и отверстия креплений для стоек слухового окна в значительной степени ослабляют сечение стропил под этими окнами. Ослабленная стропильная нога больше прогибается, кровля получается неровной.

Слуховые окна устанавливаются в деревянный каркас, выступающий над склоном кровли. Каркасы поднимают в вертикальное положение в виде готовой целой стены или большей части стены, затем скрепляют одну с другой и укрепляют на своих местах.

На столе циркулярной пилы собирают в готовом виде достаточное количество каркасных стоек (рис.6 поз.20) стеновых деталей слухового окна. Стойки переносят на рабочее основание всегда в количестве, необходимом для сборки одной стены.

В каркасах стен, в том числе и слухового окна, имеются три типа обвязки:

• нижняя и верхняя обвязка (рис.6 поз.22),
• а также обвязка, объединяющая стены (рис.6 поз.2) и укрепляющая конструкцию.

Доски или планки обвязки (рис.6 поз.2 и поз.22) всегда изготовляют из длинной древесины, так как стык ослабляет конструкцию.

При сочленении частей каркаса используют почти исключительно торцевые гвоздевые соединения. Об этом необходимо помнить, когда определяется порядок сборки.

Сборку каркаса слухового окна начинают с установки нижней обвязки (рис.6 поз.2) на основную линию стропил (рис.6 поз.1) крыши, указывающую внутренние края и край дальней стены таким образом, что будущий нижний край основной обвязки (рис.6 поз.22) идёт по той же линии.

Варианты устройства каркасов для слухового окна с односкатной и двухскатной крышей показаны на рис.6.

Когда стена слухового окна (рис.6 поз.20 и поз.22) поднимается в вертикальное положение вокруг этой линии, она попадает на правильное место. Нижняя обвязка (рис.6 поз.22) крепится точно по этому месту стропил (рис.6 поз.1) вспомогательными гвоздями наискось.

После того, как верхняя и нижняя обвязки (рис.6 поз.22) готовы, на них одновременно переносятся места установки стоек (рис.6 поз.20) и проёмов.

Тщательному изготовлению обвязок (рис.6 поз.22) и аккуратному переносу размеров стоек (рис.6 поз.20) следует уделить ОСОБОЕ ВНИМАНИЕ, так как от этого зависит успешное выполнение следующих этапов работы. Этапы работ при строительстве деревянных стеновых каркасов слухового окна:

Этапы работ при строительстве деревянных стеновых каркасов слухового окна:

1. разметка стен по месту;
2. изготовление стеновых обвязок;
3. изготовление вентиляционных и оконных коробок;
4. сборка стенового каркаса;
5. обшивка стенового каркаса;
6. подъём стеновых каркасов в вертикальное положение и крепление стены разной высоты;
7. крепление балок крыши, стыкующихся со стенами;
8. пригонка и крепление вентиляционных решёток и оконных рам.

На месте оконного или дверного проёма доски нижней обвязки (рис.6 поз.22) продолжаются без их обрыва. Они отпиливаются только после того, как стены уже будут стоять в вертикальном положении и будут закреплены.

Оконная рама слухового окна и жалюзийные вентиляционные решётки устанавливаются в оконную и жалюзийные коробки, закрепленные на стойках к стропилам и обрешетке деревянного каркаса, после выполнения обшивки каркаса досками и листовой сталью.

Чтобы избежать проникновения осадков между стенками слухового окна и крышей дома устраивают воротники из кровельной стали. Напуск штучного покрытия на покрытие по листовой кровельной стали должен быть не менее 150 мм.

Чтобы избежать проникновения осадков, между листами  укладывают пеньковый жгут, пропитанный дёгтем, или ленту из пенополиуретана, пропитанную битумной мастикой. Выполняя эти работы, устраивают хорошую вентиляцию чердака, иначе на внутренней поверхности кровли конденсируется пар, вызывающий гниение древесины обрешётки и стропил.

Венчает слуховое окно конёк такой же формы, как и на всей крыше. Коньки и ребра крыш покрывают деталями заводского изготовления У-образной формы, ширина каждой из сторон которых составляет 200 мм.

Узел устройства конька крыши из шиферных коньковых деталей для слухового окна показан на рис

При применении коньковых упрощенных деталей (рис.8 поз.8) в асбестоцементных кровлях следует предусматривать заполнение впадин между волнами цементным раствором кл. ВЗ,5 (марки М-50) на длину 150 мм.

При отсутствии коньковых деталей заводского изготовления стыки коньков и рёбер перекрывают колпаками, изготавливаемыми из листовой стали. Покрытие производится по рубероиду.

Российские строительные нормы

Нормы и правила, касающиеся возведения кровельных конструкций прописаны во множестве документов. Часть из них морально устарела, однако, пока не отменена.

Проектирование следует вести с учётом указаний и ограничений действующих норм:

• СП №17.13330.2011: «Кровли»;
• СНиП №2.08.02-89: «Общественные здания и сооружения»;
• СНиП №2.09.04-87 «Административные и бытовые здания»;
• СНиП №31-03-2001: «Производственные здания»;
• СНиП №II-3-79: «Строительная теплотехника»;
• СНиП №3.04.01-87: «Изоляционные и отделочные покрытия»;
• СНиП №21-01-97: «Пожарная безопасность зданий и сооружений»;
• СП №31-116-2006 «Проектирование и обустройство кровель из листового металла»

И, наконец, один из главных документов, по которому должна проектироваться крыша: СНиП №2.08.01-89: «Жилые здания».

Пошаговая инструкция

Рассмотрим технологию строительства слухового окна на примере треугольного профиля. Порядок работы.

1. Необходимо составить план расположения слуховых окон (если их несколько) и точный чертеж «домика» с указанием всех его размеров.
2. По сути, для него обустраивается своя, персональная стропильная система по той же методике, что и для крыши всего строения – со своим коньком, опорами и несущим каркасом.
3. В местах расположения окон при монтаже «общедомовой» стропильной системы устанавливают более массивные брусья или доски, так как на эти опоры будет приходиться дополнительная нагрузка.
4. На данные стропила крепятся горизонтальные балки. Первая – на уровне мауэрлата (верхний край стены дома), а вторая – в зависимости от высоты «слухового» оконного проема.
5. К этим «перекладинам» будет прикрепляться каркас домика. Нужно учесть, что к верхней балке будет крепиться его конек. От ее расположения зависит, как будет ориентирована его крыша.
6. «Треугольник» профиля домика крепится к нижней перекладине – гвозди, скобы, металлические уголки. От его основания до верхней балки укладываются брусья, которые надежно фиксируют всю конструкцию.
7. От вершины треугольника до нее – коньковый пролет. В результате получается «скелет» будущего смотрового окна.
8. Ставится оконная рама, которая крепится не только к треугольнику профиля, но также соединяется брусьями с уложенными балками крепления основания треугольника с верхней перекладиной.
9. Далее монтируются боковые вертикальные перемычки и несущий каркас – обрешетка. okno-na-kryshe По аналогии с обустройством крыши всего дома также производится укладка всех необходимых материалов (паро- и гидроизоляции, утеплителя).
10. Линия соприкосновения каркаса домика слухового окна с крышей дополнительно герметизируется специальными уголками, прижимными планками и тому подобное.
11. Отлично подходят саморасширяющиеся ленты, мастичные составы и различные герметики. Зная все эти особенности монтажа, можно соорудить слуховое окно любого профиля.

Полезные советы

Ставшие в последнее время популярными мансардные окна дают значительно больше света. Для их монтажа не нужно сооружать отдельный каркас, так как они лежат в одной плоскости с кровлей дома и крепятся к его стропильной системе с помощью специальных пластин.

Обратите внимание!

Но их рекомендуется ставить при условии, если уклон крыши обеспечивает хороший сток воды с ее поверхности (порядка 150 – 200).

Однако самостоятельное изготовление нецелесообразно, так как вполне возможны ошибки в расчетах. Лучше купить готовое пластиковое окно и установить на место.

Такая конструкция является поворотной, ее ось вращения лежит в горизонтальной плоскости и расположена посередине. Через окна происходит примерно до 15% всех теплопотерь любого строения.

Поэтому при определении их размеров необходимо делать «поправку» на особенности климата и расположения здания. Если смотровое окно обустраивается на крыше уже построенного дома, то крепление его каркаса производится к стропилам.

Но НЕЛЬЗЯ ДЕЛАТЬ ВРЕЗКИ!!! Только скобы, гвозди, накладные элементы (металлические ленты, уголки). Иначе снизится прочность всей несущей конструкции.

Можно ли выводить вентиляцию – холодный чердак

Правильный воздухообмен необходим, чтобы:

• избежать скопления паров, которые поступают из дома;
• защитить деревянный каркас чердака от воздействия влаги;
• противодействовать образованию грибка;
• поддержать постоянство температуры.

При условии, что создается вентиляция чердачного пространства – холодный чердак из дома, накопления влаги не миновать. На неутепленных крышах быстро образуется толстый слой конденсата. Даже, если бы крыша была утеплена, конденсата не избежать, но в этом случае мокрыми бы становились стены дома.

Нередко встречается вопрос: можно ли вентиляцию вывести на холодный чердак?

Вывести можно, но такой вид вентилирования – неправильное решение и приводит к нарушению микроклимата чердачного пространства, порчи деревянной конструкции, постепенному гниению, неизбежному износу.

Важные рекомендации, чтобы вентиляция холодного чердака получилась качественной и долговечной:

1. Установить необходимые вентиляционные элементы для защиты продухов от попадания мусора, листьев веток и насекомых – на коньках, карнизах, хребтах, ендовах.
2. Защитить вентиляционные зазоры от пыли.
3. Независимо от особенностей крыши площадь каналов вентилирования сделать 400-500 см2/м.
4. Проверить не сужены ли вентилируемые каналы, чтобы избежать конденсата из-за недостаточной циркуляции воздуха.
5. Задействовать вспомогательные вентиляционные конструкции, если длина кровельного покрытия более 10 метров.
6. Избегать значительного расширения зазора, так как из-за возникающей турбулентности уменьшается воздухообмен под крышей.
7. Обеспечить утепление вентиляции на чердаке, чтобы трубопроводы вентиляционной системы не подвергались температурным перепадам и могли бесперебойно функционировать.
