Молниезащита кровли из металлочерепицы и ее устройство, смотрите фото и видео

Устройство элементов безопасности и их назначение

Лестница

Чтобы подняться на крышу, необходима устойчивая лестница. Она состоит из стеновой и кровельной лестниц с кронштейнами. Кронштейнов требуется по 4 штуки на секцию, их ставят в месте нижнего волнового изгиба, там, где обрешетка сплошная. И кронштейны, и верх кровельной лестницы крепят болт-шурупами. Стеновая лестница устанавливается так, чтобы самая верхняя ступень находилась напротив края карниза. При этом сама стеновая лестница должна быть в створе с кровельной.

Кровельное ограждение

Эти металлические элементы – необходимое условие при работах на крыше. Крепят их при помощи специальных опор к сплошной обрешетке через нижнюю часть волны, уплотняя прокладкой из резины. Фото смотрите выше.

Переходной мостик

Переходные мостики нужны для безопасного хождения по крыше от окна мансарды, люка или лестницы. Крепят их таким же образом, как и ограждения, только сплошная обрешетка не обязательна.

Снегозадержатели

Снегозадержатели имеют трубчатую конструкцию, выполняются из металла, окрашенного в черный, коричневый, красный или зеленый цвет. Они устанавливаются по всему периметру кровли, выше карнизного свеса. Кроме этого они обязательно ставятся над входом в дом, окнами мансарды, а также над каждым уровнем многоярусной кровли.

>Схема кровельной системы Металл Профиль

Ниже расположена схема кровельной системы компании Металл Профиль. На ней все рассмотренные выше узлы соединены в целую крышу.

Преимущества заземленной кровли

Несмотря на некоторые отличия в назначении системы молниезащиты и устройства заземления, обоснование необходимости монтажа одно — обеспечение надлежащего уровня электрической и пожарной безопасности объекта.

Зачастую производится заземление крыши именно из металлочерепицы. Обоснована необходимость организации таких работ следующими аспектами:

За счет конструктивной многослойности металлочерепица выступает в роли конденсатора. Устройство способствует накоплению статического электричества.
Гидроизоляция листов. Под кровельные листы такого материала применяют рубероид или толь. Гидроизоляционные материалы изолируют металлическую кровлю от земли, являясь диалектиками.

Совокупность вышепредставленных факторов способствует концентрации на скатах электрического заряда. Последствиями от сосредоточения заряженных частиц в зависимости от их величины могут быть следующие аварийные ситуации:

Пожар. Все зависит от конструкции здания. Если в конструктивных частях дома используются дополнительные металлические элементы, между этими частями и крышей возникнет высокий показатель температуры электрической дуги. Такой высокотемпературный вид электрического разряда может привести к возгоранию посредством возникновения искры.
Поражение током человека. Например: произошел «пробой фазы», в это время люди работают на строительных лесах рядом с крышей. При одновременном касании железного листа кровли и лесов бьет током. Величина удара может достигать 100 Вольт — такой показатель опасен для человека.
Различные сбои в работе электрооборудования. Частой причиной преждевременного эксплуатационного изнашивания приборов выступает влияние импульсного перенапряжения на их компоненты.

Любой владелец в состоянии предотвратить большинство аварийных ситуаций, стоит лишь организовать защитную систему своему дому.

В зависимости от эксплуатационных характеристик здания и его конструктивных особенностей подбирается наиболее подходящий вариант монтажа заземляющего устройства.

Подключение кровли к заземлению

Когда молниеприемник установлен, а контур заземления сварен, можно приступать к их соединению или прокладке токоотвода.

Как уже говорилось, оптимальным материалом для токоотвода станет медный, алюминиевый или стальной провод. Главное, чтобы его диаметр был не менее 6 мм.

При соединении заземления и молниеприменика нужно следить, чтобы токоотвод шел по кратчайшему пути. В противном случае высок риск пробоя, что нередко приводит к пожару. Также провод не должен контактировать с любыми горючими или токопроводящими материалами, иначе риск пожара сохраняется.

Когда работа завершена, можно закопать контур заземления.

https://youtube.com/watch?v=Yduxn-9FpdE

https://youtube.com/watch?v=sNfhicJHnpE

Активные и пассивные молниеприемники: принцип действия

На сегодняшний момент молниезащита и заземление крыши реализуются при помощи монтажа как активных, так и пассивных принимающих элементов.

Принцип действия молниеприемников:

Активные элементы. Молниезащита реализуется посредством перехватывания электрического разряда молнии. Молниеприемник ионизирует воздух в радиусе 100 метров.
Пассивные элементы. Более традиционная схема молниезащиты. Молниеотвод подавляет заряд, этот потенциал проходит через токоотвод к заземлителю, после чего — в землю.

Одним из основных моментов, на который необходимо уделить внимание при подготовке к производству защитных работ, выступает структурный выбор оборудования молниезащиты

Критерии выбора материала для крыши из металлочерепицы: фото-примеры

Перед тем как начать рассмотрение процесса монтажа этого кровельного материала, необходимо определиться с тем, как именно материал должен быть использован.

Просмотр фото крыш, металлочерепица на которых смотрится привлекательно, далеко не лучший метод в данном случае, так как в процессе выбора нужно обращать внимание на перечень доборных элементов, а также маркировку, представленную производителем. Рассмотрим, что же нужно знать покупателю

В первую очередь нужно обратить внимание на наличие в прайсе таких доборных элементов как:

различные виды коньков: простые, фигурные и с аэраторами;
специальные проходные узлы для установки труб, люков, вентиляции, антенн, а также осветительных окон;
элементы, призванные обеспечить безопасность обслуживания поверхности – ходовые мостики, лестницы, снегозадержатели;
внутренние и наружные ендовы;
другие необходимые элементы – пристенные профили, фронтоны, карнизные планки металлочерепицы, монтаж которых является обязательной частью обустройства кровли.

Благодаря широкому выбору цветовой гаммы металлочерепицы, можно подобрать наиболее эстетичный вариант для частного дома

Кроме этого, стоит уделить внимание изучению маркировки, которая обязательно должна присутствовать на каждом сертифицированном материале. Обычно на производстве указывают все характеристики самого материала, а также уровень качества антикоррозийного покрытия, которое наносится поверх листа

Итак, вот какие сведения можно почерпнуть, прочитав информацию, предоставленную на обратной стороне листа металлочерепицы:

наличие полимеров;
сколько цинка приходится на 1 м² листа;
дата производства и период гарантийного срока использования материала;
название производителя;
толщина листа.

При покупке металлочерепицы важно обращать внимание на сертификаты качества производителя

В процессе визуального осмотра нужно обращать внимание на целостность защитного слоя, как с лицевой, так и с изнаночной стороны листа, а также наличие всех обязательных маркировок

Подробно об составляющих контура

Выше упоминалось, что заземление состоит из горизонтальных и вертикальных компонентов. По аналогии производят готовые наборы для оперативного устройства контуров заземления. Следуя приложенной инструкции, сооружать заземление из заводских элементов легко и приятно, но дорого.

Вертикальные проводники заземления

В качестве заземляющих вертикальных стержней для самодельного заземления могут использоваться любые длинномерные изделия из черного металлопроката без оцинковки. Данная обработка не нужна для расположенных в земле деталей, она снижает потенциал. Нежелателен арматурный пруток с ребрами, его сложно забивать в грунт. Подойдет квадрат, полоса, швеллер и его двутавровый собрат. Металлопрокат со сложным профилем применим, если предполагается перед монтажом системы пробурить скважины для закладки вертикальных электродов.

Распространенными материалами для изготовления вертикальных проводников являются:

труба с толщиной стенки не меньше 3,0мм, рекомендованный диаметр 32мм;
уголок с равными или разными полками с предпочтительной толщиной 5мм;
круг с диаметром от 10мм.

Оптимальная площадь сечения вертикального электрода 1,6 см². Отталкиваясь от этого размера, следует подбирать материал. Длина заземлителя определяется в соответствии с местной геологической ситуацией. Необходимо углубиться как минимум на полметра ниже уровня сезонного промерзания.

Второе условие, влияющее на длину металлических стержней – водонасыщенность вмещающих пород. Проще говоря, чем ниже грунтовые воды, тем длиннее нужны электроды.

Для того чтобы не мучиться с геологическими характеристиками и расчетами, сведения о глубине закладки заземлителей нужно узнать в местном энергоуправлении у дежурных электриков. Ориентировочные данные помогут в любом случае, т.к. у них есть некоторый расчетный запас эффективности.

Среднестатистический стандарт длины заземлителя варьирует от 2х до 3х метров с полуметровыми вариациями. Благоприятной для сооружения заземления средой являются суглинки, торф, насыщенные водой пески, супеси, трещиноватые обводненные глины. Совершенно самостоятельно устроить заземление в скальных породах нереально, но способы для создания электрозащиты есть. Перед сооружением контура бурятся скважины требующейся глубины. В них и производится установка стержней, а свободное пространство заполняется песком или супесью, перемешанной с солью или предварительно залитой соляным раствором. Приблизительно полпачки на ведро.

При недостаточной электропроводности грунтов на участке в качестве вертикальных заземлителей лучше использовать трубы. В нижней части их нужно произвольно высверлить несколько технологических отверстий. Через трубы с отверстиями можно периодически заливать соляной раствор для уменьшения сопротивления. Соль, безусловно, поможет разрушиться электродам от коррозии, зато заземление достаточно долго будет действовать безупречно. Потом надо будет просто стержни заменить.

Самостоятельные мастера для изготовления электродов чаще всего используют черный стальной металлопрокат. Ведь во главе собственноручных усилий заложена экономия. Отличный, но недешевый материал для вертикальных электродов – сталь с электрохимическим медным покрытием или медь. Заложенные в землю элементы заземления нельзя окрашивать, краска ухудшит электрохимический контакт металла с грунтами.

Заземляющая металлосвязь — горизонтальный проводник

Горизонтальный элемент заземления, объединяющий систему и подводящий ее к щитку, чаще всего выполняют из полосы шириной 40 мм, толщина полосы 4 мм. Используют также круглую сталь, реже уголок или рифленую арматуру. Полоса приваривается к верхнему краю вертикальных заземлителей или крепится болтами. Преимущества у сварки, она надежней. Места сварных и болтовых соединений щедро обрабатываются противокоррозионной битумной мастикой или просто битумом. Соединять обжимным способом подземные элементы заземления нельзя!

Для сооружения горизонтальной составляющей, расположенной под землей, нежелательно менять материал, чтобы при неизбежном увлажнении не формировалась гальваническая пара с ее традиционными коррозионными последствиями. К выведенному из земли горизонтальному компоненту заземления можно присоединить алюминиевый, медный или стальной проводник. Далее проводом для заземления вся система через приваренный болт подключается к шине, а уже от нее подается на каждый из заземляемых приборов по отдельности.

В чем опасность?

Какие последствия приведет за собой разыгравшаяся стихия? Это может быть выход из строя электроприборов, поражение электричеством людей, которые находятся в частном доме, и даже возгорание перекрытий. Для того чтобы обезопасить свой дом, крышу необходимо заземлить.

Особой опасности подвергается кровля из металла и легких рулонных материалов. Их заземление лучше всего делать в первую очередь. Это объясняется следующими причинами: металл способен притягивать к себе электрический заряд, а мягкие материалы легко возгораются в случае попадания искры. Последствия отсутствия молниезащиты видны на фото:

Поэтому установка громоотвода – это необходимая процедура для любого здания, особенно деревянного дома. Но прежде чем приступать к установке системы, необходимо изучить все нюансы. Ведь от материала крова зависит и само заземление.

Устройство кровли из металлочерепицы технология и профессиональные нюансы

Устройство кровли из металлочерепицы технология

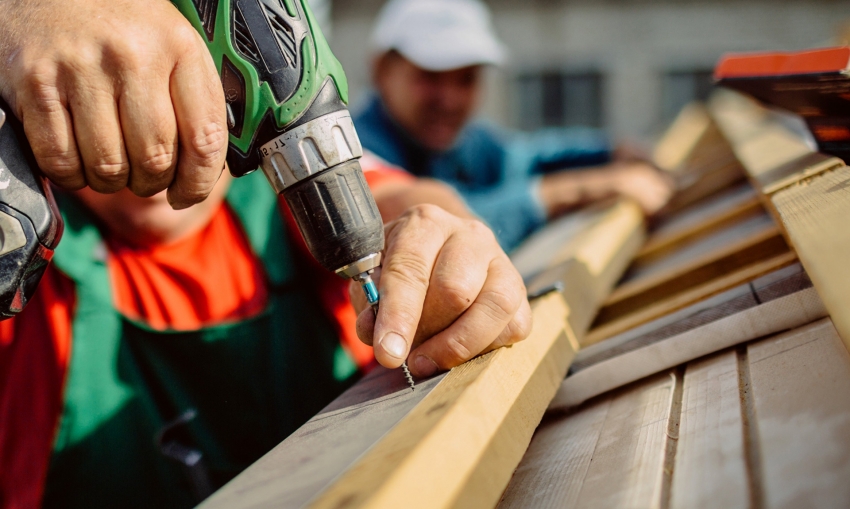

В качестве крепежа старайтесь использовать кровельные саморезы под цвет самой металлочерепицы. Вороненые и оцинкованный саморезы не так долговечны, от них быстро появятся потеки ржавчины и они слишком контрастно выделяются на общем фоне. Стандартные размеры саморезов 4,8х28 мм. Но их длинны недостаточно для вкручивания в гребень волны листа. Для таких соединений требуются метизы длиннее — 35÷55 мм.

Закручивать их надо строго перпендикулярно плоскости металла до уровня чуть сжатой прокладки. Недостаточное затягивание саморезов чревато подтеканием воды, а перетягивание – продавливанием и разрушением защитного покрытия кровельных листов. Стружка и частички металла, появляющиеся во время работы, обязательно сметайте мягкой щеткой. В противном случае стружка может попасть вам под ноги, и вы начнете царапать покрытие при каждом шаге.

Монтаж кровли из металлочерепицы — как правильно фиксировать

При укладке следует тщательно нахлестывать соседние листы: их перекос ведет к появлению больших зазоров, а это чревато возникновением проблем при сильном ветре. В месте стыка саморезы вкручиваются в гребень волны профиля, прошивая сразу два смежных листа. В первую очередь крепятся продольные стыки. Стык обязан попадать на доску обрешетки. По горизонтальному направлению саморезы вкручиваются в каждую волну листа.

По нижнему срезу листов саморезы крутятся через одну волну. На карнизе кровля из металлочерепицы должна выступать ровно настолько, чтобы вода с крыши стекала в центр желоба. В тех случаях, когда скаты не позволяют этого добиться – под металл устанавливается подкарнизная планка.

Метизы закручиваются в нижней части волны профиля, на 1-1,5 см ниже гребня горизонтального рисунка. Средний расход саморезов составляет 8-10 штук на 1 кв.м. кровли.

Инструменты

В зависимости от вашего уровня профессиональной подготовки, конфигурации листов металлочерепицы и формы скатов может понадобиться различный инструмент. Понятно, что для быстрой и качественной работы лучше запастись им по максимуму.

Инструменты для монтажа крыши из металлочерепицы

Для работы с металлочерепицей могут потребоваться:

Ножницы или ножеска по металлу ( ручные или механические);
Электролобзик;
Дрель ручная или электрическая с регулируемыми оборотами;
Шуруповерт;
Молоток обычный и резиновый;
Линейка и уровень;
Маркер;
Шпагат для наметки горизонтали.

Резать металлочерепицу можно:

Ножовкой по металлу;
Ручной электрической дисковой пилой с мелкими победитовыми зубьями с разводкой;
Ручными кровельными ножницами или электрическими ножницами по металлу;
Электролобзиком с полотном, у которого зубья имеют двустороннюю разводку.

При использовании электроинструмента нельзя допускать сильного перегрева метала, которое ведет к выгоранию пластикового защитного слоя и разрушению цинкового покрытия.

Особенности укладки гидроизоляции

Укладку гидроизоляции начинают от карниза по горизонтали. При этом боковой перехлёст плёнок не должен быть меньше 15 см на всём протяжении рулона. Места перехлёстов скрепляют монтажным степлером и изолируют клейкой лентой.

Расположение нахлёстов должно ориентироваться на опорные элементы конструкции (стропила, обрешётку). Недопустимо их расположение в проёмах конструкции. Укладку гидроизоляционной плёнки нельзя проводить оборотной стороной (с «изнанки») поскольку она не обладает защитной функцией.

Гидроизоляционная плёнка не должна располагаться между стропилами внатяжку, а выполняется с запасом минимум в 20мм. Это предотвратит её обрыв при смещении стропил порывами ветра.

При гидроизоляции классической и антиконденсатной плёнкой сохраняют просвет между стропилами и теплоизоляционным покрытием. Иногда, при совмещении теплоизоляции с уровнем стропил, этот просвет отсутствует. В таких случаях канал вентиляции обеспечивает дистанционный брус, набитый по балке с сечением 30х50мм.

Укладку супердиффузионной мембраны выполняют вдоль стропил. В местах выступа стропил за теплоизоляцию, их обхватывают мембраной полностью.

Гидроизоляцию за границей периметра стен, в области карнизной доски и кровельного свеса выпускают минимум на 20 см. В этом месте гидроизоляцию крепят к стропильным ногам монтажным скотчем. А при монтаже мембраной, повреждения будут заметны по накоплению жидкости.

Перехлёст плёнки в стыках ската выполняют в пределах 15-20см. Изоляцию печной и вентиляционной трубы делают в 2 слоя. При этом 2-м слоем покрывают 1-й, который укладывают перехлёстом высотой до 5 см.

Гидроизоляция на чердаке необходима даже без его предварительного утепления, с целью оставить чердачное помещение холодным. В промежутке черепицы и плёнки оставляется просвет не менее 5 см. Он защищает от конденсата и сохраняет температуру снаружи и внутри металлочерепичных листов. Для этого отлично подходят антиконденсатные плёнки.

Монтаж обрешетки крыши схема

Расчёт количества материала

Хотя вполне очевидно, что количество металлочерепицы приблизительно соответствует общей площади кровли, практика показывает другое. В зависимости от сложности конструкции фактический объём материала может превышать площадь покрытия на 10 — 15 %. И эти показатели пропорционально возрастают с увеличением площади.

При расчёте металлочерепицы следует учитывать обязательный запас материала

При ведении строительных или ремонтных кровельных работ нужно иметь определенные навыки, чтобы выполнить правильный расчет запаса материала для отделки крыши. Этот запас необходим по следующим причинам:

Укладка «фартука» дымохода

Монтаж обрешетки крыши схема

В точках расположения дымохода над кровлей оборудуют примыкающие участки. При этом соблюдают:

Соответствие планок примыкания по цвету и размеру к кровельному покрытию
Трубный штроб выполняется с небольшим уклоном и глубиной 15 мм
Трубу укладывают теплостойкой гидроизоляцией, на высоту, минимум 50мм, крепление производят монтажным скотчем

Для гидроизоляции дымохода используют плёнку «Экобит».

После монтажа черепицы монируют наружный «фартук».

Укладывают наружные доски в точках сопряжения с трубой, с помещением их внешней стороны в штроб. Места примыкания покрывают термостойким гидроизолятором. Укрепляют низы досок к обрешётке, используя саморезы. Соблюдают дистанцию между стропильными ногами и трубой для оптимальной вентиляции.

Во-избежание деформации кирпичной кладки трубы от огня (при её увлажнении) необходим наружный монтаж её стальным профилем с многослойным покрытием. А для оптимальной вентиляции сохраняется просвет в 20мм.

Округлые места дымохода покрывают «Экобитом» — специальной саморасширяющейся лентой, для герметичности вентиляционного просвета.

Расчет количества металлочерепицы

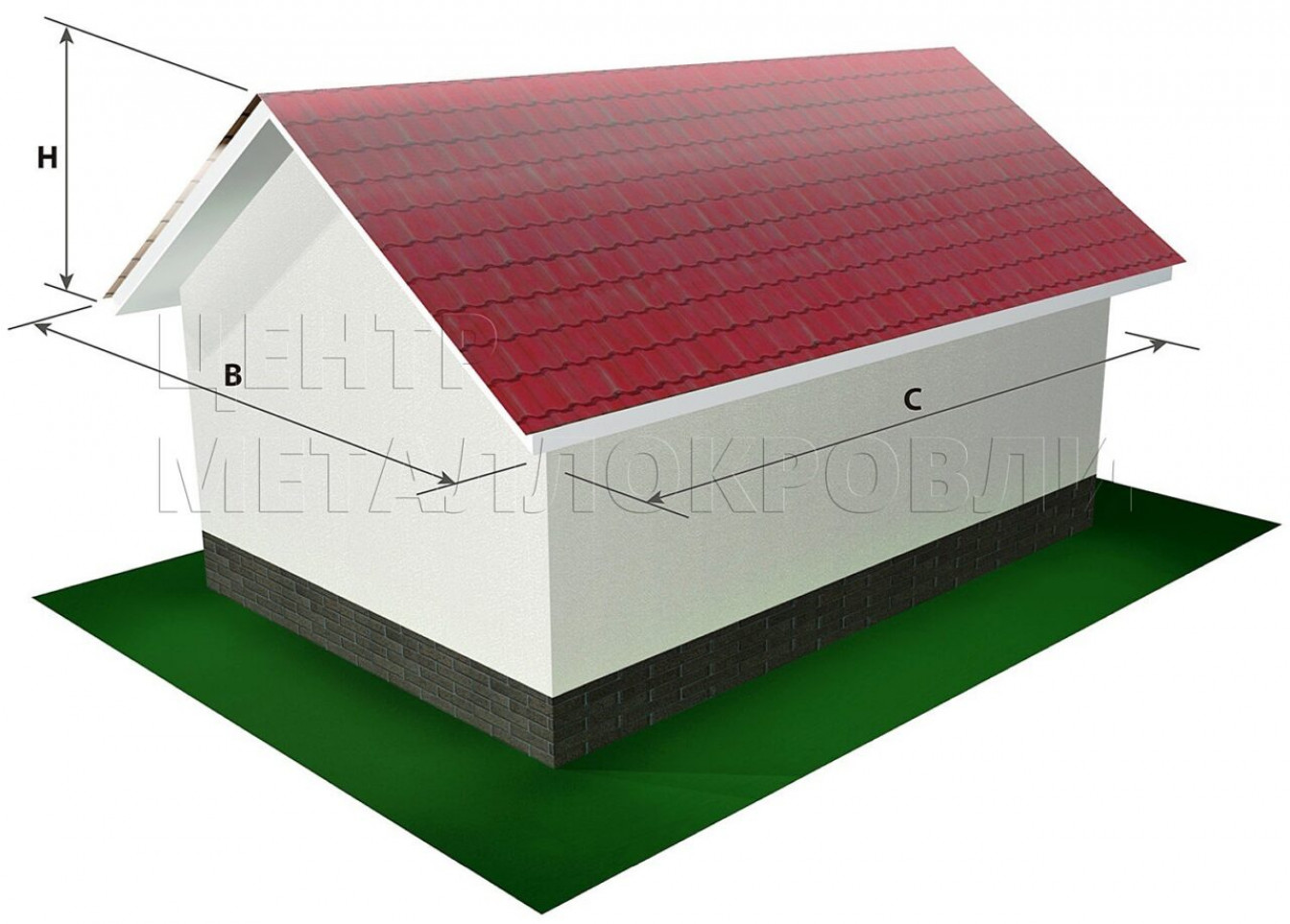

Для расчета необходимого количества листов материала сначала необходимо определиться с типом профиля и производителем металлочерепицы — необходимы будут точные размеры самого материала, а в каждом профиле они свои. Затем надо произвести точные замеры скатов — длину, высоту, если есть, надо обмерять все выступы или другие декоративные элементы, Которые надо будет обшивать кровельным материалом. Если крыша сложной формы, лучше нарисовать ее план, проставить все размеры и затем садиться за расчеты.

Количество рядов

Металлочерепицу лучше всего искать не в магазинах или на рынках. Желательно выйти напрямую на производителя. Дело не только в цене — она может и не очень сильно отличаться, а в том, что многие цеха/заводы предлагают нарезать листы требуемых размеров. Минимальная высота листа 0,7 м, максимальная — 8 м. То есть, вы можете заказать требуемое количество листов, покрывающих скат крыши от конька до свеса (с учетом карнизного выступа).

Этот вариант хорош тем, что кровля из металлочерепицы не будет иметь горизонтальных стыков, а значит меньше будет шансов на появление течи. Второй плюс — минимальное количество отходов и меньшее количество самого материала (за счет отсутствия горизонтальных перехлестов экономится несколько квадратных метров). Минусы — сложности с доставкой, подъемом длинных листов наверх, неудобная укладка.

Расчет прямоугольного ската кровли

При использовании листов стандартных размеров, высоту ската кровли делят на полезную длину листа. Полученную цифру всегда округляют в большую сторону. Полезная длина получается после того, как от общей длины вычли величину горизонтального перекрытия — от 100 до 200 мм. Чем более пологий скат, тем большее перехлест листов необходим, чтобы осадки не могли попасть в подкровельное пространство. На крышах с углом наклона до 12° один лист перекрывает другой не менее чем на 200 мм, при наклоне от 12° до 30° нахлест составляет 150-200 мм, более 30° — 100-150 мм. От общей длины листа отнимают заданную величину нахлеста, это и будет «полезная длина».

Пример расчета количества рядов металлочерепицы на крыше. Пусть длина ската 4,5 м, полезная длина листа — 2,3 м. Делим 4,5 на 2,3, получаем 1,95, округляем до целого числа — получаем 2 ряда. В данном случае в отходы уйдет лишь небольшая часть одного листа, но бывают случаи, когда отрезается больше половины. Это очень невыгодно, так как больше использовать этот кусок нигде не получиться.

Количество листов в ряду

Берут длину ската и делят на полезную ширину листа. Этот параметр указывается в технических характеристиках к металлочерепице. Чаще всего это 110 см (1,1 м). Полученное число округляем в большую сторону, получаем количество листов в ряду.

Пример расчета листов металлочерепицы в ряду. Пусть длина свеса 8 м, полезная ширина листа 1,1 м. При делении получаем 7,27 штук, но округляем до большего целого и получаем 8 штук в одном ряду. Причем один лист более чем на 2/3 уйдет в отходы.

Особенности вальмовых крыш

У вальмовых крыш скаты имеют треугольную или трапециевидную форму. Тут необходим подбор длины листа — чтобы минимизировать количество отходов.

Пример раскладки листов металлочерепицы на вальмовой крыше

Высота подбирается так, чтобы в отходы уходило не более половины. Вручную это делать довольно сложно, и все равно имеется солидная погрешность — отходов будет на 20-25% больше, чем при расчете с помощью программ. Они обычно есть у продавцов и производителей. Лучше точный расчет предоставить им, а дома предварительно измерять параметры кровли (или вызвать замерщика), а потом попытаться подобрать размеры самостоятельно. Затем можно будет сравнить количество необходимого материала, рассчитанного вами и предложенного.

Определение количества доборных элементов

Кровля из металлочерепицы требует большого количества различных дополнительных элементов (доборов), которые оформляют конек, край свеса, бока ската, проход трубы, ендову (место стыка двух примыкающих скатов крыши).Чем сложнее форма крыши, тем более количество добров требуется. При простой двускатной кровле необходимы будут коньковые элементы и заглушки, карнизные и фронтонные планки. На этом все.

Какие бывают доборные элементы для кровли из металлочерепицы и для чего они необходимы

Несмотря на большое разнообразие доборов, считаются все они одинаково. Берете длину поверхности, на которую из необходимо монтировать и делите на полезную длину элемента. Она обычно стандартна и составляет 1,9 м (общая длина 2 м). Полученный результат округляется в большую сторону.

Расчет материалов для металлочерепичной крыши

Несмотря на то, что для изготовления металлочерепицы используется листовая сталь, производители нарезают ее на отдельные листы.

У каждого листа есть полная и рабочая ширина.

Рабочая ширина меньше на 12 см, чем ширина полная.

Так вот, для правильного выполнения расчета нам необходима именно рабочая ширина.

Для примера давайте посчитаем крышу, длина ската у которой равняется 5 метров.

Стандартная ширина листа металлочерепицы равняется 1180 мм.

Значит, его ширина полезная составляет 1100 мм.

Вначале определим количество рядов.

Для этого замеряем длину ската по коньку или карнизу и делим его на ширину 1100 мм.

Полученный результат округляем в большую сторону:

5000 / 1100 = 4,5.

И у нас получается 5 рядов металлочерепицы с перехлестом 85 мм.

Теперь определяем количество необходимых листов.

Для этого используется простая формула

Х=А+В+С.

Где:

А – длина ската;
В — свес карниза;
С – вертикальный перехлест листов.

Свес карниза обычно 50 см, а перехлест по вертикали равняется 150 мм.

Как крепить металлочерепицу: этапы проведения подготовительных работ

Малый вес металлочерепицы позволяет проводить минимальное количество подготовительных работ, перед тем как перейти к укладке. И тем не менее, подготовить подходяще основания все же придется. Поскольку в усиленном основании нужды нет, вполне подойдет обычная деревянная обрешетка, сделанная из реек.

Для того чтобы покрыть крышу металлочерепицей, вначале необходимо смонтировать обрешетку

Процедура крайне проста – исходя из шага выбранной металлочерепицы, на поверхности располагаются рейки

Важно соблюдать единое расстояние, чтобы в процессе крепления кровельного материала не пришлось вкручивать саморезы в пустоту. Другой важный фактор, который стоит учесть в процессе установки обрешетки – расположение окон

Крайне нежелательно располагать стропила непосредственно над окнами.
