Монтаж ондулина своими руками, пошаговая видео инструкция для чайников

Особенности материала

Ондулин — это материал, производящийся одноименной французской компанией уже более 60 лет, однако в странах СНГ он получил известность только в середине девяностых годов.

Основой материала служат целлюлозные волокна, пропитанные битумом под высоким давлением. Кроме того, при производстве ондулина в него добавляются и другие минеральные компоненты. В некоторых случаях листы еще и окрашивают.

Листы получаются очень плотными, а также достаточно прочными (они способны выдерживать нагрузку в 200 кг на 1 квадратный метр). Кроме всего прочего, они еще имеют легкий вес, что позволяет производить монтажные работы одному человеку без привлечения дополнительной рабочей силы.

Еще одно преимущество ондулина – высокая шумоизоляция. Это позволяет сэкономить на звукоизоляции вашей кровли.

Также этот строительный материал практически невосприимчив к воздействию природных факторов, например, к коррозии, либо к появлению грибков. Нельзя не упомянуть об экологической безопасности. Воду, которая стекает с кровли, часто используют на дачах для последующего полива сельскохозяйственных культур.

Тем не менее, недостатки у данного строительного материала тоже есть – он достаточно легко загорается, из-за чего приходится дополнительно заботиться о пожарной безопасности. Кроме того, на ярком солнце краска на кровле может выцвести, но с этим недостатком можно легко справиться – для этого нужно использовать обычный баллончик с краской.

Особенности работы с ондулином

Чтобы грамотно крепить ондулин на крышу, следует изучить некоторые тонкости работы с модным материалом. Изучив их, вы сможете укладывать самостоятельно листы на крышу любой конструкции.

Если необходимо будет все-таки пройтись по положенному материалу, то наступайте лучше на гребешок волны.
Чтобы обновить кровлю надолго, лучше все монтажные работы проводить при температуре окружающей среды в диапазоне от -5С до +30С. Если температура превышает норму или, наоборот, ниже -5С, перенесите работы на другое время.
Для крепежа одного листа используется примерно 20 гвоздей. Именно столько гвоздей сможет удерживать лист при порывах ветра.

Из-за особенностей состава покрытие может тянуться. Это приводит к появлению волн по всей площади крыши, удалить которые придется только демонтажем. Для предотвращения растягивания, схема крепления ондулина предполагает использование идеально ровных по форме листов.
Проверьте достаточную длину свеса. Чрезмерно длинный будет выглядеть некрасиво, а через чур короткий- приведет к сбору мусора и пыли под крышей. Наиболее опасно, что под короткий свес будут постоянно попадать осадки.

Что нужно подготовить первоначально

Заметим, что грамотный выбор нужных инструментов и материалов гораздо ответственнее, чем непосредственно монтаж.

Выполните точный расчет необходимого количества покрытия. Размеры стандартного листа onduline составляют 200 х 95 см. В расчетах обязательно учитывайте припуски для нахлеста. Для нахлеста нужно будет оставить 9.5 см ширины и 10-15 см длины. Получается, что полезная площадь с одного листа составит 1.6 м2. Если вы будете знать общую площадь крыши, то сможете просто разделить ее на 1.6. Так у вас получится практически точное число необходимых листов. Помните о том, что результат может варьироваться от угла кровли и формы крыши.

Подготовка предполагает наличие таких инструментов:

ручная пилка для древесины;
молоток;
гвоздодер;
стремянка;
кровельная лестница.

К тому же, следует приобрести вспомогательные детали, без которых работа не будет качественной:

щипцовые элементы (защитные щитки) для кромки;
заполнитель карниза (вспененные полиэтилен, который предотвращает попадание мусора между листами и обрешеткой);
конек (гибкий);
резиновые фартуки-капельники;
спец. крепежи-гвоздики с резиновой шляпкой.

Последовательность монтажа листов

Укладка ондулина начинается на земле, где листы разрезаются по размерам. Затем, согласно нумерации, соблюдая технологию, укладываются на кровлю. Определив подветренную сторону, формируют на обрешетке первый лист, тщательно выравнивая его относительно продольной линии карниза и торца. Выступы листа за кромку карниза не должны быть больше 5,0 см. Постоянно используя уровень, проверяется горизонталь. Только после этого выполняется окончательная фиксация еврошифера листового. Распределение листов в шахматном порядке предусматривает обязательные нахлесты в горизонтальной и вертикальной плоскостях

Важно выдержать следующие параметры.
При угловом наклоне скатов, не превышающем десятиградусное значение, в продольном наложении листов захватывается две волны, а в поперечном накладка не должна быть менее 20 см.
Увеличивая угол до 10°-15°, меняем величину нахлеста: в продольном направлении это одна волна, в поперечном – 16 см.
Такой же показатель продольного наложения (одна волна) при угле наклона скатов, превышающем 15°. А вот поперечный нахлест должен быть порядка 14 см.

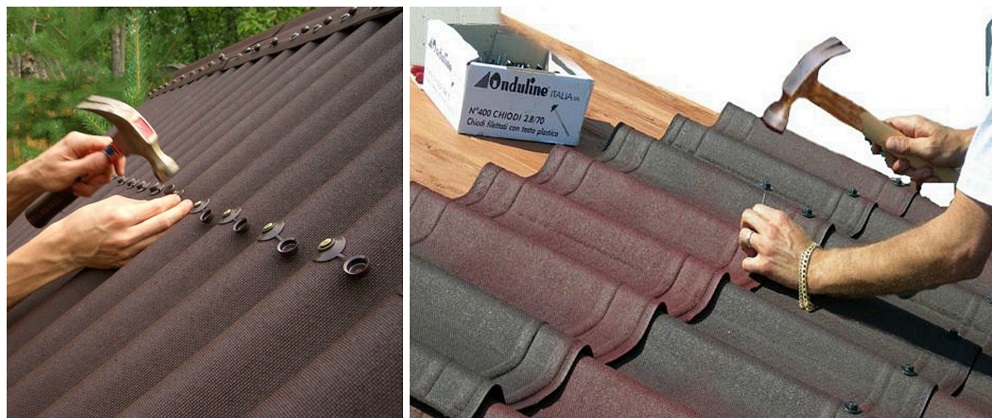

Забивать крепеж нужно строго по разметке в гребень волны, по схеме, указанной в инструкции на ондулин.
Кровля из ондулина своими руками будет считаться незаконченной, без монтажа доборных элементов (ветровой планки, карниза, конька). Они не только придадут художественному оформлению законченный вид, но создадут еще и дополнительную защиту от протечек влаги подкровельному пространству. Венцом на соединении в верхней части скатов является конек, представляющий заведенные вверху концы листов чрез черту стыка и прибитые на противоположный скат. Под конек предварительно укладывается изоляционная прокладка. На гребень волны устанавливается и ветровая планка, при этом в месте нахлеста листы должны накладываться не менее, чем на 0,1м.

Что собой представляет материал

Первоначально, до того, как приступить к монтажу, нужно изучить свойства материала. Ондулин похож на шифер, однако, он отличается гибкой основой. Такая кровля состоит из таких слоев:

основная- плита целлюлозно-волокнистая;
минеральные добавки и наполнитель, которые отвечает за прочность;
битумная смола, которая гарантирует устойчивость к влаге;
пигмент- отвечает за эстетику шифера.

Цена 1м 2 ондулина стартует от 200 руб, поэтому стоимость листа шириной- 0.95 м, длиной- 2 м, толщиной- 3 мм, шириной волны- 9.5 м и весом 6.3 кг составляет 395 рублей. Купить материал можно в любом строительном магазине, многие также обеспечивают доставку на дом.

Расчет кровли

Инструкция по монтажу ондулина не содержит методов расчета, но указывает на особенности укладки. Листы необходимо размещать не встык, а с напуском. Нахлест ондулина составляет 2 волны. Сверху и снизу при укладке рядом нахлест делают не менее 14 см. Кроме того, нижний ряд листов по краю крыши выпускают наружу еще на 7 см.

При расчетах объема приходится учитывать, что полезная площадь листа будет меньше его физической площади. В результате при длине в 2 м и ширине 0,95 м истинная площадь каждого элемента настила составит не 1,9 м², а всего 1, 6 м².

Чем угол наклона меньше, тем больше приходится делать нахлест. В результате получается:

при уклоне до 10 градусов лист перекрывает 1,29 м² кровли;
от 10 до 15 градусов – 1,54 м²;
более 15 градусов – 1,56 м².

Общую площадь крыши дома делят на полезную площадь листа и увеличивают результат на 5–10%, чтобы компенсировать возможный бой или обрезку материала. Затем число округляют.

Что собой представляет ондулин?

Ондулин (еврошифер) – это легкий и прочный кровельный материал из целлюлозной массы, битума, отвердевающих смол и разных наполнителей.

Целлюлоза и битум перед изготовлением проходят глубокую очистку. Еврошифер был изобретен во Франции всего полвека назад.

Ондулин предлагается в виде волнистых листов, обладающих высокой степенью защиты от воздействия неблагоприятных природных факторов.

Материал легче обычного шифера, поэтому уложить его гораздо проще и быстрее. Способ производства и состав ондулина влияют непосредственно на свойства кровельного материала.

Плюсы использования ондулина:

невысокая стоимость за счет способа производства и доступности материалов изготовления;
легкость, за счет чего не требуется проектирование усиленной стропильной системы перед тем, как класть ондулин;
простота ухода и очистки – можно полить из шланга либо дождаться проливного дождя;
материал не вступает в химическую реакцию с большим количеством кислотных, щелочных и нефтехимических раздражителей;
исключено образование плесени и грибка;
экологически чистый и безопасный материал за счет своего состава;
устойчив к атмосферным осадкам;
срок службы составит 15 – 20 лет;
установку ондулина можно осуществлять на старое кровельное покрытие, экономя при этом на демонтаже.

Стоит упомянуть и о недостатках материала, чтобы обеспечить объективность выбора кровельного покрытия:

со временем ондулин выцветает под солнцем, что негативно скажется на общем виде дома;
гарантия на гидрофобность распространяется только в течение указанного производителем срока;
при покупке большого количества материала возможно несоответствие цвета, на листах могут оказаться пятна битума;
по крыше с ондулиновым покрытием нельзя ходить, так как обязательно останутся вмятины и повреждения. Аккуратность потребуется при перевозке, подъеме и установке;
существует лишь в 4 цветовых вариантах: зеленый, коричневый, черный и красный;
при намокании материал плохо держит форму, поэтому обрешетка должна быть ровной и находиться в одной плоскости.

Все плюсы и минусы материала говорят о том, что выбор его в качестве покрытия кровли должен быть тщательно обдуман.

Что нужно подготовить первоначально

Выполните точный расчет необходимого количества покрытия. Размеры стандартного листа onduline составляют 200 х 95 см. В расчетах обязательно учитывайте припуски для нахлеста. Для нахлеста нужно будет оставить 9.5 см ширины и 10-15 см длины. Получается, что полезная площадь с одного листа составит 1.6 м 2 . Если вы будете знать общую площадь крыши, то сможете просто разделить ее на 1.6. Так у вас получится практически точное число необходимых листов. Помните о том, что результат может варьироваться от угла кровли и формы крыши.

Подготовка предполагает наличие таких инструментов:

ручная пилка для древесины;
молоток;
гвоздодер;
стремянка;
кровельная лестница.

К тому же, следует приобрести вспомогательные детали, без которых работа не будет качественной:

щипцовые элементы (защитные щитки) для кромки;
заполнитель карниза (вспененные полиэтилен, который предотвращает попадание мусора между листами и обрешеткой);
конек (гибкий);
резиновые фартуки-капельники;
спец. крепежи-гвоздики с резиновой шляпкой.

Особенности устройства обрешётки

Если производится монтаж кровли из ондулина своими руками, то важно учесть уклон поверхности. Если он не превышает десяти градусов, то следует обустроить решетку с использованием тонких досок и фанеры. Сначала к кровле фиксируются стропила, расстояние между которыми должно оказаться несколько меньше полуметра

Это позволит расположить листы на твердой опоре. При установке поперечных перекладин следует руководствоваться таким же шагом

Сначала к кровле фиксируются стропила, расстояние между которыми должно оказаться несколько меньше полуметра. Это позволит расположить листы на твердой опоре. При установке поперечных перекладин следует руководствоваться таким же шагом.

Для того чтобы обеспечить сток жидкости с поверхности, следует сделать нахлёст, ширина которого равна 200 миллиметрам. Что касается бокового нахлеста, то его ширина может быть равна одной волне. Если вами был выбран ондулин, правила монтажа непременно стоит соблюдать. При наклоне, который превышает 15 градусов, расстояние между элементами каркаса должно быть реже, этот параметр равен 600 миллиметрам. Боковой нахлест должен обладать такой же шириной. Поперечные перекладины должны фиксироваться таким образом, чтобы они располагались параллельно земле и друг к другу. Для этого можно изготовить шаблон из бруска нужной длины.

Расчет количества материала на крышу

Рассчитать, сколько стелить ондулина на кровлю, несложно. Расчет необходимого количества материала упрощается, если крыша была ранее покрыта серым шифером. Стандартные листы ондулина соответствуют ему по геометрическим размерам, то есть их следует взять такое же количество, как и обычного шифера.

В общем случае, для определения нужного для выполнения работы материала необходимо разделить площадь кровли на полезную площадь одного листа еврошифера, которая определяется умножением его длины на ширину, за исключением величины перекрытия. Старую кровлю из обычного шифера накрыть лучше ондулином, и расчет здесь такой же.

Расчет площади крыши сложной формы можно выполнить, вспомнив школьный курс геометрии. Для этого поверхность разбивается на трапеции, треугольники, квадраты и другие геометрические фигуры, их площадь определяется по формулам и суммируется. Определив нужное количество листов еврошифера, следует увеличить его приблизительно на пятнадцать процентов для обеспечения компенсации неизбежных обрезков. Крепление листов ондулина осуществляется при помощи специальных гвоздей с широкими обрезиненными шляпками, входящими в комплект поставки покрытия.

Об установке ондулиновой кровли

Если планируется монтаж ондулина своими руками, то в этом случае вполне можно обойтись усилиями одного человека, поскольку вес листов и легкость их обработки к этому располагают.

Подобного рода покрытием крыши могут быть выложены не только дом или коттедж, но и баня с беседкой, а также другие хозяйственные строения.

Объективным преимуществом кровли из ондулина в сравнении с другими материалами служит возможность укладки настила непосредственно по прежней кровле. Это позволит избежать затрат, связанных с демонтажем старого покрытия, а также не допустить даже временного нахождения под открытым небом подкровельных помещений.

Технология укладки ондулина достаточно несложна. Прежде чем начать монтаж, следует детально изучить правила, которые предлагает инструкция по монтажу ондулин, идущая в комплекте поставки материала и комплектующих элементов.

Кроме того, инструкция является вместе с тем и правом на получение гарантии от производителя и поставщика, поэтому терять ее крайне нежелательно.

Основным условием, выдвигаемым производителем для обеспечения гарантии на материалы, является соблюдение всего перечня условий и требований, указанных в качестве правил монтажа ондулиновой кровли.

Кроме того, необходимо помнить, что условия гарантии распространяются только на те материалы Ондулин, которые были приобретены у официальных представителей и партнеров одноименной компании-производителя, и являются оригинальными.

Ондулин — инструкция по монтажу

Когда обрешетка в соответствии с углом наклона смонтирована, следует поэтапно укладывать покрытие. Монтаж ондулина по шагам:

Укладка ондулина начинается с края кровли;
если в первом ряду укладывалось четыре листа ондулина, то второй ряд будет состоять из трех с половиной листов: первый лист поперек разрезают пополам и укладывают. Укладка ондулина на крыше производится в нахлест на нижний ряд, длина нахлеста должна быть около 12 см, а боковой нахлест не должен быть шире одной волны;
статья о том, как крепить листы ондулина к обрешетке;
коньковые части следует крепить на скате к добавочным брускам обрешетки. Крепление производится изнутри волн стыковочного с брусьями материала;
ендовы (стыковочные углы скатов) изготавливаются из исходного покрытия и должны крепиться на дополнительную обрешетку;
щипец кровли обеспечивается посредством подгиба края полотна покрытия к щипцовой доске. Длина подгиба и доски должны совпадать;
ребра кровли покрывают щипцовыми или коньковыми элементами;
боковые стыки, которые примыкают к стене, расположенной в вертикальном положении к стыку, оформляют ендовом из ондулина;
установка кровельного вентилятора происходит по волнам в местах их соединения. Основание вентилятора не должно выходить за границу верхнего листа;
часто на крыше закрепляют кровельное окно, которое стыкуется с листом покрытия, а верхнее полотно укладывается внахлест;
во избежание просветов между полотнами ондулина и дополнительных элементов кровли, используют специальный наполнитель;
установка гидроизоляционных и продувных элементов.

ондулин (черепица) инструкция по монтажу

Теперь вы в подробностях знаете, как класть ондулин. Все этапы покрытия кровли обеспечивают безошибочную укладку ондулина независимо от того, какой дизайн кровли предусмотрен. Последовательность действий обеспечивает хороший результат.

Как рационально подобрать количество еврошифера

Производится расчет требуемого количества материала. Не забивая голову формулами, можно просто ввести правильные данные в он-лайн калькулятор. Ориентировочно прикинуть количество листового ондулина достаточно легко: найти площадь каждого ската, просуммировать полученные результаты. Это значение разделить на площадь полезную (с вычетом нахлестов, кромок) одного листа. Автоматически прибавить порядка 10% на отходы: их будет тем больше, чем сложнее стропильный каркас.

Сооружение обрешетки при укладке ондулина обязательно. Это вызвано его пластичностью, способностью изменять форму при расширении. Используя брус 60х40, формируется решетчатое полотно, которое прибивается к стропилам. При этом шаг между соседними деревянными элементами зависит от угла, образованного скатами и потолочиной. Если угловая величина составляет порядка 10°и менее, выполняется сплошное полотно из OSB-плит или досок. При мене пологих скатах (10°-15°) расстояние составляет 0,45-0,5 м. Если крутизна крыши более 15°соблюдается шаг в 0,61 м.

Во время каждой операции проверяется ровность укладки отвесом. Устройство гидроизоляции крыши, как и утеплителя, не является обязательным и зависит от желания хозяина дома. Пред укладкой листового еврошифера на сплошную обрешетку монтируется планка ендовы.

Разметка под вбиваемые метизы на листах шифера должна совпадать с расположением брусьев решетчатой конструкции под ними. При сложных конструкциях крыш лучше сначала пронумеровать листы, начертить схему их расположения, указав на ней место каждой укладочной единицы.

Этап VI. Монтаж кровельных листов Ондулин на старую крышу

Ондулин – настолько легкое и удобное в монтаже покрытие, что для обновлении старой ничего лучше и не придумать. С другой стороны, устаревшая кровля под еврошифером одновременно будет служить и хорошим основанием.

Плюс такие преимущества, которые несет в себе монтаж новой кровли на старую:

Нет затрат на демонтаж старой кровли и горы мусора.
Экономия времени, ведь перекрывать крышу заново не придется.
Каким бы хрупким не казался ондулин, теперь внутренний пирог кровли надежно защещен.
Двойная защита от протечек!

Вот как выглядит сама технология монтажа ондулина на старую крышу:

Давайте разберем технологию крепления еврошифера на старую крышу по шагам:

Шаг 1. Оцените состояние крыши и то, насколько крепки деревянные элементы кровли: балки, стропила и обрешетка. Если вы заметили ветхие элементы, обязательно замените их или усильте.
Шаг 2. Теперь вдоль стропил набейте бруски для будущего крепления ондулина.
Шаг 3. Установите обрешетку с таким же шагом, как для при обычном монтаже ондулина. Можете для этого использовать инструкцию от производителя.
Шаг 4. Теперь на 10 см от конька на скаты установить дополнительные элементы обрешетки – здесь будет еще один полноценный конек.
Шаг 5. Чтобы улучшить внешний вид крыши, на карнизе установите водосточную систему и капельник.

На практике все выглядит так:

Также, если у вас остался ондулин, им можно закрыть фронтоны крыши, и внешний вид дома от этого только выиграет:

Мы постарались собрать для вас в этой статье все самые полезные советы и рекомендации опытных кровельщиков, которым приходилось работать с ондулином.

Конечно, сами производители не горят желанием заявлять о всех этих подводных камнях и особенностях в монтаже, ведь марку нужно держать. А вам, если вы собираетесь работать с этим материалом, такие знания как раз будут полезны!

Крепление доборных элементов

Производитель не нормирует шаг крепления для каждого типа доборных элементов. Но исходя из практики монтажа рекомендуется выполнять фиксацию через каждые 15-20 см. Так обеспечивается максимальная плотность прилегания.

Кроме этого параметра необходимо учитывать величину нахлеста. Для каждого из доборных элементов она различна.

Тип доборного элемента	Величина нахлеста, мм
Щипец	100 -150
Конек	125
Ендова	150
Внешний излом	100 -150

При обустройстве ендовы и изломов рекомендуется использовать бутил-каучуковую ленту с клейкой поверхностью. Она необходима для повышения изоляции и частично компенсирует тепловое расширение Ондулина. Этот же материал можно применить в местах соединения кровли со стеной и при обустройстве дымоходов.

Особенности работы с ондулином

Если необходимо будет все-таки пройтись по положенному материалу, то наступайте лучше на гребешок волны.
Чтобы обновить кровлю надолго, лучше все монтажные работы проводить при температуре окружающей среды в диапазоне от -5С до +30С. Если температура превышает норму или, наоборот, ниже -5С, перенесите работы на другое время.
Для крепежа одного листа используется примерно 20 гвоздей. Именно столько гвоздей сможет удерживать лист при порывах ветра.

Из-за особенностей состава покрытие может тянуться. Это приводит к появлению волн по всей площади крыши, удалить которые придется только демонтажем. Для предотвращения растягивания, схема крепления ондулина предполагает использование идеально ровных по форме листов.
Проверьте достаточную длину свеса. Чрезмерно длинный будет выглядеть некрасиво, а через чур короткий- приведет к сбору мусора и пыли под крышей. Наиболее опасно, что под короткий свес будут постоянно попадать осадки.

Технические параметры ондулина

Единственное преимущество – относительно низкая стоимость покрытия. Почему относительно низкая стоимость? Все просто. Учитывать следует не только цену материалов, но и общие эксплуатационные затраты на содержание здания. А здесь возникают большие проблемы. Ондулин изготавливается из макулатуры, после дробления масса высушивается, пропитывается битумом и красится. Для придания волнистой формы листы прессуются. Такой материал не может быть долговечным и прочным, со временем крайние волны отгибаются, в этих местах задувается снег или появляются протечки воды. Ремонтировать ондулиновую крышу очень сложно, листы не выдерживают вес строителей. Кроме того, поверхность выгорает, скаты теряют привлекательность.

Недостатки ондулина

Сложность монтажа. Даже в нормальных температурных условиях ондулин не имеет требуемой жесткости, во время крепления ходить по нему категорически запрещается. А если погода солнечная, то поверхность темных листов очень нагревается, прочность падает почти до нуля, в такой материал даже гвозди забить с нужным усилием проблематично, гребни сразу сминаются. А при температурах ниже минус пять градусов материал становится хрупким, что также значительно усложняет кровельные работы.
Высокая горючесть. Бумага и битум отлично горят, причем потушить пламя очень сложно. Все заверения производителей, что по показателям пожарной безопасности ондулин превосходит даже металлические кровельные материалы – откровенная ложь.
Некрасивый внешний вид. Привлекателен ондулин ровно до тех пор, пока на его поверхности не начинают расти мхи, а они довольно быстро осваивают новые поверхности. Дело в том, что поверхность листов шершавая, на ней быстро скапливается пыль. Из-за этого уже через несколько лет эксплуатации для мхов создаются отличные условия, они покрывают поверхность крыши разноцветными пятнами. Высокие дизайнерские показатели безвозвратно потеряны. Но и это еще не все проблемы, возникающие из-за мхов. Их корни проникают вглубь листов ондулина, его прочность критически понижается.

Опытные строители рекомендуют использовать ондулин только в крайних случаях и лишь для неответственных построек: навесов для автомобилей, хозяйственных пристроек и т. д. Использовать материал для обустройства крыш жилых домов экономически нецелесообразно. Да и внешний вид таких домов через несколько лет будет вызывать много вопросов. Через непродолжительное время кровлю придется менять, а это заметно увеличивает общую сметную стоимость дома.

Дачный домик с ондулиновой крышей

Правила выбора ондулина

Недобросовестные продавцы под видом настоящего ондулина могут продать вам кровельный материал других малоизвестных производителей или подобные аналоги, которые не соответствуют качественным показателям настоящего ондулина. Такой обман может значительно усложнить укладку ондулина на рубероид или другую кровельную основу, а также сказаться на долговечности эксплуатации.

Поэтому, чтобы избежать таких неблагоприятных последствий и приобрести правильный материал обратите внимание на следующие моменты:

Каждый лист имеет 10 волн.
Цвет ондулина насыщенный, матовый.
Высота каждой волны равна 38 мм.
На внутренней стороне материала должна быть черная рифленая сетка.
На лицевой стороне поверхность на ощупь имеет шершавую структуру.
Каждый элемент имеет маркировку «Ондулин».
Наличие у продавца сертификатов качества, соответствующих международному стандарту ISO 9001.
Гарантия на всю продукцию Onduline составляет 15 лет.
