Ленточная пила по дереву: чертежи, фото и видео

Введение

В мастерской должно быть все под рукой и изобилие инструмента делает мастера по настоящему свободным в выборе методов и приемов работы. Одна из самых базовых операций в любой мастерской – это пиление заготовок

Причем пиление бывает разным – где-то нужно отпилить быстро и качество реза не важно, где-то нужен глухой пил и с этим справится циркулярка или электролобзик со специальной пилкой, где-то требуется исключительно ровный пил и так далее

Ленточная пила по дереву, сделанная своими руками, по достоинству занимает почетное место в мастерской. Она есть далеко не у всех, тем не менее удобство ее использования не оспоримо. К ее достоинствам следует отнести следующие особенности:

1. Высокое качество пиления, так как нет возвратного движения режущего полотна.
2. Высокая скорость пиления, так как режущая лента двигается с большой скоростью.
3. Высокая маневренность при пилении из-за небольших толщин режущего полотна.
4. Высокая универсальность и гибкость использования инструмента.
5. Высокая безопасность работы.

Тем не менее ленточная пила обладает и недостатками. Перечислим их:

1. Это стационарная пила, соответственно нет возможности ее мобильного перемещения.
2. Ограниченная зона пиления из-за конструктивных особенностей.
3. Большие габариты.

Как сделать пилораму из бензопилы

Если нужна мини пилорама из бензопилы, то здесь все просто. Требуется взять металлические уголки, и сварить соответствующую конструкцию. При этом понадобится только предварительно подготовить чертеж, на котором спланировать конструкцию конечного оборудования.

Второй вариант, когда нужна домашняя пилорама, при изготовлении которой понадобятся:

1. Бензопила, которая используется в качестве приводного режущего источника
2. Механизм для передвижения заготовок. Это исключит необходимость передвигаться пильщику по заготовке, что является небезопасно
3. Устройство для фиксации заготовок в конструкции оборудования. Фиксировать заготовку нужно для того, чтобы исключить ее проворачивание при воздействии режущим инструментом. Если не закрепить бревно, то оно будет проворачиваться, что снизит не только производительность труда, но еще и в итоге получится неаккуратная заготовка в виде доски

Имея представление о том, что собой представляет самодельный вариант устройства, можно приступать к его реализации. Здесь сразу нужно отметить, что изготовить пилораму можно любой сложности, на что, как говориться «горазды руки». Однако цель данного материала в том, чтобы показать, как сделать самую простую пилораму с использованием бензопилы.

Правила работы

Прежде чем приступать к распилу, ознакомьтесь с рекомендациями:

• Установку следует крепко закрепить к полу. Это позволит избежать колебаний во время распиловки.
• Место, в котором будет находиться пилорама, должно быть проветриваемым, потому что от древесины будет идти постоянная мелкая стружка, можно повредить органы дыхания.
• Чтобы полотно не растягивалось, снимайте его каждый раз после окончания действий, а затем надевайте и регулируйте снова. Обязательно делайте пробный запуск после каждого натяжения ленты.
• Делайте перерывы минимум один раз в два часа, чтобы проверить установку и дать остыть электроприводу.

Процесс изготовления ленточной пилы по дереву своими руками

Требования к раме и подготовка

Чертеж самодельной ленточной пилы

Для изготовления несущей рамы следует выбрать толстую балку из твёрдых пород дерева (отлично подойдёт клён). Это необходимо для того, чтобы конструкция аппарата выдержала будущие нагрузки и не вибрировала при проведении распилочных работ.

Первоначально нужно разработать чертёж будущей ленточной пилы. Он может быть схематический или подробный, с указанием размеров каждого элемента аппарата. Высота каркаса напрямую зависит от размеров помещения и особенностей планируемого использования. Необходимо продумать высоту расположения стола, его размерные характеристики, диаметр шкивов и длину несущей балки. После проведения всех расчётов, из подручного материала изготавливаются отдельные элементы.

Монтаж рамы

Рама ленточной пилы представляет собой С-образную основу, состоящую из несущей балки и двух закреплённых на ней опор для шкивов, для изготовления которых может использоваться толстая многослойная фанера. Опоры должны устанавливаться друг от друга на достаточном расстоянии, учитывающем специфику и размеры планируемых для распила на аппарате материалов.

Профиль зуба и его обозначение

Сборка стола

Размеры и высота рабочего стола подбираются индивидуально для каждого мастера

Важное требование – под столом должны помещаться два шкива (ведомый и ведущий), электродвигатель и ящик для стружки. Часто рабочее место выполняют в виде закрытой тумбы, помещающей в себя все описанные детали

В столешнице обязательно должна иметься прорезь для режущей ленты.

Установка шкивов

Диаметр шкивов может быть любой, но он должен соответствовать размерам всего аппарата. Для работы с широкими полотнами следует выбирать колёса с большим диаметром и толщиной. Торцы ведомых колёс должны быть выпуклыми, что обеспечивает самоцентрирование режущего полотна, а ведущего (шкив ременного привода) – с углублением, гарантирующим надёжное крепление ремней.

Способ установки направляющих ленточной пилы

На торцы колёс для защиты дерева необходимо натянуть велосипедные камеры либо можно обернуть их в несколько слоёв изолентой, но такой способ подойдёт только для маленьких аппаратов.

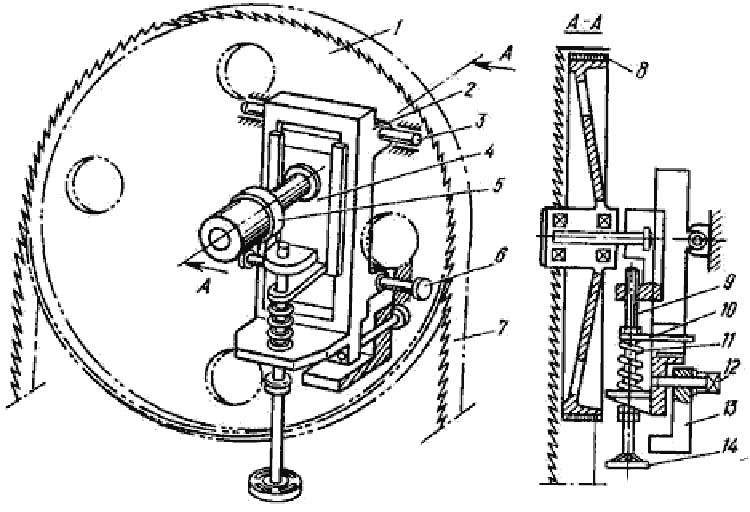

Для регулировки натяжения ленты верхний шкив должен крепиться на подвижном блоке, оснащённом ручкой, при вращении которой осуществляется подтягивание колеса вверх, а также специального винта, ослабляющего или фиксирующего конструкцию. Подъёмный механизм может быть любой, что оставляется на усмотрение мастера. Вместо бруска, ручки и винта вполне могут использоваться рычаг, очень тугая пружина и болты, предусмотренные на разных уровнях.

Нижняя часть аппарата состоит из двух колёс, установленных на одном валу. На первое колесо, расположенное параллельно верхнему, натягивается режущее полотно, а второе выполняет функцию привода и соединено ремнями с электродвигателем.

Выбор полотна

Режущую ленту можно изготовить и самостоятельно, но это лишняя и неоправданная работа. На аккуратность и эстетичность распила влияет качество заточки ленты. А потому лучше приобрести готовое ленточное полотно. Выбор их разновидностей в магазинах огромен, они отличаются количеством зубьев, разводом зубьев и их размерами (мелкие, средние или крупные).

Основные параметры полотна

Изготовление основания для станка

Станок по дереву своими руками устанавливается на основании из металлических уголков. Их крепят в таком положении, чтобы вертикальная полка смотрела вверх. Необходимо добиваться максимальной точности, что позволит предотвратить быстрое изнашивание рабочих колесиков.

К установленным уголкам в перпендикулярном направлении приваривают стойки из профильных труб (2,5х2,5 мм). Между ними монтируется еще один элемент. Он представляет собой трубу полудюймового диаметра. Именно на нее устанавливаются когти, предназначенные для закрепления бревен. Данные приспособления должны беспрепятственно двигаться в разные стороны. Для фиксации материала необходимо ударить по зажиму молотком, что приведет к его заклиниванию.

Завершающая отделка, проверка и настройка

Пилу из дерева можно эксплуатировать сразу после сборки, однако специалисты рекомендуют предварительно оснастить ее кожухом, который закроет верхний шкив.

Подобные манипуляции не просто придадут конструкции эстетическую привлекательность, но и повысят степень безопасности: даже при соскальзывании ленты со шкива она остановится в кожухе. В качестве дополнительного аксессуара следует предусмотреть контейнер под стружку, к которому можно будет легко получить доступ.

Привод ремня рекомендуется вывести из-под рабочего стола, защитив его от опилок. Силовой агрегат защищается кожухом, изолированным от пыли и прочего мусора.

Финальный этап обработки древесины лаком или краской положительно сказывается на сроке службы инструмента, а еще предотвращает получение травм при контакте со сколками и щепками необработанного материала. Перед эксплуатацией все поверхности дополнительно зашкуриваются и пропитываются антисептиками — они препятствуют гниению и развитию плесени.

Сборка

• Обработка основания. После полного высыхания клея нужно снять струбцины и обработать место склейки, торцы и прочие поверхности.
• Установка механизма натяжения пильного полотна. Он устанавливается в посадочный паз, а сверху нужно расположить упорный элемент. Во время работы механизм должен быть жестко зафиксирован.

Установку шкивов

Необходимо обратить внимание на то, чтобы устанавливаемые шкивы должны располагаться параллельно друг к другу и легко вращались вокруг своей оси, при этом ось должна быть абсолютно статична. Не допускается сильного биения кругов, так как это может привести к соскальзыванию пильного полотна со шкива и травмированию мастера

Нижний ведущий вал должен проходить корпус насквозь и иметь с обратной стороны достаточный конец, чтобы можно было его зажать в патрон дрели. Верхний шкив устанавливается в механизм натяжения пильного полотна.

Установка режущего полотна. Пильное полотно должно быть установлено поверх торцов шкивов. Сначала оно должно свободно одеваться на эту конструкцию, а с помощью вращения ручки подстройки брусок с осью верхнего шкива перемещается вверх, увеличивая, таким образом, расстояние между центрами шкивов. При этом происходит натяжение ленты. После натяжки нужно затянуть винт a футорке для жесткой фиксации механизма натяжения.

• Установка пильного стола. Пильный стол располагается на горизонтальной поверхности основания, как показано на фото. Его площадь должна быть достаточной для комфортного процесса пиления заготовки. Необходимо заметить, что очень важна перпендикулярность стола пильному полотну, причем в двух измерениях – продольном и поперечном. Крепление стола выполняется саморезами. Хотя есть вариант его «посадить» на клей, а для прочности установить шканты.
• Установка электроинструмента. На самом последнем этапе нужно заставить эту конструкцию ожить. Для этого нужно хвостовик ведущего вала нижнего шкива зажать в патрон дрели. Как вариант можно использовать перфоратор или шуруповерт. Но мощность шуруповерта будет явно недостаточна, поэтому все-таки дрель или перфоратор.

Настройка и наладка. Прежде чем приступать к работе, включите ленточную пилу на холостом ходе. Проследите чтобы лента не соскальзывала и ходила ровно. Проверьте ее натяжение и фиксацию механизма натяжения пильного полотна.

Разновидности самодельных пилорам из бензопилы

Сколько людей, столько и изобретений, поэтому сделаем обзорную экскурсию по разным видам самодельных пилорам, и выясним и особенности конструкции и применения.

Первый вариант устройства, который показан на фото, подходит для тех случаев, когда предстоит распилить не одно и не два бревна, а несколько десятков. Удобство использования такого агрегата в том, что заготовка укладывается на основании, фиксируется, и после этого режущий инструмент перемещается по рельсовому пути. Специальная конструкция в виде арки, на которой крепится инструмент, перемещается по рельсам. Для установки толщины распила досок, в конструкции арки предусмотрена регулировка положения инструмента.

Это интересно!Изготовить конструкцию с основанием, по которому перемещается станина с бензопилой трудно и затратно, поэтому есть смысл так заморачиваться, если планируется заняться лесопилкой серьезно.

Упрощенная версия первого варианта. Простота изготовления этой модели заключается в том, что вместо швеллеров используется стальной уголок, из которого изготавливается основание. По внутренней части уголка перемещается изготовленная арка, на которой фиксируется инструмент. Уголки соединены продольными пластинами, на которых располагается заготовка. Упрощенная версия стационарной пилорамы из бензопилы позволяет не только быстро сделать ее своими руками, но еще и сэкономить на материалах.

Третий вариант стационарной пилорамы также можно сделать самостоятельно в домашних условиях, но для этого понадобится много расходных материалов. Принцип работы такого агрегата заключается в том, что бензоинструмент фиксируется на специальной подвижной станине. Станина перемешается вручную пильщиком по наружной части швеллера. Для установки необходимой толщины распиливаемых досок, швеллер поднимается или опускается вниз благодаря специальному механизму.

Устройство и характеристики стандартного станка

Лобзик в заводском выполнении — это надёжное устройство, работу которого гарантирует производитель. Ручные модели отличаются низкой ценой. Стационарные же устройства стоят недешево, но обеспечивают подабающий комфорт при обработке древесной породы. Набор компонент в устройстве в основном однообразный для всех.

Конструкция состоит из последующих деталей:

Деталь для обработки ложат на десктоп. От его размеров зависит величина обрабатываемой детали. Некие модели имеют поворотный стол, что упрощает работу с деталью — улучшается видимость. Наличие градуировки упрощает разметку материала.

САМЫЙ ДЕШМАНСКИЙ И ПРОСТОЙ ВАРИАНТ! Ленточная Пила из Лобзика #DIY

Средние свойства промышленных станков:

• Размера стола колеблется в границах от 30 до 40 см. Это лучший размер.
• Привод имеет мощность около 150 Вт. Это достижимая величина для самодельного устройства.
• Вращательное движение в возвратно-поступательное конвертирует кривошипно-шатунный механизм. Далее усилие передаётся на пилу.
• Пилка имеет частоту колебания от 800 до 1 тыс. за минуту. По вертикали амплитуда движения обычно не превосходит 5 см. В неких моделях находится регулировка скорости движения, что позволяет подстроиться под характеристики материала.
• Ручной ленточный лобзик позволяет работать с пластиком и древесной породой менее 10 см в толщину. Длина деталей не должна превосходить 35 см.
• Существует много видов пил, которые меняют зависимо от обрабатываемого материала. Ширина пилки колеблется от 2 до 10 мм.
• Равномерную работу пилке обеспечивает её механизм натяжения. Он состоит из винтообразных либо рессорных пружин.

Модели спец предназначения могут иметь конструктивно другие свойства. Есть спецификации маленьких размеров, для обработки малеханьких деталей. Равно как и модели огромных размеров тоже выпускает индустрия для розничной реализации. Но такие варианты будут отличаться высочайшей ценой.

Что нужно знать о ленточной пиле

Каким будет распил дерева, зависит от того, какую форму имеет зубец оборудования. Именно зубец ленточной пилы показывает тип распила. Чему же отдать предпочтение? Пила с узкой лентой стоит недорого и ею очень просто пользоваться. Смысл заключается в том, что зуб не может быть высотой не больше 20% от ширины полотна, иначе сталь от сильной нагрузки разорвется, как бумажный лист. Какого шага и высоты зубья, определяет площадь впадины. Потому как если опилки не будут выноситься, а будут скапливаться в пропиле, то пила заклинит и засориться опилками. На практике есть определение высоты зуба, и она равняется не меньше 5 мм. И, соответственно, шириной полотно должно быть менее 25 миллиметров. Узкая пила, которая порвалась, встречается часто. Широкие пилы рвутся очень редко. На таких пилах могут появиться трещины, и связано это с неправильно подобранными размерами, регулированием. А вот чтобы разорвать такую пилу это еще надо потрудиться. Трещины могут быть:

• во впадинах зубьев;
• в центральной части пилы;
• на кромке в задней части.

Наиболее часто встречаются дефекты во впадинах зубцов ленточного оборудования. Возникают дефекты в процессе работы пилы. Из-за дефектов такая пила делает неровный пропил дерева. Как же не допустить образование дефектов? На узких пилах делают разгиб зубцов. Разводка проводится так: 1-ый зубец влево, 2-ой вправо, 3-ий прямо и опять: влево, вправо, прямо. В данном случае пил проводят левый и правый зубцы, а прямой занимается уборкой опилок.

Лучшим считается работа пилы с уборкой опила на 100%, а узкая пила убирает на 30%, потому как высота зубцов у такого типа пил невысокая. Из вышесказанного можно сделать вывод, что скорость работы узкой пилы ниже, так как вынос опила низкий, и замедляет пил. Кроме того, узкая пила не имеет тело стабилизации и поэтому застревает и расшатывается в пропиле, из-за чего происходит разрыв. И тут уже опять понадобится ремонтировать и варить. Вывод однозначен, широкая ленточная пила для дерева все-таки лучший вариант. Единственное, что можно предпринять — это увеличить ширину стального полотна. Отношение не должно превышать 20 к 80. Зубцы можно сплющить на кончике, тем самым создав уширение в пропиле. Также можно наплавить стеллит. После этого зубцы гарантированно будут работать на все сто. Если сделан стеллит, то разводку делать не надо.

Следует сказать и о том, что каков будет пил, влияет и качество древесины. Дерево должно быть чистым, с минимальным количеством сучков. Широкая пила отлично работает с любой шириной бревна. Большие скорости для нее не проблема. В широких ленточных пилах настройка зубцов может проводиться более тонко. Также может меняться ширина, угол, толщина пропила. Благодаря этому выход продукции можно повысить до 25 %. Узкая ленточная пила делается с более дешевым оборудованием, более просто собирается. Это своего рода относительный плюс в копилку узких пил.

Ручная пила

Узкая пила нагревается во время работы полностью, а у широкой пилы нагревается только часть лезвия, которая пилит, из-за этого порой может возникать волна в месте пропила.

Поэтому широкую пилу надо натягивать гораздо сильнее, чем узкую. Конструкция широкой пилы более сложная, что, естественно, отражается на стоимости. Кроме того, на широкой ленточной пиле очень непросто работать, надо иметь ряд определенных навыков и знаний. Хороший, налаженный станок с широкой ленточной пилой даст большие объемы выработки.

Для того чтобы пиление было продуктивным требуется:

• станочное оборудование с широкой ленточной пилой;
• опытный оператор;
• высокого качества подготовленное оборудование;
• человек ответственный за заточку;
• механизм для заточки;
• обслуживающий персонал.

Станок для ленточной пилы Ленточными пилами можно пилить оперативно и качественно. Однако надо соблюдать ряд правил. Перед использованием ознакомиться с оборудованием, ухаживать за оборудованием, чистить и смазывать, вовремя проверять и обслуживать. Если финансов нет, то станок можно сделать самостоятельно. Обладая навыками, деталями и специальным оборудованием, следуя схеме, можно попробовать собрать ленточную пилу своими руками. Конечно, самостоятельно собранный станок не будет обладать супер скоростью, но как говорится: не спеша, можно выполнить поставленные задачи по пилению очень даже хорошо и продуктивно.

Что необходимо для получения эффективного ленточного станка?

Самодельный ленточный станок изготовляется по готовым чертежам, которые находятся в общем доступе. Для выполнения такой работы необходимо и другое:

• найти несколько автомобильных деталей;
• подобрать соответствующий прокат сортового типа;
• правильно провести все необходимые слесарные и токарные работы;
• осуществить некоторые манипуляции при помощи сварочного аппарата.

Чтобы произвести сборку ленточного станка, можно использовать ненужные шкивы, снятые из старой сельскохозяйственной техники. Лучше всего, если их диаметр достигает 300 мм. В качестве направляющих рекомендуется использовать металлические трубы двух разных диаметров. Первая должна иметь размер полдюйма, а вторая – немного больше. В результате одну трубу можно надеть на другую и получить необходимый зазор в 0,5 мм.

Устройство лобзикового станка – что кроется внутри?

Лобзиковые станки относятся больше к инструментам специальным, чем к аппаратам, которые нужны как опытному мастеру, так и любителю, хозяйничающему в гараже. Их назначение сводится к особой задаче, а именно выпиливанию сложных криволинейных контуров из листовых материалов. К особой «фишке» таких станков можно отнести и выполнение распила без нарушения целостности внешнего контура. Чаще всего, выпиливание происходит на деревянных и производных материалах (фанера, ДСП, ДВП), хотя современные станки, оборудованные соответствующими пилочками, способны работать и с другими материалами, например, пластиком или гипсокартоном.

Такое оборудование нашло применение в музыкальной индустрии (изготовление музыкальных инструментов) и, конечно же, в мебельной. Покупают такие агрегаты и любители мастерить в собственной мастерской. Устройство традиционного лобзикового станка, сконструированного по всем правилам, выглядит следующим образом: рабочая поверхность, на которую выведена пила, прячет под собой привод (электродвигатель) и кривошипно-шатунную конструкцию. Механизм натяжения может находиться как снизу, так и сверху станка.

Чтобы обработать деталь, ее необходимо положить на рабочий стол. У многих моделей есть возможность поворачивать его под разными углами, чтобы выполнить наклонный рез. Упоры и направляющие на поверхности, а также поворотный механизм могут иметь разметку, что значительно упрощает и ускоряет работу. Именно от длины рабочего стола и зависит длина реза – большинство моделей ограничены 30-40 см. Мощность электродвигателя – важный, но все же далеко не самый основополагающий фактор, поскольку у станка есть огромный запас по невостребованной мощности. Например, для домашней мастерской или даже небольшого производства достаточно «движка» всего на 150 Вт.

Криво-шатунный механизм – куда более важная деталь, ведь в данном случае именно от нее зависит качество передачи вращательного момента привода в поступательно-возвратное движение, направленное в вертикальной плоскости посредством пилки.

Стандартными лобзиковыми станками считаются аппараты с амплитудой движения в районе 3-5 см при частоте колебаний до 1000 в минуту. Во многих моделях предусмотрена смена скоростного режима для разных материалов. Сама же лобзиковая пилка обычно изготавливается длиной до 35 см и способна распилить материал до 10 см толщиной. Ширина пилочек может колебаться в достаточно широком диапазоне – от совсем тонких двухмиллиметровых до более грубых десятимиллиметровых, с толщиной от 0,6 мм до 1,25 мм.

Даже самая толстая и широкая пилочка с легкостью сломается, если не обеспечить достаточное натяжение пилочки по всей длине. Для этого используются рессорные и винтовые пружины. Достаточно часто такие станки оснащены воздушным насосом, который очищает с помощью обдува рез от опилок, а также сверлильным блоком. Последнее устройство особенно полезно, ведь в таком случае мастеру нет нужды отвлекаться на подключение электрической дрели и высверливание отверстия – все происходит на рабочей плоскости станка. Конечно, за удобство придется платить!

Инструкция, как сделать ленточную пилу

Вам нужно будет пройти несколько шагов:

• Сделать чертежи с помощью компьютерной программы или скачать их в интернете. Определитесь с размерами установки, расчистите место для нее.
• Из фанеры или иного материала сделайте шкивы. Их нужно отшлифовать и оклеить с торцовой стороны резиной.
• Используйте металлические швеллеры, чтобы сделать ось, или применяйте прочную породу дерева.
• В обе стороны основания нужно вставить втулки, которые будут держать уже сделанные диски из пункта №2. Настройте их, чтобы они стояли ровно не отклоняясь.
• Можно использовать демпфер, чтобы погасить лишние колебания и вибрацию.
• Установите двигатель (внизу, под столешницей) и соедините его с вращающимися деталями.
• Стол можно собрать из ДСП и покрыть его изолирующим материалом сверху. Он должен прочно стоять на ножке и быть рассчитан на большую массу, особенно если будет обрабатываться металл.
• При желании прямого продольного надреза следует установить направляющие.

Покажем вам чертежи с размерами и расчетами ленточной пилы, которую можно сделать своими руками.
