О разновидностях инструмента
Прежде всего, они бывают профессиональными, либо бытовыми. Профессиональные означают, что у приспособления будет большая мощность. Она обычно составляет 580-720 Вт. А вот у бытовых она меньше, всего от 320 Ватт. Но этого вполне хватает для небольшого объёма работ в домашних условиях.
Любая разновидность инструмента справится с созданием отверстий диаметром до 15 мм
Но надо взять во внимание, что электролобзики, у которых 1000 оборотам в минуту равна наименьшая скорость, не справятся даже с пластмассой
Электролобзики иногда делят на группы в зависимости от того, как у них закреплена пила. Например, для хвостовика с отверстием, гладкого, либо крестообразного. Последние два вида стали наиболее распространёнными, поскольку они лучше всего подходят к домашним инструментам.
Шаги ремонта
Разобрать инструмент несложно. Корпус разделяется на две половинки, открывая доступ ко всем частям механики. Первым делом нужно удалить загрязнения и заменить смазку, после чего можно приступать к ремонту.
Замена втулок штока
Отметим сразу, запасных частей в магазинах нет. Можно найти соответствующую деталь, приобретя на барахолке сломанный инструмент. Часто подходят детали от других приборов и механизмов. К примеру, лобзики с круглым выходом штока отремонтировать проще всего. Подбирается круглая втулка, при надобности увеличивается внутренний диаметр набиванием на конус. Данный ремонт позволяет ликвидировать биение и люфт штока, улучшить качество реза.
При необходимости изготавливаются и уникальные фиксирующие обоймы (зависит от модели лобзика). При установке их в корпус в качестве небольших подкладок можно использовать медную фольгу.
Замена штока
У недорогих моделей электролобзика шток представляет собой тонкую металлическую пластину сложной формы. При чрезмерной нагрузке он может просто лопнуть. Деталь заменяема, некоторые модели лобзиков совместимы с другими. Устройство нужно аккуратно разобрать, фиксируя процесс на фото, чтобы провести обратную сборку. Затем со снятой деталью пойти на рынок или в магазин. После чего установить деталь и наложить смазку.
Замена щеток
К большинству моделей лобзиков, если речь не идет об откровенно бюджетных, в комплекте поставляется пара съемников
. Для их замены достаточно открыть корпус: в задней части двигателя, на контактном блоке сразу видны нужные элементы. Ремонт элементарен: старые детали аккуратно извлекаются, контактные площадки очищаются от пыли, протираются спиртом. После этого достаточно установить новые щетки.

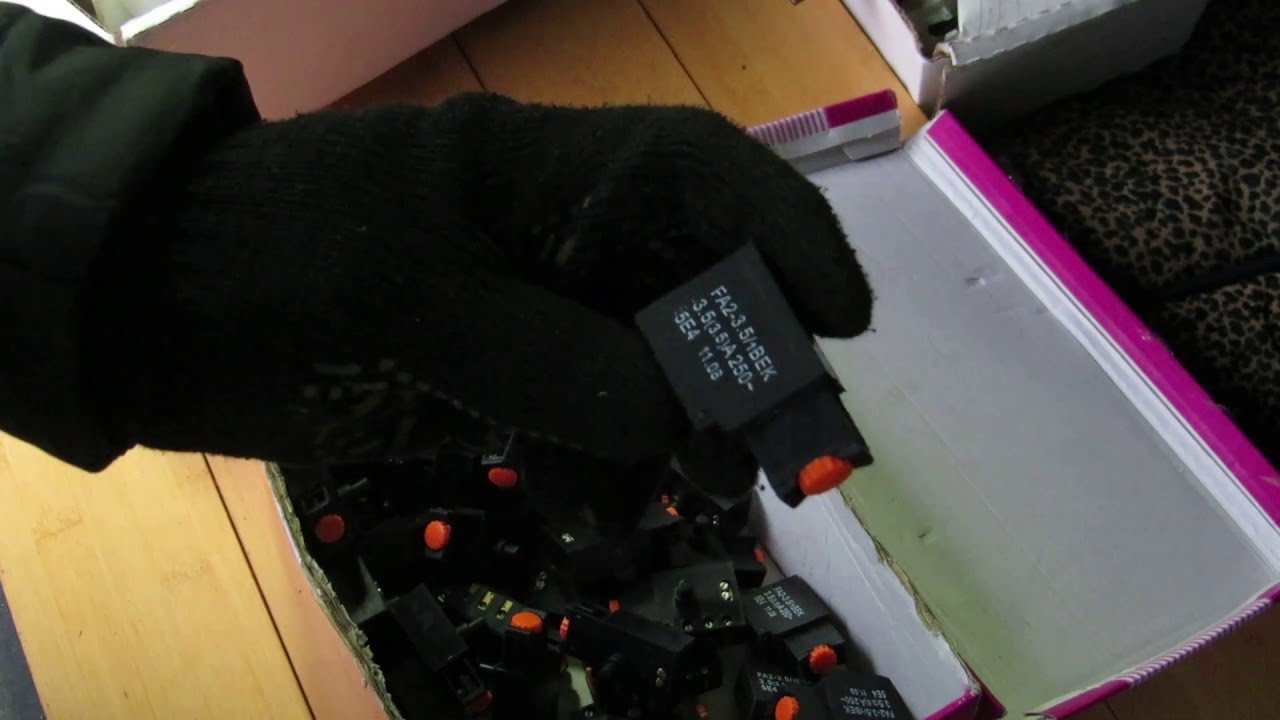

Замена пусковой кнопки с регулятором оборотов
Приобрести деталь для замены можно как в специализированных пунктах, так и в магазинах, занимающихся продажей запчастей для электронных устройств. Корпус лобзика открывается, соответствующая деталь освобождается от подводов проводов. Делать это зачастую нужно после откручивания винтов клеммников. Пользоваться паяльником современные модели не заставляют. После удаления старой, новую деталь ставят и подключают.
К достаточно редким поломкам относится выход из строя термопредохранителя двигателя. Деталь заменяется. Могут наблюдаться искрения, что говорит не только о сильной нагрузке, но и об износе щеток и отсутствии смазки. Поэтому периодическое обслуживание – залог надежной работы электролобзика.
Сломался лобзик. Не держится пилка. Ремонт своими руками.
Всем привет. Мне часто приходится работать электролобзиком. Купил себе три года назад новый недорогой bosch pst 800 pel.
Пилил инструмент не плохо, но не так давно стало закусывать пилку в креплении, что затрудняло ее замену. А вчера при распиливании досок пилка стала выпадывать самостоятельно.
Первым делом я снял внешний корпус крепления.
Для того чтобы снять внутренний корпус нужно наклонить лобзик креплением пилки вниз. При этом действии из корпуса выпадут четыре штифта. После этого можно снять корпус.
Как можно видеть на фото, держатель треснул в слабом месте.
После снятия штанги, держатель можно рассмотреть получше. Оказывается у него уже отсутствуют два конуса , которые направляют штифты. Корпус буквально лопнул пополам и держится за счет заклепок.
Я решил приспособить к этому лобзику крепление от другого, сломанного лобзика, фирмы STURM.
Ждал этот бедолага своего часа уже лет шесть. Отпилил от штанги крепление и примерил его. Оказалось, что данное крепление будет задевать пластиковый корпус инструмента и это не исправить.
Раз по быстрому отремонтировать не получилось, придется делать крепление самому. В державке сломанного резца, болгаркой делаю пропил. Штанга должна заходить в пропил на ту же глубину что и в прежнее крепление.
Полуавтоматом приварил детали друг к другу. При сварке приходилось охлаждать штангу, чтобы не сжечь резиновый пыльник.
Отрезал лишнюю часть державки и просверлил отверстия, в которых нарезал резьбу М 5.
После этого установил на свой наждак круг от болгарки и неторопясь сделал прорезь под пилку. На куске ДСП, для правильного позиционирования штанги, относительно диска, я нанес маркером черту на опорную площадку. Обороты наждака, по сравнению с болгаркой, значительно ниже и работать на нем оказалось удобнее.
Устанавливаем в держатель сломанную пилку и фиксируем ее винтами в нужном положении.
После этого завариваем прорезь, чтобы две половинки не расходились между собой при затяжке винтов. Главное не приварить пилку к держателю.
Собирал лобзик и протестировал его. Пилка держится надежно и не выскакивает. Держатель продается только со штангой и стоит около 1500 рублей, плюс пересылка. Новый лобзик стоит 4000 рублей. Как по мне, то я за такие деньги сам что-нибудь придумаю. Вот такой ремонт получился
Спасибо за внимание
Принцип работы
Материалы и инструменты:
- древесина;
- электролобзик;
- защитные очки;
- защитные перчатки;
- машинное масло.
Если лобзик пилит криво, нужно проверить устойчивость рабочего стола и прочность закрепления заготовки. При помощи лобзика нежелательно пилить дерево вдоль волокон, так как достаточно трудно будет выполнить ровный срез.
Если все же необходимо выполнить именно такую работу, то надо применять параллельный упор. Его прикрепляют к лобзику одной стороной, а вторая сторона должна упираться в край древесины. Это обеспечит ровный срез.
Правильный процесс
Если при работе возникает необходимость внутри древесины выпилить круг, то нужно в центре будущего круга просверлить небольшое отверстие. Затем в него ставят лобзик и двигаются в сторону обозначенного на материале круга.
В том случае, если необходимо выпилить отверстие в форме прямоугольника, нужно передвигать пилу вдоль стороны прямоугольника, затем плавно огибая угол, выпиливать следующую сторону. Когда необходимое отверстие будет готово, нужно оформить углы.
При выполнении работ не нужно сильно давить на инструмент, так как это может вызвать перегрев прибора и его выход из строя. Не нужно слишком долго использовать пилку, так как она затупляется и начинает зацепляться за края древесины.
При распиливании прочных материалов нужно машинным маслом смазывать пилку. Благодаря этому распил будет легче выполнять.
Если работа выполняется на малой скорости, то нужно делать перерывы, так как при этом прибор сильно перегревается.
При работе нужно соблюдать технику безопасности, выполнять распил в защитных очках и перчатках.
После окончания работы электролобзик надо очистить и смазать машинным маслом.
Прибор может иметь обычный и маятниковый ход. В первом случае лобзик движется вертикально. При этом древесину он разрезает при движении вверх. Прибор, который использует маятниковый ход, при движении вверх подает дополнительно лобзик вперед. При таком способе увеличивается скорость работы, и полотно инструмента меньше изнашивается.
Некоторые особенности процесса
Как правильно пилить лобзиком ровно? Перед началом работы стоит выяснить весь процесс, иначе не получится прийти к нужному результату. Часто при работе с любыми материалами требуется создать распил с максимальной точностью. Именно лобзик с электрическим приводом справится с этой работой.
- Материал для работы.
- Лобзик.
- Направляющие инструменты.
- Струбцины.
- Карандаш.
- Строительная рулетка.
У каждого электролобзика есть так называемая опорная подошва. Она всегда опирается о деталь, которую нужно распилить. Благодаря чему точность работы заметно повышается.
Подошву легко повернуть, чтобы произвести косые пропилы. Некоторые производители выпускают модели, в которых основной инструмент закрепляется только под определённым углом.
Пилка выступает в качестве главного режущего инструмента. Разведение зубьев, способ заточки, размер, форма, материалы – они свои буквально у каждой модели. 75, 85 и 100 миллиметров – наиболее подходящая длина, если необходимо разрезать материалы небольшой плотности. Размер шага пилы так же становится достаточно важным параметром.
- Металл требует шага, равного 12 миллиметрам.
- У деревянных изделий он – от 2,5 до 4.
В этом разделе речь пойдёт о том, как правильно пилить электролобзиком круглые или овальные элементы. Для начала нужно нанести на материал разметку. В большинстве случаев в заготовке просверливается отверстие, с которого и будет производиться распил изделия. Диаметр сверла при этом должен несколько превышать ширину полотна пилки. Для выпиливания криволинейных элементов необходимо брать узкую пилку, предназначенную для таких работ.
Несмотря на то, что данный вид работ является одним из самых распространённых, при нехватке опыта могут возникнуть сложности с тем, как ровно отпилить электролобзиком какой-либо элемент. Рекомендуется остановить свой выбор на пилке с широким полотном, предназначенной для прямолинейного реза, чтобы лучше выдерживать леску разметки.
В процессе работы не следует прилагать чрезмерные усилия для продвижения лобзика вперёд, иначе это приведёт к выходу из строя пилки или механизмов инструмента. Износившееся полотно следует немедленно заменить, т. к. затупившаяся пилка вызывает повышенную нагрузку электропривода. Распиливаемая заготовка должна быть надёжно закреплена.
Для выполнения прямолинейных резов можно использовать параллельный упор или направляющую шину.
Сперва заготовку необходимо разметить. После этого? установив электролобзик в специальный башмак, а затем башмак в шину производят позиционирование инструмента по косильной лески реза.
Изначально необходимо выбрать правильную пилку для лобзика. Разнообразие пилок позволяет остановиться на том варианте, который будет соответствовать как материалу исходной заготовки, так и конечному необходимому результату.
Вообще, лобзик может быть с маятниковым и с обычным ходом. Во втором варианте для ровного распила полотно нужно двигать четко вертикально, разрезая материал движением вверх. Благодаря высокой создаваемой скорости, полотно изнашивается медленнее.
При работе с инструментом маятникового хода принцип, по сути, тот же, только предпочтительный материал для обработки – мягкое дерево или пластик, со сталью могут возникнуть сложности.
Для того чтобы сделать прямой распил, необходимо выбирать широкое полотно, лучше, если у лобзика при этом будет функция «Плавный пуск», которая позволит избежать резких движении именно на начальной стадии. При необходимости выпиливания круглого отверстия сначала нужно просверлить исходный вариант, внутрь которого вводится необходимая пилка.
Допускается распил по кромке заготовки, но нужно обязательно убедиться в ее изначальной ровности, без этого электролобзик пилит криво. Если кромка неровная, то исправить это может только правильная разметка.
При работе с деревянными листами небольшой толщины существует риск появления сколов. Чтобы это предотвратить, лист следует расположить вниз лицевой стороной.
Названия говорят сами за себя. В первом случае панели устанавливают вертикально, балка, установленная на направляющие, выполняет роль кронштейна. Возможность ее поворота до прямого угла позволяет отпилить материал в любой плоскости. Горизонтальный вариант предполагает наличие стола для пиления, самого механизма и каретки, обеспечивающей движение пилки вдоль.
Первый этап
Для начала нужно подготовить необходимые инструменты:
- зажимы;
- карандаш;
- планка или брус для направляющей;
- электролобзик;
- измерительный инструмент.
Приступая к работе, следует как можно прочней закрепить заготовку. Пилить лобзиком вдоль волокна совсем нежелательно, потому как в этом случае не удастся ровно отрезать. Но если всё же существует такая необходимость, то здесь можно применить параллельный упор, один конец которого крепится к лобзику, а второй упирается в край заготовочного материала. Таким способом удастся отпилить предельно ровно.
При необходимости пропила электролобзиком во внутренней части заготовки, сперва следует просверлить в ней отверстие. После этого в просверленное отверстие вставляется полотно пилки, и производится движение лобзиком ровно по разметочной линии. По окончании выреза следует поправить углы с каждой стороны заготовки.
Чтобы пилить максимально ровно, рекомендуется применять электролобзик с полотном, имеющим хорошую скорость движения. Полотно пилки должно быть широким и предназначенным для работы с древесными материалами.
Пилить следует с помощью направляющего приспособления, в качестве которого может быть использована прямая планка или брусок. Понадобиться несколько зажимов, в которые должны помещаться заготовочный материал и направляющая. Ровно пилить лобзиком
Под заготовку необходимо что-нибудь подложить, чтобы не упираться, работая электролобзиком. Далее, при помощи измерительного инструмента замеряется ширина участка, который необходимо отрезать.
Затем по линейке проводится черта, соединяющая отметки. После этого направляющая крепится с помощью зажимов на таком расстоянии от края отрезной черты, которое необходимо.
Затем лобзик ставится полотном к распиловочной черте. К нему прижимают направляющую и также фиксируют ее с помощью струбцины.
Зафиксировать нужно неподвижно, но не следует зажимать слишком сильно. Далее, всё в том же виде выполняется с противоположной стороны.
Итак, меры необходимые для того чтобы осуществить распил ровно, предприняты.
Далее, включив электролобзик, необходимо выставить скорость по максимуму, и отрегулировать движение маятника, выставив его на единицу. Лобзик устанавливается полотном к отрезной линии, платформа боком прижимается к направляющей, и можно начинать пилить.
Второй этап
В процессе работы электролобзиком следует избегать чрезмерного нажатия на инструмент. Прибор легким движением толкают вперед , осуществляя также контроль над платформой.
Край подошвы должен быть прижат к направляющей, чтобы та не сдвигалась. В конце распила, когда до края останется пара сантиметров, необходимо придержать отпиленный фрагмент, чтобы избежать разлома.
Для того чтобы добиться более высокой точности реза при работе лобзиком, и пилить более ровно детали небольших размеров, вспомогательным способом послужит применение распиловочного стола. Он крепится к основному рабочему столу с помощью зажима. Процесс резки на этом столе осуществляется наоборот. В этом случае приходится двигать не лобзиком, а самой деталью. В результате такого распила, линии выходят более ровно. Как ровно распилить лобзиком?
Для улучшения качества движения пилы по заготовке можно применить вспомогательное приспособление в виде сменной пластины, которая может быть изготовлена из материалов различного характера. Крепится пластина к основной опорной площадке электролобзика. Адаптер и направляющая шина позволяют пилить более ровно.
При распиле лобзиком некоторых материалов, существует необходимость их охлаждения. Следовательно, перед тем как приступить к распилу, нужно установить на опорной площадке емкость с холодной жидкостью, предназначенную специально для этого.
Чтобы пилить лобзиком такие материалы, как пластмасс и древесину, нужно применять тонкую пилу, сам же процесс распила осуществляется с тыльной стороны заготовки. Ровная распилка лобзиком
Перед тем как пилить металл, пилку необходимо смазать машинным маслом, а место отрезной линии следует охладить.
Распил криволинейной формы рекомендуется пилить пилками с узким полотном. При вырезании круглой детали используется специальный кругорез , который устанавливается по центру окружности.
Вот и все нехитрое описание того как ровно пилить электролобзиком.
Почему лобзик пилит криво
Уход пильного полотна с заранее намеченной линии, может быть обусловлен несколькими причинами. У оператора может не доставать опыта в обращении с инструментом, пилка может быть дефектная, а шток и направляющий ролик для лобзика могут серьезно люфтить. Дабы не гадать на кофейной гуще, стоит начать отсев факторов, определяющих точность и ровность линии распила в Вашем, индивидуальном случае.
Как заведено, лучше начать с себя и своего подхода к пилению. Зачастую, начинающие умельцы торопят события и желая ускорить распил, прилагают большое давление на лобзик. Инструмент не успевает равномерно вгрызаться в материал и создать четкий паз для пилки, которая начинает идти по пути наименьшего сопротивления и совершает непредсказуемые движения. Данная проблема особенно распространена при работе с толстым брусом (от 40 мм) и лакированной фанерой советских времен.
Это одна из причин, почему лобзик уводит в сторону. Что делать при этом? Ответ очевиден. Прилагайте минимальное давление, достаточное для направления инструмента по линии и выставляйте максимальное число оборотов (при работе с деревом). Режим маятника обычно не влияет на ровность распила, если его конструкция исправна.
Качество сборки и износ деталей инструмента, может стать веской причиной образования скошенных линий при пилении. К устройствам из бюджетного сегмента (до 2500 рублей), претензий в основном не возникает, как и надежды на их добросовестную сборку. Другое дело, когда подобные фортели начинают исполнять оригинальные, брендовые инструменты. Зачастую, причиной кривого распила является направляющий ролик, шток для электролобзика или его подошва.
Проверять надежность фиксации элемента, можно элементарно подергав его рукой. Расшатывание штока или ролика более чем на 1 мм, определяет, что данное устройство не способно производить идеально ровный распил. Чем больше люфт деталей, тем менее точную линию распила они образуют. Исправлять данную проблему, следует исходя из обстоятельств. Если изношена сама деталь, её можно заменить аналогичной. Сложно исправить поломку, если изношен узел крепления к механизму. За подобный ремонт берется далеко не каждый современный Кулибин, и обычно данная проблема решается покупкой нового инструмента.
Поддельные пилки лобзика
Продукцию многих проверенных брендов, к великому сожалению, часто подделывают, и пилки для электролобзика в этом плане очень популярны. Так сложилось, что некачественная и контрафактная продукция имеет довольно короткий срок службы, которая приносит владельцу много проблем. Одной из таких проблем, является кривой распил. Изначально ровное полотно может изогнуться по причине некачественного металла, от чего может деформироваться развод зубьев, если он вообще присутствовал. В связи с этим, если Ваш лобзик пилит криво, исправить ситуацию сможет замена пильного полотна. Процесс выбора качественной пилки для электролобзика, был нами подробно раскрыт в отдельной теме.
Чтобы получить абсолютно ровный распил, не обязательно быть мастером или иметь профессиональный инструмент с оригинальными расходниками. Для подобных целей существует очень простое и полезное устройство, о котором мы расскажем далее.
Техника прямого распила: нюансы, которые нужно знать
Чтобы добиться ровного распила, используют дополнительные инструменты. Перед началом пилки нужно хорошо закрепить материал. Рабочая поверхность должна быть устойчивой. Специалисты не рекомендуют пилить древесину вдоль волокон. Добиться ровного реза будет сложно. Лучше использовать циркулярную пилу. Если ее нет, можно применить параллельный упор. Один край фиксируется на изделии, второй прислоняется к инструменту. Таким образом рез выравнивается.
Если нужно, чтобы получился круг, сначала посередине просверливают маленькое отверстие. К нему приставляют лобзик, двигаясь по контурам обозначенных линий. Когда требуется прямоугольник, пилу направляют вперед, огибая углы, а затем оформляя их.
Чтобы ход шел легче, используют машинное масло. Им смазывают пилку. Во избежание перегрева, следует иногда останавливаться. После пила нужно очистить электролобзик и увлажнить его маслом.
Направляющая шина для лобзика
Направляющая для лобзика представляет собой элементарное, с первого взгляда устройство, похожее на большую металлическую линейку или правило. Главным отличием шины от вышеприведенных приспособления является специальный паз, по которому, как по рельсам, движется подошва с установленным на неё электролобзиком. Большинство направляющих имеет прорезиненные полосы, предотвращающие скольжение по поверхности материала, а в качестве дополнительной фиксации, крепятся небольшими струбцинами. Средняя длина подобных приспособлений составляет от 1.5 до 3-х метров, и может быть увеличена другой, аналогичной линейкой, при помощи переходника.
https://www.youtube.com/embed/v%20″>
Чтобы линия получилась максимально аккуратной и ровной, используйте оптимальную пилку, подходящую для обрабатываемого материала. Более наглядные процессы изготовления и использования самодельной направляющей, демонстрируются в следующих видеозаписях.
Направляющая шина для лобзика
Направляющая для лобзика представляет собой элементарное, с первого взгляда устройство, похожее на большую металлическую линейку или правило. Главным отличием шины от вышеприведенных приспособления является специальный паз, по которому, как по рельсам, движется подошва с установленным на неё электролобзиком. Большинство направляющих имеет прорезиненные полосы, предотвращающие скольжение по поверхности материала, а в качестве дополнительной фиксации, крепятся небольшими струбцинами. Средняя длина подобных приспособлений составляет от 1.5 до 3-х метров, и может быть увеличена другой, аналогичной линейкой, при помощи переходника.
>
Как научиться пилить лобзиком ровно
Чтобы исключить криволинейное распиливание лобзиком, необходимо не только устранить всевозможные дефекты, но еще и научиться держать инструмент в руках. Для этого понадобится много опыта и, если нет времени на обучение, тогда решается трудность путем использования направляющей шины для лобзика.
Сразу надо отметить, что даже при нанесении разметки далеко не всегда удается пройти по ней лобзиком так, как хочется. Ведь при перемещении инструмента необходимо контролировать движение полотна, а также толкать сам прибор. Когда важна точность и ровность, то на помощь при работе лобзиком приходит направляющая. Это специальная металлическая линейка в виде правила или водного уровня, по которой перемещается электролобзик. Чтобы воспользоваться таким дополнением, его можно купить или сделать своими руками.
Направляющая для лобзика имеет специальное углубление, по которому происходит перемещение инструмента. Длина такой оснастки составляет от одного до 3-4 метров. При необходимости длину направляющей можно увеличить путем присоединения аналогичной оснастки. Крепится направляющая к распиливаемой заготовке точно по линии распила. Для закрепления используются либо имеющиеся крепежные механизмы, либо струбцина. Ориентировочная стоимость такой направляющей составляет от 3000 рублей и выше, что зависит от их длины и дополнительных функций — крепления и наличия прорезиненной основы.
