Монтаж светодиодной ленты - фото и видео-инструкция по установке светодиодной ленты своими руками

Выбираем светодиодную ленту для потолочной подсветки

Светящиеся led-ленты различаются сразу по нескольким параметрам.

Влагостойкость

Нужно смотреть, какую маркировку по индексу IP имеет лента:

IP33 – подходит для комнат, коридоров и прихожих.
IP65 – такую ленту можно устанавливать в кухнях, где есть источник открытой воды, но при этом присутствует и качественная вентиляция.
IP67 – можно монтировать в ванных, помещениях с бассейном или даже устанавливать непосредственно в резервуарах с водой. Такая лента полностью покрыта ламинирующим покрытием, так что ни жидкая вода, ни ее испарения до электрической цепи не доберутся.

Цвет подсветки

SMD-ленты обеспечивают монохромное свечение белого цвета. Это основной вид имеющихся на рынке светящихся лент. RGB-ленты дают трехцветное свечение, но такая «композиционность» требует продуманного дизайнерского решения.

Посмотрите, как выглядит на фото потолочная подсветка с цветными светодиодными лентами.

Светимость и потребляемая мощность

Кристаллы светодиодов имеют различную мощность и яркость, которая зависит от их размеров: 35х28 и 50х50. Но световая эффективность ленты преимущественно зависит от числа диодов на одном погонном метре. Ленты могут содержать 30, 60, 90, 120 и 240 диодов на п.м. Чем больше их количество, тем выше и удельная светимость кристаллов, так как в более мощных лентах обычно используются и более яркие диоды.

Как выбрать ленту в зависимости от нужного типа освещения и светового дизайна:

Если требуется, чтобы светящаяся полоса не только создавала игру света и тени, но и давала основной свет для комнаты, то в этом случае используйте led-ленту со светимостью от 100 до 300 люмен на п.м. — со 120 кристаллами светодиодов на 1 п.м.
Если нужна лишь скрытая подсветка потолка, к примеру, из-за потолочного плинтуса, то следует использовать ленту со светимостью, не более 100 люмен на п.м. – 30 кристаллов на п.м.
Декоративная подсветка, располагающаяся за плоскостью натяжного потолка, потребует большей светимости и потребляемой мощности. Здесь потребуется лента с 240 led-кристаллами на п.м. и светимостью, не менее 300 люмен на п.м.
Подсветка закарнизного пространства также требует большой мощности, ведь это акцент в интерьере. Для этого выбирайте ленты со 120 кристаллами на 1 п.м. Светимость должна быть на уровне 200 люмен на 1 п.м.

Пример потолочной подсветки светодиодными лентами вы можете увидеть на фото.

Электрическая мощность светодиодных лент

Каждый погонный метр светодиодной ленты SMD 3528 потребляет 4,8 Вт электрической мощности. Ленты обычно продаются стандартными размерами — катушками, и самые большие имеют 5 метров в длину. Это означает, что вся лента будет иметь мощность 24 Вт.

Led-кристаллам ненужно такое большое напряжение, которое есть в сети. 220 Вольт для них слишком много. Поэтому светодиодные ленты питаются от специального блока, который, по сути, является трансформатором и снижает входящее напряжение, а следовательно, и мощность до расчетных значений.

Существует 2 основных правила при выборе блока питания для потолочной подсветки светодиодными лентами:

Требуется предусмотреть 25%-ный резерв мощности. То есть, блок питания должен выдержать нагрузку, если лента по каким-то причинам начнет потреблять большую энергию. Это значит, что 5-метровая лента SMD 3528 должна подключаться к блоку питания с предельной мощностью в 30 Вт.
Ленты стандартной длины не должны наращиваться посредством подключения к ним дополнительных отрезков. Пусть даже вы сделаете все по правилам и корректно припаяете клеммы нового отрезка к цепи стандартного участка. Дело в том, что электроцепь светящейся полосы не рассчитана пропускать большую мощность на ближайшем к блоку питания участке, чем указано в руководстве по ее эксплуатации. Подключая новых потребителей вы, таким образом, перегружаете цепь – проводник здесь может просто расплавиться, что чревато возгоранием.

Устройство ленты со светодиодами

Дюралайт (светодиодная лента) представляет собой пластичную печатную плату, в которую вмонтированы маленькие лампочки различного оттенка, а также резисторы. Последние исполняют роль сопротивления. Печатная (монтажная плата) имеет липкую самоклеющуюся основу, поэтому применять светодиодные ленты можно во многих местах: дома, в квартире, в ресторанах, гостиницах, клубах, барах и в других коммерческих зданиях. Благодаря своим особенностям, ленту со светодиодами свободно можно использовать при освещении труднодоступных мест.

Варианты цвета светодиодной ленты

Светодиоды имеют различные цвета свечения:

Теплый белый.
Холодный белый.
Зеленый.
Синий.
Желтый.
Красный.
Многоцветный.

Как правильно подключить светодиодную ленту без блока питания

Если планируется монтировать LED-подсветку в автомобиле, процедура подключения элементарна. Выбирается модель с напряжением (12В или 24В), соответствующим напряжению бортовой сети автомобиля и подключается напрямую в любой удобной точке с соблюдением полярности.

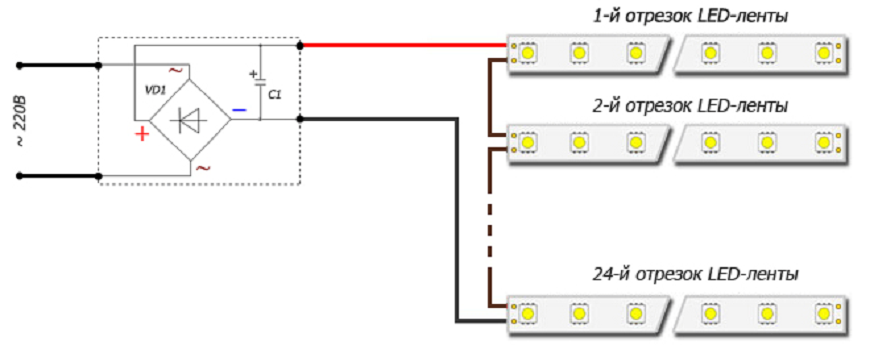

Напрямую к электросети с переменным напряжением 220В светодиодные ленты подключать нельзя, даже при примерном соответствии потребляемой мощности. Для нормальной работы схемы, без мерцания и «пробития» диодов потребуется диодный мост и конденсатор. Такие комбинации используют для подключения светодиодных ламп. Но в практике подобный способ монтажа неудобен, поскольку оставляет оголенными места пайки и повышает риск короткого замыкания. Выпускается разновидность LED-лент под торговым названием Дюралайт (duralight), которые можно включать непосредственно в розетку. Все контакты в них защищены прозрачной ПВХ-трубкой, как и сами диоды. Поэтому данный вид продукции можно использовать в помещениях и на улице.

Еще один интересный способ, как подключить светодиодную ленту без блока питания, — использование обычной батарейки (нескольких батареек).

Присоединяя контакты на конце ленте к батарейке, мы можем решить вопрос с освещением:

в ограниченных зонах (шкаф, ниша, полка), где нежелательно или невозможно протянуть провода для выхода через блок питания в общую электросеть;
в местах, где недоступно централизованное электроснабжение (постоянно или временно) – дача, гараж, сарай и прочее;
для подсветки оборудования или костюмов на сцене, во время движения.

Ограничения данного способа:

малая допустимая мощность осветительного прибора;
как следствие небольшие размеры освещаемой зоны;
необходимость частой замены батареек (при использовании аккумуляторов эта проблема частично решаема).

Для подключения необходимо:

одна или несколько батареек/аккумуляторов, чье суммарное напряжение дает 12 В (оптимально А23);
паяльник с необходимыми материалами для пайки (флюс, припой);
провода;
переключатель-тумблер;
лента с диодами.

Провода подсоединяются к плюсовому и минусовому выходу батарейки/аккумулятора, плюсовой провод дополнительно проходит через тумблер. Если проблему с освещением необходимо решать часто, лучше использовать не отдельную батарейку, а кассету для них. Здесь ток от сменных изделий поступает сразу же на контакты. Для нормальной работы устройства на протяжении более 30 минут потребуется как минимум три батарейки.

Выбор блока питания

Блок питания

Для работы светодиодной ленты необходим источник постоянного тока, поэтому подключение в общую сеть исключается. Необходимо установить прибор, преобразующий переменный ток в постоянный, с напряжением в 12 или 24 вольт. Чтобы правильно подобрать блок питания, необходимо рассчитать его мощность. Для вычисления берется значение мощности 1 метра ленты, общий метраж используемого осветительного прибора и коэффициент запаса. Например, SMD 3014 длиной в 6 метров – 24×6×1,15 = 165,6 Вт – значение мощности для блока питания. Рабочее напряжение ленты указывает производитель.

При использовании нескольких лент, можно сделать общий блок питания, но из-за высокой мощности такой прибор будет иметь значительные размеры и возникнет сложность с его скрытым размещением. Удобнее для каждой осветительной полосы подобрать отдельный источник питания. Думая, как подключить светодиодную ленту к блоку питания, выбирайте параллельную схему. Если подключить ленту последовательно, то удаленные диоды получат меньше всех напряжения и будут тусклыми.

Контроллер для светодиодной ленты

Подключение RGB ленты требует включения в схему контроллера. Если выполнить подключение напрямую к блоку питания, лента будет светиться, но цвет не будет меняться. Для подключения имеется четыре провода, а на контроллере клеммы с обозначением цветов:

B – синий.
G – зеленый.
R – красный.

Для четвертого провода клемма обозначена числом напряжения – 12 или 24 V. После соединения со светодиодной лентой контроллер подключается к блоку питания.

Как подключить LED-ленту

Подключить ЛЕД-ленту можно к розетке или любому источнику электрического тока. Существует несколько вариантов монтажа — ниже мы рассмотрим основные модели подключения.

Монтаж светодиодной ленты напрямую к блоку питания

Этот способ подключения подойдет в том случае, если на крае ленты имеются соединительные проводки. Если их нет, необходимо припаять их с помощью пайки. Непосредственный монтаж осуществляется следующим способом:

Возьмите электрический кабель на 2 или 4 провода (в зависимости от модели ленты), зачистите края и вставьте их в разъемы на блоке питания, затяните клеммы с помощью отвертки. Провода в кабеле должны быть окрашены в различные цвета, чтобы не нарушить полярность проводки.
При такой схеме монтажа мы не будем использовать диммер, поэтому рекомендуется установить выключатель в разрыв электрического кабеля. Техничесески Вы можете обойтись без выключателя, однако в таком случае для отключения освещения Вам придется постоянно выключать вилку из розетки, что неудобно.
На некоторых старых блоках питания отсутствует вилка для подключения устройства к электрической сети (но есть соответветствующие разъемы). Если у Вас именно такой случай, то нужно также купить провод с вилкой и подсоединить его к соответстующим разъемам.
Зачистите края проводов (от ленты и от блока питания). Соедините провода друг с другом в соответствии с полярностью, немного скрутите края, чтобы получить хороший контакт. Выполните изоляцию проводов с помощью обычной изоленты в несколько витков.

Подключение питания способом пайки припоем

Если на краях ленточного осветительного прибора отсутствуют соединительные проводки, то их необходимо подсоединить методом пайки. Для этого Вам понадобится небольшой кабель на 2 или 4 провода, а также паяльник шириной 2 миллиметра. Нагрейте паяльник, зачистите края проводов, а потом припаяйте провода к соответстующим контактам на ленте. По завершении паяки не забудьте выполнить лужение, чтобы улучшить качество соединения. После подключения проводков следует подключить систему к блоку питания согласно инструкции выше.

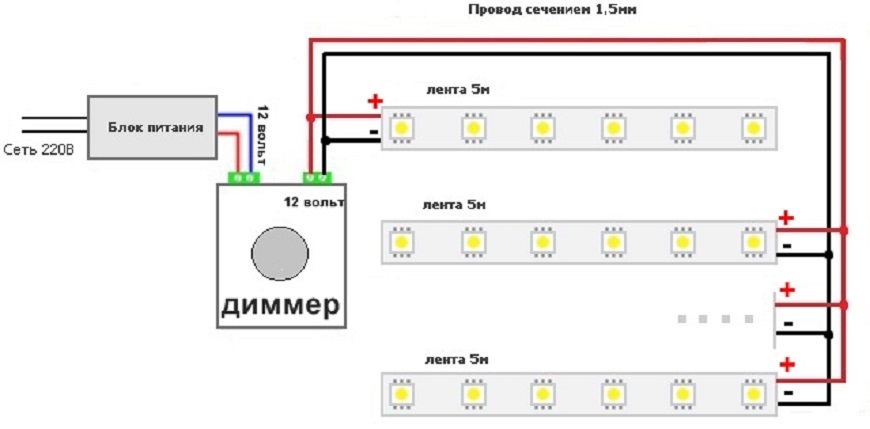

Подключение светодиодной ленточной подсветки потолка через диммер — пошагово

подключение светодиодной ленточной подсветки потолка через диммер

Чтобы управлять освещением, можете дополнительно поставить контроллер (диммер), который имеет вид небольшой коробочки (с пультом или без). Сборка ленточной осветительной системы осуществляется по аналогичной схеме, которая указана выше. Алгоритм монтажа будет отличаться только подключением диммера:

Контроллер монтируется к цепи после того, как собрана основная схема (проводка от ленты соединена с блоком питания, к блоку питания подключена вилка).
Монтаж контроллера осуществляется в разрыв кабеля, идущего от блока питания к диодной ленте. Блок питания во время работ должен быть обесточен.
Диммеры могут иметь различный способов подключения, однако чаще всего у диммера по краям есть два провода — их нужно подключить в разрыв основного кабеля в соответствии с правилами полярности. Соединение осуществляется методом пайки (редко) либо с помощью изоленты (часто).

Подключение лент 12В

Ленточные конструкции с напряжением 12 вольт нужно обязательно подключить к блоку питания, поскольку напрямую подключить устройство к розетке не получится (оно просто сгорит). Сделать это можно различными методами — например, припаяйте к контактам ленты проводки, а потом подсоедините их в соответствующие разъемы на блоке питания. Блок питания можно будет вставить в розетку — так Вы получите полноценное освещение.

Подключение лент 24В

Ленты с напряжением 24 вольт подключаются по аналогичному алгоритму, описанному выше — через блок питания к розетке

Обратите внимание, что длина осветительной конструкции на 24 вольт может доходить до 10-15 метров. Поэтому блок питания должен обладать соответстующим уровнем мощности, который «покроет» все диоды

Например, на ленточной конструкции имеется 50 диодов, мощность которых составляет 1,5 Вт — в таком случае следует покупать блок мощностью не менее 75 Вт.

Подключение ленты 220В

Ленту на 220 вольт с интегрированным выпрямителем и вилкой можно подключить к любой электрической сети. Если Вы купили устройство без вилки и выпрямителя, их рекомендуется закупить и подключить отдельно. При сборке не забывайте о корректном соединении проводов, чтобы получить работоспособную конструкцию. Если не поставить выпрямитель, то осветительная система будет работать, но будет постоянно блымать с частотой 50 герц (таков уровень напряжения тока в электрической сети).

Расчет освещенности

Выясняя, как подключить светодиодную ленту, необходимо для начала рассчитать требуемую мощность изделия и его метраж для создания достаточной освещенности выбранной зоны.

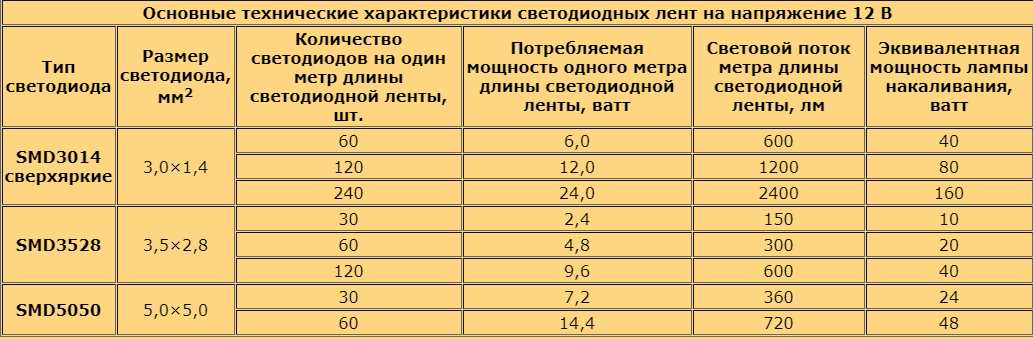

Для популярных диодов есть данные по светимости одного элемента и/или всех элементов, установленных на одном метре ленты.

Если известно, что метр ленты с диодами 3525 в количестве 60 штук дает свечение 300 люмен, 1 такой диод обеспечивает световой поток в 5 люмен. Один метр ленты дает свечение, примерно равное потоку излучения от лампы накаливания 10В (15 люмен на 1 Ватт).

Важно: влагозащищенные ленты за счет изоляции дают поток светимости на 10…30% меньше, чем аналогичные модели без защиты.

Соответственно, для комнаты средних размеров (5х3 м), в которой для получения мягкого освещения достаточно ламп на 200В, потребуется примерно 200х15=3000 люмен, то есть 10 м диодной ленты. Планируя смонтировать диодную ленту по всему периметру помещения, мы должны использовать 15 м ленты. Следует учитывать потери светимости за счет отражения от потолка, которые составляют до 50% в зависимости от способа отделки. Таким образом, выбранной светодиодной ленты достаточно для подсветки комнаты, но не для полноценного «рабочего» освещения. Чтобы проще было пересчитать требуемое количество ленты по аналогии с привычными лампами накаливания и представлять затраты электроэнергии на освещение, стоит воспользоваться таблицами.

Так, для полноценного освещения в комнате (примерно 250 Вт лампы накаливания) размерами 5х3 м потребуется:

общий световой поток 250х15=3 750 лм;
на каждый метр ленты, проложенной по периметру комнаты приходится 3 750/15 = 250 лм;
с учетом потерь на отражение от потолка 40% на каждый метр ленты требуется светимость примерно 426 лм;
под такие требования примерно подходят светодиоды SMD3014-60, SMD3528-120 и SMD5050-30, причем первые два дают избыточную освещенность, третий – недостаточную.

Таким образом, необходимо определиться по световому потоку метра диодной ленты с учетом имеющихся в продаже моделей. Запас светимости в сторону увеличения составляет 5…10%.

Расчет для подключения светодиодной ленты RGB и монохромной не различаются.

Схема включения через контроллер

Контроллер или диммер нужен для того, чтобы управлять освещением, например, регулировать яркость, включать/выключать отдельные участки ленты, создавать световые эффекты. В зависимости от желаемого результата можно установить контроллер на стену или воспользоваться прибором для скрытого монтажа.

Схема подключения светодиодной ленты с контроллером.

Можно выбрать метод управления:

поворотный;
кнопочный;
сенсорный;
дистанционно управляемый.

При выборе прибора ознакомьтесь с его характеристиками. Так, мощность дюралайта должна быть меньше значений, указанных на корпусе контроллера. В электрической цепи диммер необходимо расположить между БП и самой лентой и выполнить подключение, не забывая соблюдать полярность.

Монохромную ленту соединяют с диммером 2 проводами, при подключении RGB-ленты производится соединение 4 контактами, каждый – к своему гнезду.

Способы соединения

Подключение светодиодной ленты к блоку питания последовательное

Потому обращаем внимание на полярность: соединяем «+» только к такому же полюсу, а «-» — к минусу

На конце ленты, которая приходит на бобине припаяны проводники. Если свечение монохромное, проводников два — «+» и «-«, у многоцветных 4, — один общий «плюсовой» (+V) и три цветных (R — красный, G — зеленый, B — синий).

Бобины в чистом виде

Но не всегда нужен 5-метровый кусок. часто требуются более короткие отрезки. Разрезают ленту по нанесенным линиям.

Линии разреза на светодиодных лентах

На фото вы видите по обе стороны от линии разреза контактные площадки. На каждой ленте они подписаны, так что запутаться при подключении довольно сложно. Чтобы было еще проще, используйте проводники разных цветов. Так будет нагляднее и вы точно не запутаетесь.

Коннекторы

Соединить светодиодную ленту можно без пайки. Для этого есть специальные коннекторы. Это специально разработанные устройства — пластиковые корпуса, которые обеспечивают должный контакт. Есть коннекторы:

для подключения к ленте проводников;
соединение двух лент.
Разные типы коннекторов

Все очень просто: открывается крышка, вставляется лента или проводники с оголенными концами. Крышка закрывается. Соединение готово.

Способ очень простой, но не очень надежный. Контакт обеспечивается только давлением, и если немного крышка ослабляется, начинаются проблемы.

Пайка

Если есть хоть какие-то навыки пайки, лучше использовать этот способ. Для работы потребуется паяльник средней мощности, с тонким или заточенным жалом. Нужна канифоль или флюс, а также олово или припой.

Зачищаем от изоляции концы проводников, скручиваем их в плотный жгут. Берем разогретый паяльник, укладываем проводник на канифоль, прогреваем его. Берем на жало паяльника немного припоя, снова прогреваем провода. Жилы должны затянутся оловом — залудиться. В таком виде проводники легко паять.

Как подсоединить диодную ленту

Аналогичным образом пролудить желательно и контактные площадки: окуните паяльник в канифоль, прогрейте площадку. Следите, чтобы олово не вытекало за пределы площадок. Возьмите подготовленный проводник, уложите его на площадку, прогрейте паяльником. Олово должно расплавиться и затянуть проводник. Секунд 10-20 удерживайте проводник на месте (иногда проще держать тонкогубцами или пинцетом — проводник греется), подергайте. Он должен крепко держаться. Аналогичным образом паяем все необходимые проводники.

НА RGB лентах с 4-мя проводами следите, чтобы площадки не соединились во время пайки. Расстояние меду контактами очень маленькое, малейшие потеки могут испортить все дело. Действуйте аккуратно.

Посмотрите процесс пайки диодной ленты в видео. Вам нужно будет повторить все.

Общие правила монтажа

Для того, чтобы обеспечить бесперебойную работу и продлить срок эксплуатации, следует соблюдать определенные правила и требования:

при проектировании следует рассчитать схемы длины осветительной установки наличия;
светодиодную ленту нельзя подвергать механическим воздействиям – гнуть, мять;
перед тем, как разрезать ленту на части, следует размотать катушку и подключить ее к устройству питания для проверки исправности (случае брака изделие возвращают по гарантии);
для соединения ленты используют коннекторы круглый или плоский;
блок питания должен соответствовать полной нагрузке изделия;
на отрезки ленты более 4А рекомендуется применять не коннекторы, а пайку;
поверхность, на которую планируется разместить нить со светодиодами следует очистить и выровнять;
при установке led ленты на токопроводящих поверхностях обязательно следует установить электроизоляционный материал.

Способы установки подсветки на потолок

Самым популярным местом для монтажа led ленты является подвесной потолок (в особенности из гипсокартона). Изделие крепят такими методами:

устанавливается в специальный короб в качестве скрытой подсветки;
закрепляется на алюминиевом профиле;
монтируется на потолочный плинтус.

Установка подсветки на кухонную гарнитуру

В кухонном помещении грамотно подобранный вариант крепления ленты может служить не только дополнительным источником света, но и выступать в роли полноценного источника освещения для рабочих поверхностей. Светодиодные ленты заменили устаревшие встроенные точечные светильники, ими можно хорошо осветить мойку, столешницу или поверхность плиты. Решение, как прикрепить светодиодную ленту к кухонному гарнитуру, индивидуально: ее можно монтировать как в нижней части мебели, так и внутри нее.

Для удобства управления лучше приобрести приспособление для led ламп. Таким контроллером управления удобно регулировать интенсивность освещения.

Установка подсветки в ниши

Производить монтажные работы в нишах вариант достаточно сложный, требуется специальный короб из гипсокартона. Светодиодная полоса прикрепляется изнутри на поверхность короба или на алюминиевый профиль, можно использовать потолочные плинтусы. Крепят их на небольшом расстоянии от потолка – примерно 8-10 см. Дополнительный плюс в том, что за плинтус также прячутся провода и блок питания.

Подсветка светодиодными лампами очень популярна в современных интерьерах. Она позволяет воплотить интересные дизайнерские решения. И установить ее довольно просто, главное — заранее все продумать.

Монтаж в карниз

При установке светодиодной ленты в гипсокартонный карниз рекомендуется соблюдать такую инструкцию:

Монтируем карниз, при этом оставляем открытой часть конструкции.
После разметки (отмечаем места на 15 сантиметров ниже уровня базовой потолочной поверхности) прикрепляем к стене металлический профиль. На 10 сантиметров ниже карниза устанавливаем еще один профиль. После этого каждые 40 сантиметров ставим отрезки профиля, исходя из ширины карниза.
По периметру всего профиля прорезаем щели для бортиков. После этого соединяем эти элементы.
На углах согнутых бортиков прикрепляем с помощью саморезов полку, на которую будем монтировать светодиодную ленту.
Когда профиль зафиксирован, начинаем устанавливать электропроводку. Провода фиксируем в заблаговременно подготовленных (отмеченных) местах. Далее закрываем гипсокартонными листами весь карниз.
Светодиодная лента клеится к потолку клейкой стороной к скрытой полке.
Подключаем электропитание и тестируем систему на работоспособность.

Заключение

Вообще подключение диодной ленты не является сложной задачей. При соблюдении инструкций установка ленты не будет трудной.

Но при отсутствии по крайне мере маленького опыта таких работ следует поручать их профессионалам. В таком случае Вы исключите досадные ошибки, возникающие при некорректном применении электроприборов.

Не важна цель, с которой мастер-любитель хочет задействовать диодную ленту — как подсветку либо как основное освещение

Важно, что она уместна в каком угодно интерьере. Такая лента подходит для реализации всех идей, даже смелейших, которые имеют отношение к обустройству романтической атмосферы либо разграничению зон в помещении

Благодаря простоте установки и доступности эти устройства становятся всё популярнее.
