Бетонная лестница своими руками: выбор расчет конструкции, пошаговая инструкция по заливке

Разновидности лестничных конструкций

Основное разделение идет на входные (парадные) и высотные. В первом случае они используются для того чтобы просто попасть в дом, а высотные применяются для непосредственного доступа на второй этаж или в погреб (подвал). Каждая из них в свою очередь имеет свои разновидности и формы.

Даже стандартная бетонная лестница в частном доме может быть любой геометрической формы: обычно прямоугольные, но нет никаких сложностей в создании закругленных, многогранных или комбинированных конструкций, выбор которых зависит от общего дизайна постройки.

В зависимости от высоты, на которую надо подняться или спуститься, второй тип лестничных пролетов делится на одномаршевые и поворотные, с двумя и более площадками. Отдельной категорией являются поворотные полукруглые или же винтовые их разновидности. Если делается бетонная лестница на второй этаж своими руками, то обязательно надо учитывать необходимость выходной площадки. Исключением является только тот случай, если на верхнем этаже уже есть терраса, к которой и будет прилегать верхний лестничный марш.

Различные виды конструкций на следующем видео:

Принципы расчета бетонной лестницы

Чтобы лестница была удобной для каждого жильца, ее необходимо правильно рассчитать. Вы, конечно, можете определить параметры эмпирическим путем, измерив высоту и длину ступенек реальной лестницы, которой пользуетесь и которую считаете удобной. Но лучше придерживаться проверенной методики расчета.

Горизонтальную плоскость ступеньки принято называть проступью, а вертикальную — подступёнком. Ширина проступи должна быть достаточной, чтобы стопа опиралась на нее не мене чем на 80%. Наиболее безопасными и удобными считаются лестницы с проступью в 300 мм, при подъеме по лестнице с более широкими ступенями вы, вероятно, собьетесь с шага, а более узкая проступь сделает спуск неудобным. Ширина лестничного пролета должна быть не менее 80 см для удобного прохода людей и не менее 120 см, если вы планируете заносить по лестнице мебель или громоздкие предметы.

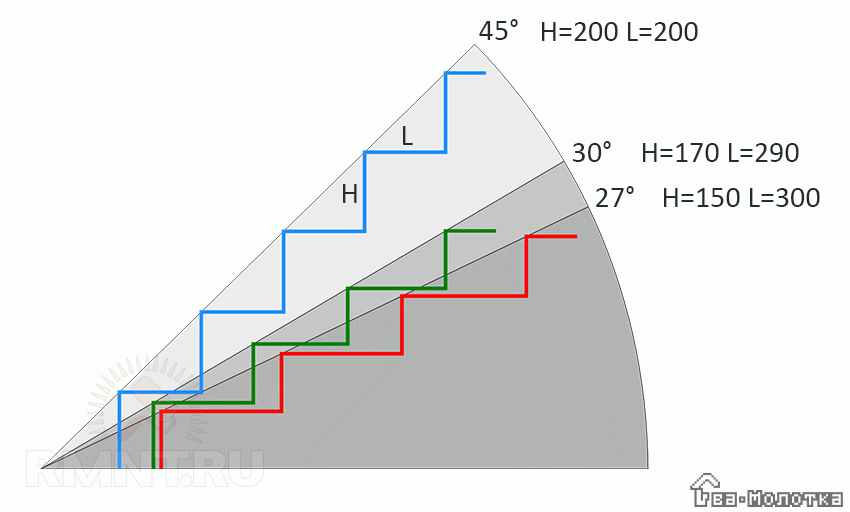

Зависимость высоты и ширины ступени от угла подъема лестницы

Высота подступёнка выбирается в зависимости от ширины проступи. Для ступенек шириной в 300 мм оптимальной будет высота в 150 мм. Если вы хотите сделать ступени шире на 10 мм, на такое же значение следует уменьшить подступёнок и наоборот.

Считается, что сумма двойной высоты подступёнка и ширины проступи должна быть равна среднему шагу человека — 400–600 мм. Этот показатель индивидуален и зависит от роста человека, поэтому если в доме проживают дети, сделайте лестницу более безопасной, увеличив проступь и уменьшив ширину каждой ступени.

Зная оптимальную высоту подступёнка, разделите на это значение разницу высот между этажами, и вы получите количество ступеней в лестнице. Дробный остаток от деления — это высота первой фризовой ступени. Умножив число ступенек на ширину проступи, вы определите длину горизонтальной проекции лестничного марша и установите, помещается ли лестничный пролет в отведенное для него пространство.

Если лестничный марш не помещается, можно сделать его короче, увеличив угол подъема. Наиболее удобным и безопасным считается уклон лестницы в 26–37°, по более крутым лестницам подниматься сложнее, а при уклоне свыше 45° спуск возможен только спиной вперед. Для определения угла лестницы используйте модель прямоугольного треугольника, в котором катеты — это проступь и подступёнок. Вычислить угол вы сможете, разделив высоту ступени на ее ширину и воспользовавшись таблицей значений тангенсов угла.

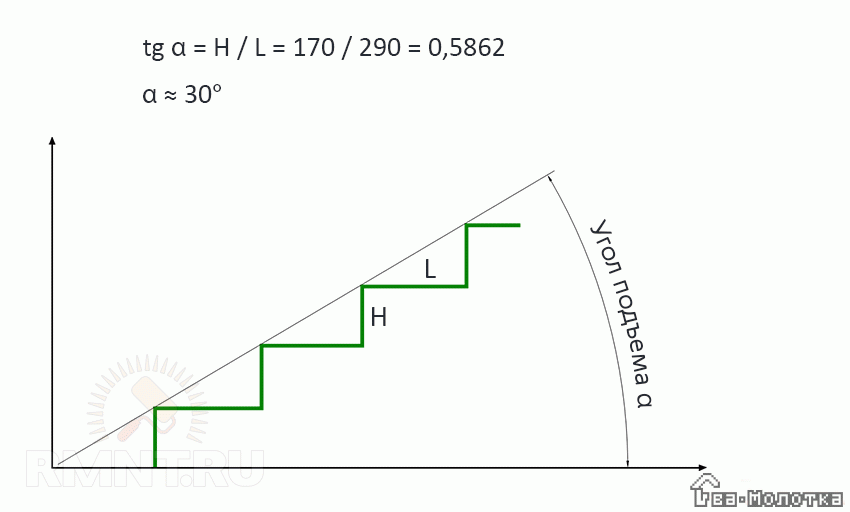

Определение угла наклона лестницы по высоте и ширине ступени

Если вы не хотите жертвовать комфортом, не изменяйте ширины и высоты ступенек. Вместо этого разделите пролет межмаршевой площадкой, сделайте 5–6 нижних ступеней забежными или стройте радиальную спиральную лестницу. Учтите, что в таком случае ширина ступеньки в самом узком месте не должна быть меньше 100 мм.

Виды бетонных лестниц

Как вы уже заметили,  их можно разделить на два типа: сборные и монолитные. Конструктивно бетонные лестницы могут быть маршевые или винтовые.

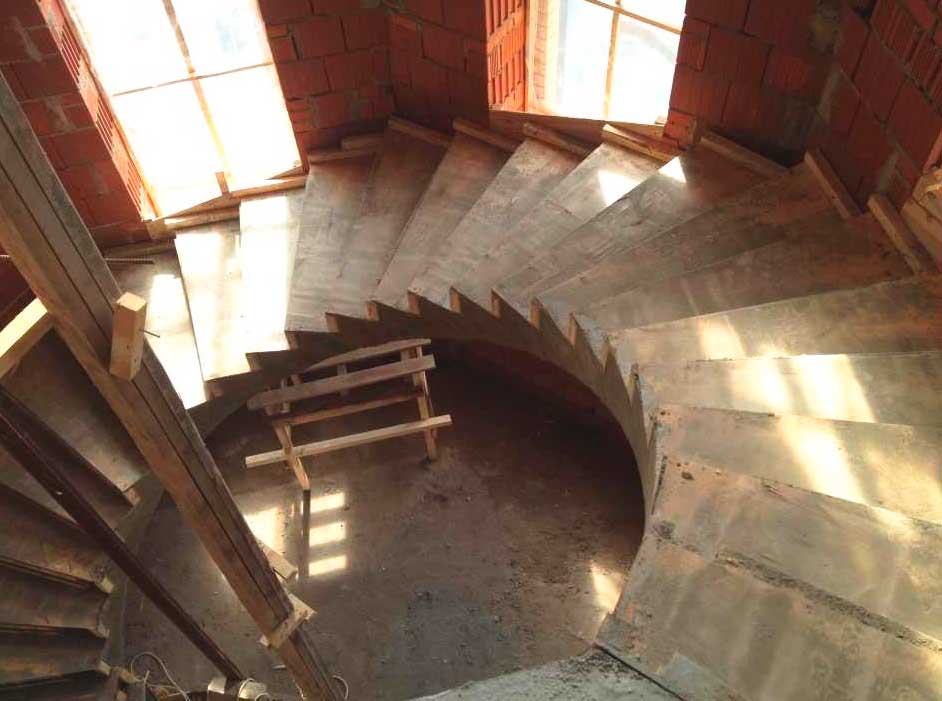

Монолитные бетонные лестницы ведущие на второй этаж, на мансарду или подвал, возводят вместе со строительством всего дома. В противном случае придется строить лестницу из дерева или металла. Маршевая лестница проще в изготовлении, безопасна для пожилых людей и детей, однако в отличие от винтовой занимает больше пространства. Винтовая лестница интересна своим дизайном, она более компактна, под ее постройку не требуются центровые колонны.

Если лестница необходима снаружи дома, то к стене монтируют готовый железобетонный марш. Убедитесь в прямой поверхности грунта и его устойчивости, чтобы в случае чрезмерной нагрузки лестница не просела и вся работа не ушла на смарку. Обычно, в таких случаях место установки лестницы укрепляют щебнем и песком – 5 см песка и 5 см щебня, сверху залить цементным раствором на 2-3 см., в толщину. При выборе материала учитывайте, что в течении эксплуатации наружная лестница будет
подвергаться природному воздействию.

Перила для лестниц могут быть самыми разнообразными из материалов на любой вкус: бетонные, металлические, деревянные, пластиковые, стальные.

Расчет бетонной лестницы ведется в зависимости от ее геометрических параметров, веса и прочности. Ширина обычно составляет 0,8-0,9 м, угол наклона ступеней 30-45 градусов, удобная глубина ступеней 30 см Если вы решили строить винтовую лестницу, то в таком случае лучше довериться специалисту, чтобы для вас провели расчет опалубки, учли размеры ступеней и высоту напольных покрытий.

Монтаж бетонной лестницы

Когда вы решили как будет выглядеть ваша бетонная лестница, из каких материалов она будет изготавливаться можно приступать к монтажу, технология которого одинакова для обоих типов лестниц.

Первым этапом является возведение опалубки. Опалубка – это конструкция, которая определяет форму будущей лестницы, чаще всего изготавливается из водостойкой фанеры или реже металла. Подпорки также изготавливаются из дерева. Не допускайте появлению скосов панелей или появлению между ними щелей, скрепляйте доски между собой с помощью саморезов.

Второй этап включает в себя армирование. Металлические прутья – основа любой железобетонной конструкции призванной выдерживать большие нагрузки. Арматура 10-12 мм в диаметре скрепляется сваркой или вяжется вручную в виде сетки в один-два слоя и размещается вдоль боковых щитов опалубки на расстоянии 10-12 см. Вместо металлической арматуры можно использовать композитные пруты.

После армирования следует установить доски для будущих бетонных ступеней лестницы, высота их обычно 17-20 см, но может варьироваться в зависимости от наклона лестницы. Бетонная лестница на второй этаж в частном доме может иметь различные размеры ступеней по желанию хозяина, главное, чтобы они были безопасными и удобными при эксплуатации. Перед бетонированием пластины из металла, в те места, где запланирована установка перил.

Третий этап непосредственно бетонирование. Заливка бетоном всей лестницы должна проводится за один раз. Начинают с нижний ступеней и постепенно заполняют бетоном всю лестницу до второго этажа. Бетон обязательно уплотняется с помощью вибратора.

Следует отметить, что марка бетона рекомендуется не ниже В15, а смешивать цемент лучше в бетономешалке.

После полного высыхания, спустя 7-14 дней можно снимать опалубку, нижние опоры убираются спустя 28 дней после бетонирования.

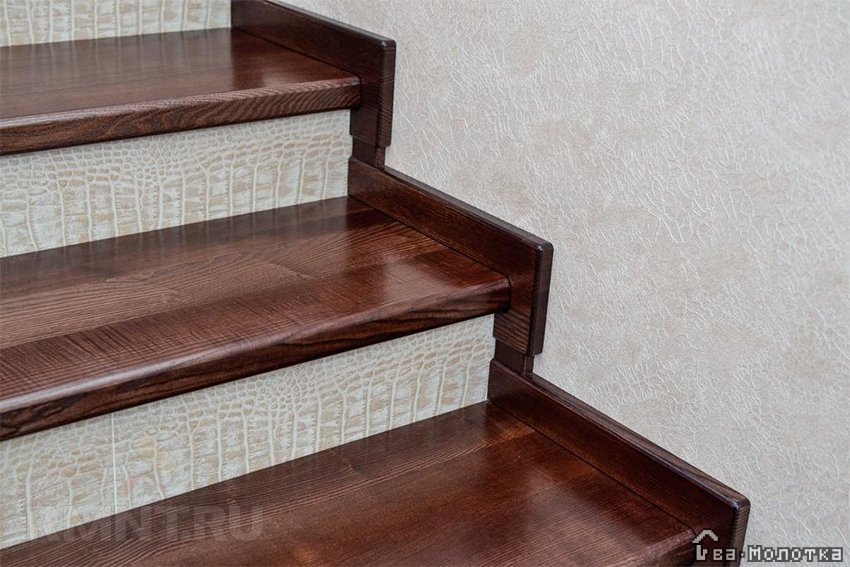

Облицовка бетонных лестниц делается по завершению всех строительных работ в доме. Чтобы не нагружать конструкцию рекомендуется проводить отделку бетонной лестницы с помощью дерева. К тому же дерево имеет отличный эстетический вид и хорошо подходит для любого интерьера. Но при желании можно использовать плитку, камень, ламинат, ковролин.

Плитка или камень довольно холодные, по таким ступеням неуютно ходить босиком, а при падении (к примеру, если в доме есть ребенок), такие материалы могут доставить нежелательные травмы. Плиткой укладывают маршевые бетонные лестницы, когда хотят добиться классического, строго вида интерьера, а обшивка бетонных лестниц ковровыми покрытиями придадут ступеням мягкость, к тому же они имеют хорошие звукоизоляционные свойства.

Самым дешевым, но недолговечным вариантом считается покраска ступеней. Предварительно их следует хорошенько зачистить, отшлифовать от неровностей.

Этапы работ по созданию лестницы

Лестница из бетона, сделанная своими руками, хоть и достаточно проста в изготовлении, но требует тщательного соблюдения всех этапов, включающих подготовительные работы и расчеты, устройство опалубки, армирование каркаса, отливку и проведение работ по облицовке.

Подготовка: проектирование и расчет

Подготовительные работы по отливке бетонной лестницы подразумевают сначала проектирование и расчет. Сам чертеж можно нарисовать от руки, учитывая все размеры. При расчетах надо учесть:

• Наиболее удобный шаг при подъеме;
• Высоту ступени;
• Ширину лестницы;
• Высоту;
• Наличие лестничного марша;
• Количество ступеней.

При этом чтобы обеспечить удобный шаг при подъеме, необходимо принять во внимание, что при определении высоты ступени надо учесть их будущую отделку. Для ступеней стандартная высота – 170 миллиметров, ширина – около 800-900 миллиметров. Место для марша надо предусматривать еще на этапе возведения стен и перекрытий

Место для марша надо предусматривать еще на этапе возведения стен и перекрытий.

Опалубка и армировка

Далее готовим опалубку, которая должна быть очень жесткой и прочной. Внимательно следим, чтобы в получившейся конструкции не было щелей, трещин, любых зазоров. Можно использовать обычные обрезные доски либо водостойкую фанеру, что более желательно. Все элементы опалубки плотно скрепляются друг с другом.

После этого можно приступать к изготовлению армировки. Лестница из бетона, сконструированная своими руками, должна выдерживать значительную нагрузку, а это как раз и обеспечивает каркас из металлических арматурных прутьев.

Желательно при выполнении этого вида работ дополнительно установить поперечные прутья. Это даст защиту от крошения ступеней по краям. Для дополнительной армировки иногда также применяется металлическая сетка с ячейками 150 на 150 миллиметров, с арматурой АIII либо АII и диаметров десять миллиметров.

Отливка

Лестница из бетона

Отливка лестницы осуществляется при помощи обычного цементного раствора, который заливается в приготовленные для этого отверстия. Перед самой отливкой в места будущего крепления перил необходимо установить деревянные либо металлические закладные, которые после высыхания бетона будут удалены.

Бетон при заливке применяют не слишком жидкий, соотношение желательно такое: на десять частей цемента идет двадцать частей песка и тридцать частей щебня. Цемент предпочтителен марки 400, фракция щебня – десять-двадцать миллиметров. Воды для замеса на данное соотношение берется семь частей (иногда допустимо десять). Полученная смесь должна быть плотной, не вытекать при заливке.

После заливки бетонной смеси поверхность ступеней и площадок при помощи специальных инструментов необходимо тщательно выровнять. После высыхания раствора опалубка разбирается, закладные убираются. Лестницей можно начать пользоваться только после полного затвердения бетона.

Облицовочные работы своими руками

Облицовка – это заключительный этап, который осуществляется после всех строительных работ. Вариантов здесь достаточно много. Бетонную лестницу можно облицевать керамической плиткой либо декоративным природным камнем, керамогранитом и деревянными панелями. Способов крепления облицовки своими руками также существует множество, но основной – на специальный клей для выбранного облицовочного материала.

Преимущества бетонных лестниц

Изготовленная бетонная лестница своими руками обладает рядом преимуществ, которые делают ее более удобной выгодной в отличие от деревянных и металлических.

• Лестница может изготавливаться на этапе общих строительных работ, что создает дополнительные удобства. Кроме того, пользоваться ей можно сразу после полного высыхания бетона, она выдерживает значительный вес. Во время проведения работ по ней можно спокойно переносить различные инструменты, материалы, в том числе и такие, которые могут запачкать поверхность;
• Бетонная лестница не подвержена расшатыванию с течением времени;
• Поверхность лестницы из бетона можно отделывать при помощи самых разных материалов: плитки, камня, дерева и прочих;
• Стоимость такой лестницы намного ниже;
• Бетон не боится грязи, влаги, пыли. Металлическая арматура, которая закладывалась при отливке, полностью защищена от воздействия коррозии;
• Бетонные лестницы способны усиливать всю конструкцию дома, что обусловлено материалов изготовления, конструкцией, характеристиками бетона.

Лестница на металлокаркасе с отделкой плиткой и ступеней и подступенков

Отделка деревом металлической лестницы позволяет решить две задачи:

Внимание: Выбирается расстояние не меньше мм для размещения балясин на лестнице, при условии удобной ширины ступенек

В современном дизайне загородных домов довольно часто присутствует не последний элемент декораций дома на фото — лестница. Дом, имеющий больше одного этажа, уже предполагает данный конструктивный элемент.

Все деревянные вставки и элементы проходят лаком, дают время, чтобы конструкция хорошо просохла. Проекты маршевых лестниц для индивидуальных коттеджей и домов находятся в одной категории со всеми лестницами и какими-то специальными условиями не отличаются.

Технология устройства

Как уже говорилось выше, бетонная монолитная лестница — конструкция трудоёмкая, но не сложная.

По сути, весь процесс можно разделить на 3 основных этапа:

1. устройство опалубки;
2. усиление металлом;
3. заливка бетона.

Как и в ситуации с составлением проекта, все действия связаны. Выполнение каждого этапа должно проходить при строгом соблюдении технологии. Детально ознакомиться с процессом устройства бетонной лестницы можно, посмотрев видео в этой статье, краткая пошаговая инструкция по самостоятельной заливке описана ниже.

Установка щитов опалубки

В качестве щитов для устройства опалубки можно использовать подручный влагонепроницаемый материал. Чаще других применяют фанеру и строительный брус для усиления. Кроме того, для съемной опалубки можно приобрести профессиональные комплекты. Заводская опалубка гарантирует прочность материала и ровность итоговой поверхности.

Наиболее прочной должна быть поверхность, которая будет дном опалубки или нижним щитом. Бетонная монолитная конструкция имеет достаточную массу, а с учетом усиливающего металла, вес будет весьма значительным.

Материал нижних щитов, должен выдерживать массу более тонны. Если выбран не влагонепроницаемый материал опалубки, то следует подготовить полиэтиленовую пленку, для прокладки.

Если материал щитов легко впитывает влагу следует защитить опалубку полиэтиленовой пленкой

Размеры всех деталей опалубки должны четко соответствовать габаритам будущей конструкции. Соединяют щиты и брус при помощи саморезов, это позволит демонтировать панели – ограничители, не причиняя ущерба бетону.

При установке деталей щитов следует использовать строительный уровень:

• поверхности подступенка выставляются строго вертикально,
• проступи должны быть залиты горизонтально, иногда допускается небольшой уклон, не более 30.

Спиральные лестницы наиболее сложны в части установки опалубки. При строительстве такой конструкции лучше воспользоваться опалубкой заводского производства. Цена данного комплекта довольно высока, но затраты вполне оправданы качеством геометрии и прочностными характеристиками полученной лестницы.

Установка заводского комплекта опалубки для заливки винтовой лестницы

Закладка арматуры

Для того чтобы монолитная конструкция выдержала собственный вес и сохранила максимальную прочность, лестницы усиливают металлом. Для армирования используются прутки различных диаметров от 8 до 16 мм, марка армирования А400 или А500С.

Отличается металл способом формирования узлов:

1. армация марки А500С может быть соединена сваркой или связыванием.
2. прутки марки А 400 подойдут только для связки строительной проволокой.

На фото пример формирования армирующего каркаса ступеней

Вертикальные и горизонтальные прутья конструкции должны быть по возможности цельными, без дополнительных мест сваривания. Кроме того, всё усиление обязательно «завязать» в конструкцию несущих стен. Для этого в месте нахождения лестницы в стену засверливают прутки длинной 20 – 30 см с шагом, равным ширине проступи.

В дальнейшем металлическая конструкция сваривается с засверленными штырями. Таким образом нагрузка с лестницы распределяется по всей несущей конструкции. А сама лестница является дополнительным элементом усиления прочности здания.

Заливка раствора

Бетонирование монолитной лестницы должно быть проведено за один подход. Ни в коем случае нельзя допустить частичного застывания элементов лестницы

Поэтому очень важно заготовить достаточное количество раствора

Произвести подсчеты можно используя онлайн калькулятор. Если не уверены в собственных силах, лучше закупить бетон на заводе. При этом осуществить замес можно своими руками, но скорее всего понадобиться помощь.

Пропорции классического бетона:

• портландцемент марки не ниже М400 – 1 доля;
• чистый просеянный песок – 2 доли;
• щебень средней и мелкой фракции – 4 доли.

В зависимости от места расположения лестницы следует использовать присадки и пластификаторы.

Для формирования ступеней следует использовать раствор с заполнителями мелкой и средней фракции

После того, как опалубка установлена, а раствор готов, следует залить и уплотнить самую нижнюю ступень и дать раствору слегка схватиться. Это не даст ему вытекать за пределы опалубки. После этого бетон заливают сверху, периодически проходя ступени вибратором или простукивая.

Высыхать бетон оставляют под полиэтиленовой пленкой. При этом в первые пару – тройку дней, бетон рекомендуется смачивать.

Завершение монтажа опалубки, установка перегородок, подступенков

После укладки арматуры приступают к монтированию подступенков, которые помогут ровно и правильно залить бетонные ступеньки. Для этого из листа фанеры вырезается прямоугольник высотой, равной высоте будущих ступенек или на 10 мм больше. Все панели вырезаются одинаковыми, поскольку все ступени на лестнице также будут одного размера. К полученному прямоугольнику прикрепляют три детали – опорная доска и две боковые деревянные детали.

Опорная доска по длине будет точно такая же, как и длина подступенка из фанеры, а боковые части (перемычки) толщиной доски примерно 100-150 мм нужны для того, чтобы прикрепить полученную деталь к боковинам или стене уже готового основания опалубки.

Не забываем про монтаж опалубки

Изготовив один подступенок, стоит его примерить на место установки и, при необходимости, внести изменения, а затем уже доделать оставшиеся детали для опалубки точно такого же размера. Прикрепить перемычки к боковинам и стене с помощью саморезов или нагелей. Установку каждой панели следует точно вымерять и подгонять, чтобы все подступенки были расположены строго перпендикулярно к полу.

Подступенки должны быть установлены строго по верхнему краю ступени, но они могут располагаться немного ниже нижней границы.

Технологический процесс изготовления

Перед тем как начинать работы, стоит учесть, что перед вами будет стоять задача выполнения трех этапов, первый из которых предполагает создание опалубки, второй – проведение армирования, тогда как заключительный этап – бетонирование. Формирование опалубки можно считать самым трудоемким процессом, так как от того, насколько качественно и правильно будут осуществлены данные работы, будет зависеть внешний вид лестницы и ее форма.

Если бетонная лестница, которую вам предстоит сделать, первая в вашей практике мастера, то не стоит сразу пытаться создать сложные конструкции, напротив, можно выбрать наиболее простой вариант, который предполагает строительство конструкции одномаршевого типа. Такая система должна быть расположена между двух стен. В данном случае не следует устанавливать боковую опалубку, в ее качестве будут выступать стены.

Несколько более трудоемкой в реализации окажется лестница, которая имеет в составе два марша и площадку между этажами. В качестве альтернативного решения можно использовать забежные ступени. Сделать последние из них будет сложнее по сравнению с площадкой, но они позволяют создать дополнительное пространство за счет обустройства короткого лестничного марша.

Сборка опалубки и армирование

Следующий шаг строительства возведение опалубки. Бетонные лестницы нуждаются в создании прочного каркаса для заливки. Основание изготавливается из влагостойкой фанеры с усилением снизу досками для воспрепятствования прогибу опалубки.

Вертикальные опоры устанавливаются с опорой на башмаки во избежание сдвига. Стойки изготавливают из доски толщиной 50–60 мм хвойных пород. Со стороны стены основание покоится на металлических кронштейнах. Боковой борт крепится на усиленные уголки для придания жёсткости конструкции.

До заливки бетона следует позаботиться об устранении утечек цементного молочка и налипания бетонной смеси на опалубку. Сопряжения и щели стыков заделываются герметиком. Поверхность опалубки обрабатывается составами, препятствующими налипанию.

Как одно из средств, применяется покрытие опалубки полиэтиленовой плёнкой с натяжением. Это приведёт к уменьшению последующей отделки лестницы Удешевление и уменьшение количества работ по отделке закладывается на этапе подготовительных работ.

При заливке бетона бетонные лестницы не испытывают серьёзных динамических нагрузок. Поэтому сборку опалубки целесообразно проводить на саморезах. Стяжка оставит меньше щелей между деталями, после демонтажа элементы конструкции возможно использовать вторично.

Основа прочности бетонной лестницы – как минимум двойная арматурная сетка. Применяется стальной период и стеклопластик ø 12–14 мм. Шаг сетки 100–200 мм. Решетка скрепляется вязальной проволокой либо стягивается пластиковыми хомутами.          Вертикальные стержни по краям заменят загнутые вверх концы поперечин избыточной длины. Расстояние между решетками в пределах 5–10 см обеспечит достаточное сопротивление изгибу.

Наглядный образец армирования и упрочнения

Пластмассовые подставки под нижнюю часть решетки удерживают конструкцию над опалубкой. В стене засверливаются отверстия, куда вставляются поперечины для предупреждения смещения армированного каркаса. Касание концами арматуры опалубки не допускается.

Армирование каждого марша лестницы проводится раздельно, но перед заливкой детали металлического каркаса связываются воедино за счет перехлёста, добавления прутков. С особым тщанием соединяют каркас с выпусками арматуры из плит перекрытия.

Завершает сборку опалубки монолитной лестницы установка по уровню разделительных подступенков, определяющих глубину ступени. Крепление к стене и борту осуществляется усиленными уголками либо вертикальными брусками.

Ждём бетон

Важные принципы создания

Схема лестничной опалубки

Обустройство качественной и надежной обшивки для заливки бетонного раствора — самый трудоемкий этап строительства любой лестницы из железобетона. В первую очередь необходимо создать чертеж будущей конструкции, определить ее месторасположение и расчетные нагрузки. На основании подготовленного проекта следует подсчитать количество основных и расходных материалов, приготовить заранее необходимые инструменты и оборудование.

Опалубка для поворотных ступеней

В первую очередь приобретаются деревянные доски, ширина которых должна равняться проектной высоте ступеней. Вместо досок можно воспользоваться жестяными листами, однако они потребуют более сложных подготовительных и монтажных работ. К тому же после завершения работ и окончательного застывания бетонного раствора деревянная опалубка легче и быстрее демонтируется. Дополнительно готовят качественную влагостойкую фанеру, толщиной не менее 180 мм. Вместо фанеры можно использовать щитки деревянные, которые должны быть выполнены с максимальной геометрической точностью.

Выбор материала

Навес над крыльцом из металла, как правило, делают для домов, также имеющих металлическую кровлю. В качестве материалов для крепления козырька используют специальные анкера либо он опирается на колонны конструкции. Материал, который может быть использован для производства металлического крыльца своими руками, очень разнообразен:

• Листовой металл;
• Профлист оцинкованный либо с полимерным покрытием;
• Медь;
• Алюминий;

Самым бюджетным и практичным материалом считается алюминий, который не теряет своих свойств и не выцветает со временем. Самыми дорогостоящими считаются медные козырьки. Срок их службы практически безграничен, но со временем они теряют свой первоначальный блеск. Для того, чтобы такое крылечко не покрывалось патиной, его очень часто нужно обрабатывать специальными составами.

Расчет лестницы с забежными ступенями

Расчет забежной лестницы выполняется на основании таких данных:

• планируемая конструкция (угол поворота, тип поворотных элементов, количество поворотов и способ монтажа);
• предполагаемый угол подъема, ширина и высота пролета с учетом эргономики и необходимого психологически комфорта;
• намеченный к использованию материал.

Первый пункт требует анализа геометрии здания в целом, возможностей по размещению конструкции. Так, если требуется подъем на второй этаж в ограниченном пространстве, имеет смысл остановиться на таком варианте, как П-образная забежная лестница. При этом выбор количество поворотов выясняется автоматически – два, тип поворотного элемента (радиусный или угловой) выбирается исходя из опыта монтажников, поскольку при радиусной конструкции установка ступеней и выполнение закругления стыка между стенами создает дополнительные сложности.

Ниже представлено два варианта П-образной модели. Они различаются как по соотношению длин прямых участков, так и типу поворота. Слева представлен общий поворот на 180 градусов, справа – два отдельных, на 90 градусов каждый. Первый вариант можно считать комбинацией обычного прямого подъема с винтовым участком, но ступени на повороте являются именно забежными – то есть при виде сверху их внутренняя часть выглядит не треугольником, а трапецией.

Построение геометрических элементов в таких конструкциях выполняется графически, на основании нормативов.

Помимо минимальных размеров узкой стороны проступи учитывается также стандартная ширина ступеней, высчитываемая эмпирически в зависимости от ширины шага человека.

Ниже показан ход построения геометрии забежных ступеней.

Если необходимо выполнить поворот с большим количеством ступеней, число отрезков на центральной линии увеличивается до желаемого, соблюдается условие – ширина забежных ступеней по линии хода примерно равна ширине прямых ступеней. При изменении угла поворота (более или менее 90 градусов) угловая лестница должна быть перестроена с учетом этого параметра.

Расчет угла подъема и величины проема

Эргономика при расчетах лестничных маршей учитывается не только в отношении ширины проступи. Необходимо выдержать удобный для подъема (спуска) угол наклона, требуемую высоту подступенка, комфортные высоту и ширину проемов. Как ясно из иллюстрации выше, высота проема, измеряемая по нормали к направлению хода, должна быть примерно равна среднему росту пользователей, измеренная по нормали к поверхности проступи – на 10% больше. Таким образом, средняя высота проема принимается равной 2 м.

Угол наклона и габариты ступеней выбираются из соображений комфорта, причем наличие в доме пожилых людей с ограниченной подвижностью требует выбора меньшего угла из стандартного диапазона.

Оптимальный угол наклона поворотно-забежной лестницы

Поворотно-забежная лестница подразумевает оптимальный угол наклона в 35…45 градусов и ступени высотой 20…21 и шириной 21…23 см.

Вычисление количества обычных и забежных ступеней

При известной высоте этажа и длине проема, который может быть выделен для устройства конструкции, расчет ступеней опирается на графический метод с подстановкой собственных значений.

Для высоты этажа 3,0 м и стандартной высоте подступенка 0,19…0,21 мы можем выбрать количество ступеней равным 14, 15 или 16, причем в первом и третьем случае придется немного уменьшать высоту первой или последней ступени. Оптимальный вариант – 15.

Учитывая необходимую глубину проступи 21…23 см и считая, что между прямыми участками располагаются шесть забежных ступеней, получаем длину прямого участка равной:

Однако половину ступени использовать нельзя, то есть нам придется разделить 9 прямых ступеней на две неравные части – 4 и 5. Выбирать, какая из них будет вверху, какая внизу, следует в зависимости от конфигурации помещения. Обычно «нечетную» ступень добавляют в нижний пролет и делают радиусной, расширяя таким образом нижнюю часть лестницы. Соответственно получаем верхний прямой участок длиной 88 см и нижний 110 см (принята ширина проступи 22 см).

Определить длину поворотного участка можно, добавив к большему из двух прямых ширину пролета (иногда этот размер немного увеличивается или уменьшается для экономии места). Таким образом, вся длина проема составит 110+100 = 210 см.

Ширина проема принимается равной двум ширинам пролета (марша) с небольшим зазором (50…60 мм). При стандартной ширине марша 1 м проем будет шириной 2,05…2,06 м.

Более точно построить геометрию можно на основании замеров помещения, где конструкция будет смонтирована.
