Руководство по обвязке свайно-винтового фундамента

Обвязка швеллером

Установка швеллера производится прямо на головы подготовленных по уровню винтовых или железобетонных свай. Ширина швеллера подбирается по размерам головы сваи. Например, минимальная ширина швеллера для винтовой сваи диаметром 108 мм составляет 140 мм. Обвязка швеллером железобетонных свай производится как можно быстрее после забивки, чтобы предотвратить изменение положения головы от остаточных деформаций грунта при монтаже.

Обвязка швеллером по винтовым сваям. По бокам сделан каркас из профильной трубы под облицовку или фальш-цоколь.

К винтовым сваям швеллер крепится на сварке непосредственно к телу. Угловые соединения с любыми сваями выполняются подрезкой швеллера под 45 градусов и проваркой стыков. Все соединения обрабатываются шлифовальной машинкой.

По внутренним осям также выполняется врезка под 45 градусов с последующей проваркой. В результате получается жесткий ростверк с ровным основанием. Металл, стыки покрывают антикоррозийным покрытием или судовой краской.

Встречаются решения, когда по швеллеру монтируется каркас из бруса. Вероятно, проектировщик или заказчик решил перестраховаться и усилить фундамент, так как швеллер не работает в таком положении или экономили на количестве свай. Рекомендуется в таких случаях, для защиты лаг каркасного дома от конденсата, поверх профиля с изоляционной прокладкой монтировать доску 50 мм (лежень) с креплением на саморезы или болты.

Существуют варианты ростверков с укладкой швеллера полками вверх и заливкой внутренней полости бетоном. При этом значительно увеличивается несущая способность основания, но добавляется нагрузка на сваи от веса бетона.

Варианты обвязки

Обвязка свай брусом

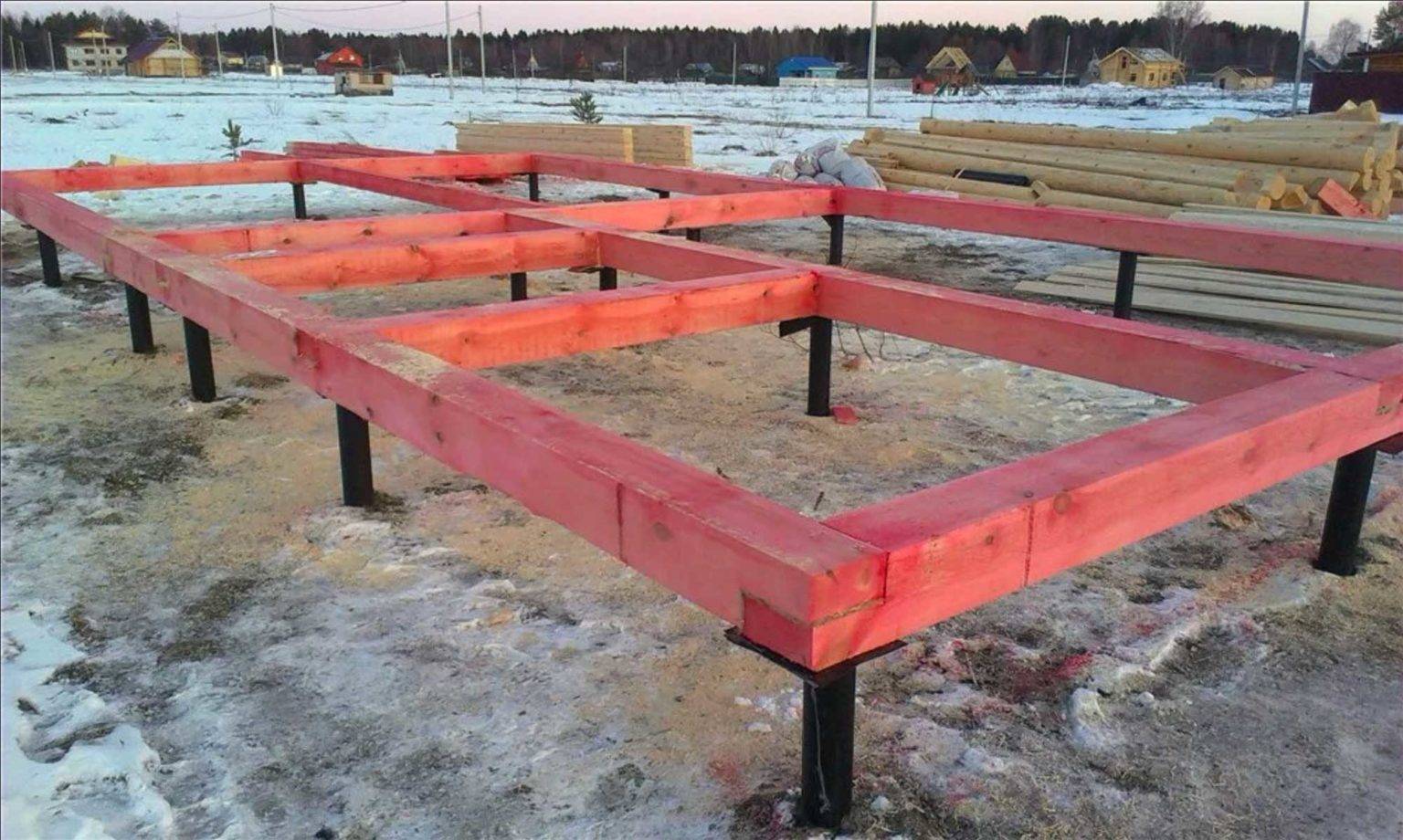

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
2. На сваи монтируют оголовки.
3. Выполняют гидроизоляцию материала.
4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

   На фотографии прекрасно видно гидроизоляцию оголовка от обвязки, а также лежень.

2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
3. Балки приваривают друг к другу и к оголовкам свай.

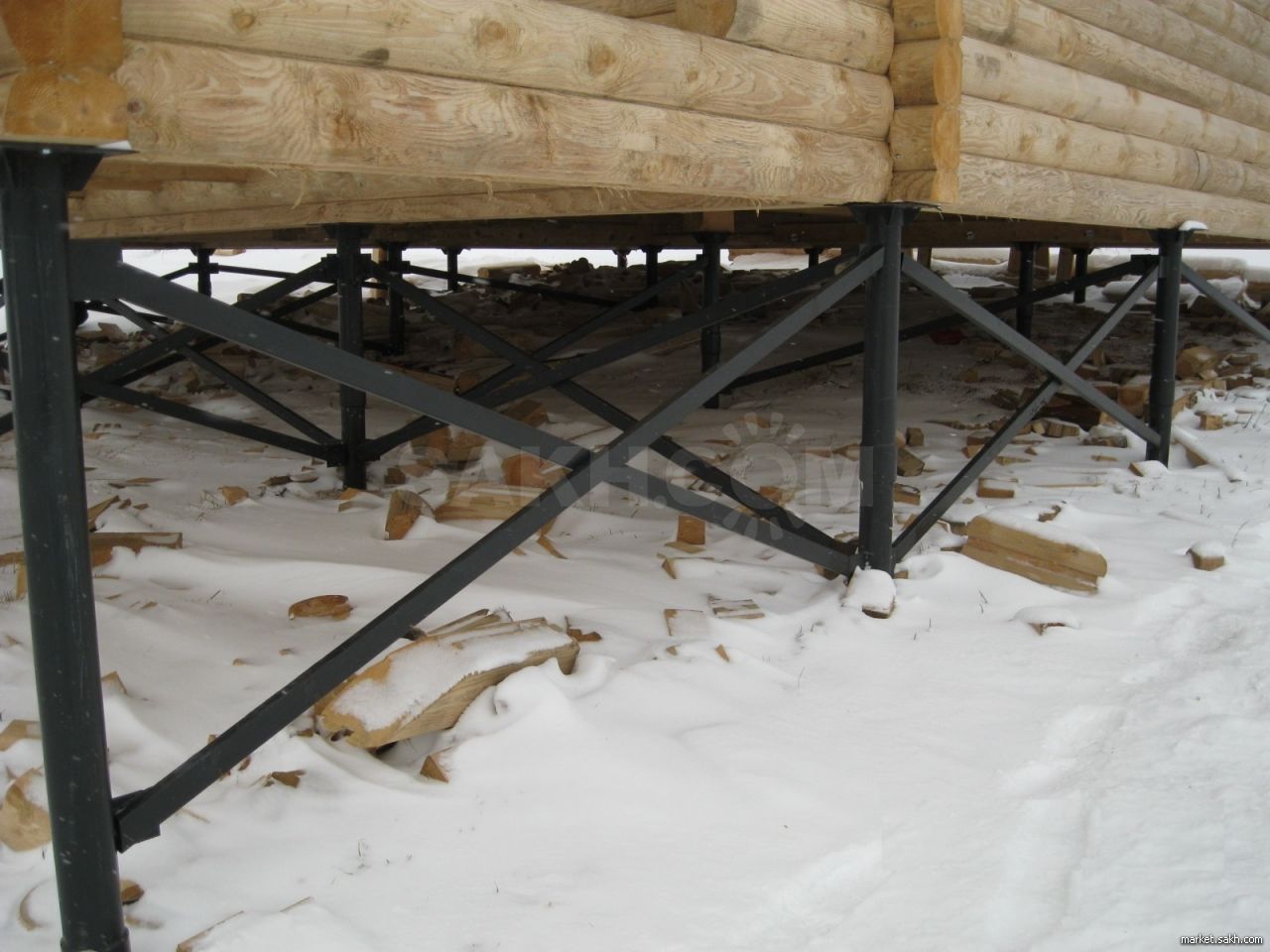

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

1. Столбы свай выставляют на один уровень.
2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

   Готовая деревянная опалубка на бетонных сваях.

3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Выполнение расчетов нагрузки

Во время установки фундамента свайного типа на винтовые опоры придется работать с основанием для небольшой нагрузки. Данная схема отлично подойдет для сарайчиков малого размера, а также для бань, гаражей, сделанных из бруса. Несильная опора отлично компенсируется скорость возведения и небольшими затратами. Фундамента на обвязке винтовых свай брусом спроектирован из опор, которые установлены вертикально, а также горизонтально расположенных обвязок. На такую систему обычно используют 4 опоры, но можно использовать и больше.

В этом случае обвязка представлена ростверком. Его делаю из материала, который подойдет для изготовления балки. Это может быть дерево, металл, бетон. Древесину укладывают в основе бруса, из металла делают уголок, а из бетона изготовляют блоки. Обвязка помогает соединить балки с ростверком и между собой. То, сколько будет длиться процесс, напрямую зависит от того, насколько тщательно вы соблюдаете все требования инструкции по укладыванию и монтажным работам.

Варианты монтажа обвязки

Перед выполнением всех работ стоит определиться с типом обвязки фундамента. В настоящее время методики оборудования ростверка зависят от типа используемого сырья, толщины балки и материальных возможностей застройщика.

Монтаж сваи с крепежом

Наиболее популярными из них являются:

Посадка на резьбовые крепежные изделия

Важно делать акцент на правильном расчете резьбы, поскольку ошибки при определении нагрузки могут привести к пагубным последствиям.
Крепление при помощи сварочного аппарата. Единственный вариант крепления металлических свай с балками ростверка, выполненного из аналогичного материала

В случае применения различных типов первоосновы укладка бруса ростверка на оголовок сваи выполняется без использования крепежных приспособлений. При таком варианте важно учитывать, что ширина ростверковой и оголовочных частей должны максимально совпадать.
Монтаж специальными хомутами. Представленный способ является универсальным и подходит для каждого из используемых материалов. Также он является наиболее рациональным типом крепления балок и свай при небольшой толщине поперечных элементов.

Основание дома на сваях

Как основание под газобетонный дом можно использовать ростверк на сваях.

Технология возведения такого фундамента сходна со столбчатой, но имеются существенные отличия.

Сваи, применяемые для основания такого вида, имеют меньший диаметр, но большую длину.

Сваи могут быть буронабивные или винтовые металлические. Эти два вида чаще других используют при строительстве загородных домов. Свайно-ростверковый фундамент, как любой другой, имеет свои плюсы и минусы.

Начнем с недостатков:

• при бурении отверстий (скважин) на глубину более 3м часть грунта при подъеме может осыпаться, поэтому со временем уровень при осадке на каждой свае будет разным и есть риск образования трещин;
• площадь основания фундамента будет меньшей из-за сравнительно небольшого диаметра свай;
• сваи отличаются неустойчивостью при горизонтальных грунтовых подвижках.

• глубина закладки может быть ниже уровня промерзания почвы, даже в северных районах;
• подходит для участков со сложными грунтами и даже для надводных строений;
• свайно-ростверковый фундамент при неглубоком залегании можно выполнить своими руками или с помощниками;
• идеально подходит для участков при большой разнице высот;
• возводится сравнительно быстро, при незначительных загрязнениях участка.

Металлические сваи оснащают лопастями, которые приварены в нижней части.

Это облегчает вкручивание в землю, а кроме того они служат якорем и увеличивают площадь опоры свай.

После установки лучше заполнить внутреннее пространство сваи бетоном.

Это защитит металл от коррозии и немного укрепит конструкцию. Ввинчивая сваи, обязательно нужно контролировать вертикальность уровнем или отвесом, не допускаются отклонения.

Можно также сделать свайный фундамент из асбестовых труб, армированных стальной арматурой в несколько прутьев.

Свободное пространство заливают бетоном.

Для неровных участков или при глубоком промерзании грунта лучше устанавливать буронабивной свайно-ростверковый фундамент.

Вручную или буровой машиной бурят отверстия. Опалубку можно выполнить из тонкостенных стальных труб так, чтобы она на 30 — 50 см выступала над землёй.

Внутри располагают арматурный каркас и заливают бетоном. Расстояние между сваями лучше делать в пределах 1,5-2 м, но не более 2,5 м. Рассчитывать необходимое количество свай нужно из расчета общего веса строения плюс нагрузка в процессе эксплуатации (перегородки, пол, кровля).

Оголовки свай обвязывают ростверком, создавая единую, монолитную конструкцию, которая способна защитить хрупкий газобетонный блок от любого вида деформаций.

Надеюсь, что изложенная информация ответила на ваши вопросы и помогла с выбором вида фундамента. Если да, то поделитесь этой информацией с друзьями и знакомыми в соцсетях. Не забудьте подписаться на обновления блога.

При помощи железобетона

Создание железобетонной обвязки выполняется поэтапно.

Порядок действий:

• Сборка опалубки. Горизонтальные щиты (дно) укладываются на поверхность оголовков, боковые стенки присоединяются к ним и прочно соединяются в верхней части поперечинами. Внутренние размеры должны соответствовать параметрам ростверка.
• Укладка гидроизляции. Пленкой или слоем рубероида плотно устилают дно и внутренние стенки опалубки. Стыки материала делаются внахлест на 10 см с проклейкой соединения скотчем. Полотно должно полностью закрывать всю поверхность днища и стенок опалубки и плотно прилегать к поверхности, не отставая от нее.
• Сборка арматурного пояса. Используется арматура диаметром 10 мм и гладкие прутки на 6 мм для вертикальных элементов. Армпояс вяжется с помощью мягкой проволоки, после чего устанавливается внутри опалубки в нужном положении. Необходимо обеспечить заглубление горизонтальных стержней на 2-5 см внутри бетона.
• Заливка бетона. Она выполняется в один прием, без долгих перерывов (более суток). Заливать бетон следует с нескольких точек, чтобы не дожидаться, пока материал растечется по всей опалубке. После заливки поверхность накрывают полиэтиленом или мешковиной и выдерживают 28 дней для набора конструкционной прочности.
• Опалубку снимают через 10 дней после заливки.
• После окончания времени выдержки производят гидроизоляцию поверхности и переходят к дальнейшим работам.

ОБРАТИТЕ ВНИМАНИЕ! Для заливки бетонной обвязки необходимо использовать плотные марки бетона от М200 и выше

Использование хомутов

Такая фиксация применяется в системах, использующих сваи с отсутствием фланца. Сверху оголовка свай в данном случае приваривают площадку прямоугольной формы, на нее кладут балку ростверка. П-образный хомут укладывается поверх балки, ширина его должна быть равной ширине балки. Края хомута, которые будут свисать, соединяют сваркой или резьбовым соединением с вертикальной опорой. В углах балки соединение осуществляется с помощью уголка из металла.

Уголком

Использование металлического уголка считается самым экономичным способом создание обвязки. При этом, если все работы выполнить правильно, то надежность полученной конструкции не будет уступать швеллеру. Есть два важных условия, которые влияют на качество:

• Каким способом уголок крепится к свае;
• Какое расстояние выдержано от грунта до нижней части обвязки.

Существует несколько правил, используемых для осуществления обвязки с помощью уголка:

• Нужно постоянно следить за расстоянием между грунтом и нижней частью конструкции. Следует выдерживать высоту не меньше 10-15 сантиметров. Невыполнение указанного условия, способно привести к повреждению креплений обвязки. Зимой под действием низких температур происходит пучение грунта, что негативно воздействует на установленные конструкции;
• Правильное крепление уголка к свае. Профиль размещают между осями, под оголовками;
• Если фундамент располагается выше одного метра, то здесь понадобится диагональная раскосина.

Уголок, который будет использоваться для обвязки свайного фундамента, должен быть равнополочным, ширина одной стороны 50 миллиметров. Сам металл не меньше 5 миллиметров в толщине. Полученный материал является надежным.

Однако, при использовании уголка нужен опыт, если таковой отсутствует, то возникают проблемы с диагональной раскосиной. Неизвестно сколько материала нужно обрезать, чтобы углы получились ровные. Здесь есть два выхода:

1. Несколько раз промерить, только потом подрезать. Так можно определить, какой размер профиля нужен.
2. Берется прямоугольная пластина (ее можно отрезать от уголка), приваривается к свае, выдерживая направление по оси. Затем, к уже установленной пластине приваривается уголок.

Крепление обвязочного бруса к фундаменту

Строительство брусового дома предполагает крепление бруса к уже готовому фундаменту

Это непростое занятие, при котором нужно проявить сосредоточенность и внимание

Не стоит торопиться, лучше надежно закрепить первый венец, чтобы он полотно прилегал к основанию.

От этого будет зависеть долговечность строения, так как крепление бруса к фундаменту – важный строительный процесс.

Следуя строительным нормам, строительство дома из бруса подразумевает две схемы крепления бруса:

1. Жесткая фиксация – метод, основанный на соединении ростверка и бруса. При этом неподвижность первого венца будет гарантирована механическим креплением, для которого используются болты или хомуты;
2. Накладная фиксация — вариант, при котором брус укладывается без соединения с ростверком. Неподвижности бруса при этом удается добиться благодаря оказываемому весу слоев материала, расположенных выше.

Если их этих вариантов выбирать лучший крепеж брусьев к фундаменту, то выиграет жесткая фиксация.

Она способна гарантировать, что сруб надежно прикреплен к основанию.

Несмотря на это больше всего распространен второй вариант крепления, так как его проще реализовать.

Крепление бруса на ленточном или плитном фундаменте

Жесткое крепление бруса к ленточному или плитному основанию предусматривает обязательные подготовительные работы.

Для этого на этапе подготовки в ростверк плиты или ленты, в зависимости от типа фундамента, монтируют брус.

В нем предварительно должны быть высверлены отверстия. При этом фиксация реализуется с помощью контргаек, которые навинчиваются на шпильку.

Такая конструкция подразумевает строительство дома из профилированного бруса, клееного или обрезного.

Крепить брус к фундаменту можно следующим способом:

• Как только основание будет залито, в его верхний слой должны быть погружены болты, причем у них могут быть загнутые или конические основания. Между болтами должно быть расстояние не больше 0,5 м. На каждую балку должно приходиться, как минимум, два болта;
• После того как лента или плита застынет, нужно начинать подготовку монтируемого бруса. Для этого в нем нужно высверлить отверстия под шпильки, расположенные на фундаментных болтах;
• После ростверк требуется проверить на горизонталь. Если будут обнаружены выпуклости или возвышенности, то нужно сразу их срезать. При обнаружении вогнутостей, их нужно залить раствором;
• В итоге должен получиться ровный ростверк, поверх которого укладывается слой рубероида, выступающего в роли гидроизоляционного материала;
• На него укладывают балки, которые были заранее нарезаны в соответствии с размерами ростверка. Они монтировались на шпильки;
• Угловые сопряжения балок должны быть соединены с выпусками, либо без них. Чтобы добиться надежного и прочного крепления рекомендуется использовать металлические углы. Они должны монтироваться на саморезы;
• В итоге на каждую шпильку фундаментального болта нужно надеть по широкой шайбе, после накрутить контргайки. Чтобы не образовывалось перекосов нужно затягивать гайки параллельно, причем подкручивать их лучше на несколько оборотов.

Крепить брус к фундаменту подобным образом несложно. В конечном результате удастся добиться прочного и надежного основания, благодаря которому дом простоит долгое время без деформации и перекосов.

Крепление бруса к фундаменту

Ранее мы уже писали, как выбрать фундамент по типу грунта, если вы читали эту публикацию, то уже знаете, что надежное основание для всей постройки напрямую зависит от залегающих на площадке строительства грунтов.

В случаях слабых грунтов хорошим выбором станет жесткая монолитная рама, в сухих не пучинистых грунтах можно сделать мелкозаглубленный фундамент, а в некоторых случаях оптимальным выбором может стать фундамент из асбестовых труб или из кирпичных столбиков.

Но, какой бы вы ни выбрали вид фундамента, начинать возведение каркасных стен придется укладки нижней обвязки, которая непосредственно опирается на фундамент строения.

Как правило, обвязка выполняется из толстых и широких досок или из бруса, которые крепятся к фундаменту.

Давайте посмотрим, какие варианты существуют и как сделать укладку правильно, чтобы возведенные стены служили верой и правдой в течение долгих лет.

Посадка на саморезы

Древесину крепят к стойкам с помощью самонарезных болтов. Место соприкосновения прокладывают промасленным олифой рубероидом. К низу конструкции элементы монтируют с помощью сквозного крепления либо анкера. Брусок требуется надёжно прикрепить и зафиксировать молотком. В качестве дополнительного способа для усиления прочности конструкции используют металлические уголки и крепёжные шипы:

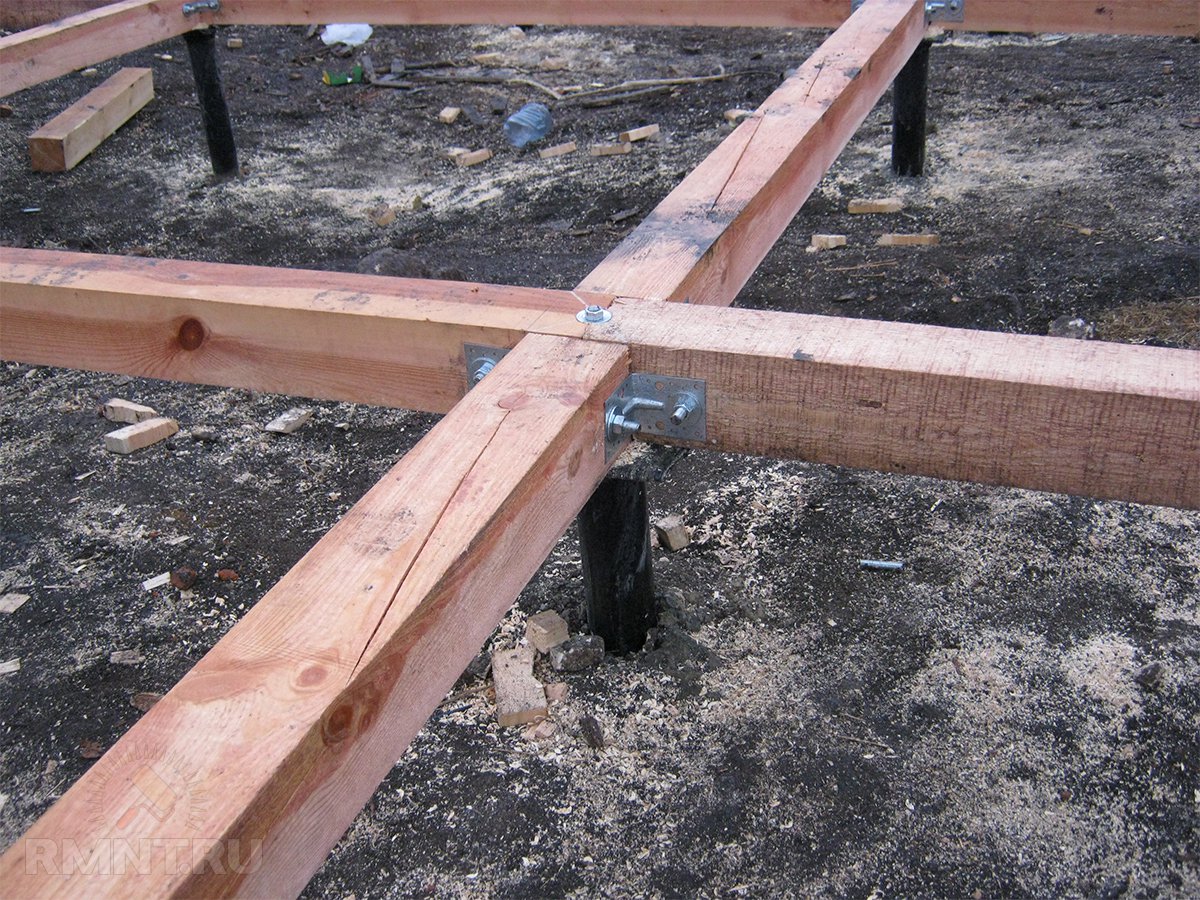

• уголки целесообразно применять в угловых соединениях элементов;
• деталь конструкции выбирают по точным размерам свайного углового участка;
• крепят элемент с помощью прочных саморезов.

Выбор обвязки

Перед началом работ своими руками нужно выбрать, какой элемент будет играть роль ростверка фундамента. Существует несколько вариантов обвязки свайного основания:

• брусом;
• металлопрокатом;
• железобетоном.

Выбор зависит от конструктивного решения здания. Для каркасного или деревянного дома подойдет брус. Несущая способность свай не позволяет опирать на них массивные здания, но если принято решение строить своими руками небольшой одноэтажный дом из пенобетона или кирпича в качестве свайного ростверка лучше выбрать металлический прокат или железобетон.

Обвязка брусом

Важно правильно выбрать материал для изготовления ростверка. Можно привести следующие рекомендации относительно выбора древесины:

• минимальный размер сечения — 150х150, величина подбирается в зависимости от нагрузки;
• древесина для изготовления должна быть хвойных пород первого или второго сорта;

Обвязка с помощью бруса

• материал не должен быть поражен гнилью, грибком или плесенью;
• лучше всего выбирать древесину, срубленную в северных регионах в конце февраля-начале марта, это обеспечит высокое качество и прочность верхнего слоя;
• перед закупкой материала выполняют расчет необходимого количества, к получившемуся значению прибавляют 3-5% на непредвиденные расходы;
• нормируемая влажность древесины — 12%.

Обвязка брусом выполняется в таком порядке:

• обработка купленной древесины антисептическими составами и антипиренами для повышения сопротивления возгоранию;
• во время высыхания пропитывающих составов проверяют оголовки свай, которые должны находиться в одном уровне (с помощью лазерного или водяного уровня);
• на оголовки свай укладывают рубероид или другой рулонный гидроизоляционный материал (крайне не рекомендуется использование толя, поскольку эта гидроизоляция устарела и не может обеспечить надежность);
• соединяют угловые элементы обвязки брусом (сделать это можно соединением «в лапу» или «в пол дерева»), предварительно выполняют запилы на древесине;
• в стыке бруса прокладывают джут;
• раскладывают линейные элементы (закрепление к свае выполняется таким же образом);
• соединение бруса по длине выполняют «в пол дерева» или «косым прирубом», при этом стыки размещаются только над оголовками, расположение стыков на пролетах недопустимо;

Схема соединения углов

• в деревянных балках высверливают отверстия, которые проходят насквозь;
• чтобы выполнить крепление, через отверстия в оголовках и обвязке продевают болты или шпильки и затягивают их.

Обвязка металлопрокатом

Существует несколько вариантов проката, которые используют в качестве ростверка. Может выполняться обвязка винтовых свай швеллером, двутавром, трубой квадратного или прямоугольного сечения. Между ростверком и оголовком нет необходимости укладывать гидроизоляцию, поскольку эти элементы выполнены из одного материала — стали. Гидроизоляция должна быть предусмотрена между ростверком и стеной дома.

Металлическая обвязка

Росверк из швеллера располагают таким образом, чтобы при рассечении по вертикальной плоскости он приобретал вид буквы П. Соединение элементов конструкции между собой выполняют на сварку. Двутавр располагают так, чтобы стенка находилась в вертикальном положении.

При использовании швеллера не применяют оголовки, для двутавра и трубы они нужны. При изготовлении ростверка швеллера, верхнюю часть сваи заливают бетоном, в который закладывается деталь. Чтобы выполнить крепление к фундаменту дома после отвердевания бетона эту деталь приваривают к швеллеру. Двутавры и трубы для фундамента также закрепляются с помощью сварки на кольцевой шов.

Обвязка брусом

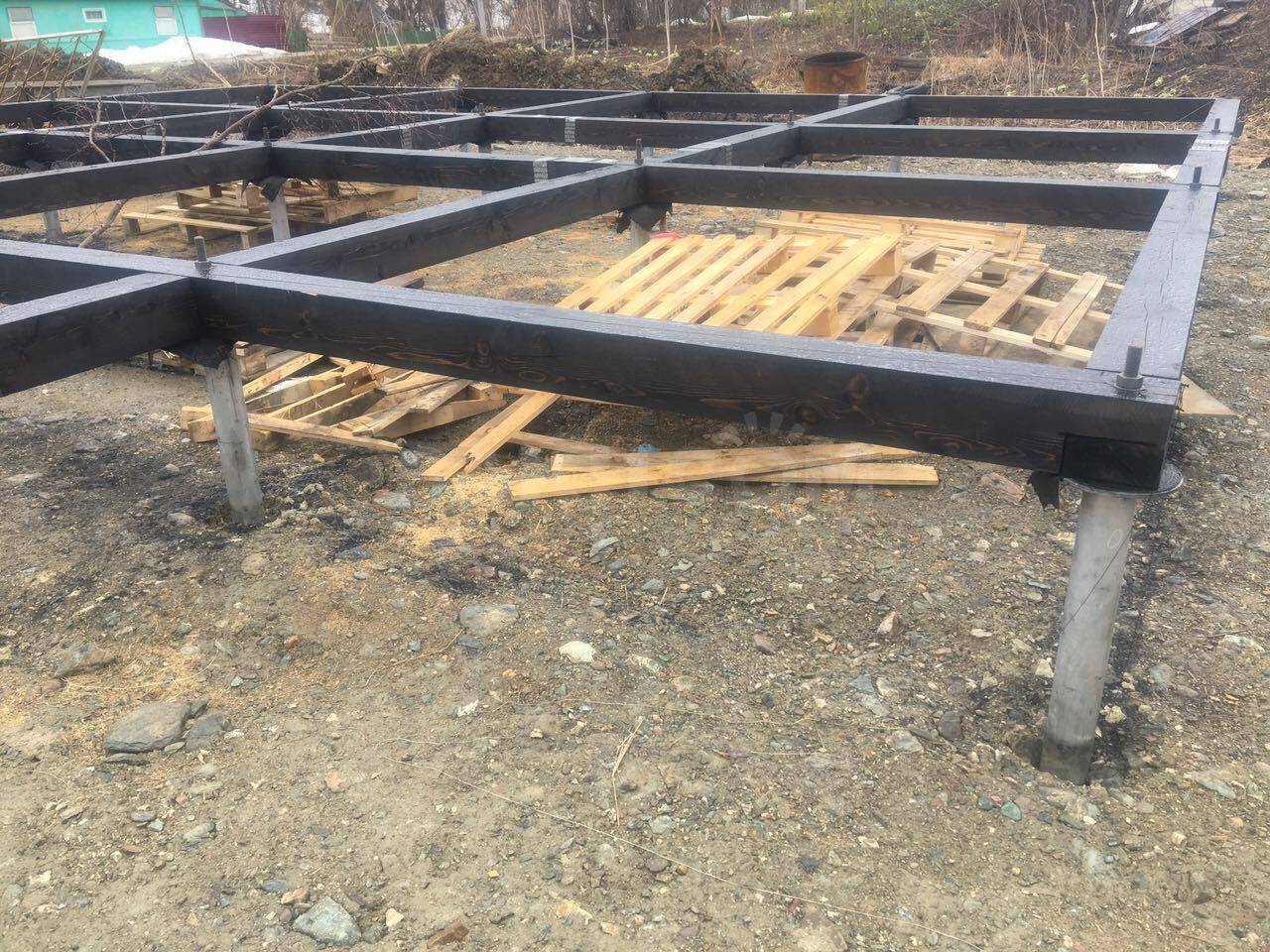

Обвязка брусом.

В нормальных условиях (прямой участок, высота оголовков в пределах 1 м) для свайного фундамента сруба, каркасного, панельного дома дополнительный ростверк не требуется. Им по умолчанию становится нижний венец, нижняя обвязка конструкции стен, соответственно. Однако при этом необходимо выполнить условия:

• жесткая связь между брусом и оголовком;
• стыковка стеновых материалов на площадках оголовков.

Поэтому, вместо саморезов, вкручиваемых в пиломатериал снизу через отверстия в пластине оголовка, стоит предпочесть надевание бруса на шпильки, приваренные к этому элементу сваи. Для этого на каждый оголовок приваривается шпилька, в брусе по месту высверливаются отверстия, сверху он притягивается к пластине гайкой через широкую шайбу.

После чего, лишняя резьба срезается УШМ. Чтобы гайки не торчали над нижним венцом, мешая укладке следующего ряда, на верхней грани бруса изготавливается потайное отверстие, в которое и утапливается крепежный элемент. Стыковка металлическим уголком запрещена, используется врубка элементов ростверка друг в друга в полдерева (на углах и в местах сопряжений внутренних стен с наружными).

В сложных эксплуатационных условиях обвязки брусом для здания недостаточно. Например, если дом стоит на склоне, деревянный ростверк в сочетании с балками пола нижнего этажа создают достаточно жесткую горизонтальную плиту. Однако боковой ветер стремится выдернуть сваи именно с этой стороны, что приводит к снижению несущей способности свайного поля. Поэтому применяется дополнительная обвязка уголком, профильной трубой в местах максимального возвышения оголовков свай над землей. Обычно это горизонтальные связи (спаренный уголок) с распорами под брусом (10 – 25 см).
