Датчик температуры для газовой колонки. принцип работы датчика тяги в газовом котле

Принцип работы

В целом принцип работы газовых колонок достаточно простой:

• При сгорании газа выделяется тепловая энергия;
• Тепловая энергия нагревает теплообменник. Последний, как правило, выполнен из меди или специальных сплавов с высокой теплопроводностью;
• Вокруг теплообменника проходит змеевик, также выполненный из металла с высокой теплопроводностью, в результате чего он тоже быстро нагревается сам и нагревает воду;
• От змеевика осуществляется подача горячей воды в трубопровод;
• Продукты горения покидают камеру сгорания и выводятся наружу через дымоход.

Устройство и работа газового водяного блока. Отдельно следует рассмотреть устройство и принцип работы газового водяного блока. Как я уже говорил выше, водяной блок реагирует на подачу воды и обеспечивает запуск колонки.

Устройство редуктора

Главным элементом водяного блока является редуктор, который называют «жабкой». Внутри него расположена мембрана со штоком. В современных колонках водяной узел работает следующим образом:

• При открытии крана поток воды проходит через редуктор;
• В одной из камер редуктора образуется повышенное давление, в результате чего мембрана (позиция 2 на схеме выше) изгибается и выталкивает тарелку. Тарелка в свою очередь выталкивает шток (позиция 1). Надо сказать, что давление штока составляет около 50 кг;
• Водяной шток толкает шток газового модуля, который расположен напротив;
• Толкатель, имеющий связь со штоком, действует на пластину выключателя, в результате чего электричество из секции батареек поступает в секцию электронного управляющего модуля, а дальше в запальную горелку, где образуется искра;
• Вместе с тем шток отжимает механический газовый клапан и газ начинает поступать в систему розжига и горелку. При этом также срабатывает дополнительный электромагнитный клапан, который тоже обеспечивает свободный проход газа;

Запальник обеспечивает розжиг газовой горелки

• При появлении искры газ зажигается в запальнике, после чего загорается основная горелка. При этом датчик наличия пламени подает сигнал на управляющий блок, в результате чего отключается свеча зажигания, вырабатывающая искру;
• При выключении горячей воды давление в двух камерах редуктора выравнивается, в результате чего шток отжимается. Соответственно срабатывают газовые клапана, и подача газа на горелку резко прекращается.

В современных колонках также имеется датчик температуры воды. Когда вода нагревается выше заданной температуры он подает сигнал на блок управления, который в свою очередь перекрывает систему подачи газа. Когда вода остывает, датчик опять срабатывает, и происходит розжиг горелки.

В более простых моделях многие датчики отсутствуют, но в любом случае подача газа открывается только после того, как давление воды в одной из камер редуктора повышается. Поэтому при недостаточном давлении воды колонка не включится.

Принцип пьезорозжига основан на преобразовании механической энергии в электрический разряд, который зажигает запальник

Способ розжига. В настоящее время существуют следующие виды розжига колонок:

Ручные. В этом случае для розжига нужно провернуть ручку колонки до упора, не нажимая на нее, после чего своими руками зажечь запальник, к примеру, при помощи спичек. После розжига запальника нужно надавить на ручку и повернуть ее по часовой стрелке, чтобы включить подачу газа на горелку. При этом запальник зажжет горелку;

Львовская колонка с пьезорозжигом

С пьезорозжигом. В таких колонках, как и в ручных, вначале подается газ на запальник. Чтобы разжечь его, нужно нажать на специальную кнопку, в результате чего появится искра. После розжига запальника можно открывать подачу газа на горелку. В течение дня запальник можно не тушить, соответственно, при последующем включении колонки нажимать на кнопку не надо.

Колонка Оазис с автоматической системой розжига

Автоматические. Принцип работы автоматических систем розжига мы рассмотрели выше. Такие колонки самые удобные в использовании, однако, цена на них наиболее высокая. Вот, собственно, и вся информация о том, как работает газовая колонка, которой я хотел с вами поделиться.

При падении напора горячей воды нужно разобрать и почистить редуктор

Что такое геркон

Геркон — электромеханическое устройство, замыкающее либо размыкающее электрические контакты под влиянием магнитного поля, генерируемого электромагнитом, либо постоянным магнитом.

Термин «геркон» означает герметичный контакт. Обусловлено это его конструкцией. Состоит он из двух ферромагнитных пластин, запаянных в стеклянную капсулу с двумя выходными контактами и заполненную инертным газом. Такая оболочка минимизирует воздействие окружающей среды и обеспечивает надежное функционирование устройства.

Колба может содержать азот, иссушенный воздух, иной инертный газ. Также из колбы может быть откачан весь газ до состояния вакуума. Этим добиваются повышения уровня коммутируемого напряжения.

Общее строение бытовой колонки

Газовая колонка — это проточный водонагревательный прибор. Это означает, что вода проходит сквозь неё и нагревается по ходу. Но, прежде чем перейти к разбору того, как устроена бытовая газовая колонка для нагрева воды, напомним, что ее монтаж и замена связаны с централизованной системой подачи газа.

Поэтому нужно обязательно подать документы в газовую службу вашего региона вместе с соответствующим заявлением. О нормах и необходимых документах можете прочитать в других наших статьях, а сейчас перейдем к устройству.

Различные модели газовых колонок разнятся между собой, но общее строение бытовой газовой колонки выглядит примерно следующим образом:

• Газовая горелка.
• Запальник/система розжига.
• Вытяжка и соединение с дымоходом.
• Патрубок дымохода.
• Камера сгорания.
• Вентилятор (в некоторых моделях).
• Теплообменник.
• Патрубок для подачи газа.
• Водяной узел.
• Патрубки для подвода воды.
• Патрубок для вывода горячей воды.
• Передняя панель с контроллером.

Центральный элемент колонки — газовая горелка, в которой поддерживается горение газа, что способствует нагреву воды. Горелка установлена в корпусе, в нем собираются раскаленные продукты сгорания, назначение которых — греть воду.

Корпус сделан из металла и полностью покрывает переднюю часть и бока колонки

Важно, чтобы материал корпуса хорошо проводил тепло, ведь качество нагревания зависит от пропускания им тепла

Конструктивные составляющие газовой колонки, находящиеся внутри корпуса. Здесь изображено газовое оборудование закрытого типа

Сверху аппарата находится вытяжка и дымоход, через которые продукты сгорания покидают колонку и помещение. Их устройство зависит от того, открытого или закрытого типа колонка, что будет показано ниже.

Трубы змеевиком извиваются внутри корпуса, вода проходит по ним под естественным напором и согревается раскаленными газами. Вся эта система труб называется теплообменником. Снизу находятся два патрубка: справа – для приема холодной воды из трубопровода, с левой стороны вытекает горячая вода.

Между водонапорной сетью и газовой колонкой зачастую устанавливается фильтр, который регулирует жесткость воды. Без фильтра колонку может покрывать накипь при высокой температуре воды. При входе в колонку вода проходит через водяной узел, который служит своеобразной «связью» между потоком воды и потоком газа. Об этой связи мы поговорим чуть дальше.

Горящая газовая горелка с электрическим зажиганием и датчиком пламени. Датчики играют важную роль в функционировании оборудования. Об их функциях поговорим далее

С помощью ещё одной трубки, которая также находится снизу, колонка подключается к газовой магистрали.

Там же находится передняя панель с блоком управления. Она оснащена регуляторами для контроля траты газа и воды. В зависимости от модели, это могут быть как простые ручки, которые нужно крутить, так и жидкокристаллические дисплеи, где можно увидеть множество характеристик колонки, или даже характер её неисправности в случае, если колонка не работает.

Основные параметры выбора

Чтобы рассмотреть, какую выбрать газовую горелку для помещения, ознакомимся с основными отличительными особенностями нагревательных приборов. Они отличаются внешним видом, типом камеры сгорания, мощностью, разновидностью розжига, давлением газа в системе, разным отводом продуктов горения и дополнительными функциональными характеристиками.

Типы камер сгорания

Газовая колонка может иметь открытую и закрытую камеру сгорания. В первых типах оборудования пламя сгорает с воздухом, который поступает из помещения. Для этого предусмотрен забор снизу. Продукты сгорания удаляются через специальный дымоход, который есть в любой квартире.

Колонки с закрытыми камерами для поддержки огня используют кислород с улицы. Коаксиальный дымоход монтируется с водонагревателем. В результате продукты сгорания выводятся с помощью встроенного вентилятора. Приборы отличаются сложной конструкцией и высокой стоимостью.

Мощность нагревателя воды

Следующий важный параметр, на который стоит пользователю обратить внимание при выборе газового водонагревателя – мощность. Именно от нее зависит производительность работы аппарата. Эта характеристика показывает количество воды, которое устройство сможет нагреть за определенный промежуток времени

Эта характеристика показывает количество воды, которое устройство сможет нагреть за определенный промежуток времени.

Существуют три категории агрегатов с мощностью:

• низкой – 17-17 кВт;
• средней – 22-24 кВт;
• высокой – 28-31 кВт.

В зависимости от задач, которые должен решать прибор, выбирают технические характеристики водонагревательного устройства. Мощная газовая колонка понадобится для работы нескольких водозаборных точек, модели с низкой мощностью, как правило, обеспечивают горячей водой мойку на кухне или душевую комнату.

Вид розжига

В зависимости от способа включения газовой колонки, существует электронный, ручной розжиг и пьезорозжиг. Времена, когда фитиль зажигали с помощью спичек, прошли. Теперь зажечь горелки можно автоматически или с помощью кнопок. Рассмотрим каждый из вариантов.

1. Розжиг от батареек. Он включается автоматически после того, как откроется кран. Источником энергии выступают батарейки. Их ресурса хватает на 3-4 месяца.
2. Розжиг от гидротурбины. Этот тип запальника применяется в дорогих моделях. Источник энергии – электрогенератор. Этот вариант подойдет тем, у кого давление воды составляет более 0,35-0,5 бара.
3. Пьезорозжиг. С помощью специальной кнопки с пьезоэлементом зажигается фитиль. Так как местоположение кнопки неудобно расположено, пользоваться пьерозжигом владельцам затруднительно.

Газовая колонка с розжигом от батарейки

Управление устройством

Газовый водонагреватель должен быть не только функциональным, но и удобным в пользовании. Может регулироваться, помимо уровня подачи газа, его напор. В этом случае колонка будет работать при сниженном давлении воды в кране. Наличие жидкокристаллического дисплея даст возможность видеть основные параметры прибора:

• температуру воды на выходе;
• модуляцию пламени;
• коды ошибок при неисправности прибора и другие параметры.

Безопасность работы колонки

Несмотря на технологический прогресс, данный параметр при покупке газовой колонки нужно учитывать. Как выбрать газовую колонку, безопасную в эксплуатации? К устройству применяются некоторые обязательные требования:

• в случае перебоев в подаче газа или воды агрегат должен автоматически отключиться;
• если подача газа возобновилась, утечки его не должно быть;
• в случае слабой тяги, агрегат автоматически отключается.

Чтобы эти требования выполнялись, производители оснащают устройство специальными датчиками.

1. Датчик ионизации. Если пламя гаснет, система сама отключает подачу газа.
2. Датчик горения. Он выполняет те же функции, как и предыдущее устройство, в том случае, если не срабатывания датчик ионизации.
3. Сбросной предохранительный клапан предназначен для контролирования напора воды по трубам.
4. Датчик потока. Задача этой функции – автоматически отключить аппарат, если кран закрывается и наоборот.
5. Датчик тяги. Предотвращает людей от отравления угарным газом в случае отсутствия тяги.
6. Датчик пониженного давления. Благодаря этой системе защиты колонка не будет включаться, если напор воды низкий.
7. Датчик перегрева. Основная задача – контролировать температуру воды: если повысится, оборудование отключается. Эта дополнительная защитная функция предотвращает разрыв труб.

При покупке учитывайте наличие всех этих датчиков. Если какого-то из перечисленных устройств нет, то колонку нельзя назвать безопасной.

История газовых колонок

Массовое применение газовых колонок началось в Советском Союзе в середине прошлого века. Сразу при строительстве нового многоквартирного дома водонагреватель проточный устанавливался строителями в готовое жилье.

Такой подход позволял решить проблему с горячей водой сравнительно небольшими ресурсами. Подвести централизованное горячее водоснабжение в те годы было сложно и дорого из-за отсутствия коммунальной инфраструктуры в развивающейся стране. Намного практичней подвести газопровод, который решал сразу несколько задач, и одну магистраль холодного водоснабжения.

Старые газовые колонки были монументальны, страдали множеством технических недоработок, например, у них не срабатывала система розжига. Самая известная проблема тех водонагревателей, которой пугают потребителя до сих пор, – колонка взрывается.

Здесь сразу представляют взрыв газа, но на самом деле взрывался не газ, а водяной пар. При закипании вода превращается в пар, его объем много больше объёма воды, давление на стенки котла увеличиваются и при критическом количестве пара происходил разрыв стенок котла.

С развитием коммунальной отрасли хозяйства бытовые приборы перестали использоваться, но не исчезли навсегда. Их недостатки в конструкции были исправлены. Применение современных, альтернативных центральному, источников горячей воды стало привычным и безопасным.

Критерии выбора газовой колонки

Чтобы не ошибиться в выборе, перед покупкой стоит обратить внимание на целый набор основных и дополнительных характеристик водогрея. Это поможет выбрать действительно качественную и функциональную технику, подходящую именно под ваши запросы

Ключевые технические показатели

К этой категории относят мощность, производительность, материал и качество теплообменника и количество датчиков.

Характеристика #1 — тип камеры сгорания

По типу камеры сгорания все водонагреватели делятся на две категории: с открытой камерой или атмосферные, и с закрытой или турбированные.

Атмосферные считаются более долговечными, так как в таких устройствах нет сложной автоматики. Турбированные работают благодаря электричеству и включаются даже при минимальном давлении газа, но они и стоят дороже.

Способ выведения продуктов сгорания:

1. Через дымоход. Он уместен, если колонка атмосферная. Необходимо, чтобы дымоход время от времени чистили соответствующие службы.
2. Через коаксиальный канал выведение газа производится принудительно, если установлена колонка с закрытой камерой. Для этого в колонке есть вентилятор, работающий от сети. Такой вариант подходит для новостроек, так как там нет дымохода.

Владельцам следует как можно чаще проверять состояние тяги. Лучше всего проверять при помощи бумаги. Такую проверку никогда нельзя проводить зажигалкой или спичкой, иначе может произойти взрыв.

Двойная коаксиальная труба используется для выведения углекислого газа. По внутренней трубе переработанный газ выходит на улицу, а по внешней – свежий воздух поступает в кухню

Характеристика #2 — мощность прибора

От этого показателя напрямую зависит количество нагретой воды, которую вы сможете получить. Существует полезная и потребляемая мощность

Во время выбора устройства обращайте внимание на полезную мощность

Оптимальный показатель мощности колеблется от 17 до 50 кВт. Чтобы была возможность одновременно включать несколько точек водопотребления, мощность должна быть не меньше 21 кВт. Для большого дома следует выбирать колонку с мощностью от 25 кВт

Характеристика #3 — производительность

Производительность – это количество воды, нагреваемое колонкой за минуту. Чтобы правильно рассчитать необходимую производительность, нужно узнать силу напора.

Сделать это довольно просто. Необходимо записать количество кубов на счётчике, включить воду на 1 минуту. По истечении этого времени закрутить её, а затем снова записать показатели. Разница между вторым и первым значениями, и будет искомым значением.

Если счётчика нет, подставьте большую ёмкость. Сегодня есть колонки, производительность которых составляет 5-6 литров. Они подойдут для квартир со слабым напором и старыми трубами. Для двух-трёх человек достаточно будет 12-14 литров.

Характеристика #4 — теплообменник

От качества и толщины материала этой детали зависит долговечность колонки. Стальные долговечны, но имеют большой вес. Такие теплообменники имеют небольшую стоимость, но подвержены коррозии.

Обычные медные недолговечны. Теплообменники из высокоочищенной меди обладают, по сравнению со стальными, большим КПД.

Чистить такие детали следует осторожно и только специальными средствами. Если выбрать неправильное моющее, то деталь может прийти в негодность. Например, кислота разъедает изделия из меди и они впоследствии начинают течь

Например, кислота разъедает изделия из меди и они впоследствии начинают течь.

Правила и методы собственноручного обслуживания колонки подробно рассмотрены в этой статье.

Для обеспечения безопасного использования пользователям котла используются специальные детали:

• Датчик перегрева воды обезопасит от кипятка, а предохранительный клапан отвечает за аварийный сброс воды, если в трубах большое давление.
• Гидравлический клапан защитит детали колонки от перегрева.
• Датчики ионизации и горения срабатывают, если после затухания горелки газ все ещё поступает.
• Датчик потока отключает водонагреватель, если закрывается кран с горячей водой.
• Детектор тяги срабатывает, если дымоход забит мусором, чтобы никто не отравился угарным газом. А если нет необходимого напора воды, то активизируется датчик пониженного давления воды и колонка не включится.

От их качества зависит многое. Все эти детали сохранят не только сам аппарат от поломки, но и ваше здоровье.

Как правильно установить газовую колонку?

Существует ряд правил, регламентирующих установку газовой колонки. Проще всего это будет сделать, если производится замена аппаратов. В этом случае понадобится обратиться в газовую службу с заявлением о замене устройства с сохранением места его монтажа.

Если это не так, сначала потребуется получить разрешение на установку. Для этого собирается пакет документов, с которым владелец квартиры обращается в газовую службу.

Здесь он получит или не получит разрешение и проект, на основании которого будет осуществляться монтаж аппарата. Место для установки выбирается с учетом целого ряда требований.

Прежде всего, оборудование может быть установлено только в нежилом помещении высотой не меньше 2 м и площадью как минимум 7,5 кв. м. оно должно быть оборудовано окном и иметь достаточную вентиляцию.

Именно поэтому не стоит рассчитывать получить разрешение на монтаж колонки в ванной, хотя старыми правилами это разрешалось. Водогрейная колонка крепится на стену, выполненную из негорючих материалов. Под ними понимаются кирпич или бетон. Если стена из трудно сгораемого материала, под прибор укладывается лист изоляции. Установка колонки на деревянные стены запрещена.

Газовая колонка может быть установлена только в нежилом помещении с достаточной вентиляцией. Наличие окна обязательно

Газовый прибор должен быть размещен так, чтобы к нему был обеспечен свободный доступ. Это необходимо для проведения планового обслуживания и ремонта. Боковая панель корпуса не должна соприкасаться со стеной. Между ними должно быть как минимум 15 см.

Нельзя так же монтировать колонку вплотную к газовой плите. Между ними должно быть хотя бы 10 см. Газ и вода должны подаваться по металлическим трубам или по гибким шлангам.

Перед колонкой обязательно устанавливается запорный кран, перекрывающий поступление газа в устройство. Алюминиевые гофрированные дымоходы для отвода продуктов сгорания использовать не разрешается.

Холодная вода к устройству должна быть подведена отдельной трубой, поскольку колонка характеризуется некоторой инерционностью. Частенько владельцам хочется спрятать газовое оборудование, но они сомневаются, разрешено ли это.

Установка внутри шкафа разрешена, но при условии, что нижняя стенка у мебели будет отсутствовать. Кроме того, задней стенки тоже быть не должно, а боковые должны иметь защиту от возгорания. Нужно хорошо продумать организацию вентиляции и дымоотведения. Диаметр использующихся труб должен точно соответствовать мощности колонки.

Для частных домов могут использоваться дымоотводы из многослойного алюминия, со стальной проволокой, проложенной между слоями. Они хорошо держат форму и имеют достаточную прочность.

В многоквартирных домах устанавливают стальные трубы, оцинкованные или окрашенные устойчивой к высоким температурам эмалью. При наличии турбованной газовой колонки возможно обустройство дымохода коаксиального типа.

Если колонка устанавливается в шкафу, мебель не должна иметь задней стенки и дна. Боковые стенки нужно защитить от возгорания

Собственно установка устройства достаточно проста, но она должна проводиться только специалистами, имеющими разрешение на проведение таких работ. Монтаж проводится в следующей последовательности:

• Выполняется разметка стены, и устанавливаются крепежи для установки колонки.
• Аппарат устанавливается на стену и закрепляется.
• Проверяется тяга.
• К колонке подводится и подключается газ.
• Подводится водопроводная труба.
• Монтируется линия с горячей водой, выходящая из колонки.
• Устанавливается дымоход.

После этого устройство можно тестировать, при обнаружении неисправностей, их нужно сразу же устранить.

По окончании всех работ колонку необходимо зарегистрировать в газовой службе, которая выдаст всю необходимую документацию. Владельцы незаконно установленных устройств будут оштрафованы на крупную сумму, а оборудование будет отключено.

Недостатки

Как и все устройства, герконы обладают и недостатками:

1. Низкая чувствительность магнитов.
2. Высокая восприимчивость к внешним магнитным потокам. Как следствие, может потребоваться использование дополнительных экранов.
3. Иногда контакты после снятия магнитного поля могут остаться в замкнутом положении, из которого их не вывести.
4. Капсула выполнена из тонкого стекла и легко разрушается при падениях и ударах.
5. При подаче напряжения с низкой частотой контакты самопроизвольно размыкают и замыкают цепь.
6. При подаче больших токов контакты сердечников могут самопроизвольно размыкаться.

По этим причинам при использовании реле необходимо соблюдать ряд ограничительных мер, указанных в сопроводительной документации.

Что такое индуктивный бесконтактный датчик, его устройство и принцип работы

Что такое датчик Холла: принцип работы, устройство и способы проверки на работоспособность

Что такое электроконтактный манометр, назначение, принцип работы, схема подключения и обзор популярных моделей

Что такое АСКУЭ и где применяется?

Основные виды и принцип работы реле времени

Что такое контактор: назначение, принцип работы, виды, схемы подключения

Конструкция и принцип действия датчика

Учитывая разнообразие исполнения газовых котлов, следует отметить, что датчики контроля тяги встречаются также разной конструкции. Если рассматривать их конструкцию исключительно обобщённо, речь пойдёт о достаточно простом механизме приборов.

Изменением формы пластины управляется контактная группа, переводящая состояние контактов на «включено» или «выключено». Коммутационный сигнал контактной группы передаётся на контроллер газового котла или на более простой механизм управления подачей газа.

Тип датчика, контролирующего тягу в дымовом канале, зависит от используемого котла.

Так, существуют и применяются на практике два типа газовых котлов:

1. Конструкции, оснащённые простым дымоходом (с естественной тягой).
2. Конструкции, оснащённые дымоходом с турбиной (с принудительной тягой).

Эти конструкции отличаются одна от другой и датчики тяги, используемые для них, также разнятся.

Устройства для котлов с естественной тягой

В котлах с естественной тягой применяется так называемый колпак дымовых газов, в тело которого встраивается простой миниатюрный термостат, как показано на картинке ниже.

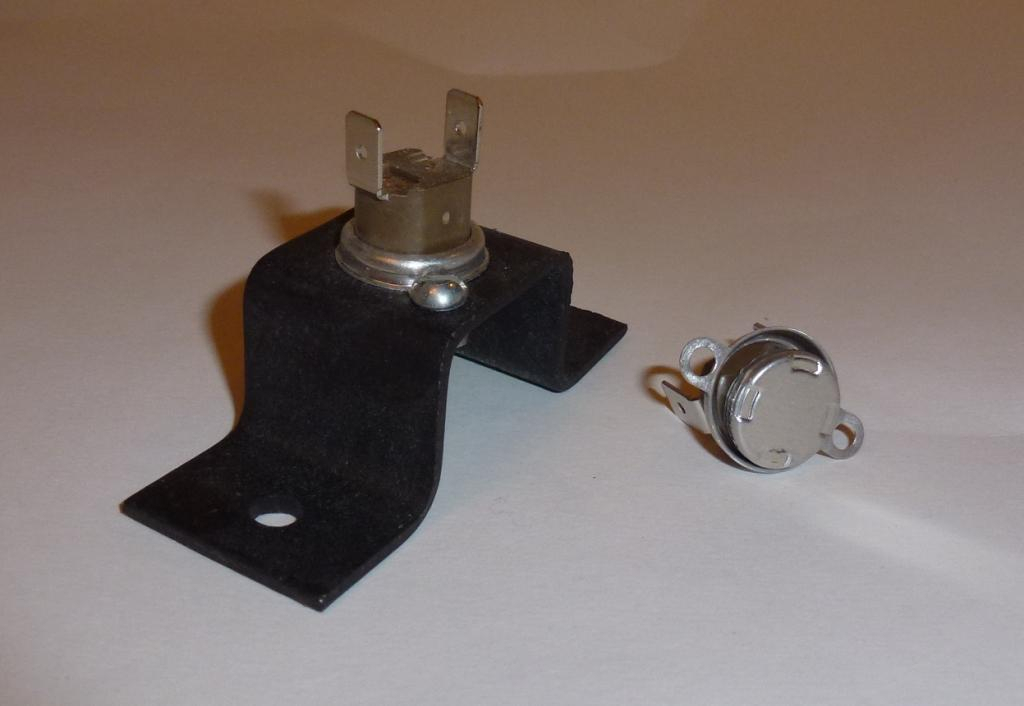

Термостат простой конструкции в миниатюрном исполнении обычно наделяется соответствующей температурной меткой непосредственно на корпусе (на металлической обечайке). Эта метка (например, 75º) указывает температурную границу срабатывания контактной группы сенсора.

Термостатический прибор подобного исполнения устанавливается, как правило, в составе конструкций навесных газовых котлов, где используется колпак дымовых газов, встроенный в линию дымохода

Действует такое устройство просто. Если дымовые газы, проходящие через колпак с установленным датчиком, нагреют прибор выше установленного температурного параметра (что говорит о нарушении нормы режима тяги), контакты разомкнут цепь.

Соответственно, по причине разомкнутой цепи выключится из работы (заблокируется) система подачи газа на котёл. Повторно оборудование запустится только после остывания сенсора и восстановления разомкнутого контакта.

Конструкции датчиков турбинных котлов

Котлы, оснащённые дымоходом с турбиной, имеют несколько иной датчик определения тяги газового котла с принципом работы, отличающимся функционально. Прежде всего, отличие заключается в том, что сенсор фактически управляет вентилятором турбины котла. Иными словами, осуществляется контроль оптимальной тяги дымовых газов вентилятором.

Именно поэтому устройство датчиков тяги турбинных газовых котлов выполнено не под контроль температуры, а под контроль объёма проходящих угарных газов.

Такие датчики работают по факту наличия оптимального разрежения внутри камеры сгорания, имеют контактную группу из трёх элементов:

• контакт COM;
• нормально открытый (NO);
• нормально закрытый (NC).

Конструктивно приборы выполняются разными по форме, но их принцип действия остаётся неизменным. По факту образования рабочих условий внутри камеры газового котла (оптимальное разрежение) подводимым давлением воздуха замыкается контактная группа, отправляя сигнал на подачу газа.

Несколько другой тип сенсорных элементов, предназначенных контролировать тягу в котле – конструкции, принцип действия которых основан на разнице давлений исходящего потока

Подключение

Требования к установке любого водонагревателя:

• Располагается оборудование ближе к вводу водопровода, идеально между вводом и точкой забора воды.
• Повышенное потребление электроэнергии не допускает подключение к обычной розетке. Необходимо проложить отдельную линию от распределительного щитка.
• Для защиты оборудования, которое работает в условиях повышенной влажности, обязательно устанавливается УЗО (устройство защитного отключения), защищающее от удара электрическим током, и автомат для защиты от перенапряжения и короткого замыкания.
• Водонагреватель является источником тепла, так что при его установке обязательно соблюдается дистанция со всех сторон от преград и другого оборудования, исключая перегрев.

При наличии централизованной системы горячего водоснабжения водонагреватель устанавливается как перемычка между трубами горячей и холодной воды. Система обратных клапанов и запорных вентилей определяет ток воды только от холодной воды в бак и с его горячего вывода в сторону потребителя.

Если ввода горячей воды нет, то водонагреватель устанавливается на ответвлении от холодной воды и формирует от своего выхода внутреннюю разводку в квартире.

Любой электрический водонагреватель чувствителен к чистоте воды, так что обязательным элементом является фильтры грубой и тонкой очистки перед ним.

Подключение холодной воды от ввода после счетчика и фильтра тонкой очистки до холодного (синего) ввода нагревателя:

1. Шаровой вентиль.
2. Предохранительный клапан для водонагревателя.
3. Тройник с подключенным дренажным краном для сброса воды.
4. Штуцер для подключения к холодному вводу нагревателя.

От штуцера для сброса давления предохранительного клапана ведется шланг диаметром 8-10 мм к канализационной трубе. Для этого следует предусмотреть специальный «сухой» сифон или отвод от трубы с подъемом не менее 50 см и заглушкой, в которой высверливается отверстие под шланг.

Подключение горячей воды от горячего (красного) вывода нагревателя к смесителям:

1. Штуцер для подключения к водонагревателю.
2. Шаровой вентиль.
3. Тройник для включения в линию ГВС
4. Обратный клапан, со стороны ввода исключающий попадание воды из бойлера в центральную систему ГВС.

Для полипропиленовых труб понадобится: паяльник, труборез, набор фитингов, включая тройники, колена и переходники с пластика на металл с внешней резьбой, американка. Для холодной оды используется неармированная труба PN16(20), для горячей – армированная стекловолокном или алюминием PN20(25).

Для металлопластика из инструмента понадобится только труборез и калибратор при использовании зажимных фитингов. Набор фитингов подбирается тем же составом, как и в первом случае (тройники, колена и переходники с пластика на металл).

Подключение электропитания

Для подключения питания в большинстве случаев используется клеммная колодка, расположена под защитной крышкой на корпусе водонагревателя. Где именно она находится и как до нее обраться, следует уточнять в инструкции. Шнуром питания с вилкой для подсоединения к розетке снабжаются только маломощные нагреватели на 1,5-2 кВт. Однако и в этом случае желательно обойтись прямым подключением к отдельной линии, для которой в щитке выделен автомат и УЗО.

Схема подключения водонагревателя к элекричеству

Подключение выполняется трехжильным медным кабелем сечения не менее 2,5 мм2, если иного не указано в инструкции. Чем выше потребление, тем толще должен быть кабель. В Таблице указаны требования к кабелю, отталкиваясь от мощности и тока.

Алюминий	Сечение провода, мм2	Медь
Сила тока, А	Мощность, кВт	Сила тока, А	Мощность, кВт
14	—	1,0	14	3,0
15	—	1,5	15	3,3
19	3	2	19	4,1
21	3,5	2,5	21	4,6
27	4,6	4,0	27	5,9
34	5,7	6,0	34	7,4
50	8,3	10	50	11

На линии для водонагревателя больше не должно быть оборудования, как и на автомате с УЗО. Допускается установка защиты и автомата непосредственно возле водонагревателя, однако следует их монтировать в специальные влагозащищенные боксы

Как самому починить поджиг

Самостоятельный ремонт бытовой техники или ее комплектующих – довольно рисковое мероприятие, поскольку вероятность усугубить проблему достаточно велика. Починить электроподжиг газового котла, не имея специальных знаний и навыков, очень сложно. Устройство может выйти из строя из-за попадания на него воды или жира, скачка напряжения, небрежного отношения. Главный признак неисправности приспособления – отсутствие искры. Если искра есть, но разжечь пламя не удается, необходимо прочистить контактные места конфорки и свечи. Если поломан блок электроподжига, следует проверить токоведущие дорожки и сопротивление обмоток. В ходе починки поджига могут понадобиться новые комплектующие.
