Как установить настенный газовый котел?

Зачем нужна группа безопасности

Чтобы понять это, следует разобрать функции каждого из устройств в составе группы. Манометр позволяет измерить фактическое значение избыточного давления. По изменению значения можно судить о работе отопления, наличие проблем или отклонений. Если обнаружено снижение давления, то возможно пострадала герметичность контура и возникла течь или в расширительном баке упало давление в воздушной камере.

Котел постоянно поддерживает температуру воды на установленном уровне. Для этого используется блок автоматики и термочувствительные датчики, которые следят за состоянием котла и воды в теплообменнике.

Сбои в работе автоматического управления чреваты перегревом теплоносителя вплоть до закипания. Это приведет к резкому скачку давления в системе, и самое слабое звено может попросту не выдержать.

Кроме закипания есть риск образования газовых карманов в трубах, что тоже неконтролируемо поднимает давление и к тому же стопорит движение теплоносителя.

Теплообменник, трубы или радиатор под воздействием давления, превышающего допустимый предел, попросту лопнут, а теплоноситель под напором хлынет в помещение.

Предохранительный клапан является последним рубежом защиты контура отопления от превышения давления. Как только значение превышает допустимый порог, клапан срабатывает и сливает порцию теплоносителя в канализацию. Как только воды в контуре стало меньше, давление падает, что предупреждает существенные поломки.

Воздухоотводчик выводит газ, образовавшийся в объеме теплоносителя. В идеале в трубах, котле и радиаторах должен присутствовать только теплоноситель.

Теплоноситель сам по себе содержит порцию растворенного воздуха, который со временем может группироваться в пузырьки и воздушные карманы за счет перепада температур или эффекта кавитации.

Полимерные трубы, не армированные сплошным слоем алюминиевой фольги, пропускают внутрь труб кислород, который, скапливаясь, образует пузырьки и, кроме прочего, ускоряет коррозию металлов.

Контакт воды с алюминием при повреждении защитной оксидной пленки сопровождается бурной химической реакцией с выделением водорода.

Все указанные проблемы решает автоматический воздухоотводчик. Он работает постоянно и не требует внимания пользователя. По мере накопления в воде пузырьков, они транспортируются с теплоносителем по контуру. Воздухоотводчик устанавливается в самой верхней точке контура и потому под воздействием архимедовой силы пузырьки рано или поздно попадают в камеру воздухоотводчика. Как только наполнение камеры превышает установленный предел, срабатывает заслонка и воздух выпускается вовне.

Разновидности и устройство газового котла

Перед тем как говорить непосредственно обо всех составляющих газового котла, требуется рассмотреть то, какие существует варианты этих отопительных устройств. Безусловно, все они имеют схожее строение, но, тем не менее, некоторые модели оснащены индивидуальными, характерными лишь для них особенностями.Классификация котлов, функционирующих с помощью газа, является следующей:

• образцы напольного и настенного типа. Если говорить об удобстве, то более приемлемым будет настенное оборудование, которое более характерно для частных построек. Основное достоинство напольного агрегата заключается в его гораздо большей мощности, вследствие чего с его помощью можно обогреть помещение с весьма существенной площадью. Такие модели очень часто эксплуатируются на производстве;
• газовые котлы атмосферного и турбированного типа. Чтобы понять, как работает газовое отопление с атмосферным котлом, можно вспомнить принцип функционирования стандартной печи, где воздух из помещения поступает в специально предназначенный дымоход благодаря естественной тяге. Турбированные аппараты оснащены вентилятором, который входит в конструкцию, а камера сгорания топлива является полностью закрытой, поэтому все необходимое количество воздуха поступает с улицы (подробнее: «Как устроен турбированный газовый котел – принцип работы, преимущества и недостатки»);
• механизмы с одним и двумя контурами. Устройство газового котла с одним контуром рассчитано так, чтобы это оборудование использовалось исключительно для обогрева комнат, в то время как приборы с двумя контурами способны также играть важную роль в системе водоснабжения, обеспечивая помещение горячей водой;
• котлы, оснащенные обычной горелкой или горелкой модулируемой (детальнее: «Какие бывают газовые горелки для котлов отопления – виды, различия, правила использования»). Во втором случае мощность работающего оборудования регулируется автоматическим образом, благодаря чему можно значительно уменьшить расходы на топливо;
• устройства, имеющие электронный или пьезокерамический поджиг. Первый вариант является более удобным, так как зажечь топливо в камере сгорания можно и без непосредственного участия хозяев, а во втором случае обязательно нужно при каждом запуске включать аппарат, нажимая определенную кнопку.

Составляющие группы безопасности

Группа безопасности включает в себя следующие компоненты:

• Корпус, обычно его делают из нержавеющей стали.
• Воздухоотводчик автоматический. Еще он носит другое название — кран Маевского. Нужен он для отвода воздуха из системы, изготавливается преимущественно из латуни.
• Предохранительный клапан. Он полностью дублирует функции предыдущего элемента, срабатывает он в том случае, если воздухоотводчик не справляется со своей миссией. Производится из латуни.
• Манометр и термометр. Всем наверняка стало ясно, какие функции выполняют эти составляющие, термометр отображает рабочую температуру теплоносителя, а манометр давление в отопительном контуре. Здесь нужно понимать, что манометры бывают разными, одни отображают давление в воздушной среде, а другие давление жидкости.

Для управления системой безопасности обычно устанавливается специальный электронный контроллер. Его монтируют в основном в отопительных системах закрытого типа, так как вероятность возникновения внештатной ситуации здесь гораздо выше.

Какая автоматика лучше – механическая или электронная?

Приборы, контролирующие работу отопительного оборудования, могут быть механическими или электронными. В бюджетных моделях газовых котлов в большинстве случаев используется вариант механического, ручного управления. Несмотря на то, что уровень технического прогресса достиг небывалых высот, механика остается надежным и проверенным средством. Автоматика безопасности газовых котлов, действующая в ручном режиме управления, на порядок дешевле. Принцип работы большинства моделей котлов с ручным управлением прост и понятен для бытового использования.

Регулятор интенсивности подачи теплоносителя в радиатор системы водяного отопления

Блок автоматики механического принципа действия проще в обслуживании и ремонте. Разборка такого агрегата вполне по силам специалисту – теплотехнику, осуществляющему профилактический осмотр котельного оборудования в вашем доме.

Ручное, механическое управление газовым котлом не зависимо от электроснабжения — владелец жилья самостоятельно выставляет нужную для обогрева жилого помещения температуру, все остальное зависит от законов физики, которые заложены в основу работы механизма.

Теплообменник оснащен термопарой — механизмом на основе пластины, скомбинированной из двух частей — стальной и никелевой. В процессе нагрева пластина удлиняется, а при охлаждении — уменьшается в длине, воздействуя на клапан, который открывает или закрывает подачу газа в рабочую зону. На основе такого же принципа работает и регулятор тяги, которой оснащаются газовые котлы с открытой камерой сгорания. Биметаллическая пластина при повышении температуры до критической отметки (более 75 °С) выгибается, размыкая цепь. При уменьшении пламени, пластина возвращается в естественное положение. Все просто и понятно.

Иной принцип работы заложен в автоматике с электронной начинкой, использующей не физические свойства материалов и сред, а принципиально другой способ передачи сигнала оборудованию.

Электронные автоматические системы контроля

Наиболее распространенный вид автоматики, который используется в бюджетных моделях котлов — электронный термостат.

Прибор устанавливается внутри помещения и управляет обогревом на основе сигналов выносного термодатчика, расположенного в актуальной зоне помещения. При снижении температуры ниже установленного предела на котел подается сигнал о включении. При достижении оптимальных температурных параметров датчики передают в систему сигнал о выключении. Термостаты комнатные имеют с газовыми котлами кабельное соединение.

В данном случае наличие термостата обеспечивает оптимальную температуру нагрева газового котла и экономичность расхода голубого топлива. На сегодняшний день в продаже представлены термостаты нескольких типов, отличающиеся функциональностью, техническими характеристиками и способом монтажа. Программируемые приборы обеспечивают поддержание внутри жилого помещения оптимального температурного режима в течение заданного периода времени.

Некоторые модели могут осуществлять автоматический контроль над работой газового котла в течение суток, другие образцы техники способны контролировать работающий агрегат в течение недели. Производятся также приборы автоматического контроля беспроводного действия, позволяющие дистанционно контролировать работу котла. Радиус действия современных дистанционных систем управления, в зависимости от выбранной модели, составляет 25-100 м.

Дымоходы

Дымоходы делятся по виду монтажа: — Внешние приставные — Двойные, горизонтальные, то есть коаксиальные турбированные — Внутренние вертикальные — Горизонтальный дымоход Горизонтальные дымоходы осуществить очень легко, необходимо лишь проделать отверстие в боковой стене котельного помещения. Такие дымоходы осуществляются только с принудительной вентиляцией отводящих газов. Так как боковые ветры могут нарушить естественный выход газов. Высота от выходящей трубы от здания до уличного пола(земли) не должна быть меньше 2 метров. Особенно проблематично сделать это в подвальных помещениях, где при выходе через боковую стену нам не достаточно бывает высоты от уличного пола. Маленькая высота чревата тем, что в зимний период возможны снежные завалы, которые могут не дать выйти отводящим газам.

Также это не безопасно, проходящие газы могут проходить через проходящих или находящихся людей рядом и отравлять им дыхание. Обычно горизонтальным дымоходом снабжаются коаксиальные или турбированные навесные газовые котлы. У таких котлов дымоход имеет две трубы (труба в трубе) и выполняется дополнительный приток воздуха для горения газов

Вертикальные дымоходы

Вертикальные дымоходы у которых конец дымоходной трубы доходит до крыши или выше, вентиляция происходит естественной, так как теплый отводящий газ легче атмосферного воздуха, и в следствие этого происходит сила толкающая отводящий газ на верх. Такие дымоходы необходимо теплоизолировать, чтобы уменьшить образование обильного конденсата на стенках трубы. Образованная жидкость приводит к преждевременному старению трубы за счет коррозии. Даже если вы теплоизолировали трубу, все равно будет скапливаться конденсат, но уже намного меньше. В каждой трубе необходимо внизу делать отверстие для удаления конденсата. Также необходимо предусмотреть прочистку дымохода.

Труба должна быть строго вертикальной, чтобы газовые службы могли проверить трубу на просвет. Внизу трубы может быть карман для сбора падающего отложения. Со временем на стенках труб происходят отложения и эти отложения могут падать вниз. И чтобы эти отложения не забили трубу необходимо снизу делать небольшой карман, для скопления мусора. К дымоходной трубе не должны прикасаться горючие материалы во избежание пожаров, хотя бы на расстояние не менее 200мм.

Внутренний диаметр дымохода с естественным дымоотводом должен быть не менее 130мм. По информации сайтов: elport.ru,interiorgid.ru,better-house.ru,pro-teplo.info

Особенности работы оборудования

Вопрос надежной работы газового котла (ГК) связан с безопасностью  всей системы теплоснабжения с насосами, дымососами, вентиляторами, трубопроводами, запорно-регулирующей арматуры и приборами защиты.

Принцип работы газовых котлов зависит от конструкционных особенностей: настенной или напольной, естественной или принудительной циркуляции и количества греющих контуров. В общем случае они состоят из следующих обязательных элементов:

• Газогорелочное устройство;
• запорно-регулирующая арматура;
• блока управления и защиты;
• теплообменник;
• система удаления дымовых газов.

Котлы с принудительным движением газов по газовоздушному тракту, дополнительно оснащаются дымососом и дутьевым вентилятором. Агрегаты с циркуляцией теплоносителя комплектуются циркуляционными насосами. Двухконтурные устройства состоят из двух теплообменных аппаратов, один для контура ГВС, а другой для отопления.

Блок управления котлом получает сигнал от датчика температуры в помещении и если она не соответствует санитарным требованиям, он передается на включение дымососа и вентилятора, а затем газовый клапан-отсекатель откроет подачу топлива на газовую горелку. Холодный теплоноситель циркуляционным насосом подается из обратного трубопровода на вход в котел, далее в теплообменник , где нагревается до рабочей температуры и поступает во внешний контур отопления с тепловыми приборами – радиаторами. Уходящие газы, отдав свое тепло воде греющего контура, выбрасываются дымососом в окружающую среду.

Газовый котел

Все технологические процессы получения тепла, которые могут создать опасные условия функционирования должны быть укомплектованы автоматикой безопасности:

• Сбросными клапанами, предохраняющими систему от повышенного давления;
• уровнемерами воды;
• манометрами;
• датчиками температуры теплоносителя;
• клапаном-отсекателем по газу.

Преимущества двухконтурных устройств

Выбор в пользу этого типа отопительного оборудования принесет вам множество выгод. Прежде всего необходимо отметить возможность сэкономить на покупке оборудования для обеспечения горячего водоснабжения. Кроме того, оба контура могут работать независимо друг от друга, то есть если один из них выйдет из строя, второй не пострадает. При этом замена контура в двухконтурном котле обходится не так дорого, как починка отдельных приборов, используемых для нагрева воды и обогрева помещения.

Подобные приборы очень удобны в эксплуатации и экономичны, так как работают от самого дешевого на сегодня вида топлива. Такой аппарат значительно компактней, чем два отдельных прибора.

Таким образом, двухконтурный газовый котел работает по довольно простой схеме. Особая конструкция позволяет решить сразу две задачи, очень важные для обеспечения комфортного быта: тепло в доме и постоянный доступ к горячей воде.

Принцип действия

Для центральной и автономной теплотрасс применяется природный газ с метановым и пропаново-бутановым вариантом сгорания. Вне зависимости от горящей смеси принцип работы котла представлен:

1. Подключением. При наличии газа вручную или автоматически прибор зажигается.
2. Искрением. Горелка зажигается в момент получения искры от электричества.
3. Активацией основной горелки. Процесс производится с помощью запальника.
4. Нагревом теплоносителя и водяной рубашки. Для выполнения этой операции задействуется теплообменник. Элемент прогревает воду до заданных параметров температуры, затем горелка выключается.

При понижении температуры, когда работает котел, сенсорный датчик передает сигналы автоматике. Система начинает функционировать, пока теплоноситель снова не подогреется.

Принцип работы двухконтурного котла для нагрева воды с битермическим теплообменником

На рис. 3 показана гидравлическая схема в режиме отопления.

На рис. 4 показана гидравлическая схема в режиме приготовления горячей воды.

Расшифровка рисунка:

A. Подающая линия

B. ГВС

C. ХВС

D. Обратная линия

1. Горелка газовая.
2. Теплообменник битермический.
3. Насос циркуляционный.

При работе в режиме нагрева воды тепло от газовой горелки и от сгораемых газов передается теплоносителю, а потом контуру ГВС, но при этом в контуре отопления циркуляция жидкости останавливается.

При работе в режиме отопления тепло к теплоносителю передается от продуктов сгорания. При работе аппарата в режиме нагрева воды тепло передается теплоносителю, а затем — контуру ГВС. Движение жидкости не должно происходить в обоих контурах одновременно.

Делаем группу безопасности своими руками

Первым делом нужно подготовить все необходимое:

• Предохранительный клапан;
• Манометр;
• Шаровый кран с индикатором положения
• Воздухоотводчик;
• Набор ключей;
• 2 угольника;
• Штуцер;
• Крестовина;
• Переходники;
• Силиконовый высокотемпературный герметик;
• ФУМ-лента.

Группа безопасности для отопления своими руками создается следующим образом:

1. Первым делом на вход группы безопасности устанавливается шаровый кран, он нужен для того, чтобы в случае протечки в этой системе, можно было перекрыть часть контура для ремонта.
2. Далее распределите 5-10 слоев ФУМ-ленты по резьбовому соединению (в сторону закручивания резьбы), а затем хорошо вкрутите в крестовину угольники.
3. Последние 2 ряда резьбы при закручивании смазываются герметиком.
4. После этого гаечным ключом угольники ввинчиваются в крестовину под углом в 90 градусов.
5. Теперь пришло время вмонтировать манометр, клапан и воздухоотводчик. Если диаметр некоторых компонентов отличается от того, что используется в крестовине, то необходимо докупить соответствующие переходники.
6. Напоследок группа безопасности проверяется на исправность под штатным давлением.

Только при самостоятельной установке у вас должны быть минимальные знания по работе СО, только в этом случае система безопасности после монтажа будет исправно функционировать.

Основные требования к помещению для размещения газовых котлов

Пожарная безопасность помещения обеспечивается за счет огнестойкости стен и пола, а также надежной трехкратной естественной циркуляцией воздуха.

Минимальные объемы помещений зависят от тепловой мощности агрегатов:

• До 30.0 кВт — 7.5 м3;
• от 30.0 до 60.0 кВт — 13.5 м3;
• свыше 60 кВт — 15 м3.

Для агрегатов мощностью более 60 кВт на каждый дополнительный кВт добавляется 0.2 м3 объема, например, для газового котла мощностью 150 кВт объем топочного помещения должен равняться:

150-60 = 90 х 0.2 + 15 = 33 м2.

К кухне

Это помещение сегодня является наиболее применимым для обустройства газовых котлов, особенно настенного варианта. Многие пользователи стараются закрыть котел от всеобщего обозрения, поэтому устанавливают его или в специальный короб или закрывают декоративной панелью.

Котел на кухне тоже можно красиво разместить

Для того чтобы газовая служба не наложила запрет на такую установку необходимо знать, и соблюдать нормы размещения котлов на кухне.

По основным параметрам: высоте потолков, минимальной площади и наличию трехкратной циркуляции воздуха требования для кухонь аналогичны другим топочным помещениям.

К квартире

Установить газовый отопительный котел в квартире намного сложнее, особенно в многоэтажном доме, имеющем доступ к центральному отоплению. Владельцу нужно быть очень аргументированным, чтобы получить от местной администрации разрешение на такую установку.

Далее потребуется получить ТУ от всех инженерных служб: горгаза, тепловой сети и балансодержателя дома. Далее по общей схеме выполняется проект, согласовывается в архитектурном ведомстве местной администрации и производится монтаж котла специализированной организацией.

Правила допускают установку котлов в многоквартирных жилых домах не выше 3 этажей и мощностью до 30 кВт. На кухнях, интегрированных в жилую комнату, допускается установка агрегатов закрытого типа.

Все эти действия станут невозможными, если помещение под установку газового котла в квартиру не будет соответствовать общим требованиям. Наиболее сложным будет выполнение сквозного отверстия в стене для подключения дымоотводящей трубы.

К частному дому

В частном доме существует больше возможностей для безопасной установки газового отопительного оборудования. В соответствии с действующими правилами, располагать газовое оборудование допускается исключительно в комнатах с хорошей естественной вентиляцией.

Они могут располагаться:

• На 1-м этаже.
• В цокольных или в подвальных помещениях.
• На чердаке.
• На кухне агрегаты до 35 кВт.
• Тепловой мощностью до 150 кВт – на любом этаже, в индивидуальном здании.
• Тепловой мощностью от 150 до 350 кВт – в пристройках.

К котельной

Пристроенная либо обустроенная внутри дома котельная строится из огнестойких стройматериалов. Внутренняя отделка также выполняется жаростойкой.

Газовая котельная должна иметь:

1. Индивидуальный фундамент и бетонный пол, покрытый керамической плиткой.
2. Примыкание к глухой сплошной стенке объекта.
3. Находиться на расстоянии 1 м от окна и двери.
4. Иметь естественную вентиляцию с трехкратным воздухообменом в час.
5. Иметь открывающееся окно с площадью остекления о 0.03 м2 на 1 м3 объема топочной.
6. Высоту потолков более 2.2 метра.
7. Иметь отдельное электропитание с приборами: розетки, выключатели, автоматы.
8. Для мощности ниже 30 кВт объем топочной должен быть более 7.5 м3, а для 30-60 кВт — свыше 13.5 м3.
9. Забор воздуха для процесса горения газа должен выполняться через коаксиальный дымоотвод, форточку, вентиляционные отверстия.

Вентиляция для котельной в частном доме

Как уже говорилось, расчет производительности вентиляции считается от объема помещения. Его надо умножить на 3, добавить около 30% на запас. Получим объем, который необходимо «прокачать» за час.

Например, помещение 3*3 м с высотой потолков 2,5 м. Объем 3*3*2,5=22,5 м3. Требуется трехкратный обмен: 22,5 м3 * 3 = 67,5 м3. Добавляем запас в 30% получаем 87,75 м3.

Для обеспечения естественной вентиляции в нижней части стены должно быть приточное отверстие, забранное решеткой. Вытяжная труб должна выходить через кровлю, возможен выход через стену в верхней ее части. Выводить вентиляционную трубу необходимо на одну высоту с дымовой.

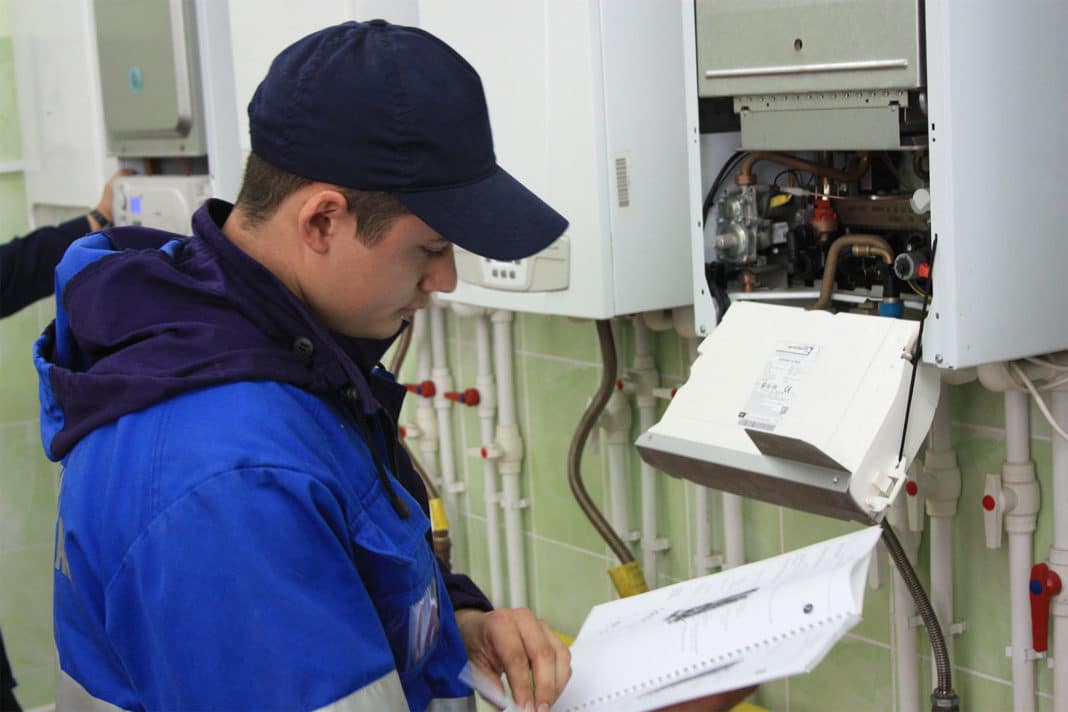

Техобслуживание

Профилактические мероприятия по регламентному осмотру газовых котлов предусматривают следующие виды работ:

• Проверка кранов наружного и внутреннего газопровода (разборка, нанесение смазки).
• Обследование терморегуляторов на напольных котлах.
• Промывка или замена фильтрующих элементов.
• Ревизия форсунок, проверка плотности прилегания дверцы, работы запальника на приборах напольного типа.
• Контроль тяги в дымоходе.
• Проверка в зимнее время наледи у коаксиальной трубы настенных котлов.

Все комплектующие детали, подвергшиеся износу в процессе эксплуатации, подлежат замене.

Грамотный профилактический осмотр позволит не только повысить ресурс эксплуатируемого оборудования, но и уменьшит потребление газа.

Ремонт и обслуживание газового оборудования Источник sanmaster62.ru

Как работают настенные приборы?

Для небольших домов вполне подойдут настенные газовые котлы. Принцип работы их примерно тот же, но используются менее габаритные детали и дополнительные элементы в виде циркуляционного насоса и мембранного бака. От обычных аналогов они отличаются компактными размерами.

Как и в случае с напольными конструкциями, настенные газовые котлы могут быть одноконтурными или двухконтурными. Они могут быть оснащены закрытой или открытой камерой сгорания. Устройства фиксируются на стене при помощи специальных кронштейнов.

Принцип работы газового котла настенного типа базируется на наличии сложной системы автоматики, которая считается наиболее капризным блоком в плане технического обслуживания. Она часто дает сбой в процессе эксплуатации устройства. Своими руками отремонтировать ее проблематично, поэтому приходится вызывать специалиста, что приводит к дополнительным расходам.

Требования к помещению котельной в доме и квартире

Никаких особых отличий для коттеджа или квартиры, в плане установки автономной системы отопления, нет.

Есть критерии СНиП, применяемые ко всем категориям помещений и если таковые соответствуют установленным стандартам — там можно расположить газовый котёл.

Особенного рассмотрения заслуживают кухни. Архитектор, создавая план дома, уже учёл необходимые требования безопасности. Но это не всё. Большую роль играет суммарная тепловая мощность, исходящая от всех кухонных агрегатов (варочная печь, ТЭН, батареи отопления, бойлер). Максимально допустимое значение для этого показателя — 150 кВт.

В загородном доме допустимо устанавливать любой котёл, да и с помещением проблем обычно не возникает. А вот в кухне городской квартиры разрешено устанавливать только один вид котла — настенный, оборудованный закрытой камерой сгорания. Дополнительно во входной двери делается зарешеченный проём, площадью не менее 0,02 м² — для увеличения тяги воздуха.

Есть и другая сложность. Входная дверь котельной ведёт на улицу, это правило строго соблюдается. Надзорный орган потребует либо установить такую дверь, либо ликвидировать перепланировку. Часто выход один — проламывать проём в стене, что чревато многочисленными затратами сил, нервов и денег.

На маленьких кухнях, объём которых меньше 7,5 м³ не разрешено размещать два водонагревателя — жильцам домов старой постройки с идеей отдельной топочной придётся распрощаться.

Фото 1. Газовый котел настенного типа, установленный в квартире. К прибору должен быть обеспечен свободный доступ.

В многоквартирном здании при пожаре есть риск перехода огня на другие помещения. Так что желающим оборудовать топочную на кухне лучше сразу настроиться на отказ со стороны пожарного надзора — перепланировку не разрешат.

Важно! Во всех случаях монтаж газового котла производится только квалифицированным специалистом. Никогда нельзя брать эту задачу на себя!

Конструкция и принцип работы газового котла отопления

Как уже говорилось выше, по образу устройства большинство нагревательных котлов схожи между собой. Но для того чтобы понять, как пользоваться газовым котлом правильно, требуется, конечно же, знать, из каких структурных частей состоит это оборудование.Основу стандартного котла на газу составляют следующие элементы:

• прямоугольная газовая горелка . Эта конструкция включает в себя форсунки, которые и служат местом проведения газа внутрь камеры сгорания. Благодаря этим элементам пламя распределяется равномерно, что делает сгорание теплоносителя внутри системы наиболее эффективным;
• теплообменник . Это устройство представляет собой короб из металла, оборудованный встроенной батареей. Внутри этого короба проходят трубы, по которым циркулирует теплоноситель. Нагрев воды происходит из-за того, что теплообменник, нагреваясь от сгорающего внутри камеры газа, передает ей тепло. Если в котле одноконтурного типа теплообменник может быть только один, то в двухконтурных аппаратах их может быть и два (первичный и вторичный);
• циркуляционный насос . С помощью этого устройства регулируется давление, возникающее в системе с циркуляцией, работающей по принудительному принципу. Далеко не все котлы оснащены подобной деталью;
• расширительный бак . Основное назначение данного элемента – временный отвод теплоносителя, что необходимо в случае нагрева и расширения воды. Такой бачок оснащен специальной емкостью, которая сможет подойти для любого котла на газу. Если планируется использовать отопительное оборудование на больших участках, то можно смонтировать еще один расширительный бак;
• прибор, отвечающий за отвод продуктов сгорания топлива . В котлах атмосферного типа этот элемент присоединяется к отдельной дымовой трубе, имеющей естественную циркуляцию, а в турбированных механизмах в наличии уже есть двойная труба отвода коаксиального типа, вывод продуктов горения в которой осуществляется посредством вмонтированного вентилятора;
• автоматическая система, которая служит центром управления котлом . Основным его элементом является электронная схема, позволяющая установить желаемый режим работы котла исходя из данных, отображаемых на установленных датчиках.

Для того чтобы срок службы газового котла был максимально долгим, важно, чтобы каждый его элемент функционировал надежно и исправно (про
