Делаем газовую горелку для котла своими руками

Сфера применения после переделки

Горелки на газе используют в домашнем и сельском хозяйстве, при строительно-ремонтных работах, при ремонте транспортных средств и оборудования,

Кроме перечисленных направлений газовые приборы используют для следующих целей:

• установка термоусадочных трубок;
• расплавление припоя перед пайкой;
• отогрев металлических водопроводных труб;
• разогрев битума для ремонта кровли.

Кроме вышеперечисленного аппарат служит для удаления лакокрасочного покрытия путем обжига поверхности, для сварки материалов, температура плавления которых составляет около 1000 С. С его помощью прямо на стройплощадке можно приготовить или подогреть еду, вскипятить воду для чая.

Дополнение 1

Сегодня получил очередное письмо с просьбой объяснить где взять капилляры и вообще, как сделать форсунку. Предлагалось даже применить электроэррозию. Я даже не предполагал, что это может вызвать затруднения.  Итак, я это делаю таким образом. Прежде всего я приноровился использовать для форсунок винты М3 (обычный винт с резьбой диаметра 3 мм, метрической). Итак, берёте свою коробку с винтами М3, вываливаете её и распределяете равномерным слоем. Затем берёте магнит и вытягиваете все притягивающиеся винты. У вас в результате останутся винты, которые не притягиваются. То, что они выглядят так же, как и остальные, не должно вас обмануть. Это латунные винты с гальваническим покрытием. На фото под цифрой 1. Если нет М3 латунных, ничто не мешает проделать это с М4.

Далее перед вами пять путей: — сразу просверлить отверстие нужным диаметром сверла. Но это для довольно больших отверстий и при наличии прецизионной сверлилки. — просверлить с обеих сторон винта большим сверлом, но не до конца. Потом эту перемычку пробить иглой или досверлить малым сверлом. — просверлить большим сверлом, а затем заполнить отверстие припоем ПОС, а затем уже работать с ним, что гораздо легче. — просверлить большим сверлом, а затем припоем ПОС впаять соосно в винт нержавеющую проволочку соответствующего диаметра. А затем выдернуть проволочку. И, наконец, можно впаять легкоплавким припоем ПОС в просверленное отверстие капилляр соответствующего диаметра. Итак, капилляры, то есть тонкие трубочки. Под цифрой 2 капилляры из самописцев приборов КИП. Вряд ли вам стало легче от такого совета. А вот под цифрой 3 самый реальный вариант. Когда вам доктор сделает укол, не охайте, не жалейте себя, а соберите волю в кулак и попросите доктора отдать вам иголку на память. Он отдаст, ему не жалко. Таким образом за больную жизнь свою и своих близких вы соберёте обширную коллекцию капилляров. А если вам повезёт делать уколы импортными шприцами, то ассортимент станет гораздо богаче. У них есть и очень тонкие иглы, например для прививок. Не забудьте собрать также коллекцию сталистых упругих проволочек для прочистки капилляров- цифра 4.  Цифра 5- в комплекте к моей новой газовой плите шёл целый набор форсунок с разными диаметрами отверстий. И, наконец, 6- концевые зажимы для монтажа многожильных электрических проводов. Целая куча разных диаметров.

Самые эффективные устройства 2021 года

Наиболее эффективные сертифицированные котлы и газовые горелки в этом году:

1. Серия Bosch Greenstar. Котёл является небольшим, очень тихим, экологически чистым и использует экономичную технологию конденсации, обеспечивающую рейтинг AFUE 95%. Greenstar выпускается в двух моделях — combi для пространственного и безточечного нагрева воды или обогрева помещения, который может использоваться с резервуарами для ГВС. Он оснащён теплообменником с 5 — летней гарантией.
2. Серия Брэдфорд Уайт Брут Элит. Котёл с 95% эффективностью имеет конденсационный многопроходный теплообменник из нержавеющей стали с усовершенствованной системой модуляции. Инновационные конструктивные особенности упрощают установку Brute Elite как в новых, так и в существующих системах отопления.
3. Bradford White Brute Elite 125 Series. Настраиваемые модели на основе combi, только для обогрева, эффективны на 95% с помощью блока combi, обеспечивающего отопление и горячую воду из одной установки. Требуется только одно газовое соединение, одна вентиляционная система и встроенный расширительный бак и котельный насос, обладает хорошей доступностью для ремонта.
4. Серия Buderus GB142. Конденсационный газовый котёл. Использует современную технологию конденсации с AFUE на 95%, настенный конденсатор Boer Buderus GB142 максимизирует теплотворную способность каждого м3 природного газа или сжиженного пропана.
5. Boiler Alpine Series. Это природный или сжиженный газовый конденсационный водогрейный котёл с теплообменником из нержавеющей стали. Оборудованный системой управления котлом Sage2. 1 TM, поддерживающей несколько скоростей обжига также оснащён наружным сбросом и сенсорным интерфейсом.
6. Carrier BMW Performance Series. 95% AFUE. Нержавеющая сталь. Модулирующий конденсационный котёл оснащён уникальным вертикально ориентированным теплообменником из нержавеющей стали, соотношением от 5 до 1, компактной конструкцией с малым весом, компактным настенным креплением, первичным и вторичным трубопроводом, с гарантией на 15 лет.

Ознакомившись с устройством и принципом работы газовых горелок и популярными моделями, можно без труда выбрать именно то, что подходит для ваших нужд.

1. 5
2. 4
3. 3
4. 2
5. 1

Советы по выбору

Правильный выбор газогорелочного устройства может рассматриваться совместно с правильным выбором котлоагрегата. Все заводские отопители бытового назначения комплектуются такими устройствами, которые в максимальной степени подходят для данной конструкции.

Тем не менее, нужно разбираться в маркировке газовых горелок для котлов, чтобы понимать, какой процесс нагрева она может обеспечить.

Существуют и более сложные модификации, например, горелка для котла КЧМ — оснащается тремя форсунками. Наиболее часто применяется при переходе котлов с твердого на природный/сжиженный газ.

«Купер» — горелочный аппарат комбинированного типа, работающий на разнообразных видах топлива и имеет простой вариант монтажа.

Из всего вышесказанного можно сделать одно очень важное заключение — горелка для газовых котлов считается «сердцем» любого агрегата. Ее не возможно рассматривать отдельно или заменять на другие модификации самостоятельно, поскольку котлы и горелки — одно конструктивное целое

Использование самодельной горелки в заводских котлах не допускается. Собственнику котла нужно разбираться в принципах работы горелочного устройства, чтобы обеспечить максимальную и продолжительную работоспособность оборудования.

Горелка для ювелирных работ своими руками

Среди самых полезных и функциональных приборов для домашней мастерской бензиновая горелка для пайки занимает одно из лидирующих мест.

Такой прибор способен качественно соединять всевозможные металлические конструкции с помощью технологии использования жидкого металла.

Устройство функционирует на основе бензовоздушной горючей смеси, которая образуется в горелке, и позволяет проводить дальнейшие работы по плавке.

Размещенный на ручке поворотный кран выполняет роль регулировщика направления и мощности пламени, что существенно упрощает процесс горения.

Сегодня плавку металлов проводят посредством двух разновидностей припоев:

1. Легкоплавкими.
2. Тугоплавкими.

Если при работе с легкоплавкими металлами используются практически все существующие виды паяльников, то в случае с тугоплавкими металлами приходится создавать максимальные температурные показатели.

Без применения горелки в таком случае просто не обойтись.

В настоящее время выделяют несколько разновидностей такого универсального приспособления, которые способны работать на основе разных топливных смесей, но при этом разогревать конструкцию до нужной температуры.

Среди самых распространённых и удобных горелок — модели для пайки и сварки, которые функционируют на газу или бензовоздушной смеси. Их можно приобрести в соответствующем магазине или попытаться создать самостоятельно.

Маркировка и типы регулировки пламени

Оборудование зачастую всегда маркируется. Это делается для того, чтобы знать, какие функции есть у данной горелки.

Краткое описание маркировок:

1. «Г» обозначает, что данное устройство является горелкой.
2. «ГМ» рассчитан работать не только с газом, но и с мазутом.
3. «Дс» газовая часть удлинённая.
4. «Р» горелка ротационная.
5. «П» горелка изготовлена с форсункой вместе с ротором, который вращается направо.
6. «Л» ротор вращается по часовой стрелке.

Регулировка пламени горелки

Чтобы котел работал более надёжно, к нему применяются горелки, которые имеют регулировку пламени.

Типы:

1. Одноступенчатые. Применяется один режим, в противном случае, если она включается и выключается автоматически, тогда срок эксплуатации уменьшается.
2. Двухступенчатые. Подобные горелки рассчитаны на работу в двух режимах. Они влияют на мощность пламени. Первая грань рассчитана на то, что котёл работает на полную мощность, а вторая снижает его работу на 50%.
3. Модулируемые. Устройства подобного типа значительно экономят топливо, и оно имеет больше функций, нежели предыдущие. Если горелку данного типа правильно настроить, то можно экономить до 20% топлива. Также они считаются более долговечными и эффективными.

Также надо внимательно изучить работу каждого из её вида, чтобы знать какая именно подходит для котла отопления, который будет обогревать частный дом.

Технология изготовления пропановой горелки своими руками

Кроме ручки, все узлы пропановой горелки выполняют на токарном станке. Предпочтительный материал — латунь Иглу для регулировки выполняют из вязальной спицы. Уплотнительный сальник для резьбы, выполняется из фторопласта. Имея указанные материалы вполне реально сделать пропановую горелку.

Инструменты и материалы

Изготовление начинают с подбора инструментов и деталей для работы. Корпус выполняют в форме стального стакана, такая конструкция обеспечивает защиту от отрыва факела. К корпусу прикрепляют ручку, которая выполняется из любого материала с длиной в пределах от 70.0 до 80.0 см. В держателе устанавливают газовый шланг, что придает устройству жесткость. Длину факела регулируют 2-мя способами — редукторным и вентильным.

Стандартный пакет пропановой горелки:

1. Металлический корпус.
2. Редуктор, приобретают готовое устройство.
3. Форсунка для создания газового факела.
4. Регулятор для топливоподачи.
5. Сопло (насадка) для выполнения различных задач.

Необходимые инструменты для выполнения горелки своими руками:

1. Ножовка по металлу.
2. Электродрель с набором сверл.
3. Пассатижи, надфили, отвертки разной конфигурации.
4. Набор ключей, плашек и метчиков.
5. Тиски слесарные.

Чертежи

Большой выбор разных конструкций для пайки металлов позволяет найти подходящий вариант под задачи пользователя. Для этого совершенно не нужно обращаться в торговую сеть. Если у исполнителя есть все необходимые материалы и инструменты и он знаком с технологией изготовления, то пропановую горелку можно собрать собственными руками, сэкономив на сборке.

Схема газовой горелки

Имея подробный чертеж создать пропановую горелку не так уж и сложно.Найти проверенный чертеж можно в интернет или использовать простой вариант модели ВК-74. Для надёжной работы и обеспечения пожарной безопасности рекомендуется применять материал, разрешенный к применению в системах бытового газоснабжения.

Схема пропановой газовой горелки

Этапы изготовления горелки

К боковой резьбе накручивают штуцер с функцией рукоятки, поэтому используют подходящую трубку. На одной стороне нарезают внутреннюю резьбу, а на другой выполняют хвостовик для соединения с газовым шлангом. На резьбе, соединения с баллоном, навинчивают заглушку. В ее торце изготавливают отверстие с резьбой под жиклер. На заглушке на стальных спицах приваривают сопло, с функцией инжекторной камеры.

Корпус выполняют из стали, а рассекатель — из латунного стержня. В рассекателе выполняют более 4-х отверстий, для циркуляции кислорода на выходе резака.

Рассекатель устанавливают в корпусе с небольшим зазором 5 мм для фланца. Эта конструкция обеспечивает нужное замедление скорости движения пропана к запальнику, что позволяет надёжнее эксплуатировать резак.

Форсунку выполняют из прута. Выполняют в корпусе глухое 2мм отверстие, затем выполняют перемычку с отверстием 4мм, далее ее заклёпывают, шлифуют и подключают к выходу редуктора.

Для придания устройству презентабельного вида — металлические поверхности отшлифовывают. Также шлифовке подлежит выпускная часть форсунки, для обеспечения факела без рывков.

Изготавливают рукоятку и устанавливают на пропановом резаке. Вариантов ручек – множество. Можно выпилить из 5 мм доски или приспособить ручку от топора и обработать под нужный размер и крепят основу к трубке, выполнив выемку по ширине сгона, и закрепляют его 2-мя металлическими скобами.

Когда пропановая горелка готова, ее подключают к газовому сосуду и проводят тестирование. Шланг подключают к газовому сосуду с помощью редуктора и фиксируют хомутом. Свободный конец вставляется в переходник и также фиксируется хомутом. После завершения сборки пропановой горелки, выставляют рабочее давление в сосуде. Только после выполнения качества работ зажигают горелку.

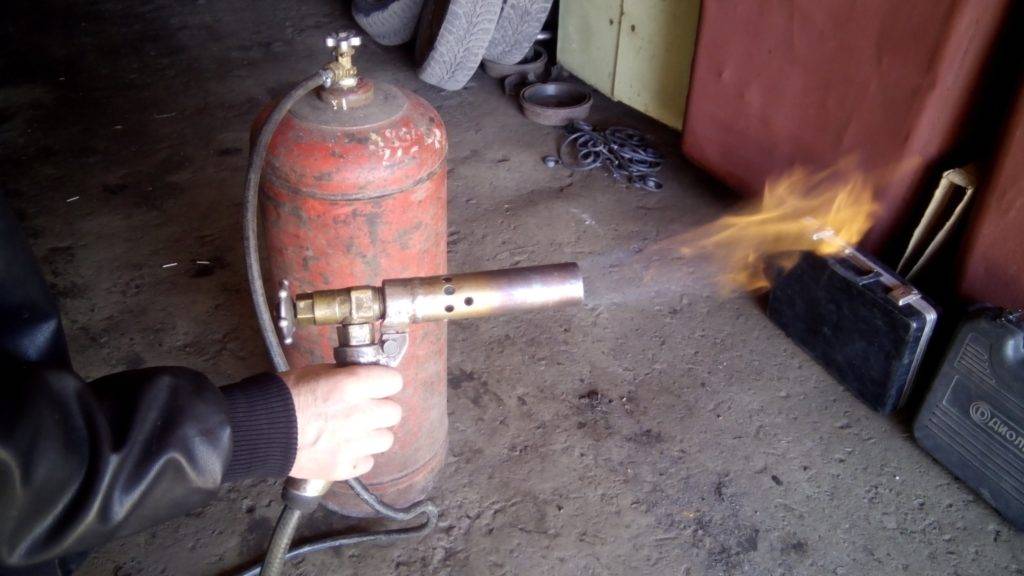

Самодельная пропановая горелка

Основным преимуществом использования пропанового топлива является то, что оно относительно рентабельно. За эти деньги он вырабатывает больше энергии, чем многие другие источники топлива. Это топливо с эффективным сгоранием, а пропановые приборы имеют гораздо более короткий срок окупаемости, чем многие другие источники топлива. Это означает, что первоначальные затраты на оборудование для сжигания пропана окупаются быстрее.  Пропан в изобилии, но его потенциал ограничен, поскольку он является побочным продуктом переработки нефти.  Грамотно выполненная пропановая горелка надежно прослужит длительный срок, сможет выполнять многие бытовые задачи, без применения дорогостоящих инструментов.

Разновидности газовых горелок

Атмосферная газовая горелка Перед классификацией газовых горелок для котлов следует определиться с тем, что происходит внутри, а это:

• прохождение горючего материала через горелку (в нашем случае газа),
• добавление воздуха в это горючее.

Конструкция прибора должна сохранять устойчивость горения газо-воздушного состава.

По способу подачи воздуха в поток газа есть несколько видов горелок:

1. атмосферные;
2. с вентиляторами;
3. диффузно-кинетические.

Также самодельная газовая горелка отличается по числу ступеней:

1. Одна ступень. Прежде всего, это работа прибора со стабильной мощностью: температурные показатели воздуха в помещениях или теплового носителя поддерживаются на определённом уровне. Это заслуга розжига или выключения горелки в требующееся время. При этом отмечаются скачки температуры в рамках определенного спектра. Стоит отметить довольно скромный эксплуатационный срок такой горелки.
2. Две ступени. Работа прибора – двухрежимная. При слабой нагрузке на отопительную сеть действует половинный режим, обеспечивая стабильную работу котла и меньший износ оборудования. Номинальный режим включается при больших нагрузках. Мощь прибора можно контролировать постепенно от нулевого значения до номинального. Поэтому газовое оборудование может трудиться беспрерывно и в оптимальном режиме в течение долгих лет.

Что касается характерных черт хорошей горелки, то это:тся КПД прибора, в воздух попадает оксид азота и угарный газ;

• приличный эксплуатационный срок устройства;
• простота конструкции;
• лёгкость установки;
• шум в пределах санитарных нормативов;
• быстрая перенастройка с одного вида горючего на другой. Этот критерий касается комбинированных версий.

Атмосферные газовые горелки

Они подсасывают воздух, как струйный насос. То есть газ следует через эжектор, где вследствие высокой динамики снижается его давление. Воздух внедряется в поток газа из-за скачков давления.

Плюсы разновидностей:

1. простая конструкция;
2. компактные размеры;
3. энергонезависимость;
4. низкие шумы;
5. привлекательные цены.

С такой горелкой котёл, действующий на твёрдом топливе, можно переоборудовать под работу на газе. Для этого нужно горелку вмонтировать в отдел зольника.

Внушительные объёмы воздуха струйным действием внедрить в поток газа нельзя. По этой причине атмосферные версии в котлах не отличаются большой мощностью. Их предел – 9 кВт (среднее значение).

Вентиляторные газовые горелки

В них за нагнетание воздуха отвечает вентилятор. Воздух внедряется в необходимых объёмах. Кислород подаётся принудительно. Поэтому:

1. Нет ограничений по мощности. Благодаря вентилятору различные объёмы газового горючего можно снабдить необходимым количеством воздуха, чтобы обеспечить тотальное сгорание.
2. Отдел сгорания (газовый) можно изолировать от котельной. Поступление воздуха в него идёт извне – по особому воздухопроводу. Так уменьшается угроза проникновения в дом газов от дыма.

В аналогах атмосферного типа закрытый отдел невозможен. Причина: естественная тяга не может справиться с воздушным сопротивлением в воздуховоде и обеспечить горелку нужными объёмами воздуха.

Котёл, имеющий закрытую газовую камеру, может работать и без установки отдельного воздуховода. Это обусловлено применением дымоходов коаксиального вида. В них для устранения дымовых газов устроена внутренняя труба. Для попадания нового воздуха имеется цилиндрический туннель. Он устроен между внешней и внутренней трубой.

Версии с принудительным внедрением воздуха могут настраиваться самостоятельно. Им требуются минимальные действия пользователя.

Минусы вентиляторных газовых горелок:

1. высокие цены;
2. мощные шумы при работе;
3. зависимость от электричества – им нужны источники стабильного питания.

Диффузионно-кинетические горелки

Обычно они присутствуют в мощных промышленных обогревательных агрегатах. В них сочетаются основы предыдущих двух видов горелок.

Открытие вентиля

Вентиль на газовой горелке Мощностью такого прибора можно управлять, закрывая или приоткрывая вентиль. Наибольшая температура концентрируется в зелёно-голубой части огня. Чтобы настроить сопло, нужно поставить в его середину факел. Для этого немного подгибаются проволочные держатели.

Для создания рабочей версии горелки к её соплу приваривается наконечник. Угол его изогнутости – 45⸰.

Базисом для изготовления может оказаться и стальной вентиль (также от баллона). На его выходящий отрезок нанизывается заглушка с дырочкой под жиклер. Он берётся из паяльной лампы. Диаметр её сопла – 0,8 мм. Нужный диаметр горелочного сопла – 3 см. Длину сопла можно варьировать насадками. Так контролируется и параметры факела. Регулятором здесь становится вентиль.

Как стелить рубероид с помощью газовой горелки?

Основание кровли очистить от мусора. Раскатать рулоны рубероида внахлест на 85 см, приклеить с одной стороны концы к основанию кровли, затем свернуть рулоны обратно. Подогреть основание кровли и внутреннюю сторону медленно раскатываемого рубероида, плотно прижать рубероид к снованию кровли катком, стараясь избежать образования воздушных пузырей и складок.

Поддевая специальным крючком края рубероида, уложенного внахлест, подогреть горелкой, проконтролировав герметичность.

Минимальная температура, при которой может использоваться кровельная горелка – минус 15 градусов Цельсия.

Поделитесь полезной статьей:

Атмосферные модели

Подобные элементы печей отопления сконструированы так, что подача воздуха в них осуществляется так же, как в газовую плиту.

Конструкция

Атмосферная горелка — это одна или несколько трубок с проделанными в них отверстиями для выхода газа, который при смешивании с кислородом загорается от электрической или пьезовой искры.

Такой элемент котла, в отличие от газовой конфорки, имеет прямоугольную, как у теплообменника, форму. Благодаря этому нагрев становится более эффективным, увеличивается производительность и КПД всего отопительного оборудования.

Характеристики

Котлы с горелками атмосферного типа имеют простую конструкцию, но при этом небольшую мощность. Они удобны для отопления жилища загородного типа площадью не более 100 м2.

Еще на заводе такие приборы настраивают на работу с природным газом. Если появится необходимость сменить вид топлива, то переоборудование котла горелкой другого типа должен проводить только специалист.

Если требуется более мощное оборудование, то из соображений безопасности выбирают устройства, оснащенные горелками другого типа.

К достоинствам печей с атмосферными горелками относят бесшумность, небольшой вес, компактные размеры.

Сделать подобное оборудование своими руками возможно при строгом соблюдении технологии и правил пожарной безопасности.

Бензиновая горелка

Бензиновая горелка предназначена для процесса качественного закрепления (пайки) между собой металлических составляющих единой конструкции с помощью расплавленного металла. Припой, применяемый при пайке, имеет твердое физическое состояние, бывает легкоплавким либо тугоплавким.

Устройство и принцип работы

Приобретая бензогорелку для металлообработки пайкой и сваркой, не следует полагать, что в комплекте содержатся все элементы, необходимые в организации работ. Поскольку у каждого аппарата бензовоздушной горелки чертежи индивидуальны, и не существует четко выделенных конструктивных стандартов, рассмотрим базисную (упрощенную) комплектацию рабочих элементов:

• бачок для хранения бензина (топлива);
• воздушный компрессор;
• бензиновая горелка;
• бензостойкие шланги, обеспечивающие подачу топлива,
• подставка.

Бензиновая горелка — нагревательный прибор, в котором процесс горения бензина преобразует его в газообразное состояние. Горение происходит в испарителе, куда форсункой из воздуха подается кислород. В результате чего образуется бензовоздушный горючий коктейль, смесь продукта горения бензина и воздуха, который задействован в рабочем процессе пайки. Поворотный кран, расположенный на ручке, выполняет функцию регулятора направления и мощности пламени.

Преимущества и безопасность работы

Нагревательные приборы для пайки, исходное топливо которых — бензин, благодаря удобству эксплуатации и теплопроизводительности, приобрели широкое распространение в различных сферах.

Положительная характеристика нагревательного устройства — возможность эксплуатации без предварительного разогрева.

Преимущества бензогорелок:

• относительно небольшие масса и габариты аппарата;
• портативность и удобство эксплуатации (в сравнении с газовым аналогом);
• качественная пайка и сварка металлов.

Недостаток эксплуатации устройства — это наличие запаха бензина в недостаточно проветриваемых помещениях. При работе с бензогорелкой запрещено:

• эксплуатировать устройство по назначению при обнаружении утечки бензина;
• использовать в качестве топлива не установленные инструкцией вещества;
• допускать нагрев топливной емкости до 500С;
• заправлять топливо во время пайки или открывать емкость при неостывшем испарителе;
• пользоваться в закрытых или непроветриваемых помещениях.

Область применения

Паянию бензогорелкой без труда поддаются твердоплавкие припои и разнообразные металлы и сплавы (латунь, бронза и др). Агрегатом осуществляют термообработку (закалку) небольших инструментов, применяют при художественной обработке древесины и даже размягчают стекло.

Отдельную группу представляют туристические горелки (примус), они бывают бензиновые, газовые и мультитопливные.

Классификация газовых горелок

Основные виды газовых горелок: атмосферные/инжекторные, дутьевые/вентиляционные, и диффузионно-кинетические. Первым характерна открытая камера сгорания. Воздух подается путем его засасывания потоком газа.

Атмосферные газовые горелки представляют собой трубку или несколько труб, куда подается топливо. В трубке образовывается низкое давление, за счет чего и происходит засасывание воздуха из помещения. Такие горелки обычно являются составляющей котла.

Чаще всего используют атмосферные газовые горелки для бытовых котлов отопления. Площадь, которую они могут отопить составляет не более 100 кв.м. Кроме того, нагреватели можно применять в котлах разного типа – от дорогих до дешевых конструкций.

Дутьевые газовые горелки для котла отопления имеют более сложную конструкцию и принцип действия.

Вентиляционные горелки имеют закрытую камеру сгорания. Здесь воздух подается с помощью вентилятора. Таким образом, возникает возможность устанавливать мощность потока газо-воздушной смеси. Это в свою очередь приводит к высоким значениям КПД.

Дутьевые горелки нужно покупать отдельно от котла, как дополнительный узел.

Данные горелки для котлов отопления имеют свои преимущества. Во-первых – это безопасность, так как у них закрытая камера сгорания. Вторым достоинством является высокий уровень КПД. Дутьевые газовые горелки для котлов нечувствительны к изменениям давления.

У них есть и свои недостатки: высокий уровень шума по сравнению с атмосферными, большие затраты на электроэнергию, дороговизна самого устройства.

Что же касается диффузионно-кинетических газовых горелок, то они занимают промежуточное место между атмосферными и дутьевыми. Воздух в камеру подается не полностью, после прибавляется в пламя. Они не используются в бытовых котлах.

Данный вид горелок имеет свои плюсы и минусы. Главным достоинством считается достижения максимального значения КПД. Минусом здесь выступает высокая стоимость.
