Обвязка котла отопления своими руками: схемы для напольных и настенных котлов

Естественная циркуляция

Принцип функционирования базируется на снижении удельного веса воды при нагреве. Горячую жидкость вытесняет холодная вверх, там она протекает по отопительным приборам, отдавая определенное количество тепловой энергии и возвращается на подогрев снова в котел.

Установка отводящих и подводящих труб осуществляется с наклоном как минимум 3°. Это необходимо для того, чтобы осуществлялась естественная циркуляция и в системе скапливалось меньшее количество воздуха.

При естественной циркуляции обвязка отопительного котла выполняется таким образом, чтобы радиаторы находились выше подающего трубопровода.

Обратка идет сверху также с уклоном. Если монтаж выполнен верно и диаметры труб подобраны в соответствии с требованиями, то естественная циркуляция по мощности практически идентична принудительной.

Преимущества такого метода:

  • система простая;
  • монтаж не вызывает трудностей;
  • в процессе работы агрегаты практически не шумят;
  • характеризуются длительным сроком службы.

Система предназначается для снабжения теплом небольших по размеру помещений, площадь которых не превышает 100 м². В качестве минусов можно отметить то, что помещение прогревается на протяжении продолжительного временного периода и осуществлять регулировку температуры в отдельных помещениях не получится.

Виды обвязки газового котла отопления

Гравитационная схема применяется обычно в небольших по размеру домах, на дачах, при наличии одного контура отопления. Трубы лучше вмонтировать в стены, т.к. они будут не очень привлекательно смотреться в интерьере.

Монтаж отопления из полипропиленовых труб своими руками

Полипропиленовые трубы соединяются при помощи резьбовых или нерезьбовых фитингов. Резьбовые фитинги бывают как разъемными, так и неразъемными.

При монтаже отопления из полипропиленовых труб нужно руководствоваться следующими техническими условиями:

  • трубы из полипропилена требуется прокладывать подальше от открытых источников огня;

  • если возникла необходимость в установке бака или водомера, лучше использовать резьбовые и разъемные фитинги. Неразъемные фитинги применяют только вместе с гибкими шлангами;

  • не допускается использование грязных и деформированных фитингов, а также самостоятельная нарезка резьбы;

  • в случае стыковки ровных отрезков либо соединения полипропиленовых труб разного диаметра, нужно использовать муфты;

  • чтобы не перегнуть трубу из полипропилена в местах поворота, при монтаже нужно использовать специальный угольник;

  • в местах разветвления используются тройники.

Ознакомившись с обязательными условиями проведения работ, можно приступать к процессу монтажа.

Разводка отопления

Как мы говорили ранее, для удобства работы, экономии времени и денежных средств, а также для достижения максимального КПД собранной системы, в проекте необходимо указать расположение следующих элементов:

  • уголки;

  • муфты;

  • отопительное оборудование;

  • крепежи.

Трубопровод подходит к батареям снизу или сбоку, и выполняется по одно- или двухтрубной схеме.

Монтаж радиаторов

Прежде чем соединять полипропиленовую трубу с батареей, батарею необходимо предварительно собрать, оснастив необходимыми элементами регулировки, и закрепить на стене.

Монтаж отопительного радиатора производится следующим образом:

  • Наносим разметку в местах, куда будут установлены батареи. Согласно СНиП, между радиатором отопления и стеной должен быть зазор не меньше 2 см, а расстояние от батареи до пола должно быть 10-15 см.

  • Устанавливаем кронштейны для подвешивания радиатора отопления. Для этого вам понадобится уровень, чтобы радиатор висел ровно, и дюбель-гвозди для крепления кронштейнов к стене.

  • Далее происходит установка радиатора отопления на кронштейны.

По этой схеме происходит монтаж всех батарей в помещении.

Подключение батарей

Порядок действий при подключении полипропиленовой трубы отопления к радиатору будет следующим:

  • Начинаем с крепления к радиатору переходной муфты. Нужно помнить, что для соединения полипропиленовых труб с алюминиевым отопительным радиатором используются специальные муфты, отличающиеся от тех, которыми подключают полипропиленовые трубы к чугунным батареям.

  • К установленной муфте подключаем шаровой кран, радиаторный клапан или регулировочный вентиль.

  • К данному крану подключаем полипропиленовые трубы.

  • Согласно вышеописанным шагам производится подключение выхода батареи к трубе отопления.

Это и есть основные этапы подсоединения труб ПП к радиаторам отопления.

Читайте материал по теме: Как поменять радиатор отопления без ошибок

Составляющие и компоненты

Набор и количество составляющих компонентов могут варьироваться в зависимости от того, какой вид системы предполагается использовать.

В системе может применяться естественная или гравитационная, а также принудительная и смешанная циркуляция.

Естественная или гравитационная циркуляция

Такая система выгодно отличается простым монтажом, доступностью всех составных компонентов, а также возможностью выполнить установку всего оборудования самостоятельно:


Недостатки такой системы представлены значительными габаритами составляющих, что может негативно сказываться на внешнем виде, а также инертностью или медленным прогревов.

Принудительное перемещение теплоносителя

Преимущества такой системы заключаются в высокой скорости прогрева используемого теплоносителя и более экономичном расходе источника питания.

Такой вариант позволяет увеличивать протяженность отопительного контура для обустройства системы водяных теплых полов.

Составляющие обвязки такой системы с принудительной циркуляцией следующие:

  • любой вариант отопительного котла (про настенные накопительные газовые водонагреватели написано здесь);
  • металлические или полипропиленовые трубы;
  • расширительный мембранный бачок (гидроаккумулятор для отопления), позволяющий поддерживать статичный уровень давления во всех контурах;
  • отопительные радиаторы любого типа;
  • краны Маевского (как пользоваться), которые могут дополнять встроенный в котёл сбросной воздушный автоматический клапан;
  • фитинги и краны (шаровые, муфтовые, стальные — написано здесь), выбор которых зависит от материала используемого трубопровода;
  • отдельный циркуляционный насос при отсутствии такого устройства, уже встроенного в отопительный котёл;
  • гидравлическая стрелка, позволяющая в условиях лучевой схемы расположения сбалансировать давление и обеспечить равномерный прогрев радиаторов;
  • манометр, которым, чаще всего, уже снабжены современные котлы, но при отсутствии встроенного устройства приобретается отдельно и монтируется в непосредственной близости от оборудования;
  • коллектор на подачу теплоносителя, от которого выполняется разводка контуров.

Недостатки представлены относительно высокой стоимостью монтажных работ, определенной сложностью обслуживания и невозможностью функционирования отопительной системы при отсутствии электроэнергии.

Смешанная перекачка

Такая циркуляционная система отопления предполагает выполнение установки следующими способами:

  • врезка насоса производится в параллельном расположении основному, не размыкаемому контуру.
    Пара кранов устанавливается на подводы к прибору, под которым, обязательно, монтируется на основную трубу запорная арматура;
  • механизм обеспечения работы в автоматическом режиме предполагает установку обратного клапана (байпаса).


Как правило, второй вариант системы монтируется только на металлических трубопроводах.

Правила выбора конкретного способа

При выборе типа обустройства отопительной системы, нужно ориентироваться не только на личные предпочтения, но и на спектр задач, которые должны быть решены в результате монтажа контура:

  1. небольшую по площади загородную недвижимость, лучше всего, самостоятельно оборудовать при помощи простейшей гравитационной отопительной системы;
  2. в коттеджах, где предполагается обустройство водяных полов и индивидуального горячего водоснабжения, потребуется применять более сложную схему обвязки отопительного котла с использованием специальных функциональных приборов.

Месторасположение котла в отопительной системе

Основным элементом в отопительном контуре является нагревательный агрегат. Схема, согласно которой будет выполняться обвязка отопительного котла, во многом зависит от типа этого прибора.

Главное правило монтажа напольных моделей, изображенных на фото — их нельзя помещать в наивысшей точке разводки труб. Если это условие не выполнять, тогда в котле без устройства отвода попавшего воздуха будут образовываться воздушные пробки. Трубу подающей магистрали, которая выходит из агрегата, в данном случае следует размещать строго вертикально.

О том, что в модель электрического или газового котла вмонтирован автоматический воздухоотводчик, говорит наличие в его нижней части патрубков, к которым подсоединяют подающую трубу и обратку. Обычно их устанавливают в электрическое или газовое настенное оборудование (про

Что еще необходимо в системе

Обвязка котла будет неполной, если в ней не будет крана для слива и заполнения системы. И лучше, если они будут раздельными. Конкретное место установки зависит от строения системы, но есть определенные правила:

Кран для слива делают в самой нижней точке

Это очень важно, если систему отопления надо будет консервировать на зиму — необходимо чтобы в ней оставалось как можно меньше теплоносителя. Если система будет работать зимой постоянно обычно к одному из радиаторов приделывают кран (с патрубком или без) Это и будет место слива системы

Такой кран для слива системы можно установить в любом удобном месте (на обратном трубопроводе)

Если в системе отопления будет использоваться вода, обычно подключается вход от водопровода. В случае с настенным газовым котлом для этого есть специальный патрубок со стационарным краном. Холодную воду подключают к этому входу, при необходимости подпитки кран открывают на короткое время. Если используется котел без специального патрубка, в трубопроводе подачи (желательно повыше) также устанавливают кран. Как вариант — на отрезке трубы, которая идет на расширительный бачок.

В некоторых системах слив и залив системы делают из одного крана. Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. При наличии отдельного крана для залива системы в высокой точке можно ее заполнить и самотеком.

Анатолий Рыцев / Мастер — строитель, автор сайта

Мастер — строитель. Занимается внутренними и фасадными отделочными работами всех видов: малярка, штукатурка, оклейка обоев, все виды плиточных работ, а также строительством загородных домов.

Особенности монтажа PPR трубопроводов

При выполнении обвязки котла полипропиленовые трубы и фитинги соединяются преимущественно путем холодной или горячей сварки, в случае подключения к металлическим трубопроводам используются резьбовые соединения. Навинчивать гораздо удобней, но из-за них сборка системы обойдется существенно дороже.

Правда при желании присоединить полипропиленовый трубопровод к металлическому собрату без резьбовых фитингов не обойтись.

Для формирования линейных и узловых соединений полипропиленовых труб выпускается обширная линейка фитингов

“По-горячему” сваривают специальным аппаратом (паяльником, “утюгом”). Трубы разогреваются с помощью подходящей насадки до температуры плавления в 260 градусов, а затем детали с размягченными краями прижимаются друг к другу. В результате получается надежное и монолитное соединение.

Перед сваркой фольгу армированных труб в обязательном порядке следует зачищать. Иначе она помешает соединению полимерных изделий, сделав шов непрочным. Со стекловолокном этих лишних действий производить не потребуется. Он спокойно плавится вместе с пластиком.

Технология пайки PPR предельно проста, все работы можно выполнить своими руками (+)

Холодная сварка предполагает применение специализированного клеевого состава. В последние годы этот метод редко применяется, т.к. результат недостаточно надежен.

В системах отопления резьбовые соединения герметизацию следует производить паронитом либо высокотемпературным герметиком. Не стоит забывать о достаточно высокой рабочей температуре теплоносителя.

Есть еще один нюанс применения полипропилена для обвязки котла отопления. Антифриз с пластиком – достаточно плохое сочетание. В качестве теплоносителя для системы из пластиковых труб рекомендуется использовать воду.

Варианты схем обвязки

Классический вариант обвязки газового котла – это когда теплоноситель поднимается по подаче, поступает в стояки и дальше на радиаторы. Степень нагрева помещения зависит от количества установленных радиаторов, оснащенных дросселями и перемычками. Возврат холодного теплоносителя в котел осуществляется по нижней обратной линии.

Наиболее распространёнными схемами обвязки в настоящее время являются:

  • Гравитационная система;
  • принудительная с циркуляционным насосом;
  • одноконтурная;
  • двухконтурная;
  • настенное расположение котла;
  • напольная установка агрегата.

Обвязка в гравитационных системах

Схема гравитационного отопления допускается к реализации теплоснабжения объектов с площадью не более 100 м2 и должна быть выполнена в точности с проектом. Если будут ошибки при выборе труб, или не выдержаны уклоны, то система работать не будет.

Принцип работы системы основывается на разности удельного веса горячей и холодной воды. Горячая поднимается к радиаторам, где отдает тепло окружающему воздуху,  далее остывший холодный теплоноситель опускается вниз и через обратку поступает на вход отопительного котла. Главное условие обвязки – обеспечение уклонов  труб не менее 3 градусов.

Преимущества схемы:

  • Простота конструкции;
  • доступность монтажа;
  • бесшумность работы котла;
  • длительный срок эксплуатации.

В качестве недостатков пользователи отмечают:

  • Большой период нагрева;
  • невозможность точной регулировки температуры внутри воздуха комнаты;
  • грубый внешний вид установки труб с уклонами, мешающих интерьеру помещений.

Обвязка систем с циркуляционным насосом

Циркуляционные насосы включаются в схему в систему с большим сопротивлением, когда их не удается преодолеть с помощью естественной циркуляции либо в двухконтурных котлах, где теплоноситель попеременно ступает в контур отопления или ГВС. Насос увеличивает скорость циркуляции среды через систему бойлеров, в связи с чем эффективность системы теплоснабжения повышается на 30 %. Кроме того положительным является тот факт, что такая схема легче автоматизируется и выполняет более тонкую настройку теплового режима в помещениях.

Установку насоса на сетевой трубе выполняют с применением накидных гаек, чаще всего они идут в комплекте к котлу, но могут приобретаться и в торговой сети. При установке агрегата для перекачки сетевой воды он не должен подвергаться усилиям при затяжке гаек. На входе в насос устанавливают сетчатый фильтр-грязевик, чтобы обезопасит рабочее колесо агрегата от грязи и отложений. Насос отсекают от основного оборудования шаровыми кранами для ремонта и обслуживания.

Виды и характеристика трубных изделий для системы отопления

Полипропиленовые трубопроводы подразделяются на 4 категории:

  1. PN 10 – трубы с тонкой стенкой, для сред низкого давления не более 1 атм и Т до 45 С, в системе отопления котлов практически не используются, разве в канализационных низкотемпературных самотечных линиях или низкотемпературной конструкции «теплый пол».
  2. PN 16 – немного лучшее качество, Т до 60С, а давления -1.6 атм, но все же для котлового агрегата с выходом среды до 95 С – материал не годится.
  3. PN 20 – имеет технические характеристики Т до 80 С, а давление среды до 20 атм, могут использоваться в схемах горячего водоснабжения или низкотемпературном отоплении небольших по площади одноэтажных построек.
  4. PN 25 – с температурой среды до 95 С и давлением до 25 атм допустимы для использования в практически любой отопительной системе, кроме работающих на паре и конденсате.

Кроме маркировки, необходимо учитывать коэффициент теплового расширения труб, поскольку трубы нагреваясь очень сильно удлиняются, без учета этих свойств, новая смонтированная система при первом запуске, будет деформирована с образованием многочисленных утечек. Проблему решают двумя способами — монтируют компенсационные петли, снижающих удлинение и применение труб с армирующим слоем. Этот вариант реализован в трубах PN 25.

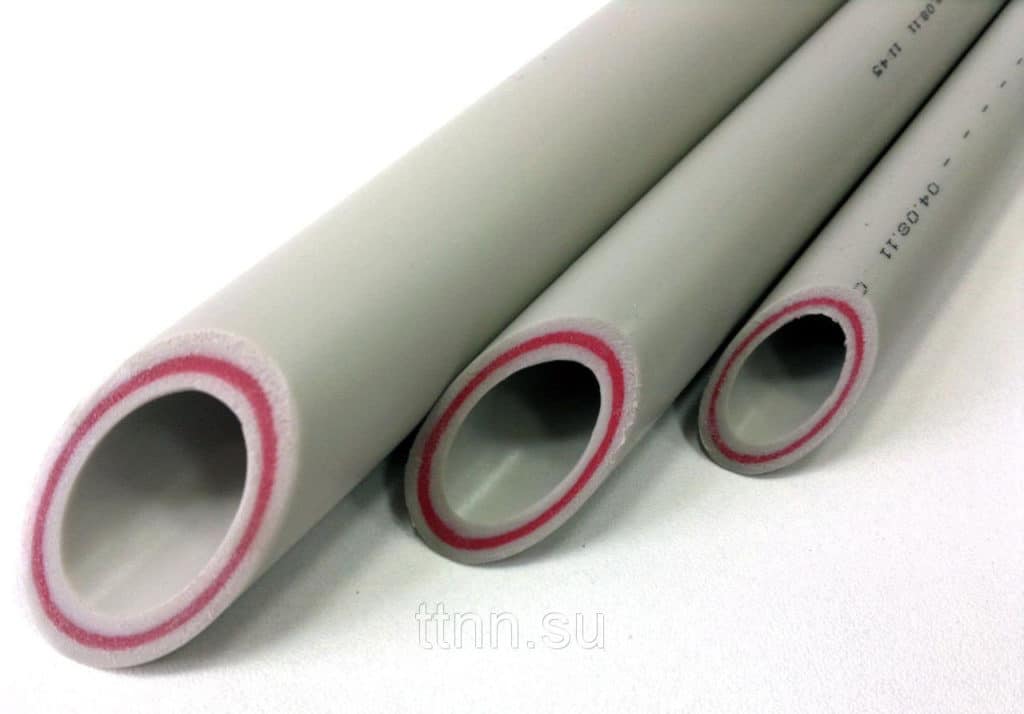

Трубы PN 25, армированные стекловолокном

Фольгированный слой не соприкасается с водой, в связи, с чем на них не оказывает влияние коррозионные процессы, при этом уменьшает коэффициент теплового расширения практически вдвое.

Есть еще более эффективный вариант PN 25, хоть он немного дороже, с армирующим слоем из стекловолокна, который сводит, практически на нет, все тепловое расширение.

Критерии выбора схемы разводки

Они будут зависеть от вида сжигаемого топлива, общей площади нагрева объекта и состоянии его теплоизоляции, модели котла и его расположения.

В основном применяются одно-, двухтрубные или коллекторные схемы монтажа. И если первые две используются для агрегатов с естественной и принудительной циркуляцией, то последний способ работоспособен исключительно в насосной схеме транспортировки теплоносителя.

Однотрубный вариант соединяет одну закольцованную линию и последовательное включение в нее приборов нагрева. В двухтрубном — от котлоагрегата идут 2 самостоятельные трубы подача/обратка, к которым на подаче подключаются нагревательные приборы.

При коллекторной обвязке – обустраивается один или несколько коллекторов, к каждому нагревательному прибору прокладывают самостоятельную трубу. Она также позволяет включать «теплый пол» из полипропиленовых трубопроводов.

Несмотря на то, что коллекторная схема приводит к приличному удорожанию проекта, но зато в плане регулирования процесса теплоснабжения, она является самой совершенной. Современные тепловые схемы в странах ЕС функционируют исключительно с использованием такого варианта. Несмотря на то, что на этапе проектирования потребуется выполнять более сложные расчеты, а сборка использует больший объем PPR-труб, тем не менее, созданная система позволит выполнять тонкую по-комнатную настройку.

Критерии выбора варианта будут зависеть от конструкции котлоагрегата:

  1. Большинство заводов-изготовителей требую выполнять первый метр трубы из стали, особенно для котлов работающих на твердом топливе.
  2. Монтаж из полипропиленовых труб для агрегата на газовом или печном топливе выполняют с применением гидрострелки и коллектора.
  3. Часто газовые котлоагрегаты имеют насосы, встроенные в конструкцию устройства.

Схема обвязки двухконтурного газового котла

Каким образом происходит обвязка

Процедуры обвязки требует повышенного внимания и приобретения только качественных материалов, ведь работы с отопительной системой могут быть опасными. В связи с этим вам необходимо придерживаться пошаговых инструкций по установке и рекомендаций специалистов.

В целом, процесс обвязки происходит в несколько этапов, в которые входят:

  • Изучения сопроводительных документов отопительной системы, ведь в них указаны необходимы сведения такие как, размер расстояния до ограждающей конструкции.
  • Составление проекта отопительных систем.
  • Приобретения необходимых элементов обвязки.
  • Установка шаровых кранов, при этом их размещение должно соответствовать патрубкам котла.
  • Установка фильтра, чтобы защитить систему от окалин, песочного материала, пыли и многого другого.
  • Работы по установке трубопроводов из труб полипропиленового, медного, металлопластикового или металлического материала.
  • Расчет объемов теплопотери.
  • Работы по обвязке котла, с учетом размеров, вида и соединений системы с помощью запорных арматур, фильтров, экспанзоматов, циркуляционных насосов и элементов систем безопасности.
  • Работы по укреплению всех соединений.
  • Проверка работоспособности системы.

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

  • Манометр. Для контроля давления в системе.
  • Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
  • Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается некоторое количество теплоносителя).
  • Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
  • Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Полипропилен для отопления

Полипропиленовые трубы используются для транспортировки жидкого теплоносителя от котла к теплообменникам-батареям

При проектировании системы отопления стоит обратить внимание на:

  • Диаметр. Чем больше сечение, тем меньше гидродинамическое сопротивление и дальше можно подавать теплоноситель.
  • Материал. Для «тёплого пола» достаточно применять сшитый полиэтилен, для монтажа батарейного отопления используют армированную стекловолокном трубу для горячей воды, для обвязки котла лучше использовать термостойкую трубу PPS. Обвязку твердотопливного котла делают из металла.
  • Протяжённость прямых участков трубопровода. Полипропилен имеет недостаток — линейное расширение. При нагреве изменяется длина трубы. Поэтому не стоит жёстко фиксировать угловые соединения, а на длинных прямых участках проектировать компенсационные петли и изгибы.

Полипропилен применяется в любой системе отопления.

Он подойдёт как для батарейных систем, так и для тёплого пола.

Полипропилен не подойдёт для применения в системах с перегретым теплоносителем (выше 95 °C) или высоким давлением (выше 10 атмосфер).

Разновидности схем отопления частного дома

В самом простом варианте схемы котла обвязка вовсе отсутствует. В подавляющем большинстве случаев заводская комплектация котлов с электронным розжигом состоит из следующих элементов: насоса, расширительной емкости, автоматического воздушника и клапана (с настройкой давления 2,5 кгс/см2). Местом размещения всех узлов обвязки является корпус: как результат, комплекс трансформируется в мини-котельную.

В качестве дополнительных элементов систему можно оснастить:

  • Фильтром. Место его установки – входной патрубок. В результате теплообменник получает защиту от загрязнения, при увеличении гидравлического сопротивления контура. Это приводит к снижению скорости движения теплоносителя, а сам насос переживает дополнительную нагрузку.
  • Шаровыми кранами. Их монтируют на входных и выходных участках. Это дает возможность производить демонтаж теплообменника или котла, при сохранении отопительного контура.

Разновидности обвязки

  1. Естественной (гравитационной). Она используется для небольших зданий и дач.
  2. Коллекторной. Для ее эффективной работы необходимо наличие коллектора, который будет собирать воду из отопительной системы и циркуляционного насоса. Нужен также отдельный подвод для каждого радиатора. Такая схема используется для многоэтажек, и если необходимо отопить несколько больших помещений.
  3. Принудительной. Для нее требуется установка специального насоса. Обвязка используется для помещений, в которых осуществляется беспрерывное отопление.
  4. На первично-вторичных кольцах. По схеме предусмотрено наличие кольца, выполненного сразу за котлом, от него идут отводы для обогрева многочисленных помещений. Эту разводку очень удобно использовать в многоэтажках, где потребители для обогрева используют не только радиаторы, но и «теплые полы».

Идеальным вариантом для любых помещений является схема, при которой можно подключить 3 основных контура: радиаторы, «теплый пол» и бойлер.

Нюансы и варианты обвязки для разных типов котлов

Общие рекомендации опытных мастеров:

Схема монтажа подбирается индивидуально.
Котел устанавливают согласно правилам СНИиП ниже уровня приборов отопления.
Напольный котел перед обвязкой полипропиленом устанавливается на металлическое или бетонное основание.
Системы принудительной вентиляции и аварийного освещения рекомендуются для всех вариантов агрегатов.
В обвязку устройства, работающего на газовом топливе, включается коаксиальный дымоход, который при монтаже уплотняется по всем стыкам.
После завершения обвязки котлоагрегата и дымохода, приступают к устройству системы безопасности в следующем порядке: приборы по давлению среды (манометры), защитные приборы и далее автоматический воздухоотводчик.
Коллекторную схему выполняют трубопровод PPR 1.25 дюйма, по движению среды устанавливают защитные устройства, циркуляционный насос, гидрострелка и воздушник.
Для подачи отопительного теплоносителя к приборам нагрева от гребенки отводят 3 ответвления трубы PPR 1.0 дюйма, а остальные закрывают заглушками.
Подключают приборы нагрева и обратку.
В комбинированной системе нагрева контур теплого пола оборудуют самостоятельным наосом, при этом расширительный бачок устанавливают между гидрострелкой и котлоагрегатом.
Обвязку котлоагрегата завершают установкой дренажного крана, его используют также для заполнения контура, но лучше, если это будут два самостоятельных вентиля

Точка установки зависит от выбранной системы, но есть общие условия — дренажный вентиль устанавливается в нижней точке, что особенно важно, если планируется законсервировать систему зимой, чтобы в ней не осталось воды.

Газовое оборудование

Обвязку такого оборудования полипропиленовыми трубами выполняют с самостоятельной схемой и контурным насосом, создающим рабочее давление на малом участке сети от источника до распределителя.

Обвязывать такими трубами газовый агрегат допускается без стальных патрубков, поскольку температура нагрева на подаче не превышает 80 С.

В агрегате, работающем на газе, с чугунным бойлером, монтируют теплоаккумулятор, который помогает сбалансировать гидравлический режим и препятствует резким скачкам температур, влияющим на хрупкие чугунные поверхности нагрева. При обвязке 2х- контурных котлов дополнительно нужно размещать фильтры тонкой и грубой очистки воды.

Электрический нагреватель

Обвязка электрического котла полипропиленом вполне допустима. Котел имеет высшую оценку защитной системы, не дающей закипеть воде в агрегате, с последующим образованием пара и разрывом трубы. Процесс нагрева прекращается при отключении подачи электроэнергии на электронагревательные элементы.

Кроме того в системе имеются встроенные гидроаккумуляторы и устройства, для сброса излишнего давления среды, которое может образоваться при внезапном отключении электроэнергии и остановки насоса перекачки горячей воды к приборам нагрева и точкам водоразбора.

Обвязка твердотопливного котла

Твердотопливные модели

Это самый проблемный агрегат для обвязки из пластиковых труб. Для него установка защитного метрового патрубка на входе/выходе среды – обязательна, чтобы защитить их от перегрева. Для систем с насосной циркуляцией, потребуется дополнительное устройство резервного электропитания, чтобы продолжить охлаждение котла при аварийном отключении основного источника электричества. Кроме того выполняют малый гравитационный контур с небольшим количеством подключенных батарей, чтобы охладить котловые поверхности нагрева, пока не выгорит все топливо.

Твердотопливный котел по требованиям правил пожарной безопасности накрывают защитным кожухом, существенно снижающего теплопотери от стенок топочной камеры в котельную и, следовательно, негативное воздействие на PPR-трубы

Небольшая памятка для монтажа пластиковых труб — качество будет определяться не только монтажными работами, но и выбранным сортаментом труб. Следует приобретать все основное и вспомогательное оборудование котельной, только сертифицированные у зарекомендовавших поставщиков. Полимерные трубы не требуют изоляционных работ и покраски, на них не образовывается накипь и коррозия, они отличаются высокой шумоизоляцией. Стоимость материала ниже, а трубы легче, чем из металла, поэтому монтаж можно выполнить своими руками.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ленинградская стройка
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
