Гидроудар в системе отопления

Нормативные значения давления в системе отопления

Поддержание рабочего давления в контуре отопления позволяет снизить уровень тепловых потерь. Это возможно за счет того, что проходящий по трубопроводу теплоноситель при грамотно подобранной величине давления практически не успевает остыть. Для правильной настройки системы нужно знать, сколько атмосфер в отоплении конкретного типа.

Разным типам отопительных систем свойственны свои нормативные показатели давления:

1. Отопление многоэтажного дома. Для отопительных систем многоквартирных домов характерно высокое значение статического напора, причем его величина напрямую зависит от высоты самого здания. В 9-этажных домах норма давления составляет около 5-7 атмосфер, а в домах с количеством этажей более 12 – от 7 до 10 атмосфер. Давление в подающем контуре всегда составляет около 12 атмосфер. Чтобы такая система могла работать, ее нужно оснащать мощным насосом с сухим ротором.
2. Отопление частного дома. В открытой отопительной системе атмосфера и сама система объединены посредством расширительного бака. Даже если систему укомплектовать циркуляционным насосом, давление в системе отопления частного дома все равно будет совпадать с наружным, поэтому показатель манометра будет постоянно показывать 0 бар.
3. Закрытое отопление частного дома. Давление в закрытой системе отопления частного дома имеет несколько иные характеристики. Во-первых, в такой системе увеличивается статическое давление, повышающее эффективность работы конструкции, а во-вторых, полностью исключается возможность контакта с воздухом. Чтобы рассчитать статический напор в такой системе, нужно умножить на 0,1 расстояние между самой верхней и самой нижней точкой контура. К полученному значению прибавляется 1,5 бар, и результат расчета покажет величину рабочего давления в отопительной системе.

В подавляющем большинстве случаев норма давления в газовом котле закрытого контура составляет около 1,5-2 атмосфер. Существенное превышение этого показателя многократно повышает риск выхода системы из строя – например, может произойти разгерметизация трубопровода или же повреждение отопительного оборудования.

Конечно, большая величина давления повышает эффективность работы отопления, но перед тем, как рассчитать давление в системе отопления, нужно учесть технические особенности конкретного отопительного оборудования. Отдельные модели котлов рассчитаны на давление не более 3 бар, но стандартные изделия могут эффективно работать только при давлении в 2 бар. При настройке отопления нужно сделать все так, чтобы в неактивной системе давление было ниже рабочего на 0,5 бар – этот запас обеспечит стабильную работу оборудования после его запуска (подробнее: “Какое должно быть рабочее давление в системе отопления частного дома – нормы, правила, ограничения”).

Для квартир эта информация неактуальна – измерять или регулировать давление отопления в таких случаях попросту невозможно. Все, что можно сделать – это выбрать радиаторы и диаметры труб в собственном трубопроводе. Например, чугунные радиаторы использовать нежелательно, поскольку при давлении свыше 6 бар они выходят из строя – а настолько низкое давление в системе отопления многоквартирного дома практически не встречается. Трубы с чрезмерно высокой пропускной способностью, в свою очередь, приведут к снижению давления во всем контуре.

Величина давления также напрямую зависит от температуры теплоносителя. В любую отопительную систему заливается определенный объем теплоносителя, при котором давление получается минимальным. Когда система выходит на рабочий режим, давление поднимается – т.е. регулировка нагрева воды позволяет также контролировать напор в трубопроводе.

Для отопительных систем всегда целесообразно использовать расширительные бачки (гидроаккумуляторы). Такие устройства принимают в себя излишки теплоносителя, тем самым не позволяя давлению достичь критического уровня. Чтобы система была максимально надежной, стоит также дополнить ее предохранительным клапаном, который в случае переполнения бака или превышении давления в контуре свыше 3 атмосфер обеспечит автоматический сброс лишней воды.

Причины падения давления и способы их устранения

Среди основных причин падения напора отмечаются следующие:

• утечка теплоносителя;
• снижение объёма радиатора при устранении, содержащихся в нём, воздушных масс;
• уменьшение температуры устройства из-за повреждений котельного оборудования;
• неисправность насосной оснастки (с принудительной циркуляцией).

Утечки можно обнаружить визуально, внимательно осмотрев трубы и радиаторы, а также отключив насос. Если статическое (естественное) давление останется на прежнем уровне, то причина будет в насосном оснащении.

При снижении температуры теплоносителя необходимо проверить котёл, а при уменьшении объёма из-за воздуха — просто его восстановить.

Настройка системы отопления

После завершения монтажа, ремонта отопительную систему настраивают или, другими словами, балансируют. Допущенные в процессе проектирования и строительства ошибки нужно устранить до ввода теплового контура в эксплуатацию, чтобы в дальнейшем не случилась авария, инициированная гидроударом.Операции, выполняемые при настройке системы отопления:

• замеры наружных диаметров и протяженности труб на каждом участке, при отклонениях от проекта ошибки устраняют;
• выявление присутствия в замкнутом контуре воздушных пробок, их ликвидация;
• проверка уровня жидкости при запуске отопительного трубопровода с расширительным баком.

Настройка помогает сделать систему надежной с рациональным расходованием тепла. Особенно чутко на недочеты реагирует тепловой контур с естественной циркуляцией. Иногда прочистка фильтра на входе жидкости в котел нормализует водооборот.

После отладки оборудования и арматуры системы производят балансировку теплового режима, регулировку нагрева носителя. Если этого не сделать, ближние к отопительному котлу радиаторы будут горячими, дальние — холодными. При этом режим работы отопителя будет неэкономичным.

Для балансировки обогрева на входе каждой батареи ставят вентиль особой конструкции или регулируют степень нагрева установкой шайб различного диаметра.

О щелчках в водопроводе

Периодическое «пощелкивание» в трубах слышат владельцы домов, где коммуникации организованы неправильно. И щелкает оно преимущественно в тех местах, где трубы большего диаметра соединены с трубами, имеющими меньшее сечение. При этом вода, движущаяся по магистрали с конкретной скоростью, наталкивается на препятствие (пусть и неполноценное). Скорость впоследствии не меняется, интенсивность разгрузки падает, количество жидкости растет, а вместе с ним растет и давление. И если в таких местах соединений вода не распределяется по нескольким реестрам, то из-за избытка давления может случиться разрыв труб.

Последствия

При многократном воздействии высокого давления, которое возникает в результате гидравлического удара, даже очень надёжные системы могут потерять герметичность. Разрыв трубопровода может произойти и от однократного, но сильного гидравлического удара.

В результате такого воздействия водоснабжение объектов, к которым подведена водопроводная труба, полностью прекращается. К сожалению, последствия такого явления не ограничиваются только отсутствием воды в кране.

Если разрыв трубы произошёл в многоквартирном доме, то после разрыва трубы и попадания жидкости в жилое помещение будет повреждено имущество владельцев квартиры, а также соседей этажом ниже.

Если разрывается магистральная труба водопровода, по которой снабжается водой целый район города, то авария уже может расцениваться как ЧП.

В результате такого происшествия жильцы десятков многоквартирных домов останутся не только без питьевой воды, но и без канализации, так как все бачки унитазов запитываются от трубы холодного водоснабжения. Воспользоваться душем, даже при неповреждённом трубопроводе с горячей водой, также вряд ли получится.

Если в результате гидравлического удара повреждается труба с горячей водой, то такое происшествие, кроме материального ущерба, может привести к серьёзным ожогам. Особенно опасна может быть разгерметизация системы отопления, в которой теплоноситель всегда находится под значительным давлением, а температура жидкости составляет более +70 градусов.

Гидроудар. Гасители гидроудара. CAR19 VALTEC

Последствия гидроударов в трубопроводах большого диаметра в черте города, могут быть также весьма плачевными. Кроме возможных травм, которые могут получить пешеходы, находящиеся рядом с местом аварии, значительное истечение жидкости очень часто приводит к парализации участка автодороги, особенно в том случае, когда на данном участке осуществляется перевозка пассажиров транспортом работающем на электрической тяге.

Последствия от возникновения гидроудара, могут привести к значительному ущербу, поэтому так важно научиться предотвращать появление резкого усиления давления в трубопроводах

Профилактика возникновения гидроудара

Профилактика трубопровода заключается в следующих мерах:

• Осмотр предохранительного клапана, отводчика воздуха и манометра
• Измерение давления за мембраной в расширительном резервуаре и его исправление
• Проверка трубопровода и запорной арматуры на целостность и протекания
• Проверка и прочистка системы фильтрации

Проведение данных работ позволит понизить вероятность возникновения гидроудара и в целом увеличит продолжительность эксплуатации трубопровода. Гидроудар — весьма неприятное явление, устранение последствий которого может занять продолжительное время и немалые средства. Поэтому лучше всего провести комплексные мероприятия по установке защитных элементов в систему и её регулярный осмотр.

Модернизация и изменение системы отопления

Для начала хотелось бы напомнить, что комплектующие должны полностью соответствовать правилам эксплуатации отопительной гидросистемы. При монтаже оборудования шаровые краны могут абсолютно не подойти. Все детали должны быть прочными и износостойкими.

Установка специальных кранов

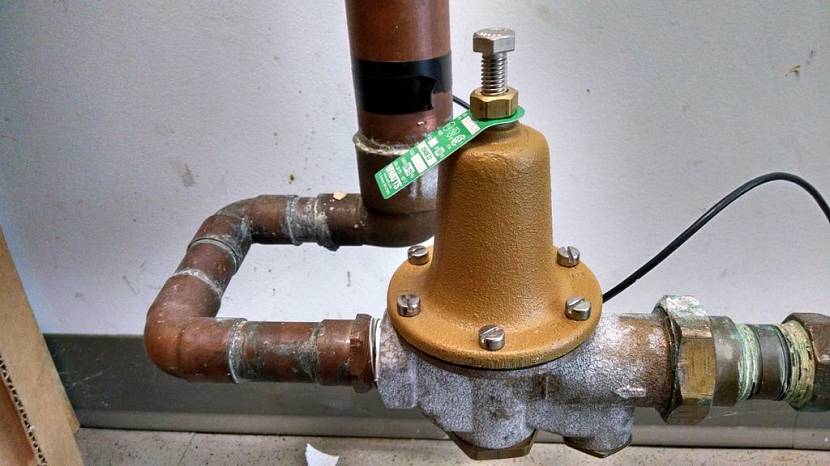

Для того, чтобы контролировать давление потока жидкости, устанавливаются электрические насосы, которые могут контролировать давление жидкости и реагировать на его изменение, путем регулировки подачи воды в систему. При помощи таких насосов автоматически производится плавная подача жидкости.

Существуют компенсаторы, которые гасят гидроудар, они называются гидроаккумуляторами. Это так называемые бочки, которые забирают в себя излишки жидкости, при возникновении ее переизбытка в системе, тем самым они предотвращают нагнетание высокого давления трубопроводе. При аварийной ситуации – это незаменимое устройство предотвращения гидроудара.

Устройство гидроаккумулятора

Клапаны защиты от гидроударов устанавливаются в системах, которые находятся под давлением. Принцип его работы заключается в том, чтобы выбросить во внешнюю среду переизбыток давления в самой системе. Для защиты системы можно использовать гофрированную трубу, она будет амортизирующим механизмом при возникновении гидроудара. Эта трубка изготовлена из гибких материалов, при возникновении проблемы, может растягиваться, благодаря этому компенсировать силу напора жидкости.

Что такое гидроудар

Гидравлический удар(гидроудар) представляет собой кратковременное, но резкое и сильное повышение(понижение) давления в трубопроводе(в системе водоснабжения) при внезапном торможении(ускорение) двигавшегося по нему потока жидкости.

Гидроудар в системе водоснабжения

Простыми словами гидроудар-это резкий скачок давления в трубах

Гидравлический удар бывает:

• Положительный – когда давления в трубопроводе очень резко повышается. Это может произойти, при быстром закрытие крана(вентиля, задвижки) или включения насоса.
• Отрицательный – когда наоборот, происходит понижение давления в водопроводе, из-за того, что открыли кран или выключили циркуляционный насос.

Наибольшую опасность для водопровода представляет положительный гидроудар. Допустим вы открыли кран и помыли посуду. Закончили мыть, вода вам не нужна, закрыли кран.

При этом в водопроводе происходит следующее. Водный поток некоторое время, по инерции, течёт с прежней скоростью. Потом сталкивается с преградой (кран ведь закрыли). И «ударяясь» об эту преграду, образуется обратная волна. А так как вся система водоснабжения герметична. У этой обратной волны происходит столкновение с водным потоком идущим на встречу. В результате получается гидроудар.

Самые первые признаки гидроудара – глухие стуки и щелчки, слышимые при открытие или закрытие крана. Появления подтеков в местах соединения водопроводных труб или подтекающие краны.

Причины возникновения гидравлического удара

Основными причина , возникновения гидроудара системе водоснабжения:

• Резкое перекрытии запорной арматуры(кранов, вентилей, задвижек.
• Поломка или отключение циркуляционного насоса, насосной станции.
• Воздушные пробки в системе водопровода.
• Перепады сечения водопроводных труб.

В основном, гидроудар происходит при резком закрытии запорной арматуры. Вода проходит по трубам с постоянным давлением, но когда происходит резкое перекрытие водного потока. Давление воды на стенки труб увеличивается в несколько раз.

И в результате, могут лопнуть трубы или придут в негодность уплотнители резьбовых соединений и запорные элементы.

Трещина в трубе-после гидроудара

Конечно, резко закрытый кран не единственная причина возникновения гидроудара. Похожая ситуация бывает когда в системе остаётся воздух. В тот момент когда открывается кран, вода сталкивается с пробкой из воздуха.

И эта воздушная пробка в условиях замкнутого пространства выступает амортизатором. Вследствие чего с огромной силой выталкивает воду и происходит удар.

Также появление гидроударов могут спровоцировать трубы разного диаметра. Перепады давления, если трубы не приведены к общему знаменателю, гарантированы

Последствия гидроудара

Давление выше допустимой нормы критично для труб и их соединений. Запорная арматура тоже может выйти из строя.

От первого гидравлического удара, повреждение водопровода, обычно не происходит. Ведь изделия для водоснабжения изготавливаются с запасом, в случае повышения давления. Но последующие гидроудары будет бить в то же самое, слабое место. И в какой — то момент труба или запорная арматура выйдут из строя.

Если прорыв водопровода произошёл в квартире многоквартирного дома, то произойдет затопление, будет повреждено имущество, вашей квартиры и соседей снизу.

Последствия гидроудара- затопило квартиру

В случае повреждения центрального водопровода Может произойти отключения нескольких домов или района. То это уже чрезвычайное положение. Так как жильцы многоквартирных домов останутся не только без питьевой воды, но и без канализации.

Ну а если в результате гидроудара повреждается труба горячего водоснабжения. То это может привести к серьёзным ожогам.

Технические средства защиты

Система должна быть максимально защищена от необдуманных действий человека, неправильной эксплуатации и несвоевременного и неполного обслуживания. Для этого существует ряд технических решений, позволяющих минимизировать последствия скачков давления жидкости в сетях водоснабжения и отопления и предотвратить их появление.

Замена труб

Для этого необходимо произвести ревизию всего трубопровода, старые стальные трубы следует заменить на современные из полимерных материалов. Они более надежны, практически не поддаются коррозии и служат дольше. При этом трубы нужно выбирать учитывая условия эксплуатации (давление и температура в сети) с небольшим запасом по параметрам. Для снижения скорости потока желательно выбрать изделия с максимально возможным для напора диаметром. Найти золотую середину.

Современные надежные трубы и соединительные элементы из полимерных материаловИсточник santehnika-nk.ru

Замена запорной арматуры

Замену шаровых кранов на вентильные можно назвать возврату к прошлому, но это позволит избежать резких перепадов давления независимо от того как открывается и закрывается запорная арматура. Необязательно менять все запирающие устройства, можно ограничиться только теми, что критичны для системы.

Монтаж амортизирующих элементов

Использование вставок из армированного пластика или каучука, способных растягиваться или сжиматься при скачках давления позволит уменьшить деформирующие воздействий на остальные части трубопровода. Стенки амортизаторов в отличии жестких труб при сжатии или расширении не деформируются и возвращаются в исходное состояние, принимая основную часть удара жидкости на себя. Для большинства систем достаточно участка протяженностью от 20 до 40 сантиметров.

Применение компенсаторов

Компенсаторы представляют собой цилиндрические емкости (перевернутый стакан) внутри которых находится пружина. Один конец ее упирается в верхнюю неподвижную часть перевернутого «стакана», а нижняя – в подвижный пластиковый диск. При увеличении давления в системе вода давит на диск сжимая пружину, при уменьшении сила упругости пружины компенсирует потерю давления.

Локальный компенсатор (механический) гидравлического удара для водопроводаИсточник gothac.rickyhil.com

Компенсирующая защита от гидроудара в системе водоснабжения также осуществляется с помощью гидроаккумуляторов. Это устройство представляет собой бак определенного объема разделенного на две части (с водой и воздухом) резиновой мембраной. В случае избыточного давления оно будет сбрасываться внутрь емкости за счет растяжения резиновой мембраны и уменьшения объема воздуха внутри бака.

Использование насосов с частотными преобразователями

Подобное насосное оборудование за счет автоматики позволяет обеспечить плавный запуск и остановку рабочих органов. Это дает возможность избежать стремительного повышения давления, являющегося причиной гидравлического удара. Частотный преобразователь регулирует и задает число вращений колеса насоса в единицу времени, за счет изменения частоты переменного тока, получаемого из электрической сети. Регулировка производится в автоматическом режиме в зависимости от значения параметров, передаваемых датчиками.

Защитные клапаны

Принцип работы данных устройств достаточно прост. При достижении значений давления в точках установки клапанов выше критических параметров, клапаны открываются и происходит сброс жидкости.

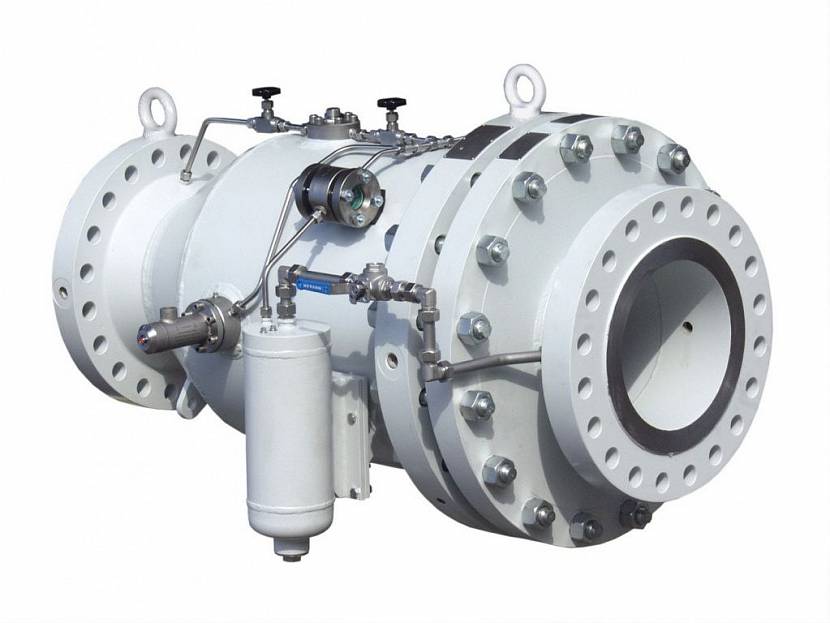

Магистральный защитный клапан для сброса давления при критических значенияхИсточник ultra-term.ru

Они могут представлять собой автономные устройства открытие которых происходит за счет срабатывания механизмов или электронных датчиков, либо быть частью системы состоящей из множества датчиков и клапанов, управляемых компьютером.

Причины гидроударов

На долю гидроударов приходится около 60% всех аварий на трубопроводах, произошедших при их непосредственном участии. Большая часть из них приходится на изношенные старые трубы, у которых всегда найдется слабое место.

Чем длиннее труба, тем сильнее гидроудар. Это следует из его природы: в протяженном трубопроводе воды умещается больше, вес ее способен вызвать более серьезный перепад давления. Поэтому, чем дальше находится перекрываемый вентиль, тем ощутимее гидроудар в трубопроводе. В этом отношении наиболее уязвимы трубопроводы водяных теплых полов, протяженность которых велика.

При монтаже водяных теплых полов используются трубопроводы большой длины

Чтобы избавить теплые полы от повреждений вследствие гидравлических ударов, термостатические клапаны, управляющие их работой, должны быть правильно установлены. Перекрытие циркуляции должно выполняться на входе трубопровода в пол. В этом случае после закрытия клапана вода, хоть и продолжает движение по инерции, но всего лишь создает за клапаном разрежение, не опасное для трубопровода. Практикуется одновременное перекрытие выхода трубопровода еще одним клапаном.

В былые времена при засилье винтовых вентилей гидроудары возникали значительно реже. Закрытие запорной арматуры нельзя было выполнить мгновенно, для этого требовался не один оборот рукоятки. С точки зрения безопасной эксплуатации это правильно.

Появление шаровых кранов привело к возможности выполнить ту же операцию значительно быстрее. Легкость движения рукоятки и достижение поставленной цели ее поворотом всего на 90 градусов вызывает соблазн поупражняться в скорости закрытия вентиля, что делать нельзя категорически. В результате резкая остановка потока жидкости испытывает трубопроводную систему на прочность.

Но вентиль не обязательно резко закрыть, чтобы получить гидроудар. Если из системы отопления плохо вытеснен воздух, то при взаимодействии воды с ним открытии крана приводит к аналогичному явлению. Вода трудно поддается сжатию, в отличие от воздуха. Последний при резком столкновении с находящейся под давлением жидкостью выполняет роль своеобразного амортизатора, упругого препятствия на ее пути.

Появлению гидравлических ударов способствует наличие в системе «разнокалиберных» труб. Если трубопроводы различного диаметра не «приведены к общему знаменателю» с помощью соответствующих переходников, скачки давления в процессе их эксплуатации неизбежны.

Центральное отопление

Трасса

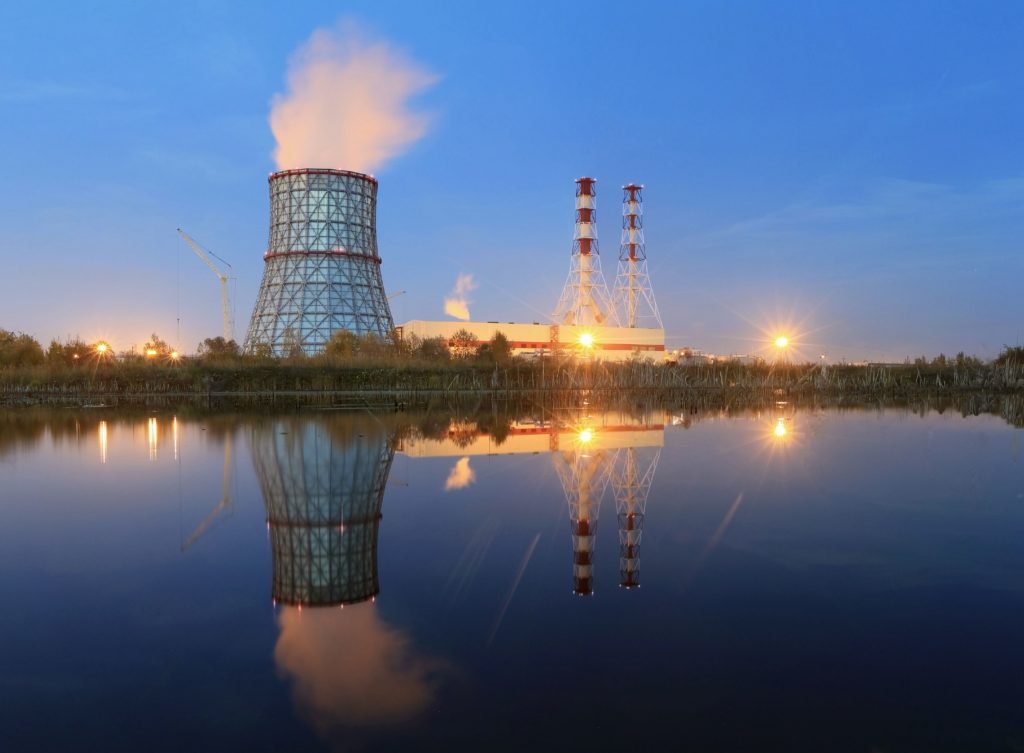

1. На выходе из ТЭЦ давление на подающей нитке теплотрассы достигает 7-8 кгс/см2, на обратной — примерно 3 кгс/см2. Благодаря гидравлическим потерям и большому количеству подключенных между нитками потребителей при замере на конечных домах давление на подаче уменьшится до 5,5 — 6 кгс/см2, а на обратке — поднимется до 4 кгс/см2;

1. В отопительный сезон слесаря Теплосетей проводят периодические замеры давления в тепловых колодцах. Для этой цели в них установлены сбросники диаметров ДУ15 — ДУ25;
2. Манометры в тепловых колодцах не устанавливают стационарно, а вкручивают при каждом замере. Тем самым исключается кража приборов и «залипание» их стрелок при неизменных в течение длительного времени показаниях;

1. Раз в год, после окончания отопительного сезона, проводятся испытания трассы на плотность. При этом давление в обеих нитках поднимается до 10 — 12 кгс/см2. Таким образом выявляются все слабые места трассы, нуждающиеся в замене или ремонте: труба, которая не держит соответствующего давления, просто-напросто рвется. Во избежание несчастных случаев и для уменьшения затрат трасса во время испытаний заполняется холодной водой.

Элеватор

1. Перепад давлений, обеспечивающий циркуляцию в системе отопления многоквартирного дома, составляет всего 0,1 — 0,2 кгс/см, что соответствует напору в 1 — 2 метра. Перепад в 2 — 3 атмосферы на входе лишь обеспечивает работу водоструйного элеватора: сопло впрыскивает горячую воду с более высоким давлением в воду с обратки, вовлекая часть ее объема в повторный цикл циркуляции.

Таким образом обеспечивается минимальный разброс температур между первыми и последними по ходу теплоносителя радиаторами;

1. Регулируя диаметр сопла, можно менять давление смеси (теплоносителя, поступающего в отопительный контур) и, соответственно, температуру обратки. Традиционно регулировка выполняется расточкой или рассверливанием сопла; при необходимости оно предварительно заваривается для уменьшения рабочего диаметра.

В последние годы стали применяться элеваторы с регулируемыми соплами, позволяющими обойтись без демонтажа элеватора и остановки циркуляции. Увы, я не видел их в деле и не могу описать их возможности из первых рук;

1. Уменьшить температуру обратки при ее отклонениях от температурного графика в большую сторону можно своими руками, с помощью запорно-регулирующей арматуры. Для этого достаточно частично прикрыть входную задвижку на обратке с контролем перепада по манометру.

При этом задвижка вначале полностью закрывается, а затем открывается до получения нужного значения перепада. Если просто закрыть ее, щечки в дальнейшем могут соскользнуть вниз по штоку и полностью остановить циркуляцию. Цена такой ошибки — гарантированная разморозка подъездного отопления;

1. Повысить температуру в доме можно, полностью сняв сопло и заглушив подсос элеватора стальным блином, установленным между фланцами. Это практикуется в сильные холода при большом количестве жалоб на холод в квартирах;

1. На фланцах элеваторных узлов с циркуляционными врезками ГВС (как минимум по две врезки на подаче и обратке) между врезками ставятся подпорные шайбы, обеспечивающие циркуляцию при запитке ГВС с одной нитки. Диаметр такой шайбы обычно на 1 мм больше диаметра сопла. Шайба создает перепад в пределах полуметра (0,05 атмосферы).

Внутриквартирная разводка

1. Давление в стояках, подводках и радиаторах на нижнем этаже дома по понятным причинам равно давлению смеси или обратки и составляет 3 — 4 кгс/см. С каждым этажом оно уменьшается примерно на 0,3 атмосферы (избыточное давление в 1 атмосферу поднимает водяной столб на 10 метров).

Гидроудары

1. Гидроудар — это кратковременное повышение давления на фронте воды при резкой остановке потока. Оно является практическим следствием того, что вода почти несжимаема и обладает определенной инерцией. Гидроудар может возникнуть при быстром заполнении сброшенного контура с небольшим количеством воздуха в нем или при резком закрытии запорной арматуры во время циркуляции.
   Давление при гидроударе может достигать значений в 25 — 30 атмосфер. Именно на эти значения лучше ориентироваться при проектировании систем, подключенных к центральному отоплению
   .

Батареи булькают

Следующая причина шума в металлических трубах отопления – воздух. Если в батарее что-то непрерывно бурлит и булькает, как в желудке больной коровы – он, родимый. Звукоизоляция труб отопления, даже если бы она выполнялась, ничего не дала бы – звук будет слышен через стенки радиатора.

Вы находитесь на верхнем этаже дома с нижним розливом (когда и подающий, и обратный трубопровод системы отопления расположены в подвале)? Тогда ищите на радиаторе или перемычке между соседними комнатами кран Маевского – устройство, помогающее спустить воздух.

Во всех прочих случаях стоит искать контруклон (разумеется, если система отопления работает нормально во всех остальных отношениях, кроме шума). Висящий с перекосом радиатор или участок подводки к нему, который у стояка ниже, чем около самой батареи – вот то, что вам предстоит исправить, причем скорее всего летом – останавливать систему отопления зимой надолго, особенно в суровом климате Сибири или Дальнего Востока, едва ли будет хорошей идеей.

Почему происходит гидроудар в системе отопления?

Неправильно составленный проект отопительной системы зачастую приводит к неверной работе всего оборудования. Признаки неполадок – это перепады давления теплового носителя либо гидроудар.

• Определение
• Причины
• Последствия гидроудара
• Защита

Когда вода в трубах распределяется неравномерно, возникает дополнительная нагрузка на все узлы системы. В свою очередь происходит разгерметизация радиаторов, труб и последующая поломка котельного оборудования

Потому важно знать причины гидроудара в системе отопления для предотвращения данной неприятности на этапе установки

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Стоит сказать, что решить вопрос с гидроударами в системе отопления многоквартирного дома будет сложнее вследствие централизованного отопления. В то же время при появлении этой проблемы в загородном доме, удары можно предотвратить проще.

Последствия гидроудара в системе отопления

Определение

Гидроудар является физическим явлением, которое характеризуется быстрым повышением давления жидкости на отдалённом участке системы и изменением скорости потока.

В отопительных системах, как правило, тепловым носителем выступает вода, а она, как известно, несжимаема, как и многие жидкости. При циркуляции могут возникать преграды. Причём, для появления гидравлического удара преграда должна появиться резко. Из-за препятствия вода теряет скорость, а градиент сводится к нулю.

Во время остановки объёма воды на него продолжает воздействовать сила нагнетания устройства, которое производит движение жидкости. Из-за силы нагнетания на месте увеличивается давление воды, которое отражается на стенках труб и сосудов.

При быстром удалении препятствия теплоноситель устремится в сторону самого меньшего сопротивления и давления. При всём он приобретёт большую скорость за счёт разницы давлений в месте высокого давления и в свободной точке.

Вода движется очень быстро и из-за собственных свойств не сжимаемости может нанести вред элементам и конструкциям обогревательной системы. Нанесённый удар часто можно сравнить с силой удара молотком со всей силы. Потому мощные гидроудары в системе отопления могут разгерметизировать конструкции, нарушить отдельные элементы. Человек рискует получить травмы и ожоги.

Защита

А теперь разберёмся, как защититься от подобных неприятностей с гидроударами в системе отопления частного дома. Рассмотрим реконструкцию настоящей системы с учётом главных критериев установки:

1. Когда в помещении есть термостат, нужно перед ним на место жёсткого участка контура поставить эластичный пластик либо армированный каучук, стойкий к температурам. Эта врезка при необходимости будет растягиваться и немного компенсировать давление. Протяжённость самодельного амортизатора 20-40 сантиметров, исходя от магистрали – чем длиннее, тем больше отрезок трубы из пластика.
2. Можете применять терморегулятор с пружиной, которая не позволит клапану полностью закрыться при появлении большой нагрузки. Установка данного прибора делается, взяв на заметку направление стрелки на корпусе, что указывает направление циркуляции теплоносителя. Стоит сказать, что не многие модели терморегуляторов имеют такую защиту от гидроударов.
3. Как правило, устанавливается резервный бак либо гидравлический аккумулятор. Данное компенсирующее оборудование даёт возможность противостоять расширению жидкости при повышенном давлении. Его мембрана из резины либо груша растягивается в сторону воздушной камеры и позволяет вытолкнуть во второй рабочий отсек конкретное количество теплоносителя (объём зависит от параметров резервного бака – они устанавливаются в зависимости от вместительности самой системы и котла).
4. Запорная арматура должна быть с плавной регулировкой – у подобных клапанов довольно маленький промежуток перекрытия жидкости.

Все вышеуказанные техусловия прекрасно действуют вместе. Отопительная система будет защищена от гидравлических ударов на долгое время!

Что такое гидроудар в системе отопления: причины возникновения и последствия

В современном доме присутствуют жизненно необходимые коммуникации: электроснабжение, водопровод и система отопления. О последней и пойдет речь в этой статье. Рассмотрим. что такое гидроудар в системе отопления, причины его возникновения, способы предотвращения и снижения последствий после возникновения этого явления.

Краткое описание

Весьма распространенный гидравлический удар в обустроенной системе качественного отопления представляет собой своеобразное явление, которое базируется на нормах динамики разных веществ. Само проявление отличается тем, что при периодическом изменении скорости движении потока рабочей жидкости наблюдается повышение показателей давления. В качестве главного теплоносителя выступает вода, основным показателем которой является несжимаемость. В период циркуляции заправленного теплоносителя по трубопроводам и нагревательным элементам на его пути могут возникать различные гидравлические препятствия. В большинстве случаев это повороты, резкие перепады диаметра трубопроводов, а также арматура запорно-регулирующего типа.

В созданных неблагоприятных условиях теплоноситель может повредить те элементы, которые представляют потоку сильное гидравлическое сопротивление. Это могут быть конвекторы, повороты труб, различные приборы, радиаторы и даже теплообменники котлов.

Авария вполне может возникнуть в результате постепенного износа эксплуатируемой конструкции и ее элементов либо в результате внезапного воздействия сильного скачка показателей. Во всех ситуациях последствия гидроудара влекут за собой материальные растраты на ликвидацию протечки. Чтобы самому не оказаться в такой ситуации следует понимать базовые причины образования гидроудара. Последствия аварии всегда непредсказуемые, начиная от самой обычной поломки циркуляционного насоса и заканчивая масштабным затоплением всего дома. Все зависит от качества и мощности системы.

Самые распространенные последствия воздействия гидроудара

Основные причины возникновения

Специфический гидравлический удар в функционирующей обогревательной системе может произойти по разным причинам. Классическая магистраль обогревания частного дома обязательно состоит из самых разных конструктивных деталей: трубопроводы разного размера, а также многие другие элементы, которые оказывают большое воздействие на перепады давления жидкости. Экспертами неоднократно было замечено, что непрофессиональная сборка устройств и некачественный монтаж отопительной системы могут послужить основной причиной больших скачков давления. К основным причинам можно отнести следующие моменты:

• Засорение установленных фильтров.
• Во время работы ранее исправный насос дал неожиданный сбой.
• Мастер соединил разные по диаметру трубы.
• Слишком быстро сработал вентиль, что и спровоцировало сильный гидроудар.
• В используемой отопительной установке присутствуют пробки.

Циркуляционный агрегат может перестать выполнять основные свои функции из-за плохого качества деталей, а также по другим причинам. Это может быть снижение уровня воды в подземной скважине или неправильное определение основных рабочих параметров агрегата. Для избежания негативных последствий эксперты рекомендуют все же устанавливать источник гарантированного бесперебойного питания.

Отсеки завоздушенности в эксплуатируемой обогревательной системе могут возникнуть не только в классическом загородном доме, но и в высотном сооружении. В первом случае это происходит тогда, когда из труб стравили не весь воздух. А в квартире можно отчетливо слышать характерные звуки гидроударов в тот момент, когда осуществляется подача горячей воды с приходом холодов. Чтобы предотвратить прорыв труб на тепловой электростанции, первичная подача не горячего теплоносителя осуществляется под небольшим напором. Все параметры повышают только во время наступления холодов.

Конструкция шарового вентиля спроектирована так, что этот элемент неизбежно спровоцирует скачек уровня давления задействованного теплоносителя. А все дело в том, что закрытие осуществляется не постепенно, как в случае с винтовыми отпорными кранами, а очень резко. В результате этого вода неизбежно сталкивается с различными преградами.

Места соединения разных по размеру труб сами по себе являются слабым звеном. Эти фрагменты подвергаются воздействию быстрого потока жидкости, из-за чего постоянно испытывают огромные нагрузки. Даже засорение фильтра различными микрочастицами препятствует стабильному функционированию насоса, что чревато большим перепадом давления.

Воздействие распространенных негативных факторов
