Можно ли устанавливать теплые полы под мебелью? варианты правильных решений

Монтаж водяного тёплого пола на кухне

Водяной Тёплый Пол, монтаж

Смотрите это видео на YouTube

Несмотря на то, что плёночный электрический пол монтировать намного проще и быстрей, но он более подходит для квартир. А так как чаще, укладка напольного обогрева осуществляется в загородных домах, для которых оптимальная и выгодная модель — гидропол, то рассмотрим пошагово — как сделать тёплый пол под плитку в кухне:

• Составление проекта — разрабатывается укладочная схема трубопровода («змейка» или «улитка»), определяется участок для монтажа коллекторного узла.
• Монтаж коллектора — он устанавливается обычно в металлическом шкафу, который монтируется в подготовленную нишу в стене. Чтобы не образовывались проблемы с отводом воздуха, коллектор необходимо размещать выше уровня поверхности.

Монтаж коллектора и подключение контуров тёплого пола

Смотрите это видео на YouTube

Подготовка основания — производится демонтаж старого покрытия, выравнивание и очистка бетонного пола.

Теплоизоляция — укладывается материал в притык, а крупные щели заделываются монтажной пеной.

Монтаж демпферной ленты — ей оклеивается кухня по периметру, она предотвращает стяжку от растрескивания при нагревании.

Укладка армирующей сетки, при использовании мат с бобышками в качестве утеплителя, её можно не стелить.

Размещение трубопровода — трубы кладутся согласно запланированной схеме. От стен контур монтируется на расстоянии не менее 8 см, а шаг между петлями от 10 до 40 см. Крепятся трубы к арматуре хомутами, нельзя сильно перетягивать.

• Подключение — трубопровод подключается к коллектору обжимными фитингами. Один конец к подаче, другой к обратки. На участок трубы, расположенной на деформационном шве, одевается гофра.
• Проверка системы — в магистраль подаётся вода под давление 5 — 6 бар. Тестирование проводится на протяжении 24 часов. Если за это время не появились протечки, то можно переходить к заливке стяжки.
• Заливка стяжки — работы проводятся при заполненном трубопроводе и под рабочим давлением. Для стяжки используется цементно-песчаный раствор. После размещения и выравнивания смеси, ей надо дать высохнуть, на это потребуется около 4-х недель.

Укладка финишного покрытия — только после полного затвердевания стяжки, стелится выбранное напольное покрытие — например плитка.

Включать систему можно только после высыхания стяжки, а при использовании керамической плитки — клея.

Причины не монтировать теплые полы под мебель

Основных причин две:

• Недостаток вентиляции под тяжелыми предметами интерьера ухудшает передачу тепла в соседние зоны, из-за этого растет риск перегрева и поломки нагревательных элементов, если они не обладают эффектом саморегуляции.
• Большая часть тепловой энергии, формируемой под крупной мебелью и бытовой техникой (стенка, диван, стиральная или посудомоечная машинки), тратится неэффективно, так как почти вся она уходит на нагрев этих предметов.

Обе проблемы взаимосвязаны и действительно важны. Чтобы избежать перерасхода электроэнергии и ремонта электрического пола, есть грамотное решение – обеспечить зазор не менее 3-5 см между каждым массивным объектом и напольным покрытием. Для этого мебель и техника должны иметь ножки, а при их отсутствии используются дополнительные подставки из прочного материала.

Однако есть ситуации, когда под мебелью просто нет необходимости нагревать напольное покрытие.

• Если теплые полы – дополнительный источник обогрева. В этом случае мощности нужно меньше, поэтому достаточно уложить нагревательные элементы только в проходных местах, где хочется создать более комфортный микроклимат.

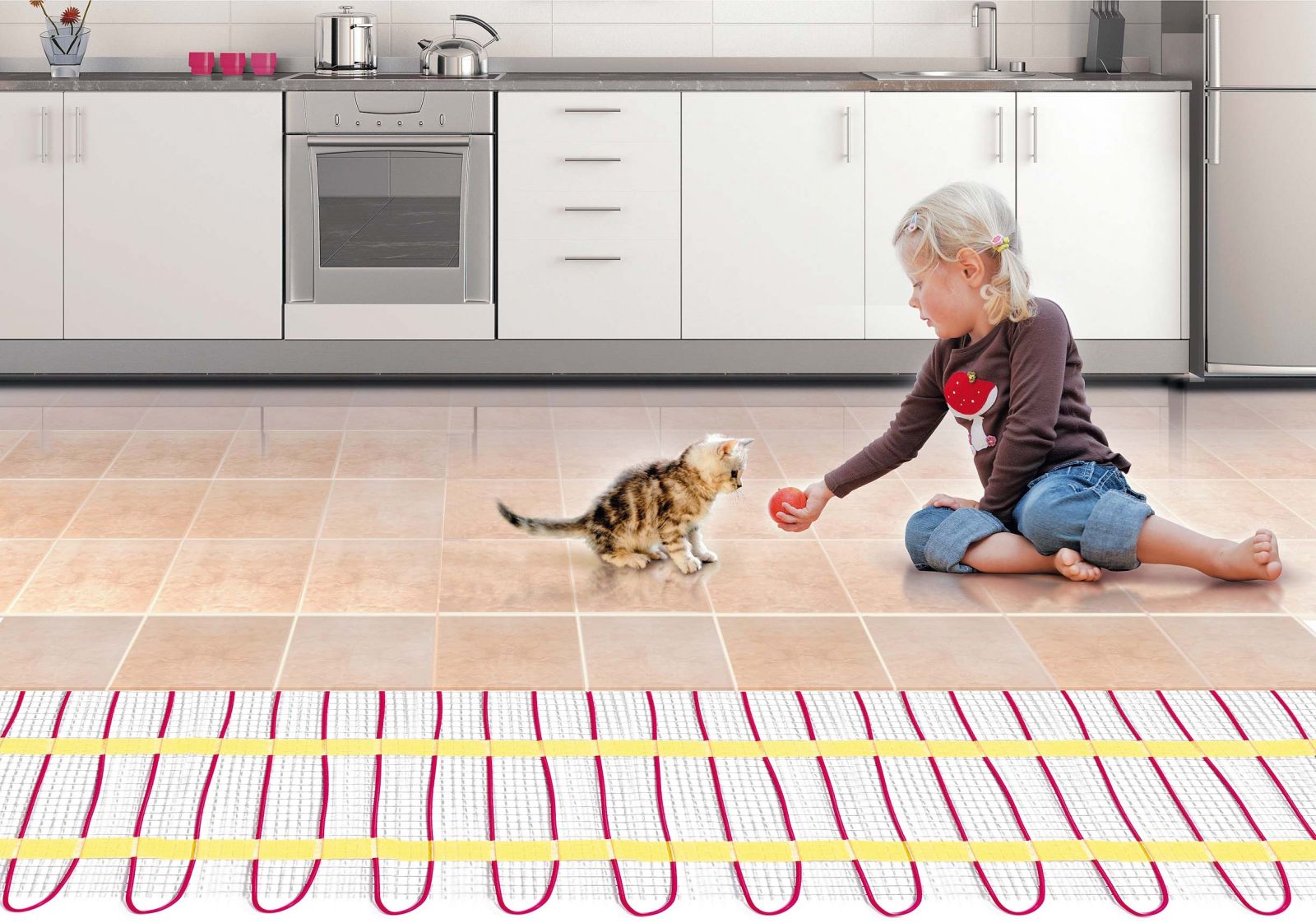

• Под мебель на кухне. Если обратиться к опыту и практике, легко выясняется, что кухонный гарнитур долгое время служит без изменений. Но даже при замене всей конструкции новый комплект почти всегда устанавливается на место старого. То есть участок пола под ним почти наверняка оказывается закрытым на долгие годы и неэффективным для обогрева. Поэтому его вполне можно исключить еще на этапе планирования вариантов теплых полов для кухни.

Стационарная мебель и пол с подогревом

Внимание! тёплый «пол работающий от электричества» под стационарными интерьерными предметами (диван, холодильник, кухонная мебель

, прочее) хорошо функционирует.

Мебель

на ножках

Основное – исполнить расстояние от дна предметов до пола не меньше 5 см. Для этого подбираются предметы на ножках. Тогда выделяемое тепло свободно проходит в воздух, а кабель нагреватель функционирует без перегревов.

Если под диваном, кроватью не растилать трубы, то греющая площадь может быть очень маленькой чтобы обогреть жилую площадь. Поправить подобное положение можно повышением температуры, но тогда по полу станет неприятно ходить.

Основной минус расположения пола с подогревом под холодильником, диваном, шкафом – большой расход электроэнергии, преждевременный вход из строя мебели при очень высокой температуре.

Теплый пол стоит укладывать если

• Кухня прилегает к балкону. В этом случае система теплого пола обеспечит комфортный микроклимат в обоих помещениях. Вы сможете регулировать уровень температуры в комнате самостоятельно, и даже среднее по качеству остекление балкона не помешает поддерживать в помещении оптимальный режим;
• В доме проживает ребенок. Около 80 процентов своего времени дети проводят на полу: играют, ползают, лежат и т.д. И если в гостиной и спальне на полу зачастую лежит ковер или половик, на котором ребенок может с комфортом расположиться, то на кухне пол обычно голый. Тут-то и придет на помощь теплый пол, он обезопасит здоровье домочадцев и убережет детей от переохлаждения и простуды;
• Планируется отделка пола керамической плиткой. Одним из наиболее распространенных вариантов облицовки пола на кухне является плитка. Не секрет, что этот материал красив на вид, практичен в быту, но на ощупь неприятен из-за своей холодности. Если вы и ваши домочадцы не любители ходить по дому в тапочках или носках, то теплый пол – это идеальное решение проблемы керамического пола в кухне;
• Квартира расположена над подвальным помещением. Если вы проживаете в многоквартирном доме, то наверняка знаете, что подвальные помещения не отапливаются дополнительно. Поэтому жильцы первых и вторых этажей часто страдают от холода в собственном жилище, поступающем снизу. Решить ее частично поможет система теплого пола. Специалисты рекомендуют устанавливать ее не только в гостиной или спальне, но и на кухне, т.к. холод будет распространяться и оттуда;
• Основная система отопления имеет дефекты. Не редкими являются случаи, когда система центрального отопления была проведена некачественно, и из-за этого в зимнее время в квартире холодно. В такой ситуации утепление кухонного пола станет прекрасной альтернативой отопительной системы, его укладка обойдется в разы дешевле, нежели капитальный ремонт и замена трубопровода и батарей.

После перечисленных преимуществ, система теплого пола кажется незаменимой вещью в каждом доме. Но в противовес всем достоинствам  можно привести  аргументы, когда теплый пол теряет свою актуальность.

Стяжка на теплый пол

Когда теплый пол смонтирован, сверху его заливают слоем стяжки. Делают это на трубы под давлением. Так они спокойно выдержат значительную нагрузку.

Бетон для стяжки готовят с добавлением мелкофракционного щебня или используют профильные смеси. Марка раствора предпочтительнее не ниже М300, он не должен расслаиваться и быстро схватываться.

Стяжка на теплый водяной пол

Выполняется стяжка на теплый пол в следующем порядке:

• На раствор фиксируются по уровню металлические маяки с шагом, подходящим под размеры имеющегося правила.
• Приготовленный раствор частями выливают на пол, начиная с дальней стены. При помощи правила его растягивают по направлению «к себе», выравнивают, слегка трамбуют постукивающими движениями.

Внимание! Толщина стяжки над трубами должна быть не менее 30 мм. Это позволит бетону равномерно прогреваться. Максимально допустимая толщина – 100 мм

Максимально допустимая толщина – 100 мм

Максимально допустимая толщина – 100 мм.

На следующий день после заливки изымают маяки, а канавки от них заделывают гарцовкой (полусухой смесью песка и цемента). В этот же день зачищают все огрехи заливки – наплывы, следы правила и т.к. Делают это при помощи обычного деревянного полотера.

Теплый пол под ламинат

Стяжка полностью «созреет» не быстрее, чем через 4 недели. До этого времени включать новую систему обогрева нельзя. Это чревато появлением трещин в стяжке. Принудительно сушить стяжку прогревом категорически запрещается. Помните, чем дольше сохнет бетон, тем прочнее он становится.

Теперь дело остается за напольным покрытием и можно наслаждаться теплым полом в по-новому уютной квартире.

Выполнить монтаж водяного теплого пола своими руками в квартире вполне возможно, если вы обладаете минимальными строительными навыками и ответственно подойдете к изучению всех нюансов и тонкостей процесса.

Оптимальная температура теплоносителя в зависимости от покрытия

Водяная греющая система чаще монтируется в бетонную стяжку, а у неё высокая степень нагрева. Если стяжка толстая, то поверхность пола будет прогреваться хуже. Кроме того, разный напольный материал имеет различную степень теплопроводности.

Если гидропол находится под плиткой, то допустимое значение + 33. При укладке ковролина максимальный нагрев теплоносителя +27 градусов. При использовании линолеума не рекомендован перегрев, и температура не должна превышать более + 26°С .

В любом случаи необходимо выбирать материал, который предназначен для греющих систем, иначе возможно выделение токсичных веществ.

Укладка термоплёнки

Термоплёнка изготавливается в рулонах. Её располагают на ровном основании. Разрезать плёнку разрешается только по пунктирным линиям. Проводником является медная пластина и напыление из серебра. Ленты соединяют параллельно между собой; используют клеммы «краб». Все места соединения изолируют битумным скотчем.

Рекомендуем: Как подключить электрокотёл для тёплого пола?

Термодатчик и соединительный кабель от лент укладывают в гофрированные трубки, подводят по штробе к терморегулятору. Перед подключением необходимо проверить сопротивление материалов. Показатель указан на панели регулятора, на плёнке и на сетевой розетке.

При положительном результате проводят подключение и тестирование системы. Плёнку закрываю подложкой. Её толщина не должна превышать 3 мм. Далее формируют облицовку пола.

Жидкостный обогрев используют для тёплого пола только в загородных домах. Водяную магистраль подсоединяют к распределительной гребёнке. От неё отводят контур к теплообменнику. Систему оснащают автоматикой. Её представляет трёхходовой клапан с термоголовкой.

На гребёнку устанавливают циркуляционный насос. Выводят магистраль на черновом полу самостоятельно, подключение к гребёнке и к котлу рекомендуют доверить профессионалам.

В городских квартирах используют электрические системы обогрева. Если нет навыка работы с электричеством, то обращаются к квалифицированным специалистам.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Проект напольного обогрева

Необходимо определить размер обогреваемой площади. Составляют схематический план помещения. Отмечают на нём размер кухонного гарнитура, холодильника, другого бытового стационарного оборудования и мебели. Под ними «тёплый пол» не укладывают.

• От интерьера отступают 30 см.
• От стен, которые остаются свободными, делают отступ в 15 см.
• Квартиры в городе отапливаются радиаторами. Напольный обогрев выводят на расстоянии 15 см от приборов.
• Обогреваемая поверхность составляет 70% от общей активной площади комнаты.

При выборе электрических систем учитывают норму потребления для кухонного помещения. Если напольный обогрев используется в качестве основного отопления, то мощность должна составлять не менее 150 Вт/м2. Если систему устанавливают для дополнительного подогрева полов, то оптимальная мощность 120 Вт/м2.

При использовании кабельных секций или жидкостной магистрали требуется определить длину контура и шаг укладки.

• Для жидкостного отопления используют трубу из сшитого полиэтилена, который выполнен с применением пероксидов.
• Диаметр 16 мм.
• Если шаг укладки составляет 15 см, то на 1 м2 понадобится 6,7 м трубы.
• При температуре теплоносителя в 30 0С, температура пола будет 18 0С. При тепловом режиме жидкости 33 0С, пол прогреется до 22 0С.

Рекомендуем: Каковы преимущества тёплого пола Гольфстрим?

Мощность кабельной секции высчитывают в зависимости от размера активной площади. Для обогрева 10 м2 потребуется 1 кВт энергии. Выбирают соответствующую секцию. Длина кабеля в ней определена производителем. Укладку проводят с шагом 10-15 см.

Маты, карбоновые стержни и термоплёнку выбирают мощностью 150 Вт/м2. Рекомендуют выполнить рисунок укладки магистрали, плёнки или матов. По нему выполняют разметку на основании пола, что облегчит монтажные работы.

Если площадь кухни 20 м2, то обогреваемая поверхность может составить только 10 м2. Для системы обогрева потребуется средняя мощность в 1 кВт. Трубопровода диаметром 16 мм необходимо 67 м, кабельной секции около 71 м. Выбор матов и термоплёнки зависит от размера нагревательных элементов.

Перед монтажом «тёплого пола» на кухне необходимо подготовить поверхность. Её следует утеплить и защитить от конденсата, который выпадает при перемене температур.

Нагревательные элементы укладывают на фольгированную подложку. Если системы монтируют на бетонном основании, то чистовую поверхность рекомендуют выполнить из стяжки или плиточного клея.

Для деревянного пола выполняют обрешётку. При использовании термоплёнки под ламинат стяжки не требуется. Если на пол планируется уложить линолеум, то систему рекомендуют закрыть плитами из гипсокартона. Кафель для термоплёнки не подходит.

Какие системы подогрева бывают?

Прежде чем будет дан ответ на этот вопрос, нужно разобраться, какими же бывают системы подогрева полов. Дело в том, что в зависимости от того, по какому принципу они работают, будут зависеть и многие аспекты, касающиеся и монтажа этого оборудования. Так, любой подогрев пола представляет собой систему определенных коммуникаций, которые прокладываются различными способами ниже уровня напольного покрытия и излучают тепловую энергию, благодаря которой и происходит подогрев основания, а также нагрев воздуха в помещении.

Виды теплых полов

В целом, все виды систем можно поделить на две основные категории:

Водяной теплый пол

Первые, как не сложно догадаться, работают за счет того, что по трубам, уложенным внутри стяжки под напольным покрытием, циркулирует нагреваемая котлом или центральной системой отопления вода. Но такие полы обычно обустраиваются только в частных домах, так как они, несмотря на ряд достоинств, имеют и определенные недостатки, ограничивающие возможность их применения в многоквартирных домах. Так, во-первых, их нельзя устанавливать там, где нет специально оборудованной возможности подключения к центральному отоплению. Дело в том, что подключиться к обычной системе, по которой циркулирует та же вода, что нагревает обычные радиаторы отопления, невозможно. Если самовольно произвести подключение, то жильцы соседних квартир будут испытывать дефицит тепла. При поступлении жалобы в управляющую компанию систему заставят демонтировать. Также нагрев может производиться за счет отопительного котла, если речь идет о частном доме.

Схема подключения теплого пола к центральному отоплению

Укладка водяного теплого пола в новостройке

Во-вторых, обустройство водяной системы в квартире несет в себе определенный риск. Так, в случае повреждения труб, по которым течет вода, возникает угроза затопления помещений, расположенных ниже. В этом случае ремонт другим жителям дома хозяин водяного пола будет выполнять за свой счет.

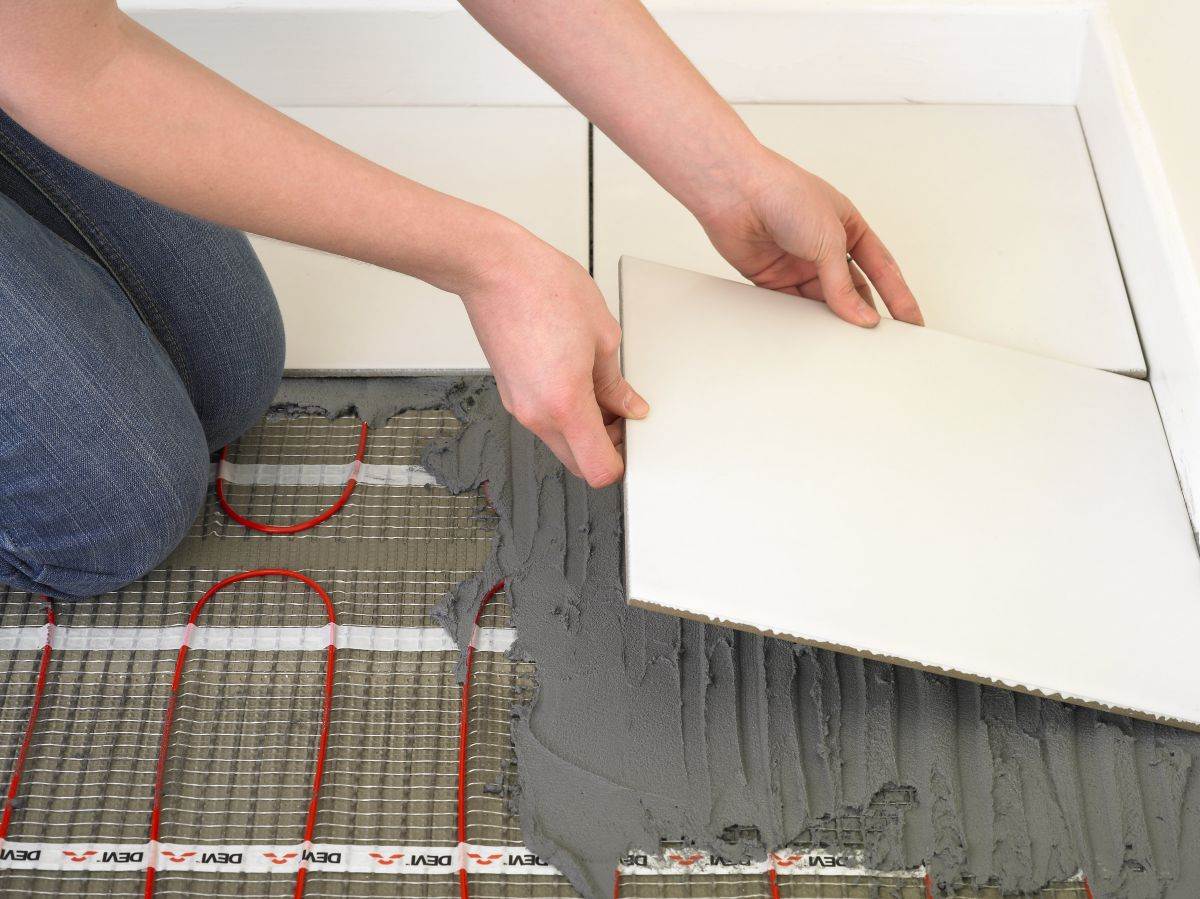

Электрический теплый пол под плитку

В квартире проще установить электрическую систему обогрева. В свою очередь, она может быть как кабельная, так и инфракрасная. Обе они работают за счет электрического тока и могут быть подключены к общей системе электрических коммуникаций. Главный недостаток – повышенный расход электроэнергии, которая будет затрачиваться на нагрев помещения. Однако такие системы с точки зрения безопасности намного лучше, чем водяные, если речь идет о квартире. Из-за них не произойдет затопления.

Разновидности электрического теплого пола

Кабельная система монтируется, как и водяная, в стяжку, а вот инфракрасные полы можно уложить поверх чернового пола и просто закрыть отделочным материалом. Именно поэтому большинство владельцев квартир при выборе системы обогрева полов останавливаются как раз на инфракрасном типе. Это самый простой вариант, не требующий монтажа стяжки, а также совместимый с большинством видов напольных покрытий.

Характеристики и область использования ИК пленки

Цены на инфракрасный теплый пол

Схема монтажа инфракрасного теплого пола под ламинат

Любая система подогрева пола имеет определенные особенности, которые важно учитывать при монтаже. Кстати, в некоторых случаях теплые полы вполне могут заменить и центральное отопление полностью, если речь не идет о суровых северных условиях проживания

В нашей новой статье мы рассказали об изготовлении барных стульев, привели подробные пошаговые инструкции для лучших вариантов, а также показали самые оригинальные и красивые идеи! Более детально – в этой статье.

Какие бывают виды

Существует несколько видов тёплых полов, они бывают: водяными и электрическими, последние в свою очередь делятся на кабельные и инфракрасные.

ВИДЫ ТЕПЛЫХ ПОЛОВ. ВОДЯНОЙ, КАБЕЛЬНЫЙ, ИНФРАКРАСНЫЙ. СРАВНЕНИЕ ПО 10 ПАРАМЕТРАМ

Смотрите это видео на YouTube

Водяной

Водяной — система из труб с циркулирующим внутри теплоносителем. При установке в квартире, подача воды осуществляется от стояка или от центрального отопления. Но для этого, потребуется специальное разрешение, так как подключение может негативно отразится на отоплении квартир соседей.

В частном доме, подача горячего теплоносителя возможна от установленного автономного котла, который оборудован насосом для транспортировки жидкости.

Обойдётся обустройство водяного тёплого пола в кухне недорого, да и при эксплуатации он экономичен. Однако, стоит отметить сложности — получение разрешения для подключения, продолжительный и  трудоёмкий монтаж  системы. А также есть риск затопления соседей снизу, при порыве трубопровода.

Электрические

Электрические тёплые полы работают от электроэнергии, которая преобразуется в тепловую. Управление уровнем нагрева осуществляется терморегулятором.

Также, при размещении нагревательного элемента, следует учитывать будущую расстановку мебели, так как на него нельзя ставить тяжёлые предметы — это вызовет перегрев системы и выход её из строя.

Электрические тёплые полы бывают:

Кабельные — нагревательным элементом выступает кабель, который укладывается на поверхности по определённой схеме. Срок службы такой системы больше, чем водяной. Минус — дорогой монтаж, но зато не требуется разрешения для установки. А также, расходы на электричество, но они не значительные, так как площадь помещения небольшая.

При повреждении даже одного провода, придётся менять всё устройство.

Огромное достоинство кабеля — допустимо использовать любое финишное покрытие.

Плёночные — углеродная нагревательная плёнка. Карбоновая паста нанесена на изделие параллельными полосами. В таких системах, обогрев осуществляется за счёт инфракрасных волн.

Плёнка не укладывается под плитку, так как её эффект сводится к нулю.

Стержневые — также относятся к инфракрасной системе. Представляют собой маты, с закреплёнными параллельно карбоновыми стержнями. Они высокоэффективны, долговечны, надёжны и экономичны.

Но главное достоинство — саморегуляция. Это единственная модель электрических тёплых полов, которую можно укладывать под тяжёлую мебель, не опасаясь перегрева. Кроме того, стержневые маты можно стелить под любое покрытие, и во влажном помещении.

Теплый пол под мебелью: за и против

При монтаже теплых полов в зависимости от типа системы нужно придерживаться соблюдения определенных правил и рекомендаций. В большинстве случаев специалисты рекомендуют строго следовать инструкции, в которой может содержаться такой пункт: укладка теплого пола не должна производиться в местах, где будет стоять крупногабаритная мебель и ряд крупных предметов интерьера.

Чаще всего эту рекомендацию можно увидеть как раз в инструкции относительно монтажа электрических систем. Почему же почти все мастера рекомендуют придерживаться этого совета, а некоторые кладут полы по всей поверхности в комнате, невзирая на озвученное выше правило?

Как правило, теплый пол под мебелью не укладывают

Почему не рекомендуют класть теплые полы под крупными предметами интерьера?

Постараемся для начала понять, почему же системы нагрева большинство производителей не советуют монтировать там, где будут стоять диваны, холодильники, кресла, шкафы и прочая крупная мебель и техника. Стоит отметить, что речь сейчас пойдет не о водяных полах – их можно смело укладывать по всей поверхности пола, так как нагрев в этом случае не скажется негативно на состоянии системы подогрева. Тем более вода, проходя по трубам, успевает частично остывать.

Водяные системы, в отличие от электрических, можно укладывать по всей поверхности пола

Основные причины, из-за которых электрический подогрев обычно не обустраивают на закрытых участках пола.

1. Риск перегрева системы и выход ее из строя. Действительно, в ряде случаев инфракрасная пленка или же электрический мат может просто перегреться и перегореть. Особенно актуально это при сильном нагреве системы. Для того чтобы починить систему, придется разобрать напольное покрытие и заменить вышедшие из строя элементы. А при условии наличия поврежденной части вряд ли система будет функционировать правильно, а то и вовсе откажется от работы.

   Комфортная температура теплых полов для разных покрытий

2. Лишние расходы. Да, площадь под мебелью, которая практически никогда не двигается, по сути своей является неиспользуемой, и смысла нагревать ее нет. Да и тепло, поступающее от системы, будет «уходить в мебель», а не нагревать помещение. Так что укладывать под нее элементы нагрева и попросту тратить деньги на них, да и оплачивать дополнительно расходы на электроэнергию бессмысленно.

   Совокупные затраты на системы отопления теплыми полами за 5 лет (руб.)

3. Отсутствие вентиляции в области установленной мебели. Здесь есть смысл снова напомнить о перегреве. Нагретый воздух просто не сможет равномерно выходить из-под предметов, чем вызовет дополнительный нагрев системы и может привести к ее поломке.

Если система может самостоятельно регулировать нагрев элементов, то ее монтаж под мебелью в принципе производить можно, но только в определенных ситуациях, о которых будет сказано ниже.

Современный теплый пол в детской

Условия эксплуатации мебели на теплом полу

В первую очередь, устройство теплого пола под мебелью приносит вред именно ей. Современные гарнитуры главным образом изготавливаются из опилок, спрессованных фанерными листами. Для удержания такой конструкции применяются лаковые и клеящие составы. Вполне понятно, что исходящее от поверхности пола тепло будет оказывать негативное влияние на структурное строение мебели и клеевую основу.

Чтобы сохранить мебель от преждевременных разрушений, необходимо выполнять определенные требования:

• создавать простор для конвекционных потоков. В гарнитуре высота ножек должна быть не менее пяти сантиметров;
• определять расстояния между установленной мебелью так, чтобы крупногабаритные предметы не сильно перекрывали теплый пол. Сильно нагретая мебель вызовет перегрев не только поверхности пола, но и нагревательных элементов, которые могут выйти из строя;
• обеспечивать саморегуляцию. С этой целью возле мебельных гарнитуров устанавливают температурные датчики.

Выполнение таких правил позволит не только сохранить мебель, но и предотвратить преждевременное изнашивание нагревательных приборов. Последняя особенность чревата тем, что для выполнения ремонта придется вскрывать все покрытие пола.

Достоинства очевидны

Обычная квартира снабжается теплом за счет центрального отопления, которые являются необходимым минимумом для жилого помещения. Где-то этого более чем хватает, а где-то этого даже не чувствуют. И тогда на свет Божий извлекаются радиаторы, калориферы и прочие обогреватели, которые составляют второй фронт тепла. Но при всех этих ухищрениях регулировать температуру в помещении до комфортной часто не представляется возможным. Перестаравшись с температурой, нам придется в оттепель открывать форточки, чтобы хоть как-то проветрить помещение. Так и получается – то слишком жарко, то слишком холодно.

Вот здесь и выходит на первый план работа теплого пола, который с помощью термостата позволит регулировать температуру в помещении именно до той температуры, которая является комфортной именно для Вас. С помощью датчика Вы сможете узнать температуру пола и воздуха в помещении, а термостат поможет отрегулировать суточный температурный цикл. Вечером и в ночные часы нужна температура повыше, а днем, когда в квартире обычно никого нет, можно убавить тепло до минимума.

Так получается, что остальные источники тепла не слишком-то согревают наши ноги, которые всегда должны находиться в тепле. Зато теплый пол в первую очередь воздействует именно на них. В результате даже точечного воздействия на одни только стопы могло бы хватить для того, чтобы Вы чувствовали себя защищено. А здесь еще и прекрасная защита не только ног, но и всего тела. Если ноги хорошо согреты, температуры всего тела будет находиться в нужных пределах. И при этом не придется держать ноги над каким-нибудь греющим агрегатом, чтобы согреть их, а затем вновь заморозить, пока Вы отучитесь куда-нибудь в сторону от источника тепла. Вы просто ходите по полу и греетесь.

В отличие от других источников тепла этот вид напольного покрытия не является точечным. Пол нагревается по всей площади, а благодаря хорошему уровню теплоотдачи равномерно нагревается и все помещение. К слову, это позволит еще и сэкономить на электроэнергии.

Аргументы в пользу установки под массивные предметы

1. Появление «зон холода».

При сдвиге, перестановке или замене мебели новое ее положение часто не соответствует старому. Поэтому появляются места, где полы не нагреваются – так называемые «холодные зоны». Чем больше таких зон, тем ниже эффективность подогрева пола.

1. Высокая вероятность перестановок.

В среднем раз в несколько лет интерьер помещения освежается, а новые предметы появляются еще чаще. Но если обогрев не охватывает всего помещения, придется сохранять изначально выбранную расстановку. Согласитесь, это довольно спорное и ненужное ограничение.

1. Недостаточная мощность нагревательной системы.

Если электрические полы – основной источник тепла в помещении, а под мебелью обогрева нет, это серьезно снижает общую полезную мощность. В морозные периоды ее может не хватить – и тогда придется ощутить холод на себе. Эта причина основная – ее желательно тщательно разобрать при проектировании.

Плюсы и минусы теплого пола

Довольно очевидными являются преимущества теплого пола. Для начала следует отменить, что холодный воздух, как известно всем, концентрируется в нижней части слоев воздуха, поэтому его прогрев всего на несколько градусов при помощи теплого пола обязательно приведет к ощутимому потеплению во всем помещении.

Немаловажным плюсом теплого пола является его альтернативность как источника отопления. Такую систему можно устанавливать независимо от традиционного парового отопления. При этом температурный режим можно легко регулировать отдельно для каждого помещения. Данная функция особенно незаменима в те периоды, когда отопления еще нет или уже нет. Также удобно, что включать отопление можно выборочно в любом помещении, плюс имеется возможность устанавливать таймер обогрева на любой день и час.

Другим неоспоримым преимуществом теплого пола является отличительное свойство концепции теплого пола — его способность не допускать повышенной влажности в помещении. Данная функция становится особенно актуальной в тех комнатах и помещениях, где часто бывает высокая влажность. Обычно это санузел, ванная комната, тамбур, прихожая, цокольный этаж и т.д. В подобных помещениях максимально хорошее осушение может дать только система теплого пола.

Если же разобраться в недостатках более конкретно, то результат может удивить. Начать можно с первого минуса — электромагнитного излучения. Этот недостаток является скорее мифом, чем правдой, ведь возник он в те времена, когда система теплого пола считалась большой редкостью и выполнялась в основном только мастерами-самоучками. Они обычно не имели представления о стандартах качества и ГОСТах. Если же говорить о современных электрических системах теплого пола, то они проходят регулярные тестовые проверки, где абсолютно точно доказано, что излучение, исходящее от теплого пола, не выше чем в обычной электропроводке в стенах.

Если рассматривать такой недостаток как сухость воздуха в помещении, то следует вспомнить о традиционных радиаторах, которые сушат воздух еще больше. В таких случаях регулировать уровень влажности воздуха в помещении нужно не теплым полом, а специально предназначенными для этого увлажнителями воздуха.

Смесительный узел для теплого пола своими руками назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?
2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.
5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.
6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.
