Обвязка газовых котлов отопления: схемы для одноконтурного, двухконтурного котла, рекомендации

Мини-котельные

Сейчас выпускаются модели котлов, снабженные расширительным бачком, насосом, клапаном и манометром. Это могут быть ТЭНовые, электрические, дизельные, газовые агрегаты с принудительной тягой. Эти агрегаты можно назвать мини-котельными. Так, предохранительные клапаны в схеме электрического отопления частного дома с насосом монтируют сразу на теплообменнике вместе с ТЭНом. Такая конструкция позволяет быстро сбрасывать лишний теплоноситель, если он закипит при остановке насоса.

Схема подключения котла к системе отопления в этом случае не сложная. Нужно смонтировать всего лишь два шаровых крана, которыми можно отсечь котёл в случае необходимости. Ремонт агрегата или любые профилактические работы не будут доставлять сложностей.

Схемы обвязки отопительных котлов

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
Поддержание давления в системе на требуемом уровне (расширительный бак).
Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

Генератор тепла – котел.
Мембранный (расширительный) бак – экспансомат.
Регулятор давления.
Трубная магистраль.
Запорная арматура (краны, клапана).
Фильтр грубой очистки – «грязевик».
Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Для того чтобы иметь возможность регулировать температуру в каждом помещении индивидуально, с выхода котла вода направляется в коллектор. А уже с него, через запорную арматуру, разводится по комнатам.

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Папа мастер! > Отопление, вентиляция и водоснабжение > Как составить и реализовать схему обвязки котла отопления в частном коттедже

Подключение котла к коммуникациям

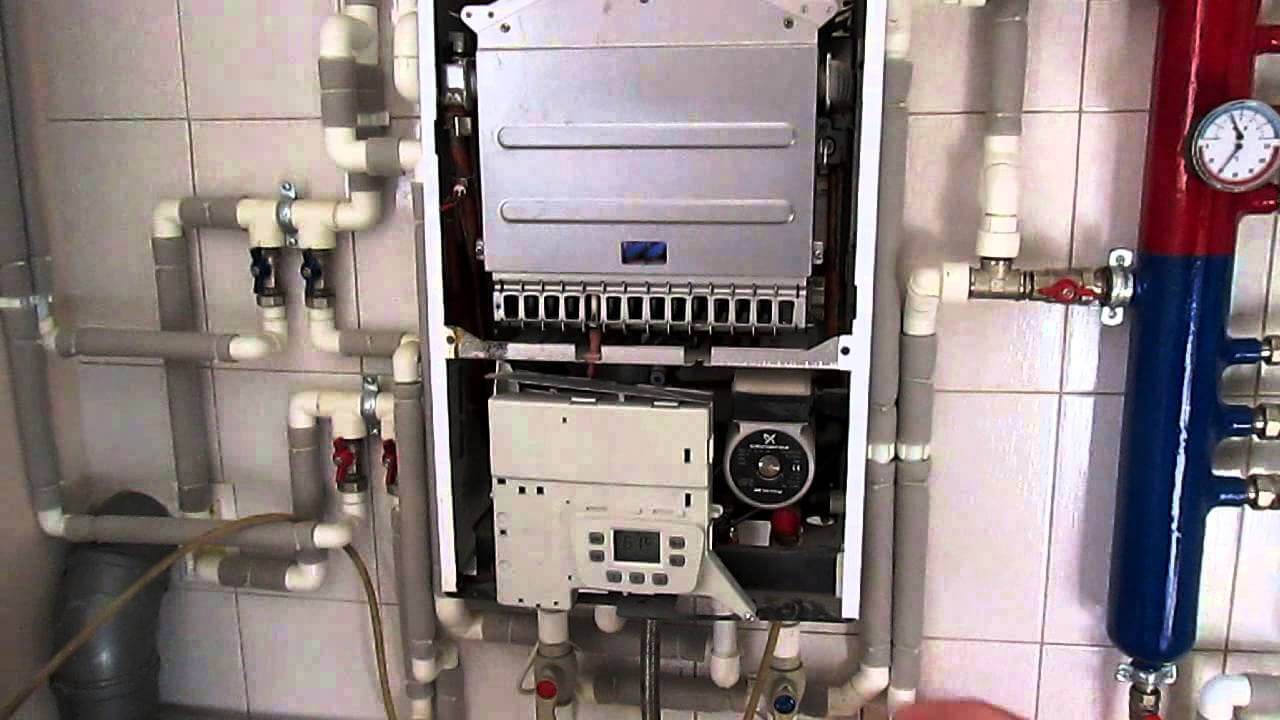

Котлоагрегат Бакси размещается в нежилом помещении, например, на кухне, при условии надежной приточной вентиляции, обеспечивающей 3-х кратный часовой воздухообмен.

Подключение отопительного контура производится к патрубкам подачи/обратки, расположенные на задней панели устройства по принятой схеме обвязки.

Далее проводят обвязку дымоходной системы котла:

Устанавливают дымовую трубу через переходник к дымовому патрубку котла.
Дымовая труба и дымовой патрубок агрегата должны иметь одинаковые размеры, он указывается заводом изготовителем в технической документации.
Дымовой канал выбирается таким образом, чтобы участок дымохода был максимально коротким.
Вертикальный участок трубы от точки подключения до оголовка должен быть не менее 6 м и обеспечить тягу в топочной камере в диапазоне 0.8 мм — 3.0 мм водного столба.
Тяга замеряется при работе аппарата.
Дымоход обязан быть основательно прикреплен и не должен упираться на котлоагрегат.
Места прохождения трубы через конструктивные элементы стены, потолок и кровлю должны быть хорошо теплоизолированы.

Далее выполняют подключение внутренних элементов к модулю управления котла Baxi:

подключают к 6-клеммному разъему трансформатор для пьезорозжига и газовый прессостат;
подключают к 9-клеммному разъему основной 2-х ступенчатый клапан;
подключают к 3-клеммному разъему дополнительный 2-х ступенчатый клапан;
подключают левый электрод кабеля розжига и правый электрод кабеля ионизации к пьезозапальнику;
устанавливают первичные датчики по температуру и давлению в технические отверстия, указанные на схеме обвязке, предоставленной заводом-изготовителем.

Что включает обвязка

Как обычно работает система? В основе стоит котел отопления, от которого теплоноситель расходится по трубам и радиаторам. Обвязка — это схема монтажа, которая защищает от перегрева и гарантирует эффективную работу. Она включает элементы, которые находятся между радиаторами и котлом:

Трубы, разделенные на два контура подающей и обратной линии.
Запорные вентили, арматура.
Расширительный бак. Его объем равен 10% от общего количества теплоносителя в системе. В момент нагрева вода расширяется, давление повышается. Чтобы значение не превысило критическую отметку, излишки жидкости отбираются в мембранный бак. После остывания вода снова возвращается в контур.
Клапан предохранения. Несет ту же функцию, что и расширительный бак. Сбрасывает излишки воды в канализацию, предотвращая взрыв при повышении давления.
Воздухоотводчик. Воздушные пробки мешают циркуляции теплоносителя. Воздухоотводчик автоматически спускает воздух из системы.
Манометр — прибор для измерения и контроля давления.
Циркуляционный насос. Отвечает за принудительное движение жидкости по трубам. От его мощности зависит сила напора, производительность.
Гидрострелка — это патрубки, которые объединились в общую емкость. С гидрострелкой можно подключить одновременно несколько контуров, избежав их влияния друг на друга.
Грубый фильтр. Деталь с мелкой сеточкой. Задерживает мусор, который поступает с водопроводной водой (песок, ржавчина).

Автоматика устанавливается для контроля за работой газового и электрического котла. Это набор датчиков ионизации, тяги, розжига, температуры. Каждый из них контролирует работу отдельного узла.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).
Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.
Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Элементы обвязки

Какие элементы может включать обвязка котла отопления?

Изображение	Название и функции
	Мембранный расширительный бачок. Его задача — компенсировать увеличение объема воды или антифриза в закрытом отопительном контуре при нагреве. Бак делится пополам упругой мембраной, и часть его объема заполняется воздухом (или защищающим стенки от коррозии азотом). При увеличении объема теплоносителя газ сжимается, и давление в контуре увеличивается незначительно. Как правило, объем бачка принимается равным 10% от количества теплоносителя. Тот, в свою очередь, можно грубо оценить как 15 литров на киловатт мощности отопительного котла.
	Предохранительный клапан. Его функция — сбросить избыток теплоносителя при опасном росте давления в контуре, предотвратив разрыв труб или батарей. Вода отводится через дренажную трубку в канализацию. Частое срабатывание клапана указывает на недостаточный объем расширительного бачка.
	Воздухоотводчик. Он служит для автоматического сброса в атмосферу воздушных пробок, оставшихся в контуре после слива теплоносителя. Воздух создает гидравлические шумы и препятствует нормальной циркуляции при небольшом гидравлическом напоре.
	Манометр нужен для контроля рабочего давления в контуре. Иногда вместо него используется термоманометр, показывающий давление и температуру. Шкала прибора должна быть размечена как минимум до 4 атмосфер (бар, кгс/см2).
	Открытый расширительный бак выполняет функции собственно расширительного бачка, воздухоотводчика и предохранительного клапана в открытой (то есть работающей без избыточного давления) системе отопления. Бак сообщается с атмосферой и часто подключается краном к системе ХВС для подпитки контура.
	Бойлер косвенного нагрева — теплоизолированный бак с теплообменником для приготовления горячей воды. Источником тепла служит вода или антифриз системы отопления, циркулирующие через теплообменник.
	Циркуляционный насос обеспечивает принудительную циркуляцию теплоносителя через отопительный контур. Основные характеристики насоса — создаваемый им напор и производительность. Потребляемая мощность современных насосов составляет 50-200 ватт и может регулироваться, что позволяет уменьшать и увеличивать скорость движения теплоносителя.
	Гидрострелка — емкость с патрубками для подключения нескольких отопительных контуров, объединяющая трубопроводы подачи и обратки. Гидрострелка позволяет подключить контуры с разной температурой и скоростью циркуляции, снизив до минимума их взаимное влияние.
	Фильтр грубой очистки — отстойник с фильтрующей сеткой для очистки воды от крупных загрязнений (прежде всего — песка и окалины). Фильтр защищает от засорения тонкие трубки теплообменника газового котла.
	Двух- и трехпроходные термостатические смесители обеспечивают рециркуляцию теплоносителя, позволяя создать дополнительный контур с более низкой по сравнению с основным контуром температурой. Затвор смесителя управляется термоголовкой — прибором, меняющим положение клапана в зависимости от температуры чувствительного элемента.

Оборудование при открытой гравитационной системе

При открытой гравитационной системе вся нагрузка ложится на открытый расширительный бачок.

Он выполняет следующие функции:

забирает себе избыточное количество теплоносителя;
компенсирует увеличение давления;
выводит воздух и горячий пар при закипании теплоносителя.

По объёму бак не должен быть меньше 10 процентов от объёма теплоносителя. Больше — можно. Устанавливают его в верхней точке контура, там, где заканчивается разгонный коллектор. От бака розлив идёт назад, в теплообменник, с уклоном, который обеспечивает вывод воздушных пробок и продвижение теплоносителя самотёком.

Через открытый расширительный бачок обычно заливают холодную воду для компенсации испарения.

Подключение второго котла к твердотопливному

Одна из особенностей твердотопливных котлов — цикличность работы. В холодный котел загружается топливо, зажигается. Пока оно горит, идет очень активное выделение тепла. После прогорания закладки ждут остывания котла, его чистят, снова загружают топливо и цикл повторяется. Так работают котлы на дровах и угле. В некоторых из них есть возможность «догружать» топливо в процессе горения. Но сам цикл от этого не меняется — наступает период, когда необходимо дождаться остывания котла — для чистки и удаления шлака, золы и т.д.

Исключение из этого правила — котлы на пеллетах. Они также относятся к твердотопливным, но работать могут месяцами непрерывно. Главное — высокое качество гранул с низкой зольностью, их достаточное количество и налаженная подача. Чистить такие котлы необходимо не чаще одного раза в месяц, так что «технологические» остановки очень редки.

Последовательная схема включения двух котлов: ТТ и электро

Цикличность работы котлов на дровах и угле доставляет довольно много неудобств, одно из которых — остывание дома после затухания котла. В холодный период это действительно проблема. Решается она установкой комбинированного или второго котла, на другом виде топлива.

Комбинированные — это котлы, которые могут работать на нескольких видах топлива. Чаще всего к ТТ добавляют электрические нагреватели. Они включаются автоматически после того, как погаснет топливо. Работает электрическая часть обычно непродолжительное время, в период действия «ночных» тарифов, так что затраты возрастают не слишком, а комфортность повышается заметно. Минус такого решения — высокая стоимость таких агрегатов. Дешевле купить и установить два котла — твердотопливный и электрический, — чем приобрести один смешанный.

Параллельно или последовательно?

Если котлов два, то к системе их можно подключить один за другим — последовательно или параллельно. Оба варианта имеют достоинства и недостатки.

При последовательном подключении, схема обвязки твердотопливного котла проще, автоматики необходимо минимальное количество. Недостаток такого способа — второй котел остается в системе, нет возможности его отсечь. То есть, часть энергии расходуется «на обогрев» неработающего котла. Причем он имеет дымовую трубу, так что часть тепла просто «греет улицу», так как выводится через дымоход.

Параллельная — оборудования больше, но можно сделать так, чтобы «не греть улицу»

Эта схема хороша в том случае, если ТТ котел является основным, а электрический (или газовый) работает непродолжительный период времени — для поддержания температуры. «Пустые» затраты энергии есть, но они некритичны, так как масса этих котлов небольшая. Если же, наоборот, основной — газовый или электрический, а «резервный» — твердотопливный, расходы на обогрев неработающего котла будут ощутимы.

Подключение двух котлов через тепловой аккумулятор

При параллельном подключении электрокотла к твердотопливному, схема более сложная. Необходима автоматика, которая отслеживает понижение температуры в системе, краны с электроприводом, отсекающие остывающий котел по команде датчиков. А все это повышает стоимость, да еще обвязка твердотопливного котла становится более сложной.

Базовые принципы подключения твердотопливного агрегата

Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле

Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.

Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.

Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме:

Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.

Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.

Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем:

Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.

Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.

Схема обвязки напольного твердотопливного котла

Твердотопливные котлы имеют особый режим работы, зависящий от частоты загрузки топлива и его теплотворной способности. Агрегат работает в циклическом режиме, при этом на пике процесса горения температура может приближаться к 950С. Поэтому для обвязки высокотемпературного контура следует применять металлические трубы – медь, нержавеющую и обычную сталь.

Для сохранения избытков тепла и защиты системы от перегрева в схему обвязки котла включают теплоаккумулятор. Это обеспечивает накопление теплоты и ее рациональное потребление, снижает расход топлива.

Теплоаккумулятор в схеме выполняет также функцию гидравлического разделения первичного и вторичного контуров. При полном гидравлическом разделении во вторичном контуре устанавливается отдельный расширительный бак, монтируется линия подпитки из системы холодного водоснабжения, группа безопасности.

Твердотопливные котлы зачастую оборудуются гравитационными системами отопления. Применение теплоаккумулятора актуально только для комплексов закрытого типа, с наличием циркуляционных насосов.

Обвязка котла – важнейший этап сооружения системы отопления. Работы можно произвести своими руками, при этом нужно придерживаться описанных выше правил и схем, паспортов изделий и проектов (в случае газового оборудования). Кроме того, требуется наличие навыков монтажа выбранного оборудования и материалов, необходимого набора инструментов и оборудования.

Схема подключения твердотопливного котла

Схема подключения твердотопливного котла очень проста в понимании и гораздо проще, чем в газовом варианте.

Для подключения системы нам понадобятся элементы:

твердотопливный котёл;
буферная ёмкость;
бойлер косвенного нагрева;
трубы и клапаны.

Твердотопливный котёл является инициатором всей в схеме отопления системы, но не он один выполняет главную функцию — распределение тепла. Отвечает за нагрев, за грамотное распределение отвечают остальные элементы системы коммуникаций. Подберите котёл той мощности, чтобы вы могли полностью обогреть помещение.

Буферная ёмкость используется для грамотного распределения воды одинаковой температуры по трубам. В системе вода подаётся различными режимами, тем самым поступая в буферную ёмкость. В ней температура воды всегда одинаковая, а в трубах — разная. Вы полностью сможете избежать перебоев в температуре воды.

В закрытых системах отопления буферная емкость выполняет роль защиты. Подвод от котла выполняется самотечным типом. Когда останавливается насос, а котел при этом горит, то избыток тепла поступает в буферную емкость.

Бойлер косвенного нагрева подключается через распределительный коллектор. Подключения напрямую не предусмотрено. Не является обязательным элементом, но его наличие приносит свои плоды.

Трубы и клапаны — связующее звено в этой цепочке

Важно понять, как правильно работают клапаны и как они регулируют и распределяют потоки воды в системе. Материал труб можно выбирать любой

Единственное, первые несколько метров на выходе из котла должны быть металлическими — в целях безопасности

Температура подачи воды в начале довольно высокая, а это может навредить как оборудованию, так и всей системе

Единственное, первые несколько метров на выходе из котла должны быть металлическими — в целях безопасности. Температура подачи воды в начале довольно высокая, а это может навредить как оборудованию, так и всей системе.

Схемы подключения водонагревателя к газовому котлу.

Теперь давайте перейдем к рассмотрению схемы подключения водонагревателя к контуру ГВС котла. Итак, смотрим ниже на рисунок:

Из рисунка видно, что накопительный водонагреватель замыкается отдельно на котел и на потребителей. Разделение делается при помощи двух трехходовых клапанов с сервоприводами. Переключение сервоприводов и включение циркуляционного насоса осуществляет некий прибор под названием «схема управления питанием». Подключается этот прибор к термостату водонагревателя. Стандартных решений тут нет и придется этот прибор изобретать с нуля.

Для сравнения приведу вам еще одну схему из технического документа:

В этой схеме нет трехходовых клапанов и нет схемы управления питанием. Питание циркуляционного насоса заводится непосредственно через термостат водонагревателя. Делается это согласно следующей схеме:

Верхняя схема имеет одну важную особенность — водонагреватель там имеет три патрубка подсоединения. Это нестандартный вариант для электрических водонагревателей, но у бойлеров косвенного нагрева имеются вход и выход рециркуляции, через которые вполне возможно организовать подобную схему подключения. Ну а для обычных электрических водогреек опять придется что-то изобретать. Иногда, такой «колхоз» отнимает много времени, сил и денег.

Теперь давайте разберемся в том, как циркулирует вода в верхней схеме. Для этого я приведу еще два рисунка:

На верхних рисунках стрелками указано направление циркуляции воды в каждом режиме работы. В данной схеме нагрев и водоразбор могут происходить одновременно.

Нюансы и варианты обвязки для разных типов котлов

Общие рекомендации опытных мастеров:

Схема монтажа подбирается индивидуально.
Котел устанавливают согласно правилам СНИиП ниже уровня приборов отопления.
Напольный котел перед обвязкой полипропиленом устанавливается на металлическое или бетонное основание.
Системы принудительной вентиляции и аварийного освещения рекомендуются для всех вариантов агрегатов.
В обвязку устройства, работающего на газовом топливе, включается коаксиальный дымоход, который при монтаже уплотняется по всем стыкам.
После завершения обвязки котлоагрегата и дымохода, приступают к устройству системы безопасности в следующем порядке: приборы по давлению среды (манометры), защитные приборы и далее автоматический воздухоотводчик.
Коллекторную схему выполняют трубопровод PPR дюйма, по движению среды устанавливают защитные устройства, циркуляционный насос, гидрострелка и воздушник.
Для подачи отопительного теплоносителя к приборам нагрева от гребенки отводят 3 ответвления трубы PPR 1.0 дюйма, а остальные закрывают заглушками.
Подключают приборы нагрева и обратку.
В комбинированной системе нагрева контур теплого пола оборудуют самостоятельным наосом, при этом расширительный бачок устанавливают между гидрострелкой и котлоагрегатом.
Обвязку котлоагрегата завершают установкой дренажного крана, его используют также для заполнения контура, но лучше, если это будут два самостоятельных вентиля

Точка установки зависит от выбранной системы, но есть общие условия — дренажный вентиль устанавливается в нижней точке, что особенно важно, если планируется законсервировать систему зимой, чтобы в ней не осталось воды.

Газовое оборудование

Обвязку такого оборудования полипропиленовыми трубами выполняют с самостоятельной схемой и контурным насосом, создающим рабочее давление на малом участке сети от источника до распределителя.

Обвязывать такими трубами газовый агрегат допускается без стальных патрубков, поскольку температура нагрева на подаче не превышает 80 С.

В агрегате, работающем на газе, с чугунным бойлером, монтируют теплоаккумулятор, который помогает сбалансировать гидравлический режим и препятствует резким скачкам температур, влияющим на хрупкие чугунные поверхности нагрева. При обвязке 2х- контурных котлов дополнительно нужно размещать фильтры тонкой и грубой очистки воды.

Электрический нагреватель

Обвязка электрического котла полипропиленом вполне допустима. Котел имеет высшую оценку защитной системы, не дающей закипеть воде в агрегате, с последующим образованием пара и разрывом трубы. Процесс нагрева прекращается при отключении подачи электроэнергии на электронагревательные элементы.

Кроме того в системе имеются встроенные гидроаккумуляторы и устройства, для сброса излишнего давления среды, которое может образоваться при внезапном отключении электроэнергии и остановки насоса перекачки горячей воды к приборам нагрева и точкам водоразбора.

Обвязка твердотопливного котла
