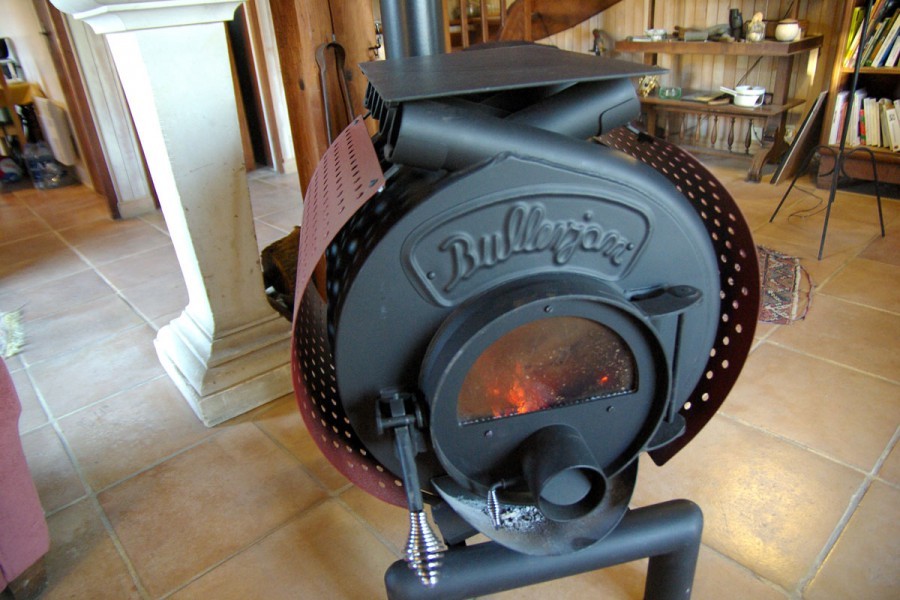

Печь булерьян (бернеран): устройство и принцип работы

Замеры труб подручными средствами

Чаще всего для измерения диаметра трубы применяют общеизвестный штангенциркуль. Но его у вас может не быть или при его наличии большой диаметр трубы измерить с его помощью не представляется возможным. В этом случае применяется самый простой набор инструментов и знаний:

• гибкая линейка (по типу измерительной ленты, применяемой в швейном деле);
• рулетка;
• школьные знания числа Пи (оно равно 3,14).

Подобным набором средств можно измерять диаметр не только трубы, но и любого другого круглого объекта – прута, колонны или садовой клумбы.

Нам потребуется сделать лишь один замер – определить длину окружности трубы с помощью рулетки или гибкой линейки. Для этого сантиметровую ленту или рулетку накладывают на поверхность трубы в самой широкой ее части. Полученное значение окружности следует поделить на 3,14. Для более точных размеров применяют значение — 3,1416.

Следует заметить, что импортные поставки труб сопровождаются документацией, в которой уже указаны значения диаметров труб в дюймах. Для перевода этих значений в сантиметры их умножают на 2,54. Аналогично для обратного перевода сантиметров в дюймы – умножают на 0,398.

Регулировка режимов

С помощью переключателя, функционирующего для режимов «Русская баня» и «Финская сауна», можно регулировать температуру нагревания и уровень влажности в парилке. Это приспособление расположено возле дверцы, через которую в топку подаются дрова.

Переключение режимов происходит по следующему принципу:

1. При необходимости создания в парилке атмосферы сухой сауны задвижка прибора открывается, пропуская холодный воздух. Воздушный поток движется по трубам и уже нагретым попадает в каменку. Температура камней повышается, что способствует нагреванию окружающего пространства и высушиванию воздуха в помещении.
2. Желая хорошо попариться в бане с веничком, нужно закрыть задвижку наглухо. Таким образом, доступ воздуха блокируется и нагрев каменки происходит от горячего корпуса печи. Для создания влажного пара камни поливаются жидкостью.

Практически всегда в комплект отопительного устройства «Булерьян» для бани входит водяной бак, устанавливающийся сверху конструкции. Нагретая в нем жидкость обычно используется для помывки. Деревянные планки, соединенные между собой, служат в качестве защиты от соприкосновения человека и раскаленного корпуса печи.

Особенности конструкции и принцип работы

Печь Бренеран разработана канадскими инженерами. В качестве основы использовали популярный индукционно-трубный воздушный котел медленного горения. На простом языке этот аппарат называют печью-калорифером.

На большой и герметичной дверце установлено поддувало, имеющее вид патрубка. Также на этом приспособлении есть специальная дроссельная заслонка, с помощью которой производится регулирование мощности. Рукоять в большинстве случаев снабжают специальной шкалой, на которой указывается получаемая температура. Это очень удобно для осуществления контроля за работоспособностью машины.

Дроссельную заслонку можно в любой момент перекрыть, если потребуется срочно погасить печь. Большая топка оснащена криволинейными стенками. На две трети в топку помещены батареи труб, идущих от теплообменника. Это позволяет получить отдачу воздуха в 70%. Еще 10% растекается по сварному телу.

Снизу оборудования располагается четырехмиллиметровая решетка, изготовленная из чугуна. К топке также подсоединена перегородка, которая не доходит до лицевой стенки на 1/4 длину всей топки.

Перегородки оснащены специальными отверстиями с установленным диаметром. Воздух для дожигания поступает из топочного пространства. Сверху устанавливается специальная перегородка, призванная огораживать пространство, в результате образуется камера для дожигания, в случае если работа ведется в режиме тления.

Печь Бренеран оснащена специальным дымовым дросселем (шибер), с помощью которого можно изменять режимы горения. Диаметр дымохода равен или превышает примерно 10 или 20% поддувального патрубка.

Чертеж печи бренеран

Также оборудование оснащено экономайзером — устройством, с помощью которого можно подогреть остаточным теплом воздух. Но в данной печи, экономайзер служит для другой цели. Там догорают дымовые газы, образую перескок пламени.

Принцип работы основан, так же как и в любой печи, на сгорании определенных материалов. Для быстрого прогрева помещения в печь необходимо положить любое быстрогорящее топливо. Можно использовать даже картон или бумагу.

Дроссель потребуется открыть на полную, и разжечь топливо. После этого он закрывается. Из четырехтрубных батарей выходит примерно 6 кубов воздуха в минуту, который разогревается до 140 градусов. Таким образом, помещение начинает прогреваться в ускоренном режиме.

Разгонную закладку необходимо обеспечить такую, чтобы до углей она прогорала примерно за 4 минуты до конца прогрева. Здесь необходимо потренироваться, чтобы приобрести определенный опыт. Иногда в двери имеется термостойкое стекло, и за процессом горения получается наблюдать. Также для этой цели используют поддувало – в него необходимо периодически заглядывать.

Как только образуются угли, на них помещают большие чурбаки

Важно, чтобы они были максимально крупными. Можно использовать даже всего один чурбак, но он должен поместиться в топку целиком

После этого требуется прикрыть дроссель поддувала до нужного положения, шибер же полностью закрывается до упора. Это примерно три четверти.

Буллер устанавливается в режиме тления с частичной газификацией. Нагретый воздух начнёт выходить с температурой около 70 градусов, а тело печи остынет до 50 градусов. Таким образом, даже если прикоснуться к работающему оборудованию, сильно обжечься не получится. И это одно из преимуществ печи Бренеран.

Ассортимент R-sauna.ru

Мы предлагаем купить печи Булерьян для бани для обогрева:

1. Частных парных объемом до 15 куб. м.

Для этих целей подойдут печи: Буран-мини и АОТ-08. Оборудование из этой категории отличается небольшими размерами и внушительной производительностью.

1. Частных и коммерческих парных на 25 куб. м.

В эту категорию входят отопительные приборы: АОТ-12. Они могут выполняться в различных комплектациях с открытой и закрытой каменкой.

1. Парных коммерческого назначения объемом свыше 25 куб. м.

Для этих целей используется печь АОТ-12 Премиум. Этот вид оборудования имеет выносную топку и отличается современным дизайном, благодаря которому печь отлично смотрится в интерьере любой бани или сауны.

В нашем ассортименте также представлены дополнительные комплектующие и оборудование: камни для печей, дымоходы, баки для воды, теплообменники и другое.

«Плюсы» печи Бренеран

1. Быстрый прогрев помещения (2-3 часа). Температура и скорость разогрева печи зависит от вида топлива и регулирования мощности.
2. Печь Бренеран способна поддерживать температуру в помещении (если регулярно вносить дрова). Впрочем, устройство подходит и для крупных площадок.
3. Равномерный прогрев помещения, когда прохладного воздуха практически не остается.
4. Не высушивает воздух в помещении (поддерживается допустимый уровень влажности).
5. Выводит сажу и дым из квартиры.
6. При небольшом размере прогревается большая площадь.
7. Экономичное использование топлива. Одна полная закладка дров позволяет печи работать до 8 часов.
8. Высокое КПД.

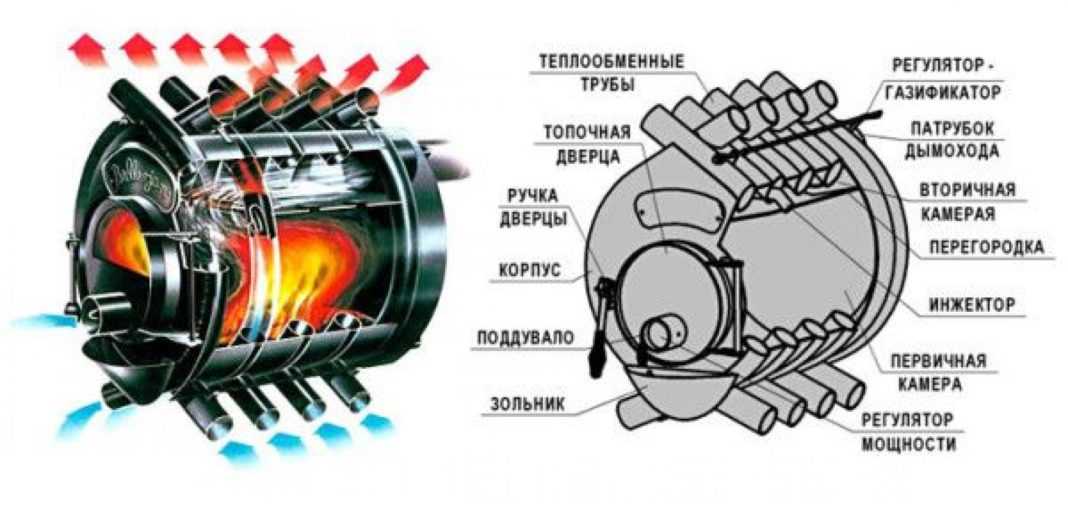

Какая бывает печка Бренеран: схема и устройство

Что касается разновидностей печей Бренеран, то их достаточно много. Так, к примеру, печи Акватен марки Бренеран, могут работать на нагрев воды и ее циркуляцию, которая осуществляется конвекционно. Потребитель может приобрести даже специальные виды, созданные для дач и домов, которые отличаются своим расходом топлива и как следствие КПД. Многие часто отдают предпочтение печам-каминам. Это замечательный вариант для загородного дома. А на кухне может быть установлена модель, которая включает в себя плиту. Однако следует учесть тот факт, что в основном такие варианты работают на жидком топливе или газе.

Конструкция печей Бренеран включает в себя:

1. Трубы для обмена тепла;
2. Вторичную камеру;
3. Патрубок для дымохода с наличием регулятора; Первичную камеру;
4. Зольник;
5. Регулятор мощности;
6. Ручку двери;
7. Двойную переднюю стенку;
8. Инжектор.

Внешне вся печь напоминает своего рода барабан, который изготовлен из стали. Стенки внешнего корпуса толстые и жаропрочные. Для того чтобы воздух нагревался как можно быстрее печка включает в себя большое количество труб. Как вы смогли заметить из перечня, в конструкцию входит несколько камер сгорания, в одной из них сгорает закладка, а во второй оставшийся газ от топлива. Печь Бренеран не дает большое пламя, в ней топливо твердого типа сгорает медленно, точнее будет сказать – тлеет.

Правила безопасной работы печи Бренеран

Мастера советуют регулярно прочищать дымоходы. При появлении дыма в печи рекомендуется утеплить дымоход, а при прокладке труб использовать керамические материалы, которые отличаются простотой очистки, высокой тягой, огнестойкостью, устойчивостью к коррозии, простотой монтажа и стойкостью к внешним воздействиям.

Стальные одинарные дымоходы монтируются в кирпичные шахты. Двойные трубы являются прекрасным материалом для внешнего вывода дыма. Толщина стали должна быть не менее 1 мм.

Кроме того, зонтик над дымоходом также должен монтироваться на высоте, достаточной для свободного прохождения дыма. Неправильно подобранный дымоход приводит к повышенному скоплению газов в помещении, а также снижает эффективность работы печи.

Можно ли изготовить печь Булерьян самостоятельно?

Более 20 лет секреты создания печей Булерьян находятся в тайне. Производители не раскрывают чертежей и параметров используемых материалов. Но специалисты в печном деле давно измерили печь, чтобы сделать аналог известного бренда. Можно приобрести печь Булерьян у других производителей, не только у «Лаотерм». Правда, такие печи будут сильно уступать в качестве. Также можно сконструировать печь Булерьян самостоятельно.

Конструкция печи Булерьян

Печь изготавливается из трубы для конвекционных теплообменников и стальных листов. Делать печь Булерьян самостоятельно следует в несколько этапов:

1. Трубу необходимо разделить на 8 одинаковых частей длиною не более чем 140 сантиметров. Необходим трубогиб, чтобы придать изогнутую форму изделию. Радиус кривизны не должен превышать 23 сантиметра. Все трубы должны быть одинаково изогнуты.
2. В двух трубах необходимо сделать прорези и вставить небольшую трубку длиною в 20 сантиметров в каждую из них. Большая часть трубки должна быть снаружи. Следует тщательно заварить место стыка. Эти трубы необходимо будет использовать у дверцы печи.
3. Трубы накладываются одна на одну, при этом первая труба концами влево, вторая – вправо, третья – влево и т.д. Из стали делается перегородка и устанавливается снизу конструкции, оставляя нижнюю часть труб снаружи. Расстояние между трубами заделывается при помощи листов металла. Из этого материала также делаются передняя и задняя стенки с отверстиями для дымохода и дверцы соответственно.
4. Дымоход необходимо делать, учитывая приспособление для удаления конденсата. Следует сделать шибер с небольшим отверстием и металлической ручкой. А также поддувало, которое будет крепиться к дверце. Все эти детали можно изготовить самостоятельно из листового металла.

Изготавливая печь самостоятельно, убедитесь в том, что все детали конструкции идеально подходят один к одному. Необходимо предварительно рассчитать габариты печи и обязательно подсоединить к дымоходу перед проверкой работы.

Булерьян – это печь, проверенная временем. При небольших затратах уровень КПД такой печи один из самых высоких в мире – он достигает до 80 %.

Для эффективного решения задач отопления частного дома можно применять достаточно оригинальное по конструкции устройство – печь «Булерьян». Это производительное и экономичное оборудование, которое доказало свои преимущества за долгие годы эксплуатации в экстремальных погодных условиях.

В структуре топки выделяют несколько отсеков. В нижней части установлены чугунные колосники. Возможна установка и мощной стальной решетки.

Разогретые и увеличившиеся в объемах газы блокируют трубу, вследствие чего начинается процесс их активного выгорания. Данный процесс сопровождается интенсивной теплоотдачей.

В то же время при эксплуатации следует обращать внимание на несколько моментов:

• необходимость утепления труб;
• потребность в просторном месте для агрегата;
• возможность горения пыли;
• потребность в выводе дымохода на значительную высоту – более 3-4 м;
• возможность конденсации в трубе и появление запаха внутри дома.

Об отоплении частного дома

Хорошо, может сказать читатель, но ведь обогреваться-то надо! Да, но печное отопление применяется преимущественно в частных домовладениях, а там водяное – чистой воды предрассудок, стереотип «централизованного» мышления. Для КПД центральной ТЭЦ, действительно, теплоемкость теплоносителя имеет первостепенное значение, иначе он остынет, пока дойдет до абонентов.

А в частном доме? Что, тянуть магистраль из кухни или топочной вокруг всего участка в гостиную/спальню? Не проще ли разогнать по комнатам теплый воздух, которого буллер дает, что называется, с верхом? Посудите сами:

1. Воздуховоды можно сделать простым инструментом из дешевых материалов: жести, гипсокартона, фанеры, просто из картона, а трубы дороги, их нужно гнуть, варить, паять.
2. Не нужны регистры, расширительный бак, фурнитура, автоматика.
3. Можно раз навсегда забыть о свищах и протечках.
4. На воздуховоды с вентиляторами и жалюзи не требуется ни проекта, ни разрешения. Достаточно самому просчитать, в какую комнату какое сечение вывести.
5. Теплопередача в стены (а это до 15% теплопотерь на воде) равна нулю; здесь плохая теплопроводность воздуха нам на руку.
6. Поставить на выходах регулируемые жалюзи – вот вам и легкая оперативная регулировка температуры по комнатам. С настройкой водяного отопления лучше и не сравнивать.
7. Если расположить выходные жалюзи у дальних от окна стен над полом, то воздух, пока доберется туда, где сможет подогреть улицу, отдаст свое тепло комнате. А как увеличивают энтропию Вселенной батареи в подоконных нишах, всем известно.
8. Этот же прием даст и теплый пол безо всяких дополнительных затрат и работ.
9. Стены ровные, никаких уродств на виду – дизайнируй интерьер, как душе угодно.

Видео: булерьян и отопление гаража

https://youtube.com/watch?v=92fNNKpPKzA

https://youtube.com/watch?v=jjGxjyZghgo

Правила безопасной работы печи Бренеран

Мастера советуют регулярно прочищать дымоходы. При появлении дыма в печи рекомендуется утеплить дымоход, а при прокладке труб использовать керамические материалы, которые отличаются простотой очистки, высокой тягой, огнестойкостью, устойчивостью к коррозии, простотой монтажа и стойкостью к внешним воздействиям.

Стальные одинарные дымоходы монтируются в кирпичные шахты. Двойные трубы являются прекрасным материалом для внешнего вывода дыма. Толщина стали должна быть не менее 1 мм.

Кроме того, зонтик над дымоходом также должен монтироваться на высоте, достаточной для свободного прохождения дыма. Неправильно подобранный дымоход приводит к повышенному скоплению газов в помещении, а также снижает эффективность работы печи.

Частые ошибки

Если пользователи жалуются, что приобретенная ими печь «Булерьян» для бани быстро вышла из строя, а точнее прогорела или дымит, это может означать следующее:

1. Для растопки печи использовался каменный уголь, бук или дуб, что является совершенно недопустимым действием по отношению к такого рода агрегатам.
2. Неправильная сборка дымохода привела к снижению тяги и ухудшению работы оборудования.
3. Хозяин бани не следил за состоянием заслонок. При постоянно открытых дверцах в топке все время наблюдается большое пламя, в результате чего вырабатывается высокая теплоотдача, негативно воздействующая даже на жаропрочный материал.
4. Агрегат часто раскалялся до багрового свечения.

И напоследок всем владельцам печей «Булерьян» для бани хочется порекомендовать использовать в качестве наиболее эффективного и лишенного смолы топлива древесину таких пород деревьев, как тополь и акация.

Печь для бани «Бренеран» (Булерьян) АОТ 12 предназначена для установки в помещении бани в целях создания необходимого температурно-влажностного режима и может работать в режимах «финская сауна» (сухой пар) и «русская баня» (влажный пар).

Печь-каменка Бренеран (Булерьян) состоит из внешнего кожуха, выполненного из стали толщиной 2 – 3 мм, топки из жаропрочной стали толщиной 5 мм, отсека для закладки камней и бака для воды из нержавеющей стали.

Печь покрыта жаропрочной краской (при первой протопке происходит полная ее полимеризация, которая сопровождается характерным запахом).

Топливом для печи Бренеран (Булерьян) служат дрова, отходы деревообрабатывающей и бумажной промышленности. Использование коксующегося угля не рекомендуется, т.к. может привести к преждевременному выходу печки из строя.

При соблюдении всех правил установки и эксплуатации гарантийный срок на печку составляет 2,5 года.

Преимущества и недостатки агрегата

Печь «Булерьян» способна длительное время (5–7 ч) работать на одной закладке топлива, что и обеспечивает ее главное преимущество. Расход топлива достаточно экономичен, т. к. осуществляется максимально полное его сжигание, что доводит КПД устройства до 80–82 %. Печь надежна и долговечна при правильной эксплуатации. Ее монтаж осуществляется быстро.

При планировании использования данной печи следует учитывать и такой недостаток, как достаточно активное оседание сажи в дымоходной трубе, требующее частой чистки дымохода. В нем может также накапливаться конденсат, едкий по запаху и вредный по составу. При его утилизации надо исключать нарушение экологии. Работать печь может только на дровах и продуктах переработки древесины, причем к топливу предъявляются повышенные требования по влажности (не более 14–16 %). Уголь использовать нельзя. Кроме того, в качестве минуса отмечается большое количество сварных швов в конструкции, что затрудняет самостоятельное изготовление и требует определенных навыков.

Готовые установки можно подобрать разного типа и производительности. Они легко монтируются, однако имеют высокую стоимость. Печь «Булерьян» своими руками для бани позволяет существенно снизить затраты, хотя придется приобретать трубы нужного диаметра.

Преимущества перед другими видами плавильных печей

https://youtube.com/watch?v=buvABYv6550

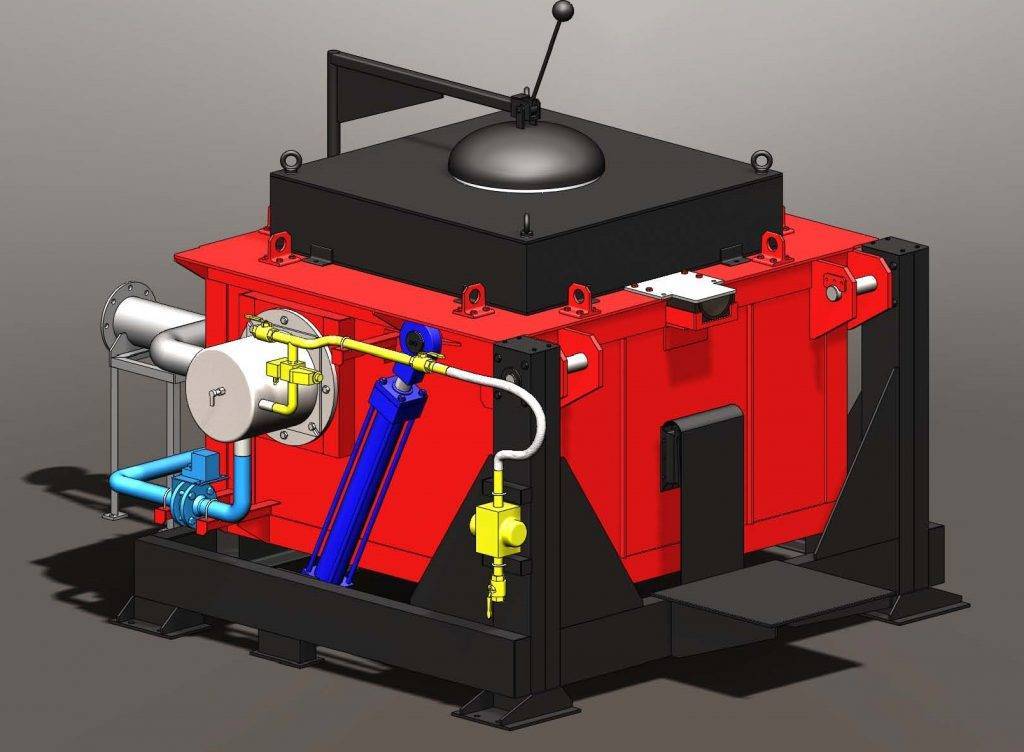

Индукционные печи – не единственное изобретение, используемое для плавления металлов.

Есть ещё знаменитые мартены, домны и другие виды. Однако рассматриваемая нами печь имеет перед всеми остальными ряд неоспоримых преимуществ.

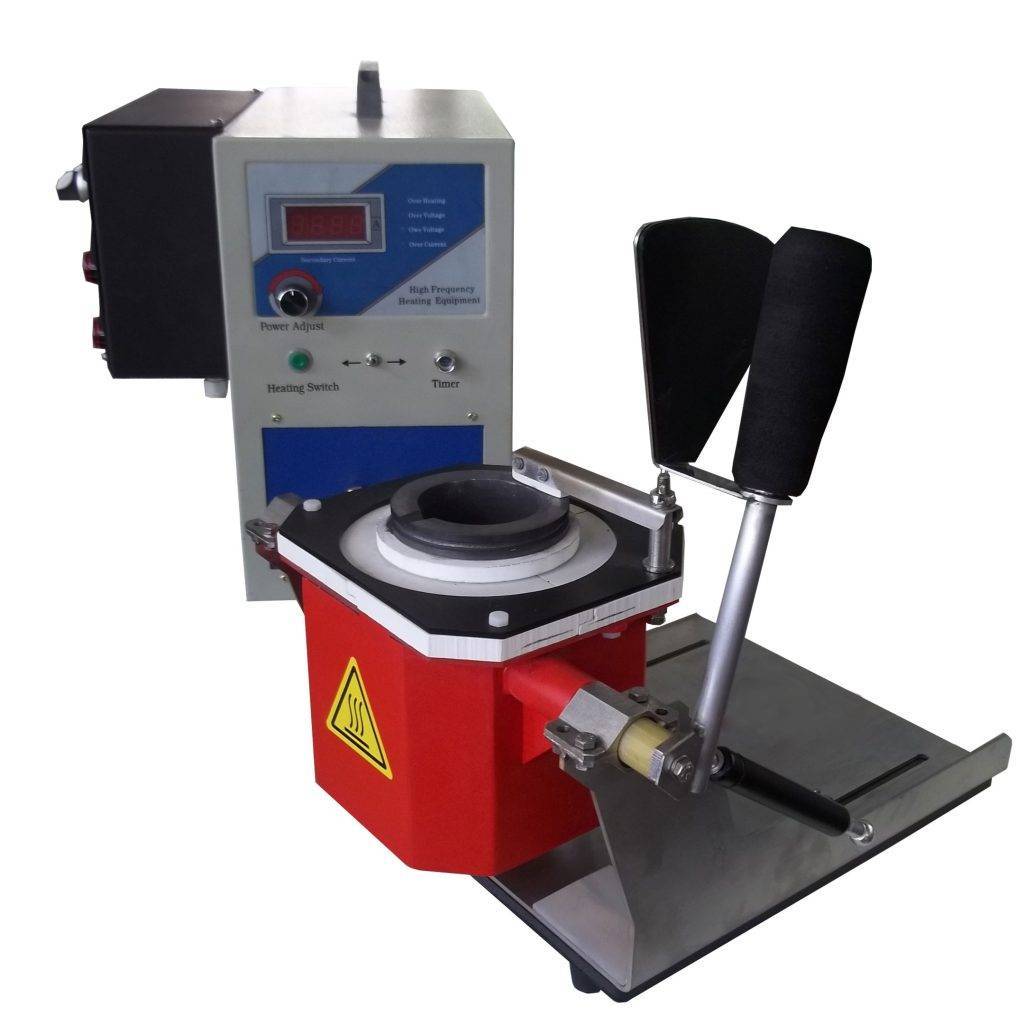

Печи, работающие на принципе индукции, могут быть довольно компактными, и их размещение не доставит никаких трудностей.

Высокая скорость плавки. Если другие печи для плавки металла требуют несколько часов только на разогрев, индукционная справляется с этим в несколько раз быстрее.

Коэффициент полезного действия лишь немного не достигает отметки в 100 %.

https://youtube.com/watch?v=iGZ9lOtuJJ0

По чистоте расплава индукционная печь уверенно занимает первое место. В других устройствах приготовленная к расплаву заготовка непосредственно соприкасается с нагревательным элементом, что зачастую приводит к загрязнению. Токи Фуко нагревают заготовку изнутри, воздействуя на молекулярную структуру металла, и побочных элементов в неё не попадает.

Последнее преимущество просто необходимо в ювелирном деле, где частота материала повышает его ценность и уникальность.

Индукционные печи используют при плавке металлов принципиально иной метод нагрева. Благодаря этому, усовершенствовалась и технология плавки, расширились возможности переплавления металлов из лома.

Работа индукционных печей построена на принципе выделения тепла металлом при прохождении через него электрического тока. Таким образом, нагрев происходит не за счет тепловых волн, достигающих металла, а за счет превращения металлической массы в самостоятельный источник выделения тепла.

Для создания электромагнитного поля в печи используется индуктор. В связи с этим применяемый принцип плавки обозначается как индукционный нагрев. Индуктор входит в конструкцию плавильного агрегата.

Обязательное условие эффективной работы печи – продуманная система охлаждения. К печи необходимо одновременно подвести и электроснабжение для нагрева металлов, и воду для охлаждения самого индуктора.

При использовании индукционных печей значительно повышается удобство и качество плавки металлов. Под воздействием электромагнитного потока в расплавленной массе металла усиливается циркуляция.

Это способствует повышению однородности полученного в результате плавки металла.

Кроме того, плавильные печи, использующие принцип индукционного нагрева, дают на выходе металл с более высокими показателями и по чистоте, и по однородности.

Повышение качества металла дополняется снижением себестоимости всего процесса плавки. Достигается это за счет экономии электроэнергии, затрачиваемой на весь процесс переплавки металлов.

Высокий коэффициент полезного действия работы печей подобного типа — еще одно дополнительное условие, приводящее к снижению производственных затрат.

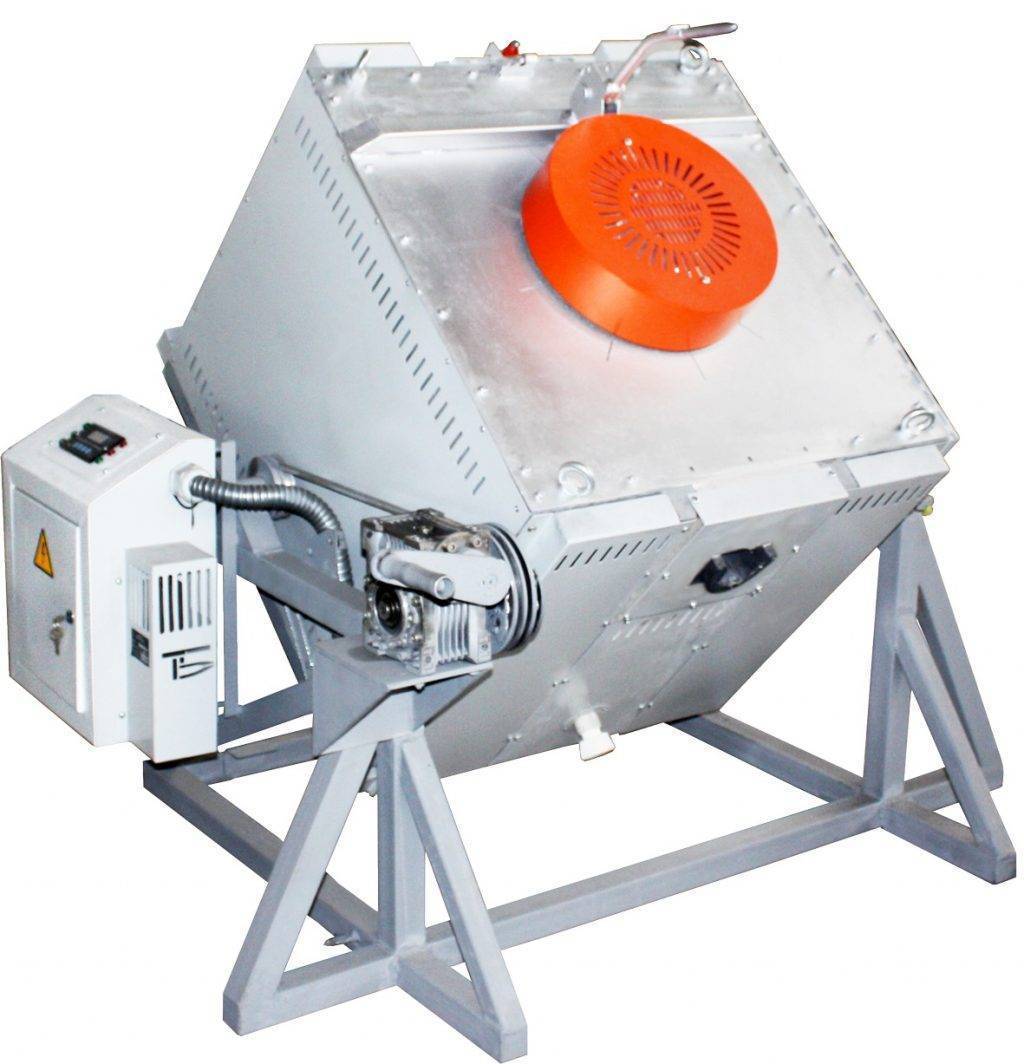

В настоящий момент в промышленности чаще используются индукционные печи высокой частоты.

Однако, среднечастотные печи также имеют свои преимущества. Они позволяют снизить расходы электроэнергии почти в два раза.

Индукционные печи среднего нагрева отличаются сжатым временным циклом плавки (от 40 до 45 минут). Это достигается за счет того, что значительно повышен предел допустимой мощности в таких печах.

При использовании печей этого типа расширяются и возможности усовершенствовать технологию плавки металлов. Например, для производства чугуна можно использовать отходы других производств (кузнечного, токарно-фрезерного, прокатного).

Полученный состав чугуна близок к идеальному. Это достигается за счет того, что печи средней частоты дают возможность активнее управлять химическим составом расплавляемого металла.

В целом преимущества использования индукционной переплавки металла повышаются за счет использования разных типов агрегатов.

Индукционные печи средней частоты создают дополнительные преимущества для использования этого метода плавки.

В настоящее время на российских предприятиях используется порядка 23 % индукционных печей. Еще 76 % приходится на газовые вагранки.

Широкомасштабное внедрение на производствах оборудования для индукционной плавки позволит значительно повысить эффективность всего процесса и его производительность, отразится на качестве получаемого металла.

Вывод

Печь булерьян очень удобна и полезна, если правильно ей пользоваться. Она не скапливает тепло возле себя, а распространяет его по всему помещению. Такие котлы можно использовать в доме, гараже, производственном помещении или теплице. Все представленные в статье советы наиболее полезны для людей, которые пользуются печью всю зиму.

При выборе печи обратите внимание на то, что булерьян обладает рядом полезных преимуществ – легкий монтаж, экономичность, долгий срок службы, хороший обогрев (легко поддерживать комфортную температуру). Для обогрева нескольких помещений сразу необходимо проложить дополнительные трубы. Но и не забывайте, что печь булерьян не работает на угле, только на древесном топливе

Но и не забывайте, что печь булерьян не работает на угле, только на древесном топливе.

Горение зависит от многих факторов – температуры на улице, качества топлива, влажности дров, высоты дымохода, поэтому точной инструкции по растапливанию быть не может. Главное – точно следовать инструкции, чтобы не навредить людям, находящимся в помещении и не испортить котел.

Полезные советы по эксплуатации можно найти в отзывах пользователей, но не доверяйтесь им на 100%, если они полностью расходятся с правилами пожарной безопасности и не соответствуют инструкции.
